MANUALE UTENTE GCR2254X Scancool

Tavoli refrigerati di 600mm di altezza

1. INDICE 47
2. INFORMAZIONI E AVVERTENZE GENERALI 48
3. DATI DEL PRODOTTO 49

3.1 Caratteristiche generali 49

1. ISTRUZIONI DI INSTALLAZIONE 50

4.1 Disimballaggio 50
4.2 Posizionamento e livellamento 50
4.3 Pulizia 50
4.4 Connessione elettrica 50
4.5 Connessione dello scarico 51
4.6 Unità remote 51
4.7 Riciclaggio 52

1. ISTRUZIONI D'USO E MANUTENZIONE 53

5.1 Funzionamento 53

5.1.1 Simbologia del pannello di controllo 53
5.1.2 Accensione della macchina 53
5.1.3 Funzionamento della macchina 53
5.1.4 Spegnimento della macchina 54

5.2 Consigli utili 54

5.2.1 Manutenzione 54
5.2.2 Utilizzo non prolongato 54

1. ANOMALIE, ALLARMI E AVERIE 55
2. RICICLAGGIO DEL PRODOTTO 55

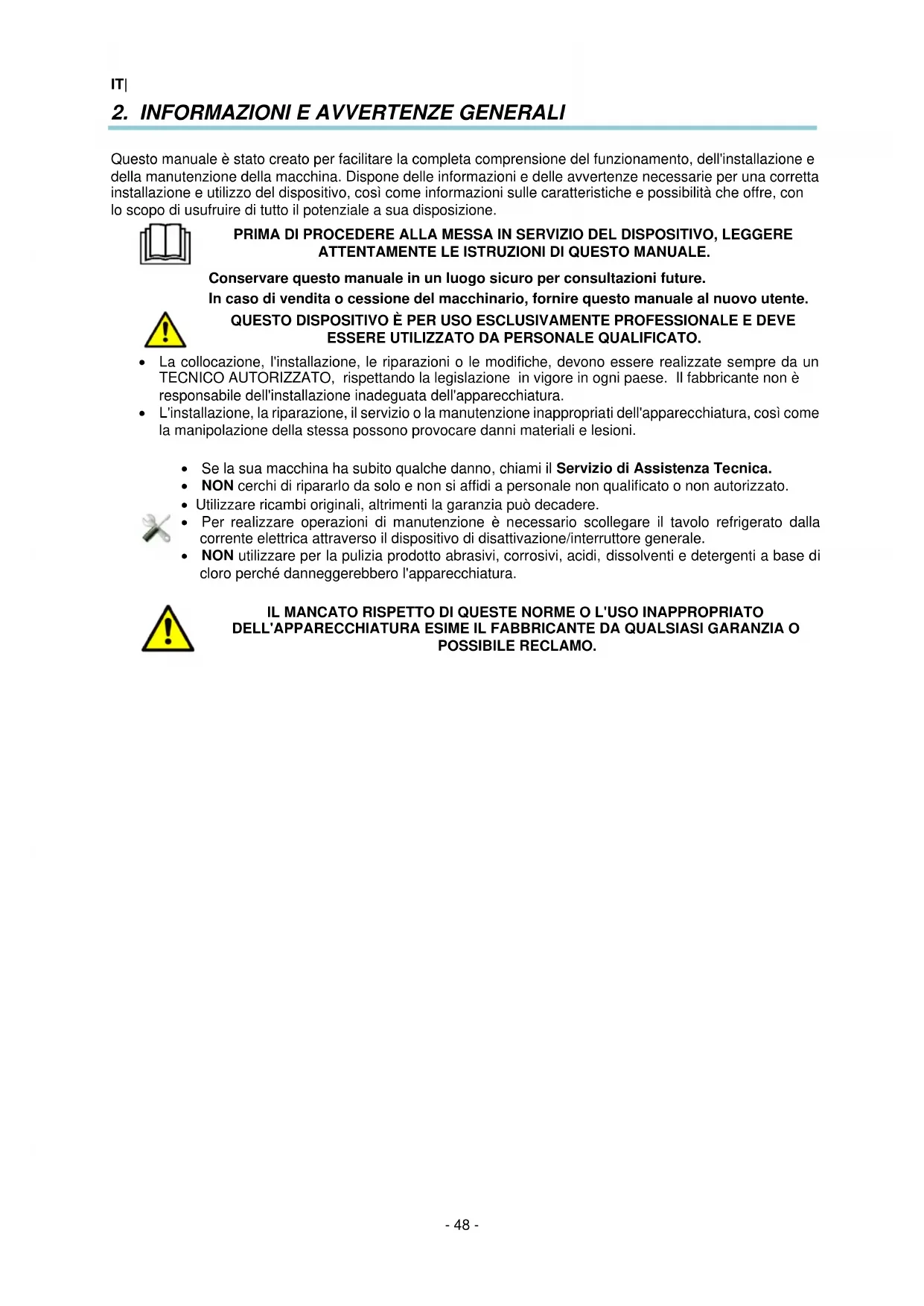

Questo manuale è stato创建工作 per facilitare la completeness comprensione del funzionamento, dell'installazione e della manutenzione della macchina. Dispone delle informazioni e delle avventenze necessarie per una corretta installatione e utilizzo del dispositivo,osi come informazioni sulle caratteristiche e possibilità che offre, con lo scopo di usfuire di tutto il potenziale a sua disposizione.

PRIMA DI PROCEDURE ALLA MESSA IN SERVIZIO DEL DISPOSITIVO, LEGGERE ATTENTAMENTE LE ISTRUZIONI DI QUESTO MANUALE.

Conservare quello manuale in un luogo sicuro per consulazioni future. In caso di vendita o cessione del macchinario, fornire quello manuale al nuovo utente. QUESTO DISPOSITIVO è PER USO ESCLUSIVAMENTE PROFESSIONALE E DEVE ESSERE UTILIZZATO DA PERSONALE QUALIFICATO.

• La collocazione, l'installazione, le riparazioni o le modifiche, devono essere realizzate sempre da un TECNICO AUTORIZZATO, rispettoando la legislazione in vigore in agli paese. Il fabbricante non è responsable dell'installazione inadequata dell'apparecchiatura.
  L'installation, la riparazione, il servizio o la manutenzione inappropriati dell'apparecchiatura, sono come la manipolazione della stessa possono provocare danni materiali e lesions.

Se la sua macchina ha subito quello danno, chiami il Servizio di Assistenza Tecnica.
- NON cerchi di ripararlo da solo e non si affidi a personale non qualificato o non autorizzato.
Utilizzare ricambi originali, altrimenti la garanzia più decadere.
- Per realizzare operazioni di manutenzione è necessario scollegare il tavolo refrigerato alla corrente elettricaattraverso il dispositivo di disattivazione/interruttore generale.
- NON utilise per la pulizia prodotto abrasivi, corrosivi, acidi, dissolventi e detergenti a base di cloro perché danneggerebbero l'apparecchiatura.

IL MANCATO RISPETTO DI QUESTE NORME O L'uso INAPPROPRIATO DELL'APPARECCHIATURA ESIME IL FABBRICANTE DA QUALSIASI GARANZIA O POSSIBLE RECLAMO.

3. DATI DEL PRODOTTO

Tutte le apparecchiature dispongono di una targhetta identificativa che indica le loro caratteristiche, ubicata in uno dei lati della macchina. Non rimuovere la targhetta dall'apparecchiatura.

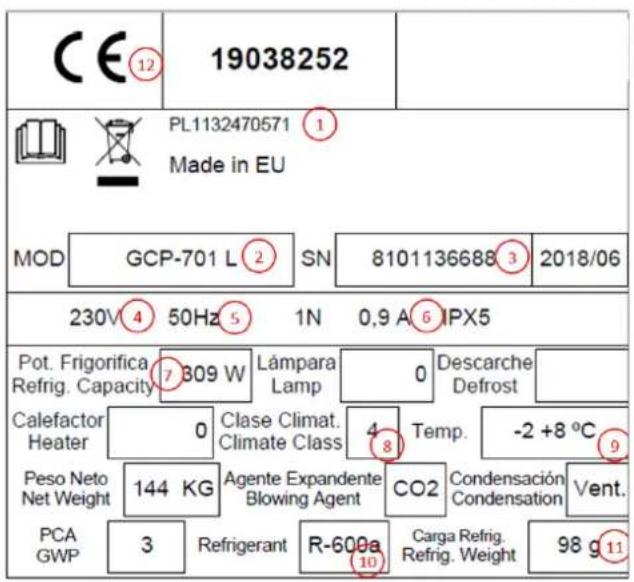

Spiegazione dell'etichetta apposta sul mobile. Nei tavoli remoti non sono riempiti i campi sui refrigeranti, la carica o l'intensità in quanto non si dispone dell'informazione necessaria sull'installazione.

NUMERO	DESCRIZIONE
1	FABBRICANTE
2	MODELLO
3	N.°SERIE
4	TENSIONE DI LAVORO
5	FREQUENZA
6	INTENSITA DELLA CORRENTE
7	POTENZA FRIGORIFERA (W)
8	CLASSE CLIMATICA (N=4)
9	TEMPERATURA DI LAVORO
10	TIPO DI GAS REFRIGERANTE
11	GRAMMI DI GAS REFRIGERANTE
12	NORMATIVA

Nota: Questa targhetta è un esempio.

Menzionate le caratteristica indicate quando si contatta il servizio technique.

3.1 Caratteristiche generali

Il ravolo da voi acquistato è stato concepito per la conservazione delle bibite e dei generi alimentari. Vi consigliamo di non inseire generi alimentari, recipienti caldi, prodotti chimici, corrosivi o medicinali, e si prega di evitare l'uso inappropriato del mobile.

A seconda del ravolo comprato, possiamo stabilire diverse classificazioni, in funzione della temperatura da ottenere:

TP (TP, TPB)/TS	R-600a (HC)	REFRIGERAZIONE(+ 8 a -2° C.)	Sono adatti per la conservazione di prodotti freschi o alimenti precucinati durante brevi periodidi tempo, e per la refrigerazione di bevande.
TN	R-290 (HC)	CONSERVAZIONE DI PRODOTTI CONGELATI(-18 a -22° C.)	Conservano prodotti precedentamente ultracongelati durante lunghi periodi di tempo (sei mesi).

I limiti di funzionamento stabiliti per il ravolo, di classe climatica 4 sono:

Ambiente	Limiti
Temperatura ambiente (°C)	+38°C
Temperatura di condensazione (°C)	+54°C
Umidità relativiva (%)	60%

Per conoscere le dimensioni dell'apparecchiatura acquisita, consultare le Figure 1-5 e la tabella 1 per conoscere le caratteristiche generali della macchina.

4. ISTRUZIONI DI INSTALLAZIONE

La collocazione, l'installazione, le riparazioni o le modifiche, devono essere realizzate sempre da un TECHNICO AUTORIZZATO, rispetto la legislazione in vigore in agli paese.

L'installazione, la riparazione, il servizio o la manutenzione inappropriati dell'apparecchiatura,osi come la manipolazione della stessa possono provocare danni materiali e lesions.

4.1 Disimballaggio

Disimballare il macchinario e comprovare che non abbia subito danni durante il trasporto, altrimenti comunicarlo immediatamente al fornitore e allo spedizioniere. In caso di dubbi, non utilizzato il macchinario fino ad aver verificato la portata dei danni.

Gli elementi dell'imballaggio (parti in plastica, poliuretano espanso, punti metallici, ecc...) non devono essere lasciati alla portata dei bambini perché posseggono un potenziale pericol.

Lo spostamento del macchinario deve realizzarsi con un carrello elevatore (muletto), per non danneggiare la struttura del macchinario. Trasportare il macchinario fino al luogo di installment e disimballarlo.

Gli elementi utilizzati per l'imballaggio sono completeness ricericlabili e vanno gettati negli apposti contentitori.

4.2 Posizionamento e livellamento

La zona in cui si posizione il ravolo deve essere pulita e libera. Evitare che il ventilatore dell'impianto frigorifero assorba materiali che si depositerebbero nell'alettatura del condensatore, riducendo l'efficienza delsystema.

Ritirare il pallet, facendo attenzione a non danneggiare il mobile. Ora si più livellare il ravolo, avvitando o svitando le gambe. Dopo averlo livellato, ritirare la pellicola protettiva dall'acciaio inossidabile usingo oggetti non taglienti, non usare taglierini che potrebbero graffiare l'acciaio.

A:CORPO DELLA GAMBA

B:FILETTATURA:

Girare a destra per abbassare il mobile

Girare a sinistra per elevare il mobile

La tabella, nella sua posizione finale, deve essere separato alla parete 50~mm nella sua posizione posteriori, 30 sul lato e soffitto 500

Se il macchinario dispone di ruote assicurarsi di collocare l'apparecchiatura in una superficie piana.

Prima dell'avvio assicurarsi di non ave nessuna fonte di calore in prossimità.

Per il perfetto funzionamento degli elementi che compongono il system di refrigerazione, è necessario che le prese d'aria, sua il ventilatore posizionato all'interno del ravolo che l'accesso dell'aria al condensatore, non siano coperte. Non installare il ravolo all'aperto.

Non introdurre nessun elemento nelle reti di protezione dei ventilatori o zona dell'impianto frigorifero.

4.3 Pulizia

La prima pulizia deve essere realizzata con dell'acqua ed un detergente neutro. Una volta pulito ed asciugato, inseire gli accessori nei luoghi corrispondenti, secondo le vosre preferenze.

Si raccomanda di pulire la parte esterna del mobile tutti i giorni, con un panno umido e secondo Il senso della smerigliatura dell'acciaio inossidabile. Non devono mai essere utilizzate delle sostanze abrasive o che contengono del cloro.

Risciacquare con dell'acqua pulita, evitando i getti d'acqua diretti.

4.4 Connessione eletrica

IT

La connessione elettrica dell'apparecchiatura deve essere realizzata da un TECNICO AUTORIZZATO.

Si dovranno considerare le legislazioni vigenti in agli paese in materia di collegamenti alla rete elettrica.

• Verificare che la tensione e la frequenza della rete corrisponde a quella indicata nella targhetto identificativa.
• É imprescindibile che l'installazione elettrica presente nel luogo in cui si colleghera il ravolo sua provvista di MESSA A TERRA, della dovuta protezione magnetotermico e del differenziale (vi consigliamo di 30mA.)
• Verificare che la presa di alimentazione sia adeguata al consumo da sostortare.

• La presa di alimentazione deve essere del tipo Schuko dato che il tubo che incorpora l'armadio è di quello tipo (chiamataanche tipo F o CEE 7/4"), con morsetti di 4,8 mm e presa a terra. É proibito allungare tale tubo di ingresso della corrente per la sua sicurezza. Inoltre, gli armadi, su ordinazione, si consecnano con tubi di ingresso della corrente di tipo H (Inghilterra) e di tipo B (America)

• Se durante l'installazione del macchinario rileva quale difetto, contatti immediatamente il suo fornitore.

Non rispetto leindicazioni del fabbricante o un'inadeguata installazione, esime lo stesso da qualsiassi responsabilità. Il fabbricante non è responsabile dei danni personali o materiali che possa subire la macchina.

Consultare la targhetta identificativa per conoscere le caratteristiche specifiche della sua apparecchiatura. Sezione 3.

Esistono versiona 230 V 50 Hz e 115 V 60 Hz. Controllare le intensità sulla targa.

4.5 Connessione dello scarico

Si raccomanda di tenere la rete di scarico generale vicino allo scarico del ravolo. Consultare le Figure da 1 a 3 per conoscere la posizione dello scarico della macchina.

4.6 Unità remote

Questa sezione si applica solo alle unità remote. L'installazione deve essere realizzata esclusivamente da personale techniciano qualificato. Oltre a rispetto i requisiti della sezione precedente, in questa sezione vogliamo offrir un ulteriore aiuto all'infallatore.

All'impiano frigorifero del ravolo è stato praticato il test di fuga, è stato svuotato e ha il termostato più programmatico.

TABELLA DI POTENZA FRIGORIFERA DA INSTALLARE A SECONDA DELLE MISURE DEL TAVOLO (distanza massima di 6m)
DIMENSIONI TAVOLO	NEGATIVI (Dati CECOMAF -23.3°C)	POSITIVI (Dati CECOMAF -10°C)
TAVOLO 102/ 107	522 W/h	250 W/h
TAVOLO 147/ 169	639 W/h	300 W/h
TAVOLO 192/ 222	753 W/h	460 W/h

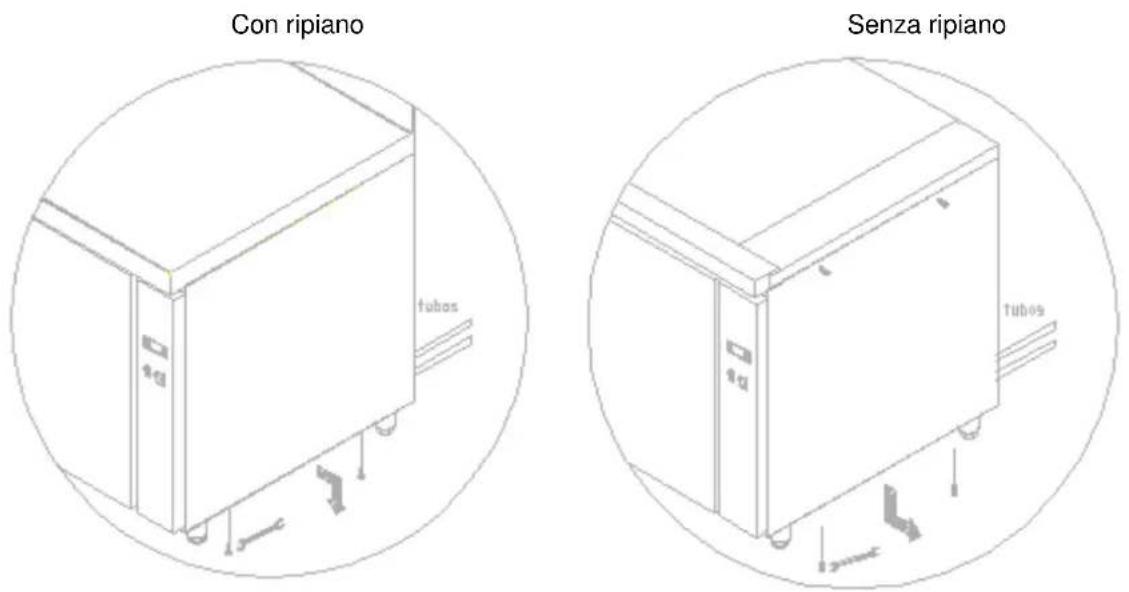

I tubi in rame che fuoriescono dal mobile hanno una lunghezza sufficiente per saldare. Se necessario, siouldtogliere la parte laterale.Siprega di seguire leistruzioni.Allentare le viti (con ripiano) o tirarle fuori (senza ripiano).Le viti sono esagonali M4.Dopo averlo fatto, muovero la parte laterale come indica la freccia.

IT

L'installazione elettrica si trovava nella tabella di marcia. Allentare la vite superiore e togliere le due viti inferiori e muovero verso il basso.

Dopo aver installato il tubo dell'unità condensatrice non dimenticare di collegare il cavo a terra prima di chiudere di nuovo.

Note sul collegamento di tubi e installmente elettrica (figura 8)

La saldatura delve essere resistente, con iniezioni di argento e non di stagno.
- Il capillare è fornito con il mobile.
- Nel caso di una distanza superiore a 6 metri si consiglia un'unità condensatrice maggiore e l'uso di una valvola di espansione dato che il capillare non garantisce il ritorno di fiamma al compressore. Si consiglia inoltre l'uso di sifoni se necessario, per il ritorno dell'olio.
- Svuotare ilsystema frigorifero
- Introduire gas refrigerante adatto al compressore scelto.
- Cablare il mobile secondo lo schema che lo accompaniesa.

4.7 Riciclaggio

L'imballaggio di quello prodotto è formato da:

• Pallet di legno.
• Cartone.
• Nastri di polipropilene.
• Polietilene espanso.

Tutti gli imballaggi utilizzati nel confezionamento di questa macchina sono riciclabili. Il corretto smaltimento di questi prodotti contribuire alla conservazione dell'ambiente. Per maggiori informazioni sul ricerclaggio di questi prodotti, rivolgersi all'autorità competente delle amministrazioni locali. Gettare questi materiali rispetto le normative in vigore.

PRIMA DI PROCEDURE ALLA MESSA IN SERVIZIO DEL DISPOSITIVO, LEGGERE ATTENTAMENTE LE ISTRUZIONI DI QUESTO MANUALE.

QUESTO DISPOSITIVO è PER USO ESCLUSIVAMENTE PROFESSIONALE E DEVE ESSERE UTILIZZATO DA PERSONALE QUALIFICATO.

5.1 Funzionamento

Di seguito verranno mostati i passi da seguire per lavorare con il tavolo refrigerato, e tutte le possibilità di funzionamento disponibili.

5.1.1 Simbologia del pannello di controllo

Il pannello di controllo è costituito da un interruptore di accensione e da un termostato. Nella figura 6 si potranno osservare i dettagli del pannello.

5.1.2 Accensione della macchina

• Dopo aver pulito l'interno del mobile, collegarlo alla rete elettrica e posizionare l'interruttore su ON o sulla I. L'interruttore delve essere illuminato.
• La temperatura del termostato indica la temperatura dell'aria dell'interno del ravolo.
• Dopo tre minuti dall'accensione della macchina, il led del compressore dovra illuminarsi completeness, Fino al raggiungimento della temperatura di lavoro. (Fig. 7.2)
• La temperatura che appeare inizialmente nel visualizzatore della temperatura sare la temperatura dell'ambiente. Man mano che la macchina funziona, se le porte sono chiuse, la temperatura si abbasserà fino al valore di regime.
• In tavoli negativi è previsto uno sbrinamento dopo due ore dall'avvio.
• É necessario che il frigorifero funzioni sono a raggiungere la temperature di lavoro, prima di riempirlo.

5.1.3 Funzionamento della macchina

L'apparecchio da lei acquistato è concepito per la conservazione di bevande e alimenti. Le consiglio:

1) Per ottenere migliorie prestazioni, evitare di collocare alimenti caldi all'interno del frigorifero, cosi come bevande non chiuse bene.
2) Non introdurre alimenti o recipienti caldi, cosi come prodotti chimici, corrosivi o farmaci ed evitare l'uso inadguato del mobile.
3) Proteggere gli alimenti e i loro aromi mediante sistemi di chiusura ermetica o plastica alimentare, collocarli in modo da permettere una buona circolazione dell'aria.
4) Non introdurre alimenti alla protezione per evitare possibili ossidazioni del macchinario.
5) Evitare l'aperture frequente delle porte e, soprattutto, non lasciarle aperte.
6) Non superare il livello di carico permesso.

7) Interruizione momentanea dell'alimentazione elettrica. Se l'interruzione non supera i 20 minuti, non è necessaria alcuna precauzione. Evitare di aprire le porte con l'obiettivo di evitare la perdita di temperatura. Se l'interruzione si prolunga或者其他 20 minuti, verificare che gli alimenti non sorpassino il punto critico, controllare che non siano alterati ed evitare l'apertura delle porte. Le temperature massima per il deterioramento degli alimenti sono:

Tipo di mobile	Temperatura massima nel prodotto
Refrigerazione	+ 10°C
Congelamento	- 15°C

IT

8) L'acqua in effcco è diretta mediante un tubo a una vaschetta di evaporazione che si trova dietro il condensatore. L'acqua evapora con il calore del condensatore.

Precauzioni :

1) Si garantisce la stabilità,anche con le porte apert,ma è proibito appoggiarsi.
2) Nei tavoli che dispongono di cassetti non si consiglia di riempirli altri i 40kg . Nel cassetto il carico deve essere uniformmente ripartito. Si consiglia di non aprire più di un cassetto alla volta per evitare un possibile ribaltamento del mobile.
3) Non è permesso sedersi o appoggiarsi ai cassetti.
4) In caso di guasto, non è permesso avvincini ai frigorifero scalzi, con il suolo bagnato o con le mani umide.

5.1.4 Spegnimento della macchina

Spingere l'interrottore su OFF o 0 per spegnere il ravolo refrigerato. L'interruttore smettera di essere illuminato.

5.2 Consigli utili

Leggere attendamente i consiglio utili che presentiamo di seguito per poter usufruire di tutto il potenziale che l'offre il suo ravolo refrigerato.

5.2.1 Manutenzione

Realizzare le operazioni di pulizia idonee affinché la sua macchina abbia una vita utile duratura.

• Pulire la macchina dai residui finali di agli giornata lavorativa. Prima di realizzare qualsiasi operazione di pulizia, scollegare l'apparecchiatura alla presa di corrente e posizionare l'interruttore generale sulla posizione OFF o 0. I tavoli dispongono di scarico per facilitare la pulizia, così come l'eventuale fuoriuscita di liquidi provenienti dagli alimenti. Durante l'operazione di pulizia è indispensable togliere il tappo dello scarico e pulirlo, per evitare l'ostruzione per il trascinamento di elementi solidi. L'intenzione è che i liquidi che possano esserci non ristagnino.

Non utilizzare prodotti abrasivi, corrosivi, acidi, detergenti a base di cloro, dissolventi o derivati della benzina per la pulizia.

Non pulire la macchina con getti di acqua a pressione.

• Pulizia del condensatore: Durante la pulizia bisognafare attenzione a non piegare le alette in alluminio del condensatore, altrimenti non passerebbe l'aria e non condenserbbe, provocando seri danni al dispositivo e annullando la garanzia.

• Verificare che le porte chiudano perfettamente.

• Preendere le precauzioni necessarie prima di accedere alla zona dell'unità condensatrice, a causa delle temperature elevate di alcuni elementi e il consequencese rischio di bruciature.

Se ha bisogno diambiare quale cavo non deve diminuire la sezione del cavo cambiato.

Il coperchio interno all'installazione elettrica della tabella di marcia è importantissimo. Se ha bisogno di smontarlo, nel momento di rimontarlo posizionarlo come in precedenza.

• Due volte all'anno, chiamare il servizio technique per realizzare le revisioni pertinenti:

O Revisione dello stato delle giunture.
Revisione dello stato dei componenti.

Se il cavo dell'alimentazione è danneggiato, delve essere sostituito dal fabbricante, dal suo servizio post-vendita o da personale qualificato con il fine di evitare pericoli.

5.2.2 Utilizzo non prolongato

Nel caso di non utilizzato la macchina per un periodo prolongato (vacanze, chiusura provvisoria...) considerare questi consigli:

• Pulire la macchina in profondità.
• Scollegare l'interruttore generale della corrente elettrica.

6. ANOMALIE, ALLARMI AVERIE

Di seguito verranno indicatei passi da seguire nel caso in cui si verificasse un'anomalia o un erre di funzionamento. Nella seguente tabella sono enumerate le possibili cause e le possibili soluzioni. In caso di dubbi, o se non è capace di risolverve l'errero, rivolgersi al servizio tecnico.

Non manipolare i componenti elettrici. La loro manipolazione può provocare pericolò di morte dato che i componenti hanno una Bassa tensione di rete.

ANOMALIA	POSSIBLE CAusa	SOLUZIONE
Il frigorifero non funziona	Non c'è corrente	Comprovare che la corrente arrivì al frigorifero verificando che l'interruttore generale sia accesso.
Temperatura insufficiente	Posizione del ravolo	Verificare che non ci siano fonti di calore in prossimità
	Parametri termostato	Verificare che il valore del termostato si trovi in un valore vicino allo 0°C in ravoli refrigerati e -20 °C in congegatori. Per comprivarlo premere una volta il pulsante "set" del termostato e lasciarlio.
	Temperatura ambiente	Verificare che la temperature ambiente non sua superiore ai +32°C in ravoli condugatori e -38°C in refrigerati, che è la temperature massima di funzionamento del macchinario, eccetto per i modelli "tropicalizzati".
	Ubicazione degli alimenti nel ravolo refrigerato	Comprovare che il carico di alimenti sua perfettamente collocato, alla impedire l'uscita dell'aria del ventilatore interno, e che il tempo trascorso da quando sono stati collocati si il sufficiente per far raffreddare i prodotti.
	Pulizia del condensatore	Verificare che il condensatore sua pulito: Considerare che ad un impianto frigorifero pulito corrisponde un maggiore risparmio energetico, soprattutto se l'alletatura del condensatore è pulita. La frequenza sare determinata in funzione delle caratteristiche del locale. Nel caso in cui sua sporco bisogna contattare il servizio tecnico per la pulizia.
Rumori strani occessivi	Cattivo livellamento e cattiva chiusura delle porte.	Verificare il livellamento del mobile e che le porte chiudano bene.
	Sfregamenti con la zona mobile del frigorifero	Verificare che non ci saïs nessun oggettoto che sfreghi con qualsiasi elemento mobile del frigorifero.

NOTA: se si produce un guasto non presente nella tabella, contattare il servizio di assistenza tecnica. Il fabbricante si riserva il diritto di modificare le caratteristichezza preavviso.

Insieme al manuale si allegano le istruzioni del termostato installato per una consulzione più dettagliata.

7. RICICLAGGIO DEL PRODOTTO

La normativa europea 2012/19/EU sull'eliminazione delle apparecchiature elettriche ed elettroniche indica che gli elettrodomestici non devono essere smaltiti nella stesso modo dei rifiuti solidi urbani. Le apparecchiature inutilizzate dovranno essere raccolte separatamente per ottimizzato la percentuale di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni alla salute e all'ambiente. Il simbolo del cestino dei rifiuti con X si trova in tutti i prodotti per ricordare l'obbligo di gettarli separatamente. Per maggiori informazioni sul corretto smaltimento dei rifiuti elettrici, rivolgersi al servizio pubblico responsabile o ai rivenditori.
