KÄYTTÖOHJE GCR2254X Scancool

4.1 Pakkauksen poistaminen 77
4.2 Sijoittaminen ja saataminen 77
4.3 Puhdistaminen 78
4.4 Sahkoliitantä 78
4.5 Poistovesilitäntä 78
4.6 Keskuskylmakoneet 78
4.7 Pakkaumsaterialiaalien kierratys 79

1. KAYTTO-JA HOITO-OHJEET 80

5.1 Käytto 80

5.1.1 Ohjauspaneelin symbolit 80
5.1.2 Laitteen kytkeminen paalle 80
5.1.3 Laitteen toiminta 80
5.1.4 Laitteen kytkeminen pois pälta 81

5.2 Hoito-ohjeet 81

5.2.1 Kunnossapito 81
5.2.2 Laite pois kaytostä pidemman aikaa 81

1. TOIMINTAHÄIRIÖT, VIAT JA HÄLYTYKSET 82
2. LAITTEEN KIERRATYS 82

2. YLEISIA TIETOJA JA VAROITUKSIA

Tämä kaytöohje on laadittu auttamaan sinua saamaan paremman kuvan laitteen toiminnasta, asentamisesta

ja kunnossapidosta. Tassä käytöohjeessa on kaikki tarvittav tiedot ja varoitukset, joilla varmistetaan, etta laite asennnetaan ja sitä käytetaan oikein, sekä tietoja laitteen ominaisuksista ja sen tarjoamista mahdollisuksista, jotta laitteesta saadaan täysi hyöty.

LUE TASSA KAYTTOOHJEESSA OLEVAT OHJEET HUOLELLISESTI ENNEN KUIN KAYNNISTAT LAITTEEN.

Sälytä käytööhje hyvässä tallessa myöhemää käytöä varten.

Jos laite myydään tai siirretään muualle, katso, etta käytööhje seuraa laitteen mukana.

TÄMÄ LAITE ON TARKOITETTU VAIN AMMATTIMAISEEN KÄYTTOÖN JA SITA SAA KÄYTTÄA VAIN AMMATTITAITOINEN HENKILÖKUNTA.

Laitteen sijoittamisen ja asennuksen sekä sihen tehtavat korjaukset ja muutokset saa suorittaa vain VALTUUTETTU HUOLTO kunkin maan paikallisten märäysten mukaisesti. Valmistaja ei ole korvausvelvollinen, jos laite asennetaan vaärin.
- Jos laite asennetaan tai sitä saadetään, huolletaan tai käytetään vaärin, seurauksena voi olla laitevauroiota ja vammoja.

• Jos laiteeseen tulee vikaa, ota yhteytt haultopalveluun.
  Muu kuin ammattaitoinen tai luvan saanut huolto EI SAA yritttaa korjata laitetta.
  Takuu lakkaa olemasta voimassa, jos laitteessa kaytetaan muita kuin alkuperäisia varaosia.
• Laite on aina kytkettäva irti kaikesta virransyötosta paakytkimellä ennen kuin sita aletaan huoltaa.
• Laitteen puhdistamissesa EI SAA kayttäa naarmuttavia tai korroosiota aiheuttavia tuotteita, hapoja, liuottimia tai klooripohjaisia puhdistusaineita, koska ne voivat vauroittaa laitteen osia.

JOS NÄITÄ OHJEITA EI NOUDATETA TAI LAITETTA KÄYTETÄAN VÄÄRIN, LAITTEEN VALMISTAJA VAPAUTUU VELVOITTEISTAAN TAKUUN TAI MAHDOLLISTEN VAATIMUSTEN OSALTA.

3. TUOTTEEN TIEDOT

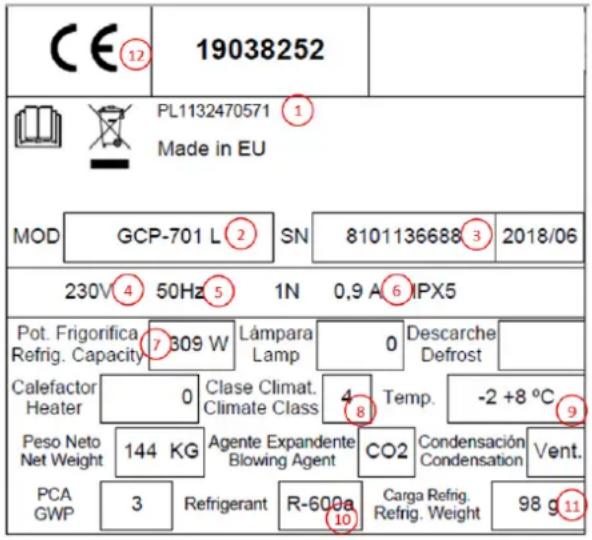

Kaikissa laitteissa on typpikilpi, jossa on sen tunnistetiedot ja tekniset tiedot. Typpikilpi sijaitsee laitteen jommallakummalla sivulla. Alä irrota laitteesta sen typpikilpeä.

Tyyppikilvestä kayvat ilmi seuraavat tiedot. Keskuskylmapöydissä kylmaainetta, tayttomäräa tai nykyisä kenttiä ei ole taytety, sillä asennus ei ole tiedossa.

NUMBER O	MERKITYS
1	VALMISTAJA
2	LAITTEEN MALLI
3	SARJANUMERO
4	JÄNNITE
5	TAAJIUUS
6	VIRTA
7	JÄÄHDYTYSTEHO (W)
8	YMPÄRISTÖLUOKKA (N=4)
9	TOIMINTALAMPÖTILA
10	KYLMÄAINEEN TYYPPI
11	KYLMÄAINEEN MÄÄRÅ (gr)
12	CE-MERKINTÄ

Huomautus: Tämä typpikilpi on vain esimerkki; oikea typpikilpi voi poiketa tastä.

Typpikilven tiedot on annettava, kun otetaan yhteyttä huoltoon.

3.1 Yleistietoja

Kaappi on tarkoitetu juomien ja ruoan sailytykseen.

Suosittelemme välttämän kuuman ruoan tai kuumien astioiden, kemikaalien, korroosiota aiheuttavien tuotteiden tai läkkeiden sailyttämista kaapissa, ja välttämän kaapin vaäränlaista käytöä.

Kaapin aikaansaamasta lamptilasta riippuen se voidaan luokitella seuraavasti:

TP (TP, TPB)/TS	R-600a (HC)	CHILLER(+ 8 a -2°C.)	Kaappi säilyttää raikkaana tuotteita taijäähdytetyä ruokaa lyhyitä aikoja.Käytetän myös juomien jäähdyttämseen
TN	R-290 (HC)	FREEZER(-18 a -22°C.)	Pakastetun ruoan säilytys pidemmäksi aikaa(enintään 6 kk)

Laite on suunniteltu toimimaan luokan 4 mukaisesti seuraavissa olosuheissa:

Käytömpäristön olosuhteet	Raja-arvot
Kuivalämpötila (°C)	+38°C
Kondensoitumislämpötila	+54°C
Ilman suhteillinen kosten (%)	60%

Katso laitteen mitat kuvista1 to 5 ja yleistiedot taulukosta 1.

FIN

4. ASENNUSOHJEET

Laitteen sijoittaminen ja asennus sekä kaikki korjaukset ja muutokset on annettava aina VALTUUTETUN HUOLLON tehtäviksi kunkin maan voimassa olevien märäysten mukaisesti.

Laitteen vaaränlaisesta asentamisesta, saatamissta, huoltamisesta tai korjaamisesta sekä sen vaaränlaisesta käytösta voi aiheutua laitevaurioita ja vammoja.

4.1 Pakkauksen poistaminen

Poista laitteen pakkaus ja tarkista, ettei laitteeseen ole tullut vauroiota kuljetuksen aikana. Jos laitteessa havaitaan vauroiota, niista on ilmoitettava valittomasti laitteen tomittajalle ja kuljetusliikkeelle. Epaselvissa tapauksissa laitetta ei saa kayttä ennen kuin vaurio on selvitety.

Kaappia tulee siirtäahaarukkatrukilla tai vastaavalla laitteella, ettei se vaurioidu. Kuljeta kaappi ensin asennuspakkaansa ja poista pakkaukset vasta sen jälkeen.

Pakkausta (muoveja, polyuretaani, niitit jne.) ei saa jattaa lasten ulottuville, koska niistä voi aiheutua vaaraa.

Kaappia tulee siirtäahaarukkatrukilla tai vastaavalla laitteella, etei se vauroidu. Kuljeta kaappi ensin asennuspakkaansa ja poista pakkaukset vasta sen jälkeen. Kaikki pakkausmaterialialit voidaan kierrattäa. Kierrata pakkausmaterialiaalit oikealla ravall.

4.2 Sijoittaminen ja saataminen

Varmista, etta kaapin asennuspaikka on tilava ja puhdas. Katso, ettei kaapin tuuletin joudu imemaan polyä, joka voi tukkia lauhduttimen ja heikentä laitteen toimintatehoa.

Poista kuormalava varovasti ja välta naarmuttamasta kaappia. Aseta kaappi suoraan sāṭamälla sen jalkoja. Kun olet saanut kaipin suoraan, poista siitä suojakalvot kāyttäen jotain tyokalua, joka ein naarmuta kaapin teraspintoja.

A: KAAPIN JALAN RUNKO

B: KIERRE:

Säda alemmaksi kiertämälä myötapäivän.

Säddylemmäksi kiertamalla vastapäivän.

Taulukko on sijoitettava niin, etta sen taakse jaa 50 mm etaisyytt anaan, sivuille 30 mm ja etaisyyttkattoon 500 mm kuvan.

Jos taulukko on varustetu pyorill, varmista, etta lattia on taysin tasainen.

Varmista, ettei kaapin laheisyyddsə ole lammonlahteita.

Jotta kaappi toimisi parhaalla tavalla, on erittain tärkea, etta kaikki ilmanottoakot sekka kaapin sisallä olevan tuulettimen etta kaapin lauhduttimen kohdalla, pysyvat avoimina.

Taulukko ei saa asentaa ulkotiloihin.

Alä työnnà mitään tuulettimen suojarilän lapi tai kylmäkoneen alueelle.

Ensimmainen pesu tehdän vedellä ja neutraalilla puhdistusaineella. Kun pinnat ovat puhtaat ja kuivat, sijoita lisäosat valitsemallasi tavalla..

Suosittelemme laiteen ulkopintoen pesua paivittain kostealla liinalla rst-pinnan hionnan suuntaisesti. Naarmuttavien tai klooripitoisten aineiden kaytto ei ole sallittua.

Huuhte puhtaalla vedellä mutta välta suoraa suihkutusta vedellä.

4.4 Sähkölijtanta

Sahkötyöt on annettava VALTUUTETUN SÄHKÖASENTAJAN tehtäväksi.

Sahkoliitanta on tehtäva kunkin maan voimassa olevien märäysten mukaisesti.

• Varmista, etta sahkonsyottovastaa laitteen typpikilven maarityksiä.
• On tärkeä, etta laite asennetaan MAADOITETTUUN liitantään. Liiattnssä on lisäksi oltava ylikuumenemisen suojakytkin ja ylivirran suoja (suositellaan 30 mA)
• Laite on maadoitettava potentaliaintasaufsella. Valmistaja ei vastaa vahingoista, jotka aiheutuvat siita, ettei naita vaatimuksia ole noudatetu.
• Laitteen virtajohdon poikkipinta-alan on oltava laitteen käytämän sahkövirran mukainen.
• Pistokkeen tulee olla suojakosketin-tyyppinen, 4,8 mm:n maadoitetut liittimet (Ftypppi). Pistokkeeseen ei saa tehdä muutoksia. Laitteeseen on saatavissa myös Iso-Britanniassa käytettä vä typpi (H-typppi) tai amerikkalainen B-typppi.
• Jos asennuksen yhteydessä havaitaan vikoja, niistä on ilmoitettava valittomästi laitteen toimittajalle.

Valmistaja ei vastaa henkilö- tai omaisuusvahingoista, jotka aiheutuvat siltä, etta laite on asennettu vaärin tai ettei ole noudatetty valmistajan antamia ohjeita.

Laitteen sahkotiedot kayvat ilmi typpikilpi. 3 jakso.

On 230V 50Hz ja 115v 60Hz versiot,

4.5 Poistovesilitäntä

Kalojen sälytykseen tarkoitetun kaapin poistoletku tulee liittä viemärin. Poistovesilitannän sijainti käyilmı kuvista 1 - 5.

4.6 Keskuskylmäkoneet

Tämä osio koskee vain etälaitteita. Asennus tulee suorittaa vain auktorisoidun henkilökunnan toimesta. Alempana mutamia ohjeita asennuksen helppottamiseksi.

Koneelle on tehty vuototestit.

Jäähdytysteho rilppuu pöydän pituudesta (max etäisyss 6 m)
Pöydän pituus	PAKASTIN (Data CECOMAF -23.3°C)	KYLMÄPÖYTÄ (Data CECOMAF -10°C)
TAULUKKO 102/107	522 W/h	250 W/h
TAULUKKO 147/ 169	639 W/h	300 W/h
TAULUKKO 192/ 222	753 W/h	460 W/h

Kupariputki, joka tulee koneelle on riittavän pitkä hitsattavaksi, jos sihen on tarve, pura sivupellit ja seuraa huolellisesti ohjeita. Lóysöo ruuvit M4 (kannella) tai poista ne (ilman kancta) ja siirra sivupelti nuolen osoittemaan suuntaan.

FIN

Sahkosaennus on ohjainpaneelissa, lóysa ylempi ruvi ja irrota alimmat ruuvit ja siirra paneeli alas. Kun päkaapeli on asennettu, ála unohda liittaa maadoitusta.

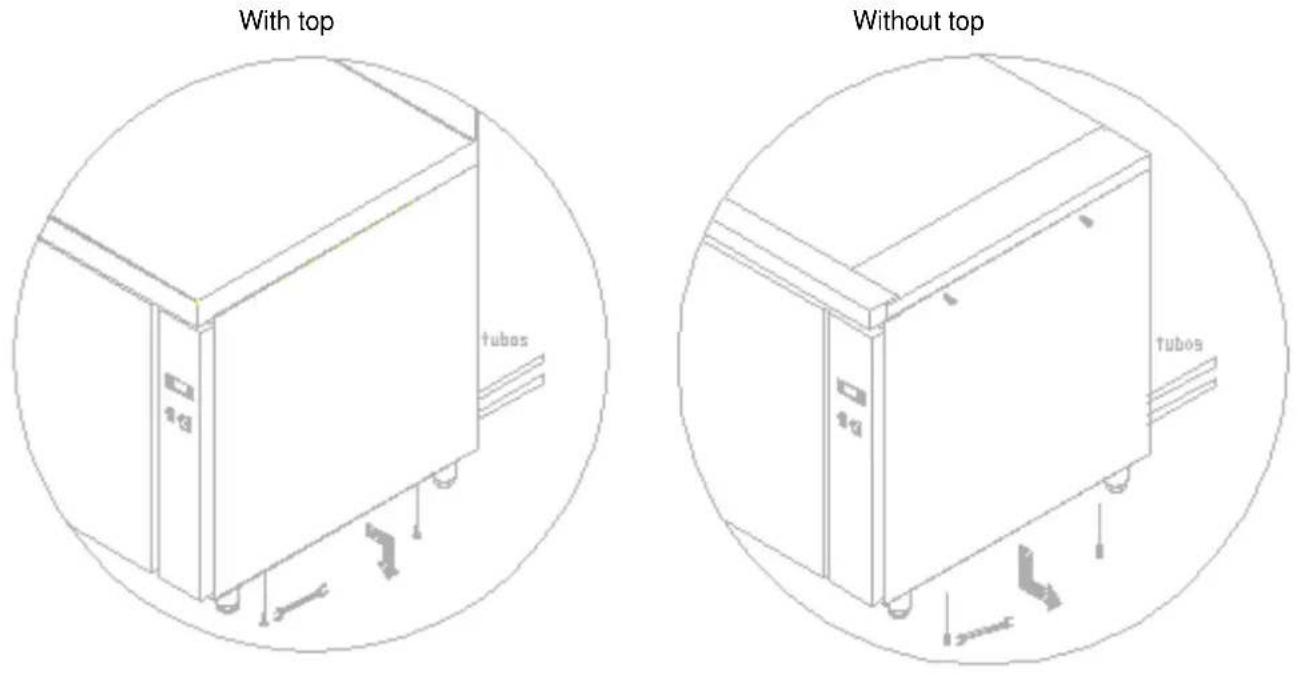

Tärkeitä huomioita putkitukstesta ja sahköliitannöistä (kuva 8).

• Hitsauksen tulee olla voimakasta hopea ja ilman tinaa.
• Kapillaari sisältykoneeseen
• Siinä tapauksessa, etta etaisyys ylittä 6 m, suositellaan tehokkaampaa kylmäkonetta ja paisuntaventtiila, jotta varmistetaan kaasun takaisinvirtaus kompressorille.
  Tyhjennä jaahdytsyksikkö
• Lisää laitteeseen sopiva kylmäaine.
• Johdota laite laiteen mukana tulevan sahkokaavion mukaisesti.

4.7 Pakkausmaterialiaalien kierratys

Laitteen pakkaismateriaialit ovat:

• Puinen kuljetuslava
  Pahvi
• Polypropyleeninauha
  Polyeteenuimuovi

Kaikki pakkausmaterialiait voidaan kierrattaa. Materialialien oikeanlaisella kierratyksellva voidaan suojella luontoa. Tarkempia tietoja naiden materialialien kierratyksesta saat paikallsilta viranomaisila. Havitta namamaterialialitypaikallisten märäysten mukaisesti.

LUE TÄMÄN KÄYTTÖOHJEEN OHJEET HUOLELLISESTI ENNEN KUIN KÄYNNISTÄT LAITTEEN.

LAITE ON TARKOITETTU AINOASTAAN AMMATTIMASEEN KAYTTOON JA VAIN AMMATTITAITOINEN HENKILÖKUNTA SAA KAYTTÄSITÄ.

5.1 Kaytto

Seuraavissa kohdissa annetaan ohjeita erityyppisten kaappien käytöä varten, jotta ne toimisivat parhaalla mahdollisella ravall.

5.1.1 Ohjauspaneelin symbolit

Ohjauspaneelissa on paalle/pois-kytkin ja termostaatti. Ne on esitetty tarkemmin kuvassa 6.

5.1.2 Laitteen kytkeminen paalle

• Kun laite on puhdistetu, liitä se virransyöttöön ja kännä virtakytkin ON-asentoon. Merkkivalosytty.
• Termostaatti näytää lampötilan kaapin sisällä.
  Kun on kulunut 3 minuuttia siitä, kun kaappi on laitettu paälle, kompressorin merkkivalo (kuva 7.2) sytty ja palaa, kunnes kaappi on saavuttanut asetetun tavoitelampötilan.
• Aluksi naytolla nikyy kayttoympariston lampotila. Jos kaipin ovet ovat kiinni, lampotila laskeejonkin ajan kuluttua asetettuun tavoitelampotilaan.
• Pakastinkaapit on asetettu suorittamaan sulatus kahden tunnin kuluttua käynistämisestä.
• Kaapin on annettava saavuttaa asetetu lampötila ennen kuin sinne laitetaan elintarvikkeita.

5.1.3 Laitteen toiminta

Laite on suunniteltu toimimaan parhaalla tavalla juomien ja elintarvikkeiden sailyttamiseksi.

Noudata siksi seuraavia ohjeita:

1) Jotta laite toimisi parhaalla ravalla, alä sailyta siinä lampimiä tuotteita tai juomia, jotka eivat ole kunnolla suljettuja.
2) Välta kemiallisten tai korroosiota aiheuttavien tuotteiden tai läkkeiden säilyttämista.
3) Suojaa ruoat hajuila kayttamalla suljettuja astioita ja pakkauksia. Sijoita tuotteet niin, etta ilmapaasee kiertamaan kunnolla koko kaapissa.
4) Älä sälytä avonaisia ruoka-astioita/pakkaamatonta ruokaa valttäksesi laitteen ruostumisen.
5) Välta mahdollisuuksien mukaan ovien turhaaavaamista, alakä jatä kaapin ovia auki.
6) Alä laita kaappiin tuotteita merkityn tason ylapuolle. Protect the food and the smells with a sealed package. Store the product allowing and optimum air circulation.

7) Hetkellinen virran katkeaminen: Jos sahkokatko ei kesta yli 20 minuuttia, erityisi toimenpiteita ei tarvita. Valtta kaipin ovien avaamista mahdollisuuksen mukaan, jottei lampotila paase housemaan. Jos sahkokatko kesta a yli 20 minuuttia, tarkista, ettei lampotila kaapin sisalla nouse liikaa ja etteivat elintarvikkeet ole liian lampimiä, ja valttaavaamasta kaapin ovia. Maksimilampotilat, jolloin elintarvikkeet eivat viel a mene pilalle:

Laitteen typpi	Elintarvikkeiden ylin lämpötila
Jäkaappi	+ 10°C
Pakastin	- 15°C

8) Kaapin sulatusvesi valuu kaapin takana olevalle haihdutusalustalle, jossa se hahtuu lauhduttimen lammon vaikutuksesta.

FIN

Huomioitavat seikat:

1) Kaappi pysyy tasapainossa, vaikka ovet ovat auki, mutta ovissa ei saa roikkua.
2) Kaapin hyllyille ja ritilöille saa laittaa tavaraa enintäan 40kg . Painon on jakaannuttava tasaisesti.
3) Kaapin laatikoiden paallä ei saa istua eikä nihin saa nojailla.
4) Jos kaappi menee rikk, sen laheisyydessä ei saa kavellä avojaloin, lattia sen ympärillä ei saaollamärkä eikä kaappia saa kasitellä märin kasin (sahköiskuvaara!).

5.1.4 Laitteen kytkeminen pois pälta

Kytke laite pois pälä laittamalla sen virtakytkin OFF- tai O-asentoon, joloin sen merkkivalo sammu.

5.2 Hoito-ohjeet

Lue huolellisesti seuraavat ohjeet, jotta kaappi toimii parhaalla mahdollisella tavalla.

5.2.1 Kunnossapito

Pida kaappi puhtaana, jotta sen kaytioika olisi mahdollisimman pitka.

• Poista kaapista mahdolliset ruoantähteet aina työpäävän paättyessä. Ennen kuin alat puhdistaa kaappia, kytke kaappi irti viransyötösta ja laita virtakytkIN OFF- tai O-asentoon. Kaappien sisātilojen pohjalla on poistoaukko, joka helpottaa puhdastamista ja Jonka kautta elintarvikkeista mahdollisesti valuneet nesteet valuvat pois. Poistoaukon tulppa Kannattaa irrottaa ja puhdistaa, jotta se ei paase tutkeutumaan ja ettei kaapin pohjalle paase kertymään nesteitä.
• Alä käytä kaapin puhdistamisessa naarmuttavia, korroosiota aiheuttavia tai happamia tuotteita, klooripohjaisia puhdistusaineita, liuottimia tai öljypohjaisia aineita.
• Alä puhdista kaappia painepesurilla.
• Ole varovainen kaapin lauhduttimen lahetyvilla korkeiden lampotilojen vuoksi, jotka voivat aiheuttaa palovammoja. Lauhduttimen puhdistaminen: Valta puhdistamisen aikana vaantamasta lauhduttimen alumiinisia siivekkeitä. Se voi heikentaa lauhduttimen tuuletusta, josta voi aiheutua vakavia vauroita laitteelle, joloin laitteen korjaus ei kuulu takuuseen.
  Tarkista, etta ovet menevät kunnolla kiinni.
• Jos laitteen johtoja on vaihettava, niiden on oltava poikkipinta-alaltaan/kooltaan samantyyppisiä.
• Ohjauspaneelin suojakannen on oltava paikallaan. Jos se joudutaan irrottamaan, se on kiinnitettä kunnolla takaisin paikalleen.
  Seuraavat asiat on annettava laitehuollon tarkastettavaksi kaksi kerta vuodessa:

Iiitantöjen kunto
○komponenttien kunto.
- Jos laitteen virtajoho tvaurioitu, se on annettava valmistajan, laitemyyjan hulto-osaston tai valtuutetun asentajan vaihdettavaksi henkilo- tai omaisuusvahinkojen valttamiseksi.

5.2.2 Laite pois käytösta pidemman aikaa

Jos laite on pois kaytostä pidemman aikaa (lomien, yrityksen tilapäisen sulkemisen tms. takia), toimi seuraavasti:

• Puhdista laite huolellisesti.
• Katkaise viransyöttö päkytkimestä.

6. TOIMINTAHÄIRIÖT, VIAT JA HÄLYTYKSET

Seuraavassa on ohjeita mahdollisten toimintahäriöiden ja vikojen varalta. Taulukossa on esitetty mahdollisia syitä ja anetaan ohjeita Häiriöden selvämiseksi. Epaselvissä tapauksissa tai mikäli ongelmaa ei saa selvitettyä seuraavilla ohjeilla, on otettava yhteyttä huoltoon.

Alä koske laitteen sahköisin osin, koska niissä saattaa olla hengenvaarallinen jannite.

ONGELMA	MAHDOLLINEN SYY	RATKAISU
Laite ei toimi	Laitteessa ei ole virta päälä.	Katso, onko laitteeseen laitettu virta pääle. Jos merkkivalo palaa, laitteessa on virta päälä.
Riittämätön lämpõtila	Laitteen sijoituspäikka	Katso, ettei laitteen lahellä ole lammönlähteitä.
	Termostaatin parametrit	Katso, etta termostaatin asetuslämpõtila on jäkaapeissa noin 0 °C ja pakastimissa noin -20 °C. Tarkista asia painamalla "set"-painiketta..
	Käytömpäristön lämpõtila	Tarkista, etta ympäristön lämpõtila on alle +32 °C pakastimilla +38 °C kylmäpöydällä. Ne ovat kaappien käytömpäristön maksimilämpõtilat.
	Elintarvikkeiden sijoittelu kaipissa	Katso, etteivät elintarvikkeet体系建设 ilmankiertoa ja että ruokaa säilytetään kaipissa tarpeeksä kauan, että se ehtii jäähtyä.
	Lauh Dutin on likainen	Tarkista, etta lauhdutin on puhdas. Ota huomioon, etta mitä puhtaampi laite on, sitä enemmän energiaa säästyy. Puhdistustarve riippuu laitteen sijoituspäikan olosuheista. Jos lauhdutin on likainen, ota yhteyttä huoltoon.
Oto tai kova Ääni	Laite ei ole suorassa tai ovet eivä tole kunnolla kiinn.	Tarkista, etta laite on suorassa ja että ovet menevät kunnolla kiinn.
	Liikkuvissa osissa on esteitä	Tarkista, ettei mikään ota kiinni laitteen likkuviin osin.

HUOMAUTUS: Jos laitteeseen tulee jokin vika, jota ei ole mainittu taulukossa, on otettava yhteyttä huoltoon. Valmistaja pidattä itsellän oikeuden tehdä muutoksia laitteen teknisin omnaisuuksiin ilmoittamatta siita etukäteen.

Tämän käytöohjeen mukana toimitetaan termostaatin käytöohje.

7. LAITTEEN KIERRÄTYS

Eurooppalaisessa sähköisten ja elektronisten laitteiden havittämista koskevassa direktiivissä 2012/19/EU (WEEE) märarataan, etta käytösta poistettuja laitteita ei saa havittaa ravallisen jätteen ravoin. Käytösta poistetut laitteet on kerattäv erikseen, jotta niiden materiaalit voidaan kierrattä ja esta samalla haitat ympäristolle ja ihmisten terveydelle. Laitteissa on rastilla merkittyä jäteastiaa kuvaava merkinta, joka muistuttaa laitteiden erillisetä keraämisetä. Tarkempia tietoja käytösta poistettujen laitteiden havittämisetä saa paikallisila jätehuoltoviranomaisilta tai laitteen myyjälta.
