KÄYTTÖOHJE GCR1352X Scancool

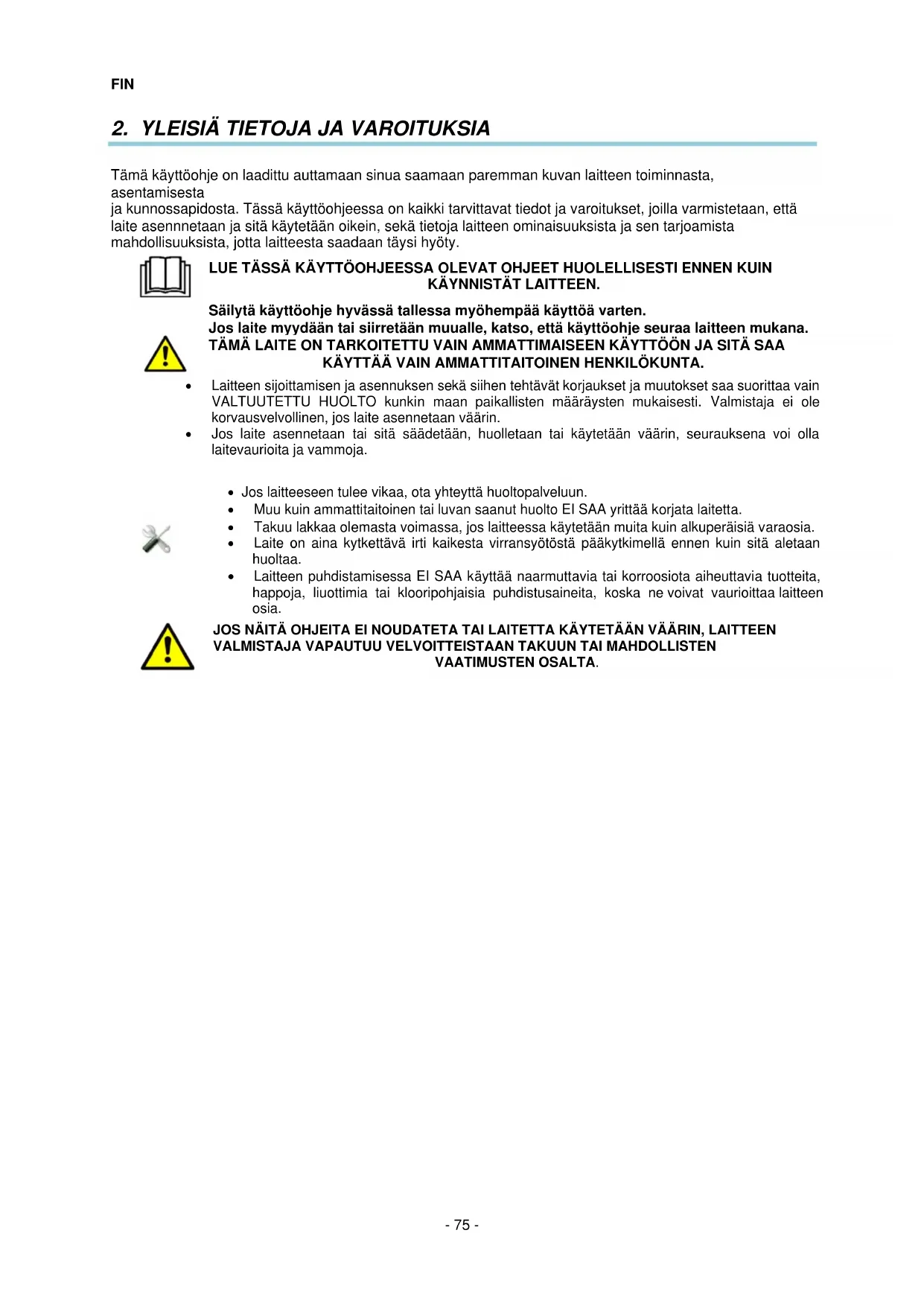

Tämä käyttöohje on laadittu auttamaan sinua saamaan paremman kuvan laitteen toiminnasta, asentamisesta ja kunnossapidosta. Tässä käyttöohjeessa on kaikki tarvittavat tiedot ja varoitukset, joilla varmistetaan, että laite asennnetaan ja sitä käytetään oikein, sekä tietoja laitteen ominaisuuksista ja sen tarjoamista mahdollisuuksista, jotta laitteesta saadaan täysi hyöty.

Säilytä käyttöohje hyvässä tallessa myöhempää käyttöä varten. Jos laite myydään tai siirretään muualle, katso, että käyttöohje seuraa laitteen mukana.

• Laitteen sijoittamisen ja asennuksen sekä siihen tehtävät korjaukset ja muutokset saa suorittaa vain VALTUUTETTU HUOLTO kunkin maan paikallisten määräysten mukaisesti. Valmistaja ei ole korvausvelvollinen, jos laite asennetaan väärin.

• Jos laite asennetaan tai sitä säädetään, huolletaan tai käytetään väärin, seurauksena voi olla laitevaurioita ja vammoja.

• Jos laitteeseen tulee vikaa, ota yhteyttä huoltopalveluun.

• Muu kuin ammattitaitoinen tai luvan saanut huolto EI SAA yrittää korjata laitetta.

• Takuu lakkaa olemasta voimassa, jos laitteessa käytetään muita kuin alkuperäisiä varaosia.

• Laite on aina kytkettävä irti kaikesta virransyötöstä pääkytkimellä ennen kuin sitä aletaan huoltaa.

• Laitteen puhdistamisessa EI SAA käyttää naarmuttavia tai korroosiota aiheuttavia tuotteita, happoja, liuottimia tai klooripohjaisia puhdistusaineita, koska ne voivat vaurioittaa laitteen osia.

Kaikissa laitteissa on tyyppikilpi, jossa on sen tunnistetiedot ja tekniset tiedot. Tyyppikilpi sijaitsee laitteen jommallakummalla sivulla. Älä irrota laitteesta sen tyyppikilpeä. Tyyppikilvestä käyvät ilmi seuraavat tiedot. Keskuskylmäpöydissä kylmäainetta, täyttömäärää tai nykyisiä kenttiä ei ole täytetty, sillä asennus ei ole tiedossa.

Huomautus: Tämä tyyppikilpi on vain esimerkki; oikea tyyppikilpi voi poiketa tästä. Tyyppikilven tiedot on annettava, kun otetaan yhteyttä huoltoon.

Kaappi on tarkoitettu juomien ja ruoan säilytykseen. Suosittelemme välttämään kuuman ruoan tai kuumien astioiden, kemikaalien, korroosiota aiheuttavien tuotteiden tai lääkkeiden säilyttämistä kaapissa, ja välttämään kaapin vääränlaista käyttöä. Kaapin aikaansaamasta lämpötilasta riippuen se voidaan luokitella seuraavasti: TP (TP, TPB) /TS R-600a (HC) CHILLER (+ 8 a -2° C.) Kaappi säilyttää raikkaana tuotteita tai jäähdytettyä ruokaa lyhyitä aikoja. Käytetään myös juomien jäähdyttämiseen

R-290 (HC) FREEZER (-18 a -22° C.) Pakastetun ruoan säilytys pidemmäksi aikaa (enintään 6 kk)

Laite on suunniteltu toimimaan luokan 4 mukaisesti seuraavissa olosuhteissa: Käyttöympäristön olosuhteet Raja-arvot Kuivalämpötila (ºC) +38°C Kondensoitumislämpötila +54°C Ilman suhteellinen kosteus (%) 60%

Katso laitteen mitat kuvista1 to 5 ja yleistiedot taulukosta 1.FIN

Laitteen sijoittaminen ja asennus sekä kaikki korjaukset ja muutokset on annettava aina VALTUUTETUN HUOLLON tehtäviksi kunkin maan voimassa olevien määräysten mukaisesti. Laitteen vääränlaisesta asentamisesta, säätämisestä, huoltamisesta tai korjaamisesta sekä sen vääränlaisesta käytöstä voi aiheutua laitevaurioita ja vammoja.

4.1 Pakkauksen poistaminen

Poista laitteen pakkaus ja tarkista, ettei laitteeseen ole tullut vaurioita kuljetuksen aikana. Jos laitteessa havaitaan vaurioita, niistä on ilmoitettava välittömästi laitteen toimittajalle ja kuljetusliikkeelle. Epäselvissä tapauksissa laitetta ei saa käyttää ennen kuin vaurio on selvitetty. Kaappia tulee siirtää haarukkatrukilla tai vastaavalla laitteella, ettei se vaurioidu. Kuljeta kaappi ensin asennuspaikkaansa ja poista pakkaukset vasta sen jälkeen.

Pakkausta (muoveja, polyuretaani, niitit jne.) ei saa jättää lasten ulottuville, koska niistä voi aiheutua vaaraa.

Kaappia tulee siirtää haarukkatrukilla tai vastaavalla laitteella, ettei se vaurioidu. Kuljeta kaappi ensin asennuspaikkaansa ja poista pakkaukset vasta sen jälkeen. Kaikki pakkausmateriaalit voidaan kierrättää. Kierrätä pakkausmateriaalit oikealla tavalla.

4.2 Sijoittaminen ja säätäminen

Varmista, että kaapin asennuspaikka on tilava ja puhdas. Katso, ettei kaapin tuuletin joudu imemään pölyä, joka voi tukkia lauhduttimen ja heikentää laitteen toimintatehoa. Poista kuormalava varovasti ja vältä naarmuttamasta kaappia. Aseta kaappi suoraan säätämällä sen jalkoja. Kun olet saanut kaapin suoraan, poista siitä suojakalvot käyttäen jotain työkalua, joka ei naarmuta kaapin teräspintoja.

B: KIERRE: Säädä alemmaksi kiertämällä myötäpäivään. Säädä ylemmäksi kiertämällä vastapäivään. Taulukko on sijoitettava niin, että sen taakse jää 50 mm etäisyyttä seinään, sivuille 30 mm ja etäisyyttä kattoon 500 mm kuvan. Jos taulukko on varustettu pyörillä, varmista, että lattia on täysin tasainen. Varmista, ettei kaapin läheisyydessä ole lämmönlähteitä. Jotta kaappi toimisi parhaalla tavalla, on erittäin tärkeää, että kaikki ilmanottoaukot sekä kaapin sisällä olevan tuulettimen että kaapin lauhduttimen kohdalla, pysyvät avoimina. Taulukko ei saa asentaa ulkotiloihin. Älä työnnä mitään tuulettimen suojaritilän läpi tai kylmäkoneen alueelle.FIN

Ensimmäinen pesu tehdään vedellä ja neutraalilla puhdistusaineella. Kun pinnat ovat puhtaat ja kuivat, sijoita lisäosat valitsemallasi tavalla.. Suosittelemme laitteen ulkopintojen pesua päivittäin kostealla liinalla rst-pinnan hionnan suuntaisesti. Naarmuttavien tai klooripitoisten aineiden käyttö ei ole sallittua. Huuhtele puhtaalla vedellä mutta vältä suoraa suihkutusta vedellä.

Sähkötyöt on annettava VALTUUTETUN SÄHKÖASENTAJAN tehtäväksi. Sähköliitäntä on tehtävä kunkin maan voimassa olevien määräysten mukaisesti.

• Varmista, että sähkönsyöttö vastaa laitteen tyyppikilven määrityksiä.

• On tärkeää, että laite asennetaan MAADOITETTUUN liitäntään. Liitännässä on lisäksi oltava ylikuumenemisen suojakytkin ja ylivirran suoja (suositellaan 30 mA)

• Laite on maadoitettava potentiaalintasauksella. Valmistaja ei vastaa vahingoista, jotka aiheutuvat siitä, ettei näitä vaatimuksia ole noudatettu.

• Laitteen virtajohdon poikkipinta-alan on oltava laitteen käyttämän sähkövirran mukainen.

• Pistokkeen tulee olla suojakosketin-tyyppinen, 4,8 mm:n maadoitetut liittimet (Ftyyppi). Pistokkeeseen ei saa tehdä muutoksia. Laitteeseen on saatavissa myös Iso-Britanniassa käytettävä tyyppi (H-tyyppi) tai amerikkalainen B-tyyppi.

• Jos asennuksen yhteydessä havaitaan vikoja, niistä on ilmoitettava välittömästi laitteen toimittajalle.

Valmistaja ei vastaa henkilö- tai omaisuusvahingoista, jotka aiheutuvat siitä, että laite on asennettu väärin tai ettei ole noudatettu valmistajan antamia ohjeita.

Laitteen sähkötiedot käyvät ilmi tyyppikilpi. 3 jakso. On 230V 50Hz ja 115v 60Hz versiot,

4.5 Poistovesiliitäntä

Kalojen säilytykseen tarkoitetun kaapin poistoletku tulee liittää viemäriin. Poistovesiliitännän sijainti käyilmi kuvista 1 - 5.

4.6 Keskuskylmäkoneet

Tämä osio koskee vain etälaitteita. Asennus tulee suorittaa vain auktorisoidun henkilökunnan toimesta. Alempana muutamia ohjeita asennuksen helpottamiseksi. Koneelle on tehty vuototestit. Jäähdytysteho riippuu pöydän pituudesta (max etäisyys 6 m) Pöydän pituus PAKASTIN (Data CECOMAF -23.3°C)

Kupariputki, joka tulee koneelle on riittävän pitkä hitsattavaksi, jos siihen on tarve, pura sivupellit ja seuraa huolellisesti ohjeita. Löysöö ruuvit M4 (kannella) tai poista ne (ilman kantta) ja siirrä sivupelti nuolen osoittemaan suuntaan.FIN

Sähköasennus on ohjainpaneelissa, löysää ylempi ruuvi ja irrota alimmat ruuvit ja siirrä paneeli alas. Kun pääkaapeli on asennettu, älä unohda liittää maadoitusta. Tärkeitä huomioita putkituksesta ja sähköliitännöistä (kuva 8).

• Hitsauksen tulee olla voimakasta hopea ja ilman tinaa.

• • Kapillaari sisältyy koneeseen

• Siinä tapauksessa, että etäisyys ylittää 6 m, suositellaan tehokkaampaa kylmäkonetta ja paisuntaventtiiliä, jotta varmistetaan kaasun takaisinvirtaus kompressorille.

• Tyhjennä jäähdytysyksikkö

• Lisää laitteeseen sopiva kylmäaine.

• Johdota laite laitteen mukana tulevan sähkökaavion mukaisesti.

4.7 Pakkausmateriaalien kierrätys

Kaikki pakkausmateriaalit voidaan kierrättää. Materiaalien oikeanlaisella kierrätyksellä voidaan suojella luontoa. Tarkempia tietoja näiden materiaalien kierrätyksestä saat paikallisilta viranomaisilta. Hävitä nämä materiaalit paikallisten määräysten mukaisesti.FIN

Seuraavissa kohdissa annetaan ohjeita erityyppisten kaappien käyttöä varten, jotta ne toimisivat parhaalla mahdollisella tavalla.

5.1.1 Ohjauspaneelin symbolit

Ohjauspaneelissa on päälle/pois-kytkin ja termostaatti. Ne on esitetty tarkemmin kuvassa 6.

5.1.2 Laitteen kytkeminen päälle

• Kun laite on puhdistettu, liitä se virransyöttöön ja käännä virtakytkin ON-asentoon. Merkkivalosyttyy.

• Termostaatti näyttää lämpötilan kaapin sisällä.

• Kun on kulunut 3 minuuttia siitä, kun kaappi on laitettu päälle, kompressorin merkkivalo (kuva 7.2) syttyy ja palaa, kunnes kaappi on saavuttanut asetetun tavoitelämpötilan.

• Aluksi näytöllä näkyy käyttöympäristön lämpötila. Jos kaapin ovet ovat kiinni, lämpötila laskee jonkin ajan kuluttua asetettuun tavoitelämpötilaan.

• Pakastinkaapit on asetettu suorittamaan sulatus kahden tunnin kuluttua käynnistämisestä.

• Kaapin on annettava saavuttaa asetettu lämpötila ennen kuin sinne laitetaan elintarvikkeita.

5.1.3 Laitteen toiminta

Laite on suunniteltu toimimaan parhaalla tavalla juomien ja elintarvikkeiden säilyttämiseksi. Noudata siksi seuraavia ohjeita:

1) Jotta laite toimisi parhaalla tavalla, älä säilytä siinä lämpimiä tuotteita tai juomia, jotka eivät ole

kunnolla suljettuja.

2) Vältä kemiallisten tai korroosiota aiheuttavien tuotteiden tai lääkkeiden säilyttämistä.

3) Suojaa ruoat hajuilta käyttämällä suljettuja astioita ja pakkauksia. Sijoita tuotteet niin, että

ilmapääsee kiertämään kunnolla koko kaapissa.

4) Älä säilytä avonaisia ruoka-astioita/pakkaamatonta ruokaa välttääksesi laitteen ruostumisen.

5) Vältä mahdollisuuksien mukaan ovien turhaa avaamista, äläkä jätä kaapin ovia auki.

6) Älä laita kaappiin tuotteita merkityn tason yläpuolelle. Protect the food and the smells with a sealed

7) Hetkellinen virran katkeaminen: Jos sähkökatko ei kestä yli 20 minuuttia, erityisiä toimenpiteitä

ei tarvita. Vältä kaapin ovien avaamista mahdollisuuksien mukaan, jottei lämpötila pääse nousemaan. Jos sähkökatko kestää yli 20 minuuttia, tarkista, ettei lämpötila kaapin sisällä nouse liikaa ja etteivät elintarvikkeet ole liian lämpimiä, ja vältä avaamasta kaapin ovia. Maksimilämpötilat, jolloin elintarvikkeet eivät vielä mene pilalle:

Laitteen tyyppi Elintarvikkeiden ylin lämpötila Jääkaappi + 10° C Pakastin - 15°C

8) Kaapin sulatusvesi valuu kaapin takana olevalle haihdutusalustalle, jossa se haihtuu lauhduttimen

lämmön vaikutuksesta.FIN

Huomioitavat seikat:

1) Kaappi pysyy tasapainossa, vaikka ovet ovat auki, mutta ovissa ei saa roikkua.

2) Kaapin hyllyille ja ritilöille saa laittaa tavaraa enintään 40 kg. Painon on jakaannuttava tasaisesti.

3) Kaapin laatikoiden päällä ei saa istua eikä niihin saa nojailla.

4) Jos kaappi menee rikki, sen läheisyydessä ei saa kävellä avojaloin, lattia sen ympärillä ei saaolla

märkä eikä kaappia saa käsitellä märin käsin (sähköiskuvaara!).

5.1.4 Laitteen kytkeminen pois päältä

Kytke laite pois päältä laittamalla sen virtakytkin OFF- tai O-asentoon, jolloin sen merkkivalo sammuu.

Lue huolellisesti seuraavat ohjeet, jotta kaappi toimii parhaalla mahdollisella tavalla.

Pidä kaappi puhtaana, jotta sen käyttöikä olisi mahdollisimman pitkä.

• Poista kaapista mahdolliset ruoantähteet aina työpäivän päättyessä. Ennen kuin alat puhdistaa kaappia, kytke kaappi irti virransyötöstä ja laita virtakytkin OFF- tai O-asentoon. Kaappien sisätilojen pohjalla on poistoaukko, joka helpottaa puhdistamista ja jonka kautta elintarvikkeista mahdollisesti valuneet nesteet valuvat pois. Poistoaukon tulppa kannattaa irrottaa ja puhdistaa, jotta se ei pääse tukkeutumaan ja ettei kaapin pohjalle pääse kertymään nesteitä.

• Älä käytä kaapin puhdistamisessa naarmuttavia, korroosiota aiheuttavia tai happamia tuotteita, klooripohjaisia puhdistusaineita, liuottimia tai öljypohjaisia aineita.

• Älä puhdista kaappia painepesurilla.

• Ole varovainen kaapin lauhduttimen lähettyvillä korkeiden lämpötilojen vuoksi, jotka voivat aiheuttaa palovammoja. Lauhduttimen puhdistaminen: Vältä puhdistamisen aikana vääntämästä lauhduttimen alumiinisia siivekkeitä. Se voi heikentää lauhduttimen tuuletusta, josta voi aiheutua vakavia vaurioita laitteelle, jolloin laitteen korjaus ei kuulu takuuseen.

• Tarkista, että ovet menevät kunnolla kiinni.

• Jos laitteen johtoja on vaihdettava, niiden on oltava poikkipinta-alaltaan/kooltaan samantyyppisiä.

• Ohjauspaneelin suojakannen on oltava paikallaan. Jos se joudutaan irrottamaan, se on kiinnitettävä kunnolla takaisin paikalleen.

• Seuraavat asiat on annettava laitehuollon tarkastettavaksi kaksi kertaa vuodessa: o liitäntöjen kunto o komponenttien kunto.

• Jos laitteen virtajohto vaurioituu, se on annettava valmistajan, laitemyyjän huolto-osaston tai valtuutetun asentajan vaihdettavaksi henkilö- tai omaisuusvahinkojen välttämiseksi.

5.2.2 Laite pois käytöstä pidemmän aikaa

Jos laite on pois käytöstä pidemmän aikaa (lomien, yrityksen tilapäisen sulkemisen tms. takia), toimi seuraavasti:

• Puhdista laite huolellisesti.

• Katkaise virransyöttö pääkytkimestä.FIN

Seuraavassa on ohjeita mahdollisten toimintahäiriöiden ja vikojen varalta. Taulukossa on esitetty mahdollisia syitä ja annetaan ohjeita häiriöiden selvittämiseksi. Epäselvissä tapauksissa tai mikäli ongelmaa ei saa selvitettyä seuraavilla ohjeilla, on otettava yhteyttä huoltoon.

Älä koske laitteen sähköisiin osiin, koska niissä saattaa olla hengenvaarallinen jännite. ONGELMA MAHDOLLINEN SYY RATKAISU Laite ei toimi Laitteessa ei ole virta päällä. Katso, onko laitteeseen laitettu virta päälle. Jos merkkivalo palaa, laitteessa on virta päällä. Riittämätön lämpötila Laitteen sijoituspaikka Katso, ettei laitteen lähellä ole lämmönlähteitä. Termostaatin parametrit Katso, että termostaatin asetuslämpötila on jääkaapeissa noin 0 ºC ja pakastimissa noin -20 ºC. Tarkista asia painamalla "set"-painiketta..

Käyttöympäristön lämpötila Tarkista, että ympäristön lämpötila on alle +32 ºC pakastimilla +38 ºC kylmäpöydillä. Ne ovat kaappien käyttöympäristön maksimilämpötilat. Elintarvikkeiden sijoittelu kaapissa Katso, etteivät elintarvikkeet estä ilmankiertoa ja että ruokaa säilytetään kaapissa tarpeeksi kauan, että se ehtii jäähtyä. Lauhdutin on likainen Tarkista, että lauhdutin on puhdas. Ota huomioon, että mitä puhtaampi laite on, sitä enemmän energiaa säästyy. Puhdistustarve riippuu laitteen sijoituspaikan olosuhteista. Jos lauhdutin on likainen, ota yhteyttä huoltoon. Outo tai kova Ääni Laite ei ole suorassa tai ovet eivät ole kunnolla kiinni. Tarkista, että laite on suorassa ja että ovet menevät kunnolla kiinni. Liikkuvissa osissa on esteitä Tarkista, ettei mikään ota kiinni laitteen liikkuviin osiin. Tämän käyttöohjeen mukana toimitetaan termostaatin käyttöohje.

Eurooppalaisessa sähköisten ja elektronisten laitteiden hävittämistä koskevassa direktiivissä 2012/19/EU (WEEE) määrätään, että käytöstä poistettuja laitteita ei saa hävittää tavallisen jätteen tavoin. Käytöstä poistetut laitteet on kerättävä erikseen, jotta niiden materiaalit voidaan kierrättää ja estää samalla haitat ympäristölle ja ihmisten terveydelle. Laitteissa on rastilla merkittyä jäteastiaa kuvaava merkintä, joka muistuttaa laitteiden erillisestä keräämisestä. Tarkempia tietoja käytöstä poistettujen laitteiden hävittämisestä saa paikallisilta jätehuoltoviranomaisilta tai laitteen myyjältä.

HUOMAUTUS: Jos laitteeseen tulee jokin vika, jota ei ole mainittu taulukossa, on otettava yhteyttä huoltoon. Valmistaja pidättää itsellään oikeuden tehdä muutoksia laitteen teknisiin ominaisuuksiin ilmoittamatta siitä etukäteen.SE
