Produkttyp	Professioneller Kühltisch
Abmessungen (ca.)	Länge: 1352 mm, Tiefe: 700 mm, Höhe: 850 mm (Richtwerte, siehe Typenschild)
Nettogewicht	144 kg (Beispiel, je nach Modell)
Stromversorgung	230 V ~ 50 Hz, 0,9 A
Schutzart	IPX5
Kältemitteltyp	R-600a (HC)
Kältemittelmenge	98 g
Temperaturbereich	+8 °C bis -2 °C (Kühlung)
Klimaklasse	4 (N): bis +38 °C Umgebung
Kühlleistung (Beispiel)	250 W/h bis 522 W/h je nach Größe
Verwendungszweck	Aufbewahrung von Getränken und Lebensmitteln im professionellen Umfeld
Installation	Durch einen autorisierten Techniker; Abstand hinten 50 mm, seitlich 30 mm, oben 500 mm
Reinigung	Klares Wasser und neutrales Reinigungsmittel; keine scheuernden oder chlorhaltigen Produkte verwenden
Kondensatorwartung	Regelmäßige Reinigung durch den technischen Dienst, um Verschmutzung zu vermeiden
Elektrische Sicherheit	Erdung erforderlich; magnetothermischer und Fehlerstromschutz 30 mA
Garantie	Nicht angegeben; wenden Sie sich an den Kundendienst

Häufig gestellte Fragen - GCR1352X Scancool

Wie installiere ich den Kühltisch GCR1352X?

Die Installation muss von einem autorisierten Techniker durchgeführt werden. Achten Sie auf die Abstände: 50 mm hinten, 30 mm an den Seiten und 500 mm nach oben. Das Gerät muss waagerecht auf einer ebenen Fläche stehen. Schließen Sie bei Bedarf den Ablauf an.

Was ist die empfohlene Betriebstemperatur?

Für die Aufbewahrung frischer Produkte ist die Temperatur zwischen +8 °C und -2 °C einstellbar. Der Thermostat ermöglicht die Anpassung des Sollwerts. Für gefrorene Produkte ist ein spezielles Modell erforderlich (Temperatur -18 °C bis -22 °C).

Wie reinige ich den Kühltisch?

Trennen Sie das Gerät vom Stromnetz und verwenden Sie ein feuchtes Tuch mit klarem Wasser und etwas neutralem Reinigungsmittel. Verwenden Sie niemals scheuernde, säurehaltige oder chlorhaltige Produkte. Spülen Sie mit klarem Wasser ohne direkten Strahl. Reinigen Sie regelmäßig den Kondensator mit Hilfe des technischen Dienstes.

Was tun bei Störung oder unzureichender Temperatur?

Überprüfen Sie zuerst die Stromversorgung und ob der Schalter auf ON steht. Stellen Sie sicher, dass keine Wärmequelle in der Nähe ist und der Kondensator sauber ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den technischen Dienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Schließen die Türen richtig?

Überprüfen Sie die Ausrichtung des Geräts durch Einstellen der Füße. Wenn die Türen nicht richtig schließen, kann dies zu Kälteverlust und Überverbrauch führen. Passen Sie die Nivellierung an oder kontaktieren Sie den technischen Dienst.

Kann ich warme Speisen in den Tisch stellen?

Nein, es wird nicht empfohlen, warme Speisen oder Behälter einzulegen. Dies stört die Temperatur und kann das Gerät beschädigen. Lassen Sie die Speisen auf Raumtemperatur abkühlen, bevor Sie sie hineinstellen.

Wie verfahren bei längerer Abwesenheit?

Reinigen Sie das Gerät gründlich, leeren Sie es und trennen Sie es vom Stromnetz, indem Sie den Schalter auf OFF stellen. Lassen Sie die Türen einen Spalt offen, um Schimmelbildung zu vermeiden.

Welche Art von Kältemittel wird verwendet?

Das Modell GCR1352X verwendet das Kältemittel R-600a (Isobutan), ein natürliches Kältemittel. Die Füllmenge beträgt 98 g. Für jeden Eingriff in den Kältekreis wenden Sie sich an einen qualifizierten Fachmann.

Der Tisch gibt seltsame Geräusche von sich, was tun?

Überprüfen Sie zuerst die Nivellierung des Geräts und ob die Türen richtig schließen. Stellen Sie sicher, dass kein Gegenstand an beweglichen Teilen reibt. Wenn das Geräusch anhält, kontaktieren Sie den technischen Dienst.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Dieses Gerät unterliegt der europäischen Richtlinie 2012/19/EU (WEEE). Entsorgen Sie es nicht mit dem Hausmüll. Bringen Sie es zu einer zugelassenen Sammelstelle oder wenden Sie sich an Ihre Gemeindeverwaltung, um das Verfahren zu erfahren.

BEDIENUNGSANLEITUNG GCR1352X Scancool

Verschiedene Abmessungen für Ferntische

ALLGEMEINE EIGENSCHAFTEN

CARATTERISTICHE GENERALI

CHARAKTERYSTYKA OGÓLNA

YLEISET OMINAISUUDET

GENERELLE EGENSKABER

Tabla 1/ Tableau 1/ Table 1/ Tabelle 1/ Tabella 1/ Tabela 1/ Tabel 1 / Taulukko 1 /Tabell 1 / Tabel 1

Modelo Modèle Model Modell Modello Model Model Model Malli Modell Model	Temp.	Gas Gaz Gas Gas Gas Gas Gas Gas Gas Gas Gas	Potencia frigorífica (W) Puissance frigorifique (W) Refrigerated power (W) Kühleistung (W) Potenza frigorifera (W) Moc chlodzenia (W) Koelvermogen (W) Jäähdytysteho (W) Kylkraft (W) Køleeffekt (W)	W x D x H exterior (mm) L x P x H extérieur (mm) W x D x H external (mm) B x H x T außen (mm) W x D x H exterior (mm) W x D x H zewnętrzne (mm) B x D x H (mm) L x S x K (mm) ulkomitat B x D x H (mm) B x D x H ekstern (mm)	Peso neto (kg) Poids net (kg) Net Weight (kg) Nettogewicht (kg) Peso netto (kg) Masa netto (kg) Netto gewicht (Kg) Nettopaino Nettovikt (Kg) Nettovægt (kg)
GCR1352X	+	R-600a	296	1342x 700x 850	107
GCR1803X	+	R-600a	296	1792x 700x 850	132
GCR2254X	+	R-600a	357	2242x 700x 850	157
GTPB1353X	+	R-600a	296	1342x 700x 584	103
GTPB1805X	+	R-600a	296	1792x 700x 584	139
GTPB2257X	+	R-600a	357	2242x 700x 584	176
GCF1352X	-	R-290	364	1342x 700x 850	107
GCF1803X	-	R-290	364	1792x 700x 850	132

PANEL DE CONTROL

PANNEAU DE COMMANDE

CONTROL PANEL

BEDIENINGSPANEEEL

KONTROLLPANEL

BEDIENFELD

PANNELLO DI CONTROLLO

PANEL STEROWANIA

OHJAUSPANEELI

KONTROLPANEL

Fig. 18
Option 1

3.1 Allgemeine Eigenschaften 40

1. INSTALLATIONSANLEITUNG 41

4.1 Auspacken 41
4.2 Aufstellung und Nivellierung 41
4.3 Reinigung.... 42
4.4 Elektrischer Anschluss 42
4.5 Abwasseranschluss 42
4.6 Ferneinheiten 42
4.7 Wiederverwertung.... 43

1. ANWEISUNGEN FÜR BETRIEB UND INSTANDHALTUNG......44

5.1 Betrieb....44

5.1.1 Symbole auf dem Bedienfeld....44
5.1.2 Maschine einschalten 44
5.1.3 Funktionsweise der Maschine 44
5.1.4 Ausschalten der Maschine.... 45

5.2 Nützliche Hinweise 45

5.2.1 Instandhaltung 45
5.2.2 Längere Zeit außer Betrieb 45

1. ANOMALIEN, WARNUNGEN UND STÖRUNGEN 45
2. WIEDERVERWERTUNG DES PRODUKTS....46

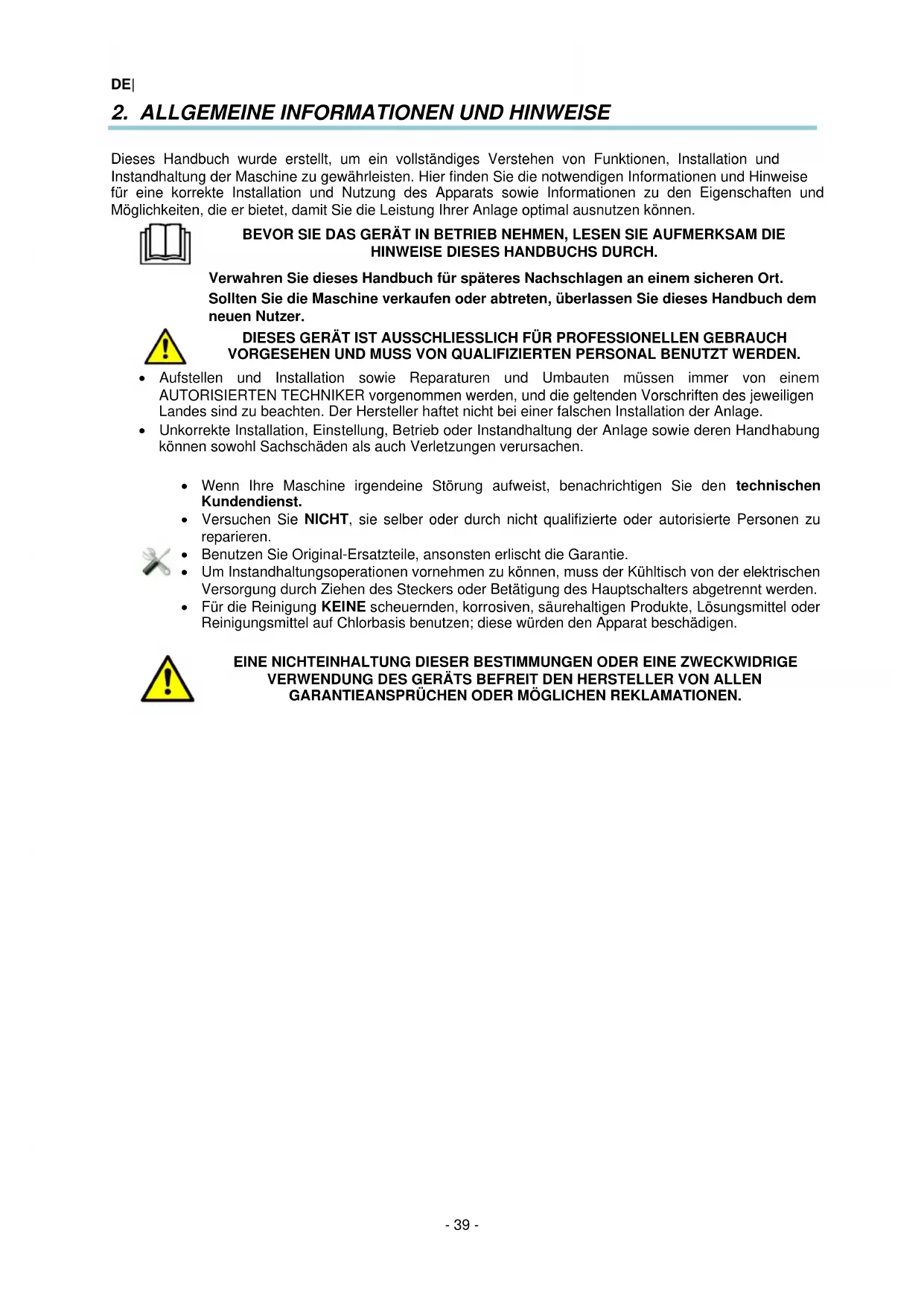

2. ALLGEMEINE INFORMATIONEN UND HINWEISE

Dieses Handbuch wurde erstellt, um ein vollständiges Verstehen von Funktionen, Installation und Instandhaltung der Maschine zu gewährleisten. Hier finden Sie die notwendigen Informationen und Hinweise für eine korrekte Installation und Nutzung des Apparats sowie Informationen zu den Eigenschaften und Möglichkeiten, die er bietet, damit Sie die Leistung Ihrer Anlage optimal ausnutzen können.

BEVOR SIE DAS GERÄT IN BETRIEB NEHMEN, LESEN SIE AUFMERKSAM DIE HINWEISE DIESES HANDBUCHS DURCH.

Verwahren Sie dieses Handbuch für späteres Nachschlagen an einem sicheren Ort. Sollten Sie die Maschine verkaufen oder abtreten, überlassen Sie dieses Handbuch dem neuen Nutzer.

DIESES GERÄT IST AUSSCHLIESSLICH FÜR PROFESSIONELLEN GEBRAUCH VORGESEHEN UND MUSS VON QUALIFIZIERTEN PERSONAL BENUTZT WERDEN.

• Aufstellen und Installation sowie Reparaturen und Umbauten müssen immer von einem AUTORISIERTEN TECHNIKER vorgenommen werden, und die geltenden Vorschriften des jeweiligen Landes sind zu beachten. Der Hersteller haftet nicht bei einer falschen Installation der Anlage.
• Unkorrekte Installation, Einstellung, Betrieb oder Instandhaltung der Anlage sowie deren Handhabung können sowohl Sachschäden als auch Verletzungen verursachen.

• Wenn Ihre Maschine irgendeine Störung aufweist, benachrichtigen Sie den technischen Kundendienst.
• Versuchen Sie NICHT, sie selber oder durch nicht qualifizierte oder autorisierte Personen zu reparieren.
• Benutzen Sie Original-Ersatzteile, ansonsten erlischt die Garantie.
• Um Instandhaltungsoperationen vornehmen zu können, muss der Kühltisch von der elektrischen Versorgung durch Ziehen des Steckers oder Betätigung des Hauptschalters abgetrennt werden.
• Für die Reinigung KEINE scheuernden, korrosiven, säurehaltigen Produkte, Lösungsmittel oder Reinigungsmittel auf Chlorbasis benutzen; diese würden den Apparat beschädigen.

EINE NICHEINHALTUNG DIESER BESTIMMUNGEN ODER EINE ZWECKWIDRIGE VERWENDUNG DES GERÄTS BEFREIT DEN HERSTELLER VON ALLEN GARANTIEANSPRÜCHEN ODER MÖGLICHEN REKLAMATIONEN.

3. PROJEKTDATEN

Sämtliche Geräte verfügen über ein Typenschild, wodurch sie identifiziert werden, und mit den technischen Eigenschaften. Es befindet sich auf einer der Seiten der Maschine. Entfernen Sie dieses Schild nicht vom Gerät.

Erläuterung des Typenschilds an Ihrem Gerät. In entfernten tabellen die kühlmittel, last oder strom felder sind nicht ausgefüllt, da die Installation nicht bekannt ist

CE12 19038252 PL1132470571 1 Made in EU MOD GCP-701 L 2 SN 8101136688 3 2018/06 230V 4 50Hz 5 1N 0,9 A 6 IPX5 Pot. Frigorifica 7 809 W Lámpara Lamp 0 Descarche Defrost Refrig. Capacity Calefactor Heater 0 Clase Climat. Climate Class 4 Temp. -2 +8 °C Peso Neto Net Weight 144 KG Agente Expandente Blowing Agent CO2 Condensación Condensation Vent. PCAGWP 3 Refrigerant R-600a 10 Carga Refrig. Refrig. Weight 98 g 11

NUMMER	BESCHREIBUNG
1	HERSTELLERFIRMA
2	MODELL
3	SERIENNUMMER
4	ARBEITSSPANNUNG
5	FREQUENZ
6	STROMSTÄRKE
7	KÜHLLEISTUNG (W)
8	KLIMAKLASSE (N=4)
9	ARBEITSTEMPERATUR
10	GASTYP DES KÄLTEMITTELS
11	GRAMM KALTEGAS
12	VORSCHRIFTEN

Anmerkung: Diese Plakette ist ein Beispiel.

Teilen Sie dem technischen Kundendienst, wenn Sie ihn kontaktieren, die angegebenen Charakteristika mit.

3.1 Allgemeine Eigenschaften

Der Tisch, den Sie erworben haben, wurde für die Konservierung von Getränken und Lebensmitteln entwickelt. Wir empfehlen Ihnen, keine heißen Nahrungsmittel oder Behälter unterzubringen, keine chemischen oder ätzenden Produkte oder Medikamente zu lagern und eine unsachgemäße Verwendung des Gerätes zu vermeiden.

Je nachdem, welches Kühltischmodell Sie erworben haben, können verschiedene Klassifizierungen aufgestellt werden. Diese hängen von der Temperatur, die erreicht werden soll, ab.

TP (TP, TPB) /TS	R-600a (HC)	KÜHLUNG (+ 8 bis -2 ° C.)	Geeignet für die Konservierung von frischen Produkten oder vorgekochten Lebensmitteln über einen kurzen Zeitraum sowie für die Kühlung von Getränken.
TN	R-290 (HC)	AUFBEWAHRUNG VON TIEFKÜHLKOST (-18 bis -22° C.)	Konservieren zuvor tiefgefrorene Produkte über einen längeren Zeitraum (sechs Monate).

Der Tisch, den Sie erworben haben, wurde für die Konservierung von Getränken und lebensmitteln entwickelt. Wir empfehlen Ihnen, keine heißen Nahrungsmittel oder Behälter unterzubringen, keine chemischen oder ätzenden Produkte oder Medikamente zu lagern und eine unsachgemäße Verwendung des Gerätes zu vermeiden.

Die Funktionsgrenzen für einen Tisch der Klimaklasse 4 sind:

Umgebung	Grenzwert
Raumtemperatur (°C)	+38°C
Kondensationstemperatur (°C)	+54°C
Relative Luftfeuchtigkeit: (%)	60%

Für die Abmessungen des erworbenen Geräts sehen Sie in den Abbildungen 1 bis 5 nach; auf Tabelle 1 finden Sie die allgemeinen Charakteristiken.

4. INSTALLATIONSANLEITUNG

Aufstellen und Installation sowie Reparaturen und Umbauten müssen immer von einem AUTORISIERTEN TECHNIKER vorgenommen werden, und die geltenden Vorschriften des jeweiligen Landes sind zu beachten.

Unkorrekte Installation, Einstellung, Betrieb oder Instandhaltung der Anlage sowie deren Handhabung können sowohl Sachschäden als auch Verletzungen verursachen.

4.1 Auspacken

Packen Sie die Maschine aus und überprüfen Sie, ob sie während des Transports Schäden erlitten hat. In diesem Falle benachrichtigen Sie umgehend Ihren Lieferanten und den Spediteur. Benutzen Sie im Zweifelsfalls die Maschine nicht, bis der Umfang des Schadens analysiert worden ist.

Die Verpackungselemente (Kunststoffe, expandiertes Polyurethan, Klammern usw.) dürfen nicht in die Hände von Kindern gelangen, da sie eine potenzielle Gefahr darstellen.

Die Handhabung der Maschine muss mit einem Hubwagen oder ähnlichem erfolgen, um die Struktur der Maschine nicht zu beschädigen. Transportieren Sie die Maschine zu dem Ort, an dem sie installiert werden soll, und anschließend packen Sie sie aus.

Die für die Verpackung benutzten Elemente sind vollständig recyclerbar und müssen in die entsprechenden Container gegeben werden.

4.2 Aufstellung und Nivellierung

Der Bereich, an dem der Tisch aufgestellt werden soll, muss frei und sauber sein. Es muss vermieden werden, dass das Kühlgebläse Materialien aufsaugt, die sich anschließend auf den Flügeln des Kondensators ablagern, was die Effizienz des Systems beeinträchtigt.

Entfernen Sie die Palette und achten Sie dabei darauf, nicht gegen das Möbel zu stoßen. Der Tisch kann jetzt nivelliert werden, in dem die Füße herein- oder herausgeschraubt werden. Nach dem Nivellieren kann der Schutzfilm auf dem Edelstahl entfernt mit einem stumpfen Gegenstand entfernt werden. Keinen Cutter nehmen, denn dieser könnte den Stahl beschädigen.

a b

A: KÖRPER DES FUSSES

B: GEWINDE:

Nach rechts drehen, um das Möbel zu senken

Nach links drehen, um das Möbel anzuheben

Die Tabelle, in seiner endgültigen Position, sollte mich 500 von der Wand 50 mm in seiner hinteren Position 30 auf der Seite und Decke getrennt werden.

Wenn die Maschine Räder hat, achten Sie darauf, sie auf einer ebenen Fläche aufzustellen.

Achten Sie bei der Inbetriebnahme darauf, dass sich keine Wärmequelle in der Nähe befindet.

Für ein perfektes Funktionieren der Elemente, aus denen das Kühlsystem besteht, ist es äußerst wichtig, dass die Luftanschlüsse, sowohl das Gebläse im Tischinneren als auch der Luftzugang zum Kondensator, nicht verstopft sind. Den Tisch nicht im Freien installieren.

Keine Elemente durch die Schutzgitter der Gebläse oder in den Kühlbereich einführen.

4.3 Reinigung

Die erste Reinigung muss mit Wasser und einem neutralen Reiniger vorgenommen werden. Sobald der Tisch sauber und trocken ist, bauen Sie das Zubehör an den dafür vorgesehenen stellen, je nach Ihren Wünschen ein.

Wir empfehlen, den tisch täglich von außen mit einem feuchten tuch zu reinigen, in richtung des Edelstahls. Es sollten auf keinen Fall Schleifmittel oder Produkte, die chlor enthalten, verwendet werden.

Mit klarem Wasser nachspülen, jedoch direkten Wasserstrahl vermeide

4.4 Elektrischer Anschluss

Der elektrische Anschluss des Geräts muss immer von einem AUTORISIERTEN TECHNIKER vorgenommen werden.

Die geltenden Vorschriften bezüglich Anschlüsse an das Stromnetz für jedes Land sind zu beachten.

• Überprüfen Sie, ob die Versorgungsspannung und die Frequenz mit den auf dem Typenschild der Maschine angegebenen übereinstimmen.
• Es ist unbedingt erforderlich, dass die elektrischen Installationen, an denen der Tisch angeschlossen wird, GEERDET und mit thermischem Überlastschutz und Ausgleich ausgestattet ist (wir empfehlen 30 mA.)
• Stellen Sie sicher, dass der Querschnitt des Versorgungsanschlusses für den zu erwartenden Verbrauch ausreicht.
• Die elektrische Steckbuchse muss vom Typ Schuko sein, da das Kabel in Ihrem Schrank von diesem Typ ist (auch Typ F oder CEE 7/4" genannt) ist, mit Klemmen 4, 8 mm und Erdung. Aus Sicherheitsgründen ist eine Verlängerung des Stromeingangskabels verboten. Außerdem werden die Schränke auf Bestellung mit Eingangskabeln vom Typ H (England) und Typ B (Amerika) ausgeliefert.

- Wenn Sie an der Installation der Maschine eine Störung feststellen sollten, benachrichtigen Sie umgehend Ihren Lieferanten.

Die Nichteinhaltung der Spezifizierungen des Herstellers oder eine nicht sachgemäße Installation entbindet den Hersteller von jeder Haftung auf Personenschäden oder Sachschäden an der Maschine.

Die elektrischen Eigenschaften Ihres Geräts entnehmen Sie der Typenschild. Abschnitt 3. Es gibt Versionen mit 230 V 50 Hz und 115 V 60 Hz.

4.5 Abwasseranschluss

Es wäre zu empfehlen, das allgemeine Abwassernetz in der Nähe des Tisches zu haben. In den Abbildungen 1 bis 5 finden Sie die Position des Ablaufsystems der Maschine.

4.6 Ferneinheiten

Dieser Abschnitt gilt nur für Ferneinheiten. Die Installation darf nur von qualifiziertem technischen Personal vorgenommen werden. Neben den Anforderungen aus dem vorangehenden Abschnitt möchten wir in diesem Abschnitt dem Installateur eine Hilfe anbieten.

An dem Kühlgerät wurde ein Test auf Lecks durchgeführt, es wurde werksseitig evakuiert und der Thermostat wurde programmiert.

TABELLE DER ZU INSTALLIERENDEN KÜHLLEISTUNG JE NACH ABMESSUNGEN DES TISCHES (für Entfernungen von maximal 6 m)
GRÖSSE TISCH	NEGATIVE(Data CECOMAF -23.3°C)	POSITIVE(Data CECOMAF -10°C)
TISCH 102/107	522 W/h	250 W/h
TISCH 147/ 169	639 W/h	300 W/h
TISCH 192/ 222	753 W/h	460 W/h

Die aus dem Möbel herausragenden Kupferleitungen sind lang genug, um verlötet zu werden. Notfalls kann das Seitenteil abgenommen werden; befolgen Sie dazu bitte diesen Schritten. Schrauben lockern (mit Arbeitsplatte) oder herausnehmen (ohne Arbeitsplatte); es handelt sich um hexagonale Schrauben M4. Anschließend verschieben Sie das Seitenteil in Pfeilrichtung.

Mit Arbeitsplatte tubos

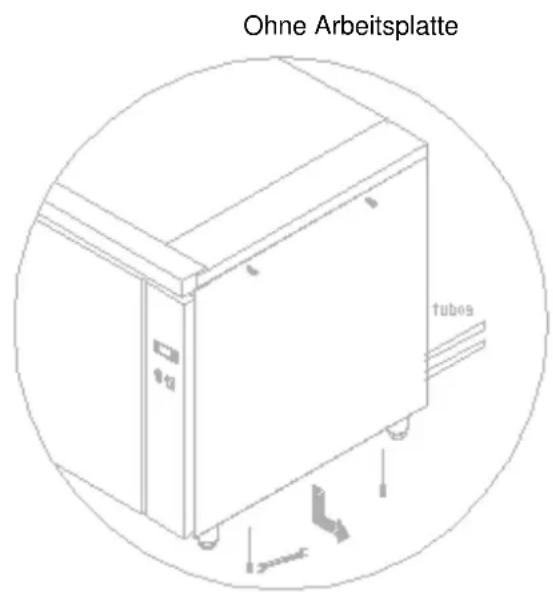

Ohne Arbeitsplatte tubes

Die elektrische Installation befindet sich in der Steuertafel; nur die obere Schraube lösen, die beiden unteren herausdrehen und nach unten verschieben.

Nachdem das Kabel der Kondensatoreinheit angeschlossen worden ist, vor dem erneuten Schließen nicht die Erdung vergessen.

Anmerkungen zu dem Anschluss von Leitungen und der elektrischen Installation (Abbildung 8)

• Die Verlötung muss hart erfolgen, also mit Silber anstelle von Zinn.
• Das Kapillar wird mit dem Möbel ausgeliefert.
• Das Kühlsystem evakuieren.
- Geeignetes Kühlgas in den gewählten Kompressor geben.
- Das Möbel gemäß dem beiliegenden Schaltplan verkabeln.

- Falls die Distanz größer als 6 Meter sein sollte, werden eine größere Kondensatoreinheit und der Einsatz eines Expansionsventils empfohlen, da das Kapillar die Rückführung des Gases zum Kompressor nicht garantiert. Und den Einsatz, wenn nötig, von Siphons für die Rückführung des Öls.

4.7 Wiederverwertung

Die Verpackung dieses Produkts besteht aus:

• Holzpalette
• Karton.
  • Bänder aus Polypropylen
  • Polyurethan expandiert

Alle benutzten Verpackungsmaterialien für diese Maschine sind wiederverwertbar. Eine korrekte Entsorgung dieser Produkte hilft daher bei der Erhaltung der Umwelt. Weitere Informationen zur Wiederverwertung dieser Produkte erhalten bei der zuständigen Stelle in Ihrer örtlichen Verwaltung. Entsorgen Sie diese Materialien gemäß den geltenden Vorschriften.

5. ANWEISUNGEN FÜR BETRIEB UND INSTANDHALTUNG

BEVOR SIE DAS GERÄT IN BETRIEB NEHMEN, LESEN SIE AUFMERKSAM DIE HINWEISE DIESES HANDBUCHS DURCH.

DIESES GERÄT IST AUSSCHLIESSLICH FÜR PROFESSIONELLEN GEBRAUCH VORGESEHEN UND MUSS VON QUALIFIZIERTEN PERSONAL BENUTZT WERDEN.

5.1 Betrieb

Im Anschluss werden die Schritte erläutert, die für den Betrieb des Kühltisches eingehalten werden müssen, und es werden sämtliche Funktionsmöglichkeiten gezeigt.

5.1.1 Symbole auf dem Bedienfeld

Das Bedienfeld besteht aus einem Einschaltknopf und einem Thermostat. In Abbildung 6 können Sie seine Einzelheiten sehen.

5.1.2 Maschine einschalten

• Nachdem der Innenraum des Möbels gereinigt worden ist, an das elektrische Versorgungsnetz anschließen und den Schalter auf ON oder I stellen; der Schalter muss aufleuchten.
  • Die vom Thermostat angezeigte Temperatur ist die Lufttemperatur im Inneren des Tisches.
• Drei Minuten nach dem Einschalten muss das Led „Kompressor in Betrieb“ dauerleuchten. (Fig. 7.2)
• Bei der Temperatur, die anfangs in der Temperaturanzeige erscheint, handelt es sich um die Raumtemperatur. Wenn die Türen geschlossen sind, sinkt die Temperatur bei laufender Maschine bis zum eingestellten Wert.
• Negative Tische sind mit einem Abtauvorgang ausgestattet, der zwei Stunden nach Inbetriebnahme einsetzt.
• Der Kühltisch muss seine Arbeitstemperatur erreicht haben, bevor die Ware eingelegt werden kann.

5.1.3 Funktionsweise der Maschine

Die von Ihnen erworbene Maschine ist für die Konservierung von Getränken und Lebensmitteln vorgesehen. Wir empfehlen:

1) Um eine bessere Leistung zu erzielen, legen Sie keine heißen Lebensmittel in den Kühltisch ein, oder Getränke, deren Verpackung nicht geschlossen ist.
2) Keine heißen Lebensmittel oder Behälter und keine chemischen oder korrosiven Produkte oder Medikamente einlegen, und einen nicht sachgemäßen Gebrauch des Möbels vermeiden.
3) Die Lebensmittel und ihre Aromen durch ein luftdichtes oder Kunststoffsystem schützen und so einlegen, dass eine gute Luftzirkulation gewährleistet ist.
4) Die Lebensmittel nicht ohne Schutz einlegen, um Oxidierungen des Geräts zu vermeiden.
5) So weit wie möglich ein häufiges Öffnen der Türen vermeiden, und vor allem die Türen nicht offenstehen lassen.
6) Den Tisch nicht überlasten.

7) Momentane Unterbrechung der elektrischen Versorgung. Wenn die Unterbrechung nicht länger als 20 Minuten dauert, müssen keine Maßnahmen getroffen werden; nur so weit wie möglich die Türen nicht öffnen, um keine Temperatur zu verlieren. Wenn die Unterbrechung länger als die genannten 20 Minuten dauert, muss überprüft werden, ob die Lebensmittel nicht ihren kritischen Punkt überschritten haben. Darauf achten, dass sie nicht verdorben sind, und ein Öffnen der Türen vermeiden.

Die maximale Temperatur, bei denen die Lebensmittel nicht beginnen zu verderben, sind:

Möbeltyp	Maximale Temperatur Produkt
Kühlung	+ 10°C
Gefrieren	- 15°C

8) Das Abtauwasser wird über eine Leitung zu einem Verdunstungsbehälter hinter dem Kondensator geleitet, wo es durch die Kondensatorwärme verdunstet.

Vorsichtsmaßnahmen:

1) Die Stabilität der Türen ist, auch im geöffneten Zustand, garantiert; es ist allerdings streng verboten, sich auf ihnen abzustützen.
2) Tische mit Schubladen sollten mit höchstens 40 kg beladen werden. In jeder Schublade muss, je nach Fall, die Ladung gleichmäßig verteilt werden. Wir empfehlen, nicht mehr als eine Schublade gleichzeitig zu öffnen, um ein mögliches Umstürzen des Möbels zu vermeiden.
3) Es ist ebenfalls nicht gestattet, sich auf den Schubladen zu setzen oder sich darauf abzustützen
4) Im Falle einer Störung ist es nicht erlaubt, sich bei feuchtem Boden oder mit feuchten Händen dem Kühltisch barfuß zu nähern.

5.1.4 Ausschalten der Maschine

Den Schalter auf OFF oder 0 stellen, um den Kühltisch auszuschalten. Der Schalter leuchtet nicht mehr.

5.2 Nützliche Hinweise

Lesen Sie aufmerksam die nützlichen Hinweise im Anschluss, damit Sie den gesamten Leistungsumfang Ihres Kühltisches optimal nutzen können.

5.2.1 Instandhaltung

Führen Sie die anstehenden Reinigungsoperationen durch, damit Ihre Maschine ein dauerhaftes Nutzleben hat.

- Entfernen Sie am Ende eines jeden Arbeitstags Rückstände aus der Maschine. Bevor irgendwelche Reinigungsoperationen durchgeführt werden, müssen das Gerät vom Stromnetz abgenommen und der Hauptschalter auf OFF oder 0 gestellt werden. Die Kühltische sind mit Abflüssen ausgestattet, um das Reinigen zu erleichtern und für einen eventuellen Abgang von Flüssigkeiten, die aus den Lebensmitteln ausgetreten sind. Bei den Reinigungsoperationen muss unbedingt der Stopfen des Abflusses abgenommen und gesäubert werden, um ein Verstopfen durch die Mitnahme von Feststoffen zu vermeiden Möglicherweise vorhandene Flüssigkeiten sollen sich nicht aufstauen.

- Für die Reinigung keine scheuernden, korrosiven, säurehaltigen Produkte, Reinigungsmittel auf Chlorbasis, Lösungsmittel oder Reinigungsmittel auf Benzinbasis benutzen.

- Maschine nicht mit Wasserdruck reinigen.

- Reinigung des Kondensators: Bei der Reinigung darauf achten, dass die Aluminiumflügel des Kondensators nicht verbogen werden. Ansonsten hätte die Luft keinen Durchgang und würde nicht kondensieren, was zu einer schweren Beschädigung des Geräts führen kann, deren Reparatur nicht von der Garantie gedeckt wird.

- Überprüfen, ob die Türen perfekt schließen.

- Die notwendigen Vorsichtsmaßnahmen treffen, bevor man im Bereich der Kondensatoreinheit eingreift, da bei einigen Elementen hohe Temperaturen herrschen, wodurch das Risiko von Verbrennungen besteht.

- Wenn Kabel ausgetauscht werden müssen, niemals ein neues Kabel mit einem geringeren Durchschnitt verwenden.

- Der Innendeckel der elektrischen Installation der Steuereinheit ist sehr wichtig. Wenn er abgenommen werden muss, bei der Wiedermontage darauf achten, dass er so dicht wie zuvor ist.

- Zweimal jährlich den technischen Kundendienst für die anstehenden Revisionen bestellen:

- Überprüfung des Zustands der Dichtungen

- Überprüfung des Zustands der Komponenten

- Wenn das Versorgungskabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von dessen Kundendienst oder von qualifiziertem Personal ausgetauscht werden.

5.2.2 Längere Zeit außer Betrieb

Falls die Maschine über einen längeren Zeitraum (Urlaub, saisonbedingtes Schließen usw.) nicht in Betrieb bleibt, berücksichtigen Sie die folgenden Richtlinien:

• Die Maschine gründlich säubern.
- Den Hauptschalter der elektrischen Versorgung ausschalten.

6. ANOMALIEN, WARNUNGEN UND STÖRUNGEN

DE|

Im Anschluss werden die Schritte gezeigt, die für den Fall einer Anomalie oder Funktionsstörung eingehalten werden müssen. In der folgenden Tabelle werden die möglichen Gründe und mögliche Lösungen angezeigt. Im Zweifelsfalle oder wenn Sie nicht in der Lage sind, den Fehler zu beseitigen, setzten Sie sich mit dem technischen Kundendienst in Verbindung.

Manipulieren Sie nicht selber die elektrischen Komponenten, da dies mit Lebensgefahr verbunden wäre, da diese Teile unter Netzspannung stehen.

ANOMALIE	MÖGLICHE URSACHE	ABHILFE
Der Kühltisch funktioniert nicht	Kein Strom vorhanden	Überprüfen Sie, ob Strom an den Kühltisch gelangt und der Hauptschalter eingeschaltet ist.
Ungenügende Temperatur	Standort des Tisches	Stellen Sie fest, ob sich in der Nähe eine Wärmequelle befindet.
	Parameter Thermostat	Überprüfen Sie, ob die eingestellte Temperatur des Thermostats bei 0°C in Kühlschränken und bei -20°C in Tiefkühlschränken liegt. Drücken Sie "Set", um es zu überprüfen.
	Raumtemperatur	Umgebungstemperatur für Tiefkühlschränke unter +32°C liegt. Bei Kühlschränke und Aufbewahrungsschränke für Fische soll die Umgebungstemperatur bis + 38 °C liegen. Das sind die garantierte maximale Arbeitstemperaturen für die Geräten.
	Unterbringung der Ware im Kühltisch	Stellen Sie sicher, dass die Ware perfekt eingelegt worden ist, ohne die Luftausgänge des internen Gebläses zu versperren, und dass die Zeit seit der Einlagerung für ein Einfrieren der Produkte ausreicht.
	Reinigung des Kondensators	Prüfen Sie, ob der Kondensator sauber ist: Es muss sich vergegenwärtigt werden, dass, je sauberer das Kuhlgerät ist, desto mehr Energie eingespart wird, ganz besonders was die Kondensatorflügel betrifft. Die Häufigkeit hängt von den Charakteristiken des Lokals ab. Im Falle einer Verschmutzung muss der technische Kundendienst für eine Reinigung bestellt werden.
Seltsame oder laute Geräusche	Schlechte Nivellierung und Türen schlecht verschlossen	Überprüfen Sie die Nivellierung des Möbels, und ob die Türen gut verschlossen sind.
	Reibungen im beweglichen Bereich des Kühltisches	Stellen Sie sicher, dass kein Objekt an einem beweglichen Element des Kühltisches reibt.

BEMERKUNG: Bei einer Störung, die nicht in dieser Tabelle aufgeführt worden ist, kontaktieren Sie Ihren technischen Kundendienst. Der Hersteller behält sich das Recht vor, ohne Vorankündigung Charakteristiken zu ändern.

Diesem Handbuch werden die Instruktionen zum installierten Thermostat beigelegt mit weiteren Einzelheiten zu diesem.

7. WIEDERVERWERTUNG DES PRODUKTS

Die europäische Norm 2012/19/EU über die Entsorgung von elektrischen und elektronischen Geräten bestimmt, dass Haushaltsgeräte nicht in derselben Weise wie fester Stadtmüll entsorgt werden dürfen. Altgeräte müssen getrennt entsorgt werden, um den Rückgewinnungs- und Wiederverwertungsprozentsatz der Materialien, aus denen sie bestehen, zu optimieren und mögliche Gefahren für Gesundheit und Umwelt zu vermeiden. Das Symbol des durchgestrichenen Abfalleimers befindet sich auf allen Produkten, um an die Verpflichtung zu einer getrennten Entsorgung zu erinnern. Weitere Informationen über die korrekte Entsorgung von Haushaltsgeräten können deren Eigentümer bei den zuständigen öffentlichen Stellen oder bei den Wiederverwertern erhalten.

1. INDICE

1. INDICE......47
2. INFORMAZIONI E AVVERTENZE GENERALI....48
3. DATI DEL PRODOTTO 49

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten.

Modell Nr: GCF1352X

Liste der Kundendienststellen:

Adresse	Scandomestic A/S
Kontakt-Nummer	7242 5571
Webseite	Scandomestic.dk
QR-Code	1220474
Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden;	Scandomestic A/S
Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen;	8 Jahre
Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.)	www.scandomestic.dk

Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.

SE

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten.

Modell Nr: GCF1803X

Liste der Kundendienststellen:

Adresse	Scandomestic A/S
Kontakt-Nummer	7242 5571
Webseite	Scandomestic.dk
QR-Code	1220521
Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden;	Scandomestic A/S
Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen;	8 Jahre
Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.)	www.scandomestic.dk

Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.

SE

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten.

Modell Nr: GCR1352X

Liste der Kundendienststellen:

Adresse	Scandomestic A/S
Kontakt-Nummer	7242 5571
Webseite	Scandomestic.dk
QR-Code	1220523
Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden;	Scandomestic A/S
Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen;	8 Jahre
Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.)	www.scandomestic.dk

Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.

SE

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten.

Modell Nr: GCR1803X

Liste der Kundendienststellen:

Adresse	Scandomestic A/S
Kontakt-Nummer	7242 5571
Webseite	Scandomestic.dk
QR-Code	1220532
Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden;	Scandomestic A/S
Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen;	8 Jahre
Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.)	www.scandomestic.dk

Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.

SE

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten.

Modell Nr: GCR2254X

Liste der Kundendienststellen:

Adresse	Scandomestic A/S
Kontakt-Nummer	7242 5571
Webseite	Scandomestic.dk
QR-Code	1220538
Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden;	Scandomestic A/S
Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen;	8 Jahre
Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.)	www.scandomestic.dk

Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.

SE

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten.

Modell Nr: GTPB1353X

Liste der Kundendienststellen:

Adresse	Scandomestic A/S
Kontakt-Nummer	7242 5571
Webseite	Scandomestic.dk
QR-Code	1342786
Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden;	Scandomestic A/S
Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen;	8 Jahre
Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.)	www.scandomestic.dk

Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.

SE

Modell nr: GTPB1353X

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten.

Modell Nr: GTPB1805X

Liste der Kundendienststellen:

Adresse	Scandomestic A/S
Kontakt-Nummer	7242 5571
Webseite	Scandomestic.dk
QR-Code	1342789
Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden;	Scandomestic A/S
Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen;	8 Jahre
Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.)	www.scandomestic.dk

Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.

SE

Zugang zu professioneller Reparatur, wie z.B. Internet-Seiten, Adressen, Kontaktdaten.

Modell Nr: GTPB2257X

Liste der Kundendienststellen:

Adresse	Scandomestic A/S
Kontakt-Nummer	7242 5571
Webseite	Scandomestic.dk
QR-Code	1342790
Relevante Informationen für die Bestellung von Ersatzteilen, direkt oder über andere Kanäle, die vom Hersteller, Importeur oder Bevollmächtigten zur Verfügung gestellt werden;	Scandomestic A/S
Der Mindestzeitraum, in dem Ersatzteile, die für die Reparatur des Geräts erforderlich sind, zur Verfügung stehen;	8 Jahre
Anleitung zum Ermitteln der Modellinformationen in der Produktdatenbank, wie in der Verordnung (EU) 2019/2019 definiert, mittels eines Weblinks, der auf die in der Produktdatenbank gespeicherten Modellinformationen verweist, oder eines Links zur Produktdatenbank und Informationen darüber, wie die Modellkennzeichnung auf dem Produkt zu finden ist.)	www.scandomestic.dk

Hinweis: Die Adresse oder Kontakttelefonnummer der Service-Website kann ohne vorherige Ankündigung geändert werden. Bitte bestätigen Sie, ob es sich bei der Servicestation um eine direkt mit unserem Unternehmen verbundene Einrichtung handelt, wenn Sie Dienstleistungen benötigen.

SE
