MANUALE UTENTE KX1692QS BLACK & DECKER

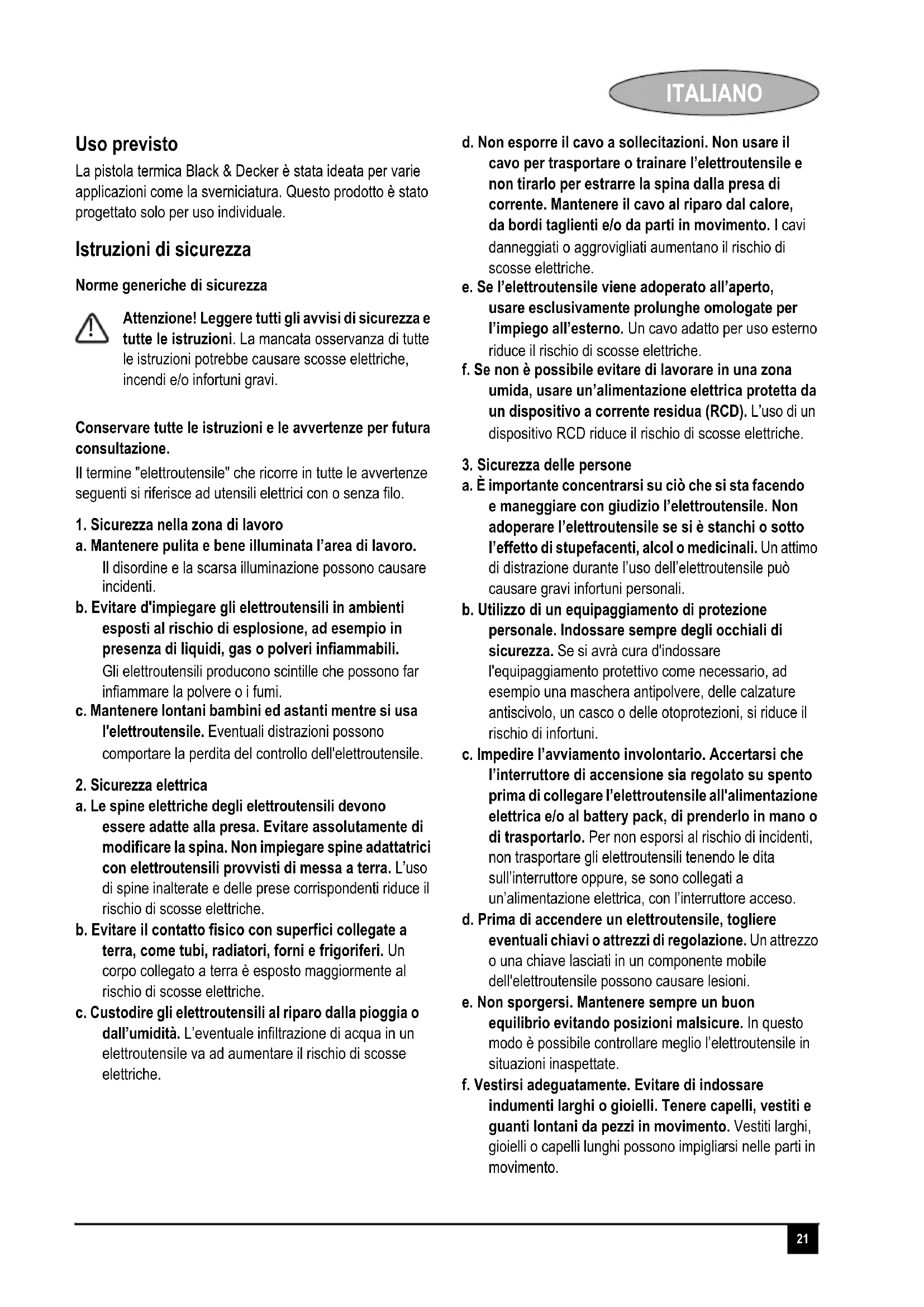

1. Sicurezza nella zona di lavoro

a. Mantenere pulita e bene illuminata l’area di lavoro. Il disordine e la scarsa illuminazione possono causare incidenti. b. Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi. c. Mantenere lontani bambini ed astanti mentre si usa l'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Evitare assolutamente di modificare la spina. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra. L’uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche. b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche. c. Custodire gli elettroutensili al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio di scosse elettriche. d. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l’elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e. Se l’elettroutensile viene adoperato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche. f. Se non è possibile evitare di lavorare in una zona umida, usare un’alimentazione elettrica protetta da un dispositivo a corrente residua (RCD). L’uso di un dispositivo RCD riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non adoperare l’elettroutensile se si è stanchi o sotto l’effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può causare gravi infortuni personali. b. Utilizzo di un equipaggiamento di protezione personale. Indossare sempre degli occhiali di sicurezza. Se si avrà cura d'indossare l'equipaggiamento protettivo come necessario, ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni, si riduce il rischio di infortuni. c. Impedire l’avviamento involontario. Accertarsi che l’interruttore di accensione sia regolato su spento prima di collegare l’elettroutensile all'alimentazione elettrica e/o al battery pack, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare gli elettroutensili tenendo le dita sull’interruttore oppure, se sono collegati a un’alimentazione elettrica, con l’interruttore acceso. d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un attrezzo o una chiave lasciati in un componente mobile dell'elettroutensile possono causare lesioni. e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni malsicure. In questo modo è possibile controllare meglio l’elettroutensile in situazioni inaspettate. f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. Attenzione! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni. La mancata osservanza di tutte le istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi. !22 ITALIANO g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L’impiego di tali dispositivi può ridurre i rischi correlati alle polveri.

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l’elettroutensile. Usare l’elettroutensile adatto per il lavoro da eseguire. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista. b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o il battery pack dall’elettroutensile prima di regolarlo o di riporlo oppure di sostituire gli accessori. Queste precauzioni di sicurezza riducono la possibilità che l'elettroutensile venga messo in funzione inavvertitamente. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori della portata dei bambini. Non consentire l'uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati da persone inesperte. e. Sottoporre gli elettroutensili alle necessarie procedure di manutenzione. Verificare che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possano compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. La scarsa manutenzione causa molti incidenti. f. Mantenere affilati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli utensili da taglio con taglienti affilati s'inceppano meno frequentemente e sono più facili da manovrare. g. Utilizzare l’elettroutensile, gli accessori e le punte in conformità delle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare. L'impiego degli elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni pericolose.

a. Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali, onde non alterarne la sicurezza. Ulteriori avvisi di sicurezza Attenzione! Non usare all'aperto, solo per utilizzo all'interno. Attenzione! Questo elettroutensile non è stato progettato per impiego da parte di persone (o bambini) portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza. Attenzione! Sorvegliare i bambini per evitare che giochino con l'elettroutensile. Attenzione! Quando non è utilizzato, l’elettroutensile deve essere appoggiato sul proprio supporto. Attenzione! Se l’elettroutensile non è usato con la dovuta attenzione, potrebbe provocare un incendio. Prestare quindi sempre la massima attenzione quando lo si usa in luoghi dove vi sono materiali combustibili. X Non riscaldare la medesima posizione per un lungo periodo di tempo. X Non usare in ambienti esposti al rischio di esplosione. X Tenere presente che il calore potrebbe raggiungere materiali combustibili che non sono in vista. X Appoggiare l’elettroutensile sulla propria base dopo l’impiego e lasciare che si raffreddi prima di riporlo. X Non lasciare incustodito l’elettroutensile quando è acceso. X Non ostruire le fessure delle prese d’aria o l’uscita dell’ugello per non causare un accumulo eccessivo di calore che potrebbe danneggiare l’elettroutensile. X Non puntare il flusso di aria calda contro altre persone o animali. X Non toccare l’ugello dato che diventa molto caldo durante l’impiego e rimane caldo anche per 30 minuti dopo l’uso. X Non appoggiare l’ugello contro altri oggetti durante o immediatamente dopo l’uso. X Non infilare nulla nell’ugello in quanto si potrebbe subire una scossa elettrica. X Non guardare direttamente dentro all’ugello quando l’elettroutensile è acceso. X Non usare l’elettroutensile come se fosse un asciugacapelli! La temperatura dell’aria è molto più elevata di quella di un asciugacapelli. X Accertarsi che vi sia una ventilazione adeguata durante l’impiego dato che si può verificare l’esalazione di fumi tossici. X Non usare l’elettroutensile in ambienti umidi. Attenzione! Ulteriori precauzioni di sicurezza per le pistole termiche. !23 ITALIANO X Quando si esegue la sverniciatura, accertarsi che la zona di lavoro sia racchiusa. Indossare una mascherina antipolvere specifica per polveri di vernice a base di piombo e fumi e controllare che anche le persone presenti o in arrivo nell'area di lavoro siano adeguatamente protette. X Non bruciare la vernice, dato che potrebbe causare un incendio. X Non lasciare che la vernice aderisca all’ugello dato che potrebbe incendiarsi dopo un po’ di tempo. X Spegnere l’elettroutensile e lasciare che si raffreddi prima di montare gli accessori. Sverniciatura di vernici a base di piombo X Prestare la massima attenzione quando si esegue la sverniciatura. I trucioli, i residui e i vapori di vernice possono contenere piombo che è velenoso. Qualsiasi edificio costruito prima del 1960 potrebbe essere stato verniciato con vernice contenente piombo. E la vernice originale potrebbe essere stata coperta da strati addizionali di vernice. Quando è depositato sulle superfici, il contatto mani bocca può risultare nell’ingestione di piombo. X L’esposizione a livelli anche bassi di piombo può causare danni irreparabili al cervello e al sistema nervoso. Bambini e donne incinte sono maggiormente a rischio di avvelenamento da piombo. X Prima di iniziare il lavoro, è importante determinare se la vernice da sverniciare contiene piombo. Per farlo usare un kit di prova o rivolgersi a un decoratore professionista. Non fumare, mangiare o bere in una zona di lavoro che può o potrebbe essere contaminata dal piombo. Le vernici a base di piombo devono essere asportate solo da un professionista e non devono essere sverniciate con pistola termica. Etichette Sicurezza elettrica X In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli. Cavi di prolunga X Usare un cavo a 2 o a 3 conduttori dato che l’elettroutensile ha un doppio isolamento ed è di classe II. X È possibile usare un cavo lungo 30 m senza che si verifichi una perdita di potenza. Caratteristiche

3. Pulsante di sblocco impugnatura snodata

4. Interruttore regolazione temperatura (accensione/

7. Protezione anticalore

13. Ugello a fessura larga con riflettore

14. Ugello riflettore

15. Ugello riduttore

16. Raschietto manuale

Assemblaggio (figg. A e B) Attenzione! Prima di montarlo assicurarsi che l'elettroutensile sia spento e scollegato dalla presa di corrente. Attenzione! Accertarsi che l’elettroutensile sia spento e freddo prima di montare o smontare gli accessori. La pistola termica viene fornita con un raschietto Black & Decker integrato. X Allineare la fessura della lama del raschietto (9) rispetto alla sporgenza nel portalama (10) e posizionare sotto alla vite di ritenuta (8). Nota: Accertarsi che il foro nel raschietto (9) sia sulla sinistra della vite (8) nel portalama (10). X Serrare la vite di ritenuta (8). X Montare il portalama (10) sopra l’uscita dell’ugello (1). Accertarsi che sia allineato; la piccola sporgenza sull’interno del portalama (10) si innesta nella gola nell’ugello. X Serrare la vite del morsetto del portalama (11). La pistola termica (solo modello KX1693) viene anche fornita con i quattro ugelli descritti di seguito. Per ottenere i migliori risultati, si raccomanda sempre di usare gli ugelli. Ugello a fessura larga (12) – Ideale è per asportare vernici o lacche da superfici piane e larghe. Leggere attentamente il presente manuale prima di usare l'elettroutensile. Il doppio isolamento di cui è provvisto questo prodotto rende superfluo il filo di terra. Controllare sempre che l’alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.24 ITALIANO Ugello riduttore (15) – Concentra il flusso d’aria su zone più piccole, più concentrate. Ugello riflettore (14) – Disperde l’aria in modo uniforme attorno all’intero oggetto. Ugello a fessura larga con riflettore (13) – Per la protezione del vetro durante la sverniciatura. X Montare il pezzo di collegamento dell’accessorio sopra all’ugello (1). L’elettroutensile viene anche fornito con un raschietto manuale per l’asportazione di vernice e lacca. Impugnatura a due posizioni (fig. C) Questo elettroutensile è una pistola termica molto versatile con un’impugnatura a due posizione che può essere usata comodamente per molte applicazioni. Essa è stata ideata per essere usata con l’impugnatura a pistola (a) o in linea (b). X Per passare da una posizione all’altra, tenere premuto il pulsante di sblocco (3) e ruotare l’impugnatura di 180 gradi. Utilizzo Funzionamento della pistola termica (fig. D) X Accendere la pistola termica, premere in avanti l’interruttore di regolazione della temperatura (4) verso le posizioni 1, 2 o 3 (la posizione 3 è disponibile solo sul modello KX1693). Nota: I numeri delle posizioni rappresentano le regolazioni della temperatura descritte nella tabella dei dati tecnici alla fine del manuale. X Per spegnere la pistola termica, tirare indietro l’interruttore di regolazione della temperatura (4) per scoprire la posizione spenta (O). Utilizzo dell’elettroutensile X Lasciare che l’elettroutensile si riscaldi per alcuni secondi prima dell’impiego. Nota: In occasione del primo impiego, si può avere l’esalazione di fumo dall’ugello. Si tratta di un fatto normale che presto diminuirà. X Bassa - Usare una regolazione bassa della temperatura per essiccare la vernice e la lacca, per asportare etichette adesive, per far restringere tubi di isolamento e per scongelare tubazioni ghiacciate. X Media (KX1693) – Usare una regolazione media della temperatura per saldare materie plastiche, per piegare tubi di plastica e per allentare dadi e viti molto saldi. X Alta - Usare una regolazione della temperatura alta per asportare vernici e lacche e per saldare tubazioni idrauliche. In caso di dubbi sull’utilizzo di questo elettroutensile su un particolare materiale, iniziare a temperatura bassa ed eseguire una prova su un pezzo di materiale di scarto. Distacco della protezione anticalore Se si deve lavorare in luoghi particolarmente ristretti, è possibile rimuovere la protezione anticalore (7). Attenzione! Accertarsi che l’elettroutensile sia spento e freddo prima di montare o rimuovere la protezione anticalore. Attenzione! Quando si lavora senza la protezione anticalore, vi è un maggior rischio di bruciature. X Rimuovere la protezione anticalore (7) ruotandola in senso antiorario e sfilandola dalla pistola termica. X Rimontare la protezione anticalore (7) sulla pistola termica e bloccarla in sede ruotandola in senso orario. Utilizzo senza mani (fig. E) Attenzione! Puntare sempre l’elettroutensile lontano da sé stessi e da altre persone. Non toccare l’ugello. Prestare attenzione a non lasciar cadere materiale sciolto nell’ugello. La pistola termica è dotata di supporto (6) che ne permette l’impiego senza mani. X Posizionare la pistola termica nella posizione in linea (fig. C b). X Appoggiare la pistola termica su di una superficie dove non può essere capovolta. X Fissare il cavo per evitare di capovolgere l'elettroutensile tirandolo. Sverniciatura (figg. G - J) Nota: Gli ugelli illustrati nelle figg. G - J sono forniti solo con il modello KX1693. Attenzione! Puntare sempre l’elettroutensile lontano da sé stessi e da altre persone. Non toccare l’ugello. Prestare attenzione a non lasciar cadere materiale sciolto nell’ugello. X Puntare l’aria calda verso la zona di lavoro per riscaldare la vernice. X Non bruciare la vernice. Tenere l’ugello ad almeno 25 mm dalla superficie. X Quando la vernice si ammorbidisce, asportarla con un raschietto. Raschiare immediatamente la vernice ammorbidita altrimenti si indurisce di nuovo. X Raschiare lungo la grana del legno se del tutto possibile. X Non lasciare che vernice e residui si accumulino sul raschietto. X Quando si esegue la raschiatura da una posizione verticale, raschiare verso il basso per evitare che la vernice cada dentro all’ugello.25 ITALIANO Quando si asporta la vernice da una superficie vicino a un vetro, adottare le necessarie misure per proteggere il vetro dal calore. Attenzione! Usare un ugello con riflettore quando si asporta la vernice da finestre con telaio in metallo o in legno. Smaltire in modo sicuro i residui di vernice e accertarsi che la zona di lavoro sia pulita a fondo dopo l’impiego. Rareddamento (g. F) Durante l’impiego, l’ugello della pistola termica diventa estremamente caldo. Dopo lo spegnimento, appendere la pistola termica dall’apposito gancio (5) oppure usare il supporto (6) come descritto al paragrafo “Utilizzo senza mani”. Lasciar raffreddare per almeno 30 minuti. Per rendere più veloce il tempo di raffreddamento, far funzionare l'elettroutensile sulla temperatura minima per alcuni minuti prima di spegnerlo. Manutenzione Questo elettroutensile Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a manutenzione periodica. Attenzione! Spegnere l’elettroutensile, scollegare la spina dalla presa di corrente e lasciarlo raffreddare prima di pulirlo o di eseguire la manutenzione. Le prese di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello o un panno morbido e asciutto. Per pulire l'elettroutensile, usare solo sapone neutro e un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Evitare la penetrazione di liquidi all'interno dell'elettroutensile e non immergere mai nessuna parte dello stesso in sostanze liquide. Protezione dell’ambiente Nel caso in cui l’elettroutensile Black & Decker debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata. La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei

teriali riciclati favorisce la protezione dell’ambiente prevenendo l’inquinamento e riduce il fabbisogno di materie prime. Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell’elettroutensile al rivenditore presso il quale viene acquistato un nuovo prodotto. Black & Decker offre ai suoi clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della rac colta per conto dell’azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. In alternativa, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. Dati tecnici Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. KX1692 KX1693 Tensione V c.a. 230/240 230/240 Tipo Classe II Classe II Potenza assorbita W 1600 1800 Gamma di temperature °C 140 - 560 140 - 560 Posizione interruttore 1 140°C 140°C Posizione interruttore 2 560°C 380°C Posizione interruttore 3 N/D 560°C Peso kg 0,75 0,7526 ITALIANO Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per scarsa qualità del materiale, della costruzione o per mancata conformità alle prescrizioni entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti, se ragionevolmente usurati, oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: X Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; X Il prodotto non sia stato usato in modo improprio o scorretto; X Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; X Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it.27 NEDERLANDS Nederlands Beoogd gebruik Het heteluchtpistool van Black & Decker is ontworpen voor verscheidene heteluchttoepassingen zoals het afbijten van verf. Dit product is uitsluitend bestemd voor consumentengebruik en voor gebruik binnen. Veiligheidsinstructies Algemene veiligheidsvoorschriften Bewaar alle waarschuwingen en instructies als referentiemateriaal. Het hierna gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos).
