Tipo di prodotto	Microfono a condensatore cardioide compatto 1/2"
Marca	Røde
Modello	M5 (venduto in coppia)
Direttività	Cardioide
Capsula	1/2" con membrana placcata oro
Risposta in frequenza	20 Hz – 20 kHz
Impedenza di uscita	200 Ω
Rumore equivalente	19 dBA SPL (IEC 651)
Livello di uscita massimo	+13,5 dBu (1 kHz, 1 % DHT sotto 1 kΩ)
Sensibilità	-34 dB re 1 V/Pa (10,46 mV a 94 dB SPL) ±2 dB
Gamma dinamica	121 dB SPL
Pressione acustica massima	140 dB SPL
Rapporto segnale/rumore	75 dBA (IEC 651)
Alimentazione phantom	24 V o 48 V
Connettore di uscita	XLR 3 pin (bilanciato, pin 2+, 3-, 1 massa)
Peso	80 g
Materiale del corpo	Metallo, finitura nera opaca
Accessori inclusi	2 clip RM5, 2 parabrezza WS5
Garanzia	1 anno (estensibile a 10 anni con registrazione online)
Manutenzione	Pulire con un panno morbido e asciutto; riporre al riparo dalla polvere; utilizzare il dessiccatore incluso.
Progettato e prodotto	Australia

Domande frequenti - M5 Røde

Quale alimentazione phantom serve per il Røde M5?

Il Røde M5 richiede un'alimentazione phantom di 24 V (P24) o 48 V (P48). Si consiglia di utilizzare un'alimentazione di qualità per evitare un calo delle prestazioni. Collegare tutti i cavi prima di attivare l'alimentazione e non scollegare finché è attiva.

Come montare l'M5 su un piedistallo per microfono?

Utilizzare il clip RM5 in dotazione. Tenere la base del microfono vicino alla parte posteriore del clip e spingerla verso il basso fino a quando non è ben ancorata. Il clip ha una filettatura standard 5/8" con adattatore 3/8" per la maggior parte dei piedistalli.

Posso usare l'M5 senza alimentazione phantom?

No, un microfono a condensatore necessita di alimentazione phantom per funzionare. Se la tua interfaccia o console non la fornisce, utilizza un alimentatore phantom esterno (P24 o P48).

Come pulire e mantenere l'M5?

Dopo l'uso, pulire il microfono con un panno morbido e asciutto. Riporlo nella sua protezione antipolvere con la bustina di dessiccatore inclusa. Se i cristalli diventano rosa, asciugarli in forno a 100-150°C per 10 minuti fino a quando tornano blu.

Qual è la differenza tra le coppie A/B, X/Y e ORTF?

La coppia A/B utilizza due microfoni distanziati per un'immagine stereo ampia ma può causare problemi di fase. La coppia X/Y posiziona le capsule a 90° l'una sopra l'altra per uno stereo mono-compatibile senza sfasamenti. La coppia ORTF utilizza un angolo di 110° e una distanza di 17 cm per imitare l'udito umano.

L'M5 viene fornito con un parabrezza antivento?

Sì, la coppia di M5 viene fornita con due parabrezza WS5 che si fissano sulla capsula per ridurre i rumori del vento e del soffio durante le registrazioni all'aperto.

Come estendere la garanzia dell'M5 a 10 anni?

Registra il tuo microfono sul sito www.rodemic.com/warranty o scansiona il codice QR fornito nel manuale. La garanzia di base di un anno viene quindi estesa gratuitamente a dieci anni.

Il Røde M5 è venduto singolarmente o in coppia?

L'M5 è generalmente venduto in coppia per un uso stereo. Il manuale menziona che la coppia è stata selezionata per la massima compatibilità e omogeneità.

Quale tipo di cavo XLR utilizzare con l'M5?

Utilizzare un cavo XLR 3 pin standard con configurazione bilanciata: pin 2 = segnale positivo (+), pin 3 = segnale negativo (-), pin 1 = massa. Assicurarsi che il cavo sia di buona qualità per evitare interferenze.

L'M5 può essere utilizzato per registrazioni all'aperto?

Sì, l'M5 è adatto per catture di rumori all'aperto e dialoghi cinematografici. Utilizzare i parabrezza WS4/W5 forniti per ridurre il rumore del vento e posizionare il microfono su un piedistallo stabile con un parabrezza aggiuntivo se necessario.

MANUALE UTENTE M5 Røde

Microfono a Condensatore Cardioide Compatto 1/2"

www.rodemic.com/m5

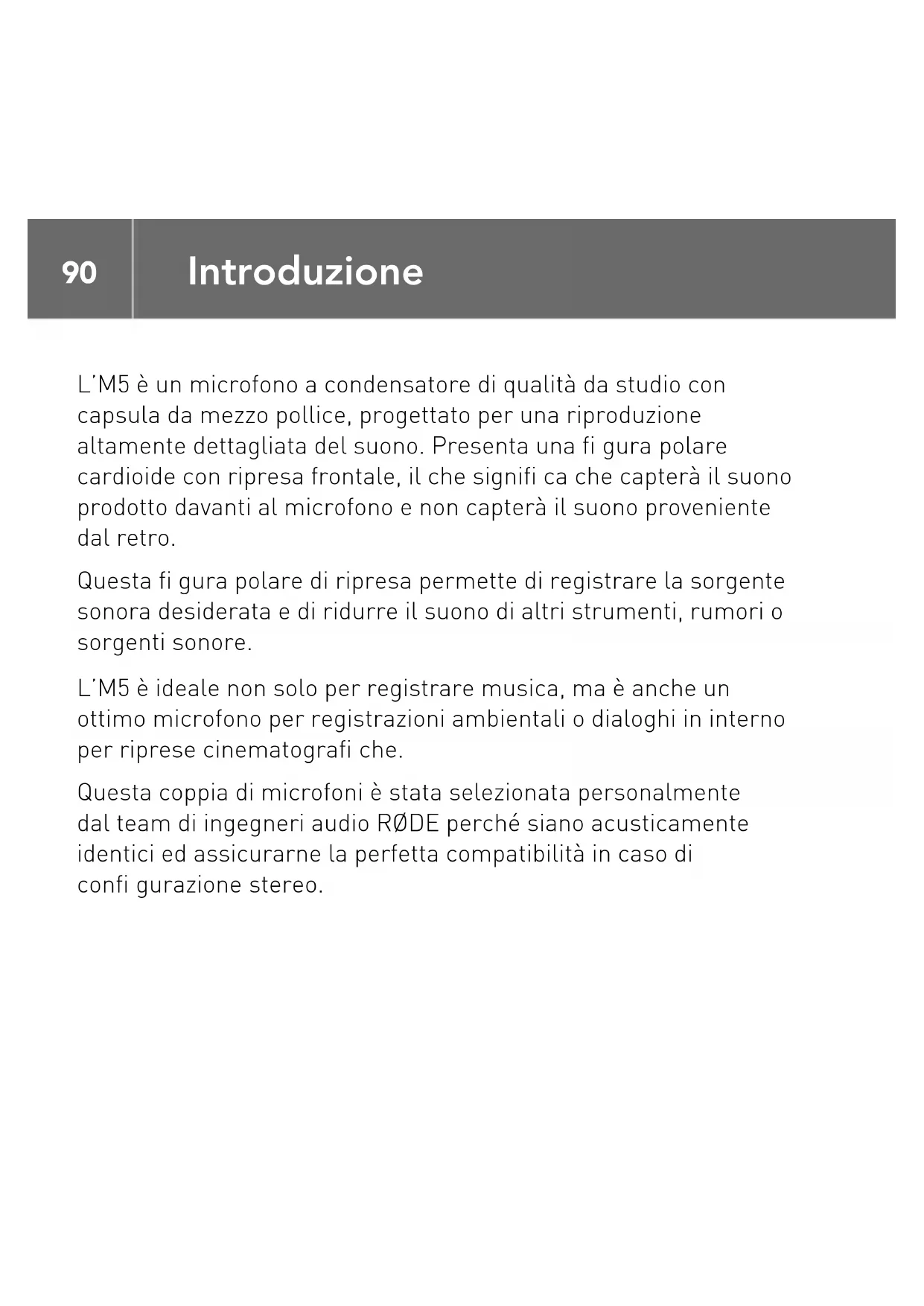

Introduzione

L'M5 è un microfono a condensatore di qualità da studio con capsula da mezzo pollice, progettato per una riproduzione altamente dettagliata del suono. Presenta una fi gura polare cardioide con ripresa frontale, il che signifi ca che capterà il suono prodotto davanti al microfono e non capterà il suono proveniente dal retro.

Questa fi gura polare di ripresa permette di registrare la sorgente sonora desiderata e di ridurre il suono di altri strumenti, rumori o sorgenti sonore.

L'M5 è ideale non solo per registrare musica, ma è anche un ottimo microfono per registrazioni ambientali o dialoghi in interno per riprese cinematografi che.

Questa coppia di microfoni è stata selezionata personalmente dal team di ingegneri audio R∅DE perché siano acusticamente identici ed assicurarne la perfetta compatibilità in caso di confi gurazione stereo.

Caratteristiche

• Capsula 1/2" con membrana placcata in oro
  • Figura polare cardioide
• Corpo completamente in metallo
• Circuitazione senza trasformatore a bassissimo rumore
• Elettronica surface mount (montaggio superfi ciale) all'avanguardia
• Finitura in nero ultra resistente
• Connettori di uscita placcati in oro
  • Progettato e costruito in Australia
• Estensione gratuita della garanzia a 10 anni con la registrazione online su www.rodemic.com/warranty

Garanzia

Il M5 è coperto da una garanzia limitata della durata di un (1) anno a partire dalla data di acquisto. Questa garanzia può essere estesa gratuitamente a dieci (10) anni se registrate il vostro microfono visitando il nostro sito web indicato qui di seguito.

Registrate ora la vostra coppia di M5 e attivate la vostra garanzia gratuita di 10 anni.

Scansionate il codice QR con uno smartphone oppure visitate www.rodemic.com/warranty.

Caratteristiche Tecniche

Diagramma Polare

Risposta in Frequenza

94	Caratteristiche Tecniche
	Principio Acustico	Gradiente di Pressione
	Elettronica Attiva	Convertitore d'impedenza JFET con circuito di uscita bipolare
	Figura Polare	Cardioide
	Risposta in Frequenza	20Hz~20kHz
	Impedenza di Uscita	200Ω
	Rumore Equivalente	19dBA SPL (come da IEC651)
	Uscita Massima	+13.5dBu (@ 1kHz, 1% THD con carico 1kΩ)
	Sensibilità	-34dB re 1V/Pa(10,46mV @ 94dB SPL)±2dB @ 1kHz
	Gamma Dinamica	121dB SPL
		95
SPL Massima	140dB
Segnale/Rumore	75dBA SPL (come da IEC651)
Alimentazione Richiesta	Alimentazione Phantom 24VAlimentazione Phantom 48V
Collegamento di Uscita	XLR 3 PinUscita bilanciata tra pin 2 (+), pin 3 (−) e pin 1 (massa)
Peso Netto	80g
Accessori	Porta microfono RM5 (x2)Filtro Antivento WS5 (x2)

Alimentare l'M5

Collegate tutti i cavi prima di fornire l'alimentazione phantom al microfono e non scollegate mai il cavo del microfono mentre l'alimentazione è attiva.

L'M5 richiede l'alimentazione phantom 48V DC (P48) o 24V DC (P24). Se il mixer o il preamplifi catore non soddisfano queste richieste di alimentazione, è necessario un alimentatore phantom esterno.

Alcuni alimentatori phantom non forniscono la tensione dichiarata. Se non viene fornita la tensione richiesta, la gamma dinamica e le prestazioni generali del microfono saranno ridotte.

Vi consigliamo caldamente di usare un alimentatore riconosciuto di alta qualità. I danni causati da alimentazione difettosa non sono coperti da garanzia.

Che cos'è l'Alimentazione Phantom?

Tutti i microfoni a condensatore richiedono un'alimentazione per la circuiteria interna del microfono.

L'alimentazione phantom è una tensione continua (DC), che viene portata al microfono tramite il cavo XLR, fornendo ai circuiti del microfono l'alimentazione richiesta per il funzionamento, senza la necessità di un alimentatore esterno.

La maggior parte dei mixer, delle interfacce audio e dei preamplifi catori dispongono di un interruttore per l'alimentazione phantom. Se la vostra apparecchiatura non ha l'alimentazione phantom, potete acquistare un alimentatore esterno e inserirlo tra il preamplifi catore e l'M5. Per un corretto funzionamento verifi cate che il vostro alimentatore phantom sia o P48 (48V DC) o P24 (24V DC).

Montare l'M5

La coppia di M5 viene fornita con due supporti per asta RM5. Questi supporti dispongono alla base della fi lettatura standard 5/8" e viene fornito anche un adattatore per fi letto da 3/8" per permettervi una maggior versatilità nel montaggio.

Per inserire l'M5 nell'RM5 appoggiate la parte posteriore del microfono alla parte posteriore del supporto, poi premete con decisione verso il basso la parte anteriore del microfono.

La tenuta dell'RM5 può essere regolata con la leva che si trova a lato del supporto.

Operazioni Generali

L'M5 è un microfono a ripresa frontale, quindi l'estremità con la griglia deve essere sempre diretta verso la sorgente sonora che volete registrare.

Quando registrate qualsiasi sorgente sonora, che sia una voce, uno strumento musicale o altro, impiegate sempre un po' di tempo per sperimentare con la posizione del microfono, così sarete sicuri di riprendere il miglior suono possibile. Per ottenere ciò, spostate il microfono tutte le volte che vi sentite di farlo, piuttosto che correggere in seguito con un equalizzatore o altri processori di segnale.

Se state registrando tramite un'interfaccia, un channel strip o un mixer che disponga di una sezione di equalizzazione incorporata, iniziate sempre con l'equalizzatore in fl at (nessun taglio o esaltazione) oppure, se possibile, disattivatelo. Una volta ottenuto il suono preferito tramite posizionamento del microfono, potete aggiungere qualsiasi processo che sia equalizzazione, compressione, riverbero o altro per migliorare il suono della vostra registrazione.

È sempre meglio usare l'equalizzatore con parsimonia, e quando volete comunque modifi care il suono di una registrazione dovreste

100

Operazioni Generali

sempre iniziare a farlo 'tagliando' le frequenze indesiderate, piuttosto che esaltando le altre.

Come in altri aspetti del processo di registrazione, trovare il suono giusto è sempre una questione di sperimentazione, e dovreste sempre procedere con ciò che suona meglio per voi. Ascoltate con le orecchie, non con gli occhi!

Posizionamento del Microfono

Sia che stiate usando un singolo microfono o una coppia stereo, non esistono regole prestabilite sul posizionamento dei vostri M5, ma i consigli seguenti sono un buon punto di partenza per ottenere ottimi risultati nella maggior parte dei casi. Per ottenere il suono che avete in mente con il vostro M5, non abbiate timore di sperimentare con il posizionamento del microfono.

Per guardare un video sulle applicazioni stereo dell'M5, scansionate il codice con il vostro smartphone oppure visitate il sito rockro.de/m5stereo.

102

Posizionamento del Microfono

Coppia stereo distanziata

Per montare i vostri microfoni M5 in confi gurazione a coppia distanziata, dovete mettere i due microfoni su due aste microfoniche separate. Per assicurarvi della coerenza di fase, è meglio sperimentare con l'esatta posizione e direzione dei microfoni mentre ascoltate ciò che state registrando.

La coppia distanziata è ideale per registrare sorgenti sonore o strumenti che producano suono su di una vasta area o richiedano più di un punto di ripresa per ottenere una corretta rappresentazione del suono.

Restituirà, in genere, un'immagine stereofonica molto ampia ed è adatta per registrazioni di cori e gruppi strumentali, ma, se usata correttamente, può produrre ottimi risultati anche nel caso di strumenti singoli.

Sorgente Sonora

RQDE RQDE

104

Posizionamento del Microfono

X/Y Stereo

Per montare la vostra coppia di M5 in confi gurazione X/Y, mettete i microfoni su di una staffa stereo (stereo bar) o su due aste microfoniche separate. I microfoni devono essere angolati di 90° uno rispetto all'altro (angolo retto) con le due capsule posizionate una sopra l'altra verticalmente.

La confi gurazione X/Y è una tecnica microfonica coincidente che potete usare per riprendere una sorgente sonora con la massima coerenza di fase, il che signifi ca che il suono che registrate suonerà molto bene non solamente in stereo, ma anche in caso di riproduzione monofonica.

Questo avviene quando si dispongono le capsule una sopra l'altra, più vicine possibile sull'asse verticale, in modo che il suono raggiunga entrambe le capsule nello stesso istante. La confi gurazione X/Y è ottima per la sua semplicità d'utilizzo e per la compatibilità mono, ma l'immagine stereo risultante non sarà così ampia come quella ottenibile nel caso di altre tecniche come la ORTF o di una confi gurazione a coppia distanziata.

Sorgente Sonora

RODE RODE 90°

Posizionamento del Microfono

ORTF Stereo

Per montare la vostra coppia di M5 in confi gurazione ORTF, mettete i microfoni su di una staffa stereo (stereo bar) o su due aste microfoniche separate. I microfoni devono esser angolati di 110º uno rispetto all'altro con le capsule distanziate di 17cm dirette verso l'esterno.

La tecnica ORTF è nata intorno al 1960 in una stazione radiofonica francese, la “Offi ce de Radiodiffusion Télévision Française” ed è stata ideata originalmente per simulare la risposta uditiva umana.

La distanza maggiore tra le capsule rispetto alle tecniche di ripresa microfonica stereo X/Y o Mid-side produrrà un'immagine stereofonica più ampia.

Sorgente Sonora

110° RODE ECON 17cm

108

Sicurezza e manutenzione

Dopo l'utilizzo, l'M5 deve essere tolto dal suo supporto, pulito con un panno morbido ed asciutto e riposto.

Quando riponete il microfono, assicuratevi di mettere la bustina di cristalli esiccanti (fornita in dotazione) vicino alla capsula, in modo da assorbire l'umidità presente. All'occorrenza la bustina di cristalli dovrà essere asciugata. Questo momento viene indicato dalla colorazione rosa dei cristalli.

I cristalli possono essere facilmente riutilizzati mettendoli in forno a 100\~150° centigradi per dieci minuti circa. I cristalli funzioneranno correttamente quando saranno tornati al loro colore blu.

Supporto

Se doveste riscontrare problemi o avete qualsiasi domanda riguardante il vostro microfono R∅DE, per prima cosa contattate il rivenditore dal quale lo avete acquistato.

Se il microfono richiede una riparazione autorizzata di fabbrica, il ritorno sarà organizzato dal venditore.

Noi disponiamo di una vasta rete di distributori/rivenditori, ma se avete diffi coltà ad ottenere le risposte o l'assistenza che richiedete, vi preghiamo di non esitare a contattarci direttamente.

In alternativa, per contatti dettagliati e FAQ (domande frequenti), visitate il sito www.rodemic.com/support.
