MANUALE UTENTE 3810 AA SKIL

Dichiarazione di conformità UE Martello perforatore senza filo Codice prodotto Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati di seguito, nonché alle seguenti normative. Documentazione tecnica presso:

• Para mais informação, consulte www.skil.com46 b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri inammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto sico con superci collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al ne di trasportare o appendere l’elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’eetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di

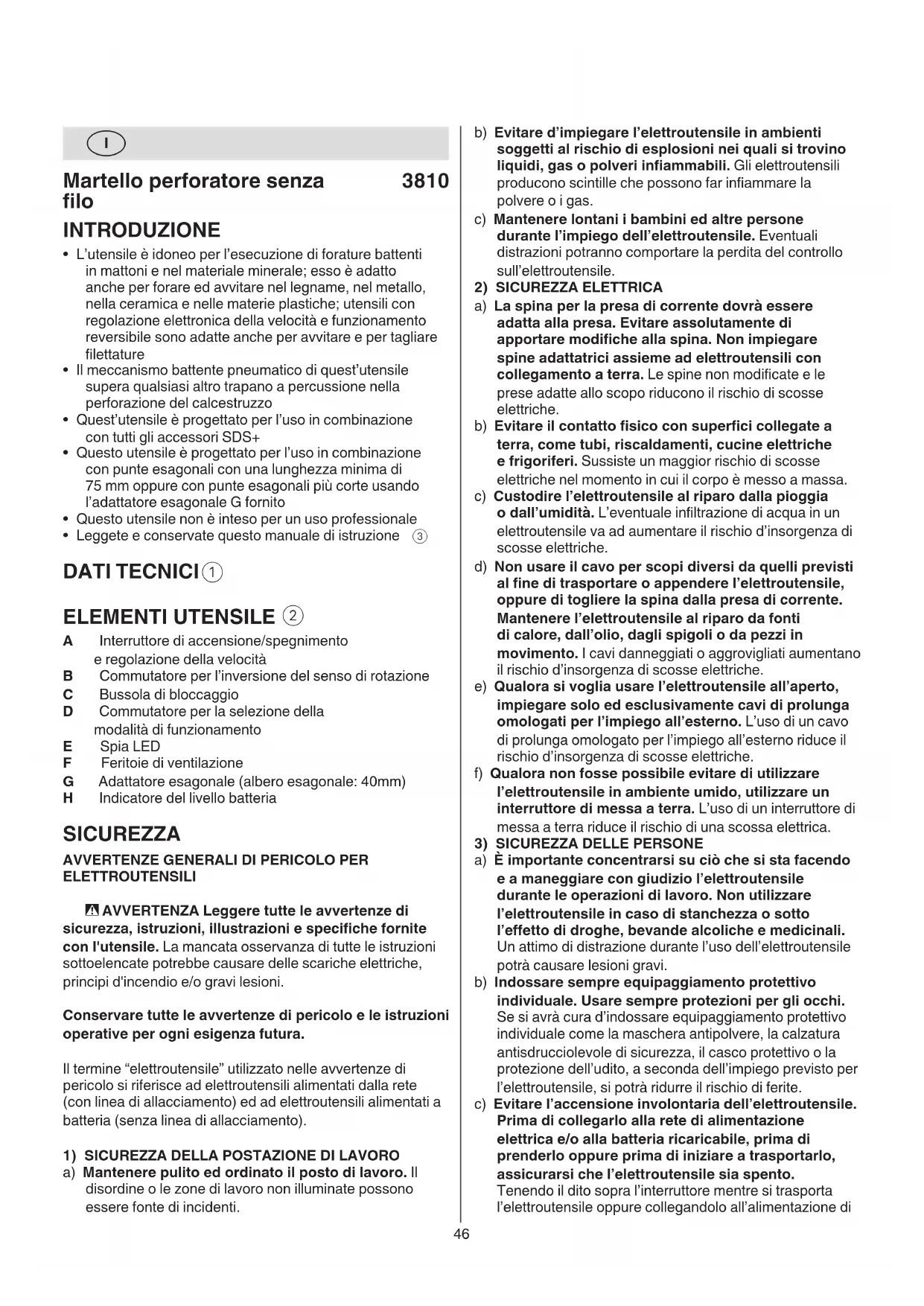

Martello perforatore senza

• L’utensile è idoneo per l’esecuzione di forature battenti in mattoni e nel materiale minerale; esso è adatto anche per forare ed avvitare nel legname, nel metallo, nella ceramica e nelle materie plastiche; utensili con regolazione elettronica della velocità e funzionamento reversibile sono adatte anche per avvitare e per tagliare lettature

• Il meccanismo battente pneumatico di quest’utensile supera qualsiasi altro trapano a percussione nella perforazione del calcestruzzo

• Quest’utensile è progettato per l’uso in combinazione con tutti gli accessori SDS+

• Questo utensile è progettato per l’uso in combinazione con punte esagonali con una lunghezza minima di 75 mm oppure con punte esagonali più corte usando l’adattatore esagonale G fornito

• Questo utensile non è inteso per un uso professionale

• Leggete e conservate questo manuale di istruzione

A Interruttore di accensione/spegnimento e regolazione della velocità B Commutatore per l’inversione del senso di rotazione C Bussola di bloccaggio D Commutatore per la selezione della modalità di funzionamento E Spia LED F Feritoie di ventilazione G Adattatore esagonale (albero esagonale: 40mm) H Indicatore del livello batteria SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER

ELETTROUTENSILI - AVVERTENZA Leggere tutte le avvertenze di sicurezza, istruzioni, illustrazioni e speciche fornite con l'utensile. La mancata osservanza di tutte le istruzioni sottoelencate potrebbe causare delle scariche elettriche, principi d'incendio e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.47 frequentemente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere impugnature e superci di presa asciutte, pulite e prive di olio e grasso. Impugnature e superci di presa scivolose non consentono di manipolare e controllare l’utensile in caso di situazioni inaspettate.

5) MANEGGIO ED IMPIEGO ACCURATO DI

ACCUMULATORI a) Caricare l’accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso. b) Utilizzare negli elettroutensili solo ed esclusivamente gli accumulatori previsti allo scopo. L’uso di accumulatori di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. c) Tenere l’accumulatore non utilizzato lontano da graette, monete, chiavi, chiodi, viti o da altri oggetti in metallo di piccole dimensioni che potrebbero causare un ponte tra i contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. d) In caso di impiego sbagliato, potranno insorgere fuoriuscite di liquido dall’accumulatore. Evitarne il contatto. In caso di contatto casuale, sciacquare con acqua. Qualora il liquido dovesse entrare in contatto con gli occhi, chiedere immediato consiglio al medico. Il liquido fuoriuscito dall’accumulatore potrà causare irritazioni cutanee o bruciature. e) Non utilizzare una batteria ricaricabile, né un elettroutensile, qualora siano danneggiati o siano stati modicati. Batterie danneggiate o modicate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni. f) Non esporre una batteria ricaricabile o un elettroutensile al fuoco o a temperature eccessive. L’esposizione al fuoco o a temperature superiori a 130°C può causare esplosioni. g) Rispettare tutte le istruzioni di carica e non caricare la batteria ricaricabile o l’elettroutensile fuori dal campo di temperatura indicato nelle istruzioni stesse. Una carica non corretta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. b) Non sottoporre in alcun caso a manutenzione batterie ricaricabili danneggiate. La manutenzione di batterie ricaricabili andrà eettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati. corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell’elettroutensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Una volta presa condenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI

ELETTROUTENSILI a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per sbrigare il lavoro. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’elettroutensile, prima di sostituire parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l’elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione degli elettroutensili e degli accessori. Vericare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Far riparare le parti danneggiate prima d’impiegare l’elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere alati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno48 BATTERIE

• La batteria fornita è parzialmente caricata (per garantire la piena capacità della batteria, caricarla completamente con il caricabatteria prima del primo uso dell'elettroutensile)

• Usare solamente le batterie fornite con questo utensile - Batteria SKIL: BR1*31**** - Caricabatteria SKIL: CR1*31****

• Non usare a batteria quando è danneggiata; deve essere sostituita immediatamente

• Non smontare la batteria

• Non esporre utensile/batteria alla pioggia

• Temperatura ambientale consentita (utensile/ caricabatteria/batteria): - in fase di ricarica 4...40°C - in fase d’esercizio –20...+50°C - in fase di stoccaggio –20...+50°C

Leggere il manuale di istruzioni prima dell’uso

Le batterie esplodono se gettate nel fuoco, pertanto non bruciare le batterie per alcun motivo

Riponete utensile/caricabatteria/batteria in luoghi ove non si superino i 50°C

• Interruttore combinato di acceso/spento e controllo della velocità A

- il controllo della velocità da zero giri al massimo è dato dalla pressione più o meno forte sull’interruttore

• Ricarica batteria ! leggere le avvertenze di sicurezza e le istruzioni fornite con il caricabatteria

• Rimozione/installazione della batteria

• Indicatore del livello batteria

- premere il pulsante dell'indicatore del livello batteria H per visualizzare il livello attuale.

• Inversione del senso di rotazione

- quando la posizione sinistra/destra non è inserita propriamente l’interruttore A non può essere attivato ! invertire il senso di rotazione solo quando l’utensile si è arrestato completamente

! prima dell’impiego pulire ed ingrassare leggermente l’accessorio SDS+ - tirare all’indietro la bussola di bloccaggio C ed inserire l’accessorio nel mandrino SDS+ ruotandolo e spingendolo no all’innesto; l’accessorio si blocca automaticamente - controllare il bloccaggio tirando l’accessorio - rimuovere l’accessorio tirando all’indietro la bussola di bloccaggio C ! l’accessorio SDS+ deve essere mobile: si forma così una eccentricità durante il funzionamento a vuoto, che viene annullata automaticamente durante la foratura; questo sistema non ha nessun eetto sulla precisione di foratura

ISTRUZIONI DI SICUREZZA PER MARTELLI

• Portare cue di protezione (l’eetto del rumore può provocare la perdita dell’udito)

• Tenere l’elettroutensile per le superci isolate dell’impugnatura qualora venissero eettuati lavori durante i quali l’accessorio potrebbe venire a contatto con cavi elettrici nascosti (il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’elettroutensile, causando una scossa elettrica) NOTE GENERALI

• Questo utensile non dev’essere utilizzato da persone di età inferiore ai 16 anni

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Assicurarsi che il commutatore B

sia in posizione centrale (blocco) prima di regolare l’utensile o sostituire accessori, come pure durante il trasporto o quando si ripone l’utensile ACCESSORI

• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali

• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell’utensile

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Al ne di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione

• Quando riponete l’utensile accertatevi che non ci siano parti in movimento e che il motore sia spento49

• Quando avvitate una vite in vicinanza dei bordi dell’asse, è preferibile fare un foro precedentemente per evitare le spaccature di legno

• Forature antischeggia nel legno

• Foratura senza polvere nel muro

• Foratura senza polvere nel sotto

• Foratura di piastrelle senza scivolamento

• Per ulteriori informazioni consultare il sito www.skil.com MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenere sempre pulito l'utensile (soprattutto le feritoie di ventilazione F

! rimuovere la batteria dall’utensile prima della pulizia

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com)

• Tenere presente che danni causati da sovraccarico o utlizzo improprio sono esclusi dalla garanzia (per la condizioni di garanzia SKIL, visitare il sito www.skil.com o contattare il proprio rivenditore)

TUTELA DELL’AMBIENTE

• Non gettare l’elettroutensile, le batterie, gli accessori e l’imballaggio con i riuti domestici (solo per Paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, gli elettroutensili esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo

vi ricorderà questo fatto in fase di smaltimento ! prima dello smaltimento proteggere i terminali delle batterie con nastro pesante per prevenire cortocircuiti RUMOROSITÀ / VIBRAZIONE

• Misurato secondo EN 60745, il livello di pressione sonora garantito di questo utensile è di 88,0 dB(A), il livello di rumorosità è di 99,0 dB(A) (incertezza K = 3 dB) e il livello delle vibrazioni di ✱ (somma vettoriale di tre direzioni; incertezza K = 1.5 m/s²) ✱ nella foratura con meccanismo battente pneumatico nel cemento 13,7 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! quando si usano delle punte esagonali, bisogna assicurarsi che le punte esagonali abbiano una lunghezza minima di 75 mm, oppure bisogna usare delle punte esagonali più corte con un adattatore esagonale G ! non utilizzare punte con il gambo danneggiato

• Selezione della modalità di funzionamento

1 = foratura normale/avvitatura 2 = meccanismo battente pneumatico ! selezionare la modalità di funzionamento solo quando l’utensile è spento e quando l’interruttore è bloccato - il meccanismo battente pneumatico è attivato applicando una leggera pressione sull’utensile quando la punta è a contatto con il piano di lavoro - serve poco al meccanismo battente pneumatico per raggiungere la sua piena potenza d’impatto - i migliori risultati di foratura con meccanismo battente pneumatico si ottengono solo applicando una leggera pressione sull’utensile; la prestazione di perforazione non migliorerà applicando più pressione sull’utensile

• Protezione per la batteria Spegne l’utensile o evita che l’utensile venga acceso, quando - il carico è troppo alto - la temperatura della batteria non rientra nel campo dei valori di impiego massimi di -20 e +50°C - la batteria agli ioni di litio è quasi scarica (per proteggere contro la scarica profonda) ! non continuare a premere l’interruttore on/o dopo che l’utensile si è spento automaticamente: ciò potrebbe danneggiare la batteria

- La spia LED E si accende automaticamente quando si attiva l'interruttore A

• Tenuta e guida dell’utensile

! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) - tenere scoperte le feritoie di ventilazione F

- non applicate una pressione eccessiva all’utensile; lasciate che sia l’utensile a lavorare per voi CONSIGLIO PRATICO

! usare solo punte alate

• Per forare con punte non SDS nel legno, nel metallo e nella plastica, usare un adattatore (non incluso/a di serie)

! prima dell’impiego pulire ed ingrassare leggermente l’accessorio SDS+ - tirare all’indietro la bussola di bloccaggio C

inserire l’adattatore nel mandrino SDS+ ruotandolo e spingendolo no all’innesto; l’adattatore si blocca automaticamente - controllare il bloccaggio tirando l’adattatore - spostare l’interruttore D

nel funzionamento di perforazione normale (azionare solo quando l’utensile è spento e quando l’interruttore è bloccato)
