MANUAL I PËRDORUESIT 3810 AA SKIL

EU Deklarata e konformitetit Trapan çekiç me bateri Numri i nenit Ne deklarojmë me përgjegjësinë tonë të vetme se produktet e paraqitura janë në përputhje me të gjitha dispozitat e zbatueshme të direktivave dhe rregulloreve të listuara më poshtë dhe janë në përputhje me standardet si më poshtë. Dosja teknike në:

• Ky mjet është bërë për të shpuar në beton, tulla dhe gur, si edhe për të shpuar në dru, metal, qeramikë dhe plastikë; veglat me kontroll automatik të shpejtësisë dhe rrotullim majtas/djathtas janë po ashtu të përshtatshme për vidhosje dhe prerje me letim

• Sistemi i shpimit çekiç në këtë vegël ka rendiment më të mirë se çdo trapan tradicional kur shponi në beton

• Kjo pajisje është projektuar për përdorim në ndërthurje me të gjithë aksesorët standardë SDS+

• Ky mjet është bërë për t’u përdorur në kombinim me maja hekzagon të paktën75 mm të gjata, ose me maja hekzagon më të shkurtra kur përdorni adaptorin hekzagon të dhënë G

• Kjo vegël nuk është e projektuar për përdorim profesional

• Lexoni dhe ruani këtë manual të përdorimit

A Çelësi për ndezje/kje dhe kontrolli i shpejtësisë B Çelësi për ndryshimin e drejtimit ose të rrotullimit C Këmisha bllokuese D Çelësi për zgjedhjen e mënyrës së funksionimit E Drita LED F Të çarat e ajrosjes G Adaptori hekzagon (boshti hekzagon: 40mm) H Treguesi i nivelit të baterisë SIGURIA PARALAJMËRIME TË PËRGJITHSHME TË SIGURISË

PËR PAJISJET ELEKTRIKE

- PARALAJMËRIM: Lexoni të gjitha paralajmërimet, udhëzimet, ilustrimet dhe specikimet e dhëna me këtë mjet pune. Mosrespektimi i të gjitha udhëzimeve të renditura më poshtë mund të rezultojë në goditje elektrike, zjarr dhe/ ose dëmtime të rënda. Ruani të gjitha paralajmërimet dhe udhëzimet për referencë në të ardhmen. Termi “pajisje elektrike” në paralajmërime i referohet pajisjes elektrike që përdoret nga priza (me kabllo) ose pajisjes elektrike me bateri (pa kabllo).

1) SIGURIA E ZONËS SË PUNËS

a) Mbajeni zonën e punës të pastër dhe të ndriçuar mirë. Zonat e çrregullta ose të errëta janë një ftesë për aksidente.

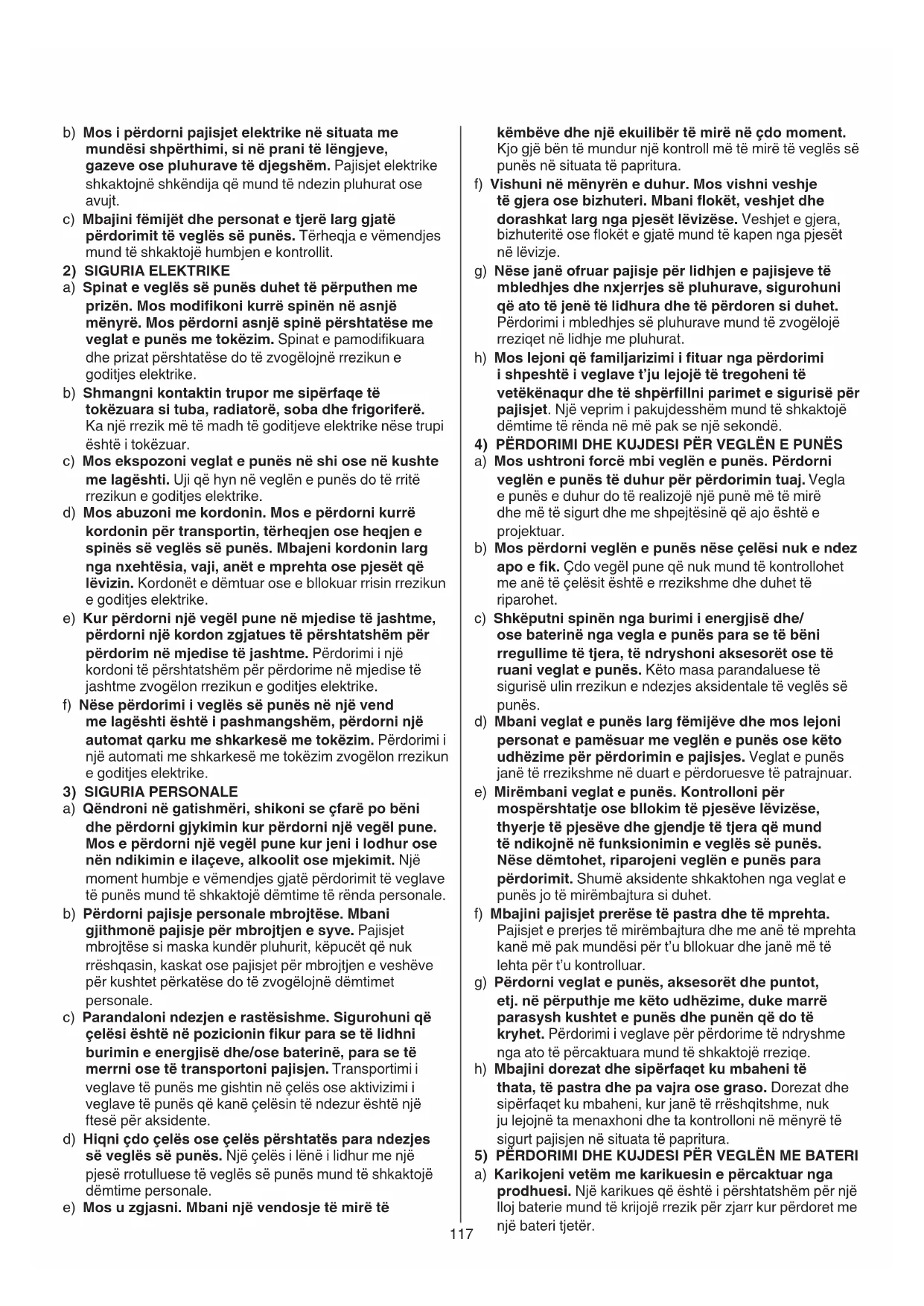

- кога алатот е исклучен или кога алатот е вклучен но не врши некаква работа, може да дојде до значително намалување на нивото а изложеност ! заштитете се од ефектите на вибрациите преку одржување на алатот и неговите делови, одржување на топлината во вашите раце, и организирање на вашата работа117 këmbëve dhe një ekuilibër të mirë në çdo moment. Kjo gjë bën të mundur një kontroll më të mirë të veglës së punës në situata të papritura. f) Vishuni në mënyrën e duhur. Mos vishni veshje të gjera ose bizhuteri. Mbani okët, veshjet dhe dorashkat larg nga pjesët lëvizëse. Veshjet e gjera, bizhuteritë ose okët e gjatë mund të kapen nga pjesët në lëvizje. g) Nëse janë ofruar pajisje për lidhjen e pajisjeve të mbledhjes dhe nxjerrjes së pluhurave, sigurohuni që ato të jenë të lidhura dhe të përdoren si duhet. Përdorimi i mbledhjes së pluhurave mund të zvogëlojë rreziqet në lidhje me pluhurat. h) Mos lejoni që familjarizimi i tuar nga përdorimi i shpeshtë i veglave t’ju lejojë të tregoheni të vetëkënaqur dhe të shpërllni parimet e sigurisë për pajisjet. Një veprim i pakujdesshëm mund të shkaktojë dëmtime të rënda në më pak se një sekondë.

4) PËRDORIMI DHE KUJDESI PËR VEGLËN E PUNËS

a) Mos ushtroni forcë mbi veglën e punës. Përdorni veglën e punës të duhur për përdorimin tuaj. Vegla e punës e duhur do të realizojë një punë më të mirë dhe më të sigurt dhe me shpejtësinë që ajo është e projektuar. b) Mos përdorni veglën e punës nëse çelësi nuk e ndez apo e k. Çdo vegël pune që nuk mund të kontrollohet me anë të çelësit është e rrezikshme dhe duhet të riparohet. c) Shkëputni spinën nga burimi i energjisë dhe/ ose baterinë nga vegla e punës para se të bëni rregullime të tjera, të ndryshoni aksesorët ose të ruani veglat e punës. Këto masa parandaluese të sigurisë ulin rrezikun e ndezjes aksidentale të veglës së punës. d) Mbani veglat e punës larg fëmijëve dhe mos lejoni personat e pamësuar me veglën e punës ose këto udhëzime për përdorimin e pajisjes. Veglat e punës janë të rrezikshme në duart e përdoruesve të patrajnuar. e) Mirëmbani veglat e punës. Kontrolloni për mospërshtatje ose bllokim të pjesëve lëvizëse, thyerje të pjesëve dhe gjendje të tjera që mund të ndikojnë në funksionimin e veglës së punës. Nëse dëmtohet, riparojeni veglën e punës para përdorimit. Shumë aksidente shkaktohen nga veglat e punës jo të mirëmbajtura si duhet. f) Mbajini pajisjet prerëse të pastra dhe të mprehta. Pajisjet e prerjes të mirëmbajtura dhe me anë të mprehta kanë më pak mundësi për t’u bllokuar dhe janë më të lehta për t’u kontrolluar. g) Përdorni veglat e punës, aksesorët dhe puntot, etj. në përputhje me këto udhëzime, duke marrë parasysh kushtet e punës dhe punën që do të kryhet. Përdorimi i veglave për përdorime të ndryshme nga ato të përcaktuara mund të shkaktojë rreziqe. h) Mbajini dorezat dhe sipërfaqet ku mbaheni të thata, të pastra dhe pa vajra ose graso. Dorezat dhe sipërfaqet ku mbaheni, kur janë të rrëshqitshme, nuk ju lejojnë ta menaxhoni dhe ta kontrolloni në mënyrë të sigurt pajisjen në situata të papritura.

5) PËRDORIMI DHE KUJDESI PËR VEGLËN ME BATERI

a) Karikojeni vetëm me karikuesin e përcaktuar nga prodhuesi. Një karikues që është i përshtatshëm për një lloj baterie mund të krijojë rrezik për zjarr kur përdoret me një bateri tjetër. b) Mos i përdorni pajisjet elektrike në situata me mundësi shpërthimi, si në prani të lëngjeve, gazeve ose pluhurave të djegshëm. Pajisjet elektrike shkaktojnë shkëndija që mund të ndezin pluhurat ose avujt. c) Mbajini fëmijët dhe personat e tjerë larg gjatë përdorimit të veglës së punës. Tërheqja e vëmendjes mund të shkaktojë humbjen e kontrollit.

2) SIGURIA ELEKTRIKE

a) Spinat e veglës së punës duhet të përputhen me prizën. Mos modikoni kurrë spinën në asnjë mënyrë. Mos përdorni asnjë spinë përshtatëse me veglat e punës me tokëzim. Spinat e pamodikuara dhe prizat përshtatëse do të zvogëlojnë rrezikun e goditjes elektrike. b) Shmangni kontaktin trupor me sipërfaqe të tokëzuara si tuba, radiatorë, soba dhe frigoriferë. Ka një rrezik më të madh të goditjeve elektrike nëse trupi është i tokëzuar. c) Mos ekspozoni veglat e punës në shi ose në kushte me lagështi. Uji që hyn në veglën e punës do të rritë rrezikun e goditjes elektrike. d) Mos abuzoni me kordonin. Mos e përdorni kurrë kordonin për transportin, tërheqjen ose heqjen e spinës së veglës së punës. Mbajeni kordonin larg nga nxehtësia, vaji, anët e mprehta ose pjesët që lëvizin. Kordonët e dëmtuar ose e bllokuar rrisin rrezikun e goditjes elektrike. e) Kur përdorni një vegël pune në mjedise të jashtme, përdorni një kordon zgjatues të përshtatshëm për përdorim në mjedise të jashtme. Përdorimi i një kordoni të përshtatshëm për përdorime në mjedise të jashtme zvogëlon rrezikun e goditjes elektrike. f) Nëse përdorimi i veglës së punës në një vend me lagështi është i pashmangshëm, përdorni një automat qarku me shkarkesë me tokëzim. Përdorimi i një automati me shkarkesë me tokëzim zvogëlon rrezikun e goditjes elektrike.

3) SIGURIA PERSONALE

a) Qëndroni në gatishmëri, shikoni se çfarë po bëni dhe përdorni gjykimin kur përdorni një vegël pune. Mos e përdorni një vegël pune kur jeni i lodhur ose nën ndikimin e ilaçeve, alkoolit ose mjekimit. Një moment humbje e vëmendjes gjatë përdorimit të veglave të punës mund të shkaktojë dëmtime të rënda personale. b) Përdorni pajisje personale mbrojtëse. Mbani gjithmonë pajisje për mbrojtjen e syve. Pajisjet mbrojtëse si maska kundër pluhurit, këpucët që nuk rrëshqasin, kaskat ose pajisjet për mbrojtjen e veshëve për kushtet përkatëse do të zvogëlojnë dëmtimet personale. c) Parandaloni ndezjen e rastësishme. Sigurohuni që çelësi është në pozicionin kur para se të lidhni burimin e energjisë dhe/ose baterinë, para se të merrni ose të transportoni pajisjen. Transportimi i veglave të punës me gishtin në çelës ose aktivizimi i veglave të punës që kanë çelësin të ndezur është një ftesë për aksidente. d) Hiqni çdo çelës ose çelës përshtatës para ndezjes së veglës së punës. Një çelës i lënë i lidhur me një pjesë rrotulluese të veglës së punës mund të shkaktojë dëmtime personale. e) Mos u zgjasni. Mbani një vendosje të mirë të118

• Përdorni vetëm aksesorë me një shpejtësi të lejuar që përshtatet të paktën me shpejtësinë më të lartë pa ngarkesë të pajisjes

• Shmangni dëmtimet që mund të shkaktohen nga vidat, gozhdët dhe elementet e tjera në materialin e punës; hiqni ato para se të lloni punën

• Siguroni materialin e punës (një material i shtrënguar me një pajisje shtrëngimi ose morsë mbahet në mënyrë më të sigurt se sa me dorë)

• Përdorni detektorë përkatës për të gjetur linjat e fshehura të shërbimit ose telefononi kompaninë lokale të shërbimeve për ndihmë (kontakti me linjat elektrike mund të shkaktojë zjarr ose goditje elektrike; dëmtimi i një linje gazi mund të shkaktojë një shpërthim; shpimi i një tubi uji do të shkaktojë dëmtim të pronës ose një goditje elektrike)

• Pluhurat nga materialet si boja me plumb, disa lloje drurësh, mineralesh dhe metalesh mund të jenë të dëmshme (kontakti ose thithja e pluhurave mund të shkaktojë reagime alergjike dhe/ose sëmundje respiratore për përdoruein ose personat përreth); mbani një maskë për pluhurat dhe punoni me një pajisje për heqjen e pluhurave kur mund të lidhet

• Disa lloje pluhurash skanë klasikuar si kancerogjene (si pluhuri i lisit dhe i ahut) veçanërisht në ndërthurje me lëndët shtesë për kondicionimin e drurit; mbani një maskë për pluhurat dhe punoni me një pajisje për heqjen e pluhurave kur mund të lidhet

• Respektoni kërkesat kombëtare në lidhje me pluhurat për materialet me të cilat dëshironi të punoni

• Kur ta largoni pajisjen, keni motorin dhe sigurohuni që të gjitha pjesët lëvizëse të kenë ndluar plotësisht BATERIVE

• Bateria e dhënë është pjesërisht e karikuar (për të siguruar kapacitet të plotë të baterisë, karikojeni baterinë plotësisht në karikuesin e baterisë para se ta përdorni mjetin për herë të parë)

• Përdorni vetëm bateritë dhe karikuesit e mëposhtëm me këtë mjet - Bateri SKIL: BR1*31**** - Karikues SKIL: CR1*31****

• Mos e përdorni baterinë kur është dëmtuar; ajo duhet ndërruar

• Mos e çmontoni baterinë

• Mos e ekspozoni mjetin/baterinë në shi

Lexoni manualin e udhëzimeve para përdorimit

Bateritë mund të shpërthejnë kur hidhen në zjarr, prandaj mos i digjni bateritë për asnjë arsye

Ruajeni veglën/karikuesin/baterinë në vende ku temperatura nuk do të kalojë 50°C

Mos i hidhni veglat elektrike dhe bateritë së bashku me materialet e mbeturinave familjare PËRDORIMI

• Çelësi i kombinuar për ndezje/kje dhe kontrolli i shpejtësisë A

- kontrolloni shpejtësinë në shkallë nga zero në maksimum duke ushtruar më pak ose më shumë trysni mbi çelës b) Përdorni veglat e punës vetëm me bateritë e përcaktuara respektivisht. Përdorimi i çdo baterie tjetër mund të krijojë rrezik për dëmtime dhe zjarr. c) Kur bateria nuk është në përdorim, mbajeni larg nga objektet e tjera metalike si kapëset e letrës, monedhat, çelësat, gozhdët, vidat ose objektet e tjera të vogla metalike që mund të bëjnë lidhjen e një terminali me terminalin tjetër. Lidhja e shkurtër e terminaleve të baterisë mund të shkaktojë djegie ose zjarr. d) Në kushte abuzimi, nga bateria mund të rrjedhin lëngje; shmangni kontaktin me to. Në rast se ndodh aksidentalisht kontakti, shpëlajeni me ujë. Në rast se lëngu bie në kontakt me sytë, kërkoni edhe ndihmë mjekësore. Lëngu i rrjedhur nga bateria mund të shkaktojë acarime ose djegie. e) Mos e përdorni një pako baterish ose një vegël që është e dëmtuar apo e modikuar. Bateritë e dëmtuara ose të modikuara mund të shfaqin sjellje të paparashikuara, duke shkaktuar zjarr, shpërthim ose rrezik për lëndimin tuaj. f) Mos e ekspozoni një pako baterish ose një vegël ndaj zjarrit ose temperaturës shumë të lartë. Ekspozimi ndaj zjarrit ose një temperature mbi 130°C mund të shkaktojë shpërthim. g) Ndiqni të gjitha udhëzimet për karikimin dhe mos e karikoni pakon e baterive ose veglën jashtë gamës së temperaturës që specikohet tek udhëzimet. Karikimi i papërshtatshëm ose në temperatura jashtë gamën së specikuar mund të dëmtojë baterinë dhe të rritë rrezikun për zjarr.

a) Shërbimi i veglës së punës duhet të kryhet nga një person i kualikuar për riparimet duke përdorur vetëm pjesë ndërrimi identike. Kjo gjë do të sigurojë ruajtjen e sigurisë së veglave të punës. b) Mos kryeni asnjëherë shërbimin për pakot e baterive. Shërbimi për pakot e baterive duhet të kryhet vetëm nga prodhuesi ose ofruesit e autorizuar të shërbimit. UDHËZIMET E SIGURISË PËR TRAPANËT ÇEKIÇ

• Mbani mbrojtëse për veshët (ekspozimi ndaj zhurmës mund të shkaktojë humbje të dëgjimit)

• Mbajeni mjetin e punës duke kapur sipërfaqet e izoluara të prekjes kur bëni një punë aty ku aksesori i prerjes mund të bjerë në kontakt me tela të fshehur (aksesorët e prerjes që bien në kontakt me një tel me korrent mund të ekspozojnë pjesët metalike të mjetit të punës në korrent dhe mund t’i japin përdoruesit një goditje elektrike)

• Kjo pajisje nuk duhet të përdoret nga personat nën moshën 16 vjeç

• Mos punoni me materiale që përmbajnë asbest (asbesti konsiderohet kancerogjen)

• Sigurohuni që çelësi B

të jetë në pozicionin e mesit (bllokues) para se të bëni ndonjë rregullim ose të ndërroni aksesorët, si dhe kur transportoni ose magazinoni veglën AKSESORËT

• SKIL mund të garantojë funksionimin pa probleme të veglës vetëm kur përdoren aksesorët origjinalë119 - mbajini të çarat e ajrimit F

të pambuluara - mos ushtroni shumë trysni mbi pajisje; lëreni pajisjen që të punojë për ju

! përdorni vetëm punto të mprehta

• Për të shpuar me punto jo SDS në dru, metal dhe plastikë, përdorni një adaptor (jo stanardi i përfshirë)

! pastroni dhe lubrikoni pak aksesorin SDS+ para lidhjes - tërhiqni këmishën bllokuese C

dhe futni përshtatësin në mandrinën SDS+ duke e rrotulluar dhe shtyrë deri sa të vendoset; përshtatësi do të bllokohet automakisht në pozicionin përkatës - tërhiqeni përshtatësin për të kontrolluar nëse është bllokuar si duhet - vendoseni çelësin D

në shpim normal (aktivizojeni vetëm kur mjeti është i kur dhe çelësi është i kyçur)

• Kur shponi metale ferrore - shponi paraprakisht një vrimë të vogël, kur kërkohet një vrimë e madhe - lubrikoni herë pas here me vaj punton e shpimit

• Kur vidhosni një vidë/pranë skajit të prerjes kryq ose një skaj të drurit, shponi paraprakisht një vrimë për të shmangur krisjen e drurit

• Shpimi pa ashkla në dru

• Shpimi pa pluhura në mure

• Shpimi pa pluhura në tavanë

• Shpimi në pllaka pa rrëshqitur

• Për më shumë informacion, shikoni www.skil.com

MIRËMBAJTJA / SHËRBIMI

• Kjo vegël nuk është e projektuar për përdorim profesional

• Gjithmonë mbajeni mjetin të pastër (sidomos vrimat e ajrimit F

! hiqeni baterinë nga mjeti para se ta pastroni

• Nëse pajisja ka defekt pavarësisht kujdesit në prodhim dhe procedurat e provave, riparimi duhet të kryhet nga një qendër e shërbimit pas shitjes për veglat e punës të SKIL - dërgoni veglën të çmontuar së bashku me vërtetimin e blerjes te shitësi ose te qendra më e afërt e shërbimit e SKIL (adresat si dhe diagrami i shërbimit i veglës janë të paraqitura në www.skil.com)

• Kini parasysh se dëmtimet për shkak të mbingarkesës ose manovrimit të papërshtatshëm të veglës janë të përjashtuara nga garancia (për kushtet e garancisë së SKIL vizitoni www.skil.com ose pyetni shitësin tuaj) MJEDISI

• Mos i hidhni veglat elektrike, bateritë, aksesorët dhe paketimin së bashku me materialet e mbeturinave familjare (vetëm për vendet e BE-së) - në respektim të Direktivës evropiane 2012/19/EC për pajisjet elektrike dhe elektronike si mbetje dhe zbatimin e saj në përputhje me ligjet kombëtare, pajisjet elektrike që kanë arritur në fund të jetëgjatësisë së tyre duhet të mblidhen të ndara dhe të kthehen në një objekt riciklimi në përputhje me mjedisin.

• Karikimi i baterisë ! lexoni paralajmërimet dhe udhëzimet e sigurisë të dhëna me karikuesin

• Heqja/instalimi i baterisë

• Treguesi i nivelit të baterisë

- shtypni butonin tregues të nivelit të baterisë H për të shfaqur nivelin aktual të baterisë.

• Ndryshimi i drejtimit të rrotullimit

- kur nuk është e vendosur si duhet në pozicionin e majtë/djathtë, çelësi A nuk mund të aktivizohet ! ndryshoni drejtimin e rrotullimit vetëm kur pajisja të jetë plotësisht e ndaluar

! pastroni dhe lubrikoni pak aksesorin SDS+ para lidhjes - tërhiqni këmishën bllokuese C dhe futni aksesorin në mandrinën SDS+ duke e rrotulluar dhe shtyrë deri sa të vendoset; aksesori do të bllokohet automakisht në pozicionin përkatës - tërhiqeni aksesorin për të kontrolluar që është bllokuar si duhet - hiqeni aksesorin duke tërhequr këmishën bllokuese C ! aksesori SDS+ kërkon liri veprimi gjë që shkakton rrotullim jashtë qendrës kur pajisja është pa ngarkesë; sidoqoftë aksesori centrohet automatikisht vetë gjatë përdorimit pa ndikuar në saktësinë e shpimit ! kur përdorni maja hekzagon, sigurohuni që këto maja hekzagon janë të paktën 75 mm të gjata, ose ndryshe përdorni maja hekzagon më të shkurtra me adaptor hekzagon G ! mos i përdorni puntot me një bosht rrotullues të dëmtuar

• Zgjedhja e modalitetit të veprimit

1 = shpim normal/vidhosje 2 = shpim çekiç ! zgjidhni modalitetin e operimit vetëm kur mjeti është i kur dhe çelësi është i kyçur - mekanizmi i goditjes çekiç aktivizohet duke ushtruar pak trysni mbi pajisje kur puntoja e shpimit është në kontakt me materialin e punës - kërkon pak kohë që mekanizmi i çekiçit të arrijë fuqinë e impaktit të plotë - rezultatet më të mira të shpimit me goditje çekiçi mund t’i arrini me vetëm pak shtypje mbi pajisje; rendimenti i shpimit nuk do të rritet duke ushtruar më shumë trysni mbi pajisje

• Mbrojtja e baterisë Fiket veglën ose parandalon ndezjen të veglës, kur - ngarkesa është shumë e lartë - temperatura e baterisë nuk është brenda diapazonit të lejuar të temperaturës së përdorimit -20 deri në +50°C - bateria me jone litiumi është gati bosh (për të mbrojtur nga shkarkimi i thellë) ! mos vazhdoni të shtypni çelësin e ndezjes/kjes pasi pajisja të ket automatikisht; bateria mund të dëmtohet

• Mbajtja dhe drejtimi i veglës

! gjatë punës, mbajeni gjithmonë veglën në zonën(at) e dorezës me ngjyrë gri120 - simboli

do t’ju kujtojë për këtë gjë kur të jetë nevoja për t’i hedhur ! para hedhjes mbroni terminalet e baterisë me ngjitës të fortë për të parandaluar qarkun e shkurtër ZHURMA / VIBRIMI

• I matur sipas EN 60745, niveli i presionit të zhurmës së këtij mjeti është 88,0 dB(A) dhe niveli i fuqisë së zhurmës 99,0 dB(A) (pasiguria K = 3 dB), dhe dridhja ✱ (shuma e vektorit triax; pasiguria K = 1.5 m/s²) ✱ gjatë shpimit si çekiç në beton 13,7 m/s²

• Niveli i emetimit të vibrimit është matur në përputhje me një provë të standardizuar të dhënë në EN 60745; ajo mund të përdoret për të krahasuar një vegël me një tjetër dhe si një vlerësim paraprak i ekspozimit ndaj vibrimit kur përdorni pajisjen për proceset e përmendura - përdorimi i pajisjes për procese të ndryshme, ose me aksesorë të ndryshëm dhe të mirëmbajtur keq, mund të rritë ndjeshëm nivelin e ekspozimit - kohët kur pajisja është e kur dhe kur është e ndezur por jo në punë, mund të zvogëlojnë ndjeshëm nivelin e ekspozimit ! mbroni veten nga efektet e vibrimit duke mirëmbajtur pajisjen dhe aksesorët e saj, duke i mbajtur duart e ngrohta dhe duke organizuar mënyrën tuaj të punës121
