XF 1500 KB - Sistema audio Trevi - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema di diffusione sonora portatile con carrello telescopico
Marca	Trevi
Modello	XF 1500 KB
Dimensioni	460 x 390 x 705 mm
Peso	20,8 kg
Alimentazione di rete	100-240 V~, 50/60 Hz
Batteria interna	Piombo-acido ricaricabile 12 V, 7 Ah
Consumo massimo	96 W
Potenza audio massima	120 W
Risposta in frequenza	40 Hz - 20 kHz
Rapporto segnale/rumore	≥ 62 dB
Separazione dei canali	> 40 dB
Bluetooth	Versione 2.1+EDR (Classe 2, portata circa 10 m)
Ingressi audio	AUX-IN (jack 3,5 mm), MIC (jack 6,35 mm), USB, Micro SD
Uscita audio	AUX OUT (jack 3,5 mm)
Ingresso alimentazione ausiliaria	12 V CC (morsetto)
Formati letti	MP3 (via USB o Micro SD)
Accessori inclusi	Microfono a filo, telecomando (batteria CR2025 inclusa), cavo di alimentazione, cavo AUX
Funzioni	Bluetooth, USB/SD, AUX, microfono con volume ed eco, priorità micro, equalizzatore preimpostato (6 modalità), effetto luminoso disco, carrello di trasporto
Pulizia	Panno morbido leggermente umido, nessun solvente
Sicurezza	Non esporre all'acqua, non posizionare vicino a fonti di calore, utilizzare a volume moderato per proteggere l'udito
Riparabilità	Contattare un centro assistenza autorizzato TREVI; batteria sostituibile da un professionista

Domande frequenti - XF 1500 KB Trevi

Come accendere l'apparecchio ?

Posizionare l'interruttore POWER ON/OFF (riferimento 12) sulla posizione ON. L'apparecchio si accende e può funzionare a batteria interna. Per spegnere completamente, posizionarlo su OFF.

Come accoppiare uno smartphone in Bluetooth ?

Premere più volte il pulsante MODE (riferimento 1) fino a visualizzare 'BLUE' sul display. Sul proprio smartphone, attivare il Bluetooth e cercare i dispositivi. Selezionare 'XF 1500 PRO' e inserire il codice '0000' se richiesto. La connessione è stabilita quando il simbolo lampeggiante diventa fisso.

Cosa fare se l'apparecchio non si accende ?

Verificare che l'interruttore POWER ON/OFF sia su ON. Se la batteria è scarica, collegare il cavo di alimentazione di rete e mettere l'interruttore su OFF per caricare. Il LED rosso (riferimento 14) si accende durante la carica. Attendere alcune ore.

Come utilizzare il microfono ?

Collegare il microfono in dotazione alla presa MIC (riferimento 11). Accendere il micro tramite il suo interruttore. Regolare il volume del micro con il pulsante MIC VOL (riferimento 16) e l'effetto eco con ECHO (riferimento 15). Per dare priorità alla voce, premere il pulsante di priorità micro (riferimento 10).

Perché non c'è alcun suono ?

Più cause possibili: 1) Nessuna sorgente audio collegata – collegare un dispositivo in AUX, USB, SD o Bluetooth. 2) Il volume generale (riferimento 19) è al minimo – ruotarlo. 3) Il volume del telecomando è troppo basso – aumentare con Vol+. 4) La modalità selezionata non corrisponde alla sorgente – premere MODE per scegliere quella corretta.

Come leggere file MP3 da una chiavetta USB ?

Inserire la chiavetta USB nella porta USB (riferimento 8). La lettura parte automaticamente. Utilizzare i pulsanti ◀◀ / ▶▶ per cambiare traccia, ▶ II per pausa/ripresa. Il telecomando permette di selezionare direttamente un numero di traccia con i tasti 0-9.

La batteria non mantiene la carica, cosa fare ?

Verificare che il cavo di alimentazione sia ben collegato e che la presa funzioni. Il tempo di carica normale è di 7-8 ore (LED verde indica fine carica). Se la batteria ancora non regge, potrebbe aver raggiunto la fine della vita utile. Contattare un servizio autorizzato per la sostituzione.

Come regolare l'equalizzatore ?

Utilizzare il telecomando: premere il pulsante EQ (riferimento 5) per scorrere i 6 preset. Si possono anche regolare manualmente i bassi con BASS (riferimento 17) e gli alti con TREBLE (riferimento 18) sull'apparecchio.

Come attivare l'effetto luminoso disco ?

Premere l'interruttore LED (riferimento 13) sull'apparecchio per accendere le luci frontali. Premere di nuovo per spegnerle.

Posso utilizzare una batteria esterna in caso di emergenza ?

Sì, l'apparecchio dispone di un ingresso DC 12V (riferimento 21) sul retro. Collegare una batteria esterna 12 V rispettando le polarità (+/-). Ciò consente di far funzionare l'apparecchio se la batteria interna è scarica e non è disponibile una presa di rete.

MANUALE UTENTE XF 1500 KB Trevi

Per evitare possibili danni all'udito, limitare il tempo di ascolto a volumi elevati

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

Evitare di posizionare il riproduttore:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
• In luoghi molto umidi come stanze da bagno, piscine, ecc...
• In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.
• Non avvicinare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.
• Posizionare l'apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediatamente la spina dalla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
• Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
• L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.
• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.
• Conservare il presente manuale per futuri riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANTE

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI.

TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.

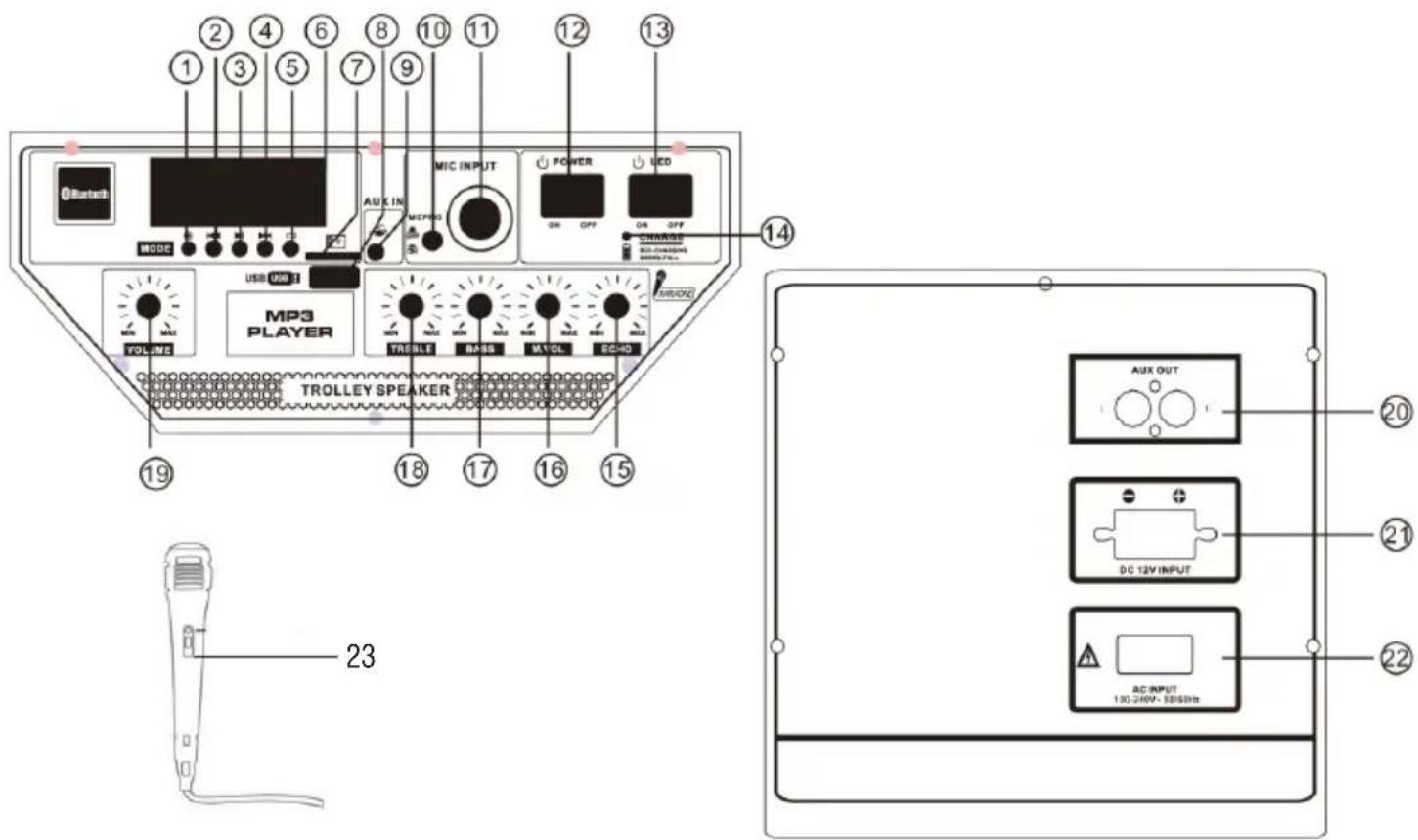

DESCRIZIONE COMANDI

1. Tasto MODE, selezione funzione
2. Tasto ◀◀, precedente
3. Tasto ▶ II, Play/Pausa
4. Tasto ▶▶, successivo
5. Tasto ripetizione
6. Display
7. Ingresso TF Card (Micro SD)
8. Ingresso USB
9. Ingresso AUX IN
10. Tasto priorità Microfono
11. Ingresso MIC
12. Interruttore principale POWER ON/OFF (accensione/spegnimento)

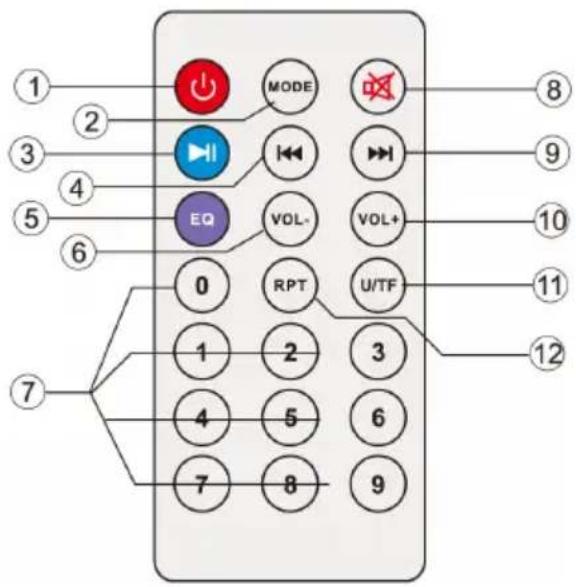

TELECOMANDO

1. Interruttore LED, attivazione/disattivazione Led frontali (Disco Light)
2. Spia Led di segnalazione Batteria in ricarica
3. Regolazione ECHO microfono
4. MIC VOL, regolazione Volume Microfono
5. BASS, regolazione toni bassi
6. TREBLE, regolazione toni alti
7. Regolazione Volume generale
8. AUX OUT, uscita audio
9. Ingresso 12V per eventuale batteria ausiliaria (non in dotazione)
10. Presa per inserimento cavo di alimentazione da rete

11. Microfono

12. Tasto, Stand-by

13. Tasto MODE: selezione funzione
14. Tasto ▶ II, Play/Pausa
15. Tasto ◀◀, selezione traccia precedente
16. Tasto EQ: equalizzazioni pre-impostate
17. Volume generale -
18. Tasti numerici 0-9
19. Tasto MUTE
20. Tasto ▶▶, selezione traccia successiva

21. Volume generale +

22. Tasto U/TF: selezione sorgente USB/ Micro SD (se inserite)

23. Tasto RPT: ripetizione singolo brano, ripetizione di tutti i brani

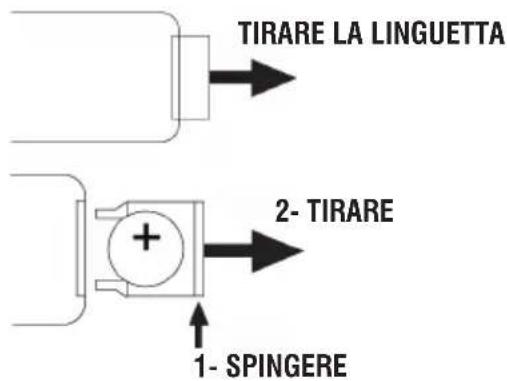

ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO

Il telecomando monta una batteria tipo CR2025

Per attivare la batteria del telecomando (inclusa) togliere la linguetta plastica di protezione.

Per la sostituzione della batteria:

1. Spingere il fermo plastico dell'alloggiamento porta batteria verso destra;
2. Estrarre l'alloggiamento porta batteria;
3. Inserire una batteria nuova facendo attenzione a rispettare le polarità;
4. Richiudere l'alloggiamento porta batteria.

TRASPORTO

Premere il pulsante presente sulla maniglia del trolley, alzare il manico fino al blocco (si udira' uno scatto metallico). Per il trasporto, agendo sulla maniglia del trolley, piegare leggermente l'apparecchio e sfruttare le due ruote posteriori.

Per lo sblocco e chiusura del trolley, premere di nuovo il pulsante sulla maniglia ed abbassare completamente il manico.

Per il trasporto è possibile utilizzare, eventualmente, anche le due maniglie poste lateralmente all'apparecchio.

ALIMENTAZIONE/RICARICA BATTERIA

Questa unità funziona con batteria interna ricaricabile al piombo da 12V -7Ah o alimentazione di rete 230V 50Hz. Quando la batteria è in fase di esaurimento o l'apparecchio non si accende, portare l'interruttore principale POWER ON/OFF(12) in

posizione "OFF", inserire il cavo di alimentazione nella presa(22) del dispositivo e la spina in una presa di corrente per effettuare la ricarica della batteria interna, la spia Led Rossa(14) si accenderà.

Stati della spia Led di segnalazione con Batteria in ricarica:

• Spia Led(14) ROSSA fissa: il dispositivo e' collegato correttamente con il cavo di alimentazione e la batteria è in fase di ricarica.
• Spia Led(14) VERDE fissa: operazione di ricarica terminata, la batteria è carica.

Nota: Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

FUNZIONI DI BASE

ACCENSIONE/SPEGNIMENTO

Portare l'interruttore principale POWER ON/OFF(12) in posizione "ON" per accendere e utilizzare l'apparecchio con la sua batteria interna. Portare l'interruttore principale POWER ON/OFF(12) in posizione "OFF" per spegnere completamente l'apparecchio o per ricaricare la batteria.

STAND-BY

E' possibile portare l'apparecchio in modalità Stand-by utilizzando il tasto ⏻(1) del telecomando.

Note:

- Non vi è nessun Led che segnali l'attivazione della funzione Stand-by.

- Lasciando l'apparecchio in Stand-by la batteria tende a scaricarsi più velocemente che utilizzando l'interruttore POWER ON/OFF(12).

SELEZIONE DELLA FUNZIONE

Per cambiare la modalità di funzionamento, premere piu' volte il tasto (1) sull'unità o premere il tasto MODE(2) sul telecomando per selezionare: BLUETOOTH(sul display compare "BLUE"), USB o Micro SD (solo se sulla presa USB(8)/Slot Micro SD(7) vi è collegata una memoria, sul display compare una piccola scritta "USB" o "SD"), AUX-IN (sul display compare "LINE").

REGOLAZIONE DEL VOLUME

1. Ruotare la manopola del VOLUME(19) per aumentare o diminuire il volume generale di riproduzione oppure utilizzare i tasti Vol+(10) e Vol-(6) sul telecomando per avere una regolazione più fine;

Attenzione: le due regolazioni si sommano, pertanto, per avere il massimo volume occorre che entrambe le regolazioni siano al massimo, mentre, se la manopola del VOLUME (19) è al minimo, aumentando quella del telecomando non si avranno variazioni.

1. Ruotare la manopola MIC VOL(16) per regolare il volume del segnale sull'ingresso MIC(11).

PRE-EQUALIZZAZIONI

Questa unità ha un sistema di equalizzazioni audio pre impostate. Premere più volte il tasto EQ(5) sul telecomando per selezionare una delle 6 equalizzazioni audio disponibili e che meglio si adatta alla riproduzione sonora in corso.

REGOLAZIONE TONI ALTI E BASSI

Ruotare la manopola TREBLE(18) per regolare i toni alti.

Ruotare la manopola BASS(17) per regolare i toni bassi.

EFFETTO ECHO

Ruotare la manopola ECHO(15) per aumentare o diminuire l'effetto eco sull'ingresso MIC.

Nota: l'effetto eco agisce unicamente sull'ingresso microfonico.

EFFETTO DISCO-LIGHT

Per attivare l'effetto Disco-Light sull'altoparlante premere l'interruttore LED(13).

Per disattivare l'effetto Disco-Light, premere nuovamente l'interruttore LED(13).

1. Accendere l'apparecchio e premere il tasto Ⓐ(1) sull'unità o il tasto MODE(2) sul telecomando e selezionare la funzione bluetooth, sul display compare la scritta "BLUE";
2. Nella modalità Bluetooth, il simbolo ✝ e la scritta "BLUE" sul display cominceranno a lampeggiare e il sistema si porterà automaticamente in modalità ricerca;
3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare;

4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF 1500 KB";

5. Inserire la password "0000" se richiesto;

6. Premere il tasto ▶ II (3) sull'unità oppure sul telecomando per avviare la riproduzione e utilizzare i tasti ▶I (4) o ◀◀ (2) sull'unità, oppure i tasti ▶I (9) e ◀◀ (4) sul telecomando per la selezione dei brani.

RIPRODUZIONE SU INGRESSO USB/ MICRO SD

1. Accendere l'apparecchio;
2. Inserire una memoria USB o una scheda Micro SD nei corrispettivi ingressi(8/7). La riproduzione viene avviata automaticamente;
3. Per mettere in pausa la riproduzione, premere il tasto ▶ II (3) sull'unità oppure il tasto ▶ II (3) del telecomando; sul display comparirà la scritta "PAUS";
4. Per riprendere la riproduzione, premere nuovamente il tasto ▶ II (3) sull'unità o sul telecomando;
5. Premere il tasto ▶▶I (4) sull'unità o il tasto ▶▶I (9) sul telecomando, durante l'ascolto per passare alla traccia successiva. Premere il tasto ◀◀(2) sull'unità, o il tasto ◀◀(4) sul telecomando per passare ai brani precedenti;
6. Utilizzando la tastiera numerica(7) del telecomando è possibile digitare direttamente il numero del brano musicale che si vuole riprodurre;
7. Premere una volta il tasto (5) sull'unità, oppure il tasto RPT(12) del telecomando, sul display comparirà la scritta "ONE" (per riprodurre continuamente la stessa traccia); premerlo una seconda volta, sul display comparirà la scritta "ALL" (per riprodurre continuamente tutti brani contenuti nel dispositivo USB/Micro SD).

Nota:

• Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori.
• Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga.
• Dal computer formattare le memorie USB/Micro SD in FAT (16 o 32).

AUX-IN

1. Premere il tasto (5) sull'unità o premere il tasto MODE(2) del telecomando e selezionare la funzione "LINE IN";
2. Collegare una qualsiasi unità provvista di uscita audio tramite l'apposito cavo Jack da 3,5mm (in dotazione) all'ingresso AUX IN(9);
3. Regolare il dispositivo esterno dai propri comandi.

Questa uscita (20) può essere utilizzata per collegare l'unità ad altri apparecchi amplificati (tramite il loro ingresso AUX-IN) per aumentare l'audio e la potenza totale.

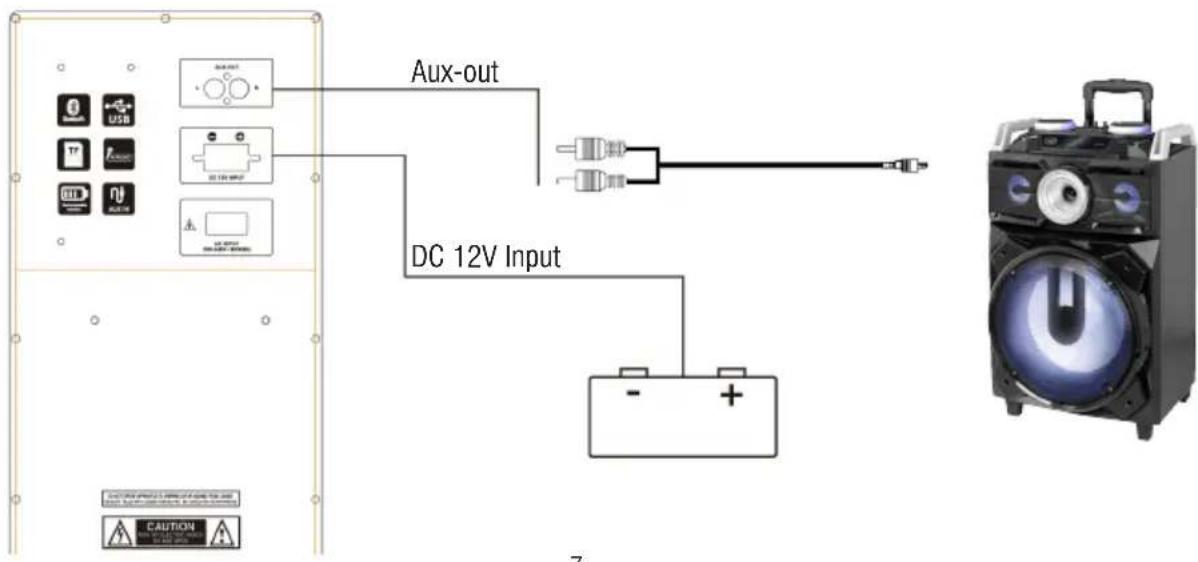

COLLEGAMENTO DI UNA BATTERIA AUSILIARIA

L'apparecchio è predisposto per collegare una batteria ausiliaria qualora vi trovaste con la batteria interna completamente scarica e non vi fosse possibilità di collegare l'apparecchio ad una presa di rete.

Utilizzare la presa posteriore (21) e collegarvi una batteria esterna da 12V facendo molta attenzione a rispettare le polarità indicate.

UTILIZZO DEL MICROFONO

1. Collegare il microfono in dotazione all'ingresso MIC(11);
2. Accendere il microfono agendo sull'interruttore presente sul manico del microfono stesso portandolo in posizione ON;
3. Regolare il volume di ingresso del microfono e l'effetto eco come desiderato tramite gli appositi comandi (16/15);
4. Premere il tasto(10) se si vuole dare priorità alla voce del microfono rispetto alla musica riprodotta (la musica viene abbassata automaticamente di volume quando si parla con il microfono), premerlo nuovamente per riportarlo alla condizione normale.

RISOLUZIONE DEI PROBLEMI

Se si verifica un problema, attenersi alla procedura descritta nella seguente tabella.

Se il problema non può essere risolto, contattare il rivenditore o il centro assistenza.

Problema Possibili	cause Soluzione
Nessun suono riprodotto quando l'apparecchio viene acceso	1. Nessuna sorgente sonora in ingresso2. Manopola Volume a livello 0 o regolazione volume dal teleconado a livello 03. Nessun dispositivo Micro SD/USB collegato	1. Collegare un dispositivo all'ingresso AUX-IN2. Regolare il volume3. Collegare USB/ Micro SD card, riprodurre MP3
Suono distorto 1. Volume troppo	alto2. Errore file Audio	1. Abbassare il volume2. Controllare e riprodurre un'altro file Audio
Nessun suono dal microfono 1.	La presa del microfono può non essere collegata correttamente.2. L'interrutore di accensione sul microfono può essere in posizione "spento".3. Volume del microfono basso.	1. Assicurarsi che il microfono sia collegato correttamente alla presa.2. Accendere il microfono.3. Regolare correttamente il volume del microfono
Nessun suono quando si inse-risce un dispositivo USB/ Micro SD Card	1. Formato file non supportato2. USB/ Micro SD card non collegate correttamente	1. Il formato dei file audio deve essere MP32. Collegare l'apparecchio USB/Micro SD card correttamente
Impossibile caricare la batteria o la batteria ha una durata breve	1. Il cavo di alimentazione non è inserito pene nella presa2. La batteria non è completamente carica3. La batteria potrebbe aver terminato il suo ciclo di vita	1. Controllare se il cavo di alimentazione è collegato in modo corretto2. Normalmente ci vogliono 7-8 ore per ricari-care completamente la batteria3. Sostituire la vecchia batteria con una nuova avente le stesse specifiche tecniche
Dagli altoparlanti si sentono forti rumori	1. Microfono acceso ma troppo vicino all'altoparlante2. Microfono acceso ma non viene utilizzato3. Il Volume del microfono potrebbe essere troppo alto4. Un cellulare viene utilizzato troppo vicino all'altoparlante5. Apparecchi senza fili possono essere molto vicini a chi sta utilizzando il microfono	1. Tenere il microfono alla distanza di 2 metri dal diffusore2. Spegnere il microfono se non utilizzato3. Abbassare il volume del microfono4. Tenere il cellulare lontano dall'altoparlante mentre si effettua una chiamata.5. Tenere il diffusore lontano da apparecchi wireless

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: Questa operazione è riservata esclusivamente al personale tecnico specializzato!

PROCEDURA PER LA RIMOZIONE DELLA BATTERIA DALL'ALTOPARLANTE AMPLIFICATO

Operare esclusivamente in assenza di collegamento dell'apparecchio alla rete elettrica!

1. Rimuovere le viti che serrano il trolley;
2. Rimuovere le viti che serrano il pannello metallico posteriore;
3. Rimuoverlo e individuare la batteria;
4. Scollegare la batteria e rimuoverla.

SMALTIMENTO DELLA BATTERIA

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici, nel fuoco o nell'acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri di raccolta dedicati.

INFORMAZIONI AGLI UTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

CARATTERISTICHE TECNICHE

GENERALI

Alimentazione:	100-240V ~ 50Hz
batteria interna al piombo ricaricabile 12V , 7Ah
Consumo:	Max 96W
Temperatura di funzionamento:	0° ~ 40°C
Umidità:	5% ~ 90%
Potenza massima Audio:	120W
Risposta in frequenza:	40Hz - 20KHz
Rapporto segnale rumore:	≥62dB
Classe di Potenza Bluetooth:	2
Potenza di trasmissione di picco Bluetooth:	2,5mW
Potenza di trasmissione max Bluetooth:	1,9mW
Banda di trasmissione Bluetooth:	2,4GHz
Dimensioni:	460x390x705mm
Peso:	20,8 Kg

NOTES ON USE

Il telecomando monta una batteria tipo CR2025

Per attivare la batteria del telecomando (inclusa) togliere la linguetta plastica di protezione.

Per la sostituzione della batteria:

1. Spingere il fermo plastico dell'alloggiamento porta batteria verso destra;
2. Estrarre l'alloggiamento porta batteria;
3. Inserire una batteria nuova facendo attenzione a rispettare le polarità;
4. Richiudere l'alloggiamento porta batteria.

TRANSPORTE

Dichiarazione di conformità UE semplificata

Il fabbricante TREVI S.p.a. dichiara che il tipo di apparecchiatura radio XF 1500 KB é conforme alla direttiva 2014/53/EU.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: www.trevi.it
