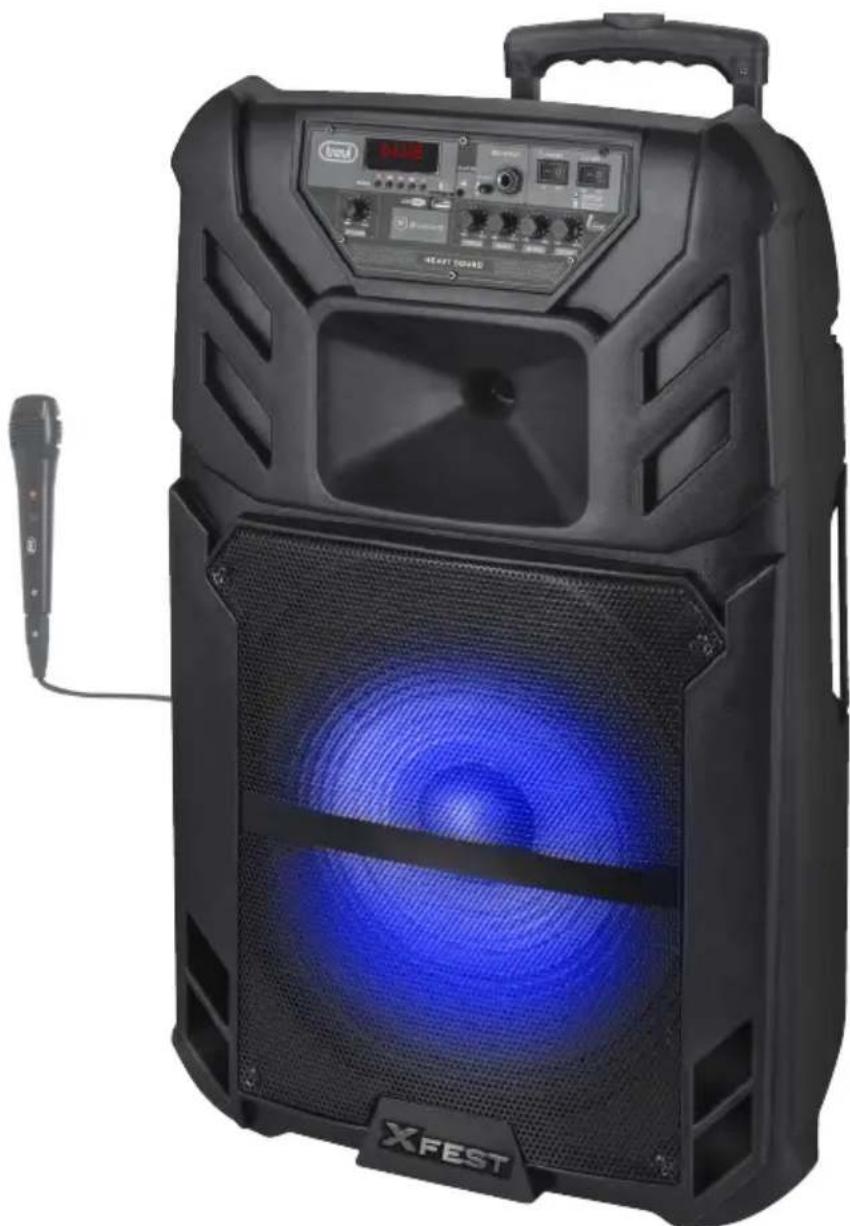

Tipo de producto	Sistema de sonido portátil con carro telescópico
Marca	Trevi
Modelo	XF 1500 KB
Dimensiones	460 x 390 x 705 mm
Peso	20,8 kg
Alimentación de red	100-240 V~, 50/60 Hz
Batería interna	Plomo-ácido recargable 12 V, 7 Ah
Consumo máximo	96 W
Potencia de audio máxima	120 W
Respuesta en frecuencia	40 Hz - 20 kHz
Relación señal/ruido	≥ 62 dB
Separación de canales	> 40 dB
Bluetooth	Versión 2.1+EDR (Clase 2, alcance aprox. 10 m)
Entradas de audio	AUX-IN (jack 3,5 mm), MIC (jack 6,35 mm), USB, Micro SD
Salida de audio	AUX OUT (jack 3,5 mm)
Entrada de alimentación auxiliar	12 V CC (borne)
Formatos leídos	MP3 (vía USB o Micro SD)
Accesorios incluidos	Micrófono con cable, control remoto (pila CR2025 incluida), cable de alimentación, cable AUX
Funciones	Bluetooth, USB/SD, AUX, micrófono con volumen y eco, prioridad de micrófono, ecualizador preajustado (6 modos), efecto luminoso disco, carro de transporte
Limpieza	Paño suave ligeramente húmedo, sin disolventes
Seguridad	No exponer al agua, no colocar cerca de fuentes de calor, usar a volumen moderado para proteger la audición
Reparabilidad	Contactar a un centro de asistencia autorizado TREVI; batería reemplazable por un profesional

Preguntas frecuentes - XF 1500 KB Trevi

¿Cómo encender el dispositivo?

Coloque el interruptor POWER ON/OFF (referencia 12) en la posición ON. El dispositivo se enciende y puede funcionar con batería interna. Para apagar completamente, colóquelo en OFF.

¿Cómo emparejar un smartphone por Bluetooth?

Presione varias veces el botón MODE (referencia 1) hasta que aparezca 'BLUE' en la pantalla. En su smartphone, active el Bluetooth y busque dispositivos. Seleccione 'XF 1500 PRO' e ingrese el código '0000' si se solicita. La conexión se establece cuando el símbolo parpadeante se vuelve fijo.

¿Qué hacer si el dispositivo no se enciende?

Verifique que el interruptor POWER ON/OFF esté en ON. Si la batería está descargada, conecte el cable de alimentación de red y coloque el interruptor en OFF para cargar. El LED rojo (referencia 14) se enciende durante la carga. Espere unas horas.

¿Cómo usar el micrófono?

Conecte el micrófono incluido en la toma MIC (referencia 11). Encienda el micrófono con su interruptor. Ajuste el volumen del micrófono con el botón MIC VOL (referencia 16) y el efecto de eco con ECHO (referencia 15). Para dar prioridad a la voz, presione el botón de prioridad de micrófono (referencia 10).

¿Por qué no hay sonido?

Varias causas posibles: 1) Ninguna fuente de audio conectada – conecte un dispositivo en AUX, USB, SD o Bluetooth. 2) El volumen general (referencia 19) está al mínimo – gírelo. 3) El volumen del control remoto es demasiado bajo – aumente con Vol+. 4) El modo seleccionado no coincide con la fuente – presione MODE para elegir el correcto.

¿Cómo reproducir archivos MP3 desde una memoria USB?

Inserte la memoria USB en el puerto USB (referencia 8). La reproducción comienza automáticamente. Use los botones ◀◀ / ▶▶ para cambiar de pista, ▶ II para pausa/reanudar. El control remoto permite seleccionar directamente un número de pista con las teclas 0-9.

La batería no retiene la carga, ¿qué hacer?

Verifique que el cable de alimentación esté bien conectado y que el enchufe funcione. El tiempo de carga normal es de 7 a 8 horas (LED verde indica fin de carga). Si la batería aún no retiene, es posible que haya llegado al final de su vida útil. Contacte a un servicio autorizado para su reemplazo.

¿Cómo ajustar el ecualizador?

Use el control remoto: presione el botón EQ (referencia 5) para recorrer los 6 presets. También puede ajustar manualmente los graves con BASS (referencia 17) y los agudos con TREBLE (referencia 18) en el dispositivo.

¿Cómo activar el efecto luminoso disco?

Presione el interruptor LED (referencia 13) en el dispositivo para encender las luces frontales. Vuelva a presionar para apagarlas.

¿Puedo usar una batería externa en caso de emergencia?

Sí, el dispositivo tiene una entrada DC 12V (referencia 21) en la parte trasera. Conecte una batería externa de 12 V respetando las polaridades (+/-). Esto permite hacer funcionar el dispositivo si la batería interna está descargada y no hay un tomacorriente disponible.

MANUAL DE USUARIO XF 1500 KB Trevi

ALTOPARLANTE AMPLIFICATO ALTA POTENZA

Manuale d'uso e collegamento

Manual para el uso y la conexión

BT

BLUETOOTH

DISCO

LIGHT

120 W

MAX

USB/

Micro SD

PLAYER

LED

DISPLAY

ATENCION: NO ABRIR EL APARATO, EN SU INTERIOR NO HAY MANDOS QUE PUEDAN SER MANIPULADOS POR EL USUARIO NI PARTES DE REPUESTO. PARA TODAS LAS OPERACIONES DE SERVICIO DIRIGIRSE A UN CENTRO DE ASISTENCIA AUTORIZADO TREVI.

Para evitar posibles daños a la audición, limitar la cantidad de tiempo de escucha a un volumen alto

NOTE D'USO

ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

Escuchar a un volumen alto durante mucho tiempo puede dañar su audición.

Este aparato es un instrumento electrónico de alta precisión; por lo tanto debe evitar utilizarlo en los siguientes casos:

• Cerca de fuertes fuentes de calor como caloríferos y estufas.
• Escuchar un volumen alto durante mucho tiempo podría dañar su audición.
• No cierre el oído al altavoz durante el ajuste por pasos y los ajustes de volumen y, en particular, mantenga el volumen bajo en el encendido
• En lugares muy húmedos como cuartos de baño, piscinas, etc.
• En lugares muy polvorientos.
• En lugares sujetos a fuertes vibraciones.
• Posicione el aparato de manera que el espacio circundante sea amplio para la libre circulación del aire (por lo menos 5 cm).
• No obstruya las ranuras de ventilación.
• Si penetran líquidos dentro del aparato, desconecte inmediatamente el enchufe de la toma de corriente y lleve el aparato al centro de asistencia autorizado TREVI más cercano.
• Siempre compruebe que los cables de alimentación y de conexión estén instalados correctamente antes de encender el aparato.
• El aparato no debe exponerse a goteos o salpicaduras de agua. Los objetos que contengan líquidos, como floreros, debe ser colocado en la unidad.
• No hay fuente de llamas, como una vela encendida, se deben colocar en.
• Mantenga este manual.

Para efectuar la limpieza se aconseja utilizar un paño suave, ligeramente humedecido. Evite solventes o sustancias abrasivas.

IMPORTANTE

Este dispositivo está diseñado para uso doméstico (uso no profesional). La buena construcción del aparato garantiza su perfecto funcionamiento durante mucho tiempo. Si se presentase algún inconveniente, será oportuno consultar al Centro de Asistencia autorizado TREVI más cercano.

TREVI cultiva una política de investigación y desarrollo continuos. Por consiguiente, los productos pueden presentar características distintas a las descritas.

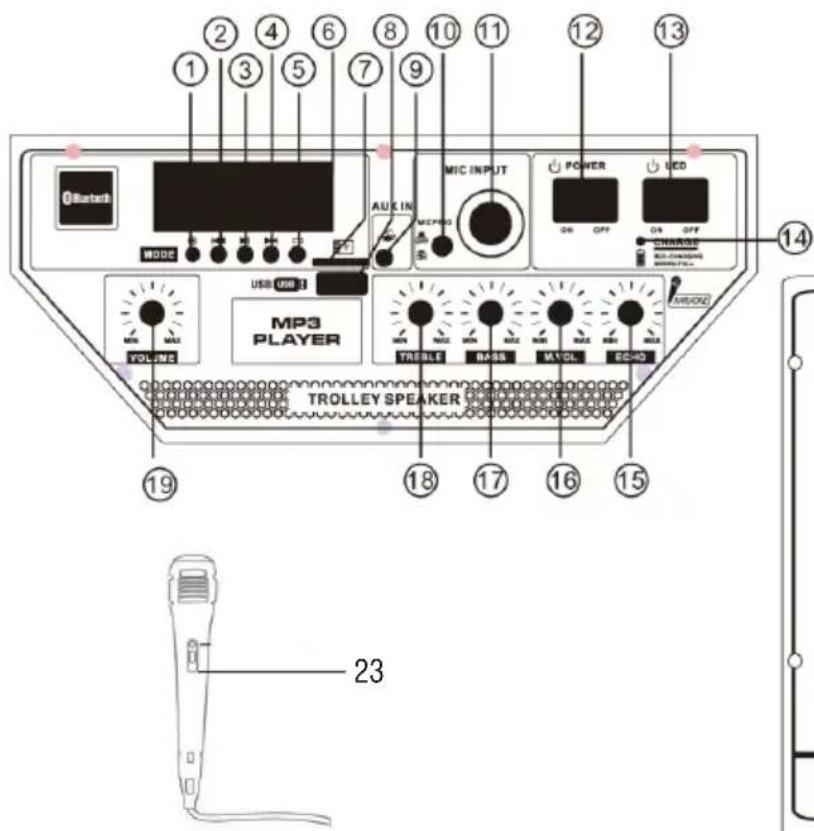

DESCRIPCIÓN DE LOS CONECTORES/MANDOS

1. Botón CODE, función de selección
2. Botón ◀◀, Anterior
3. Botón ▶ II, Play/Pausa
4. Botón ▶▶, Siguiente
5. Botón, repetición
6. Pantalla
7. Entrada Micro SD
8. Entrada USB
9. Entrada AUX IN
10. Botón prioridad de Micrófono

11. Entrada MIC

12. Conmutador POWER ON/OFF (encendido/apagado)

13. Conmutador de encendido/apagado LED Disco Light
14. Indicador de carga LED de la batería
15. Ajuste ECHO de micrófono
16. MIC VOL, ajuste de volumen de micrófono
17. BASS, ajuste de graves
18. TREBLE, ajuste de agudos
19. Ajuste de volumen

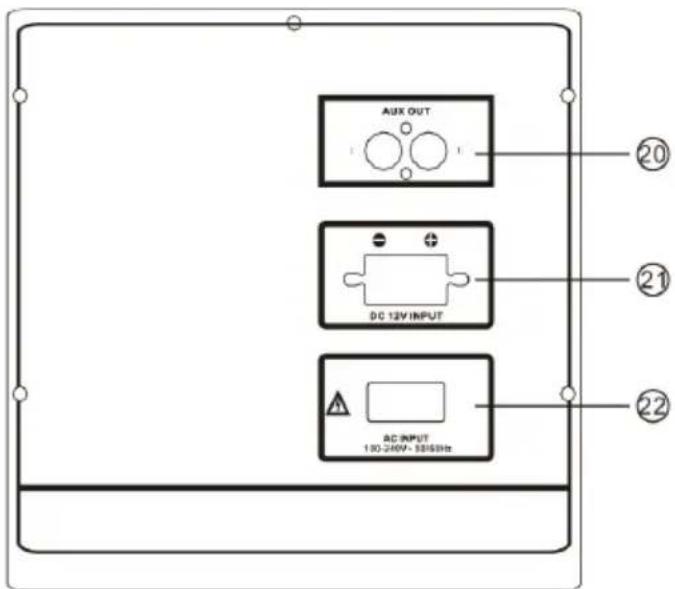

20. AUX OUT, salida de audio
21. Entrada de 12V para cualquier batería auxiliar (no incluida)
22. Toma de alimentación
23. Micrófono

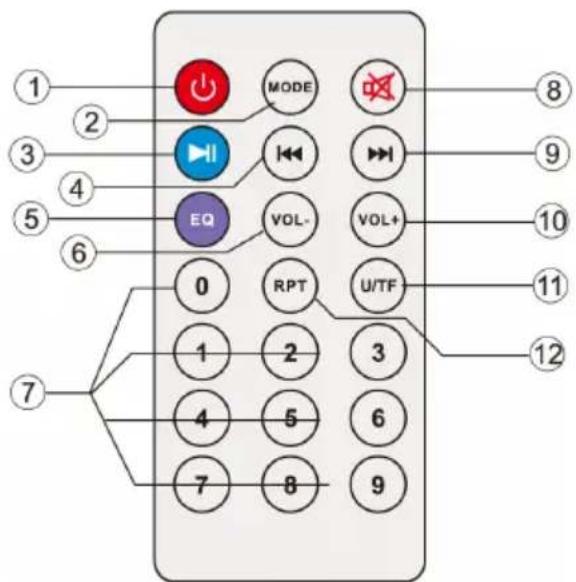

MANDO A DISTANCIA

1. Botón, de espera
2. Botón MODE, selección de función
3. Botón ▶ II, Reproducir/Pausa
4. Botón ◀◀, selección de pista anterior
5. Botón EQ, preset EQ
6. Volumen -
7. Teclado numérico 0-9
8. Botón MUTE
9. Botón ▶▶, selección la siguiente pista
10. Volumen +
11. Botón U/TF, selección de fuente USB/Micro SD (si está insertada)
12. Botón RPT (repetición de una pista, repetir todas las pistas)

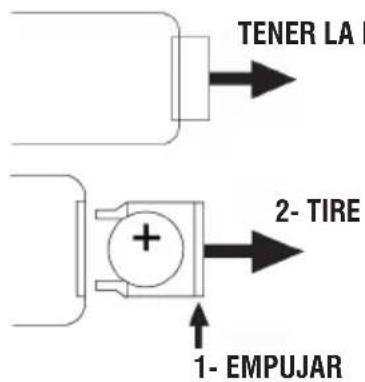

ACTIVACIÓN Y REEMPLAZO DE LA BATERÍA DE CONTROL REMOTO

Presione el botón en el asa del carro, levante el asa hasta el bloque (oirá un clic metálico). Para el transporte, actuando sobre el asa del carro, doble ligeramente el aparato y aproveche las dos ruedas traseras.

Para desbloquear y cerrar el carro, vuelva a presionar el botón de la palanca y baje la palanca por completo.

Para el transporte, también es posible utilizar las dos asas colocadas lateralmente en el aparato.

ALIMENTACION

Esta unidad funciona con batería de plomo recargable 12V,7Ah y red eléctrica 230V,50Hz.

Cuando la batería se esté agotando o la unidad no se encienda, gire el interruptor principal de POWER ON/OFF(12) a la posición "APAGADO", inserte el cable de alimentación en la toma (22) del dispositivo y enchúfelo a una toma de corriente para llevar a cabo la posición "APAGADO", inserte el cable de alimentación en la toma (22) del dispositivo y enchúfelo en una toma para recargar la

batería interna; se encenderá el indicador LED rojo (14).

Indicador LED de estado con carga de batería:

• Luz indicadora LED (14) ROJA: el dispositivo está correctamente conectado al cable de alimentación y la batería se está cargando.
• Luz indicadora de led (14) VERDE fija: operación de carga completada, la batería está cargada.

Nota: No conecte el dispositivo a un tomacorriente con un voltaje diferente al indicado.

FUNCIONES BÁSICAS

ENCENDIDO/APAGADO

Coloque el interruptor principal de POWER ON/OFF(12) en la posición "ON" para encender el aparato y utilizarlo con su batería interna. Gire el interruptor principal de POWER ON/OFF(12) a la posición "OFF" para apagar la unidad completamente o para recargar la batería.

STAND-BY

Es posible poner el aparato en modo de espera usando el botón (1) del control remoto.

Nota:

• No hay LED que indica la activación de la función de stand-by.
• Tenga en cuenta que dejar la unidad en función de stand-by la batería se agota más rápido que con la tecla POWER ON/OFF(12).

SELECION DE LAS FUNCIÓN

Para cambiar el modo de funcionamiento, pulse más "veces el botón (11) en la unidad o presione el botón MODE(2) en el mando a distancia para seleccionar: BLUETOOTH (la pantalla muestra "BLUE"), USB o Micro SD (solo si hay una memoria conectada a la toma USB (8)/ranura Micro SD (7), aparece un pequeño mensaje "USB" o "SD" en la pantalla, AUX-IN ("LINE" aparece en la pantalla).

AJUSTE DEL VOLUMEN

1. Gire la perilla VOLUME(19) para aumentar o disminuir el volumen general de la reproducción o use los botones Vol+(10) y Vol-(6) en el control remoto para un ajuste más preciso;
   Atención: los dos ajustes se suman, por lo tanto, para tener el volumen máximo, es necesario que ambos ajustes estén al máximo, mientras que si la perilla VOLUME (19) está al mínimo, aumentar la del control remoto no cambiará.
2. Gire el mando MIC VOL(16) para ajustar el volumen de la señal en la entrada MIC (11).

ECUALIZADOR

Esta unidad cuenta con un sistema de ecualización de audio pre-integrada. Pulse el botón EQ(5) en el control remoto para seleccionar uno de los 6 ajustes de audio disponibles que mejor se adapte a la reproducción del sonido.

AJUSTE DE TONO AGUDOS Y BASS

Actuando sobre los cursor TREBLE(18) para ajustar los agudos.

Ley sobre la corredera BASS(17) para ajustar los graves.

EFECTO ECHO

Actuando sobre los cursor de ECHO(15) para aumentar o disminuir el efecto de eco en la entrada MIC.

Nota: el eco sólo funciona en las entradas de micrófono.

EFECTO DISCO-LIGHT

Para activar el efecto Disco-Light en el altavoz, presione el interruptor LED (13).

Para desactivar el efecto Disco-Light, presione nuevamente el interruptor LED (13).

OPERACIÓN DE BLUETOOTH

1. Encienda y presione el botón (11) en la unidad o el MODE(2) en el mando a distancia y seleccione la función Bluetooth en la pantalla aparece "BLUE";
2. En el modo Bluetooth, el símbolo y la palabra "BLUE" en la pantalla comenzarán a parpadear y el sistema pasará automáticamente al modo de búsqueda;
3. Active la función Bluetooth en el dispositivo externo a acoplar;
4. Inicie una búsqueda de dispositivos. Después de seleccionar el "XF 1500 PRO";

5. Introduzca la contraseña "0000" si es necesario;

6. Pulse el tasto ▶ II (3) en la unidad o el control remoto para iniciar la reproducción, y las teclas de uso ▶▶I (4) o ◀◀(2) de la unidad, o los botones ▶▶I (9) y ◀◀(4) en el control remoto para seleccionar las canciones.

REPRODUCCIÓN DE ENTRADA USB/SD

1. Encienda la unidad;
2. Inserte una memoria USB o una tarjeta Micro SD en las entradas correspondientes (8/7). La reproducción comienza automáticamente;
3. Para pausar la reproducción, pulse el botón ▶ II (3) en la unidad o la tecla ▶ II (3) del mando a distancia, la pantalla mostrará el icono "PAUS";
4. Para reanudar la reproducción, pulse el botón ▶ II (3) en la unidad o la tecla ▶ II (3) del mando a distancia;
5. Pulse el botón ▶▶(4) en la unidad o la tecla ▶▶(9) en el mando a distancia durante la reproducción para pasar a la siguiente pista. Pulse el botón ◀◀(2) de la unidad, o ◀◀(4) en el control remoto para cambiar a las pistas anteriores;
6. Mediante el teclado numérico(7) del mando a distancia puede introducir directamente el número de la canción que desea reproducir;
7. Pulse una vez el botón (5) en la unidad, o el botón RPT (12) en el control remoto, la pantalla mostrará "ONE", para jugar continuamente la misma pista; presione una segunda vez, la pantalla mostrará "ALL" para reproducir continuamente todas las canciones en el USB/Micro SD.

Nota:

• El jugador no puede apoyar algunos dispositivos USB, esto se debe a la incompatibilidad de algunos procesadores.
• Para evitar interferencias perjudiciales, siempre conecte los dispositivos USB directamente a la unidad, no utilice cables de extensión.
• Desde el ordenador para formatear la memoria USB/SD FAT(16 ó 32).

AUX-IN

1. Presione el botón (5) de la unidad, o el botón MODE(2) en el mando a distancia y seleccione la función "LINE IN";
2. Conecte cualquier unidad equipada con salida de audio a través de un conector de 3,5mm cable especial (incluido) a la toma AUX IN(9);
3. Ajuste el dispositivo externo de sus comandos.

AUX-OUT (SALIDA DE AUDIO)

Esta salida (20) se puede utilizar para conectar la unidad a otros dispositivos amplificados (a través de su entrada AUX-IN) para aumentar el audio y la potencia total.

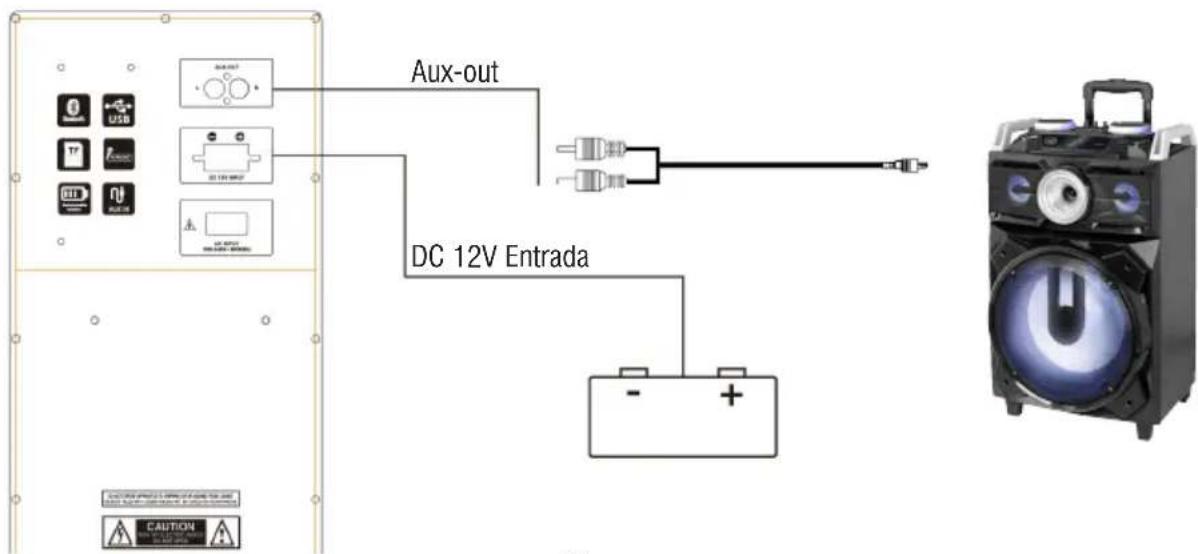

CONEXIÓN DE UNA BATERÍA AUXILIAR

El dispositivo está configurado para conectar una batería auxiliar si estaba con la batería interna completamente vacía y no había posibilidad de conectar el dispositivo a una toma de corriente.

Use el zócalo trasero (21) y conecte una batería externa de 12V asegurándose de respetar las polaridades indicadas.

USO DEL MICRÓFONO

1. Conecte el micrófono suministrado a la entrada MIC(11);
2. Encienda el micrófono girando el interruptor de la manija del micrófono a la posición ON;
3. Ajuste el volumen de entrada del micrófono y el efecto de eco según lo desee utilizando los comandos apropiados (16/15);
4. Presione el botón (10) si desea dar prioridad a la voz del micrófono en comparación con la música que se está reproduciendo (la música se apaga automáticamente cuando se habla con el micrófono), presiónelo nuevamente para regresar a la condición normal.

SOLUCIÓN DE PROBLEMAS

Si se produce un problema, siga los pasos descritos en la siguiente tabla.

Si el problema no se puede resolver, póngase en contacto con su distribuidor.

Problema Posibles	causas Solución
No hay sonido cuando la unidad está encendida	1. No hay sonido de la fuente2. Regulador de volumen en el nivel 03. Elemento de guía4. No hay ningún dispositivo Micro SD/USB conectado	1. Conectar un dispositivo a la toma AUX-IN2. Ajuste el volumen3. Active la guía de voz4. Conexión USB/Tarjeta Micro SD, reproducir MP3
Sonido distorsionado 1. El volumen es demasiado alto2. Error de archivo de audio		1. Bajar el volumen2. Comprobar y reproducir otro archivo de audio
No hay sonido desde el mi-crófono	1. La toma de micrófono no se puede conectar correctamente.2. El interruptor de encendido en el micrófono puede estar en la posición "off".3. Volumen del micrófono bajo.	1. Asegúrese de que el micrófono está conec-tado correctamente.2. Encender el micrófono.3. Ajuste correctamente el volumen del micrófono
No hay sonido cuando se inserta una tarjeta de dispositivo USB/Micro SD	1. Formato de archivo no admitido2. USB/Tarjeta Micro SD no está cone-c-tado correctamente	1. El formato de archivo de audio debe ser MP32. Conectar el dispositivo de tarjeta USB/Micro SD correctamente
No se puede cargar la batería o la batería tiene un corto plazo	1. Conectar el cable de alimentación para recargar2. La batería no está completamente cargada3. La batería puede haber llegado a su ciclo de vida	1. Compruebe si el cable de alimentación está conectado correctamente2. Normalmente se tarda 7-8 horas para cargar completamente la batería3. Vuelva a colocar la batería vieja por una nueva con las mismas especificaciones técnicas
Los altavoces se oyen ruidos fuertes	1. Micrófono en pero demasiado cerca2. micrófono utilizado en acción, sin3. Volumen del micrófono puede ser demasiado alto4. Una célula se utiliza demasiado cerca5. Los equipos inalámbricos puede estar muy cerca de aquellos que están usando el micrófono	1. Mantenga el micrófono a 2 metros de distan-cia desde el altavoz2. Apagar el micrófono si no se usa3. Bajar el volumen del micrófono4. Mantenga el teléfono lejos del altavoz mien-tras realiza una llamada.5. Mantenga el altavoz alejado de dispositivos inalámbricos

NOTA INFORMATIVA SOBRE LA ELIMINACIÓN Y TRATAMIENTO DE LAS PILAS

Advertencia: Sólo el personal de alta cualificación deberían poder realizar esta operación!

REMOCIÓN DE LA BATERÍA

El aparato no debe estar enchufado a la toma de red para realizar esta operación!

1. Retire los tornillos que aprietan el carro;
2. Retire los tornillos que aprietan el panel metálico trasero;
3. Retíralo y ubica la batería;
4. Desconecta la batería y quítala.

ELIMINACIÓN DE LA BATERÍA

Las pilas usadas no se deben tirar con la basura doméstica o arrojados al fuego o al agua. Las baterías usadas deben reciclarse o desecharse en centros de recogida de residuos separados.

Información a los usuarios

el marco del Decreto Legislativo N° 49 del 14 de marzo 2014

"Aplicación de la Directiva 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE)"

Este símbolo de contenedor de ruedas en el producto indica que al final de su vida útil debe ser recogido separadamente de los demás residuos. El usuario debe, por lo tanto, tomar el control remoto integra los componentes esenciales que llegaron a su vida útil a los centros adecuados de recogida de residuos electrónicos y electrotécnicos, o devolverlo al distribuidor al comprar un nuevo aparato de tipo equivalente, en términos de uno a uno, o uno a cero para el equipo que tiene lado más largo de menos de 25 cm. la recogida selectiva apropiado para el equipo fuera de servicio para su reciclaje, tratamiento y eliminación ambientalmente compatible ayuda a prevenir el impacto negativo sobre el medio ambiente y la salud, favoreciendo el reciclaje de los materiales que componen el producto. El vertido ilegal del producto por los usuarios conlleva la aplicación de las sanciones administrativas establecidas en el Decreto Legislativo n. Decreto Legislativo N° 49 de 14 de marzo de 2014.

ESPECIFICACIONES

Fuente de alimentación:	100-240V~50/60Hz
batería de plomo recargable interna 12V, 7Ah
Consumo:	Max 96W
Temperatura de funcionamiento:	0° ~ 40°C
Humedad:	5% ~ 90%
Potencia máxima de audio:	120W
Respuesta de frecuencia:	40Hz - 20KHz
S/N:	≥62dB
Clase de potencia de Bluetooth:	2
Conexión Bluetooth de transmisión máxima:	2,5mW
Bluetooth potencia máxima de transmisión:	1,9mW
Bluetooth transmisión de banda:	2,4GHz
Dimensiones:	460x390x705mm
Peso:	20,8 Kg
