BEDIENUNGSANLEITUNG XF 1500 KB Trevi

Mode d'emploi et branchement BEWEGLICHER LAUTSPRECHER Gebrauchs- und Anschlusshandbuch

ELECTRIQUES NE PAS EXPOSER A LA PLUIE ET A L’HUMIDITE ACHTUNG ACHTUNG: DAS GERÄT NICHT ÖFFNEN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER SELBST INSTANDSETZBAREN TEILE UND AUCH KEINE ERSATZTEILE. FÜR JEGLICHE SERVICEARBEITEN, WENDEN SIE SICH BITTE AN EINE TREVI AUTORISIERTEN KUNDENDIENSTSTELLE.

GEFAHR ELEKTRISCHER SCHLÄGE

NICHT DER FEUCHTIGKEIT UND

Für die Reinigung wird die Verwendung eines leicht angefeuchteten, weichen Tuchs empfohlen. Der Einsatz von Lösungsmitteln oder scheuernden Substanzen sollte vermieden werden. WICHTIG Dieses Gerät ist für den Heimgebrauch (nicht professionellen Gebrauch). Der fachgemäße Bau dieses Geräts gewährleistet langfristig einen einwandfreien Betrieb. Sollten dennoch Betriebsstörungen auftreten, wenden Sie sich bitte an nächstgelegene autorisierte TREVI-Kundendienststelle. Die Firma TREVI verfolgt eine Politik ständiger Forschung und Weiterentwicklung. Die Produkte können daher andere als die be- schriebenen Eigenschaften aufweisen.

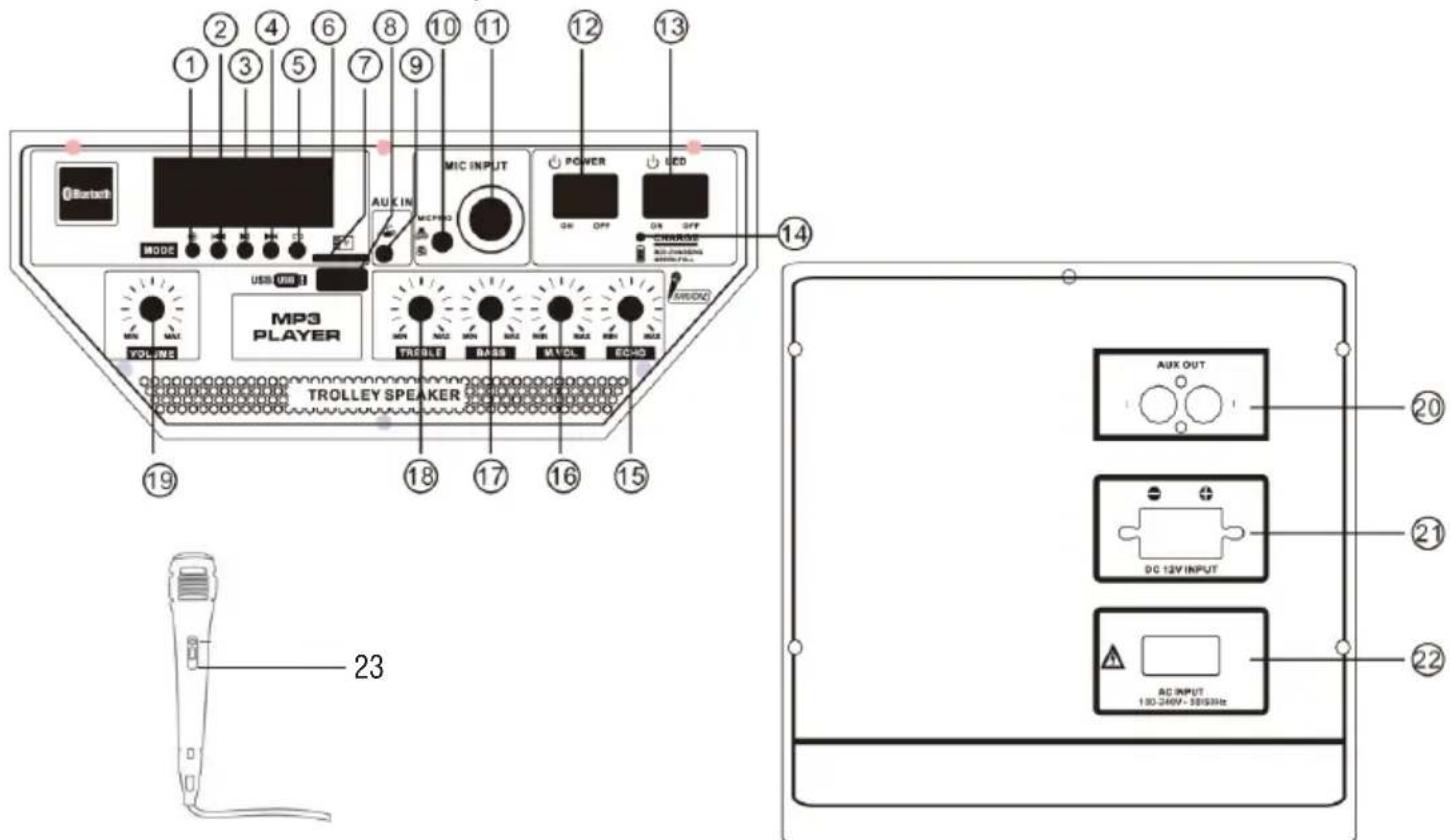

BESCHREIBUNG DER ANSCHLÜSSE/BEDIENELEMENTE

XF 1500 KBDEUTSCH TRANSPORT Drücken Sie die Taste am Griff des Wagens, heben Sie den Griff bis zum Block (Sie hören ein metallisches Klicken). Zum Transport biegen Sie das Gerät durch Betätigen des Griffs des Wagens leicht und nutzen Sie die beiden Hinterräder. Zum Entriegeln und Schließen des Wagens drücken Sie erneut die Taste am Griff und senken Sie den Griff vollständig ab. Zum Transport können auch die zwei seitlich am Gerät angebrachten Griffe verwendet werden. BATTERIEVERSORGUNG/AUFLADUNG Dieses Gerät arbeitet mit wiederaufladbaren Blei und 12V , 7Ah, Stromversorgung 230V 50Hz. Wenn der Akku leer ist oder sich das Gerät nicht einschalten lässt, stellen Sie den Hauptschalter (12) auf "OFF" (AUS), stecken Sie das Netzkabel in die Buchse (22) des Geräts und stecken Sie es in die Steckdose Stecken Sie den Netzstecker in die Steckdose

1. MODE-Taste, auswahlfunktion

4. Taste :, folgende

5. Taste ,Wiederholung

7. Micro SD-Karte Eingang

10. Prioritätstaste Mikrofon

12. POWER ON/OFF, Ein/Aus-Schalter

15. ECHO Einstellung

16. MIC VOL einstellen Mic

17. BASS, Bass Einstellung

18. TREBLE, die Anpassung Höhen

19. Allgemeine Lautstärkeeinstellung

20. AUX OUT, Audioausgang

21. 12V-Eingang für eine Zusatzbatterie (nicht mitgeliefert)

22. Buchse zum Einführen des Netzkabels aus dem Netz

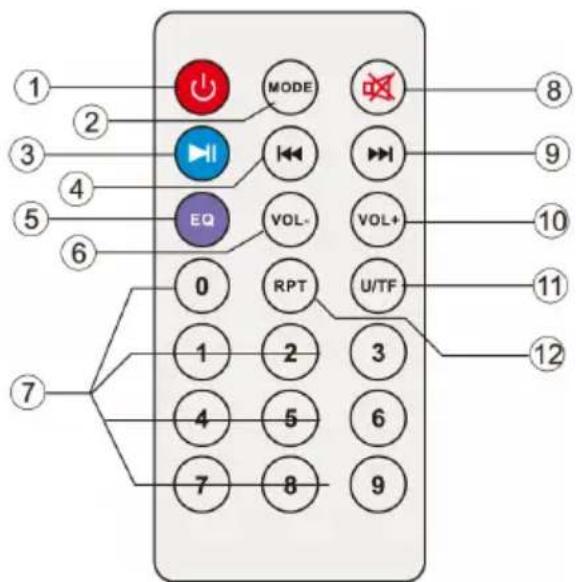

4. 9, vorherigen Track-Auswahl

5. EQ-Taste, voreingestellten Equalizern

7. Tasten 0-9, titel-Auswahltaste

11. Der MP3-Modus dient zum Umschalten der USB / TF-Karte

12. Wiederholungstaste (Einzel Repeat, Alles wiederholen)

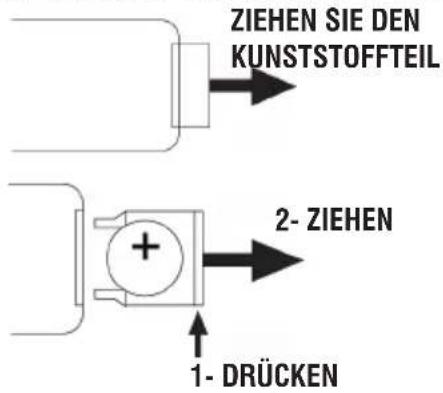

AKTIVIERUNG UND ERSATZ DER BATTERIE DER FERNBEDIENUNG Die Fernbedienung ist mit einer CR2025-Batterie ausgestattet Um die Batterie der Fernbedienung (im Lieferumfang enthalten) zu aktivieren, entfernen Sie die Plastikschutzlasche. Für den Batteriewechsel:

1. Schieben Sie das Kunststofffach des Akkus nach rechts.

2. Entfernen Sie das Batteriefach.

3. Legen Sie eine neue Batterie ein und achten Sie auf die Polarität.

4. Schließen Sie das Batteriefach.24

XF 1500 KB DEUTSCH (22) des Geräts und stecken Sie ihn in eine Steckdose, um die interne Batterie aufzuladen. Die rote LED - Anzeige (14) leuchtet auf. LED-Statusanzeige beim Laden des Akkus: - LED-Kontrollleuchte (14) ROT: Das Gerät ist korrekt an das Stromkabel angeschlossen und der Akku wird geladen. - LED-Kontrollleuchte (14) GRÜN leuchtet: Ladevorgang ist abgeschlossen, der Akku ist aufgeladen. Hinweis: Schließen Sie das Gerät nicht an eine Steckdose mit einer anderen als der angegebenen Spannung an. GRUNDFUNKTIONEN EIN/AUSSCHALTEN Stellen Sie den Hauptschalter POWER ON/OFF (12) auf "ON", um das Gerät einzuschalten, und verwenden Sie es mit der internen Batterie. Stellen Sie den Hauptschalter (12) auf "OFF" (AUS), um das Gerät vollständig auszuschalten oder den Akku aufzuladen. STEHEN ZU Es ist möglich, das Gerät mit der Taste (1) der Fernbedienung in den Standby-Modus zu bringen. Achtung: - Es gibt keine LED, die Aktivierung des Stand-by-Funktion angibt. - Wir weisen darauf hin, dass das Gerät in Betrieb zu verlassen Stand-by die Batterie entlädt sich schneller als der Hauptschalter POWER ON/OFF mit (12).

MODUS EINSTELLUNG FUNKTION

Um den Betriebsmodus zu ändern, drücken Sie mehrmals die Taste (1) am Gerät oder drücken Sie zur Auswahl die Taste MODE (2) auf der Fernbedienung: BLUETOOTH ("BLUE" erscheint im Display), USB oder Micro SD (nur wenn ein Speicher an den USB (8)/Micro SD-Steckplatz(7) angeschlossen ist, erscheint eine kleine "USB" - oder "SD" -Meldung im Display), AUX-IN ("LINE" erscheint im Display). LAUTSTÄRKE 1. Drehen Sie den VOLUME-Regler (19), um die allgemeine Wiedergabelautstärke zu erhöhen oder zu verringern, oder verwenden Sie die Tasten Vol + (10) und Vol- (6) auf der Fernbedienung, um eine genauere Einstellung vorzunehmen; Achtung: Die beiden Einstellungen addieren sich. Um die maximale Lautstärke zu erreichen, müssen beide Einstellungen maximal sein, wenn sich der VOLUME-Regler(19) auf dem Minimum befindet, ändert sich die Erhöhung der Fernbedienung nicht.

2. Drehen Sie den Regler MIC VOL (16), um die Lautstärke des Signals am Eingang MIC(11) einzustellen.

PRE-EQUALIZER Dieses Gerät verfügt über ein voreingestelltes Audio-Entzerrungssystem. Drücken Sie mehrmals die EQ-Taste (5) auf der Fernbe- dienung, um einen der 6 verfügbaren Audio-Equalizer auszuwählen, der am besten zur aktuellen Klangwiedergabe passt. EINSTELLUNG TONE HöHEN UND BäSSE Drehen Sie den TREBLE-Regler (18), um die hohen Töne einzustellen. Drehen Sie den BASS-Regler (17), um die Basstöne einzustellen. ECHO EFFECT Einwirken auf den Schieber ECHO-Regler(15) zu erhöhen oder die Echo-Effekt auf MIC. Hinweis: das Echo funktioniert nur auf Mikrofoneingänge. DISCO-LICHTEFFEKTE Um den Disco-Light-Effekt am Lautsprecher zu aktivieren, drücken Sie den LED-Schalter(13). Um den Disco-Light-Effekt zu deaktivieren, drücken Sie erneut den LED-Schalter(13). BLUETOOTH-BETRIEB

1. Schalten Sie das Gerät ein und drücken Sie die Taste (1) am Gerät oder die MODE-Taste (2) an der Fernbedienung und

wählen Sie die Bluetooth-Funktion aus. Auf dem Display erscheint das Wort "BLUE";

2. Wählen Sie im Bluetooth-Modus wird das Symbol auf dem Display blinkt, geht das System automatisch den Suchmodus;

3. Aktivieren Sie die Bluetooth-Funktion auf dem externen Gerät gekoppelt werden;

4. Initiieren Sie eine Suche nach Geräten. Nach wählen Sie die "XF 1500 PRO";

5. Das Passwort "0000" eingeben, falls erforderlich;25

(3) Taste auf dem Gerät oder der key(26) auf der Fernbedienung, um anfangen zu spielen und die Tasten :(4) und 9(2) oder die Tasten:(9) und 9(4) für die Auswahl der Lieder. SPIELEN SIE AUF INPUT USB/ MCRO SD

1. Schalten Sie das Gerät ein;

2. Stecken Sie einen USB-Speicher oder eine Micro-SD-Karte in die entsprechenden Eingänge (8/7). Die Wiedergabe startet

3. Um die Wiedergabe zu unterbrechen , drücken Sie die tasto(3) auf dem Gerät oder der tasto(3) der Fernbedienung,

erscheint auf dem Display "PAUS";

4. Zum Fortsetzen der Wiedergabe drücken Sie die tasto

(3) am Gerät oder an der Fernbedienung; 5. Drücken Sie die Taste :(4) auf dem Gerät oder die Taste :(9) auf der Fernbedienung während der Wiedergabe zum nächsten Titel zu bewegen. Drücken Sie die 9(2) auf dem Gerät oder 9(4) Taste auf der Fernbedienung, um den vorherigen Titel zu wechseln; 6. Mit dem numerischen Tastenfeld(7) auf der Fernbedienung können Sie direkt die Nummer des Songs, die Sie spielen möchten;

7. Drücken Sie einmal die Taste (5) auf dem Gerät oder der Taste RPT (12) der Fernbedienung zeigt das Display das Wort

"ONE" an (um den gleichen Titel fortlaufend wiederzugeben); Drücken Sie ein zweites Mal, um das Wort "ALL" auf dem Display anzuzeigen (um fortlaufend alle im USB / Micro SD-Gerät enthaltenen Titel abzuspielen). Hinweis: - Der Spieler kann keine Unterstützung für einige USB-Geräte, ist dies aufgrund der Unvereinbarkeit von einigen Prozessoren. - Zur Vermeidung funktechnischer Störungen, immer eine Verbindung USB-Geräte direkt an das Gerät, verwenden Sie keine Verlängerungskabel. - Vom Computer auf den USB-Speicher/SD FAT (16 oder 32) zu formatieren. AUX-IN 1. Drücken Sie die taste(5) am Gerät oder drücken Sie die MODE-Taste (2) auf der Fernbedienung und wählen Sie die Funktion "LINE IN"; 2. Schließen Sie ein beliebiges Gerät mit Audio-Ausgang über das entsprechende Kabel Jack 3,5 mm (im Lieferumfang enthalten) an den AUX IN(9);

3. Stellen Sie das externe Gerät aus ihren Befehlen.

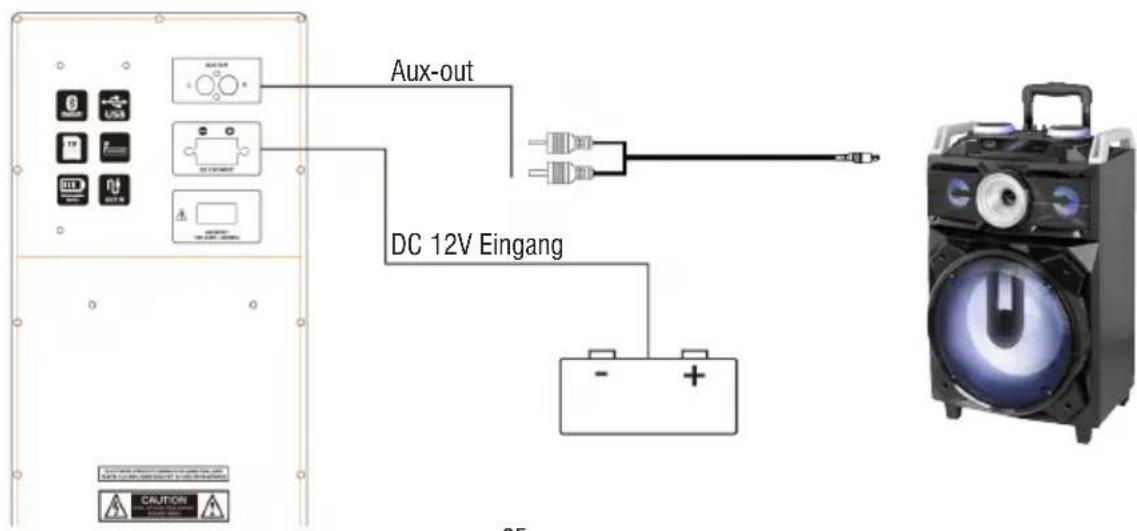

AUX-OUT (AUDIO-AUSGANG) Dieser Ausgang (20) kann verwendet werden, um das Gerät (über ihren AUX-IN-Eingang) an andere verstärkte Geräte anzuschließen, um die Audio- und Gesamtleistung zu erhöhen.

VERBINDUNG EINER ZUSÄTZLICHEN BATTERIE

Das Gerät ist so eingerichtet, dass eine Zusatzbatterie angeschlossen wird, wenn der interne Akku vollständig leer war und das Gerät nicht an eine Steckdose angeschlossen werden konnte. Verwenden Sie die hintere Buchse (21) und schließen Sie eine externe 12-V-Batterie an Achten Sie dabei auf die angegebenen Polaritäten. DEUTSCH Aux-out DC 12V Eingang26 XF 1500 KB MIKROFON

1. Verbinden Sie das mitgelieferte Mikrofon mit dem MIC-Eingang(11);

2. Schalten Sie das Mikrofon ein, indem Sie den Schalter am Mikrofongriff auf ON stellen;

3. Passen Sie die Eingangslautstärke des Mikrofons und den Echoeffekt mit den entsprechenden Befehlen (16/15) wie gewünscht an; 4. Drücken Sie die Taste(10), wenn Sie der Stimme des Mikrofons Vorrang vor der abgespielten Musik geben möchten (die Musik wird beim Sprechen mit dem Mikrofon automatisch abgesenkt). Drücken Sie sie erneut, um den normalen Zustand wiederher- zustellen. FEHLERBEHEBUNG Wenn ein Problem auftritt, führen Sie die Schritte in der folgenden Tabelle. Wenn das Problem nicht behoben werden kann, kontaktieren Sie Ihren Händler. Problem Mögliche Ursachen Lösung Kein Ton, wenn das Gerät ein- geschaltet ist

2. Lautstärkeregler auf Stufe 0

3. Keine SD/USB-Gerät angeschlossen

1. Schließen Sie ein Gerät an den AUX-IN

2. Stellen Sie die Lautstärke

3. Verbinden Sie USB/SD-Karte, spielen MP3

Verzerrter Ton 1. Die Lautstärke ist zu hoch

2. Dateifehler Audio

1. Drehen Sie die Lautstärke

2. Überprüfen Sie und spielen eine andere Datei

Audio Kein Ton aus dem Mikrofon 1. Die Mikrofonbuchse kann nicht richtig angeschlossen werden.

2. Das Zündschloss am Mikrofon kann

in Stellung "Aus" sein.

3. Lautstärke des Bass-Mikrofon.

1. Stellen Sie sicher, dass das Mikrofon richtig

2. Schalten Sie das Mikrofon.

3. richtig einstellen Die Lautstärke des Mikro-

fons Kein Ton, wenn Sie ein USB- Gerät/SD-Karte einsetzen

1. Dateiformat wird nicht unterstützt

2. USB/SD-Karte ist nicht richtig ange-

1. Die Audio-Dateiformat muss MP3 sein

2. Verbinden Sie das USB/SD-Karten-Gerät

richtig Kann nicht den Akku laden oder die Batterie hat eine kurzfristige

1. Schließen Sie das Netzkabel zum

2. Die Batterie ist nicht vollständig

3. Die Batterie kann haben seinen

1. Überprüfen Sie, ob das Netzkabel richtig

2. Normalerweise dauert es 6-8 Stunden

vollständig um die Batterie aufzuladen

3. Setzen Sie die alte Batterie durch eine neue

mit den gleichen technischen Spezifika- tionen Die Lautsprecher hören Sie laute Geräusche

1. Mikrofon auf, aber zu nah

2. Mikrofon auf, aber nicht verwendet

3. Lautstärke des Mikrofons kann zu

4. Eine Zelle verwendet wird, zu nahe an

5. Drahtlose Geräte können zu denen

sehr nahe sein, die das Mikrofon verwenden

1. Halten Sie das Mikrofon zu 2 Meter entfernt

2. Schalten Sie das Mikrofon, wenn nicht

3. Senken Sie die Lautstärke des Mikrofons

4. Halten Sie das Telefon aus dem Lautsprecher

entfernt, während Sie einen Anruf tätigen.

5. Halten Sie den Lautsprecher weg von

Wireless-Geräten DEUTSCH27 XF 1500 KB INFORMATIONEN HINWEIS AUF DIE ENTFERNUNG UND ENTSORGUNG VON BATTERIEN Achtung: Nur qualitativ qualifiziertes Personal darf diese Operation durchzuführen! BATTERIE AUSBAUEN Das Gerät darf nicht an die Netzsteckdose angeschlossen werden um diesen Vorgang auszuführen!

1. Entfernen Sie die Schrauben, mit denen der Wagen festgezogen ist;

2. Entfernen Sie die Schrauben, mit denen die hintere Metallplatte festgezogen ist;

3. Nehmen Sie es heraus und suchen Sie die Batterie;

4. Trennen Sie die Batterie und entfernen Sie sie.

INFORMATIONEN ÜBER DIE ENTSORGUNG VON AKKU

Verbrauchte Batterien gehören nicht in den Hausmüll entsorgt werden oder in Feuer oder Wasser geworfen. Gebrauchte Batterien müssen recycelt oder in separaten Sammelstellen entsorgt werden. Informationen für die Nutzer gemäß Gesetzesdekret Nr 49 von 14, März 2014 "Die Umsetzung der Richtlinie 2012/19/EU über die Entsorgung von Elektro- und Elektronik-Altgeräte (WEEE)" Dieses Mülleimers Symbol auf dem Produkt zeigt an, dass muss am Ende seines Lebens von anderen Abfällen getrennt gesammelt werden. Der Benutzer muss daher nehmen die Fernbedienung die wesentlichen Komponenten integriert, die für elektronische und elektrotechnische Abfälle in die entsprechenden differenzierten Sammelstellen zu seinem Leben bekam, oder es an den Händler zurückgeben, wenn ein neues Gerät gleichwertiger Art Kauf in Bezug auf von 12.59 oder eine für Geräte mit längeren Seite von weniger als 25 cm auf Null. Die angemessene, getrennte Sammlung für die stillgelegte Anlagen für Recycling, Aufbereitung und umweltgerechte Entsorgung trägt dazu bei, die Umwelt und die menschliche Gesundheit negative Auswirkungen zu vermeiden und begünstigt das Recycling der Materialien das Produkt zusammengesetzt. Illegal Dumping des Produkts durch den Benutzer Entails die Anwendung von Verwaltungssanktionen erklärte in Gesetzesverordnung Nr. Dekr 49 von 14. März 2014. TECHNISCHE DATEN Stromversorgung: ......................................................... 100-240V 50/60Hz interne wiederaufladbare Blei-Säure-Batterie 12V , 7Ah Verbrauch: .............................................................................. Max 96W Betriebstemperatur: ............................................................................. 0° ~ 40°C Luftfeuchtigkeit: ............................................................................ 5% ~ 90% Maximale Audio-Leistungs: .....................................................................................120W Frequenzgang: ........................................................................ 40Hz - 20KHz S/N-Verhältni: .................................................................................. ≥62dB Empfindlichkeit: .................................................................................. 500mV Bluetooth Power Class: ............................................................................................ 2 Spitzensendeleistung Bluetooth: ...................................................................................2,5mW Sendeleistung max Bluetooth: ...................................................................................1,9mW Band Übertragung Bluetooth: ...................................................................................2,4GHz Größe: ...................................................................460x390x705mm Gewicht: ..................................................................................20,8 Kg DEUTSCH28 XF 1500 KB ESPANOL
