Tipo di prodotto	Telecamera da cruscotto (Dashcam)
Marca	Trevi
Modello	DV 5000
Dimensioni dello schermo	2 pollici TFT
Risoluzione video	1080P (interpolata), 720P, 480P
Formato video	AVI, MJPG
Formato foto	JPG
Angolo di visione	120° grandangolo
Sensore G	Sì, sensibilità regolabile (Alta/Media/Bassa/Off)
Rilevamento movimento	Sì, con registrazione automatica
Alimentazione	USB 5V 1A (caricatore auto o cavo USB)
Batteria interna	Litio, 360 mAh
Archiviazione	Scheda Micro SD fino a 32 GB (Classe 6 o superiore consigliata)
Manutenzione e pulizia	Pulire l'obiettivo con un panno morbido e privo di polvere
Sicurezza	Non ostruire le prese d'aria, non utilizzare vicino a fonti di calore, rispettare le leggi sulla privacy
Ricambi e riparabilità	Batteria sostituibile da un tecnico; contattare il servizio post-vendita
Informazioni generali	Registrazione in loop, accensione/spegnimento automatico, SOS, G-sensor, microfono integrato

Domande frequenti - DV 5000 Trevi

Come installare la scheda di memoria nel Trevi DV 5000?

Inserire una scheda Micro SD (fino a 32 GB, classe 6 o superiore) nello slot (4) orientando correttamente il lato. Premere fino allo scatto. Per rimuovere, spingere di nuovo fino allo scatto. Si consiglia di formattare la scheda prima del primo utilizzo tramite il menu.

Come montare la dashcam sul parabrezza?

Pulire accuratamente il parabrezza. Inserire il supporto nella guida (1) del dispositivo. Premere la ventosa sul parabrezza e abbassare la leva per fissare. Assicurarsi che l'installazione non ostacoli la visibilità o i comandi del veicolo.

Il dispositivo si accende automaticamente con la macchina?

Sì, quando il cavo di alimentazione è collegato alla presa accendisigari, la dashcam si accende automaticamente all'avvio del veicolo e registra. Allo spegnimento, la registrazione termina e il dispositivo si spegne dopo 5 secondi.

Come avviare o interrompere la registrazione video?

Premere il pulsante ON/OFF (8) per accendere; la registrazione inizia automaticamente. Per fermare, premere il tasto REC (13). In modalità standby, premere REC per riprendere.

Come scattare una foto con la dashcam?

Dalla modalità standby, premere MODE (9) per passare alla modalità foto. Inquadrare e premere REC (13) per scattare la foto. Il suono viene registrato con l'immagine.

Cosa fare in caso di file importante da non sovrascrivere?

Utilizzare la funzione SOS: in modalità video, premere brevemente MENU (10). Questo protegge il file video corrente (i primi 10 secondi, gli ultimi 10 o l'intero a seconda del momento della pressione) dalla sovrascrittura dovuta alla registrazione in loop.

Come attivare il rilevamento movimento?

In modalità standby, premere DOWN (12) per entrare in modalità rilevamento movimento. Il dispositivo inizia a registrare quando viene rilevato un movimento e si ferma dopo 5 secondi senza movimento. Premere di nuovo DOWN per uscire.

Posso usare la dashcam come webcam?

Sì, collegarla a un PC tramite USB e selezionare 'Fotocamera PC' sullo schermo. Il dispositivo funziona quindi come webcam. Per disattivare, tenere premuto ON/OFF e scollegare il cavo.

Come ripristinare il dispositivo in caso di blocco?

Utilizzare un oggetto appuntito (come una graffetta) e inserirlo nel foro di ripristino (3) per premere il pulsante Reset. Il dispositivo si riavvierà automaticamente.

Quale scheda di memoria devo usare?

Utilizzare una scheda Micro SD di classe 6 o superiore, fino a 32 GB. Si consiglia di formattare la scheda nella dashcam tramite il menu 'Formattazione' prima dell'uso per evitare errori.

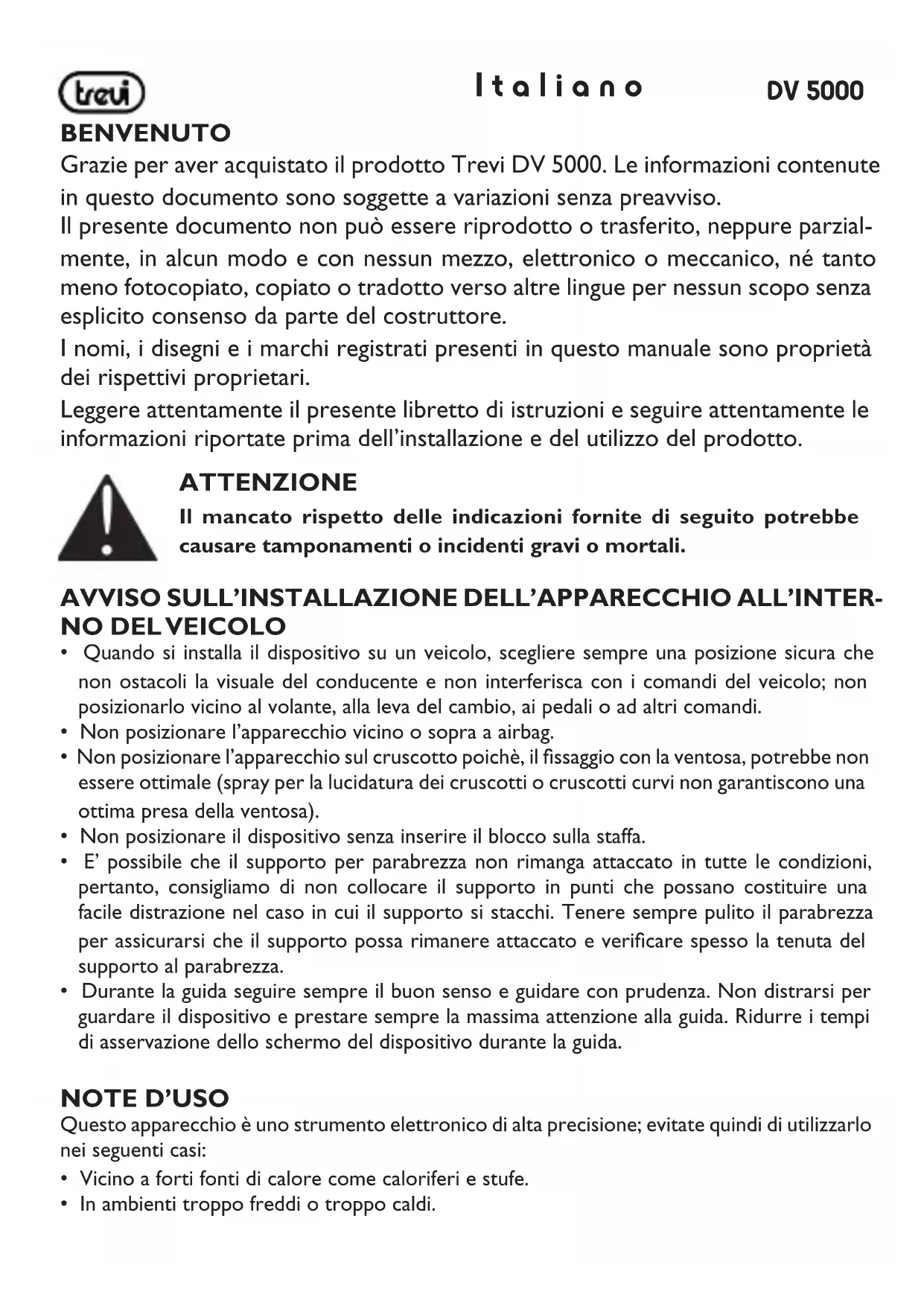

MANUALE UTENTE DV 5000 Trevi

Grazie per aver acquistato il prodotto Trevi DV 5000. Le informazioni contenate in quello documento sono soggette a variazioni alla preavviso.

Il presente documento non può essere riprodotto o trasferito, neppure parzialmente, in alcun modo e con nessun mezzo, elettronico o meccanico, né tanto meno fotocopiato, copiato o tradotto verso altre lingue per nessun scoporawn espl Cicto consenso da parte del costruttore.

I nomi, i disegni e i marchi registrati presenti in quello manuale sono proprietà dei rispettivi proprietari.

Leggere attendamente il presente libretto di istruzioni e seguire attendamente le informazioni riportate prima dell'infallazione e del utilizzo del prodotto.

ATTENZIONE

Il mancato rispetto delleindicazioni fornite di seguito potrebbe causare tamponamenti o incidenti gravi o mortali.

AVVISO SULL'INSTALLAZIONE DELL'APPARECCHIO ALL'INTERNO DEL VEICOLO

• Quando si installa il dispositivo su un veicolo, scegliere sempre una posizione sicura che non ostacoli la visuale del conducente e non interferisce con i comandi del veicolo; non posizionarlo vicino al volante, alla leva delchio, ai pedali o ad altri comandi.
  Non posizionare l'apparecchio vicino o sopra a airbag.
• Non posizionare l'apparecchio sul cruscotto poiché, il fissaggio con la ventosa, potrebbe non essere ottimale (spray per la lucidatura dei cruscotti o cruscotti curvi non garantiscono una ottima presa della ventosa).
  Non posizionare il dispositivo alla inseire il blocco sulla staffa.
• E' possibile che il supporto per parabrezza non rimanga attaccato in tutte le condizioni, pertanto, consigliamo di non collocare il supporto in punti che possano costituire una facile distrazione nel caso in cui il supporto si stacchi. Tenere sempre pulito il parabrezza per assicurarsi che il supporto possa rinanere attaccato e verificare spesso la tenuta del supporto al parabrezza.
• Durante la guida seguire sempre il buon senso e guidare con prudenza. Non distrarsi per guardare il dispositivo e prestare sempre la massima attenzione alla guida. Ridurre i tempi di asservazione dello schermo del dispositivo durante la guida.

NOTE D'USO

Questo appearecchio è uno strumento elettronico di alta precisione; evitate quando di utilizzarlo nei seguenti casi:

• Vicino a forti fonti di calore come caloriferi e stufe.
  In ambienti troppo freddi o troppo caldi.

In luoghi molto umidi; l'apparecchio non è impermeabile.
- In luoghi molto polverosi. La contaminazione di polvere nell'obiettivo o di altri componenti può influenzare la qualità del video. Si prega di tenere pulita la lente utilizzando un panno morbido e privo di polvere.
- In ambienti immersi in campi magnetici.
- Si prega di interrompere l'alimentazione se viene riscontrato un fenomeno anormale per evitare cortocircuiti.
- Non avvicinare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.
- Posizione l'apparecchio in modo che ai loro lati ci sa sume abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
- Se dei liquidi penetrano all'interno dell'apparecchio scollegare immediamente la spina di alimentazione e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
- Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
- Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
- L'apparecchio non deve essere esesto a stillicidio o a spruzzi d'acqua e nessun oggettolo piano di liquido, quali vasi, deve essereosto sull'apparecchio.
- Conservare il presente manuale per futuro riferimenti.

AVVERTENZE

• Rispetto rigorosamente la legislazione nazionale in materia di privacy. In alcune nazioni, scattare o pubblicare fotografia o video delle persone o dei veicoli con questi appearecchi potrebbe essere considerato violazione della privacy. E' responsabilità dell'utente conoscere e conformarsi alle leggi e ai diritti della privacy della propria nazione.
• Nonutilizzarequestoapparecchio per scopi illegali.
  Non ostruite le feritoie di ventilazione.
  Non rimuovere l'etichetta presente sull'apparecchio.
  Non rimuovere o cercare di rimuovere la batteria presente all'interno dell'apparecchio.
• La temperatura di funzionamento di quello disposativo è da -10°C ~ 50°C. L'esposizione continua alla luce solare diretta per un lungo periodo di tempo più causarne il malfunzionamento, una alterazione del colore, una distorsione dell'alloggiamento e dell'immagine del disposativo, in particolare in veicoli parcheggiate quando la temperatura della cabina supera i 70°C.

CONTENUTO DELLA CONFEZIONE

• DVR Camera
• Staffa di supporto per parabrezza
• Cavo alimentazione per auto
• Cavo USB/ Mini USB
• Manuale d'istruzioni

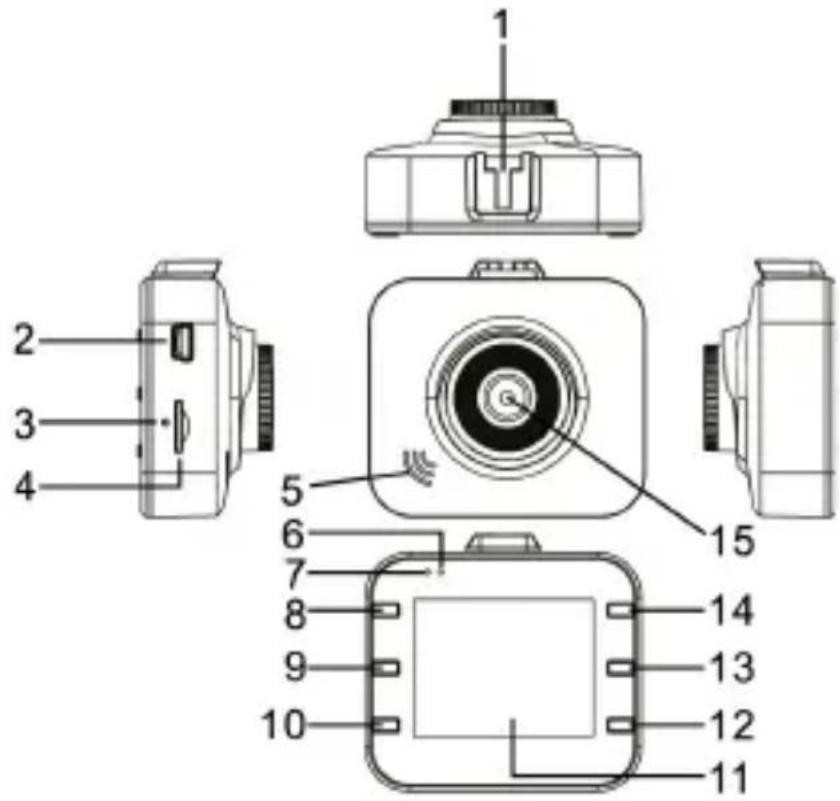

DESCRIZIONE Camera

I. Slitta per inserimento staffa di supporto
2. Presa Mini USB. Collegamento PC/ Alimentazione 5V FA
3. Reset
4. Slot micro-SD
5. Altoparlante
6. Led indicatore funzionamento
7. Led indicatore stato ricarica
8. Tasto ON/OFF, accensione/spegnimento

1. Tasto MODE, selezione funzioni
2. Tasto MENU, impostazioni
3. Display
4. Tasto DOWN (spostamento verso il basso); Accensione/ spegnimento Display.
5. Tasto REC, registrazione
6. Tasto UP (spostamento verso l'alto). Attivazione/ disattivazione funzione Loop.
7. Lente

CARATTERISTICHE

I. Supporta le risoluzioni video: 1080P, 720P, 480P con qualità video e imagine superiore.
2. Microfono/ Altoparlante incorporato.
3. Funzione registrazione Voce/ Mute.
4. Tasto diretto accensione/ spegnimento Display.
5. Supporta Micro SD Card ad alta capacité (fino a 32GB).

1. Supporta il video loopenza saldatura e come registrazione come caricamento.
2. Avvio registrazione automatica all'accensione della vetura. Arresto automatico della registrazione (con un ritardo di 5 secondi), dopo lo spegnimento della vetura.
3. Avvio registrazione automatica al rilevamento del movimento.
4. Supporta SOS e G-sensor, impedisce che i file registrati con queste funzioni vengano sovrascritti.

INSTALLAZIONE

INSERIMENTO DI UNA SCHEDA DI MEMORIA

Prima di accendere e utilizzare il dispositivo, è necessario installare una scheda di memoria.

I. Inserire una scheda di memoria Micro SD nell'alloggiamento (4) del dispositivo, facendo attenzione al lato corretto di inserimento.

1. Premerla verso il fondo finché non si avverte un "Clic" e viene bloccata all'in-terno.

Per estrarre la schedà di memoria, premerla verso il fondo finché non si avverte un "Clic" e viene sbloccata.

Note:

• Inserire la sched a Micro SD in modo corretto per evitare danni alla sched o al dispositivo.
• Formattare la sched a micro SD (eliminare tutti i file) prima di inserirla nel dispositivo. Si consiglia di eseguire il backup dei file importanti prima di formare la sched.
• Si consiglia di utilizzare schede micro SD CLASS 6 o superiori.
• Suggeriamo di eseguire il backup dei file della schedà micro SD una volta alla settità mana. Questo prodotto non è un dispositivo di archivazione permanente, pertanto si prega di eseguire il backup dei file importanti per evitare che vengano cancellati.

INSTALLAZIONE DEL DISPOSITIVO

Pulire bene il parabrezza prima di installare il dispositivo.

1. Con il veicolo spento, collegare il cavo di alimentazione per auto (in dotazione) ad una presa accendisigari del veicolo.
2. Collegare l'altra estremità del cavo di alimentazione alla presa Mini USB (2) del dispositivo.
3. Inserire la staffa di supporto nella slitta (I) dell'unità.
4. Premere la ventosa della staffa di supporto sul parabrezza e spingere indietro la leva del supporto stesso.

Note:

• Il dispositivo deve essere montato sul parabrezza come indicate sopra, l'installazione capovolta o laterale causa la registrazione dei video capovolti o laterali.
• Accendere il veicolo. Quando il disposativo è collegato ad una presa accendisigari il disposativo si accende automaticamente all'accensione del veicolo. Quando scollegate il cavo di alimentazione, l'apparecchio salverà automaticamente il file corrente e si spegnerà con un ritardo di 5 secondi.

ACCENSIONE/SPEGNIMENTO MANUALE DEL DISPOSITIVO

I.ACCENSIONE

Premere il tasting ON/OFF (8). L'apparecchio entrera in modalità video e la registrazione inizIERà automaticamente. L'indicatore di funzionamento verde (6) comincera a lampeggiare.

2. SPEGNIMENTO

Premere a lungo il tasting ON/OFF (8) per spegnere l'apparecchio.

Nota: Con batteria scarica, sul display comparirà la scritta “Batteria scarica”, l'apparecchio salverà automaticamente il file corrente per poi spegnersi.

RICARICA DELLABATTERIA

Ci sono due modi per poter ricaricare la batteria interna:

I. Tramite cavo USB/Mini USB

2. Tramite cavo alimentazione per auto

Nota: Durante la ricarica il Led indicatore rosso (7) si accenderà e si spegnerà automaticamente a carica completa.

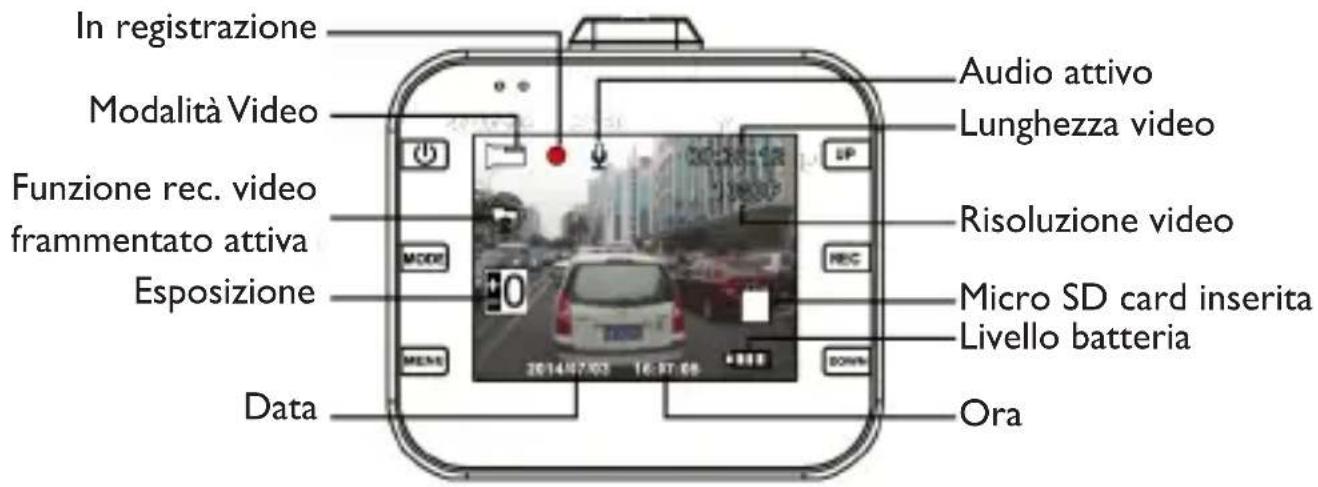

REGISTRAZIONEVIDEO

Premere il tasting ON/OFF (8) per accendere l'apparecchio. L'indicatore di funzionamento verde (6) comincera a lampeggiare in modalità video. Premere il tasting REC (13) per interrompere la registrazione e salvare il file corrente, quando l'apparecchio entrera in modalità standby con la spia verde accesa. In modalità standby, premere il tasting REC (13) per riavviare la registrazione.

Premerlo nuovamente per interrompere la registrazione.

In modalità standby, premere il tasto ON/OFF (8) per attivare/disattivare il suono. In modalità video, premere il tasto UP (14) per disattivare il display e portare l'apparecchio in modalità risparmio energetico.

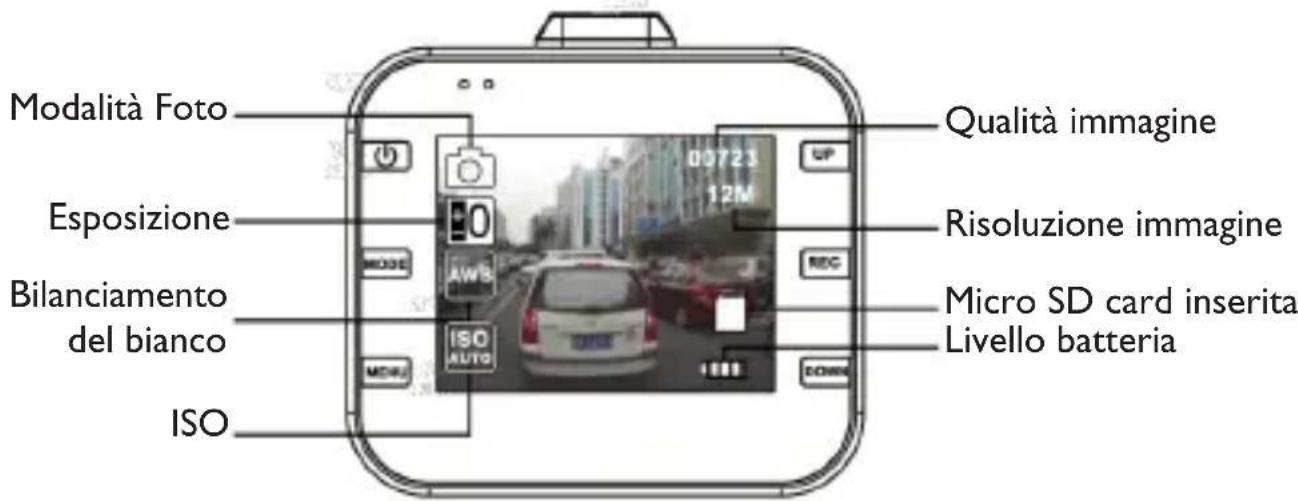

FOTO

In modalità standby, premere il tasto MODE (9) per entrare in modalità Foto. Premere il tasto REC (13) per scattare foto con audio. In modalità Foto, premere

il tasting UP (14) per disattivare il display e portare l'apparecchio in modalità risparmio energetico.

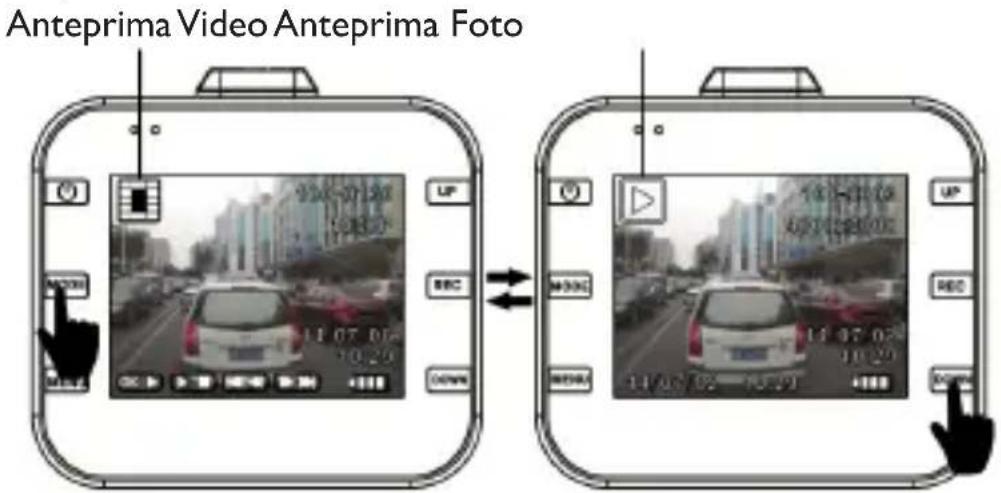

RIPRODUZIONE CANCELLAZIONE FILE

In modalità standby, premere due volte il tasto MODE (9) per accedere alla modalità di riproduzione.

I. Premere il tasto UP (14) / DOWN (12) per selezionare il file desiderato.
2. Premere il tasting REC (13) per avviare la riproduzione o premerlo nuovamente per mettere in pausa.

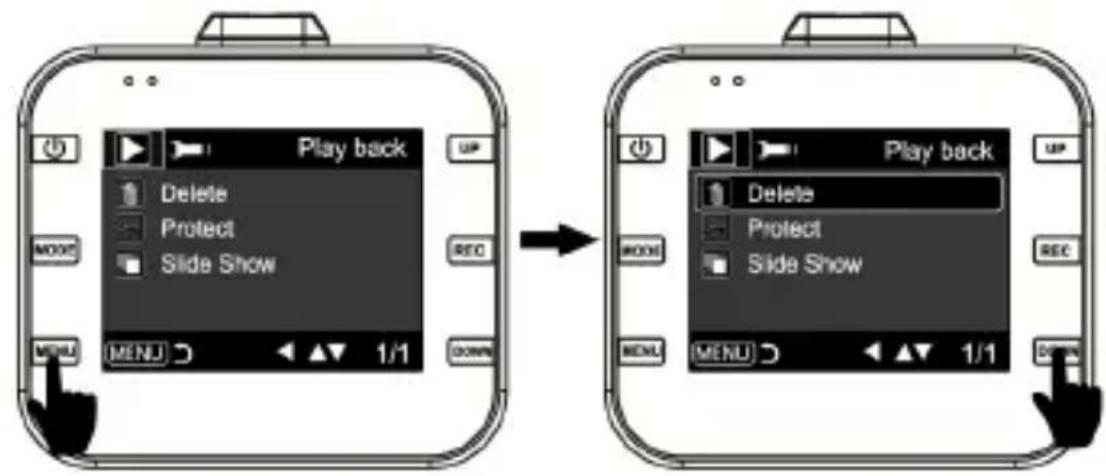

3. Se si desidera eliminare il file, premere il tasting MENU (10) per accedere al menu "Riproduzione".
4. Utilizzare i tasti UP (14)/ DOWN (12) per selezionare la funzione "Elimina".
5. Premere il tastingo REC (13) per confermare.

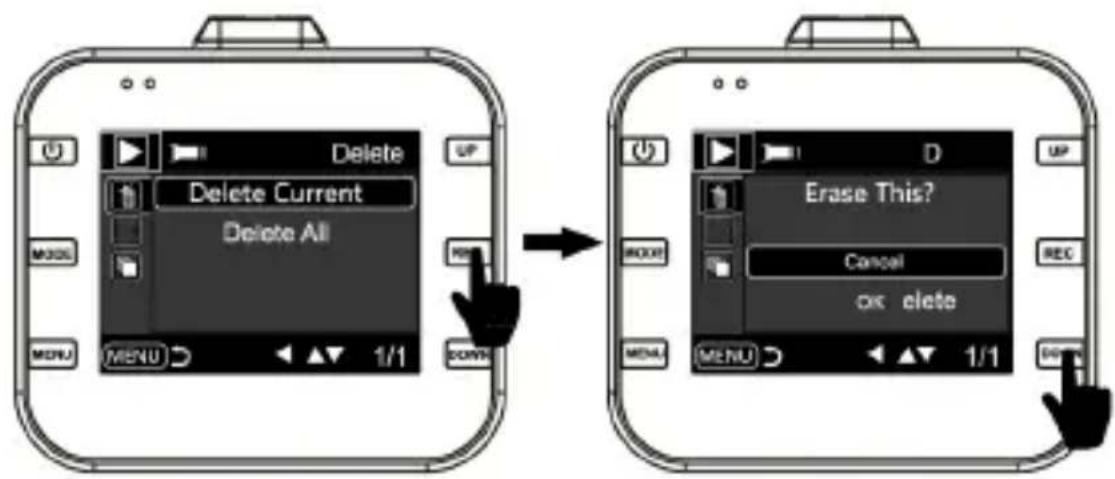

6. Selezionare "Elimina corrente" o "Elimina tutto" tramite i tasti UP (I4)/DOWN (I2) e premere il tasto REC (I3) per confermare.
7. Premere il tastingo MENU (10) per uscire alla modalità Delete e tornare alla modalità di riproduzione.

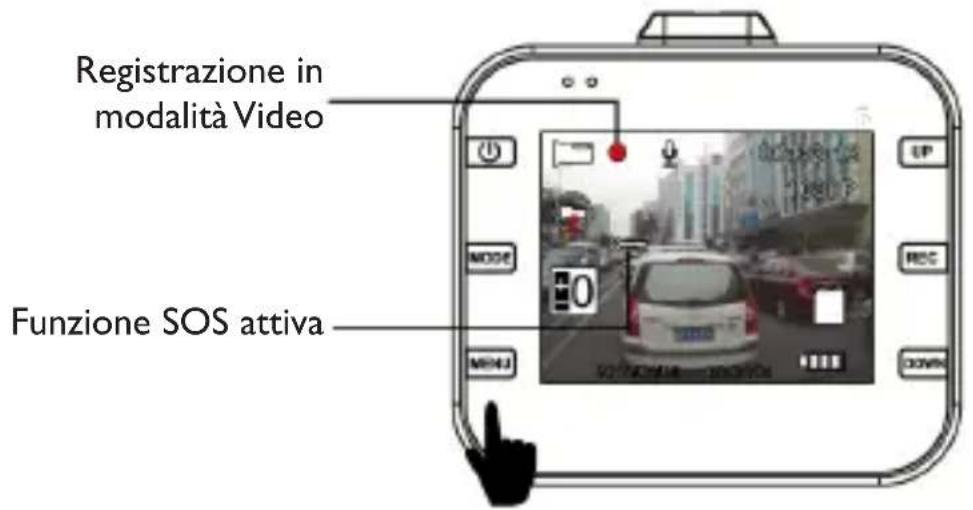

SOS

In modalità video, premere brevamente il tasting MENU (10) per salvare manua-mente il file in caso di video importante.

Descrizione:

I. Premendo il tasting MENU (10) nei primi 10 secondi del video, verranno salvati via il video corrente che quello precedente.
2. Premendo il tasting MENU (10) negli ultimi 10 secondi del video, verranno salvati sua video corrente che quello successivo.
3. Premendo il tasting MENU (10) nel mezzo del video, verrà salvato solamente il video corrente.

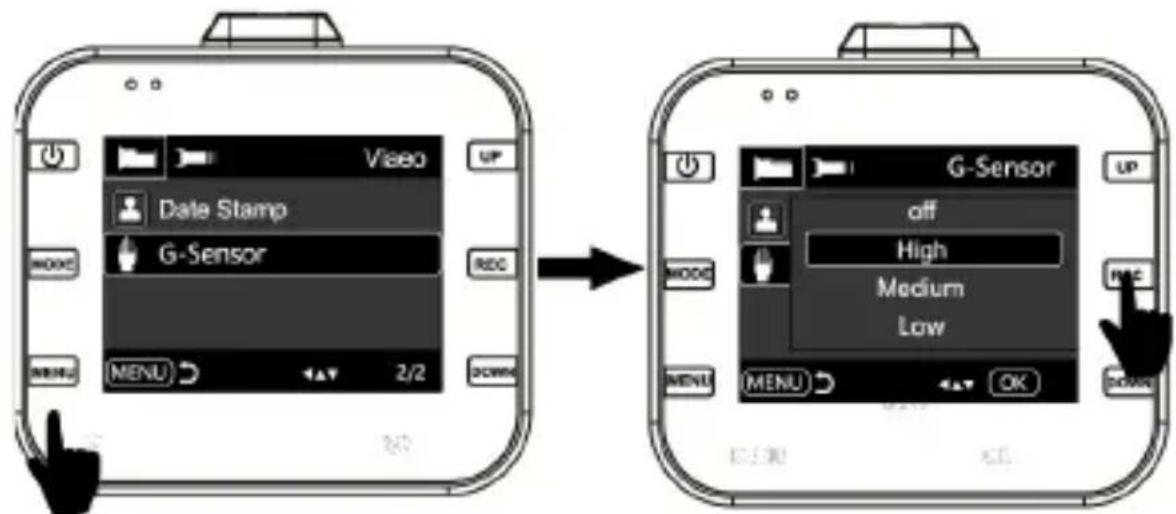

G-SENSOR

In modalità video, se la macchina frena improvvisamente o viene colpita violentamente, il sensore G-sensor si attiverà per impedire che il video clip corrente venga sovrascritto. Nelle impostazioni è possibile disattivarlo completamente oppure scegliere il grado di sensibilità in base ai tre livelli forniti (alta, media, Bassa).

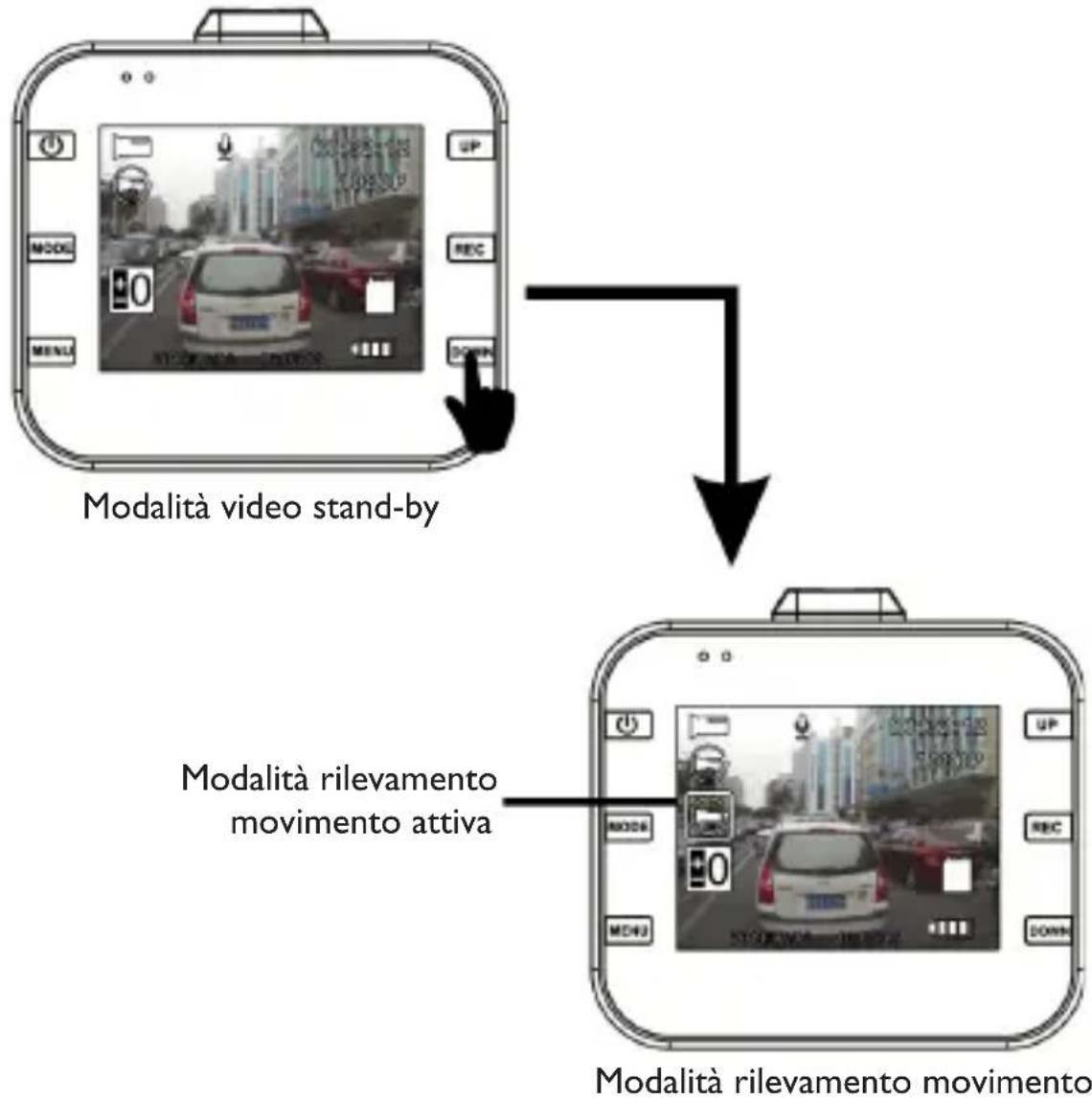

In modalità standby, premere il tasto DOWN (12) per entrare direttamente nella funzione rilevamento del movimento. Quando l'apparecchio rileva oggetti in movimento, inizia a registrarare. Se non ci sono movimenti per 5 secondi, l'apparecchio smetterà di registrarare ed entra in modalità di rilevazione del movimento. L'apparecchio avviere nuovamente la registra zione quando rileverà qualsiasi altri movimento.

Premere nuovamente il tasto DOWN (12), per disattivare la modalità di rilevazio-

ne del movimento, l'apparecchio uscirà alla funzione dopo aver salvato il video.

DESCRIZIONE MENU

Modalità Categoria Sub-categoria
Video	Dimensione imagine 1080FHD 1920x10901080P 1440x1080720P 1280x720WVGA 848x480VGA 640x480	1080FHD 1920x10901080P 1440x1080720P 1280x720WVGA 848x480VGA 640x480
	loop di registrazione OFF/30 sec./1 Min/2 Min
	Esposizione +2.0, +5/3, +4/3, 1.0, +2/3, +1/3, +0.0, -1/3,-2/3, -1.0, -4/3, -5/3, -2.0	4/3, 1.0, +2/3, +1/3, +0.0, -1/3,-2/3, -1.0, -4/3, -5/3, -2.0
Video	Audio record OFF/ON
	stamp data OFF/ON
	G-sensor OFF/Alta/Med	a/Bassa
Foto	Modalità cattura Singolo	2s, 5s, 10s
	Dimens. imagine I2M	4032x3024 10M 3648x2736 8M 3264x2448 5M 2592x1944 3M 2048x1536 2MHD 1920x1080 VGA 640x480 1.3M 1280x960
	Continuato OFF/ON
	Qualità Forte, Normale,	Economica
	Nitidezza Forte, Normale, Leggera
	Bilanc. bianco Automatico	Luce diurna Nuvoloso Tungsteno Illuminazione a fluorescenza
	Colore Normale	Bianco/nero Sepia
	ISO Automatico, I00, 200	400
	Esposizione +2.0, +5/3, +	4/3, 1.0, +2/3, +1/3, +0.0, -1/3, -2/3, -1.0, -4/3, -5/3, -2.0
	Stabilizzazione OFF/ON
	Visualizz. Rapida Off, 2 secondi, 5 secondi
	Stamp Data	Off, Data, Data/ora
Riproroduzione	Elimina Cancella corrente/Cancella tutto
	Protezione Proteggi corrente/sblocca corrente/Proteggi tutto/sblocca tutto
	Mostra Diapositive 2sec. 5sec, 8sec.
Impostazioni	Data/Ora MM/DD/YY, DD/MM/YY, YY/MM/DD
	Spegnim. aut Off, IMin, 3Min
	Segnale acust. OFF/ON
	Lingua Inglese, Francese. Italiano, Tedesco, Spagnolo, Portoghese
	Frequenza 50Hz, 60Hz
	Formattazione Scheda TF
	Impost. predef Impost. predef/Annulla/ok
	LCD OFF Off, IMin, 2Min, 5Min
	Versione Versione corrente del software

COLLEGAMENTO AL PC

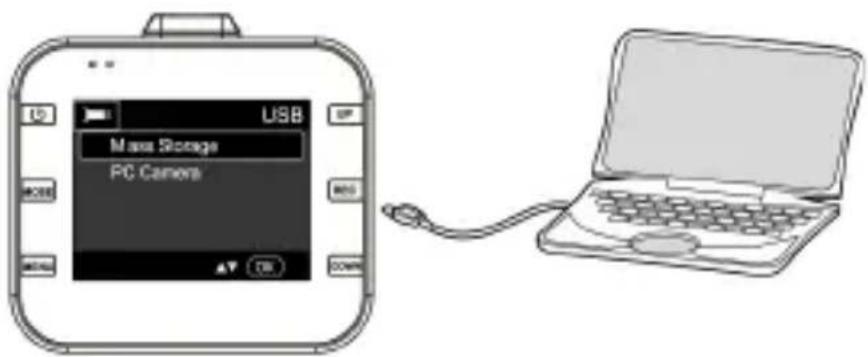

Scaricare Foto e Video sul PC:

I. Collegare il cavo USB al computer e l'altra estremità all'apparecchio, il Led significatore rosso (7) si accenderà. Lo schermo visualizzerà le categorie su cui scegliere: Mass storage e PC Camera.
2. Se si selezione l'opzione Mass Storage, lo schermo dell'apparecchio diventerà blu. La memoria MicroSD sare riconosciuta dal computer.
3. Utilizzare il computer per visualizzato e gestire i file al suo interno.
4. Se si selezione PC Camera, l'apparecchio può essere utilizzato come una PC camera, lo schermo dell'apparecchio diventerà blu. Premere a lungo il tasting ON/OFF (8) e estrarre il cavo USB per spegnerlo.
5. Premere il tasting ON/OFF (8) per spegnere l'apparecchio e abilitare la sola funzione di ricarica della batteria. il Led indicatore rosso (7) si accenderà.

Nota: Operazioni non corrette potrebbero causare il blocco momentaneo dell'apparecchio. Se questo dovesse accadere, utilizzare il piccolo oggetto uppuntito e insertirlo

nel foro (3) per premere il tasto di reset. L'apparecchio si riaviera automaticamente.

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: Questa operazione è riservata esclusivamente al personale technique specializzato!

PROCEDURE PER LA RIMOZIONE DELLA BATTERIA

Operare esclusivamente in assenza di collegamento dell'apparecchio alla rete elettrica!

I. Rimuovere le viti che serrano il pannello frontale;
2. Rimuovere il pannello e individuire la batteria;
3. Scollegare la batteria e rimuoverla.

INFORMATIVA SULLO SMALTIMENTO DELLA BATTERIA

Qualunque sua il tipo di batteria esaurita,essa non deve esseregettata tra i rifiuti domestici,nel fuoco o nell'acqua.Tenere la batteria al riparo da fonti di calore. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati.

INFORMAZIONIAGLIUTENTI

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essentiali giunta a fine vitaagli idonei centri di raccolta differenziate dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure I a zero per le apparecchiatura aventi lato magiore inferiore a 25 cm. L'adeguata raccolta differenziate per I'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricicchio dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'application delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N°49 del 14 Marzo 2014.

SPECIFICHE TECNICHE

Dimensioni Display 2 inch TFT

Angolo di visione. 120^ angolo di visione ultra largo

Illuminatione minima.. Lux

Risoluzione video. 1080P (interpolati), 720P, 480P

Formato video AVI, MJPG

Formato imagine.JPG

Frame 25fps a 1080P, 30fps a 720P

Slot micro-SD Card... Max.32GB (alta velocità classe 6 o superiore)

Alimentazione USB 5V -4A

Capacità batteria interna. 360mAh

Dimensioni. 60x55x27mm

Peso. 50g

WELCOME

www.trevi.it - [e-mail]
