DV 5000 - Cámara de salpicadero Trevi - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de tablero (Dashcam)
Marca	Trevi
Modelo	DV 5000
Tamaño de pantalla	2 pulgadas TFT
Resolución de video	1080P (interpolada), 720P, 480P
Formato de video	AVI, MJPG
Formato de foto	JPG
Ángulo de visión	120° ultra gran angular
Sensor G	Sí, sensibilidad ajustable (Alta/Media/Baja/Off)
Detección de movimiento	Sí, con grabación automática
Alimentación	USB 5V 1A (cargador de coche o cable USB)
Batería interna	Litio, 360 mAh
Almacenamiento	Tarjeta Micro SD hasta 32 GB (Clase 6 o superior recomendada)
Mantenimiento y limpieza	Limpiar el objetivo con un paño suave y sin polvo
Seguridad	No obstruir las rejillas de ventilación, no usar cerca de fuentes de calor, respetar las leyes de privacidad
Piezas de repuesto y reparabilidad	Batería reemplazable por un técnico; contactar al servicio postventa
Información general	Grabación en bucle, encendido/apagado automático, SOS, sensor G, micrófono integrado

Preguntas frecuentes - DV 5000 Trevi

¿Cómo instalar la tarjeta de memoria en el Trevi DV 5000?

Inserte una tarjeta Micro SD (hasta 32 GB, clase 6 o superior) en la ranura (4) orientando correctamente el lado. Presione hasta que haga clic. Para retirar, presione nuevamente hasta el clic. Se recomienda formatear la tarjeta antes del primer uso a través del menú.

¿Cómo montar la dashcam en el parabrisas?

Limpie cuidadosamente el parabrisas. Inserte el soporte en la guía (1) del dispositivo. Presione la ventosa en el parabrisas y baje la palanca para fijar. Asegúrese de que la instalación no interfiera con la visibilidad ni los controles del vehículo.

¿El dispositivo se enciende automáticamente con el coche?

Sí, cuando el cable de alimentación está conectado al enchufe del encendedor, la dashcam se enciende automáticamente al arrancar el vehículo y graba. Al detenerse, la grabación finaliza y el dispositivo se apaga después de 5 segundos.

¿Cómo iniciar o detener la grabación de video?

Presione el botón ON/OFF (8) para encender; la grabación comienza automáticamente. Para detener, presione la tecla REC (13). En modo de espera, presione REC para reanudar.

¿Cómo tomar una foto con la dashcam?

Desde el modo de espera, presione MODE (9) para cambiar al modo foto. Encuadre y presione REC (13) para tomar la foto. El sonido se graba con la imagen.

¿Qué hacer si hay un archivo importante que no debe sobrescribirse?

Use la función SOS: en modo video, presione brevemente MENU (10). Esto protege el archivo de video actual (los primeros 10 segundos, los últimos 10 o la totalidad según el momento de la pulsación) contra la sobrescritura por la grabación en bucle.

¿Cómo activar la detección de movimiento?

En modo de espera, presione DOWN (12) para entrar en modo detección de movimiento. El dispositivo comienza a grabar cuando se detecta movimiento y se detiene después de 5 segundos sin movimiento. Presione DOWN nuevamente para salir.

¿Puedo usar la dashcam como cámara web?

Sí, conéctela a un PC mediante USB y seleccione 'Cámara PC' en la pantalla. El dispositivo funciona entonces como cámara web. Para desactivar, mantenga presionado ON/OFF y desconecte el cable.

¿Cómo restablecer el dispositivo en caso de bloqueo?

Use un objeto puntiagudo (como un clip) e insértelo en el orificio de restablecimiento (3) para presionar el botón Reset. El dispositivo se reiniciará automáticamente.

¿Qué tarjeta de memoria debo usar?

Use una tarjeta Micro SD de clase 6 o superior, hasta 32 GB. Se aconseja formatear la tarjeta en la dashcam a través del menú 'Formatear' antes de usarla para evitar errores.

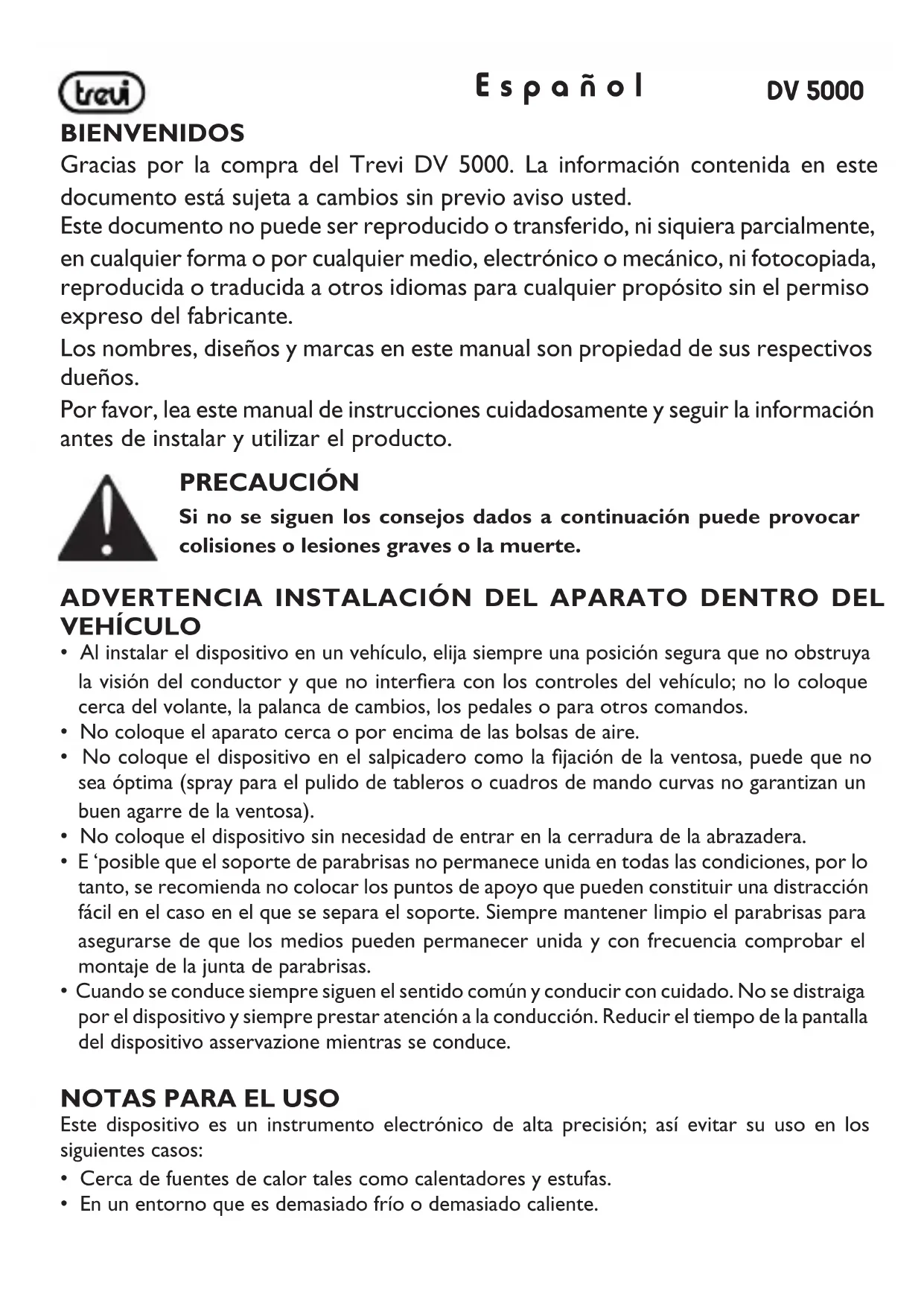

MANUAL DE USUARIO DV 5000 Trevi

Mini*camara HD para automóvil (Manual del Nombre)

ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

Gracias por la compra del Trevi DV 5000. La informacion contentsa en este documento está sujeta a Cambios sin previo avisado.

Este documento no pueda ser reproducido o transferido, ni siquiera parcialmente, enequalquier forma o porequalquier medio, electrónico o mecánico, ni fotocopiada, reproduceda o traducía aothers idiomas paraequalquier propósito sin el permiso expresó del fabricante.

Los nombres, diseños y MARCAS en este manual son propidad de sus respectivos dueños.

Por favor, lea este manual de instrucciones cautadosamente y seguir la informacion antes de instalar y utiliser el producto.

PRECAUCION

Si no se siguen los consejos做到了 a continuacion可以使 provocar collisiones o lesiones graves o la muerte.

ADVERTENCIA INSTALLACION DEL APARATO DENTRO DEL VEHICULO

• Al instalar el dispositivo en un vehiculo, elija siempre una posicion segura que no obstruya la visión del conductor y que no interfería con los 控les del vehiculo; no lo colque cerca del volante, la palanca de Cambios, los pedales o parathers comandos.
• No cologne el aparato cerca o por encima de las bolsas de aire.
• No coloque el dispositivo en el salpicadero como la fijación de la ventosa, pueda que no sea optima (spray para el pulido de tableros o cuadros de mando curvas no garantizan un buen agarre de la ventosa).
• No coloque el dispositivo sin necessities de entrada en la cerradura de la abrazadora.
• E'possible que el soporte de parabrasas no permanece unida en todas las conditiones, por lo tanto, se recomienda no colocar los+puntos de apoyo que pueda constituir una distracción fácil en el caso en el que se Separate el soporte. Siempremantener limpio el parabrasas para asegurarde que los medioscouldenpermanecer unida y confrequencycomprobarel montaje de la junta de parabrasas.
• Cuando se conducce siempre siguen el sentido común y conducir con cuidado. No se distraiga por el dispositivo y siempre prestar atencion a la conducccion. Reducir el tiempo de la pantalla del dispositivo asservazione cuando se conducze.

NOTAS PARA EL USO

Este dispositivo es un instrumento electrónico de alta precision; asi evitar su uso en los siguientes casos:

• Cerca de fuentes de calor tales como calentadores y estufas.

• En un entorno que es demasiado frío o demasiado caliente.

• En lugares muy humedes; el dispositivo no es resistente al agua.

• En Lugares con是多么 polvo. La contaminación de polvo en la lente o de otros componentes pueda afectar a la calidad de video. Por favor, mantenga el objetivo con un paño suave y sin polvo.
• En ambientes inmersos en Campos magnéticos.
• Por favor, estar de alimentar si experimenta un fenómeno anormal paraatar cortocircuitos.
• Mantenga el altovoz durante las fases del punto de enfoque y ajustes de volumen, y en particular para Maintener el volumen al minimum en la fase de encendido.
• Coloque el dispositivo de talmania que en sus lados siempre hay espacio suficiente para la libre circulación de aire (al menos 5 cm).
• Si los liquidosenetren en elinterior deldispositivo,desconecte inmediatamenteel enchufede alimentacion ylllevarloal centro de serviceo mas cercano autorizzato TREVI.
• Compruebe siempre antes de recargar la unidad, que los cables de alimentacion y de connexion estan instalados correctamente.
  Las fuentes de llamas abiertas, tales como velas encendidas, se deben colocar en este.
• El aparato no debe ser expuesto a goteos o salpicaduras de agua y ningún objeto lleno de liquido, como un jarrón, debe ser colocado sobre el aparato.
• Guarde estemanualparareferencia futura.

ADVERTENCIAS

• Observar estRICTamente todas las leyes nationales sobre la privacidad. En algunos países,ayar o publicarotos videos de personas o vehículos con这些东西dispositivos podrnan considerarse invasión de la privacidad. Y 'su responsabilidad de conocer y cumplir con las leyes y los derechos de privacidad de su nación.
• No utilise esta unidad para fines ilegales.
• No bloquee los orificios de ventilacion.
• No retire la etiqueta de la unidad.
• No retire niintaente retirar la bateriautilizada en el aparato.
• La temperatura de funciona de este dispositivo es de -10^ 50^ . La exposión continua a la luz solar directa durante un很长 periodo de tiempo pueda causar un mal funciona, una decoloración, una carcasa y distorsión de laImagen del dispositivo, en particular en vehículos estacionados cuando la temperatura de la cabina es superior a 70^ .

EN LA CAJA

• Camara DVR
• Soporte de fijación para el parabrisas
• Cable del cargador del coche
• USB/Mini USB
• Manual de instruciones

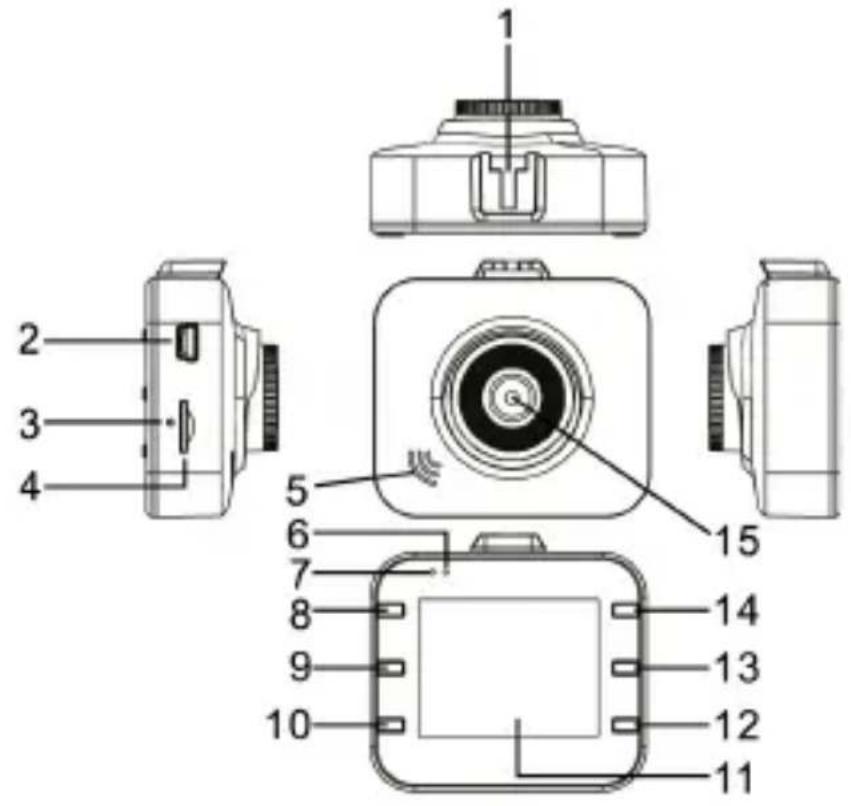

DESCRIPCION Unidad

I. Unidad de corredera para la insertacion de la abrazadora de soporte
2. Mini toma USB. Conexión PC/5V —— IA
3. Restablecer
4. Ranura micro-SD
5. Altavoz
6. Indicador de operation LED
7. Indicador de estado de energia Led
8. Tecla ON/OFF, On/Off
9. Botón de selección de modo, unidades

1. Botón de ajuste MENU
   I I. Pantalla
2. DOWN (tecla de cambio hacía abajo); Encendido/apagado de la pantalla.
3. Botón REC, la grabación
4. Botón UP (desplazimiento hacía arriba). Función de bucle de encendido/apagado.
5. Lente

CHARACTERISTICAS

1. Soporte resolutions de video: 1080p, 720p, 480p de calidad de video y deImagen superior.
2. Microfono/altavoz incorporado.
3. Función de grabación de voz/silencio.
4. Direct Power On/Off Display clave.

5. Soporta tarjeta Micro SD de alta capacité (hasta 32 GB).

6. Apoya bucles sin fisuras de video y como registrarse como una carga.

7. Arranque automatico de potencia de grabacion del coche. Detener la grabacion automatica (con un retardo de 5 segundos), cuando el vehiculo está apagado.
8. Grabar cuando se detecta Movemento automatico de inicio.
9. Apoya SOS y G-sensor, que evita que los ARCHivos grabados con estas sistemas se sobrescriba.

INSTALLACION

INSERCION DE UNA TARJETA DE MEMORIA

Antes de encender y utiliser el dispositivo, deben instalar una tarjeta de memoria.

I. Inserte una tarjeta de memoria Micro SD ranura (4) del dispositivo, prestando atencion alazo de insercion correcta.

1. Presione hacer abajo hasta que oiga un evento de "clic" y se bloquea en su interior.

Para expulsar la tarjeta de memoria, empujarlo hacía el fondo hasta que se oiga un "clic" y se desbloquea.

Notas:

• Inserte la tarjeta Micro SD correctamente para registrar daños en la tarjeta o dispositivo.
• Dar formatting a la tarjeta micro SD (borrar todos los ARCHivos) antes de insertarlo en el dispositivo. Le recomendamos que haya una copia de seguridad de sus archivos importantes antes de formar la tarjeta.
• Se recomienda el uso de tarjeta micro SD de classe 6 o superior.
• Se recomienda hacer una copia de seguridad de los ARCHivos de la tarjeta SD micro una vez a la hora. Este producto no es un dispositivo de almacenimiento permanente, por lo que haga una copia decurity de los archivos importantes paraatar que se borren.

INSTALLACION DEL DISPOSITIVO

Limpiar a fondo el parabrasas antes de instalar el dispositivo.

1. Con el motor apagado, connecte el cable de alimentacion para los coches (suministrado) para conectar al encendedor del vehiculo.
2. Conectar el(other extremodel cable del alimentacion al conector USB Mini (2) del dispositivo.
3. Insertar el soporte de apoyo en la corredera (I) de la unidad.
4. Pulse la plac de succion de la mensula de soporte en el parabrisas y empujar hacia atras la palanca del proprio soporte.

Notas:

• El dispositivo debe ser montado en el parabrasas como se indica anteriormente, la instalacion Boca abajo o de lado debido a la grabacion del video al revés o reverso.
• Encienda el vehicló. Cuando el dispositivo está connectado a la toma de un encendedor de cigarrillos del dispositivo se enciende automatistically potencia del vehicló. Al desconectar el cable de alimentación, la unidad guardará automatistically el archivo actual y se desactivará con un retraso de 5 seguidos.

ENCENDIDOY APAGADO MANUAL

I.ENCENDIDO

Pulse el botón ON/OFF (8). Launidad entrada en el modo de video y la grabación se inicia automatistically. El indicator de funciona bajo (6) empieza a parpadear.

2.APAGADO

Mantenga pulsado el botón ON/OFF (8) para apagar la unidad.

Nota: Con la bateria, la pantalla做不到 “bateria bajo”, el dispositivo guardará automatistically el archivo actual ylecture salir.

CARGA DE LA BATERIA

Hay dos formas de recargar la bateria interna:

1. Con el cable USB/mini USB

2.Con el cable de cargador de coche

Nota: Durante la energia, el indicator LED rojo (7) se encenderá y se apagará automatistically cuando está Completely cargada.

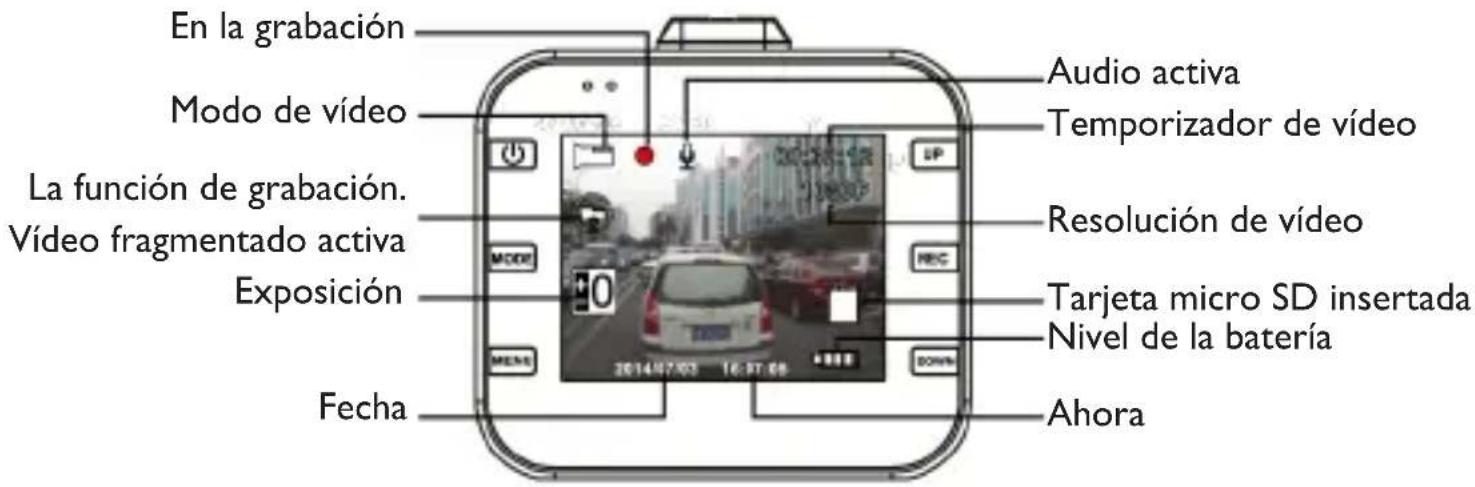

GRABACION DEVIDEO

Pulse el botón ON/OFF (8) para encender la unidad. El indicator verde (6) empieza a parpadear en el modo de video. Pulse el botón REC (13) para detener la grabación y guardar el archivo actual, a continuación, la unidad entrada en el modo de espera con la luz verde encendida. En el modo de espera, pulse el botón REC (13) para reinecer la grabación.

Pulse de nuevo para detener la grabación.

En el modo de espera, pulse el botón ON/OFF (8) para activar/desactivar el sonido. En el modo de video, pulse la tecla UP (14) para apagar la Pantalla yponer el aparato en modo de ahora de energia.

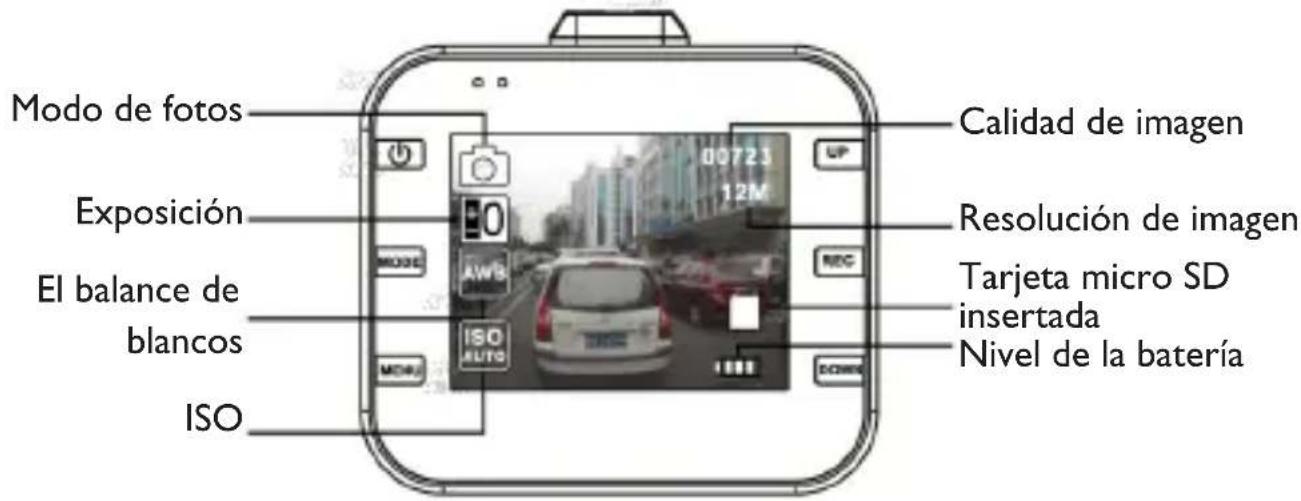

FOTOS

En el modo de esper, pulse el botón MODE (9) para entrada en el modo de fotografia. Pulse el botón REC (13) paraizarar fotografías con audio. En el modooto, pulse la tecla UP (14) para apagar la pantalla yponer el aparato en modo

de ahora de energia.

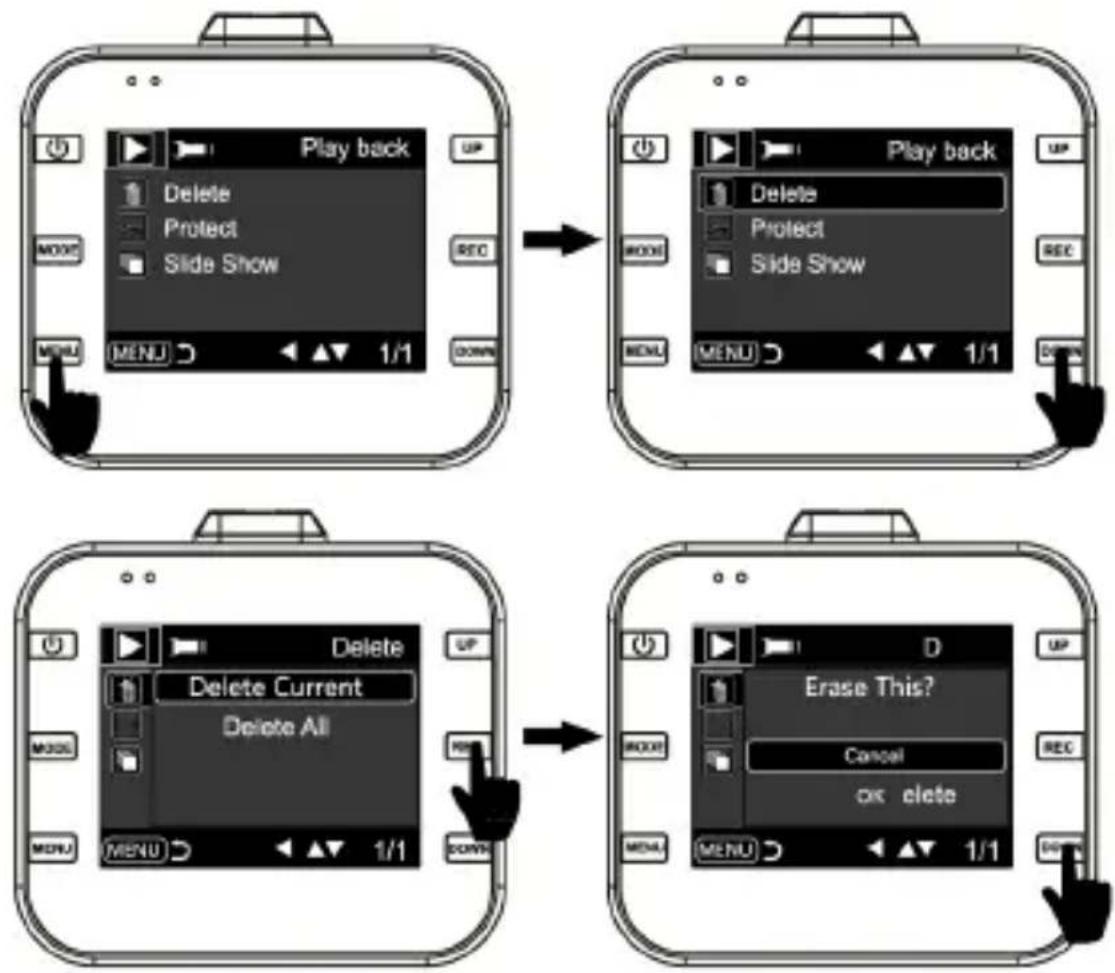

REPRODUCCIONY BORRADO ARCHIVO

En el modo de esper, pulse dos veces el botón MODE (9) para entrada en el modo de reproducción.

I. Pulse el botón UP (14)/DOWN (12) para selecciónar el archivo deseado.
2. Pulse el botón REC (13) para起初 la reproducción o pulse de nuevo para hacer una停下a.
3. Si desea borrar el archivo, pulse la tecla MENU (10) para acceder al menu "Reproduccion".
4. Uso de la UP (I4)/DOWN (I2) para selectionar la funciona "Borrar".
5. Pulse el botón REC (13) para confirmar.
6. SeLECTIONAR "Eliminar actual" o "Eliminar todo" por medio de la UP (14)/DOWN (12) y pulse el botón REC (13) para confirmar.
7. Pulse el botón MENU (10) para salir del modo Borrar y volver al modo de reproducción.

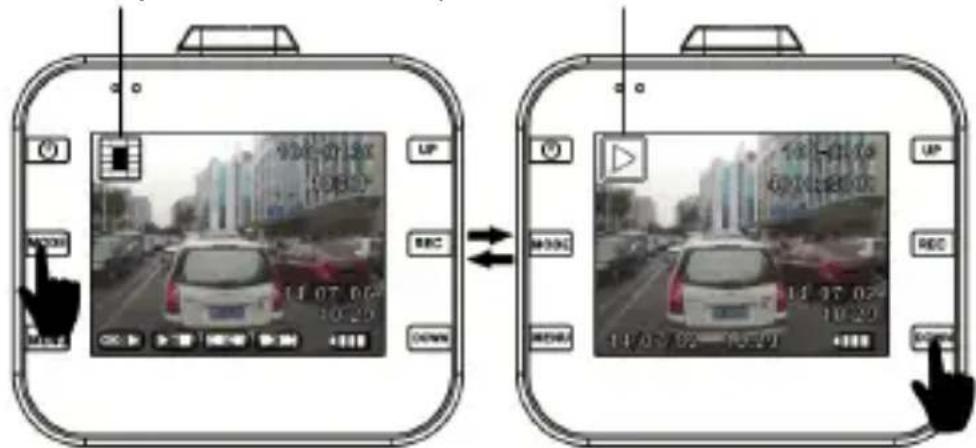

video de presentación Vista previa de la Foto

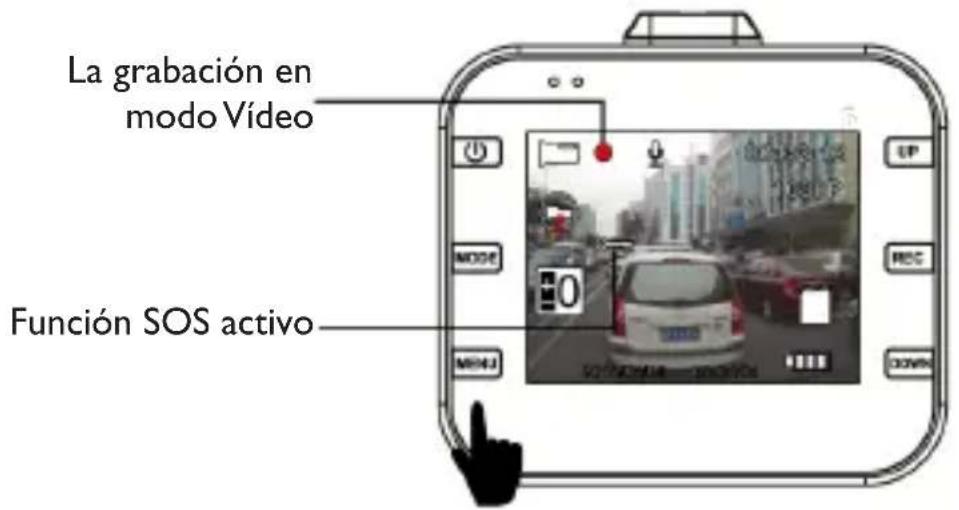

SOS

En el modo de video, pulse el botón MENU (10) brevamente para guardar manualmente en el caso de los ARCHivos de video importantes.

Descripción:

I. Pulse se guardará el botón MENU (10) en los primeros 10seguidos del video es el video actual que el anterior.
2. Al pulsar el botón MENU (10) en los ultimos 10segundos del video sera salvo es el video actual a la",[siguiente].
3. Al pulsar el botón MENU (10) en el medio del video, sólo se pueda guardar en el video actual.

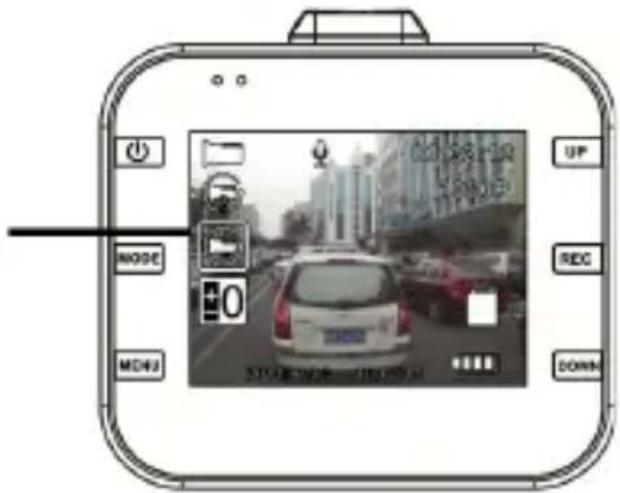

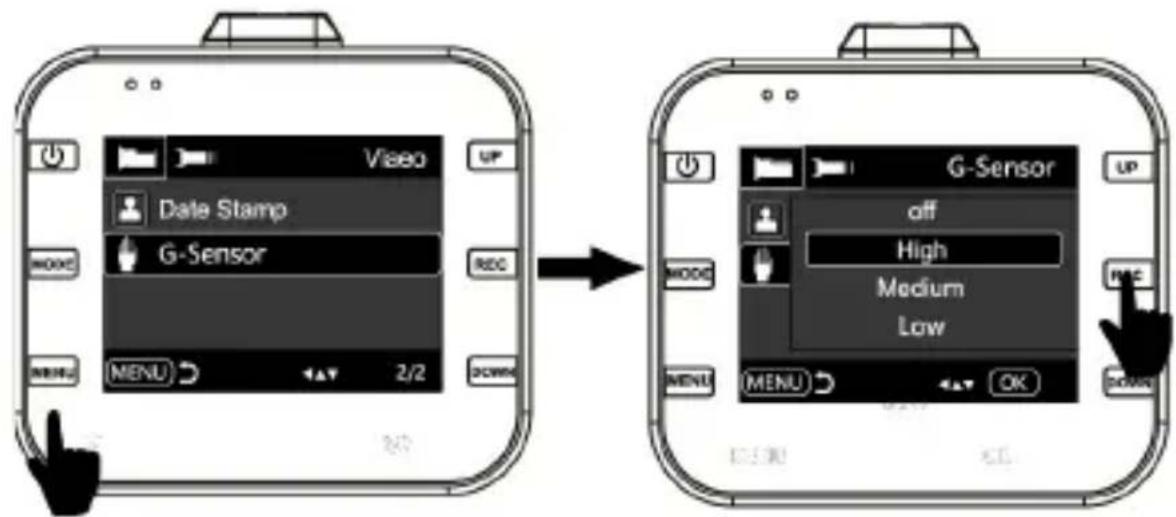

G-SENSOR

En el modo de video, si laquina de repente los frenos o cuando es golpeado violently, el sensor G-sensor se activa para evaporar que el clip de video actual a sobrescribir. En la configuracion se可以选择 desactivar por completeo, o elegir el grado de sensibility de acuerdo a los tres niveles suministrados (alta, media, bajo).

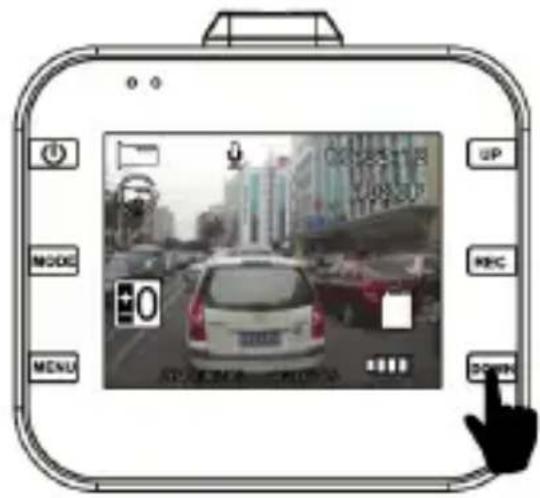

En el modo de esper, pulse la tecla DOWN (12) para entrada directamente en la configuración de la detectación de Movement. Si launidad detecta objetos en movement, se inicia la grabación. Si no hay movimientos durante 5 seguidos, el dispositivo se detener la grabación yenta en el modo de detectación de movement. El dispositivo volverá a iniciar el registrar de cuando detecta cualquier movement. Pulse el botón DOWN (12) de nuevo para desactivar el modo de detectación de movement, launitiesaldrá de la configuraciónuponés de guardar el video.

Modo de espera de video

Modo de detectación de movimiento activo

Modo de detectación de movimiento

MENÜ DESCRIPCIón

Modo Categoría Subcategoría
Vdeo	Tamaño deImagen 1080FHD 1920x10901080P 1440x1080720P 1280x720WVGA 848x480VGA 640x480	1080P 1440x1080720P 1280x720WVGA 848x480VGA 640x480
	La grabación en bucle OFF/30 seg./l Min/2 Min
	Exposión +2.0, +5/3, +4/3, 1.0, +2/3, +1/3, +0.0, -1/3,-2/3, -1.0, -4/3, -5/3, -2.0	-2/3, -1.0, -4/3, -5/3, -2.0
Video	Grabación de audio OFF/ON
	Imprimir Fecha OFF/ON
	G-sensor OFF/Alto/Medio/Bajo
Foto	El modo de captura Individuales, 2s, 5s, 10s
	Tamaño deImagen I2M	4032x3024 10M 3648x2736 8M 3264x2448 5M 2592x1944 3M 2048x1536 2MHD 1920x1080 VGA 640x480 1.3M 1280x960
	Seguido OFF/ON
	Calidad Fuerte, Normal,	Economía
	Nitidez Fuerte, Normal,	Claro
	El balance de blancos automáticos	luz de día nublado tungsteno La iluminación fluorescente
	Color Normal	Blanco/N Negro Sepia
	ISO Automático, I00, 200,	400
	Exposión +2.0, +5/3, +4/3, 1.0, +2/3, +1/3, +0.0, -1/3, -2/3, -1.0, -4/3, -5/3, -2.0
	Estabilización OFF/ON
	Revisión<rápida>Off, 2segundo, 5segundo
	Imprimir Fecha Off, Fecha, Fecha/Hora
Reproducción	Borrar Claro actual/Borrar todo
	Protección Proteger actual/desbloquear corriente/Protect Todos/desbloquea todos
	Mostrar las diapositivas 2seg, 5seg, 8seg.
Ajustes	Fecha/ Hora MM/DD/AA, DD/MM/AA, AA/MM/DD
	Apagado automático Oft, IMin, 3Min
	Sonido OFF/ON
	Idioma Inglés, francés, italiano, alemán, español,portugués
	Frecuencia 50Hz, 60Hz
	Formateo Tarjeta del TF
	Los ajustes de fábrica ajustes predefinidos/Cancelar/OK
	LCD OFF Off, IMin, 2Min, 5Min
	Version Versión actual del software

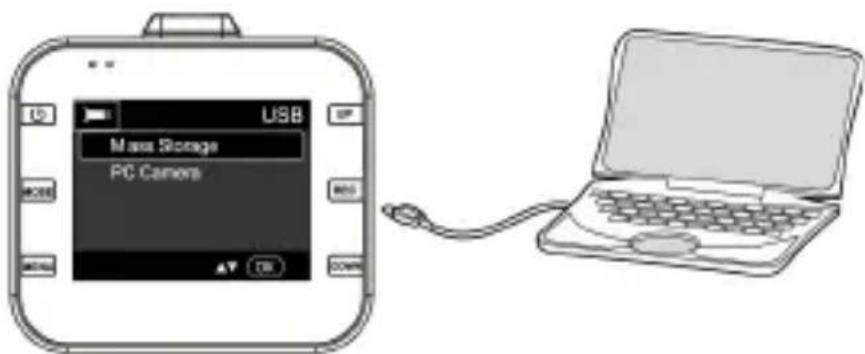

CONEXION PC

Descargarotos y videos en su PC:

1. Conectar el cable USB al ordinador y el(other extremo del dispositivo, el indicator LED rojo (7) se iluminar. La pantalla做不到 las categorias en las que elegir: almacenimiento masivo y cármara de PC.
2. Si la.option de almacenimiento masivo para la pantalla que selección se volverá azul. La memoria MicroSD sera reconocido por el ordinador.
3. Utilice el equipo para ver y gestionar los ARCHivos dentro.
4. Si selección la CAMERA de PC, el dispositivo se pueda usar como una CAMERA para PC, para su pantalla se volverá azul. Pulse y mantenga pulsado el botón ON/OFF (8) y extraiga el cable USB para apagarlo.
5. Pulse el botón ON/OFF (8) para apagar el dispositivo y permitir que la bateria una función de carga. El indicator LED rojo (7) se iluminará.

Nota: El uso Incorrecto puede provocar que el dispositivo de bloqueo momentáneo. Si este sucede, utilise elklequeo objeto uppuntito y lo coloca en el orificio (3) para

presionar el botón de reinicio. Launidad se reiniciará automatistically.

INFORMATION SOBRE LA SUPRESION Y DESECHO DE BATORIAS

Advertencia:Esta operacion está reservada para el personal的技术o!

PROCEDIMIENTO DE EXTRACCION DE LA BATERIA Operar solo en la ausencia de connectar el aparato a la red!

I. Retire los tornillos que sujetan el panel frontal;
2. Retire el panel y localizar la batería;
3. Desconectar la bateria y retirarla.

INFORMACION SOBRE LA ELIMINACION DE BATERIA

Independiente del tipo de bateria agotada, no debe ser tirado a la basura domestica, fuego o agua. Mantenga la bateria lejos de fuentes de calor. Cada tipo de bateria正常使用 debe reciclarse o desecharse enequalquier+puntos de recogidaapropiados.

INFORMACION A LOS USUARIOS

el marco del Decreto Legislativo N° 49 del 14 de mayo 2014 “Aplicación de la Directiva 2012/19/UE sobre residuos de aparatos electricos y electrónicos (RAEE)”

Este símbolo de contendedor de ruedas en el producto indica que al final de su vida útilDebe ser recogido separamente de los demás residuos.El usuarioDebe, por lo tanto,ayar el control remoto integra los componentes esencias que统计数据 a su vidautila loscentros adecuados de recogida de residuos electrónicos yelectrotécnicos, o devolverlo al distribuidor al comprar un nuevo aparato de tipo equivalente, en teminosdeunoauno, ounoa cero parael equipo que tiene sido mayorlargo de menos de 25cm. la recogida selectiva apropiado para el equipo fuera de service para su reciclaje, tratamiento y eliminación ambientalmente compatibleayuda a prevenir el impacto negativo sobre el medio ambiente y la salute, favoreciendo el reciclaje de los materiales que componen el producto. El vertido ilegal del producto por los)."usarios conlleva la aplicacion de las sanciones administrativas设立cidas en el Decreto Legislativo n.Decreto Legislativo N° 49 de 14 de mayo de 2014.

ESPECIFICACIONES

Tamaño de la pantalla. 2 inch TFT
ángulo de visión. 120°, ángulo de visión ultra gran
Illuminación minima. 1 Lux
Resolución de video. 1080P (interpolado), 720P, 480P
Formato de video. AVI, MJPG
Formato deImagen..JPG
Marco. 25fps a 1080P, 30fps a 720P
Tarjeta micro-SD Slot. Max.32GB (alta clase de velocidad 6 o superior)
Poder. USB 5V-A
Capacidad de la bateria interna. 360mAh
Dimensiones. 60x55x27mm
Peso. 50g

BEM-VINDO

No estado de trabajo, prima a tecla ON/OFF (8) para desligar o DVR.
