HI642CTT - Cucina HOOVER - Manuale utente e istruzioni gratuiti

Marca	Hoover
Modello	HI642CTT
Tipo di prodotto	Piano cottura a induzione da incasso
Numero di fuochi	4 zone a induzione
Dimensioni (L x P x A)	590 x 520 x 60 mm
Dimensioni d'incasso (L x P)	560 x 490 mm
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza totale configurabile	2,5 kW / 3,0 kW / 4,5 kW / 6,5 kW / 7,4 kW
Potenza dei fuochi (standard/Boost)	Anteriore sinistro: 2000 W / 2600 W Posteriore sinistro: 1500 W / 2000 W Anteriore destro: 1500 W / 2000 W Posteriore destro: 2000 W / 2600 W
Diametro delle zone di cottura	18 cm (tutti i fuochi)
Funzioni principali	Boost, Timer programmabile, Blocco tasti, Pausa, Gestione della potenza, Spegnimento automatico
Sicurezza	Spegnimento automatico, protezione contro il surriscaldamento, rilevamento pentola, blocco bambini, protezione in caso di traboccamento
Pulizia e manutenzione	Superficie vetroceramica: detergente specifico e raschietto adatto per residui ostinati
Consumo energetico (EN 60350-2)	194,7 Wh/kg
Installazione	Incasso, ventilazione minima richiesta, spazio di 5 cm attorno al ritaglio

Domande frequenti - HI642CTT HOOVER

Cosa fare se il piano cottura non si accende?

Controllare prima che l'apparecchio sia ben collegato e che l'alimentazione elettrica sia attiva. Assicurarsi che non ci sia un blackout. Se il problema persiste, contattare un tecnico qualificato.

Come utilizzare la funzione Boost?

Premere il tasto di selezione del fuoco desiderato, quindi premere il tasto Boost. Il fuoco funzionerà a piena potenza per 5 minuti (indicato da 'P'). Trascorso questo tempo, torna al livello 9.

Perché le mie pentole non scaldano e il simbolo lampeggia?

Ciò significa che la pentola non è adatta all'induzione, è troppo piccola o mal centrata. Utilizzare utensili con fondo magnetico (provare con una calamita) e assicurarsi che la base corrisponda alle dimensioni della zona di cottura.

Come pulire le incrostazioni sul vetro?

Utilizzare un raschietto adatto inclinando la lama a 30° per rimuovere i residui (attenzione alle superfici calde). Successivamente, pulire con un prodotto specifico per vetroceramica e un panno morbido.

Cosa significa il codice di errore E3 visualizzato?

Il codice E3 indica una temperatura elevata rilevata dal sensore della bobina di induzione. Spegnere l'apparecchio e lasciarlo raffreddare. Se il problema persiste, contattare il servizio post-vendita.

Come regolare la potenza totale del piano?

Spegnere il piano. Premere il tasto Pausa per 5 secondi (bip). Quindi, premere contemporaneamente '+' e '-' per scegliere il livello (2,5 / 3,0 / 4,5 / 6,5 / 7,4 kW). Confermare premendo nuovamente Pausa per 5 secondi.

Come utilizzare il timer per spegnere automaticamente un fuoco?

Selezionare il fuoco interessato, premere il tasto Timer, impostare il tempo con '+' o '-', quindi rilasciare. Il conto alla rovescia inizia e il fuoco si spegne alla fine. È possibile impostare fino a 99 minuti.

Come bloccare e sbloccare i tasti?

Per bloccare, premere il tasto Blocco (visualizzazione 'Lo'). Per sbloccare, spegnere il piano e tenere premuto il tasto Blocco fino alla scomparsa di 'Lo'.

Quali tipi di utensili sono compatibili con l'induzione?

Utilizzare pentole in acciaio, ghisa o smaltate con fondo magnetico. Verificare con una calamita. Evitare alluminio, rame puro, vetro o ceramica senza base magnetica. Il fondo deve essere piatto e liscio.

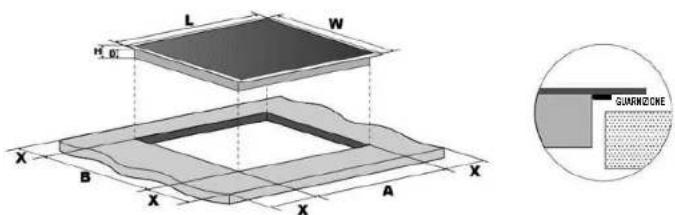

Quali sono le dimensioni d'incasso e lo spazio necessario?

Il ritaglio deve misurare almeno 560 x 490 mm. È richiesto uno spazio di 5 cm attorno al foro. La distanza minima tra il piano e il mobile sopra è di 760 mm. Assicurarsi di una ventilazione adeguata.

MANUALE UTENTE HI642CTT HOOVER

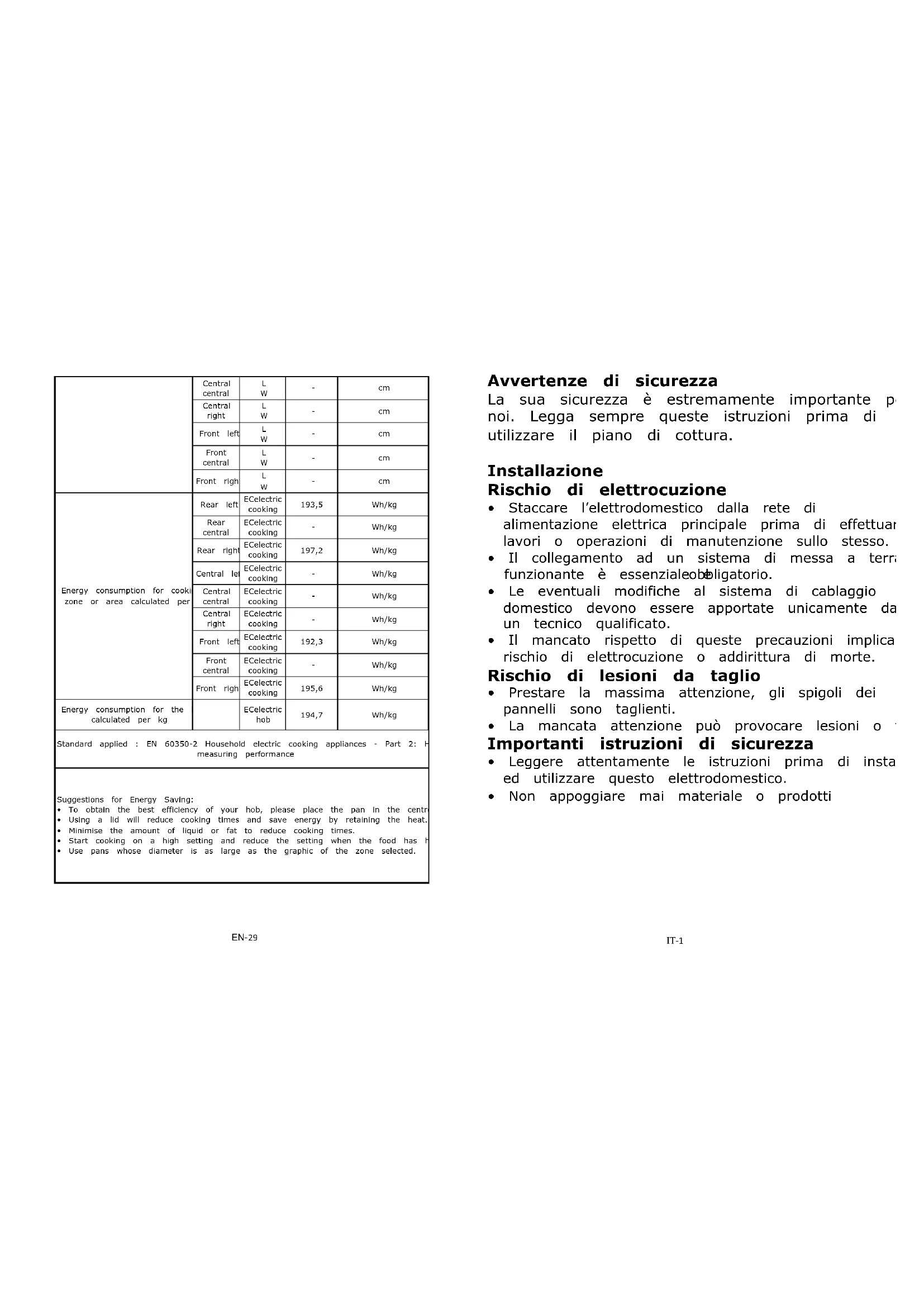

Avvertenze di sicurezza

La sua sicurezza è estremamente importante p noi. Legga sempre queste istruzioni prima di utilizzare il piano di cottura.

Installazione

Rischio di elettrocuzione

• Staccare l'elettrodomestico dalla rete di alimentazione elettrica principale prima di effettuali lavori o operazioni di manutenzione sullo stesso.
• Il collegamento ad un sistema di messa a terr. funzionante è essenzialeobligatorio.
• Le eventuali modifiche al sistema di cablaggio domestico devono essere apportate unicamente da un tecnico qualificato.
• Il mancato rispetto di queste precauzioni implica rischio di elettrocuzione o addirittura di morte.

Rischio di lesioni da taglio

• Prestare la massima attenzione, gli spigoli dei pannelli sono taglienti.
• La mancata attenzione può provocare lesioni o

Importanti istruzioni di sicurezza

• Leggere attentamente le istruzioni prima di insta ed utilizzare questo elettrodomestico.
  • Non appoggiare mai materiale o prodotti

combustibili sull'elettrodomestico.

• Comunicare queste informazioni alla persona responsabile dell'installazione dell'elettrodomestico in quanto potrebbe ridurre i costi di installazione
• Per evitare pericoli, questo elettrodomestico deve essere montato secondo queste istruzioni di installazione.
• Questo elettrodomestico deve essere installato col tamente e messo a terra solo da personale qua
• Questo elettrodomestico deve essere collegato ad circuito dotato di un interruttore sezionatore che effettui lo stacco completo dall'alimentazione elettr
• La mancata installazione dell'elettrodomestico nel rispetto delle istruzioni di cui sopra può rendere più valide le rivendicazioni di reclamo e garanzia

Funzionamento e manutenzione Rischio di elettrocuzione

• Non cuocere se la superficie del piano di cottu ta o crepata. Se la superficie del piano di cottu rompe o crepa, spegnere l'elettrodomestico immed tamente nell'alimentazione principale (interruttore a parete) e contattare un tecnico qualificato.
• Spegnere il piano di cottura tramite l'interruttore parete prima di qualsiasi operazione di pulizia o manutenzione.
• Il mancato rispetto di queste precauzioni implica rischio di elettrocuzione o addirittura di morte.

Rischi per la salute

• Questo elettrodomestico rispetta le normative di sicurezza per i dispositivi elettromagnetici.
• Tuttavia, le persone portatrici di pacemaker o a

impianti elettrici (quali pompe per insulina) posso usare questo elettrodomestico solo sotto il contro del proprio medico, per accertarsi che gli impian non vengano influenzati dal campo elettromagnetic

- Il mancato rispetto di queste precauzioni implica rischio di morte.

Pericolo: superficie surriscaldata

• Durante l'uso, i componenti accessibili di questo elettrodomestico si surriscaldano a sufficienza da provocare ustioni.
• Fino a quando la superficie del vetro a induzio si è raffreddata, non toccarla con parti del corp indumenti o altri oggetti che non siano recipienti cottura appositi.
• Oggetti metallici come coltelli, forchette, cucchiai coperchi non devono essere posti sulla superficie piano di cottura perché possono scaldarsi.
• Mantenere a distanza i bambini.
• I manici delle pentole possono surriscaldarsi. Controllare che i manici delle pentole non sporga su altre zone di cottura accese. Tenere i manici fuori della portata dei bambini.
• Il mancato rispetto di queste precauzioni implica rischio di bruciature e ustioni.

Rischio di lesioni da taglio

• La lama affilata di un raschietto del piano di resta esposta quando viene rimosso il coperchio sicurezza. Prestare la massima attenzione e ripori sempre in un luogo sicuro, al di fuori della por dei bambini.
• La mancata attenzione può provocare lesioni o

Importanti istruzioni di sicurezza

• Mai lasciare incustodito l'elettrodomestico durante l'uso. Un'eccessiva bollitura genera vapori e schizi di grasso che potrebbero prendere fuoco.
• Non utilizzare mai il piano di cottura come sup di lavoro o per appoggiare oggetti.
• Non lasciare mai oggetti o utensili sull'elettrodomestico.
• Non mettere o lasciare oggetti magnetizzabili (ad esempio carte di credito, schede di memoria) o spositivo elettronici (ad esempio computer, lettori MP3) vicino all'elettrodomestico, in quanto potrebbro essere influenzati dal campo elettromagnetico.
• Non utilizzare mai l'elettrodomestico per riscaldare stanza.
• Dopo l'uso, spegnere sempre le zone di cottura piano di cottura come descritto nel presente mai (ad esempio utilizzando i tasti a sfioro). Non bas sulla funzione di rilevamento pentole per spegnere zone di cottura quando si tolgono le pentole.
• Non permettere ai bambini di giocare con l'apparecchio, di sedersi o arrampicarsi su di ess
• Non riporre oggetti che possano attirare l'attenzi dei bambini al di sopra dell'elettrodomestico. Se bambini si arrampicano sul piano di cottura poss subire gravi lesioni.
• Non lasciare i bambini incustoditi o da soli nell in cui viene utilizzato l'elettrodomestico.
• I bambini o le persone con una disabilità tale limitare la capacità di utilizzare l'elettrodomestico devono essere istruiti sull'uso da una persona responsabile e competente. La persona che fornis le istruzioni deve essere convinta di averli istruit

modo tale da potere utilizzare l'elettrodomestico senza rischio per se stessi o per le persone ch trovano nelle aree circostanti.

• Non riparare o sostituire parti dell'elettrodomestic meno che ciò non sia specificatamente consigliato all'interno del manuale. Tutte le altre operazioni manutenzione devono essere effettuate da un tecnico qualificato.
• Non utilizzare getti di vapore per pulire il pianicottura.
• Non posizionare o lasciare cadere oggetti pesant piano di cottura.
  • Non salire sulla superficie del piano di cottura.
• Non utilizzare pentole con fondi ruvidi e non trascinare pentole sul piano in vetro a induzione quanto si rischia di graffiarlo.
• Non utilizzare spugnette metalliche o altri deterg fortemente abrasivi per pulire il piano di cottura, quanto si rischia di graffiare il vetro a induzione
• Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da un tec qualificato, per evitare rischi.
• Questo elettrodomestico è destinato ad essere utilizzato in applicazioni domestiche e simili, come ad esempio:

- aree cucina del personale in negozi, uffici e ambienti di lavoro; - agriturismi; - da parte dei clienti in alberghi, motel e altri ambienti di tipo residenziale; - ambienti di tipo bed and breakfas

- AVVERTENZA: L'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto (

le resistenze di riscaldamento.

Mantenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano continuamente supervisionati.

• L'elettrodomestico può essere utilizzato da bambir di età superiore a 8 anni e da persone con ri capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso.
• I bambini non devono giocarkeletrodomestico. La pulizia e la manutenzione da parte dell'utente possono essere effettuate da bambini senza supervisione.
• AVVERTENZA: La cottura senza sorveglianza su piano di cottura in presenza di grasso o olio n pentola può essere pericolosa, con rischio di ince NON cercare MAI di spegnere un incendio con a bensì spegnere l'elettrodomestico e coprire la fiamma con un coperchio o una coperta antifiam
• AVVERTENZA: Pericolo di incendio: non appoggiar nulla sulle superfici di cottura.
• Avvertenza: Se la superficie è crepata, spegnere l'elettrodomestico per evitare il rischio di elettrocuzione, in caso di superfici del piano di cottura in vetroceramica o materiali simili che proteggono i componenti sotto tensione
• Si sconsiglia l'utilizzo di una pulitrice a vapore.
• L'elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di coma a distanza separati.

PRECAUZIONE: Il processo di cottura deve essere supervisionato. Un processo di cottura breve deve essere supervisionato di continuo.

AVVERTENZA: Per evitare il ribaltamento dell'elettrodomestico, è necessario installare mezzi di stabilizzazione. Fare riferimento alle istruzioni per l'installazione.

AVVERTENZA: utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cuc o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti.

Questo elettrodomestico incorpora un collegamento a terra solo per scopi funzionali.

Desideriamo ringraziarla per l'acquisto del nuovo piano di cottura a induzione.

Si consiglia di leggere attentamente questo manuale di istruzioni e di montaggio per comprendere pienamente come montarlo correttamente e fa funzionare al meglio.

Per il montaggio, si consiglia di leggere la parte relativa al montaggio. Consigliamo di leggere con attenzione tutte le istruzioni di sicurezza prim dell'uso e di conservare questo Manuale d'Uso e Montaggio conservandolo cura per poterlo consultare in futuro in caso di necessità.

Panoramica del prodotto Vista dall'alto

2 1 3 4 5 6

1. Zona 2000 W, aumento a 2600 V
2. Zona 1500 W, aumento a 2000 V
3. Zona 2000 W, aumento a 2600 V
4. Zona 1500 W, aumento a 2000 V
5. Piatto in vetro
6. Pannello di controllo

Pannello di controllo

1 2 4 7 3 6 5

1. Tasti selezione della zona da scaldare
2. Comando timer
3. Tasto di alimentazione/regolazione timer
4. Blocco comandi
5. Tasto ON/OFF
6. Controllo funzione booster
7. Controllo della funzione pausa

Come funziona la cottura a induzione

La tecnologia della cottura a induzione è un metodo sicuro, tecnologicam avanzato, efficiente ed economico. Funziona trabitazioni elettromagnetiche che generano il calore direttamente nella pentola invece indirettamente riscaldando la superficie in vetro. Il vetro si surriscalda per riscalda anche la pentola.

piastra di vetroceramica

bobina ad induzione

correnti indotte

Prima di utilizzare il vostro nuovo piano di cottu induzione

Leggere questa guida, prestando particolare attenzione alla sezione delle "Avvertenze di Sicurezza".

Togliere la pellicola protettiva che potrebbe essere presente sul piano cottura a induzione.

Utilizzo dei tasti a sfioro

I comandi rispondono allo sfioramento, quindi non è necessario premeri Utilizzare il polpastrello del dito e non la punta.

Ogni volta che viene registrato il contatto, viene emesso un bip.

Accertarsi che i comandi siano sempre puliti, asciutti e privi di oggetti esempio utensili o asciugapliatti) appoggiati su di essi. Anche un legge strato di acqua può rendere difficoltà o l'utilizzo dei comandi.

Scelta dei recipienti di cottura più appropr

- Utilizzare solamente recipienti di cottura adatti per la cottura ad induzione. Verificare che sia presente il simbolo di induzione sull'imballaggio o sul fondo della pentola.

- E possibile verificare se il recipiente di cottura è adatto effettuando una prova magnetica. Avvicinare un magnete al fondo della pentola. Se questa viene attratta, è adatta per la cottura ad induzione.

- Se non disponete di un magnete: 1.Mettete un certo quantitativo di acqua nella pentola che volete controllare.

2.Se non lampeggia sul display e l'acqua si sta riscaldando, la pentola si può usare.

- Non si possono utilizzare recipienti di cottura realizzati con i seguenti mater acciaio inossidabile puro, alluminio o rame senza base magnetica, vetro, legn porcellana, ceramica e terracotta.

Non utilizzare recipienti di cottura con fondo ruvido o base curva.

Accertarsi che la base della pentola sia liscia, si appoggi uniformemente vetro ed abbia le stesse dimensioni della zona di cottura. Utilizzare peni diametro corrispondente al grafico della zona selezionata. Con una pentola leggermente più grande l'energia viene utilizzata alla massima efficienza, utilizza invece una pentola più piccola l'efficienza potrebbe essere inferiore quanto previsto. Centrare sempre la pentola nella zona di cottura.

Togliere sempre le pentole dal piano di cottura a induzione sollevandole farle strisciare, in quanto si rischia di graffiare il vetro.

Dimensioni pentola

Le zone di cottura vengono adattate automaticamente, fino ad un limite massimo, al diametro della pentola. Tuttavia, il fondo di questa padella avere un diametro minimo in funzione della zona di cottura corrispondente. Per ottenere la massima efficienza dal piano di cottura, posizionare la pentol centro della zona cottura.

Diametro base dei recipienti di cottura a induzione

Zona di cottura	minimo (mm)
1, 2 , 3, 4 (180	120

Quanto sopra può variare a seconda della qualità della pentola utilizzata.

Utilizzo del piano di cottura a induzione

Per iniziare la cottura

1. Toccare il tasto a sfioro ON/OFF. Dopo l'accensione, l'avvisatore acustico si attiva una volta, tutti i display visualizzano “-” o “- -” ad indicare che il piano di cottura ad induzione è in modalità standby.

2. Collocare una pentola apposita sulla zona di cottura che si vuole utilizzare.

- Accertarsi che il fondo della pentola e la superficie della zona di cottura slano puliti e asciutti.

1. Toccare il comando della zona di riscaldamento e indicatore accanto al tasto lampeggerà.

volta, che il . ura che erficie e un

1. Selezionare una impostazione di potenza toccando il comando "+" o "-".

a. Se non si seleziona una zona di riscaldamento er 1 minuto, il piano cottura ad induzione si spegne automaticamente. In questo caso sarà necessario ripartire dalla fase 1.

b. L'impostazione di riscaldamento si può modificare in qualsiasi momento durante la cottura.

Se sul display compare lampeggiante alternato all'impostazione di riscaldamento

Questo significa quanto segue:

• la pentola è stata collocata nella zona di cottura sbagliata, oppure
• la pentola che viene utilizzata non è adatta per la cottura a induzion oppure
• la pentola è troppo piccola o non è centrata correttamente sulla zona cottura.

Il piano non si riscalda se sulla zona di cottura non è stata collocata pentola adatta.
Il display si spegnerà automaticamente dopo 1 minuto se non viene pos una padella idonea.

Al termine della cottura

1. Toccare il tasto a sfioro di selezione della zona di riscaldamento che si vuole spegnere.

1. Spegnere la zona cottura toccando il tasto "-" e scorrendo verso il a "0", oppure tenendo premuti contemporaneamente i tasti "+" e "-" 1 secondo, si ridurrà direttamente a "0".

Accertarsi che il display della potenza mostri "0", quindi "H".

e poi

1. Spegnere completamente il piano di cottura toccando il tasto ON/OFF.

1. Prestare attenzione alle superfici calde Verrà visualizzata una "H" per indicare quale zona di cottura è calda può essere toccata. Scomparirà quando la superficie si è raffreddata f una temperatura adeguata. Può essere utilizzato anche come funzione risparmio energetico se si desidera riscaldare ulteriori pentole, usando piastra calda che è ancora surriscaldata.

Nel caso di un'interruzione di corrente mentre "H" è acceso, prestare at a non toccare il piano di cottura anche se "H" non è più visualizzato corrente torna.

Uso della gestione della potenza

Usando la gestione dell'alimentazione si può impostare la potenza totale 2,5 kW/ 3,0 kW/ 4,5 kW/ 6,5 kW e 7,4 kW. L'impostazione predefinita potenza totale è il livello di potenza massima.

Impostazione del livello di potenza totale in base proprie esigenze

1. Accertarsi che il piano di cottura sia spento.
   Nota: è possibile impostare la gestione della potenza solo quando il pian cottura è spento.
2. Toccare il pulsante "Funzione pausa" e tenerlo premuto 5 secondi. Il segnale acustico si attiva una volta.

1. Dopo aver sentito il segnale acustico, toccare contemporaneamente i “-” e tenerli premuti per 3 secondi, l'indicatore del timer mostrerà il potenza totale precedente lampeggiante, ad esempio '2.5'. Premere e premuto "+" e "-" per 1 secondo per passare ad un altro livello di esempio 3.0. Quando la potenza che si desidera lampeggla, toccare il "Funzione di pausa" e tenerlo premuto per 5 secondi sicosegralerà 10 volte. Ciò significa che l'impostazione è terminata.

Nota:

1. Dopo la fase 2, toccare i pulsanti "+" e "-" entro 3 secondi dal acustico. Altrimenti sarà necessario ripartire dalla fase 2.
2. Una volta terminata l'impostazione, attendere la fine del 10 segnali a Non toccare alcun tasto durante questo periodo. In caso contrario, l'impostazione non sarà valida.

Regole di gestione potenza

Se la potenza totale supera il limite di 2,5 kW, 3,0 kW, 4,5 kW, 5,5 7,4 kW (a seconda del livello impostato), non è possibile aumentare la nessuna zona. Se la si aumenta toccando "+", il piano di cottura emet 3 segnali acustici e l'indicatore lampeggia 'Pn'. Quindi è necessario dlmin potenza di altre zone prima di aumentare la potenza della zona richiest.

Utilizzo della funzione boost

Boost è la funzione che permette l'aumento di una zona ad una potenza maggiore in un secondo e dura 5 minuti. In questo modo è possibile una cottura più potente e più veloce.

Utilizzo della funzione boost per ottenere una potenza maggiore

1. Toccare il comando della zona di riscaldamento la cui potenza deve essere aumentata e un indicatore accanto al tasto lampeggerà.
2. Toccare il tasto Boost, la zona di riscaldamento inizierà a funzionare in modalità Boost. Il display della potenza mostrerà "P" per Indicare che la zona sta aumentando di potenza.

1. La potenza di boost durerà per 5 minuti e poi la zona tornerà allo potenza impostato prima dello stadio di potenza 9.

79

1. Se si desidera annullare la funzione boost durante questi 5 minuti, il tasto di selezione della zona di riscaldamento, un indicatore accanto a lampeggia. E poi toccare il pulsante Boost, la zona di riscaldamento alla fase di potenza 9.

Limitazioni durante l'uso

Le tre o quattro zone sono state divise in due gruppi. In un gruppo, funzione boost in una zona, assicurarsi prima che l'altra zona stia lavora sul/al di sotto del livello di potenza 5.

IT-14

Usare la funzione Pausa

La funzione Pausa può essere utilizzata in qualsiasi momento durante la cottura. Permette di disattivare il plano cottura a induzione e poi riattiv

1. Accertarsi che la zona di cottura sia in funzione.

2. Toccare il pulsante Funzione Pausa, l'indicatore della zona di cottura mostrerà "Il". E poi il funzionamento del piano di cottura a induzione disattivato nell'ambito di tutte le zone di cottura, tranne I tasti funzio Pausa, on/off e blocco.

1. Per annullare lo stato di pausa, toccare il pulsante della funzione di poi la zona di cottura tornerà alla fase di potenza impostata precedentemente.

Blocco dei comandi

- I comandi si possono bloccare per evitare un uso involontario (ad ese accensione involontaria delle zone di cottura da parte di bambini). - Quando i comandi sono bloccati, sono tutti disabilitati tranne il tasto ON/OFF.

Per bloccare i comandi

Toccare il blocco comandi. L'Indicatore sul timer riporta "Lo" (basso) Per sbloccare i comandi

1. Accertarsi che il piano di cottura ad induzione sia acceso.
2. Toccare e mantenere premuto il blocco comandi per un breve period
3. A questo punto il piano di cottura a induzione si può utilizzare nuo Quando il piano di cottura è in modalità di bloccaggio, tutti i comandi s disabilitati ad esclusione del tasto ON/OFF, è sempre possibile spegnere il di cottura ad induzione con il tasto ON/OFF in caso di emergenza, ma p dell'utilizzo successivo è necessario sbloccare il piano di cottura stesso.

Protezione contro il surriscaldamento

Un sensore di temperatura controlla la temperatura all'interno del piano di cottura a induzione. Se la temperatura supera il livello di sicurezza, il pia cottura ad induzione si spegne automaticamente.

Protezione contro le fuoriuscite

La protezione da fuoriuscite è una funzione di protezione di sicurezza. Spegn automaticamente il piano cottura entro 10 secondi se l'acqua scorre verso il pannello di controllo, mentre l'avvisatore acustico si attiva per 1 secondo.

Segnalazione di oggetti di piccole dimensioni

Se sul piano di cottura resta appoggiata una pentola con dimensioni non corrette o non magnetica (ad esempio in alluminio) o altri piccoli oggetti (ad esempio coltelli, forchette, chiavi), la zona entra automaticamente in standby per un minuto. La ventola continua a raffreddare il piano di cottura a induzi per un ulteriore minuto.

Protezione tramite autospegnimento

L'autospegnimento è una funzione di sicurezza per il piano di cottura a induzione. Si attiva automaticamente ogni volta che si dimentica acceso il piano di cottura. I tempi di funzionamento di default per i vari livelli di intensità di potenza sono indicati sulla tabella che segue:

Livello di potenza	1	2 3	4	5	6	7	8 9			II
Timer di funzionamento di default (ore)	8	8	8	4	4	4	2	2	2	2

Quando la pentola viene rimossa il piano di cottura a induzione smette immediatamente di riscaldarsi e si spegne automaticamente dopo due minuti.

Le persone portatrici di pacemaker possono utilizzare questo elettrodomestico solo sotto il controllo del proprio medico.

Utilizzo del timer

Il timer si può utilizzare in due modi diversi:

• Si può utilizzare come contaminuti. In questo caso, il timer non spegne alcuna zona di cottura quando il tempo impostato è attivo.
• Si può impostare per spegnere una zona di cottura al termine del tempo impostato.
• Il timer si può impostare fino a 99 minuti.

Utilizzo del timer come contaminuti

Se non viene selezionata nessuna zona di cottura 1.d'Accertarsi che il piano di cottura sia acceso.

Nota: è possibile utilizzare il contaminuti anche se non si seleziona una cottura.

1. Con il tasto a sfioro del timer, l'indicatore del contaminuti
   ne inizia a lampeggiare e il display del timer visualizza
2. Impostare il tempo toccando il tasto "-" o "+

Consiglio: Usare il tasto a sfioro “-” o “+” una volta per diminuire o il valore di un minuto. Tenere premuto il tasto a sfioro “-” o timer per diminuire o aumentare il valore di 10 minuti.

n'ancellare il tempo toccando il controllo del timer e lo "00" apparirà display dei minuti.

1. Dopo aver impostato il tempo il conteggio inizierà immediatamente. Il display visualizza il tempo restante e l'indicatore del timer lampeggia per 5 secondi.
2. L'avvisatore acustico si attiva per 30 secondi e l'indicatore del timer visualizza "- -" al termine del tempo impostato.

Impostazione del timer per spegnere una zona di cottura

Le zone di cottura impostate per questa funzione funzionano come segue:

1. Toccare il comando di selezione della zona di riscaldamento per cui si vuole impostare il timer. (es. zona 1#)
2. Con il tasto a sfioro del timer, l'indicatore del contaminuti inliza a lampegglare e il display del timer visualizza "00".
3. Impostare il tempo toccando il tasto “-” o “+”.

Consiglio: Usare il tasto a sfioro “-” o “+” una volta per diminuire aumentare il valore di un minuto. Toccare e tenere premuto il tasto a sfioro “-” o “+”, il timer diminuisce o aumenta di 10 minuti.

Se il tempo impostato è superiore a 99 minuti, il timer si riposiziona automaticamente a 0 minuti.

1. Dopo aver impostato il tempo il conteggio inizierà immediatamente. Il display visualizza il tempo restante e l'indicatore del timer lampeggia per 5 secondi.

NOTA: Il puntino rosso a fianco dell'indicatore del livello di potenza si accende ad indicare che la zona è stata selezionata.

1. Per annullare il timer, toccare il comando di selezione della zona di riscaldamento, quindi toccare il comando del timer, il timer viene annullato e sul display dei minuti viene visualizzato "00", quindi "--".

1. Quando il tempo impostato sul timer di cottura finisce, la zona di cottura corrispondente si spegne automaticamente e mostra "H".

Le altre zone di cottura continueranno a funzionare se erano state accese in precedenza.

Impostazione del timer per spegnere più di una di cottura

1. Se si utilizza questa funzione per più di una zona di riscaldamento, l'indicatore del timer mostrerà il tempo più breve. (es. tempo di impostazione della zona 1# di 3 minuti, tempo di impostazione della zona 2# di 6 minuti, l'indicatore del timer mostra

NOTA: Il punto rosso lampeggiante accanto all'indicatore del livello di po significa che l'indicatore del timer Indica l'ora della zona di riscaldamento. Se si desidera controllare l'ora impostata di un'altra zona di riscaldamenti toccare il comando di selezione della zona di riscaldamento. Il timer ind l'ora impostata.

6.

(impostato a 6 nuti)

03

73.

(impostato a 3 nuti)

1. Quando il tempo impostato sul timer di cottura finisce, la zona di riscaldamento corrispondente si spegne automaticamente e mostra "H".

H

NOTA: Se si vuole cambiare l'ora una volta impostato il timer, è neces ripartire dalla fase 1.

Cura e pulizia

Che cosa?	Come?	Importante!
Sporco quotidiano si vetro (impronte, segni, macchie di cibo e schizzi non zuccherini sul vetro)	1. Togliere l'alimentazione elettrica del piano di cott2. Applicare un detergente p piano di cottura quando i vetro è ancora tiepido (m non caldo!)3. Sciacquare ed asciugare (uno straccio pulito o un panno di carta.4. Ridare alimentazione al piano di cottura.	• Quando viene tolta alimentazione al piano di cottura non ci sar indicazioni di "superficie calda", tuttavia la zona di cottura può essere ancora calda! Prestare la massima attenzione.• Spugnette metalliche dure, alcune spugnette in nylon e detergenti forti/abrasivi possono graffiare il vetro. Leggere sempre l'etichetta per verificare se il vostro detergente o la spugnetta meta sono adatti.• Non lasciare mai residui dei prodotti di pulizia sul piano di cottura: il vetro si potrebbe macchiare.
Schizzi di acqua bollente, ingredienti fusi e schizzi zuccherini caldi sul vetro.	Toglierli immediatamente con una paletta per pesce, un coltello a paletta o un rasci a lama adatti al piano di ad induzione, prestando sem patenzione alle superfici calde della zona di cottura:1. Togliere alimentazione dal piano di cottura dalla pre parete.2. Tenere la lama o l'utens ad un angolo di 30° e raschiare la sporcizia o i residui verso una parte fredda del piano di cottura3. Pulire I residui o gli sch con un asciugapiatti o un panno di carta.4. Effettuare le fasi da 2 a lo "sporco quotidiano sul vetro" come sopra indicato	• Togliere al più presto possibile macchie lasciate da ingredienti fusi, cibo zuccherino o schizzi. questi residui vengono lasciati seccare sul vetro, possono risul in seguito difficili da togliere o addirittura danneggiare in modo permanente la superficie del ve• Rischio di tagli: quando la protezione di sicurezza viene farientrare, la lama del raschietto tagliente come quella di un ravi Prestare la massima attenzione riporre sempre in un luogo sic al di fuori della portata del bambini.
Schizzi sul tasti a sfioro	1. Togliere l'alimentazione elettrica del piano di cott2. Asciugare gli schizzi.3. Ripulire la zona del tasti sfioro con una spugna un pulita o uno straccio.4. Asciugare completamente l'area con un panno di c5. Ridare alimentazione al piano di cottura.	• Il piano di cottura può emetter segnali acustici e spegnersi e la sfioro possono non funzionare quando è presente liquido su essi. Accertarsi di asciugare la dei tasti a sfioro prima di riaccendere il piano di cottura.

Consigli e accorgimenti

Problema	Possibili cause	Rimedio
Il piano di cottura a induzione non si accende.	Mancanza di alimentazione.	Accertarsi che il piano di cottura induzione sia collegato all'alimentazione elettrica e che si acceso. Controllare che non ci sia un bia out elettrico nella vostra abitazion nella vostra zona. Dopo avere effettuato tutti questi controlli, se problema persiste, rivolgersi ad un tecnico qualificato.
I tasti a sfioro non rispondono.	I comandi sono bloccati.	Sbloccare i comandi. Vedere la sezione "Utilizzo del piano di cott induzione" per le relative istruzioni
I tasti a sfioro si attivano a fatica.	Potrebbe esserci una sottile pellicola di acqua sui comando oppure state utilizzando la pu delle dita per attivare i comi	Accertarsi che l'area del tasti a sia asciutta e utilizzare il polpasti delle vostre dita per attivare i comandi.
Il vetro è graffiato.	Recipienti di cottura con bord irregolari.Si stanno utilizzando spugnetti metalliche o detergenti abrasivi e non adatti.	Utilizzare recipienti di cottura con plane e regolari. Vedere "Scelta e recipienti di cottura adatti".Vedere "Cura e pulizia".
Alcune pentole fanno rumori tipo crepitio o schiocco.	Questo fenomeno potrebbe essere causato dalla struttura dei recipienti di cottura (stra diversi metalli che vibrano diversamente).	Questo è normale per i recipienti cottura e non indica un'anomalia.
Il piano di cottura a induzione emette un piccolo rumore sordo quando viene utilizzato con un'impostazione a calore elevato.	Questo fenomeno è causato dalla tecnologia della cottura induzione.	È del tutto normale, ma il rumo dovrebbe attutirsi o scomparire completamente quando si diminuisi l'impostazione di riscaldamento.
Rumore della ventola del piano di cottura induzione.	Una ventola di raffreddamento presente all'interno del piano cottura a induzione si è acco per evitare che l'elettronica s surriscaldi. Può continuare a funzionare anche una volta spento il piano di cottura a induzione.	È un fenomeno normale e non richiede alcun intervento. Non togliere e ridare alimentazione al piano di cottura a induzione dalla parete se la ventola sta funzionali.
Problema Possibili cause Rimedio
Le padelle non si riscaldano e vengono visualizzate sul display	Il piano di cottura a induzione non è in grado di rilevare la della in quanto questa non è sezione “Scelta del recipienti di adatta per la cottura a induzione adatti”.Il piano di cottura a induzione non è in grado di rilevare la base corrisponda alle dimensioni padella perché questa è troppo della zona di cottura. piccola per la zona di cottura oppure non è perfettamente centrata su di essa.	Utilizzare recipienti di cottura adatti pepa la cottura a induzione. Vedere la sezione “Scelta del recipienti di adattura adatti”.Centrare la padella ed accertarsi che non è in grado di rilevare la base corrisponda alle dimensioni padella perché questa è troppo della zona di cottura. piccola per la zona di cottura oppure non è perfettamente centrata su di essa.
Il piano di cottura a induzione o la zona cottura si sono spenti inaspettatamente, si attiva un segnale acustico e viene visualizzato un codice di errore (di solito alternato con una o due cifre sul display timer di cottura).	Guasto tecnico. Annotare le di lettere e numeri dell'errore, togliere alimentazione al piano di cottura a induzione dalla parete e contattare un tecnico qualificato.del

Display di anomalie e controllo

Se si evidenzia un'anomalia, il piano di cottura a induzione si posiziona in autoprotezione automaticamente e visualizza i seguenti codici di protezione:

Problema	Possibili cause Rimedio
F3/F4 Ano	malia del sensore di temperatura della bobina a induzione	Contattare il fornitore.
F9/FA Gua	sto del sensore di temperatura IGBT.	Contattare il fornitore.
E1/E2	Tensione d'alimentazione anomala	Verificare se l'alimentazione elettrica è corretta.L'accensione dopo l'alimentazione è normale.
E3	Alta temperatura del sensore di temperatura della bobina ad induzione	Contattare il fornitore.
E5	Alta temperatura del sensore di temperatura IGBT	Fare ripartire una volta chi piano di cottura a induzionè raffreddato.

Le considerazioni di cui sopra derivano dalla valutazione e dal controllo dei guasti comuni.

Non smontare da soli l'elettrodomestico per evitare rischi e danni al piano di cottura ad induzione.

Specifiche tecniche

Piano cottura	HI642CTT/1
Zone di cottura	4 zone
Tensione di alimentazione	220-240 V~, 50-60 Hz
Potenza elettrica installata	2,5 kW: 2250-2750 W o3,0 kW: 2700-3300 W o4,5 kW: 4050-4950 W o6,5 kW: 5850-7150 W o7,4 kW: 6600-7400 W
Dimensione del prodotto Lu×La×Al (mm)	590x520x60
Dimensioni di incasso AxB (mm)	560x490

Il peso e le dimensioni sono approssimativi. Le specifiche e il design p variare senza preavviso in quanto siamo sempre impegnati nella ricerca continue innovazioni del nostri prodotti.

Installazione

Scelta delle attrezzature di installazione

Tagliare la superficie di lavoro rispettando le misure indicate sul disegno. Per l'installazione e l'uso è necessario lasciare uno spazio libero intorno pari ad almeno 5 cm.

Assicurarsi che lo spessore della superficie di lavoro corrisponda ad alme 30 mm. Selezionare il materiale del supporto in modo che sia resistente alte temperature per evitare che si deformi a causa del calore proveniera piano di cottura. Come illustrato qui di seguito:

L W H B X B X A X GUARNIZONE

L (mm)	L (mm)	A (mm)	P (mm)	A (mm)	B (mm)	X (mm)
590 520	560 1	560		-5	+5	minimo 490

Assicurarsi sempre che il piano di cottura a Induzione sia ben ventilato entrata ed uscita dell'aria non siano ostruite. Assicurarsi che il piano di a induzione sia in buone condizione operative. Come illustrato qui di seguito Note: La distanza di sicurezza tra la piastra e l'armadio sopra la piastra deve essere di almeno 760 mm.

Prima di montare il piano di cottura, assicurarsi che

• il supporto sia squadrato e livellato e che non ci siano elementi strutturali che possano interferire con i requisiti di spazio
• il supporto sia realizzato in materiale resistente al calore
• se il piano di cottura è installato al di sopra di un forno, il forno deve essere dotato di una ventola di raffreddamento incorporata

• l'installazione deve essere conforme a tutti i requisiti di ingombro, oltre che a tutte le normative e le disposizioni

• sia stato incorporato nel cablaggio permanente un apposito Interruttore sezionatore che permetta di staccare completamente l'elettrodomestico dalla rete di alimentazione principale; tale interruttore deve essere montato e posizionato in accordo con le normative e le disposizioni locali.

• L'interruttore sezionatore deve essere di tipo approvato e deve fornire una separazione dei contatti con intercapedine di 3 mm in tutti i poli (o in tutti i conduttori attivi [fase] se le normative sugli impianti elettrici locali permettono questa variazione rispetto alle specifiche)
• l'interruttore sezionatore deve essere facilmente raggiungibile dal cliente una volta installato il plano di cottura
• in caso di dubbi relativi al montaggio, contattare le autorità locali e consultare le normative vigenti
• si utilizzino rivestimenti resistenti al calore e facili da pulire (quali ad esempio plastrelle ceramiche) per le pareti circostanti il piano di cottura.

e che cottura Una volta montato il piano di cottura, assicurarsi che

• Il cavo di alimentazione elettrica non si accessibile attraverso gli sportelli o i cassetti dei mobiletti
• sia presente un flusso adeguato di aria fresca dall'esterno del mobiletti verso la base del piano di cottura
• se il piano di cottura è montato sopra ad una cassettiera o a dei mobiletti, sia stata installata una barriera di protezione termica al di sotto della base del piano di cottura
• l'interruttore sezionatore sia facilmente accessibile per il cliente

Prima di posizionare le staffe di fissaggio

L'elettrodomestico deve essere collocato su una superficie piana e stabile (utilizzare l'imballaggio). Non forzare i comandi che sporgono dal piano di cottura.

Regolazione della posizione della staffa

Fissare il piano di cottura sul supporto avvitando 4 staffe sul fondo del piano di cottura stesso (vedere figura) dopo il montaggio.

vite vetro B staffa di fissaggio A vite ST 3,5x8 fondo D piano di lavoro/mobiletto della cucina

Verificare con un elettricista se l'impianto di cablaggio dell'abitazione è corretto senza necessità di modificarlo. Le eventuali modifiche dovranno sempre essere effettuate da un elettricista qualificato.

L'alimentazione elettrica deve essere collegata in conformità con la relativ normativa o un sezionatore unipolare. Il metodo di collegamento è illustri di seguito.

Ingresso 200-240V L N + Azo Merro Grp B1 Galzende Caco di alimentazione Ingresso 200-240V L L2 N + Nero Merro Grp B1 Galzende Caco di alimentazione

Avvertenza

1. Il piano di cottura a induzione deve essere montato da personale o tecnici qualificati. La nostra società ha un team di professionisti a disposizione dei clienti. Non operare mai da soli.
2. Il piano di cottura non può essere montato direttamente sopra ai seguenti elettrodomestici: lavastoviglie, frigorifero, freezer, lavatrasciugatrice, in quanto l'umidità può danneggiare l'elettronica del piano di cottura stesso.
3. Il plano di cottura a induzione dovrà essere montato in modo tale da garantire un migliore irraggiamento del calore e un livello di affidabilità elevato.
4. La parete e la zona di cottura indotta al di sopra della superficie del pia dovranno essere resistenti al calore.
5. Per evitare danni, lo strato intermedio e l'adesivo devono essere resistenti calore.

Se il cavo è danneggiato o deve essere sostituito, l'operazione edeve e effettuata da un agente post-vendita con attrezzi dedicati, per evitare qualsiasi incidente.

Se l'elettrodomestico è collegato direttamente all'alimentazione di rete è necessario montare un sezionatore multipolare con uno spazio di almeri 3 mm tra i contatti.
L'installatore deve accertarsi che il collegamento elettrico sia corretto e sia conforme alle normative di sicurezza.
Il cavo non deve essere piegabbiaociato.
Il cavo deve essere controllato con regolarità e sostituito unicamente di tecnici autorizzati.

Collegamento del piano di cottura alla rete di alimentazione elettrica

Questo piano di cottura deve essere collegato alla rete di alimentazione elettrica solo da una persona appositamente addestrata. Prima di collegare il piano di cottura alla rete di alimentazione elettrica, verificare che:

1. il cablaggio interno dell'abitazione sia adeguato alla potenza consumata dal piano di cottura.
2. la tensione corrisponda al valore riportato sulla targhetta delle caratteristiche tecniche
3. le sezioni del cavo di alimentazione elettrico possano sopportare il carico specificato sulla targhetta delle caratteristiche tecniche. Per collegare il piano di cottura alla rete di alimentazione elettrica non utilizzare adattatori, riduttori o deviatori, in quanto sussiste il pericolo di surriscaldamenti e incendi.
   Il cavo di alimentazione elettrica non deve entrare in contatto con componenti surriscaldati e deve essere collocato in modo tale che la sua temperatura non superi mal, in nessun punto, 1 75°C.

Questo elettrodomestico dispone di contrassegno ai sensi della Direttiva Europea 2012/19/CE in materia di apparecchi elettrici ed elettronici (RAEE). I RAEE contengono sia sostanze inquinanti (che possono avere effetto negativo sull'ambiente) sia elementi base (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti recuperare tutti i materiali. Spetta ai singoli individui garantire che I RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

• I RAEE non devono essere trattati come rifiuti domestici;
• I RAEE devono essere portati nelle aree di smaltimento specifiche, gestite dai comuni o da società autorizzate.
  In molti stati, nel caso di RAEE di grandi dimensioni sono disponibili servizi di preliev domicilio. Nel caso di acquisto di un nuovo elettrodomestico, quello vecchio può essere restituito ai venditore che lo deve accettare gratuitamente in un'unica soluzione a condizione che l'elettrodomestico sia di tipo simile ed abbia le stesse funzioni di quello acquistato.

Informazione prodotto per piani di cottura elettrici domestici conformi al Regolamento della Commissione (UE) n° 66/2014
		Posizione	Simbolo	Valore Unità	di misura
Identificativo del modello				HI642CTT/1
Tipologia di piano cotturaPiano		di		cottura elettrico
Numero di zone e/o aree di cottura	zone 4
	aree
Tecnologia di riscaldamento (zone di cottura e aree di cottura a induzione, zone di cottura radianti, piastre metalliche)	Zone di cottura a induzione			X
	Aree di cottura a induzione
	zone di cottura radianti
	piastre metalliche
Per le zone o le aree di circolari: diametro della superficie utile per ciascuna zona di cottura elettrica, arrotondata 5 mm più vicini		Posteriore sinistra	∅	18,0 cm
		Posteriore centrale	∅	-	cm
		Posteriore destra	∅	18,0 cm
		Centrale sinistra	∅	-	cm
		Centrale centrale	∅	-	cm
		Centrale destra	∅	-	cm
		Anteriore sinistra	∅	18,0 cm
		Anteriore centrale	∅	-	cm
		Anteriore destra	∅	18,0 cm
Per le zone o le aree di non circolari: lunghezza e larghezza della superficie utile per ciascuna zona di cottura		Posteriore cottura sinistra	L W	-	cm
		Posteriore centrale	L W	-	cm

elettrica, arrotondata ai 5 mm più vicini	Posteriore destra	L W	-	cm
	Centrale sinistra	L W	-	cm
	Centrale centrale	L W	-	cm
	Centrale destra	L W	-	cm
	Anteriore sinistra	L W	-	cm
	Anteriore centrale	L W	-	cm
	Anteriore destra	L W	-	cm
Consumo energetico per zona area di cottura calcolato al	Posteriore sinistra	ECelelectric cooking	193,5 Peso/kg
	Posteriore centrale	ECelelectric cooking	- Peso/kg
	Posteriore destra	ECelelectric cooking	197,2 Peso/kg
	Centrale sinistra	ECelelectric cooking	- Peso/kg
	Centrale kgentrale	ECelelectric cooking	- Peso/kg
	Centrale destra	ECelelectric cooking	- Peso/kg
	Anteriore sinistra	ECelelectric cooking	192,3 Peso/kg
	Anteriore centrale	ECelelectric cooking	- Peso/kg
	Anteriore destra	ECelelectric cooking	195,6 Peso/kg
Consumo energetico del piano cottura calcolato per kg		ECelelectric hob	194,7 Peso/kg
Norma applicata: EN 60350-2 Apparecchi di cottura elettrici per uso domestico - Piani cottura - Metodi di misurazione delle prestazioni
Consigli per il risparmio energetico:Per ottenere la massima efficienza dal piano di cottura, posizionare la pentola della zona cottura.L'utilizzo di un coperchio riduce i tempi di cottura e risparmia energia tratteneRidurre al minimo la quantità di liquidi o grassi per ridurre i tempi di cotturIniziare la cottura con temperatura elevata, quindi ridurla quando il cibo si èUtilizzare pentole con diametro corrispondente al grafico della zona selezionata.

Sicherheitshinweise
