NÁVOD K OBSLUZE HI642CTT HOOVER

použití pro indukční varnou desku ČEŠTINA

• Dávajte pozor, aby ste sa nedotkli vyhrievacích prvkov.

1. 2000 W zóna, zvýšenie na 2600 W

2. 1500 W zóna, zvýšenie na 2000 W

3. 2000 W zóna, zvýšenie na 2600 W

4. 1500 W zóna, zvýšenie na 2000 W

3. Tlačidlo na ovládanie

6. Ovládač funkcie Boost

• Používajte brušká prstov, nie končeky.

4. Dotykom ovládača „-“ alebo „+“ nastavte úroveň výkonu.

podržaním tlačidiel „+“ a „-“ na 1 sekundu sa zníži priamo na „0“. Uistite sa, či sa na displeji zobrazuje „0“, potom sa zobrazí „H“. a potom

1. Uistite sa, či je varná doska vypnutá.

2. Po dokončení nastavení počkajte do konca 10 pípnutí. Počas tejto doby sa

Na displeji výkonu sa zobrazí „P“ na znázornenie, že zóna má zvýšený výkon.

1. Uistite sa, že varná zóna funguje.

2. Dotknite sa ovládača časovača, kontrolka

Podržaním ovládača časovača „-“ alebo „+“ znížite alebo zvýšite čas o 10 minút.

4. Dotykom ovládača časovača sa čas zruší a na displeji minútky sa zobrazí „00“.

5. Po nastavení sa čas začne okamžite

odpočítavať. Na displeji sa zobrazí zostávajúci čas a indikátor časovača bude 5 sekúnd blikať.

6. Po dokončení nastavovacieho času zvuková

začne blikať a v zobrazení časovača sa zobrazí „00“.

4. Po nastavení sa čas začne okamžite

dotknite ovládača časovača, ten sa zruší a na displeji minútky sa zobrazí „00“, a potom „--“.

Vyliate jedlo nechajte vsiaknuť do savého materiálu.

2. napätie zodpovedá hodnote uvedenej na typovom štítku,

Wh/kg V strede vpravo Elektrické varenie

Χρησιμοποιήστε σκεύη η διάμετρος των οποίων είναι τόσο μεγάλη όσο το περίγραμμα της επιλεγμένης ζώνης.CS-1 Bezpečnostní upozornění Vaše bezpečnost je pro nás důležitá. Přečtěte si prosím tyto informace ještě před použitím varné desky. Instalace Nebezpečí úrazu elektrickým proudem

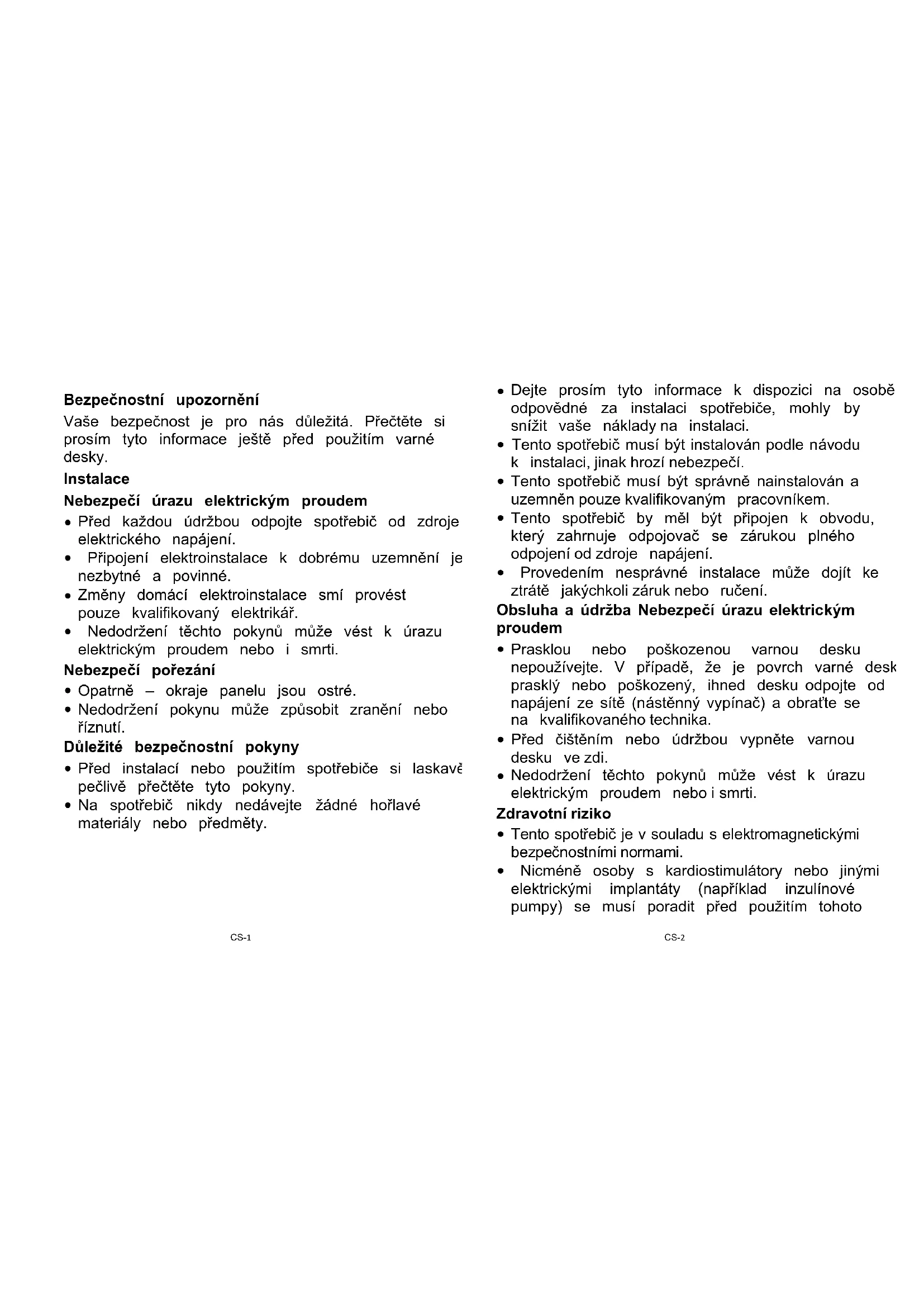

Před každou údržbou odpojte spotřebič od zdroje elektrického napájení.

• Připojení elektroinstalace k dobrému uzemnění je nezbytné a povinné.

Změny domácí elektroinstalace smí provést pouze kvalifikovaný elektrikář.

• Nedodržení těchto pokynů může vést k úrazu elektrickým proudem nebo i smrti. Nebezpečí pořezání

Opatrně – okraje panelu jsou ostré.

Nedodržení pokynu může způsobit zranění nebo říznutí. Důležité bezpečnostní pokyny

Před instalací nebo použitím spotřebiče si laskavě pečlivě přečtěte tyto pokyny.

Na spotřebič nikdy nedávejte žádné hořlavé materiály nebo předměty. CS-2

Dejte prosím tyto informace k dispozici na osobě odpovědné za instalaci spotřebiče, mohly by snížit vaše náklady na instalaci.

• Tento spotřebič musí být instalován podle návodu k instalaci, jinak hrozí nebezpečí.

Tento spotřebič musí být správně nainstalován a uzemněn pouze kvalifikovaným pracovníkem.

Tento spotřebič by měl být připojen k obvodu, který zahrnuje odpojovač se zárukou plného odpojení od zdroje napájení.

• Provedením nesprávné instalace může dojít ke ztrátě jakýchkoli záruk nebo ručení. Obsluha a údržba Nebezpečí úrazu elektrickým proudem

Prasklou nebo poškozenou varnou desku nepoužívejte. V případě, že je povrch varné desky prasklý nebo poškozený, ihned desku odpojte od napájení ze sítě (nástěnný vypínač) a obraťte se na kvalifikovaného technika.

• Před čištěním nebo údržbou vypněte varnou desku ve zdi.

Nedodržení těchto pokynů může vést k úrazu elektrickým proudem nebo i smrti. Zdravotní riziko

Tento spotřebič je v souladu s elektromagnetickými bezpečnostními normami.

• Nicméně osoby s kardiostimulátory nebo jinými elektrickými implantáty (například inzulínové pumpy) se musí poradit před použitím tohotoCS-3 zařízení se svým lékařem nebo výrobcem implantátu a ujistit se, že jejich implantáty nebudou ovlivněny elektromagnetickým polem.

Nedodržení těchto pokynů může vést k smrti. Nebezpečí horkého povrchu

• Během používání se přístupné části spotřebiče zahřívají na vysokou teplotu a mohou vás popálit.

• Dokud povrch nevychladne, nesmíte se tělem, oděvem nebo jakýmkoli jiným předmětem než je vhodné nádobí dotknout skla indukční desky.

• Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

Nedovolte dětem, aby se ke spotřebiči přibližovaly.

Rukojeti pánví mohou být horké na dotyk. Nesmí proto přečnívat na jiné zapnuté varné zóny. Děti se nesmí k rukojetím přibližovat.

• Nedodržení těchto pokynů může vést k popálení či opaření. Nebezpečí pořezání

Když je bezpečnostní kryt v zatažené poloze, odhalí se ostří z horní části škrabky. Používejte ji s nejvyšší opatrností a vždy ukládejte bezpečně a mimo dosah dětí.

• Nedodržení pokynu může způsobit zranění nebo říznutí. CS-4 Důležité bezpečnostní pokyny

Během použití nikdy nenechávejte spotřebič bez dozoru. Při překypění se vytvoří kouřící a mastná politá místa, která se mohou vznítit.

Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

• Na spotřebič nikdy nepokládejte žádné předměty nebo nástroje.

Nepokládejte ani nenechávejte zmagnetizovatelné předměty (např. kreditní karty, paměťové karty) nebo elektronická zařízení (např. počítače, MP3 přehrávače) v blízkosti spotřebiče, protože mohou být ovlivněny jeho elektromagnetickým polem.

• Spotřebič nikdy nepoužívejte k vyhřívání nebo vytápění místnosti.

• Po použití vždy vypněte varné zóny a varnou desku podle návodu (tj. pomocí dotykových ovladačů). Nespoléhejte na funkci detekce nádoby pro vypnutí varné zóny při odebrání nádoby.

• Nedovolte dětem, aby si hrály se spotřebičem, seděly, stály na něj nebo na něj šplhaly.

• Ve skříňkách nad spotřebičem neskladujte předměty, o které se zajímají děti. Děti lezoucí na desku, aby dosáhly na tyto předměty, si mohou přivodit vážná zranění.

V místě, kde se spotřebič používá, děti nesmějí být ponechány o samotě nebo bez dozoru.CS-5

Děti nebo osoby se zdravotním postižením, jež omezuje jejich schopnost používat spotřebič, by měly mít u sebe odpovědnou a kompetentní osobu, aby je vycvičila v jeho používání. Tato osoba se musí přesvědčit, že mohou používat spotřebič bez nebezpečí pro sebe nebo své okolí.

Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není v návodě výslovně doporučeno. Všechny další služby údržby smí provádět pouze oprávněný technik.

• K čištění varné desky nepoužívejte čisticí spotřebiče na páru.

• Nepokládejte ani nepouštějte těžké předměty na varnou desku.

• Nepoužívejte nádoby se zubatými hranami, neposunujte nádoby po indukčním skleněném povrchu, protože to může poškrábat sklo.

• K čištění varné desky nepoužívejte drátěnky nebo jiné agresivní abrazivní čisticí prostředky, protože by mohly poškrábat indukční sklo.

• Jestliže je poškozený napájecí kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

Spotřebič je určen k použití v domácnosti a v podobných prostředích, například: - v kuchyňských koutech pro zaměstnance v obchodech, kancelářích a na jiných pracovištích; - na farmách; - klienty v hotelech, motelech a jiných CS-6 typech ubytování; - v penzionech typu „bed and breakfast“.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se během používání zahřívají na vysokou teplotu.

Dávejte pozor, abyste se nedotkli topných článků.

• Děti do 8 let by se neměly ke spotřebiči přibližovat, pokud je nesleduje dospělá osoba.

Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost, případně byly poučeny o bezpečném používání spotřebiče a rozumějí možným nebezpečím.

• Děti si se spotřebičem nesmějí hrát. Děti nesmějí bez dozoru dospělých spotřebič čistit, ani provádět činnosti údržby.

• VAROVÁNÍ: Vaření bez dozoru na varné desce s tukem nebo olejem může být nebezpečné a způsobit požár. Nikdy se nepokoušejte uhasit požár vodou; vypněte spotřebič, a potom zakryjte plamen např. pokličkou nebo protipožární dekou.

VAROVÁNÍ: Nebezpečí požáru: na varném povrchu nic neskladujte.

• VAROVÁNÍ: Je-li povrch desky prasklý, vypněte spotřebič, abyste zabránili úrazu elektrickým proudem, protože povrchy desky ze sklokeramického nebo podobného materiálu chrání díly pod proudem.

Nepoužívejte čisticí přístroje na páru.CS-7

Spotřebič není určen k používání pomocí externího časovače nebo samostatného dálkového ovládání. POZOR: Na proces vaření je nutné dohlížet. Na krátký proces vaření je nutné dohlížet neustále. VAROVÁNÍ: Aby se zabránilo převrácení spotřebiče, musí být nainstalován tento stabilizační prostředek. Viz návod k instalaci. VAROVÁNÍ: Používejte pouze víka pro varné desky navržená výrobcem varného spotřebiče nebo označená výrobcem spotřebiče v návodu k použití jako vhodné víko varné desky nebo víka pro varné desky zabudovaná do spotřebiče. Použití nevhodných ochranných vík může způsobit nehody. Tento spotřebič obsahuje uzemňovací spojení pouze pro funkční účely. Blahopřejeme vám ke koupi nové indukční varné desky. Doporučujeme vám, abyste věnovali nějaký čas přečtení tohoto návodu / instalační příručky a plně pochopili, jak správně spotřebič nainstalovat a používat. Pro instalací si prosím přečtěte návod k instalaci. Přečtěte si všechny pokyny ještě před použitím spotřebiče a návod si uschovejte pro další potřebu. CS-8 Př ehl ed výr obku Pohled shora

1. 2000 W zóna, zesílení výkonu na

2. 1500 W zóna, zesílení výkonu na

3. 2000 W zóna, zesílení výkonu na

4. 1500 W zóna, zesílení výkonu na

1. Indikátor výběru topné zóny

3. Tlačítko pro regulaci

4. Ovladač zablokování tlačítek

5. Ovladač ON/OFF (ZAP/VYP)

6. Ovladač funkce zesílení výkonu

7. Ovládání funkce PauzaCS-9

Informace o indukčním vaření Indukční vaření je bezpečná, moderní, efektivní a úsporná technologie vaření. Funguje na základě elektromagnetických vibrací, které vytvářejí teplo přímo v nádobě, nikoliv nepřímo prostřednictvím zahřátí povrchu skla. Sklo je horké jen proto, že ho zahřálo vložené jídlo. Železný hrnec Magnetický okruh Sklokeramická deska Indukční cívka Indukované proudy Před použitím nové indukční varné desky

• Přečtěte si tento návod se zvláštním důrazem na část „Bezpečnostní upozornění“.

• Před použitím odstraňte z indukční varné desky všechny ochranné fólie. Používání dotykového ovládání

• Ovladače reagují na dotyk, takže není nutné tlačit.

• Použijte bříško prstu, nikoliv jeho špičku.

• Vždy, když je dotyk zaregistrován, uslyšíte pípnutí.

• Ovladače musí být vždy čisté, suché a nesmí být zakryté žádným předmětem (např. nádobou nebo utěrkou). I tenká vrstva vody může ztěžovat ovládání. CS-10 Výběr správné nádoby

• Používejte pouze nádoby se základnou vhodnou pro indukční vaření. Podívejte se na symbol indukce na obalu nebo na spodní části nádoby.

• Pomocí magnetu můžete zkontrolovat, zda je vaše nádobí vhodné. Přiložte magnet směrem ke spodní části nádoby. V případě, že je přitahován, je nádoba vhodná pro indukci.

Jestliže nemáte magnet:

1. Do nádoby nalijte trochu tekutiny.

2. Jestliže na displeji nebliká a voda se ohřívá, je nádoba

• Není vhodné nádobí vyrobené z následujících materiálů: čistá nerezová ocel, hliník nebo měď bez magnetické základny, sklo, dřevo, porcelán, keramika a kamenina. Nepoužívejte nádoby se zubatými hranami nebo zakřiveným dnem. Ujistěte se, že spodek nádoby je hladký, sedí celou plochou na skle a má stejnou velikost jako varná zóna. Používejte nádoby s průměrem dna stejným, jako má grafické vyobrazení zvolené varné zóny. Použití hrnce o něco širšího je zárukou využití energie s maximální účinností. Pokud použijete menší hrnec, účinnost může být nižší, než jste očekávali. Vždy nádobu na varné zóně vystřeďte. Nádoby z indukční varné desky vždy zvedejte, neposunujte je, mohou poškrábat sklo.CS-11 Rozměry nádoby Varné zóny jsou až do limitu automaticky přizpůsobeny průměru nádoby. Avšak dno této nádoby musí mít minimální průměr podle příslušné varné zóny. Abyste dosáhli co nejlepší účinnosti varné desky, umístěte nádobu do středu varné zóny. Průměr dna indukčního nádobí Varná zóna Minimum (mm) 1, 2, 3, 4 (180 mm)

Výše uvedené se může lišit podle kvality použité nádoby. Používání indukční varné desky Jak začít vaření

1. Stiskněte ovladač ON/OFF (ZAP/VYP).

Po zapnutí bzučák pípne, všechny displeje ukazují „–“ nebo „– –“, což znamená, že indukční varná deska je ve stavu pohotovostního režimu.

2. Na varnou zónu, kterou chcete použít, umístěte vhodnou nádobu.

• Ujistěte se, že dno nádoby a povrch varné zóny jsou čisté a suché.

3. Při dotyku ovladače výběru zóny ohřevu začne indikátor vedle

4. Nastavte úroveň výkonu dotykem ovladače „-“ nebo „+“.

a. Pokud nevyberete tepelnou zónu do 1 minuty, indukční varná deska se automaticky vypne. Budete muset začít znovu krokem 1. b. Kdykoliv během vaření můžete změnit nastavení tepelného výkonu. CS-12 Jestliže displej bliká střídavě s nastavenou teplotou To znamená, že:

• jste neumístili nádobu na správnou varnou zónu nebo,

• nádoba, kterou používáte, není vhodná pro indukční vaření nebo,

• nádoba je příliš malá nebo není ve středu varné zóny. Pokud není na varné zóně vhodná nádoba, nehřeje. Pokud není na varné zóně vhodná nádoba, displej se automaticky vypne po 1 minutách. Po skončení vaření

Dotkněte se ovladače výběru zóny ohřevu, kterou chcete vypnout.

2. Vypněte varnou zónu dotykem „-“ a posunutím hodnoty dolů na „0“ anebo přidržte

tlačítka „+“ a „-“ současně po dobu 1 sekundy, čímž přejdete na „0“ přímo. Ujistěte se, že displej napájení ukazuje „0“ a poté „H“. a poté

3. Vypněte celou varnou desku dotykem ovladače ON/OFF

4. Pozor na horké povrchy

Když je varná zóna horká na dotyk, zobrazí se „H“. „H“ zmizí, když se povrch ochladí na bezpečnou teplotu. To můžete použít také jako funkci úspory energie; jestliže chcete ohřát další nádoby, použijte plotýnku, která je ještě horká. V případě přerušení napájení při zapnutém „H“ věnujte pozornost tomu, abyste se nedotkli povrchu varné zóny, i když se „H“ již po opětovném zapnutí napájení nezobrazuje.CS-13 Používání funkce řízení výkonu Pomocí funkce řízení výkonu můžete nastavit celkový výkon na 2,5 kW/3,0 kW/4,5 kW/6,5 kW a 7,4 kW. Výchozí nastavení celkového výkonu je maximální úroveň výkonu. Nastavení úrovně celkového výkonu tak, aby odpovídala vašemu požadavku

1. Ujistěte se, že je varná deska vypnutá.

Poznámka: funkci řízení výkonu můžete nastavit pouze tehdy, když je varná deska vypnutá.

2. Stiskněte tlačítko „funkce Pauza“ a podržte ho po dobu 5 sekund.

Uslyšíte jedno pípnutí bzučáku.

3. Jakmile uslyšíte pípnutí, dotkněte se současně tlačítek „+“ a „-“ a podržte je po

dobu 3 sekund. Indikátor časovače zobrazí blikající předchozí úroveň celkového výkonu, např. „2,5“. Opětovným dotykem tlačítek „+“ a „-“ a jejich podržením po dobu 1 sekundy přepnete na jinou úroveň výkonu, například 3,0. Pokud požadovaný výkon bliká, stiskněte tlačítko „funkce Pauza“ a podržte ho po dobu 5 sekund. Bzučák pípne 10krát. To znamená, že jste nastavení dokončili. Poznámka:

1. Po 2. kroku se musíte dotknout tlačítek „+“ a „-“ do 3 sekund poté, co uslyšíte

pípnutí. Jinak budete muset začít znovu 2. krokem.

2. Po dokončení nastavení počkejte až do konce 10 pípnutí. Během této doby se

nedotýkejte žádného tlačítka. Jinak bude nastavení neplatné. Pravidla řízení výkonu Pokud celkový výkon přesáhne omezení 2,5 kW, 3,0 kW, 4,5 kW, 5,5 kW, 6,5 kW nebo 7,4 kW (v závislosti na úrovni, kterou jste nastavili), nebudete moci zvýšit stupeň výkonu u žádné zóny. Pokud jej zvýšíte stisknutím tlačítka „+“, varná deska třikrát pípne a na displeji se zobrazí blikající „Pn“. Před zvýšením výkonu příslušné zóny tedy musíte snížit stupeň výkonu jiných zón. CS-14 Použití funkce zesílení výkonu (boost) Zesílení výkonu (boost) je funkce, která u jedné zóny během jedné sekundy zvýší výkon na vyšší hodnotu a trvá po dobu 5 minut. Tím dosáhnete výkonnějšího a rychlejšího vaření. Použití funkce zesílení výkonu (boost) k získání vyššího výkonu

1. Dotkněte se tlačítka výběru zóny ohřevu, u níž si přejete zesílit

výkon, a indikátor vedle tlačítka začne blikat.

2. Stiskněte tlačítko zesílení výkonu (boost), varná zóna začne fungovat v režimu

zesílení výkonu (boost). Na displeji výkonu se zobrazí „P“, což znamená, že je u této zóny zesílen výkon.

3. Zesílený výkon bude trvat 5 minut a poté se zóna vrátí ke stupni výkonu „9“.

4. Chcete-li funkci zesílení výkonu (boost) během těchto 5 minut zrušit, dotkněte se

tlačítka výběru varné zóny, vedle tlačítka začne blikat indikátor. A poté se dotkněte tlačítka Boost (Zesílit) a topná zóna se vrátí zpět do fáze napájení 9. Omezení při používání Tři nebo čtyři zóny byly rozděleny do dvou skupin. Pokud použijete funkci zesílení výkonu (boost) u jedné zóny v rámci jedné skupiny, nejprve se ujistěte, že druhá zóna pracuje na stupni výkonu 5 nebo nižším.CS-15 Skupina a Skupina b Použití funkce Pauza Funkci pauzy lze použít kdykoliv během vaření. Umožňuje zastavit indukční varnou desku a vrátit se k ní zpět.

1. Ujistěte se, že je varná zóna funkční.

2. Dotkněte se tlačítka funkce Pauza, na indikátoru varné zóny se zobrazí „ll“. Poté se

provoz indukční varné desky deaktivuje ve všech varných zónách, kromě tlačítek funkce Pauza, zapnutí/vypnutí a uzamčení.

3. Chcete-li stav pauzy zrušit, dotkněte se tlačítka funkce Pauza, poté se varná zóna

vrátí ke stupni výkonu, který jste nastavili dříve. CS-16 Zabl okování ovl ad ačů

• Ovladače můžete zablokovat, abyste zabránili neúmyslnému použití (například náhodnému zapnutí varných zón dětmi).

• Jsou-li ovladače zablokovány, všechny ovladače kromě ovládání ON/OFF (ZAP/VYP) jsou deaktivovány. Jak zablokovat ovladače Dotkněte se ovladače zablokování tlačítek. Indikátor časovače zobrazí „Lo“. Jak odblokovat ovladače

1. Ujistěte se, že je indukční varná deska zapnutá.

2. Dotkněte se ovladače zablokování tlačítek a na chvíli jej podržte.

3. Nyní můžete začít používat indukční varnou desku.

Když je varná deska v režimu zablokování, všechny ovladače kromě ZAP/VYP jsou deaktivovány, indukční varnou desku můžete v nouzové situaci vždy vypnout pomocí ovladače ZAP/VYP, ale při dalším použití ji budete muset nejprve odblokovat. Ochrana proti přehřátí Snímač teploty může monitorovat teplotu uvnitř indukční varné desky. Když je zjištěna nadměrná teplota, indukční varná deska se automaticky zastaví. Ochrana před rozlitím Ochrana před rozlitím je bezpečnostní ochranná funkce. Vypne varnou desku automaticky do 10 sekund, pokud do ovládacího panelu proniká voda, přičemž bzučák bude pípat 1 sekundu. Detekce malých předmětů V případě, že na varnou desku položíte nádobu nevhodné velikosti, nebo nepřitahující magnet, (např. z hliníku), nebo jiné malé předměty (např. nůž, vidlička, klíč), varná deska se za 1 minutu automaticky přepne do pohotovostního režimu. Ventilátor bude chladit indukční varnou desku ještě další 1 minutu.CS-17 Ochrana s automatickým vypnutím Automatické vypnutí plní funkci bezpečnostní ochrany pro indukční varnou desku. Ta se automaticky vypne, pokud ji zapomenete vypnout vy. Výchozí provozní časy pro různé úrovně výkonu jsou uvedeny v následující tabulce: Stupeň výkonu 1 2 3 4 5 6 7 8 9 II Výchozí provozní časovač (hodina)

Po odstranění nádoby může indukční varná deska okamžitě přestat hřát a varná deska se automaticky vypne po 2 minutách. Lidé se srdečním kardiostimulátorem by se měli před použitím tohoto spotřebiče poradit se svým lékařem. Použ í vání časovače Časovač můžete použít dvěma různými způsoby:

• Můžete ho použít jako minutovník. V tomto případě časovač po uplynutí nastaveného času nezapne žádnou varnou zónu.

• Můžete také nastavit, aby časovač po uplynutí nastaveného času vypnul jednu varnou zónu.

• Časovač je možné nastavit až na 99 minut. Použití časovače jako minutovníku Pokud nevyberete žádnou varnou zónu

1. Ujistěte se, že je varná deska zapnutá.

Poznámka: minutovník můžete použít, i když nevyberete žádnou varnou zónu.

2. Dotkněte se ovladače časovače, indikátor

minutky začne blikat a na displeji časovače Tip: Dotkněte se ovladače „-“ nebo „+“ jednou, abyste čas snížili, resp. zvýšili o se zobrazí „00“.

3. Dotykem ovladače „-“ nebo „+“ nastavte čas.

minutu. Přidržením ovladače „-“ nebo „+“ na časovači bude čas klesat, resp. narůstat po 10 minutách. CS-18

4. Čas zrušíte dotykem ovladače časovače a na displeji minut se zobrazí „00“.

5. Je-li nastaven čas, začne se ihned odpočítávat.

Na displeji se zobrazí zbývající čas a indikátor časovače bude blikat po dobu 5 sekund.

6. Po dokončení nastavení času bude bzučák pípat

po dobu 30 sekund a indikátor časovače zobrazí „-

1. Dotkněte se ovladače zvolené varné zóny, u které

chcete nastavit časovač. (např. zóna 1)

2. Dotkněte se ovladače časovače, indikátor minutky

3. Dotykem ovladače „-“ nebo „+“ nastavte čas

začne blikat a na displeji časovače se zobrazí „00“.

Tip: Jedním dotykem ovladače „-“ nebo „+“ se čas sníží, resp. zvýší o 1 minutu. Dotykem a přidržením ovladače „-“ nebo „+“ bude čas na časovači klesat, resp. narůstat po 10 minutách. Pokud doba nastavení přesáhne 99 minut, časovač se automaticky vrátí na 0 minut.

4. Je-li nastaven čas, začne se ihned odpočítávat.

Na displeji se zobrazí zbývající čas a indikátor časovače bude blikat po dobu 5 sekund.CS-19 POZNÁMKA: Červená tečka vedle indikátoru úrovně napájení se rozsvítí, což znamená, že je zvolena zóna.

5. Chcete-li časovač zrušit, dotkněte se ovladače zvolené varné zóny a poté se

dotkněte ovladače časovače, časovač se zruší a na displeji minut se zobrazí „00“ a poté „--“.

6. Po uplynutí nastaveného času vaření se příslušná

varná zóna automaticky vypne a zobrazí symbol „H“. Ostatní varné zóny, pokud byly zapnuté již předtím, zůstanou v provozu. Nastavení časovače pro vypnutí více než jedné varné zóny

1. Pokud tuto funkci použijete na více než jednu zónu ohřevu, bude indikátor

časovače zobrazovat nejkratší nastavenou dobu. (Pokud je například u zóny 1 nastavena doba 3 minuty a u zóny 2 nastavena doba 6 minut, indikátor časovače bude zobrazovat „3“.) POZNÁMKA: Blikající červená tečka vedle indikátoru úrovně výkonu znamená, že indikátor časovače zobrazuje čas zóny ohřevu. Chcete-li zkontrolovat nastavený čas jiné zóny ohřevu, dotkněte se ovladače výběru zóny ohřevu. Časovač bude ukazovat jeho nastavený čas. (nastaveno na 6 minut) (nastaveno na 3 minut)

2. Po uplynutí nastaveného času vaření se příslušná zóna ohřevu automaticky vypne

a zobrazí symbol „H“. POZNÁMKA: Pokud chcete změnit čas po nastavení časovače, musíte začít od kroku 1. CS-20 Péče a čištění Co? Jak? Důležité upozornění! Každodenní znečištění skla (otisky prstů, skvrny, zbytky potravin nebo loužičky bez cukru na skle)

Vypněte napájení varné desky.

2. Naneste čistič na varnou

desku, zatímco je sklo ještě teplé (ale ne horké!)

3. Opláchněte a otřete do sucha

čistým hadříkem nebo papírovou utěrkou.

4. Zapněte napájení varné

Když je napájení varné desky vypnuté, nefunguje indikátor horkého povrchu, a přitom mohou být varné zóny ještě horké! Buďte mimořádně opatrní.

• Silné drátěnky, některé nylonové drátěnky a drsné/brusné čisticí prostředky mohou poškrábat sklo. Vždy si přečtěte štítek a zkontrolujte, zda jsou čisticí prostředek nebo drátěnka vhodné.

• Na varné desce nikdy nenechávejte zbytky po čištění: sklo se může zbarvit. Překypění, roztavené potraviny a horké cukernaté loužičky na skle Odstraňte je okamžitě obracečkou, špachtlí nebo škrabkou vhodnou pro sklo indukční varné desky, ale pozor na horké povrchy varných zón:

1. Vypněte napájení varné desky

2. Pomocí nože či jiné pomůcky v

úhlu 30 ° seškrábněte nečistoty nebo skvrny směrem k chladné části varné desky.

3. Vyčistěte nečistoty nebo

loužičky hadříkem nebo papírovou utěrkou.

4. Postupujte podle kroků 2 až 4

pro „Každodenní znečištění skla“ výše.

• Skvrny zanechané rozpuštěnými a sladkými potravinami nebo loužičkami odstraňte co nejdříve. V případě, že zchladnou na skle, může být problém s jejich odstraněním a hrozí dokonce trvalé poškození povrchu skla.

• Nebezpečí pořezání: je-li ochranný kryt stažený, je ostří škrabky ostré jako břitva. Používejte ji s nejvyšší opatrností a vždy ukládejte bezpečně a mimo dosah dětí. Loužičky na dotykových ovladačích

1. Vypněte napájení varné

Setřete rozlitou kapalinu.

3. Otřete plochu s dotykovým

ovládáním čistou vlhkou houbou nebo hadříkem.

4. Poté ji vysušte dosucha

5. Zapněte napájení varné

• Varná deska může pípnout a vypnout se a dotykové ovladače nemusejí fungovat, pokud je na nich rozlitá kapalina. Před opětovným zapnutím varné desky zkontrolujte, zda je plocha ovladačů otřená dosucha.CS-21 Rady a tipy Problém Možné příčiny Co dělat Indukční varnou desku nejde zapnout. Není napájení. Zkontrolujte, zda je indukční varná deska připojená k napájení, a to je zapnuté. Zkontrolujte, zda není výpadek proudu ve vašem domě nebo okolí. Pokud jste zkontrolovali všechno a problém přetrvává, obraťte se na kvalifikovaného technika. Dotykové ovladače nereagují. Ovladače jsou zablokovány. Odblokujte ovladače. Viz pokyny v části "Používání indukční varné desky". Dotykové ovladače dobře nereagují. Může na nich být slabá vrstva vody nebo se jich dotýkáte špičkou prstu. Ujistěte se, že dotykové ovládání je suché a k dotyku ovladačů použijte bříško prstu, nikoliv jeho špičku. Sklo je poškrábané. Drsné nádobí. Používejte nádoby s rovným a plochým dnem. Viz „Výběr správné nádoby“. Používání nevhodných, brusných drátěnek nebo čisticích prostředků. Viz „Čištění a údržba“. Některé nádoby mohou vydávat praskavé nebo cvakavé zvuky. Může to být způsobeno konstrukcí nádobí (vrstvy různých kovů, které jinak vibrují). Jedná se o normální jev u nádobí a nejde o poruchu. Indukční varná deska při použití s nastavením na vysoký výkon vydává slabý bzučivý zvuk. Je to způsobeno technologií indukčního vaření. To je normální jev a zvuk by se měl ztišit nebo zcela zmizet, když snížíte nastavení tepla. Hluk ventilátoru vycházející z indukční desky. Chladicí ventilátor vestavěný do indukční varné desky chladí a chrání elektroniku před přehřátím. To může pokračovat i po vypnutí indukční varné desky. Jedná se o normální jev a není vyžadován žádný zásah. Pokud běží ventilátor, nevypínejte napájení indukční varné desky ve zdi. Nádoby se nezahřívají a neobjevují se na displeji. Indukční deska nemůže detekovat nádobu, protože není vhodná pro indukční vaření. Indukční deska nemůže detekovat nádobu, protože je příliš malá pro varnou zónu nebo na ní není správně vystředěna. Používejte nádoby vhodné pro indukční vaření. Viz část „Výběr správné nádoby“. Vystřeďte nádobu a ujistěte se, že její dno odpovídá velikosti varné zóny. CS-22 Indukční varná deska nebo varná zóna se náhle sama vypnula, zazní tón a zobrazí se chybový kód (obvykle se střídající s jedním nebo dvěma číslicemi na displeji časovače vaření). Technická závada. Poznamenejte si písmena a číslice kódu, vypněte napájení varné desky v nástěnné zásuvce a obraťte se na kvalifikovaného technika. Zobrazení závad a kontrola Pokud se objeví abnormalita, indukční varná deska vstoupí automaticky do ochranného stavu a zobrazí odpovídající ochranné kódy: Problém Možné příčiny Co dělat F3/F4 Teplotní snímač selhání indukční cívky Obraťte se prosím na dodavatele. F9/FA Selhání teplotního čidla IGBT Obraťte se prosím na dodavatele. E1/E2 Abnormální napájecí napětí Prosím zkontrolujte, zda je napájecí napětí normální. Zapněte spotřebič po obnovení napájení do normálního stavu.

Vysoká teplota snímače teploty indukční cívky Obraťte se prosím na dodavatele.

Vysoká teplota snímače teploty IGBT Restartujte, až se varná deska ochladí. Výše uvedené případy představují vyhodnocení a kontrolu běžných poruch. Nerozebírejte spotřebič sami, abyste se vyhnuli nebezpečí a poškození indukční varné desky.CS-23 Technické specifikace Varná deska Varné zón HI642CTT/1

4 zóny Napětí v síti 220–240 V~, 50–60 Hz Instalovaný elektrický výkon 2,5 kW: 2250–2750 W nebo 3,0 kW: 2700–3300 W nebo 4,5 kW: 4050–4950 W nebo 6,5 kW: 5850–7150 W nebo 7,4 kW: 6600–7400 W Velikost výrobku D × Š × V (mm) Rozměry pro vestavbu A×B (mm 590X520X60

560X490 Váha a rozměry jsou přibližné. Vzhledem k nepřetržitému vývoji našich výrobků může dojít ke změně našich technických údajů a designu bez předchozího oznámení. Instalace Výběr zařízení pro instalaci sáláním varné desky. Podle níže uvedeného obrázku Vyřízněte pracovní plochu podle rozměrů ve výkresu. Za účelem instalace a použití musí být kolem otvoru zachován alespoň 5cm prostor. Ujistěte se, že tloušťka pracovní plochy je nejméně 30 mm. Vyberte tepelně odolný pracovní povrchový materiál, aby nedošlo k větší deformaci způsobené tepelným

Indukční varná deska musí být dobře větraná a přívod a odvod vzduchu nesmí být ucpané. Přesvědčte se, že je indukční varná deska v dobrém pracovním stavu. Podle níže uvedeného obrázku Poznámka: Bezpečnostní vzdálenost mezi varnou deskou a skříňkou nad varnou deskou by měla být alespoň 760 mm. A (mm) B (mm) C (mm) D E 760 min. 50 min. 20 Vstup vzduchu Odvod vzduchu 5 mmCS-25 Před instalací varné desky zkontrolujte, zda

• je pracovní plocha vyrovnaná a plochá a žádné konstrukční prvky nebrání splnění nároků na prostor,

• je pracovní plocha vyrobena z tepelně odolného materiálu,

• je-li varná deska instalovaná nad troubu, musí mít trouba vestavěný chladicí ventilátor,

• instalace splňuje všechny požadavky na volný prostor a platné normy a předpisy,

• v trvalé elektroinstalaci se nachází vhodný odpojovač zajišťující úplné odpojení od elektrické sítě, který je instalovaný v souladu s místními zákony a předpisy pro elektrickou instalaci. Odpojovač musí být schváleného typu s 3mm vzduchovou mezerou mezi kontakty ve všech pólech (nebo u všech aktivních [fázových] vodičů v případě, že místní elektroinstalační předpisy umožňují tuto změnu požadavků),

• odpojovač je i po instalaci varné desky snadno přístupný,

• v případě pochybností ohledně instalace můžete konzultovat místní stavební úřady a místní právní předpisy,

• na povrch stěn obklopujících varnou desku můžete vybrat tepelně odolné a snadno čistitelné povrchové úpravy (například keramické dlaždice). Po instalaci varné desky zkontrolujte zda

• napájecí kabel není přístupný přes dvířka nebo zásuvky,

• je zajištěno dostatečné proudění čerstvého vzduchu z vnější strany skříněk na spodek varné desky,

• je-li varná deska instalována nad zásuvku nebo skříňku, je na spodku varné desky umístěna tepelná izolace,

• odpojovač je i po instalaci varné desky snadno přístupný. Před umístěním upevňovacích držáků Jednotka musí být umístěna na stabilní, hladký povrch (použijte obal). Na ovladače vyčnívající z varné desky nepoužívejte sílu. CS-26 Seřízení polohy držáku Varnou desku připevněte na pracovní plochu přišroubováním 4 držáků na spodní kryt varné desky (viz obrázek) po instalaci.

Šroub Držák Otvor pro šroub Spodní kryt Sklo Upevňovací držák Šroub ST3. 5*8 Spodní kryt Pracovní deska / kuchyňská skříňka Upozornění

1. Instalaci varné desky musí provést kvalifikovaná osoba nebo technik. V případě

zájmu můžeme zprostředkovat vhodné odborníky. Nikdy se nepokoušejte provádět instalaci sami.

2. Varná deska nesmí být umístěna přímo nad myčkou nádobí, chladničkou,

mrazničkou, pračkou nebo sušičkou, protože vlhkost by mohla poškodit elektroniku varné desky.

3. Indukční varná deska musí být instalována tak, aby zaručovala spolehlivé tepelné

4. Stěna a indukované topné zóny nad povrchem stolu musí vydržet teplo.

5. Aby se zabránilo případnému poškození, musí být sendvičová vrstva a lepidlo

odolné vůči teplu.CS-27 Připojení varné desky do elektrické sítě Tento spotřebič smí k elektrické síti připojovat pouze kvalifikovaná osoba. Před připojením varné desky do elektrické sítě zkontrolujte:

Domácí elektrická instalace je vhodná pro odběr energie varnou deskou.

Napětí odpovídá hodnotě uvedené na typovém štítku.

Průřezy napájecího kabelu vydrží zatížení uvedené na typovém štítku. K připojení varné desky k elektrické síti nepoužívejte adaptéry, redukce, nebo větvící zařízení, protože mohou způsobit přehřátí a požár. Napájecí kabel nesmí přijít do styku s horkými plochami a musí být veden tak, aby v žádném bodě nebyla teplota vyšší než 75 °C. Poraďte se s elektrikářem, zda je domácí elektroinstalace vhodná bez dalších úprav. Jakékoli změny smí provést pouze kvalifikovaný elektrikář. Napájení musí být připojeno v souladu s příslušnou normou k jednopólovému jističi. Způsob připojení je znázorněn níže.

• Je-li kabel poškozený, nebo má být nahrazen, musí tuto práci provést pracovník poprodejního servisu s příslušnými nástroji, aby nedošlo k úrazu.

• Je-li spotřebič připojen přímo k elektrické síti, musí být nainstalován vícepólový jistič s minimálním otvorem 3 mm mezi kontakty.

• Instalační technik musí zajistit provedení správného elektrického připojení v souladu s bezpečnostními předpisy.

• Kabel nesmí být nikde ohnutý ani stlačený.

• Musí se pravidelně kontrolovat a smí ho vyměnit pouze autorizovaný technik. CS-28 Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU týkající se likvidace odpadu z elektrických a elektronických zařízení (OEEZ). OEEZ obsahuje znečišťující látky (které mohou mít negativní dopad na životní prostředí) i základní prvky (které lze znovu použít). Je důležité, aby OEEZ prošel specifickými úpravami, a znečišťující látky tak byly správně odstraněny a zlikvidovány, a aby byly obnoveny všechny materiály. Jednotlivci mohou hrát důležitou roli při zajišťování toho, aby se OEEZ nestal přítěží pro životní prostředí. Je nezbytné dodržovat několik základních pravidel:

OEEZ by měl být odvezen do vyhrazených sběrných oblastí spravovaných městskou radou nebo registrovanou společností. Pro objemný OEEZ mohou být v mnoha zemích k dispozici sběry z domácností. Při zakoupení nového spotřebiče lze vrátit starý spotřebič prodejci, který je povinen jej jednorázově bezplatně přijmout, pokud je spotřebič obdobného typu a má stejné funkce jako zakoupený spotřebič.CS-29 Produktové informace elektrických varných desek vyhovující směrnici komise (EU) č. 66/2014 Poloha Symbol Hodnota Jednotka Identifikační číslo modelu Typ varné desky HI642CTT/1

sálavé varné zóny pevné plotny U kruhových varných zón nebo ploch: průměr užitečné plochy povrchu jednotlivých elektricky ohřívaných varných zón zaokrouhlený na nejbližších 5 mm. Zadní levá Ø 18,0 cm Zadní centrální Ø - cm Zadní pravá Ø 18,0 cm Centrální levá Ø - cm Centrální centrální Ø - cm Centrální pravá Ø - cm Přední levá Ø 18,0 cm Přední centrální Ø - cm Přední pravá Ø 18,0 cm U nekruhových varných zón nebo ploch: délka a šířka užitečné plochy povrchu jednotlivých elektricky ohřívaných varných zón nebo ploch zaokrouhlené na nejbližších 5 mm Zadní levá

- cm Zadní centrální

- cm CS-30 Centrální centrální

- cm Centrální pravá

- cm Přední centrální

- cm Spotřeba energie na varnou zónu nebo plochu přepočtenou na kg Zadní levá Elektrické vaření 193,5 Wh/kg Zadní centrální Elektrické vaření - Wh/kg Zadní pravá Elektrické vaření 197,2 Wh/kg Centrální levá Elektrické vaření - Wh/kg Centrální centrální Elektrické vaření - Wh/kg Centrální pravá Elektrické vaření - Wh/kg Přední levá Elektrické vaření 192,3 Wh/kg Přední centrální Elektrické vaření - Wh/kg Přední pravá Elektrické vaření 195,6 Wh/kg Spotřeba energie varné desky přepočtená na kg Elektrická varná deska 194,7 Wh/kg Aplikován standard: EN 60350-2 Elektrické spotřebiče na vaření pro domácnost – Část 2: Varné desky – Metody měření funkce Návrhy na úsporu energie:

• Abyste dosáhli co nejlepší účinnosti varné desky, umístěte nádobu do středu varné zóny.

• Použitím pokličky zkrátíte dobu vaření a ušetříte energii tím, že udržíte teplo v nádobě.

• Používejte co nejméně tekutin nebo tuku, zkrátíte dobu vaření.

• Začněte vařit na vysokém nastavení, a jakmile se jídlo prohřeje, snižte výkon.

• Používejte nádoby s průměrem dna stejným, jako má grafické vyobrazení zvolené varné zóny.
