BEDIENUNGSANLEITUNG HI642CTT HOOVER

• Utilizzare pentole con diametro corrispondente al grafico della zona selezionata. elettrica, arrotondata ai 5 mm più viciniDE-1 Sicherheitshinweise Ihre Sicherheit liegt uns am Herzen. Lesen Sie vor der Benutzung des Kochfelds bitte diese Hinweise. Montage Stromschlaggefahr

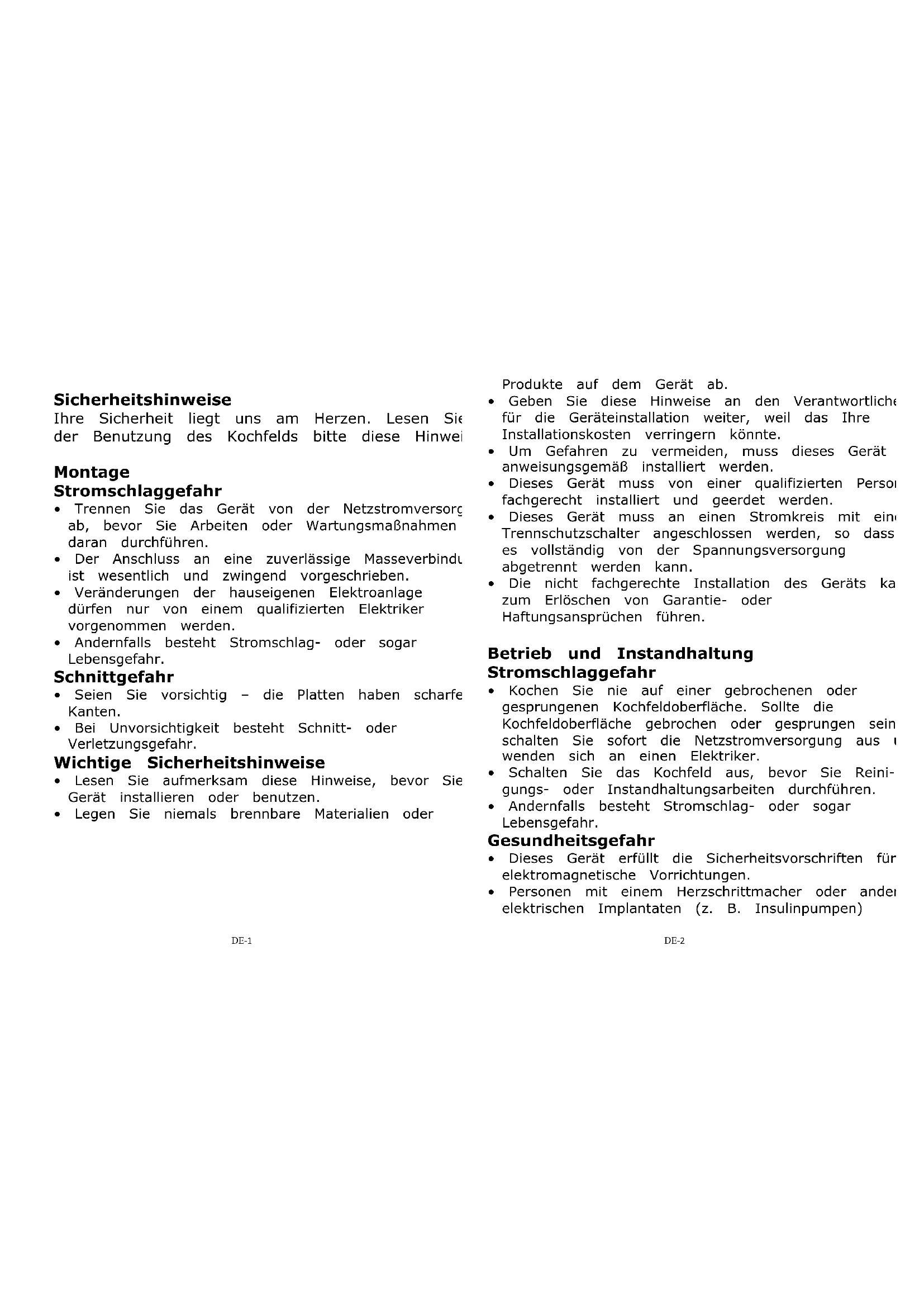

• Trennen Sie das Gerät von der Netzstromversorgung ab, bevor Sie Arbeiten oder Wartungsmaßnahmen daran durchführen.

• Der Anschluss an eine zuverlässige Masseverbindung ist wesentlich und zwingend vorgeschrieben.

• Veränderungen der hauseigenen Elektroanlage dürfen nur von einem qualifizierten Elektriker vorgenommen werden.

• Andernfalls besteht Stromschlag- oder sogar Lebensgefahr. Schnittgefahr

• Seien Sie vorsichtig – die Platten haben scharfe Kanten.

• Bei Unvorsichtigkeit besteht Schnitt- oder Verletzungsgefahr. Wichtige Sicherheitshinweise

• Lesen Sie aufmerksam diese Hinweise, bevor Sie das Gerät installieren oder benutzen.

• Legen Sie niemals brennbare Materialien oder DE-2 Produkte auf dem Gerät ab.

• Geben Sie diese Hinweise an den Verantwortlichen für die Geräteinstallation weiter, weil das Ihre Installationskosten verringern könnte.

• Um Gefahren zu vermeiden, muss dieses Gerät anweisungsgemäß installiert werden.

• Dieses Gerät muss von einer qualifizierten Person fachgerecht installiert und geerdet werden.

• Dieses Gerät muss an einen Stromkreis mit einem Trennschutzschalter angeschlossen werden, so dass es vollständig von der Spannungsversorgung abgetrennt werden kann.

• Die nicht fachgerechte Installation des Geräts kann zum Erlöschen von Garantie- oder Haftungsansprüchen führen. Betrieb und Instandhaltung Stromschlaggefahr

• Kochen Sie nie auf einer gebrochenen oder gesprungenen Kochfeldoberfläche. Sollte die Kochfeldoberfläche gebrochen oder gesprungen sein, schalten Sie sofort die Netzstromversorgung aus und wenden sich an einen Elektriker.

• Schalten Sie das Kochfeld aus, bevor Sie Reini- gungs- oder Instandhaltungsarbeiten durchführen.

• Andernfalls besteht Stromschlag- oder sogar Lebensgefahr. Gesundheitsgefahr

• Dieses Gerät erfüllt die Sicherheitsvorschriften für elektromagnetische Vorrichtungen.

• Personen mit einem Herzschrittmacher oder anderen elektrischen Implantaten (z. B. Insulinpumpen)DE-3 müssen vor der Benutzung dieses Geräts Rückspra- che mit ihrem Arzt oder dem Hersteller des Implan- tats halten, um sicherzustellen, dass dieses nicht vom elektromagnetischen Feld beeinflusst wird.

• Andernfalls kann Lebensgefahr bestehen. Gefahr durch heiße Flächen

• Bei der Benutzung werden zugängliche Teile dieses Geräts so heiß, dass sie Verbrennungen verursachen können.

• Achten Sie darauf, ihren Körper, ihre Kleidung oder sonstige Gegenstände (außer geeignetem Kochgeschirr) vom Induktionsglas fernzuhalten, bis sich die Oberfläche wieder abgekühlt hat.

• Metallobjekte wie Messer, Gabeln, Löffel und Deckel dürfen nicht auf der Kochfläche abgelegt werden, weil sie heiß werden können.

• Halten Sie Kinder fern.

• Die Griffe an Kochtöpfen können zu heiß sein, um be- rührt werden zu können. Achten Sie darauf, dass Kochtopfgriffe nicht auf andere, eingeschaltete Koch- felder überstehen. Achten Sie darauf, dass sich Griffe außerhalb der Reichweite von Kindern befinden.

• Andernfalls besteht die Gefahr von Verbrennungen und Verbrühungen. Schnittgefahr

• Wenn die Schutzkappe eines Kochfeldreinigers zu- rückgeschoben ist, liegt dessen rasiermesserscharfe Klinge frei. Benutzen Sie einen Kochfeldreiniger mit größter Vorsicht und bewahren Sie ihn immer sicher und für Kinder unzugänglich auf.

• Bei Unvorsichtigkeit besteht Schnitt- oder Verletzungsgefahr. DE-4 Wichtige Sicherheitshinweise

• Lasen Sie das Gerät nie unbeaufsichtigt, wenn es in Betrieb ist. Überkochendes Gargut kann zu Rauchbildung führen, und übertretendes Fett kann sich entzünden.

• Benutzen Sie das Gerät nie als Arbeits- oder Ablagefläche.

• Lassen Sie nie Gegenstände oder Arbeitsgeräte auf dem Gerät liegen.

• Achten Sie darauf, keinesfalls magnetisierbare Objekte (z. B. Kreditkarten, Speicherkarten) oder elektronische Geräte (z. B. Computer, MP3-Player) in der Nähe des Geräts abzulegen oder liegen zu lassen, weil sie von dessen elektromagnetischem Feld beeinträchtigt werden können.

• Benutzen Sie das Gerät niemals, um den Raum aufzuwärmen oder zu heizen.

• Schalten Sie die Kochzonen und das Kochfeld wie in dieser Anleitung beschrieben ab (d. h. mit Hilfe der Berührungstasten). Verlassen Sie sich nicht auf die Topferkennungsfunktion, um die Kochzonen auszu- schalten, nachdem Sie die Töpfe entfernt haben.

• Achten Sie darauf, dass Kinder weder mit dem Gerät spielen noch darauf sitzen, stehen oder klettern.

• Bewahren Sie in Schränken über dem Gerät keine Sachen auf, die für Kinder interessant sein könnten. Kinder, die auf das Kochfeld klettern, könnten ernsthafte Verletzungen erleiden.

• Lassen Sie Kinder nie allein oder unbeaufsichtigt in dem Bereich, in dem das Gerät in Betrieb ist.

• Kinder oder Personen mit einer Beeinträchtigung, die deren Fähigkeit zur Benutzung des Geräts ein- schränkt, müssen von einer verantwortlichen undDE-5 kompetenten Person in deren Benutzung eingewie- sen werden. Dieser Verantwortliche muss sich davon überzeugen, dass sie das Gerät ohne jede Gefahr für sich selbst oder ihre Umgebung benutzen können.

• Reparieren oder ersetzen Sie Komponenten des Geräts nur dann, wenn dies ausdrücklich in der Bedienungsanleitung empfohlen wird. Alle sonstigen Wartungsmaßnahmen sind von einem qualifizierten Techniker durchzuführen.

• Reinigen Sie das Kochfeld keinesfalls mit einem Dampfreiniger.

• Achten Sie darauf, keine schweren Gegenstände auf dem Kochfeld abzustellen oder darauf fallen zu lassen.

• Stellen Sie sich keinesfalls auf das Kochfeld.

• Achten Sie darauf, weder scharfkantige Töpfe auf dem Kochfeld zu benutzen noch Töpfe über die Induktionsglasfläche zu ziehen, weil dadurch das Glas verkratzen kann.

• Benutzen Sie keine Topfreiniger oder andere scheu- ernden Reinigungsmittel, um das Kochfeld zu reinigen, weil diese das Induktionsglas verkratzen können.

• Ein beschädigtes Netzkabel muss vom Hersteller, dem zugelassenen Kundendienst oder ähnlichem Fachpersonal ausgewechselt werden, um Gefahren vorzubeugen.

• Dieses Gerät ist für den Einsatz im Haushalt und ähnliche Anwendungen vorgesehen, wie z.B.: Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen; Bauernhöfe; Gäste von Hotels, Motels und anderen Wohneinrichtungen; Bed and Breakfast Einrichtungen.

• WARNUNG: Das Gerät und dessen zugängliche Teile werden während des Betriebs heiß. DE-6 Es muss darauf geachtet werden, die Heizelemente nicht zu berühren. Kinder unter 8 Jahren dürfen sich nicht unbeaufsich- tigt in der Nähe des Gerätes aufhalten oder spielen.

• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen nur benutzt werden, wenn sie beaufsichtigt werden oder Anweisungen für den sicheren Gebrauch des Geräts erhalten und die damit verbundenen Gefahren verstanden haben.

• Kinder dürfen keinesfalls mit dem Gerät spielen. Kinder dürfen das Gerät nur unter Beaufsichtigung reinigen und instandhalten.

• WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme dann (z. B. mit einem Deckel oder einer Feuerlöschdecke).

• WARNUNG: Brandgefahr: Keine Gegenstände auf der Kochfläche liegen lassen!

• Achtung: Wenn die Oberfläche Risse aufweist, schal- ten Sie das Gerät aus, um die Gefahr eines eventu- ellen Stromschlags zu vermeiden. Für Kochfeldober- flächen aus Glaskeramik oder einem ähnlichen Mate- rial, das unter Strom stehende Bauteile schützt darf kein Dampfreiniger verwendet werden.

• Das Gerät ist nicht dafür vorgesehen, mit Hilfe einer externen Zeitschaltuhr oder einer separaten Fernsteuerung betrieben zu werden.DE-7 VORSICHT: Der Garvorgang ist zu überwachen. Ein kurzzeitiger Kochvorgang muss permanent überwacht werden. WARNUNG: Um ein Kippen des Gerätes zu verhindern, muss diese Stabilisierungseinrichtung installiert werden. Beachten Sie die Installationsanleitung. WARNUNG: Verwenden Sie ausschließlich einen Koch- feldschutz, der vom Hersteller des Kochgeräts entwi- ckelt wurde, vom Gerätehersteller in der Bedienungs- anleitung als geeignet genannt wird oder Bestandteil des Kochfelds ist. Die Benutzung eines ungeeigneten Kochfeldschutzes kann zu Unfällen führen. Dieses Gerät verfügt nur für funktionale Zwecke über einen Erdungsanschluss. Herzlichen Glückwunsch zum Kauf Ihres neuen Induktionskochfelds. Wir empfehlen, dieses Gebrauchs-/Montageanleitung aufmerksam zu lesen, um sich umfassend damit vertraut zu machen, wie das Gerät korrekt installiert und bedient wird. Hinweise zur Montage entnehmen Sie bitte dem entsprechenden Abschnitt. Lesen Sie alle vor der Benutzung aufmerksam alle Sicherheitshinweise und bewahren Sie diese Gebrauchs-/Montageanleitung sicher auf. DE-8 Produktübersicht Draufsicht

1. 2000-W-Zone, Verstärkung auf

2. 1500-W-Zone, Verstärkung auf

3. 2000-W-Zone, Verstärkung auf

4. 1500-W-Zone, Verstärkung auf

5. Glaskeramikfläche

3. Leistungs-/Zeiteinstellung

7. PausenfunktionDE-9

Hinweise zum Induktionskochen Induktionskochen ist eine sichere, moderne, effiziente und ökonomische Art des Kochens. Anstatt indirekt über die Glaskeramikfläche, wird bei dieser Technologie die Hitze durch elektromagnetische Schwingungen direkt unter dem Kochtopf erzeugt. Das Glas wird nur deswegen heiß, weil es letztlich durch den Topf erhitzt wird. Eisenkochtopf Magnetkreis Keramische Glasplatte Induktionsspule Induzierte Ströme Vor Benutzung des neuen Induktionskochfelds Lesen Sie aufmerksam diese Anleitung unter besonderer Beachtung des Abschnitts „Sicherheitshinweise“. Entfernen Sie sämtliche Schutzfolien, die sich eventuell noch am Induktionskochfeld befinden. Benutzung des Bedienfelds Die Elemente des Bedienfelds reagieren auf leichte Berührung, so dass kein Druck ausgeübt werden muss. Benutzen Sie die gesamte Fingerkuppe, nicht nur die Fingerspitze. Jede erfasste Berührung wird mit einem Piepton quittiert. Achten Sie darauf, dass die Berührungstasten stets sauber und trocken und keine Gegenstände (z. B. Kochutensilien oder Lappen) darauf abgelegt sind. Schon ein kleiner Wasserfilm kann dazu führen, dass die Berührungstasten nicht einwandfrei reagieren. DE-10 Wahl des geeigneten Kochgeschirrs

• Benutzen Sie ausschließlich Kochgeschirr mit einem für das Induktionskochen geeigneten Boden. Achten Sie auf das Induktionssymbol auf der Verpackung oder am Boden des Kochtopfes.

• Um zu prüfen, ob Ihr Kochgeschirr für das Induktionsko- chen geeignet ist, können Sie einen Magnettest machen. Dazu führen Sie einen Magneten in Richtung Kochtopf- boden. Wenn der Magnet angezogen wird, ist der Koch- topf geeignet.

• Falls Sie keinen Magneten haben: 1.Geben Sie etwas Wasser in den zu prüfenden Kochtopf. 2.Wenn das Symbol im Display nicht blinkt und das Wasser erhitzt wird, ist der Topf geeignet.

• Kochgeschirr aus folgenden Materialien ist ungeeignet: reiner Edelstahl, Aluminium oder Kupfer ohne Magnetboden, Glas, Holz, Porzellan, Keramik und Steingut. Benutzen Sie kein Kochgeschirr mit scharfen Kanten oder gewölbtem Boden. Achten Sie darauf, dass der Boden des Kochtopfs eben ist, vollflächig auf der Kochfläche aufliegt und dieselbe Größe wie das Kochfeld hat. Benutzen Sie Kochtöpfe, deren Durchmesser der Kennzeichnung des gewählten Kochfelds entspricht. Bei größerem Kochgeschirr wird etwas mehr Energie aufgewendet, um den maximalen Wirkungsgrad zu erreichen. Bei kleinerem Kochgeschirr kann der Wirkungsgrad geringer als erwartet sein. Stellen Sie den Kochtopf immer in die Mitte des Kochfelds. Heben Sie Kochtöpfe stets vom Kochfeld ab, anstatt sie davon herunterzuziehen, weil dies zu Kratzern in der Glaskeramikfläche führen kann.DE-11 Kochgeschirrabmessungen Die Kochzonen werden bis zu einem Grenzwert automatisch an den Durchmesser des Kochgeschirrs angepasst. Der Boden des Kochgeschirrs muss jedoch, entsprechend der entsprechenden Kochzone,

std urchmesser aufweisen. Um die beste Effizienz Ihres Kochfelds zu erreichen, platzieren Sie das Kochgeschirr bitte in der Mitte der Kochzone. Der Basisdurchmesser des Induktionskochgeschirrs Kochzone Minimum (mm) 1, 2 , 3, 4 (180 mm)

Das Vorstehende kann je nach Qualität des verwendeten Kochgeschirrs variieren. Benutzung des Induktionskochfelds Kochfeld einschalten

1. Drücken Sie auf EIN/AUS.

Nach dem Einschalten ist ein Piepton zu hören, und das Display zeigt „–“ oder „– –“ als Hinweis darauf, dass das Induktionskochfeld in den Standby-Modus gewechselt ist.

2. Stellen Sie einen geeigneten Kochtopf auf die

gewünschte Kochzone.

• Achten Sie darauf, dass der Boden des Kochtopfs und die Kochzone sauber und trocken sind.

3. Wenn Sie nun die Zonenauswahl berühren, beginnt

eine Anzeige neben der Berührungstaste zu blinken.

4. Wählen Sie mit dem Schieberegler durch Berühren der

„–“ oder „–+“ Steuerung. a. Wenn Sie innerhalb von 1 Minute keine Kochzone auswählen, schaltet sich das Induktionskochfeld automatisch aus. Sie müssen dann wieder mit Schritt 1 anfangen. b. Die Leistungseinstellung kann jederzeit während des Kochvorgangs geändert werden. DE-12 Wenn abwechselnd mit der Leistungseinstellung auf dem Display blinkt bedeutet dies: dass sich kein Topf auf der entsprechenden Kochzone befindet oder dass der verwendete Kochtopf ist für das Induktionskochen ungeeignet ist oder dass der Kochtopf ist zu klein ist oder sich nicht mittig auf der Kochzone befindet. Der Heizvorgang findet erst statt, wenn sich ein geeigneter Kochtopf auf der Kochzone befindet. Falls kein geeigneter Kochtopf platziert wird, schaltet sich das Display nach 1 Minuten automatisch ab. Wenn Sie mit dem Kochen fertig sind

1. Drücken Sie auf die Leistungseinstellung der Kochzone, die Sie

2. Schalten Sie die Kochzone aus, indem Sie die Taste „-“ berühren und nach

unten auf „0“ gleiten. Oder halten Sie die Taste „+“ und „-“ gleichzeitig 1 Sekunde lang gedrückt, um direkt auf „0“ herunterzuschalten. Stellen Sie sicher, dass die Leistungsanzeige "0" und dann "H" anzeigt. und dann

3. Schalten Sie das gesamte Kochfeld aus, indem Sie auf EIN/AUS

4. Vorsicht bei heißen Oberflächen

Im Display wird „H“ angezeigt, wenn die Kochzone noch zu heiß ist, um berührt werden zu können. Die Anzeige verschwindet, sobald sich die Oberfläche auf eine gefahrlose Temperatur abgekühlt hat. Dies kann auch als Energiesparfunktion genutzt werden, beispielsweise, um auf einer noch heißen Kochzone weitere Töpfe zu erwärmen. Falls „H“ eingeschaltet ist und ein Stromausfall eintritt, dürfen Sie die Kochfläche nicht berühren, auch wenn nach Wiederherstellung der Stromversorgung „H“ nicht mehr angezeigt wird.DE-13 Nutzung des Leistungsmanagements Mit dem Leistungsmanagement können Sie die Gesamtleistung auf 2,5 kW / 3,0 kW / 4,5 kW / 6,5 kW und 7,4 kW einstellen. Standardmäßig ist die Gesamtleistungseinstellung die maximale Leistungsstufe. Anpassen der Gesamtleistung an Ihre Anforderungen

1. Vergewissern Sie sich, dass das Kochfeld ausgeschaltet ist.

Hinweis: Sie können das Leistungsmanagement nur einstellen, wenn das Kochfeld ausgeschaltet ist.

2. Berühren Sie die Taste „Pausenfunktion“ und halten Sie sie

5 Sekunden lang gedrückt. Der Summer piept einmal.

3. Halten Sie nach dem Piepton gleichzeitig die Tasten „+“ und „-“ 3 Sekunden

lang gedrückt. Auf der Timeranzeige blinkt die vorherige Gesamtleistung auf (z. B. „2.5“). Halten Sie „+“ und „-“ erneut 1 Sekunde lang gedrückt, um auf eine andere Leistungsstufe umzuschalten (z. B. 3.0). Wenn die gewünschte Leistungsstufe blinkt, berühren Sie die Taste „Pausenfunktion“ und halten sie 5 Sekunden lang gedrückt. Der Summer piept zehnmal. Damit ist die Einstellung abgeschlossen. Hinweis:

1. Im Anschluss an Schritt 2 müssen Sie „+“ und „-“ innerhalb von 3

Sekunden berühren, nachdem Sie den Signalton gehört haben. Andernfalls müssen Sie von Schritt 2 aus erneut beginnen.

2. Sobald die Einstellung abgeschlossen ist, warten Sie die 10 Signaltöne ab.

Berühren Sie während dieses Zeitraums keine Taste. Andernfalls ist die Einstellung ungültig. Leistungsmanagementregeln Wenn die Gesamtleistung die Begrenzung von 2,5 kW, 3,0 kW, 4,5 kW, 5,5 kW oder 6,5 kW überschreitet (je nachdem, welche Stufe Sie eingestellt haben), können Sie die Leistungsstufe einer Zone nicht erhöhen. Wenn Sie sie durch Berühren von „+“ erhöhen, piept das Kochfeld 3 Mal und die Anzeige zeigt ein blinkendes „Pn“ an. Daher müssen Sie die Leistungsstufe anderer Zonen verringern, bevor Sie die Leistung der Zielzone erhöhen. DE-14 Boost-Funktion Mit der Boost-Funktion wird die Leistung einer Zone innerhalb von einer Sekunde erhöht und für 5 Minuten beibehalten. Dies ermöglicht ein schnelleres Kochen mit höherer Leistung. Nutzung der Boost-Funktion

1. Berühren Sie die Taste der Kochzone, die Sie verstärken möchten.

Neben der Taste beginnt eine Anzeige zu blinken.

2. Berühren Sie die Boost-Taste, um die Boost-Funktion für die

betreffende Kochzone zu aktivieren. Die Leistungsanzeige zeigt „P“ als Hinweis darauf an, dass die Leistung der Zone verstärkt wird.

3. Die Boost-Leistung hält 5 Minuten und dann geht die Zone zurück auf

4. Um die Boost-Funktion während dieser 5 Minuten abzubrechen, berühren

Sie die Kochzonenauswahltaste; neben der Taste beginnt eine Anzeige zu blinken. Wenn Sie nun die Boost-Taste berühren, geht die Kochzone zurück auf Leistungsstufe 9. Benutzungsbeschränkungen Die drei oder vier Zonen sind in zwei Gruppen unterteilt. Wenn Sie die Boost- Funktion in einer Zone verwenden, müssen Sie in einer Gruppe zunächst sicherstellen, dass die andere Zone maximal mit Leistungsstufe 5 arbeitet. Gruppe a Gruppe bDE-15 Pausenfunktion Die Pausenfunktion kann jederzeit während des Garvorgangs verwendet werden. Damit lässt sich das Induktionskochfeld vorübergehend deaktivieren.

1. Vergewissern Sie sich, dass die Kochzone aktiviert ist.

2. Berühren Sie die Taste „Pausenfunktion“; die Kochzonenanzeige zeigt

„ll“ an. Der Betrieb des Induktionskochfelds wird für alle Kochzonen deaktiviert (ausgenommen „Pause“, „Ein/Aus“ und „Tastensperre“).

3. Um die Pausenfunktion wieder zu deaktivieren, berühren Sie die Taste

erneut. Die Kochzone kehrt daraufhin wieder auf die vorher eingestellte Leistungsstufe zurück. Bedientastensperre Sie können die Bedientasten sperren, um eine unbeabsichtigte Benutzung zu verhindern (beispielsweise das Einschalten der Kochzonen durch Kinder). Bei aktivierter Sperre sind bis auf die Funktion EIN/AUS alle Berührungstasten funktionslos. Sperre aktivieren Drücken Sie auf die Tastensperre. Der Timer zeigt „Lo“. Sperre deaktivieren

1. Vergewissern Sie sich, dass das Induktionskochfeld eingeschaltet ist.

2. Halten Sie die Tastensperre längere Zeit gedrückt.

3. Anschließend können Sie das Induktionskochfeld wieder normal benutzen.

Wenn das Kochfeld gesperrt ist, sind bis auf die Funktion EIN/AUS alle Berührungstasten deaktiviert. Im Notfall können Sie das Induktionskochfeld über die Funktion EIN/AUS jederzeit ausschalten, müssen es bei der nächsten Inbetriebnahme dann aber erst wieder entsperren. DE-16 Überhitzungsschutz Ein Temperatursensor überwacht die Temperatur im Induktionskochfeld. Beim Auftreten einer übermäßigen Temperatur wird der Betrieb des Induktionskochfelds automatisch gestoppt. Überkochschutz Der Überkochschutz ist eine Sicherheitsfunktion. Diese Funktion schaltet das Kochfeld innerhalb von 10 Sekunden automatisch ab, falls Flüssigkeit zum Bedienfeld fließt; gleichzeitig piept der Summer 1 Sekunde lang. Erkennung kleiner Gegenstände Sollten sich ein ungeeigneter Kochtopf (z. B. falsche Größe oder nichtmagnetischer Boden) oder irgendwelche Kleinteile (z. B. Messer, Gabel, Schlüssel) auf der Kochfläche befinden, wechselt die betreffende Kochzone nach 1 Minute automatisch in den Standby-Modus. Der Lüfter kühlt das Induktionskochfeld dann eine weitere Minute lang ab. Automatischer Abschaltschutz Die automatische Abschaltung ist eine Sicherheitsfunktion für Ihr Induktionskochfeld. Sie schaltet das Kochfeld automatisch ab, falls Sie vergessen, es auszuschalten. Die Tabelle unten zeigt die standardmäßigen Betriebszeiten für die verschiedenen Leistungsstufen: Leistungsstufe

Standard-Betriebsdauer (Std.)

Nach dem Entfernen des Kochtopfs stoppt das Induktionskochfeld sofort den Heizvorgang und schaltet sich dann nach 2 Minuten automatisch aus. Personen mit einem Herzschrittmacher sollten vor der Benutzung dieses Geräts Ihren Arzt aufsuchen.DE-17 Benutzung des Timers Der Timer bietet zwei verschiedene Nutzungsmöglichkeiten: Sie können ihn als Erinnerungsfunktion nutzen. In diesem Fall schaltet der Timer nach Ablauf der eingestellten Zeitdauer keine Kochzone aus. Oder Sie benutzen ihn, um eine Kochzone nach Ablauf der eingestellten Zeitdauer auszuschalten. Die maximale Einstelldauer beträgt 99 Minuten. Benutzung des Timers als Erinnerungsfunktion Ohne Auswahl einer Kochzone

1. Achten Sie darauf, dass das Kochfeld eingeschaltet ist.

Hinweis: Sie können die Erinnerungsfunktion auch benutzen, ohne eine Kochzone auszuwählen.

2. Drücken Sie auf die Taste „Timer“. Die Erinnerungsanzeige

verringern oder zu erhöhen. Halten Sie die Taste „-“ oder „+“ gedrückt, um den Einstellwert um 10 Minuten zu erhöhen bzw. zu verringern.

4. Um die Einstellung aufzuheben, berühren Sie die Timersteuerung. Daraufhi

beginnt zu blinken, und im Display wird „00“ angezeigt.

3. Wählen Sie mit der “-” oder “+”-Steuerung die gewünschte Zeiteinstellung

Hinweis: Berühren Sie einmal den Regler “-” oder “+”, um ihn um 1 Minute zu

wird „00“ in der Minutenanzeige angezeigt.

5. Wenn die Zeit eingestellt ist, beginnt sofort der

Countdown. Das Display zeigt die verbleibende Zeit, und die Erinnerungsanzeige blinkt 5 Sekunden lang.

6. Wenn die eingestellte Zeit abgelaufen ist, ertönt

30 Sekunden lang der Summer, und die Timeranzeige zeigt „- -“ an. DE-18 Abschaltung einer Kochzone per Timer Für diese Funktion eingerichtete Kochzonen werden:

1. Drücken Sie auf die Leistungseinstellung der Kochzone, für

die Sie den Timer einstellen wollen. (z. B. Zone #1)

2. Drücken Sie auf die Taste „Timer“. Die Erinnerungsanzeige

Hinweis: Durch einmaliges Berühren der Tasten „-“ oder „+“ verringert ode beginnt zu blinken, und im Display wird „00“ angezeigt.

3. Wählen Sie mit der „-“ oder „+“-Steuerung die gewünschte Zeiteinstellung

erhöht sich der Wert um 1 Minute. Halten Sie die Taste „-“ oder „+“ gedrückt, um den Einstellwert um 10 Minuten zu erhöhen bzw. zu verringern. Wenn die eingestellte Zeit 99 Minuten überschreitet, wird der Timer automatisch auf „0“ Minuten zurückgestellt.

4. Wenn die Zeit eingestellt ist, beginnt sofort der

Countdown. Das Display zeigt die verbleibende Zeit, und die Erinnerungsanzeige blinkt 5 Sekunden lang. HINWEIS: Der rote Punkt neben der Leistungsstufenanzei- ge leuchtet als Hinweis darauf, dass die Zone ausgewählt wurde.

5. Um den Timer abzubrechen, berühren Sie die Kochzonen-Auswahlsteuerung

und dann die Timer-Steuerung, der Timer wird abgebrochen und die „00“ wird in der Minutenanzeige angezeigt und dann „—“.

6. Nach Ablauf der vorgegebenen Kochzeit zeigt das Kochfeld

„H“ an und die entsprechende Kochzone wird automatisch ausgeschaltet. Andere Kochzonen bleiben weiterhin eingeschaltet, sofern sie bereits vorher eingeschaltet worden waren.DE-19 Abschaltung mehr als einer Kochzone per Timer

1. Wenn Sie diese Funktion für mehr als eine Kochzone verwenden, zeigt die

Timeranzeige die kürzeste Zeit an. (z.B. Zone 1# Einstellzeit von 3 Minuten, Zone 2# Einstellzeit von 6 Minuten, die Timer-Anzeige zeigt „3“ an). HINWEIS: Der blinkende rote Punkt neben der Leistungspegelanzeige bedeutet, dass die Timeranzeige die Zeit der Kochzone anzeigt. Wenn Sie die eingestellte Zeit einer anderen Kochzone überprüfen möchten, berühren Sie den Kochzonen-Auswahlregler. Der Timer zeigt die eingestellte Zeit an. (auf 6 Minuten g esch alt

(auf 3 Minuten g esch alt

2. Wenn der Timer abläuft, wird die entsprechende Kochzone automatisch

ausgeschaltet und „H“ angezeigt. HINWEIS: Wenn Sie die Zeit nach der Einstellung des Timers ändern möchten, müssen Sie mit Schritt 1 beginnen. DE-20 Instandhaltung und Reinigung Was? Wie? Wichtig! Normale Gebrauchsspuren auf Glas (Fingerabdrücke, Rückstände von Lebensmitteln oder übergekochtem zuckerlosem Gargut auf der Glasfläche)

1. Schalten Sie das Kochfeld

2. Reinigen Sie das noch

warme (aber nicht zu heiße!) Glas mit einem Kochfeldreiniger.

3. Spülen Sie mit Wasser nach

und wischen Sie das Feld mit einem sauberen Lappen oder Papiertuch trocken.

4. Schalten Sie das Induktions-

kochfeld wieder ein. Wenn das Kochfeld ausgeschaltet ist, gibt es keinen Hinweis „Heiße Oberfläche“, obwohl die Kochzone noch heiß sein kann! Seien Sie daher besonders vorsichtig. Topfreiniger sowie einige Nylon- Reiniger und Scheuermittel können die Glasoberfläche zerkratzen. Lesen Sie stets die Produkthinweise, um zu prüfen, ob ein Reiniger geeignet ist. Beseitigen Sie stets Reinigungsrückstände vom Kochfeld, weil die Glasoberfläche sonst fleckig werden kann. Reste von übergekochtem, geschmolzenem und zuckerhaltigem Gargut auf der Glasoberfläche Beseitigen Sie diese sofort mit einem Pfannenwender, einem Spachtel oder einer für Indukti- onskochfelder geeigneten Rei- nigungsklinge; achten Sie dabei auf noch heiße Kochzonen:

Induktionskochfeld aus.

2. Halten Sie die Klinge (oder

ein anderes geeignetes Instrument) in einem Winkel von 30° und schaben Sie die Verschmutzung in Richtung eines kühlen Kochfeldbereichs ab.

3. Spülen Sie mit etwas Wasser

nach und trocknen Sie die Glasfläche dann mit einem sauberen Lappen oder Papiertuch.

4. Befolgen Sie die Schritte 2 bis

4 unter „Normale Gebrauchs- spuren auf Glas“ oben. Beseitigen Sie Rückstände von geschmolzenen und zuckerhaltigen Lebensmitteln oder übergekochtem Gargut möglichst umgehend. Wenn es auf dem Glas abkühlt, kann es schwer zu entfernen sein oder die Glasoberfläche dauerhaft beschädigen. Schnittgefahr: Wenn die Schutzkappe eines Kochfeldreinigers zurückgeschoben ist, liegt dessen rasiermesserscharfe Klinge frei. Benutzen Sie einen Kochfeldreiniger mit größter Vorsicht und bewahren Sie ihn immer sicher und für Kinder unzugänglich auf. Kochrückstände auf den Berührungstas- ten

1. Schalten Sie das Kochfeld

2. Weichen Sie die Rückstände

3. Reinigen Sie den Bereich der

Berührungstasten mit einem sauberen, feuchten Schwamm oder Lappen.

4. Wischen Sie den Bereich mit

einem Papiertuch vollständig trocken.

5. Schalten Sie das Induktions-

kochfeld wieder ein.

• Unter Umständen ist ein Piepton zu hören und das Glaskeramikkoch- feld schaltet sich aus; außerdem können die Berührungstasten de- aktiviert sein, solange sich Flüssig- keit darauf befindet. Achten Sie darauf, den Bereich der Berüh- rungstasten abzuwischen, bevor Sie das Glaskeramikkochfeld wie- der einschalten.DE-21 Hinweise und Tipps Problem Mögliche Ursache Abhilfe Das Induktionskochfeld lässt sich nicht einschalten. Kein Netzstrom. Kontrollieren Sie, ob das Induktionskochfeld an der Netzstromversorgung angeschlossen und eingeschaltet ist. Überprüfen Sie, ob ein Stromausfall vorliegt. Falls Sie alles kontrolliert haben und das Problem fortbesteht, wenden Sie sich an einen Elektriker. Die Berührungstasten sind funktionslos. Die Berührungstasten sind gesperrt. Deaktivieren Sie die Sperre. Siehe Abschnitt „Benutzung des Induktionskochfelds“ für Hinweise. Die Berührungstasten reagieren nicht einwandfrei. Eventuell befindet sich ein dünner Wasserfilm auf den Berührungstasten oder Sie benutzen nur die Fingerspitze, um sie zu bedienen. Achten Sie darauf, dass der Bereich der Berührungstasten trocken ist und Sie Ihre gesamte Fingerkuppe benut- zen, um die Tasten zu bedienen. Die Glasoberfläche ist zerkratzt. Scharfkantiges Kochgeschirr. Es wurde ein ungeeigneter, scheuernder Kochfeldreiniger oder anderes Reinigungsmittel benutzt. Benutzen Sie Kochgeschirr mit einem flachen, glatten Boden. Siehe „Wahl des geeigneten Kochgeschirrs“. Siehe „Instandhaltung und Reinigung“. Manche Pfannen geben knisternde oder knackende Geräusche von sich. Dies kann an der Herstellungsart des Kochgeschirrs liegen (Schichten unterschiedlicher Metalle schwingen unterschiedlich). Das ist normal bei Kochgeschirr und kein Hinweis auf einen Mangel. Bei hohen Temperatur- stufen macht das In- duktionskochfeld ein leise brummendes Ge- räusch. Dies liegt an der Technologie des Induktionskochens. Das ist normal, wobei das Geräusch leiser werden oder ganz verschwinden sollte, wenn Sie die Temperatur herunterschalten. Lüftergeräusche aus dem Induktionskochfeld. Das Induktionskochfeld hat einen eingebauten Kühllüfter, der die Elektronik vor Überhitzung schützen soll. Dieser kann auch nach dem Abschalten des Kochfelds noch weiter laufen. Das ist normal und stellt kein Problem dar. Unterbrechen Sie keinesfalls die Stromversorgung des Induktionskochfelds, solange der Lüfter noch läuft. DE-22 Problem Mögliche Ursache Abhilfe Kochtöpfe werden nicht heiß, und im Display wird angezeigt. Das Induktionskochfeld kann den Kochtopf nicht erkennen, weil er für das Induktionskochen nicht geeignet ist. Das Induktionskochfeld kann den Kochtopf nicht erkennen, weil er für die Kochzone zu klein oder nicht korrekt zentriert ist. Benutzen Sie Kochgeschirr, das für das Induktionskochen geeignet ist. Siehe Abschnitt „Wahl des geeigneten Kochgeschirrs“. Stellen Sie den Topf mittig auf eine Kochzone, die seiner Größe entspricht. Das Induktionskochfeld oder eine Kochzone hat sich unerwartet abge- schaltet; es ist ein Piep- ton zu hören und ein Fehlercode wird ange- zeigt (normalerweise abwechselnd mit ein oder zwei Ziffern in der Zeitschaltuhranzeige). Technische Störung. Notieren Sie sich bitte den Fehlercode, unterbrechen Sie die Stromversorgung des Induktionskochfelds, und wenden Sie sich dann an einen Elektriker. Fehlermeldung und Kontrollen Im Fall einer Störung wechselt das Induktionskochfeld automatisch in einen Schutzmodus und zeigt entsprechende Codes an: Problem Mögliche Ursache Abhilfe F3/F4 Temperatursensor des Induktionsspulenausfalls Wenden Sie sich bitte an den Lieferanten. F9/FA Temperatursensor-IGBT-Fehler. Wenden Sie sich bitte an den Lieferanten. E1/E2 Unnormale Versorgungsspannung Überprüfen Sie bitte die Netzversorgung. Schalten Sie das Gerät wieder ein, wenn die Netzversorgung normal ist.

Hohe Temperatur des Induktionsspulen- Temperatursensors Wenden Sie sich bitte an den Lieferanten.

Hohe Temperatur des IGBT- Temperatursensors Bitte nach dem Abkühlen des Kochfelds neu starten. Die vorgenannten Maßnahmen beziehen sich auf allgemeine Störungen. Versuchen Sie keinesfalls, das Gerät zu demontieren, um jede Gefahr auszuschließen und Schäden am Induktionskochfeld zu vermeiden.DE-23 Technische Daten Kochfeld Kochzone HI642CTT/1

4 Zonen Versorgungsspannung 220-240 V~ 50-60Hz Installierte elektrische Leistung 2,5 kW: 2250-2750 W oder 3,0 kW: 2700-3300 W oder 4,5 kW: 4050-4950 W oder 6,5 kW: 5850-7150 W oder 7,4 kW: 6600-7400 W Produktgröße L×B×H (mm) Einbaumaße A×B (mm 590X520X60

560X490 Gewicht und Abmessungen sind Näherungswerte. Aufgrund fortwährender Bemühungen, unsere Produkte zu verbessern, behalten wir uns Änderungen hinsichtlich Spezifikation und Konstruktion jederzeit vor. Installation Wahl der Montageausrüstung Schneiden Sie die Arbeitsplatte entsprechend den Größenangaben in der Zeichnung zu. Aus Gründen der Montage und Benutzung muss rund um die Aussparung mindestens 5 cm Platz gelassen werden. Die Dicke der Arbeitsplatte muss mindestens 30 mm betragen. Verwenden Sie bitte eine Arbeitsplatte aus hitzebeständigem Material, um zu vermeiden, dass es durch die Hitzeabstrahlung des Kochfelds zu größeren Deformationen kommt. Wie unten gezeigt: DE-24 DICH TUNG L (mm) B (mm) H (mm) T (mm) A (mm) B (mm) X (mm)

Achten Sie unbedingt darauf, dass das Induktionskochfeld ausreichend belüftet ist und weder Lufteinlass noch Luftauslass blockiert sind. Stellen Sie sicher, dass sich das Induktionskochfeld in einem guten Betriebszustand befindet. Wie unten gezeigt. Hinweis: Der Sicherheitsabstand zwischen dem Kochfeld und einem darüber befindlichen Küchenschrank muss mindestens 760 mm betragen. A (mm) B (mm) C (mm) D E 760 50 mini 20 mini Lufteinlass Luftauslass 5 mm Vor der Montage des Kochfelds zu beachten: Die Arbeitsplatte muss rechtwinklig und eben sein und die Platzanforderungen dürfen durch nichts beeinträchtigt werden. Die Arbeitsplatte muss aus einem hitzebeständigen Material bestehen. Wenn das Kochfeld über einem Ofen montiert wird, muss dieser einen integrierten Kühllüfter haben. Die Installation muss alle geforderten Abstände sowie sämtliche Normen und Vorschriften einhalten.DE-25 Um das Gerät vollständig von der Netzstromversorgung abzutrennen, muss ein geeigneter Trennschutzschalter entsprechend den

Vorschriften und Bestimmungen vorgesehen und installiert sein. Der Trennschutzschalter muss eine Bauartzulassung haben und an allen Polen einen 3 mm breiten Kontakttrennungsspalt erzeugen (oder in allen aktiven [Phase] Leitern, sofern die geltenden Bestimmungen dies zulassen). Der Trennschutzschalter muss für den Benutzer des Induktionskochfelds jederzeit schnell erreichbar sein. Bei Fragen bezüglich der Montage wenden Sie sich an die zuständigen Behörden. Versehen Sie die an das Kochfeld angrenzenden Wände mit hitzebeständi- gen und leicht zu reinigenden Oberflächen (z. B. Keramikfliesen). Nach der Montage des Kochfelds zu beachten: Das Netzkabel darf nicht durch Schranktüren oder Schubladen zugänglich sein. Es gelangt ausreichend Frischluft von außen an die Unterseite des Kochfelds. Wenn das Kochfeld über einer Schublade oder einem Unterschrank montiert wird, muss an der Unterseite des Kochfelds eine Wärmeschutzbarriere angebracht werden. Der Trennschutzschalter ist für den Benutzer leicht erreichbar Vor dem Anbringen der Befestigungsklammern: Legen Sie das Gerät auf eine stabile, ebene Unterlage (Verpackung verwenden). Achten Sie darauf, dass die hervorstehenden Bedienelemente keinem Druck ausgesetzt werden. Anpassen der Halterungsposition: Fixieren Sie das Kochfeld nach der Montage, indem Sie es mit den vier Halterungen unten am Kochfeld an der Arbeitsplatte festschrauben (siehe Abbildung).

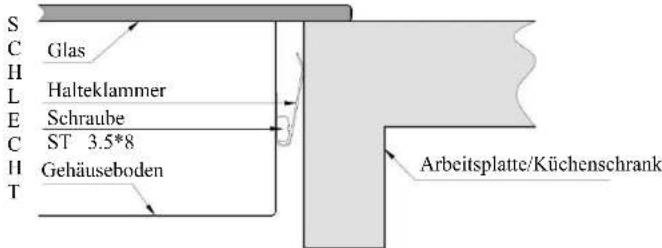

Schraube Halterung Schraubenloch Gehäuseboden DE-26

Gehäuseboden Arbeitsplatte/Küchenschrank

1. Das Induktionskochfeld muss von einem qualifizierten Fachmann montiert

werden. Wir können über unseren Kundendienst Fachpersonal bereitstellen. Versuchen Sie keinesfalls, die Montage selbst durchzuführen.

2. Das Kochfeld darf nicht direkt über einem Geschirrspüler, Kühlschrank,

Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner montiert werden, weil es durch die Feuchtigkeit zu Schäden an der Elektronik kommen kann.

3. Das Induktionskochfeld ist so zu montieren, dass eine ausreichende

Wärmeabfuhr und damit ein zuverlässiger Betrieb gewährleistet ist.

4. Angrenzende Wände und der Bereich über der Kochzone müssen

hitzebeständig sein.

5. Um Schäden zu vermeiden, müssen Arbeitsplatten mit Schichtaufbau

hitzebeständig sein. Anschluss des Kochfelds an die Netzstromversorgung Dieses Kochfeld muss von einem qualifizierten Fachmann an die Netzstromversorgung angeschlossen werden. Überprüfen Sie vor dem Anschließen des Kochfelds an die Netzstromversorgung:

1. dass die vorhandene Elektroanlage für die Leistungsaufnahme des Kochfelds

2. dass die Netzspannung den Angaben auf dem Typenschild entsprechen;

3. dass die vorhandenen Stromkabel für die auf dem Typenschild angegebene Last

ausgelegt sind. Verwenden Sie für den Anschluss des Kochfelds an die Netzstromversorgung keine Adapter, Reduzierer oder Abzweige, weil andernfalls Überhitzungs- und Brandgefahr besteht. Das Netzstromkabel darf eine heißen Teile berühren und muss so gelegt werden, dass seine Temperatur an keiner Stelle 75˚C überschreitet. Lassen Sie einen Elektriker überprüfen, ob die vorhandene Elektroinstallation ohne Veränderungen benutzt werden kann. Änderungen jeglicher Art dürfen nur von einem Elektriker vorgenommen werden.DE-27 Schwarz Braun Grau Blau Gelb/Grün Die Stromversorgung sollte in Übereinstimmung mit der entsprechenden Norm oder über einen einpoligen Leistungsschalter angeschlossen werden. Das Anschlussverfahren ist unten dargestellt. Sollte das Kabel beschädigt sein oder ersetzt werden müssen, muss die Eingang Netzkabel

von einem Kundendienstmitarbeiter mit entsprechenden Werkzeugen vorgenommen werden, um Unfälle zu vermeiden. Falls das Gerät direkt an die Netzstromversorgung angeschlossen wird, muss ein omnipolarer Trennschutzschalter mit einer Kontaktöffnung von mindestens 3 mm installiert werden. Der Installateur muss sicherstellen, dass der Anschluss korrekt vorgenommen wurde und den Sicherheitsvorschriften entspricht. Das Kabel darf weder geknickt noch gequetscht werden. Das Kabel muss regelmäßig kontrolliert und darf nur von einem autorisierten Techniker ausgetauscht werden. Dieses Gerät ist entsprechend der EU-Richtlinie 2012/19/EU für Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Unter die WEEE fallende Elektro- und Elektronik-Altgeräte enthalten sowohl umweltschädliche Stoffe (die negativen Folgen für die Umwelt verursachen) als auch wiederverwendbare Grundstoffe. Es ist wichtig, dass die Elektro- und Elektronik-Altgeräte einer spezifischen Behandlung unterzogen werden, um die Schadstoffe korrekt zu entfernen und zu entsorgen und alle Materialien zurückzugewinnen. Jeder kann dazu beitragen, dass Altelektrogeräte nicht zu einem Umweltproblem werden. Daher sollten unbedingt einige Grundregeln beachtet werden: Elektro- und Elektronik-Altgeräte dürfen nicht als Hausmüll entsorgt werden; Elektro- und Elektronik-Altgeräte sollten in speziellen Sammelstellen entsorgt werden, die von der Stadtverwaltung oder einem registrierten Unternehmen verwaltet werden. In vielen Ländern sind inländische Sammlungen für große Elektro- und Elektronik- Altgeräte verfügbar. Bei Kauf eines neuen Geräts können Altgeräte möglicherweise an Händler, die einen kostenlosen 1-zu-1-Umtausch vornehmen müssen, zurückgegeben werden, solange das Gerät dem selben Typ entspricht und über die gleichen Funktionen wie das bereitgestellte Gerät verfügt. DE-28 Produktinformationen für Haushalts-Elektrokochfelder gemäß der Verordnung (EU) Nr. 66/2014 der Kommission Position Symbol Wert Einheit Modellbezeichnung Kochfeldtyp HI642CTT/1 : Elektro- kochfeld Anzahl der Kochzonen und/oder - bereiche Zonen 4 Bereiche Heiztechnologie (Induktions- kochzonen und -kochbereiche, Strahlungs- kochzonen, Kochplatten) Induktions- kochzonen Induktionsko- chen Kochbe- reich

Strahlungs- kochbereiche feste Platten Bei runden Kochzonen oder - bereichen: Durchmesser der nutzbaren Fläche pro elektrisch beheizter Kochzone, abgerundet auf 5 mm Hinten links

- cm Vorn links Ø 18,0 cm Vorn Mitte Ø - cm Vorn rechts

18,0 cm Bei nicht runden Kochzonen oder -bereichen: Länge und Breite der nutzbaren Fläche pro elektrisch beheizter Kochzone, abgerundet auf 5mm Hinten links

- cm Schwarz Braun Grau Blau Gelb/Grün Eingang NetzkabelDE-29 Mitte links

Leistungsaufnahme pro Kochzone oder -bereich pro kg Hinten links EC Elekt- rokochen 193,5 Wh/kg Hinten Mitte EC Elekt- rokochen

Wh/kg Vorn rechts EC Elekt- rokochen 195,6 Wh/kg Leistungsaufnahme des Kochfelds pro kg Elektro- kochfeld 194,7 Wh/kg Angewandter Standard: EN 60350-2 Elektrische Haushaltskochgeräte - Teil 2: Kochfelder - Methoden zur Leistungsmessung Energiespartipps:

• Um die beste Effizienz Ihres Kochfelds zu erreichen, platzieren Sie das Kochgeschirr bitte in der Mitte der Kochzone.

• Mit einem Deckel verringern Sie die Garzeit und sparen Energie.

• Verwenden Sie möglichst wenig Wasser oder Fett, um die Garzeiten zu reduzieren.

• Beginnen Sie mit einer hohen Leistungseinstellung und verringern Sie diese, wenn das Gargut durchgehend erhitzt ist.
