Tipo di prodotto	Binocolo
Marca	Steiner
Modello	Wildlife 8x24
Ingrandimento	8x
Diametro dell'obiettivo	24 mm
Campo visivo	Non specificato nelle istruzioni (stima: ~130 m a 1000 m)
Distanza minima di messa a fuoco	Circa 2 m (con Sports-Auto-Focus PLUS)
Tipo di messa a fuoco	Sports-Auto-Focus (o Fast-Close-Focus a seconda della versione)
Regolazione diottrica	Sì, sugli oculari
Distanza interpupillare regolabile	Sì, tramite articolazione
Oculari regolabili	Sì, varie posizioni (ergonomica, cilindrica, per occhiali)
Alimentazione	Nessuna (tranne versione bussola con pila)
Impermeabilità	Sì, impermeabile all'immersione
Rivestimento in gomma	Sì, trattato per resistenza UV
Accessori inclusi	Cinghia, custodia protettiva, copriobiettivi (ClicLoc)
Numero di serie	Presente sull'asse o sulla lente
Manutenzione delle lenti	Spolverare con un pennello, pulire con un panno morbido (eventualmente umido)
Manutenzione della gomma	Sciacquare con acqua saponata, utilizzare uno spray detergente per cruscotto
Sicurezza	Non guardare mai il sole con il binocolo
Parti soggette a usura non coperte dalla garanzia	Rivestimento in gomma, tracolla, oculari, copriobiettivi
Servizio clienti (Germania)	Tel. [phone], email: [e-mail]
Sito web	www.steiner.de

Domande frequenti - Wildlife 8x24 Steiner

Come fissare la cinghia di trasporto?

Con il sistema ClicLoc, premere il perno del rivestimento in gomma per sbloccare, quindi inserire la chiusura ruotando il perno verso l'esterno fino allo scatto. Senza ClicLoc, far passare la cinghia nell'occhiello e stringere la fibbia scorrevole.

Come regolare la distanza interpupillare?

Articolare l'asse centrale fino ad ottenere un'immagine rotonda e nitida. La distanza tra i vostri occhi è così regolata.

Come regolare gli oculari?

Gli oculari possono essere regolati in diverse posizioni: ergonomica (per il massimo comfort), cilindrica (standard) o ribaltata (per portatori di occhiali). Ruotarli fino alla posizione desiderata.

Come mettere a fuoco con Sports-Auto-Focus?

Impostare le correzioni diottriche su 0. Scegliere un oggetto distante (200 m), coprire l'occhio sinistro, quindi ruotare la correzione diottrica dell'oculare destro per una visione nitida. Ripetere per l'occhio sinistro. La messa a fuoco rimane nitida da 20 m all'infinito.

Cosa fare se vedo sfocato da vicino?

Con Sports-Auto-Focus PLUS, ruotare brevemente la ghiera di messa a fuoco per regolare la nitidezza da 2 m. Se il problema persiste, verificare la regolazione diottrica.

Come pulire le lenti?

Rimuovere prima la polvere con un pennello morbido. Pulire poi con un panno morbido (eventualmente umido) per evitare graffi. Per l'acqua salata, sciacquare con acqua dolce e asciugare.

Posso guardare il sole con questo binocolo?

No, non guardare mai direttamente il sole con un binocolo. Ciò può danneggiare gravemente la vista, persino causare cecità totale.

Come cambiare la pila della bussola (se presente)?

Aprire il vano pile, sostituire la pila esausta con una nuova rispettando le polarità. Richiudere bene il coperchio per garantire l'impermeabilità.

Dove si trova il numero di serie?

A seconda del modello, si trova all'estremità anteriore dell'asse centrale, sotto l'asse, o nella lente dell'obiettivo. Permette di identificare il binocolo in caso di smarrimento o furto.

Come mantenere il rivestimento in gomma?

Sciacquare il binocolo con acqua corrente e sapone liquido se necessario. Per sigillare le microfessure dovute ai raggi UV, applicare uno spray detergente per cruscotto o un prodotto di cura per plastica Nigrin.

MANUALE UTENTE Wildlife 8x24 Steiner

Vivere momenti indimenticabili

Istruzioni per l'uso

Congratulations, avete acquistato un binocolo STEINER! Godetevi la vista di momenti meravigliosi. Gii

accessori compresi nella fornitura possono essere utilizzati come desiderate. L'utilizzo corretto è il pre

supposto per poter godere per decenni di quello strumento di precisione. Per questa ragione, prima di utilizzato lo

strumento per la prima volta vi preghiamo di leggere le pagine seguenti.

Modelli con prisma retto

Modelos de Techo

Moden C npn3moi Roof

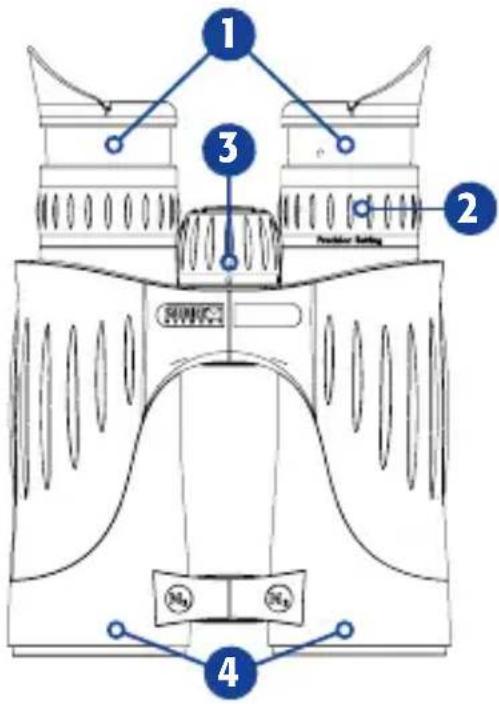

Erläuterung Porro-Modelle / Explanation for the Porro models / Explication des Prismes de porro / Spiegazione dei modelli con prisma di Porro / Descripción de los modelos de Porro / Погения К модаям с пизмен Рорpo

1 Okular mit Augenmuschel, Ocular with eyecup, Oculaire à oeillere, Oculare con conchiglia oculare, Ocular con tapón ocular, Okylnp c harrna3nkom
2 Dioptriausgleich, Dioptre setting, Correction dioptrique, Regolazione diottrica, Compensador de dioptrias, KoppeKTop dnoontpni
3 Fokussierrad, Focssing wheel, Molette de mise au point, Ghiera di messa a fuoco, Rueda de enfoque, OkucnpoBouhmy MaxOBuOK
4 Objektiv, Objective, Objectif, Obiettivo, Objetivo, 06beKTHB

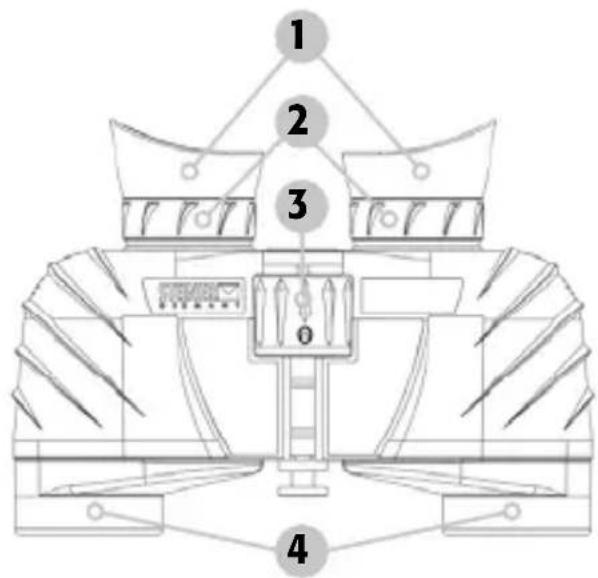

Erläuterung Dachkant-Modelle / Explanation for the roof models / Explication des modèles Prismes en toit / Spiegazione dei modelli con prisma retto / Descripción de los modelos de Techo / Пожсану К модалам с пизмоу Roof

Okular mit Augenmuschel, Ocular with eyecup, Oculaire à oeille, Oculare con conchiglia oculare, Ocular con tapón ocular, Okyarnp c Hargna3HnKoM
Dioptriausgleich, Dioptre setting, Correction dioptrique, Regolazione diottrica, Compensador de dioptrias, Koppektop duontpn
Fokussierrad, Focussing wheel, Molette de mise au point, Ghiera di messa a fuoco, Rueda de enfoque, OkucpoBHy MxOBuOK
4 Objektiv, Objective, Objectif, Obiettivo, Objetivo, 06beKTHB

Vivere momenti indimenticibili

Istruzioni per l'uso

Applicazione del supporto a cinghia:

Con problema ClicLoc:

Per scogiere lo spallaccio, esercitare una pressione sul punto indicato dell'armatura in gomma, sbloccandoosi la chiusura Ora la chiusura e sbloccata.A Anything puto è possibile togliere o inseire la chiusura a scatto. Il nasetto della chiusura a scatto guarda sempre all'esterno, e quando lo si inseisce si deve udire lo scatto.

Senza problema ClicLoc:

Staccare un'estremità della cinghia dal passante di scorrimento, quando infilarla dall'alto attraverso l'occhio del binocolo ②. Quindi, tirare nuovamente la cinghia a spalla indietro nel passante di scorrimento, e tenerla tirando. L'altra estremità della cinghia si fissa allo stesso modo.

Fissaggio dell'involucro protettivo in neoprene e della copertura antipioggia:

Assieme al vostro binocolo possono essere forniti diversi sistemi di protezione alla pioggia, che vengono fissati alla cinghia a spalla. Nel caso dell'involucro protettivo in neoprene, fare attenzione a che il taglio a semicerchio del cappuccio si trovi sopra la ghiera di messa a fuoco 3. Nel caso della copertura antipioggia, il supporto a cinghia può essere inflato lateralmente nell'occhio appositamente aperto 4.

Fissaggio della calotta di protezione dell'obiettivo:

Se il vostro binocolo è dotato di calotta di protezione dell'obiettivo ClicLoc a incastro, per staccare la calotta fare brevamente pressione sull'incavo visibile ed estrarre la calotta dal suo attacco 5. Per incastrarla nuovamente, riportare il collegamento a scatto nell'attacco fino a che non si sente lo scatto e quello non si incastra con sicurezza. Per rimuovere le calotte di protezione dell'obiettivo fissate all'asse centrale, tirarle lungo l'asse centrale stessa 6.

Regolazione della distance tra gli occhi e conchiglia oculare:

Regolare la distance tra gli occhi:

Piegando il binocolo sull'asse centrale siaggiusta la distance individuale tra gli occhi, in modo da poter videere un'immagine rotonda.

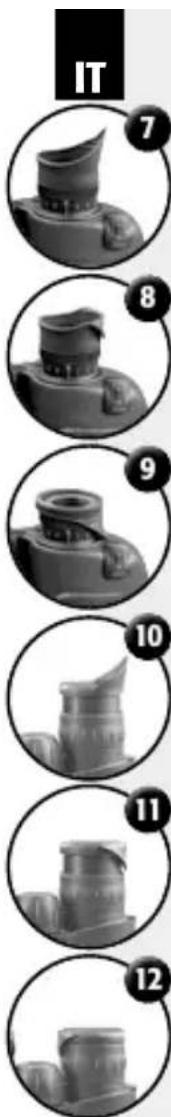

Per poter guardare al migliorio attraverso il vostro binocolo STEINER, potete regolare le conchiglie oculari in diverse posizioni:

Regolare le consortile oculari (modelli con ErgoFlex e consortile oculari ergonomiche): Ergonomiche 7, cilindriche 8 o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari cilindriche): cilindriche 8, o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari girevoli): ergonomiche 7, cilindriche 8, o per chi porta gli occhi ali 9.

Messa a fuoco:

Binocoli con prisma di Porro con Sports-Auto-Focus (vedere anche legenda):

Impostando entrambé le regolazioni diottriche a "0" la vista sare sempre nitida, da circa 20 m all'infinite. Se sono non fosse, è presente un difetto visivo di uno o di entrambi gli occhi, per cui è necessario adattare l'ottica.

1. Scegliere un oggett o lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o con la sua calotta di copertura, e guardare atraverso il binocolo.
3. A quello punto, ruotare la regolazione diottrica nell'oculare destro fino a che l'occhio non vede in modo completamente biane e nitido.
4. Ripetere il processo per l'occhio sinistro. Ora si vede sempre nitidamente a partire da 20 metri.

Una volta impostata l'acutezza visiva individuale (vedere Sports-Auto-Focus), nei modelli Sports-Auto-Focus PLUS avete inoltre la possibilità di mettere a fuoco oggetti nella zona vicina (dai 2 m di distance) con un breve movimento alla ghiera di messa a fuoco 13.

Binocolo con prisma retto con Fast Close Focus (vedere anche legenda):

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o eventualmente con la sua calotta di copertura fornita, e guardareattraverso il binocolo.
3. A quello punto, ruotare la ghiera di messa a fuoco fino a che l'occhio destro non vede in modo Completely che sono e nitido.
4. Per regolare la meta sinistra del binocolo, copire l'obiettivo destro e guardareattraverso il binocolo.Quindi ruotare la regolazione diottrica all'oculare sinistro,fino a che non si vede nitidamente lo stesso oggetto.
5. Ora, ruotando la vite della Ghiera di messa a fuoco, è possible mettere a fuoco il binocolo sulle distance e ottenere immagini eccezionamente nitide e brillanti.

Nota: nei modelli Discovery si ha la regolazione diottrica su entrambi gli oculari.

Impostazioni della bussola:

Illuminatione della bussola:

Nei binocoli marini STEINER con bussola integrata, sul lato dell'alloggiamento della bussola si trova un pulsante 14 che permette di illuminare la visualizzazione della bussola nell'oculare in condizioni di oscurita. Basta tenere premuto il relativo pulsante. Per poter utilizzato la bussolaanche la notte, l'illuminazione della bussola è dotata di batteria.

Sostituzione della batteria:

Per poter utilizzato la bussola ancche la notte, l'illuminazione della bussola è dotata di batteria. Per sostituirla, procedere come segue:

Apriere il vano batterie 15. Ora, sostituire la batteria usata / le batterie usate con una batteria nuova / con batterie nuove, facendo attenzione a posizionare correttamente i poli positivi e negativi. Nel chiudere il coperchio del vano batterie, fare attenzione a fermarlo bene al fine di evitare che possa penetrare acqua all'interno.

Tutela dell'ambiente: non smaltire le batterie scariche con i rifiuti domestici 16. Informarsi sulle disposizioni vigenti sulla raccolta differenziate di vecchi dispositivi elettrici ed elettronici nella propria regione.

Prodotti con scala graduata di precisione integrata:

e molto ben visibile e permette di effettuare misurazioni in metri o piedi (0,33m)

Esempio di misurazione:

rotta. Sulla Scala numerica della Scala gra-calcolaresiottiene dallamisuraeffettiva,nel

Pulizia / cura eindicazioni importanti sul prodotto:

Pulizia del binocolo:

Rimuovere la polvere e la sporcizia grossolana dalle lenti con un pennello. Quindi, per pulire le lenti, utilizzato esclusivamente un panno morbido, eventualmente umido, poiché altrimenti si potrebbero graffiare. Togliere l'acqua salata con un panno umido, e in seguito asciugare i componenti ottici strofinandoli con un panno.

Cura dell'armatura in gomma: I binocoli impermeabili all'acqua sotto pressione possono essere puliti con sapone liquido e molto l'acqua corrente. Per chiudere piccole fenditure che possono essere causate dai raggi UV, l'armatura in gomma andrebbe trattata con spray Cockpit o il prodotto per la cura della plastica Nigrin.

Numero di seri del prodotto:

Ciacun binocolo STEINER ha un suo numero di serie. Il numero permette di risalire alla data di produzione. Inoltre è possibile identificare il vostro binocolo (previa sua registrazione al除去 internet di STEINER) in caso di perdita o furto. Il numero di series del vostro binocolo (a seconda del modello) si trova all'estremità anteriore dell'asse del binocolo 18, tra gli obietti, sull'asse del binocolo lato inferiore 19 o sulla lente dell'obiettivo 20.

Importante indicationesa sicuturezza:

Non guardare mai con il binocolo direttamente verso il sole 2! Puo causare gravi danniagli occhi,anche con possibilità di perdita della vista!

Inoltre Vi preghiamo di tener conto che la garanzia non include i pezzi particolaremente soggetti all'usura, come ad esempio il rivestimento in gomma, la tracolla, gli oculari o i copri oculari. In caso di problemi con l'utilizzo del binocolo rivolgetevi ad un rivenditore specializzato di fiducia oppure, per la Germania, contattate il nostro Servizio Clienti Nazionale al numero di Telefono: [phone].
