Tipo di prodotto	Binocolo
Marca	Steiner
Modello	ShadowQuest
Sistema di messa a fuoco	Sports-Auto-Focus (modelli Porro) o Fast-Close-Focus (modelli a prisma a tetto)
Correzione diottrica	Regolabile su uno o due oculari a seconda del modello
Regolazione interpupillare	Tramite articolazione dell'asse centrale
Paraluce	Regolabili in posizione ergonomica, cilindrica o per portatori di occhiali
Bussola integrata	Su alcuni modelli, con illuminazione per uso notturno
Alimentazione della bussola	1 pila (tipo non specificato)
Cinghia di trasporto	Con sistema ClicLoc (su alcuni modelli) o anello scorrevole
Custodia protettiva in neoprene	In dotazione, con copriobiettivo antipioggia
Copriobiettivi	ClicLoc rimovibili
Impermeabilità	Binocolo impermeabile all'immersione
Pulizia delle lenti	Con un pennello poi un panno morbido, eventualmente umido
Manutenzione della gomma	Detergente aerosol per cruscotto o prodotto per la cura della plastica
Numero di serie	Sull'asse tra gli obiettivi, sotto l'asse o nella lente
Sicurezza	Non guardare mai il sole
Garanzia	Parti soggette a usura (gomma, tracolla, oculari, copriobiettivi) escluse
Servizio clienti	Steiner-Optik GmbH, telefono: [phone]

Domande frequenti - ShadowQuest Steiner

Come fissare la cinghia di trasporto sul binocolo Steiner ShadowQuest?

Se il vostro binocolo è dotato del sistema ClicLoc, premere il perno della guaina in gomma per sbloccare la chiusura, quindi inserire la cinghia assicurandosi che il perno sia rivolto verso l'esterno e scatti con un clic. Altrimenti, rimuovere un'estremità della cinghia dall'anello, farla passare attraverso l'occhiello dall'alto, quindi reinserirla nell'anello e stringere.

Come regolare la distanza interpupillare?

Articolare l'asse centrale del binocolo fino a vedere un'unica immagine rotonda. La distanza interpupillare viene così regolata in base alla distanza tra i vostri occhi.

Come regolare gli oculari per i portatori di occhiali?

Ruotare o abbassare gli oculari per ottenere la posizione cilindrica (posizione 9) che consente di appoggiare gli occhiali contro gli oculari. I modelli ErgoFlex offrono anche una posizione ergonomica e una posizione per portatori di occhiali.

Come utilizzare lo Sports-Auto-Focus?

Impostare le due correzioni diottriche su 0. Per un deficit visivo, coprire un occhio e regolare la correzione diottrica dell'altro oculare fino alla nitidezza perfetta su un oggetto distante (200 m). Il binocolo rimane nitido da 20 m all'infinito.

Come illuminare la bussola integrata?

Premere il pulsante situato sul lato del corpo della bussola per accendere l'illuminazione del display nell'oculare. Tenerlo premuto per un'illuminazione continua.

Come cambiare la pila della bussola?

Aprire il vano batteria (riferimento 15 nel manuale). Sostituire la pila usata con una nuova rispettando la polarità. Richiudere bene il coperchio per preservare l'impermeabilità.

Come pulire le lenti del binocolo?

Rimuovere prima la polvere con un pennello, poi asciugare le lenti con un panno morbido, eventualmente umido. Per i binocoli impermeabili, sciacquare la gomma con sapone liquido e acqua.

Dove si trova il numero di serie del binocolo Steiner ShadowQuest?

Il numero di serie può trovarsi all'estremità anteriore dell'asse centrale tra gli obiettivi, sotto l'asse, o nella lente dell'obiettivo a seconda del modello.

Cosa fare in caso di problemi con il mio binocolo?

Contattare il servizio clienti Steiner al [phone] (Germania) o via email a [e-mail]. Le parti soggette a usura non sono coperte dalla garanzia.

Qual è la garanzia del binocolo Steiner ShadowQuest?

La garanzia non copre le parti soggette a usura come le guaine in gomma, tracolle, paraluce degli oculari o copriobiettivi. Per altri difetti, contattare il servizio clienti.

MANUALE UTENTE ShadowQuest Steiner

Vivere momenti indimenticabili

Istruzioni per l'uso

Congratulazioni, avete acquistato un binocolo STEINER! Godetevi la vista di momenti meravigliosi. Gli accessori compresi nella fornitura possono essere utilizzati come desiderate. L'utilizzo corretto è il preper poter godere per decenni di questo strumento di precisione. Per questa ragione, prima di utilizzare lo per la prima volta vi preghiamo di leggere le pagine seguenti.

Vivere momenti indimenticabili Istruzioni per l'uso

Applicazione del supporto a cinghia:

Con sistema ClicLoc:

Per sciogliere lo spallaccio, esercitare una pressione sul punto indicato dell'armatura in gomma, sbloccando così la chiusura ①. Ora la chiusura è sbloccata. A questo punto è possibile togliere o inserire la chiusura a scatto. Il nasetto della chiusura a scatto guarda sempre all'esterno, e quando lo si inserisce si deve udire lo scatto.

Senza sistema ClicLoc:

Staccare un'estremità della cinghia dal passante di scorrimento, quindi infilarla dall'alto attraverso l'occhio del binocolo ②. Quindi, tirare nuovamente la cinghia a spalla indietro nel passante di scorrimento, e tenderla tirando. L'altra estremità della cinghia si fissa allo stesso modo.

Fissaggio dell'involucro protettivo in neoprene e della copertura antipioggia:

Assieme al vostro binocolo possono essere forniti diversi sistemi di protezione dalla pioggia, che vengono fissati alla cinghia a spalla. Nel caso dell'involucro protettivo in neoprene, fare attenzione a che il taglio a semicerchio del cappuccio si trovi sopra la ghiera di messa a fuoco ③. Nel caso della copertura antipioggia, il supporto a cinghia può essere infilato lateralmente nell'occhio appositamente aperto ④.

Fissaggio della calotta di protezione dell'obiettivo:

Se il vostro binocolo è dotato di calotta di protezione dell'obiettivo ClicLoc a incastro, per staccare la calotta fare brevemente pressione sull'incavo visibile ed estrarre la calotta dal suo attacco ⑤. Per incastrarla nuovamente, riportare il collegamento a scatto nell'attacco fino a che non si sente lo scatto e questo non si incastra con sicurezza. Per rimuovere le calotte di protezione dell'obiettivo fissate all'asse centrale, tirarle lungo l'asse centrale stessa ⑥.

Regolazione della distanza tra gli occhi e conchiglia oculare:

Regolare la distanza tra gli occhi:

Piegando il binocolo sull'asse centrale si aggiusta la distanza individuale tra gli occhi, in modo da poter vedere un'immagine rotonda.

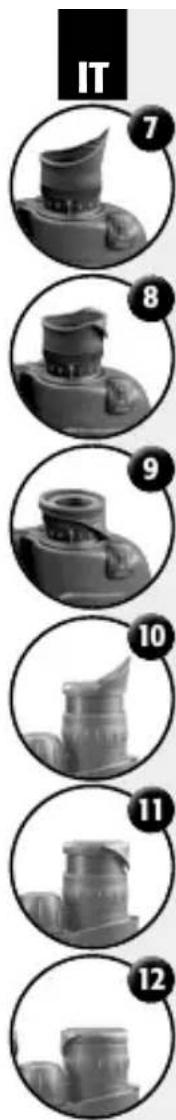

Per poter guardare al meglio attraverso il vostro binocolo STEINER, potete regolare le conchiglie oculari in diverse posizioni:

Regolare le conchiglie oculari (modelli con ErgoFlex e conchiglie oculari ergonomiche): Ergonomiche 7, cilindriche 8 o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari cilindriche): cilindriche 8, o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari girevoli): ergonomiche 7, cilindriche 8, o per chi porta gli occhi ali 9.

Messa a fuoco:

Binocoli con prisma di Porro con Sports-Auto-Focus (vedere anche legenda):

Impostando entrambe le regolazioni diottriche a "0" la vista sarà sempre nitida, da circa 20 m all'infinito. Se così non fosse, è presente un difetto visivo di uno o di entrambi gli occhi, per cui è necessario adattare l'ottica.

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o con la sua calotta di copertura, e guardare attraverso il binocolo.
3. A questo punto, ruotare la regolazione diottrica nell'oculare destro fino a che l'occhio non vede in modo completamente chiaro e nitido.
4. Ripetere il processo per l'occhio sinistro. Ora si vede sempre nitidamente a partire da 20 metri.

Una volta impostata l'acutezza visiva individuale (vedere Sports-Auto-Focus), nei modelli Sports-Auto-Focus PLUS avete inoltre la possibilità di mettere a fuoco oggetti nella zona vicina (dai 2 m di distanza) con un breve movimento alla ghiera di messa a fuoco 13.

Binocolo con prisma retto con Fast Close Focus (vedere anche legenda):

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o eventualmente con la sua calotta di copertura fornita, e guardare attraverso il binocolo.
3. A questo punto, ruotare la ghiera di messa a fuoco fino a che l'occhio destro non vede in modo completamente chiaro e nitido.
4. Per regolare la metà sinistra del binocolo, coprire l'obiettivo destro e guardare attraverso il binocolo. Quindi ruotare la regolazione diottrica all'oculare sinistro, fino a che non si vede nitidamente lo stesso oggetto.
5. Ora, ruotando la vite della Ghiera di messa a fuoco, è possibile mettere a fuoco il binocolo sulle distanze e ottenere immagini eccezionalmente nitide e brillanti.
   Nota: nei modelli Discovery si ha la regolazione diottrica su entrambi gli oculari.

Impostazioni della bussola:

Illuminazione della bussola:

Nei binocoli marini STEINER con bussola integrata, sul lato dell'alloggiamento della bussola si trova un pulsante 14 che permette di illuminare la visualizzazione della bussola nell'oculare in condizioni di oscurità. Basta tenere premuto il relativo pulsante. Per poter utilizzare la bussola anche la notte, l'illuminazione della bussola è dotata di batteria.

Sostituzione della batteria:

Per poter utilizzare la bussola anche la notte, l'illuminazione della bussola è dotata di batteria. Per sostituirla, procedere come segue:

Aprire il vano batterie 15. Ora, sostituire la batteria usata / le batterie usate con una batteria nuova / con batterie nuove, facendo attenzione a posizionare correttamente i poli positivi e negativi. Nel chiudere il coperchio del vano batterie, fare attenzione a fermarlo bene al fine di evitare che possa penetrare acqua all'interno.

Tutela dell'ambiente: non smaltire le batterie scariche con i rifiuti domestici 16. Informarsi sulle disposizioni vigenti sulla raccolta differenziata di vecchi dispositivi elettrici ed elettronici nella propria regione.

Prodotti con scala graduata di precisione integrata:

è molto ben visibile 17 e permette di effettuare misurazioni in metri o piedi (0,33 m).

Esempio di misurazione:

rotta. Sulla scala numerica della scala gra- calcolaresiottiene dallamisura effettiva, nel

Pulizia / cura e indicazioni importanti sul prodotto:

Pulizia del binocolo:

Rimuovere la polvere e la sporcizia grossolana dalle lenti con un pennello. Quindi, per pulire le lenti, utilizzare esclusivamente un panno morbido, eventualmente umido, poiché altrimenti si potrebbero graffiare. Togliere l'acqua salata con un panno umido, e in seguito asciugare i componenti ottici strofinandoli con un panno.

Cura dell'armatura in gomma: I binocoli impermeabili all'acqua sotto pressione possono essere puliti con sapone liquido e sotto l'acqua corrente. Per chiudere piccole fenditure che possono essere causate dai raggi UV, l'armatura in gomma andrebbe trattata con spray Cockpit o il prodotto per la cura della plastica Nigrin.

Numero di serie del prodotto:

Ciascun binocolo STEINER ha un suo numero di serie. Il numero permette di risalire alla data di produzione. Inoltre è possibile identificare il vostro binocolo (previa sua registrazione al sito internet di STEINER) in caso di perdita o furto. Il numero di serie del vostro binocolo (a seconda del modello) si trova all'estremità anteriore dell'asse del binocolo 18, tra gli obiettivi, sull'asse del binocolo lato inferiore 19 o sulla lente dell'obiettivo 20.

Importante indicazione sulla sicurezza:

Non guardare mai con il binocolo direttamente verso il sole 21! Può causare gravi danni agli occhi, anche con possibilità di perdita della vista!

Inoltre Vi preghiamo di tener conto che la garanzia non include i pezzi particolarmente soggetti all'usura, come ad esempio il rivestimento in gomma, la tracolla, gli oculari o i copri oculari. In caso di problemi con l'utilizzo del binocolo rivolgetevi ad un rivenditore specializzato di fiducia oppure, per la Germania, contattate il nostro Servizio Clienti Nazionale al numero di telefono: [phone].

STEINER Nord America:

Partner di distribuzione

STEINER-OPTIK GmbH

Servizio clienti Germania:

Per ulteriori informazioni sull'impresa consultare il sito: www.steiner.de
