Type de produit	Jumelles
Marque	Steiner
Modèle	ShadowQuest
Système de mise au point	Sports-Auto-Focus (modèles Porro) ou Fast-Close-Focus (modèles à prisme en toit)
Correction dioptrique	Réglable sur un ou deux oculaires selon le modèle
Réglage interpupillaire	Par articulation de l'axe central
Œillères	Réglables en positions ergonomique, cylindrique ou pour porteurs de lunettes
Boussole intégrée	Sur certains modèles, avec éclairage pour une utilisation nocturne
Alimentation de la boussole	1 pile (type non précisé)
Sangle de transport	Avec système ClicLoc (sur certains modèles) ou boucle coulissante
Housse de protection néoprène	Fournie, avec capuchon anti-pluie
Caches d'objectifs	ClicLoc amovibles
Étanchéité	Jumelles étanches à l'immersion
Nettoyage des lentilles	Au pinceau puis chiffon doux, éventuellement humide
Entretien du caoutchouc	Nettoyant aérosol pour tableau de bord ou produit de soin pour plastique
Numéro de série	Sur l'axe entre les objectifs, sous l'axe ou dans la lentille
Sécurité	Ne jamais regarder le soleil
Garantie	Pièces d'usure (caoutchouc, bandoulière, œillères, capuchons) exclues
Service client	Steiner-Optik GmbH, téléphone : [phone]

FOIRE AUX QUESTIONS - ShadowQuest Steiner

Comment fixer la sangle de transport sur les jumelles Steiner ShadowQuest ?

Si vos jumelles sont équipées du système ClicLoc, appuyez sur le poinçon de la gaine caoutchouc pour déverrouiller la fermeture, puis insérez la sangle en veillant à ce que l'ergot soit tourné vers l'extérieur et s'enclenche avec un clic. Sinon, retirez une extrémité de la sangle de la boucle, passez-la dans l'œillet par le haut, puis replacez-la dans la boucle et serrez.

Comment régler la distance interpupillaire ?

Articulez l'axe central des jumelles jusqu'à ce que vous voyiez une seule image ronde. La distance interpupillaire est ainsi ajustée à votre écart entre les yeux.

Comment ajuster les œillères pour les porteurs de lunettes ?

Tournez ou rabattez les œillères pour obtenir la position cylindrique (position 9) qui permet de coller les lunettes contre les oculaires. Les modèles ErgoFlex offrent également une position ergonomique et une position pour porteurs de lunettes.

Comment utiliser le Sports-Auto-Focus ?

Réglez les deux corrections dioptriques sur 0. Pour une déficience visuelle, cachez un œil et ajustez la correction dioptrique de l'autre oculaire jusqu'à netteté parfaite sur un objet distant (200 m). Les jumelles restent nettes de 20 m à l'infini.

Comment éclairer la boussole intégrée ?

Appuyez sur le bouton situé sur le côté du corps de la boussole pour allumer l'éclairage de l'affichage dans l'oculaire. Maintenez-le enfoncé pour un éclairage continu.

Comment changer la pile de la boussole ?

Ouvrez le compartiment à piles (repère 15 dans la notice). Remplacez la pile usagée par une neuve en respectant la polarité. Refermez bien le couvercle pour préserver l'étanchéité.

Comment nettoyer les lentilles des jumelles ?

Enlevez d'abord la poussière avec un pinceau, puis essuyez les lentilles avec un chiffon doux, éventuellement humide. Pour les jumelles étanches, rincez le caoutchouc avec du savon liquide et de l'eau.

Où se trouve le numéro de série des jumelles Steiner ShadowQuest ?

Le numéro de série peut se trouver à l'extrémité avant de l'axe central entre les objectifs, en dessous de l'axe, ou dans la lentille de l'objectif selon le modèle.

Que faire en cas de problème avec mes jumelles ?

Contactez le service client Steiner au [phone] (Allemagne) ou par email à [e-mail]. Les pièces d'usure ne sont pas couvertes par la garantie.

Quelle est la garantie des jumelles Steiner ShadowQuest ?

La garantie ne couvre pas les pièces d'usure telles que les gainages en caoutchouc, bandoulières, bonnettes d'oculaires ou capuchons protecteurs. Pour les autres défauts, contactez le service client.

MODE D'EMPLOI ShadowQuest Steiner

Vivre des moments inoubliables

Notice d'utilisation

Nous vous félicitons de l'achat de ces jumelles STEINER ! Attendez-vous à découvrir des perspectives grandioses. Vous pouvez utiliser les accessoires fournis à votre convenance. Pour profiter longtemps de leur précision, il est indispensable de les manipuler correctement. Par conséquent, nous vous prions de lire les pages suivantes avant d'utiliser les jumelles pour la première fois.

Vivre des moments inoubliables

Notice d'utilisation

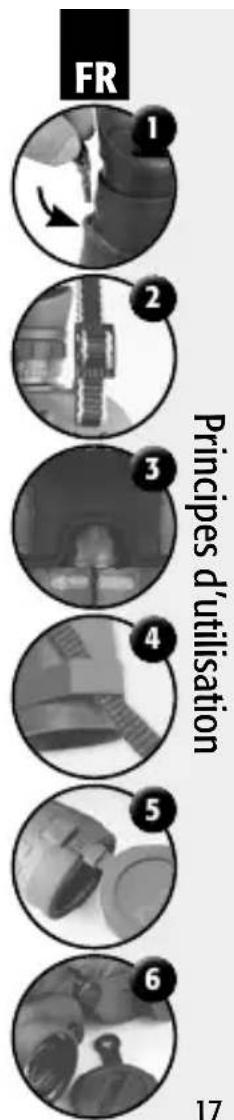

Avec le système clicloc :

Pour défaire la sangle de transport, appuyez sur le poinçon indiqué sur la gaine caoutchouc ①. La fermeture est alors déverrouillée. Vous pouvez à présent retirer la fermeture à clip ou l'introduire. L'ergot de la fermeture à clip doit toujours être tourné vers l'extérieur et faire un clic audible lorsqu'il est inséré.

Sans le système clicloc :

Retirez une extrémité de la sangle de la boucle coulissante, puis faites-la passer à travers l'œillet des jumelles ② par le haut. Glissez ensuite de nouveau la sangle de transport dans la boucle coulissante et serrez-la en tirant. Fixez la deuxième extrémité de la sangle de la même manière.

Fixation de la housse de protection néoprène et du capuchon anti-pluie :

Vos jumelles peuvent être fournies avec différents systèmes anti-pluie qui se fixent sur la sangle de transport. Lorsque vous utilisez des housses de protection néoprène, veillez à ce que la section semi-circulaire du capuchon se trouve au-dessus de la molette de mise au point ③. Dans le cas des capuchons anti-pluie, le support de sangle peut être enfilé sur le côté à travers l'œillet prévu à cet effet ④.

Fixation des caches d'objectifs :

Si vos jumelles sont équipées des caches d'objectifs ClicLoc à emboîter, appuyez brièvement sur le creux visible pour défaire les caches puis ôtez-les de leur support 5. Pour les remboîter, glissez de nouveau la fermeture à clip dans le support jusqu'à ce qu'elle s'enclenche en faisant un clic audible. Retirez les caches d'objectifs fixés sur l'axe central en les faisant passer par-dessus l'axe central 6.

Ajustement de la distance interpupillaire :

Votre distance entre les yeux se règle par articulation de l'axe central afin que vous voyiez une image ronde.

Pour garantir une vision parfaite avec vos jumelles steiner, les œillères peuvent être réglées dans différentes positions :

Réglage des œillères (modèles à ErgoFlex et œillères ergonomiques) :

Ergonomique ⑦, cylindrique ⑧, ou pour porteurs de lunettes ⑨.

Réglage des œillères (modèles à œillères cylindriques) :

Cylindrique 8, ou pour porteurs de lunettes 9.

Réglage des œillères (modèles à œillères rotatives) :

Ergonomique ⑦, cylindrique ⑧, ou pour porteurs de lunettes ⑨.

Jumelles porro à sports-auto-focus (voir légende) :

Réglez les deux corrections dioptriques sur « 0 » et veillez à toujours avoir une vision nette, de 20 m environ à l'infini. Si ce n'est pas le cas, vous avez une déficience visuelle à un œil ou aux deux yeux qui doit être corrigée.

1. Choisissez un objet éloigné avec le plus de détails possible (à une distance de 200 mètres environ).
2. Cachez l'objectif gauche avec votre main ou le cache d'objectif et regardez à travers vos jumelles.
3. Tournez maintenant la correction dioptrique sur l'oculaire droit jusqu'à ce que votre œil ait une vision parfaitement claire et nette.
4. Répétez la procédure pour l'œil gauche. À présent, votre vision est toujours nette à partir d'une distance de 20 mètres.

Jumelles porro à sports-auto-focus plus :

Une fois que vous avez ajusté votre acuité visuelle (voir Sports-Auto-Focus), le Sports-Auto-Focus PLUS vous offre aussi la possibilité de régler la netteté des objets se trouvant à proximité (à partir d'une distance de 2 m) en bougeant brièvement la molette de mise au point 13.

Jumelles avec prises en toit à fast-close-focus (voir légende) :

1. Choisissez un objet éloigné avec le plus de détails possible (à une distance de 200 mètres environ).
2. Cachez l'objectif gauche avec votre main ou le cache d'objectif, si fourni, et regardez à travers vos jumelles.
3. Tournez maintenant la molette de mise au point jusqu'à ce que votre œil droit ait une vision parfaitement claire et nette.
4. Pour régler la moitié gauche de vos jumelles, cachez l'objectif droit et regardez à travers vos jumelles. Puis tournez la correction dioptrique sur l'oculaire gauche jusqu'à ce que vous voyiez nettement le même objet.
5. En tournant la molette de mise au point, vous pouvez régler la mise au point de vos jumelles à distance afin d'obtenir des images d'une netteté et d'une brillance exceptionnelles. Remarque : la correction dioptrique des modèles Discovery se trouve sur les deux oculaires.

Éclairage de la boussole :

Les jumelles marines STEINER à boussole intégrée possèdent sur le côté du corps de la boussole un bouton vous permettant d'éclairer l'affichage de la boussole sur l'oculaire dans l'obscurité. À cet effet, il vous suffit de maintenir ce bouton appuyé. Pour pouvoir utiliser la boussole la nuit, l'éclairage de la boussole est doté d'une pile.

Changement de la pile :

Afin d'utiliser la boussole la nuit, l'éclairage de la boussole est équipée d'une pile. Pour la changer, procédez de la manière suivante :

Ouvrez le compartiment à piles 15. Remplacez la/les pile(s) usagée(s) par une/des neuve(s) en respectant le sens du pôle positif et négatif. Veillez à bien fermer le couvercle du compartiment à piles pour empêcher l'eau de pénétrer à l'intérieur.

Protection environnementale : ne jetez pas les piles vides dans les ordures ménagères. Renseignez-vous sur les réglementations en vigueur relatives au tri sélectif des appareils électriques et électroniques usagés dans votre pays.

Produits à réticule de précision intégré :

Il est très bien visible le 17 et fournit des mesures en mètres ou en pieds (0,33 m).

Exemple de mesure :

route. Sur l'échelle numérique du réticule,

multipliée par 1000. 10 m / 20 = 0,5 x 1000

Nettoyage de vos jumelles :

Enlevez la poussière et la saleté en surface sur les lentilles à l'aide d'un pinceau. Puis utilisez uniquement un chiffon doux, éventuellement humide, pour essuyer les lentilles afin d'éviter le risque de rayures. Essuyez l'eau salée à l'aide d'un chiffon humide, puis frottez le système optique avec un chiffon sec.

Entretien du gainage caoutchouté : les jumelles étanches à l'immersion peuvent être rincées avec du savon liquide et à l'eau courante. Pour colmater les petites fissures capillaires pouvant être occasionnées par le rayonnement UV, il est recommandé de traiter le gainage caoutchouté avec un nettoyant aérosol pour tableau de bord ou un produit de soin pour plastique Nigrin.

Toutes les jumelles STEINER sont pourvues d'un numéro de série individuel. Il permet d'en déterminer la date de production. Vos jumelles (après inscription sur le site Web de STEINER) peuvent être identifiées en cas de perte ou de vol. Le numéro de série de vos jumelles (suivant le modèle) se trouve sur l'extrémité avant de l'axe des jumelles, entre les objectifs 18, en dessous de l'axe des jumelles 19 ou dans la lentille de l'objectif 20.

Consigne de sécurité importante :

Ne regardez jamais directement le soleil avec vos jumelles 21 ! Ceci risquerait d'endommager gravement votre vue, voire causer une cécité totale !

Entretien, nettoyage et remarques

Veuillez tenir compte du fait que la garantie ne couvre pas les pièces d'usure telles que gainages en caoutchouc, bandoulières, bonnettes d'oculaires ou capuchons protecteurs. Si vous rencontrez des problèmes lors de l'utilisation de vos jumelles, adressez-vous à un revendeur de confiance ou contactez notre service clients national par téléphone au [phone].

STEINER-OPTIK GmbH

Service clients en Allemagne :

Tél.: [phone]

É-mail: [e-mail]

Service clients international :

Vous trouverez plus d'informations au sujet de l'entreprise sur : www.steiner.de
