BEDIENUNGSANLEITUNG Wildlife 8x24 Steiner

Grundlagen zur Bedienung

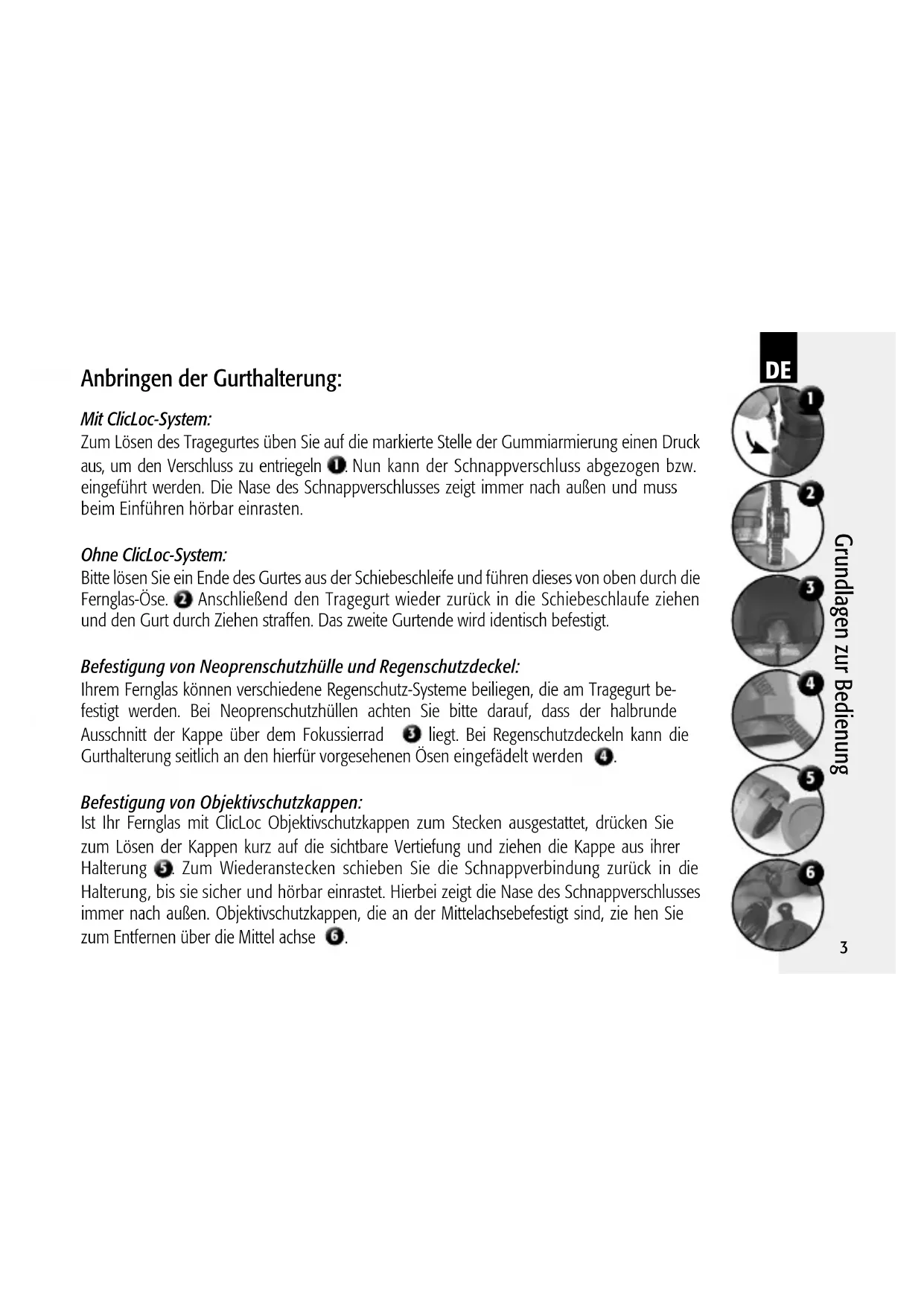

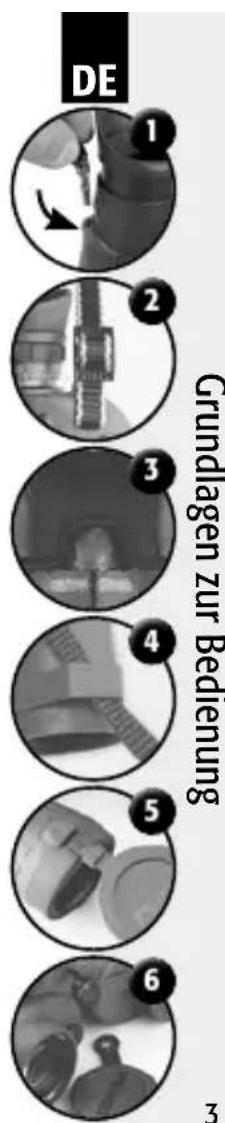

Anbringen der Gurthalterung: Mit ClicLoc-System: Zum Lösen des Tragegurtes üben Sie auf die markierte Stelle der Gummiarmierung einen Druck aus, um den Verschluss zu entriegeln

. Nun kann der Schnappverschluss abgezogen bzw. eingeführt werden. Die Nase des Schnappverschlusses zeigt immer nach außen und muss beim Einführen hörbar einrasten. Ohne ClicLoc-System: Bitte lösen Sie ein Ende des Gurtes aus der Schiebeschleife und führen dieses von oben durch die Fernglas-Öse.

Anschließend den Tragegurt wieder zurück in die Schiebeschlaufe ziehen und den Gurt durch Ziehen straffen. Das zweite Gurtende wird identisch befestigt. Befestigung von Neoprenschutzhülle und Regenschutzdeckel: Ihrem Fernglas können verschiedene Regenschutz-Systeme beiliegen, die am Tragegurt be- festigt werden. Bei Neoprenschutzhüllen achten Sie bitte darauf, dass der halbrunde Ausschnitt der Kappe über dem Fokussierrad

liegt. Bei Regenschutzdeckeln kann die Gurthalterung seitlich an den hierfür vorgesehenen Ösen eingefädelt werden

Befestigung von Objektivschutzkappen: Ist Ihr Fernglas mit ClicLoc Objektivschutzkappen zum Stecken ausgestattet, drücken Sie zum Lösen der Kappen kurz auf die sichtbare Vertiefung und ziehen die Kappe aus ihrer Halterung

. Zum Wiederanstecken schieben Sie die Schnappverbindung zurück in die Halterung, bis sie sicher und hörbar einrastet. Hierbei zeigt die Nase des Schnappverschlusses immer nach außen. Objektivschutzkappen, die an der Mittelachsebefestigt sind, zie hen Sie zum Entfernen über die Mittel achse

DE4 Grundlagen zur Bedienung

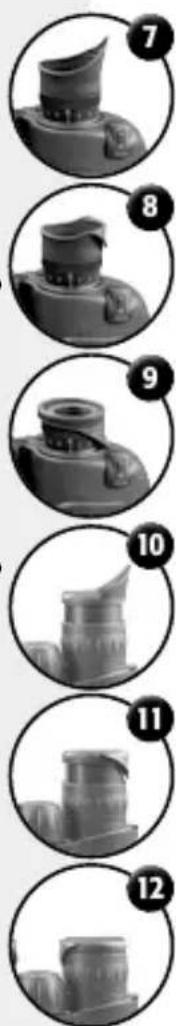

Anpassung von Augenabstand und Augenmuscheln: Augenabstand anpassen: Durch Abknicken des Fernglases über die Mittelachse wird der persönliche Augenabstand justiert, so dass Sie ein rundes Bild sehen können. Um den optimalen Blick durch ihr STEINER-Fernglas zu gewährleisten, können die Augenmuscheln in verschiedene Stellungen gebracht werden: Augenmuscheln einstellen (Modelle mit ErgoFlex und Ergonomischen Augenmuscheln): ergonomisch

, oder für Brillenträger

Augenmuscheln einstellen (Modelle mit zylindrischen Augenmuscheln): zylindrisch

, oder für Brillenträger

Augenmuscheln einstellen (Modelle mit Drehaugenmuscheln): ergonomisch

, oder für Brillenträger

Fokussierung: Porro-Fernglas mit Sports-Auto-Focus (siehe auch Legende): Den Dioptrieausgleich auf beiden Seiten auf „0“ stellen und immer scharf sehen – von ca. 20 m bis un endlich. Ist dies nicht der Fall, liegt eine Fehl sichtigkeit eines oder beider Augen vor, die angepasst werden muss.

1. Wählen Sie ein möglichst detailreiches, weit entferntes Objekt (Distanz ca. 200 Meter).

2. Verdecken Sie das linke Objektiv mit der Hand oder der Objektivschutzkappe und sehen

Sie durch Ihr Fernglas.

3. Drehen Sie nun den Dioptrienausgleich am rechten Okular, bis das Auge völlig klar und

4. Wiederholen Sie den Vorgang für das linke Auge. Nun sehen Sie ab 20 Meter immer scharf.5

Grundlagen zur Bedienung

Porro-Fernglas mit Sports-Auto-Focus PLUS: Ist die individuelle Sehschärfe eingestellt (siehe Sports-Auto-Focus), haben Sie beim Sports- Auto-Focus PLUS zusätzlich die Möglichkeit, Objekte im Nahbereich (ab 2m Entfernung), durch eine kurze Bewegung am Fokussierrad

scharfzustellen. Dachkant-Fernglas mit Fast-Close-Focus (siehe auch Legende):

1. Wählen Sie ein möglichst detailreiches, weitentferntes Objekt (Distanz ca. 200 Meter).

2. Verdecken Sie das linke Objektiv mit der Hand oder der eventuell beigefügten Objektiv-

schutzkappe und sehen Sie durch Ihr Fernglas.

3. Drehen Sie nun das Fokussierrad, bis das rechte Auge völlig klar und scharf sieht.

4. Zum Einstellen der linken Fernglashälfte verdecken Sie das rechte Objektiv und sehen Sie

durch Ihr Fernglas. Dann drehen Sie den Dioptrienausgleich am linken Okular, bis Sie das gleiche Objekt scharf sehen.

5. Durch Drehen am Fokussierrad lässt sich das Fernglas nun auf Entfernungen für beide Augen

scharf stellen und liefert überragend scharfe und brillante Bilder. Hinweis: Bei den Discovery Modellen finden Sie den Dioptrienausgleich auf beiden Okularen. Kompasseinstellungen: Kompassbeleuchtung: Bei STEINER-Marine-Ferngläsern mit eingebautem Kompass befindet sich an der Seite des Kompassgehäuses ein Knopf

, mit dem Sie die Kompassanzeige im Okular bei Dunkel heit beleuchten können. Dazu müssen Sie nur den entsprechenden Knopf gedrückt halten. Um den Kompass auch in der Nacht verwenden zu können, ist die Kompassbeleuchtung mit einer Batterie ausgestattet. DE6 Grundlagen zur Bedienung

Batteriewechsel: Zum Wechseln gehen Sie wie folgt vor: Öffnen Sie das Batteriefach

. Wechseln Sie nun die verbrauchte(n) Batterie(n) aus und beachten Sie hierbei die korrekte Zuordnung des Plus- bzw. Minus-Pols. Achten Sie beim Verschließen des Batteriefachs darauf, dieses fest zu verschließen, um ein Eindringen von Wasser zu verhindern. Umweltschutz: Entsorgen Sie leere Batterien nicht über Ihren Haushaltsabfall

. Infor- mieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten. Produkte mit integrierter Präzisionsstrichplatte: Sie ist sehr gut sichtbar

und liefert Mes sungen in Meter oder foot (0,33 m).

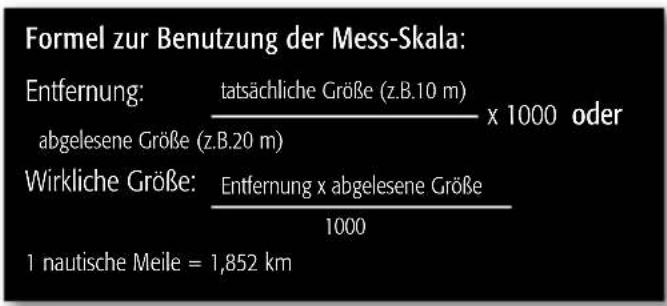

Messbeispiel: Ein 10 m hohes Boot kreuzt Ihren Kurs. Auf der Zahlenskala der Strichplatte liest man den Wert 20 ab. Die zu berechnende Entfernung ergibt sich aus der tatsäch- lichen Größe, in unserem Beispiel 10 m, geteilt durch die abgelesene Größe, in un- serem Beispiel 20 m, mal 1000. 10 m / 20 = 0,5 x 1000 = 500 m. Das Schiff ist also 500 m entfernt. Formel zur Benutzung der Mess-Skala: Entfernung: tatsächliche Größe (z.B.10 m) abgelesene Größe (z.B.20 m) x 1000 oder Wirkliche Größe: Entfernung x abgelesene Größe

1 nautische Meile = 1,852 km7 Pflege, Reinigung und Hinweise

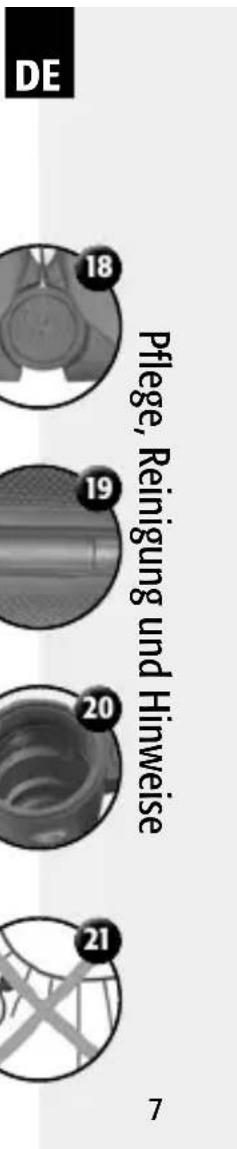

Reinigung/Pflege und wichtige Produkthinweise: Reinigung Ihres Fernglases: Entfernen Sie Staub und losen Schmutz auf den Linsen mit einem Pinsel. Danach benutzen Sie zum Abwischen der Linsen ausschließlich ein weiches, evtl. feuchtes Tuch, sonst können Kratzer entstehen. Wischen Sie Salzwasser mit einem feuchten Tuch ab – reiben Sie anschlie- ßend die Optik mit einem Tuch trocken. Pflege der Gummiarmierung: Druckwasserdichte Ferngläser können mit Flüssigseife und unter fließendem Wasser ab- gespült werden. Um kleinere Haarrisse zu schließen, die durch UV-Strahlung entstehen können, sollte die Gummiarmierung mit Cockpit-Spray oder Nigrin-Kunststoffpflege behan- delt werden. Produkt-Seriennummer: Jedes STEINER-Fernglas verfügt über eine eigene Seriennummer. Sie erlaubt den Rückschluss auf das Produktionsdatum. Auch kann Ihr Fernglas (nach erfolgter Registrierung auf der STEINER Website) bei Verlust oder Diebstahl identifiziert werden. Die Seriennummer Ihres Fernglases (modellabhängig) finden Sie am vorderen Ende der Fernglas-Achse, zwi- schen den Objektiven

, auf der Fernglas-Achsen Unterseite

oder in der Objektivlinse

Wichtiger Sicherheitshinweis: Blicken Sie mit dem Fernglas niemals direkt in die Sonne

! Dies kann zu schweren Augen- schäden, möglicherweise auch zur Erblindung führen! DECustomer-Service Deutschland: Tel.: [phone] E-Mail: [e-mail] Customer-Service International: Tel.: [phone] E-Mail: [e-mail]

Street Greeley, CO 80631 USA Tel.: [phone] E-Mail: [e-mail] www.steiner-binoculars.com Weitere Informationen zum Unternehmen finden Sie unter: www.steiner.de

Sicherheitshinweis und Kontakt Bitte haben Sie Verständnis dafür, dass wir für Verschleißteile wie Gummiarmierungen, Trageriemen, Augenmuscheln oder Schutzkappen keine Garantie geben können. Wenn Sie Probleme bei der Benutzung Ihres Fernglases haben, wenden Sie sich entweder an einen Fachhänder Ihres Vertrauens oder kontaktieren Sie unseren Customer-Service-National unter der Telefon-Nummer: [phone]. STEINER-OPTIK GmbH Dr.-Hans-Frisch-Str. 9 D-95448 Bayreuth Germany www.steiner.deExperience unforgettable moments Instruction Manual10 Basic instructions for use
