Tipo di prodotto	Binocolo
Marca	Steiner
Modello	Wildlife 10x42
Ingrandimento	10x
Diametro dell'obiettivo	42 mm
Tipo di prisma	Porro
Sistema di messa a fuoco	Sports-Auto-Focus (messa a fuoco automatica da 20 m all'infinito)
Correzione diottrica	Sì, su entrambi gli oculari
Regolazione della distanza interpupillare	Sì, tramite articolazione dell'asse centrale
Oculari	Regolabili (posizione ergonomica, cilindrica o per portatori di occhiali)
Sistema di cinghia	ClicLoc (staccabile a pressione)
Custodia protettiva	Neoprene inclusa
Cappuccio antipioggia	Incluso
Copriobiettivi	ClicLoc a incastro
Impermeabilità	Immersibile (resistente all'acqua)
Pulizia	Panno morbido, eventualmente umido, evitare graffi
Manutenzione della guaina gommata	Detergente aerosol per cruscotto o prodotto per la cura della plastica Nigrin
Sicurezza	Non guardare mai direttamente il sole
Garanzia	Non copre le parti soggette a usura (guaina, cinghia, oculari, cappucci)
Numero di serie	Sì, per identificazione in caso di smarrimento o furto
Accessori forniti	Cinghia, custodia in neoprene, cappuccio antipioggia, copriobiettivi

Domande frequenti - Wildlife 10x42 Steiner

Come fissare la cinghia di trasporto con il sistema ClicLoc?

Per fissare la cinghia, inserire il perno della chiusura a clip nell'occhiello del binocolo finché non scatta con un clic udibile. Per rilasciare, premere il punzone indicato sulla guaina di gomma. Il perno deve essere sempre rivolto verso l'esterno.

Come regolare gli oculari per i portatori di occhiali?

Gli oculari possono essere regolati in diverse posizioni: ergonomica, cilindrica o per portatori di occhiali. Per i portatori di occhiali, utilizzare la posizione 9 (oculari abbassati) per avvicinare l'occhio all'oculare.

Come regolare la messa a fuoco sul binocolo Sports-Auto-Focus?

Impostare prima le correzioni diottriche su '0'. Scegliere un oggetto lontano (circa 200 m). Coprire l'obiettivo sinistro e ruotare la correzione diottrica destra fino ad ottenere un'immagine nitida. Ripetere per l'occhio sinistro. Quindi la visione è nitida da 20 m all'infinito senza ulteriori regolazioni.

Come pulire le lenti del binocolo?

Rimuovere prima la polvere con un pennello. Utilizzare quindi un panno morbido, eventualmente umido, per asciugare le lenti evitando graffi. Per l'acqua salata, risciacquare prima con un panno umido poi asciugare con un panno asciutto.

Cosa fare se l'immagine non è nitida nonostante lo Sports-Auto-Focus?

Se la visione non è nitida, probabilmente hai un deficit visivo. Segui la procedura di correzione diottrica: regola ogni oculare individualmente coprendo l'obiettivo opposto, come descritto nel manuale. Assicurati che la distanza interpupillare sia regolata correttamente.

Quali accessori sono inclusi con il binocolo Wildlife 10x42?

Gli accessori forniti includono una cinghia di trasporto (con sistema ClicLoc), una custodia protettiva in neoprene, un cappuccio antipioggia e copriobiettivi ClicLoc a incastro.

Come mantenere la guaina gommata del binocolo?

La guaina gommata può essere pulita con sapone liquido e acqua corrente per i modelli impermeabili. Per sigillare piccole fessure capillari dovute ai raggi UV, utilizzare un detergente aerosol per cruscotto o un prodotto per la cura della plastica Nigrin.

Dove si trova il numero di serie del binocolo Steiner?

Il numero di serie si trova, a seconda del modello, all'estremità anteriore dell'asse del binocolo tra gli obiettivi, sotto l'asse, o nella lente dell'obiettivo. Permette di identificare il dispositivo in caso di smarrimento o furto.

Cosa fare in caso di problemi con il binocolo?

Rivolgersi a un rivenditore di fiducia o contattare il servizio clienti Steiner telefonicamente al [phone] o via email a [e-mail]. La garanzia non copre le parti soggette a usura come guaine, cinghie, oculari o cappucci.

Il binocolo è impermeabile?

Sì, i binocoli Steiner sono impermeabili all'immersione. Possono essere risciacquati con acqua corrente e sapone liquido per la manutenzione della guaina gommata. Tuttavia, assicurarsi di chiudere bene il vano batterie se applicabile.

MANUALE UTENTE Wildlife 10x42 Steiner

Vivere momenti indimenticabili

Istruzioni per l'uso

Congratulations, avete acquistato un binocolo STEINER! Godetevi la vista di momenti meravigliosi. Gli accessori compresi nella fornitura possono essere utilizzati come desiderate. L'utilizzo corretto è il preper poter godere per decenni di quello strumento di precisione. Per esta ragione, prima diutilizzato lo per la primaolta vi preghiamo di leggere le pagine seguenti.

Modelli con prisma retto

Modelos de Techo

Moden C npn3moi Roof

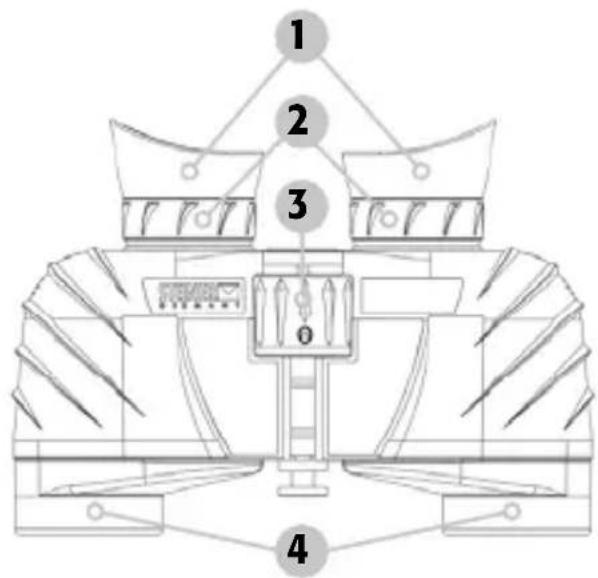

Erläuterung Porro-Modelle / Explanation for the Porro models / Explication des Prismes de porro / Spiegazione dei modelli con prisma di Porro / Descripción de los modelos de Porro / Погения К модаям с пизmosл Рорpo

1 Okular mit Augenmuschel, Ocular with eyecup, Oculaire à oeillere, Oculare con conchiglia oculare, Ocular con tapón ocular, Okylnp c harrna3nkom
2 Dioptriausgleich, Dioptre setting, Correction dioptrique, Regolazione diottrica, Compensador de dioptrias, KoppeKTop dnoontpni
3 Fokussierrad, Focssing wheel, Molette de mise au point, Ghiera di messa a fuoco, Rueda de enfoque, OkucnpoBouhmy MaxOBuOK
4 Objektiv, Objective, Objectif, Obiettivo, Objetivo, 06beKTHB

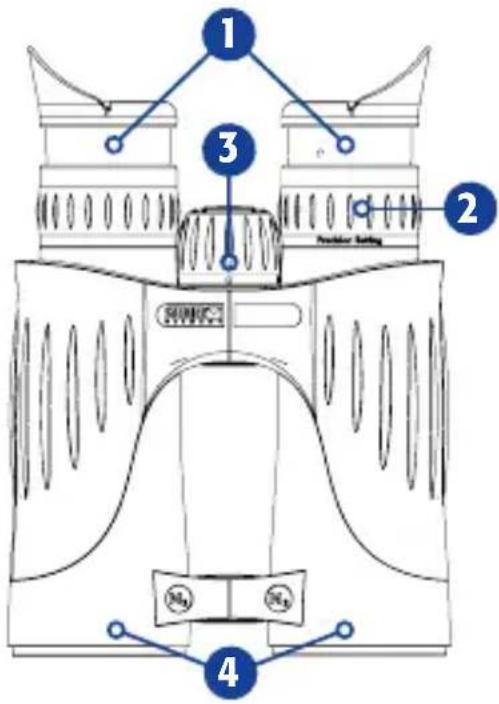

Erläuterung Dachkant-Modelle / Explanation for the roof models / Explication des modèles Prismes en toit / Spiegazione dei modelli con prisma retto / Descripción de los modelos de Techo / Пожсану К модалам с пизмоу Roof

Okular mit Augenmuschel, Ocular with eyecup, Oculaire à oeillere, Oculare con conchiglia oculare, Ocular con tapón ocular, Okyarnp c Hargna3HnKOM
Dioptriausgleich, Dioptre setting, Correction dioptrique, Regolazione diottrica, Compensador de dioptrias, Koppektop duontpn
Fokussierrad, Focussing wheel, Molette de mise au point, Ghiera di messa a fuoco, Rueda de enfoque, OkucpoBOHbIMaxOBuOK
4 Objektiv, Objective, Objectif, Obiettivo, Objetivo, 06beKTHB

Vivere momenti indimenticibili

Istruzioni per l'uso

Applicazione del supporto a cinghia:

Con problema ClicLoc:

Per scogiere lo spallaccio, esercitare una pressione sul punto indicato dell'armatura in gomma, sbloccandoosi la chiusura Ora la chiusura e sbloccata.A Anything puntoe possibile togliere o inseire la chiusura a scatto. Il nasetto della chiusura a scatto guarda sempre all'esterno, e quando lo si inseisce si deve udire lo scatto.

Senza problema ClicLoc:

Staccare un'estremità della cinghia dal passante di scorrimento, quando infilarla dall'alto attraverso l'occhio del binocolo ②. Quindi, tirare nuovamente la cinghia a spalla indietro nel passante di scorrimento, e tenerla tirando. L'altra estremità della cinghia si fissa allo stesso modo.

Fissaggio dell'involucro protettivo in neoprene e della copertura antipioggia:

Assieme al vostro binocolo possono essere forniti diversi sistemi di protezione alla pioggia, che vengono fissati alla cinghia a spalla. Nel caso dell'involucro protettivo in neoprene, fare attenzione a che il taglio a semicerchio del cappuccio si trovi sopra la ghiera di messa a fuoco 3. Nel caso della copertura antipioggia, il supporto a cinghia può essere inflato lateralmente nell'occhio appositamente aperto 4.

Fissaggio della calotta di protezione dell'obiettivo:

Se il vostro binocolo è dotato di calotta di protezione dell'obiettivo ClicLoc a incastro, per staccare la calotta fare brevamente pressione sull'incavo visibile ed estrarre la calotta dal suo attacco 5. Per incastrarla nuovamente, riportare il collegamento a scatto nell'attacco fino a che non si sente lo scatto e quello non si incastra con sicurezza. Per rimuovere le calotte di protezione dell'obiettivo fissate all'asse centrale, tirarle lungo l'asse centrale stessa 6.

Regolazione della distance tra gli occhi e conchiglia oculare:

Regolare la distance tra gli occhi:

Piegando il binocolo sull'asse centrale siaggiusta la distance individuale tra gli occhi, in modo da poter videere un'imagine rotonda.

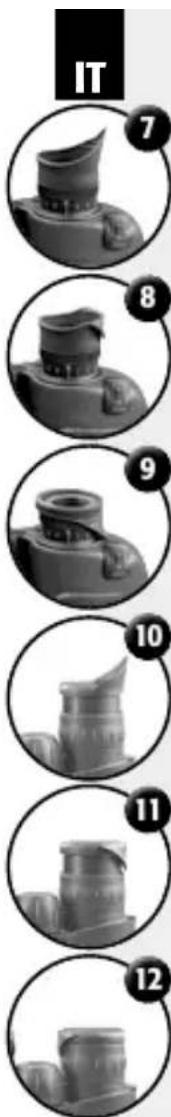

Per poter guardare al migliorio attraverso il vostro binocolo STEINER, potete regolare le conchiglie oculari in diverse posizioni:

Regolare le consortile oculari (modelli con ErgoFlex e consortile oculari ergonomiche): Ergonomiche 7, cilindriche 8 o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari cilindriche): cilindriche 8, o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari girevoli): ergonomiche 7, cilindriche 8, o per chi porta gli occhi ali 9.

Messa a fuoco:

Binocoli con prisma di Porro con Sports-Auto-Focus (vedere anche legenda):

Impostando entrambé le regolazioni diottriche a "0" la vista sera sempre nitida, da circa 20 m all'infinite. Se sono non fosse, è presente un difetto visivo di uno o di entrambi gli occhi, per cui è necessario adattare l'ottica.

1. Scegliere un oggett o lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o con la sua calotta di copertura, e guardare atraverso il binocolo.
3. A quello punto, ruotare la regolazione diottrica nell'oculare destro fino a che l'occhio non vede in modo completamente biane e nitido.
4. Ripetere il processo per l'occhio sinistro. Ora si vede sempre nitidamente a partire da 20 metri.

Una volta impostata l'acutezza visiva individuale (vedere Sports-Auto-Focus), nei modelli Sports-Auto-Focus PLUS avete inoltre la possibilità di mettere a fuoco oggetti nella zona vicina (dai 2 m di distance) con un breve movimento alla ghiera di messa a fuoco 13.

Binocolo con prisma retto con Fast Close Focus (vedere anche legenda):

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o eventualmente con la sua calotta di copertura fornita, e guardareattraverso il binocolo.
3. A quello punto, ruotare la ghiera di messa a fuoco fino a che l'occhio destro non vede in modo Completely che sono e nitido.
4. Per regolare la meta sinistra del binocolo, copire l'obiettivo destro e guardare atraverso il binocolo. Quindi ruotare la regolazione diottrica all'oculare sinistro, fino a che non si vede nitidamente lo stesso oggetto.
5. Ora, ruotando la vite della Ghiera di messa a fuoco, è possible mettere a fuoco il binocolo sulle distance e ottenere immagini eccezionamente nitide e brillanti.

Nota: nei modelli Discovery si ha la regolazione diottrica su entrambi gli oculari.

Impostazioni della bussola:

Illuminatione della bussola:

Nei binocoli marini STEINER con bussola integrata, sul lato dell'alloggiamento della bussola si trova un pulsante 14 che permette di illuminare la visualizzazione della bussola nell'oculare in condizioni di oscurita. Basta tenere premuto il relativo pulsante. Per poter utilizzato la bussolaanche la notte, l'illuminazione della bussola è dotata di batteria.

Sostituzione della batteria:

Per poter utilizzato la bussola ancche la notte, l'illuminazione della bussola è dotata di batteria. Per sostituirla, procedere come segue:

Apriere il vano batterie 15. Ora, sostituire la batteria usata / le batterie usate con una batteria nuova / con batterie nuove, facendo attenzione a posizionare correttamente i poli positivi e negativi. Nel chiudere il coperchio del vano batterie, fare attenzione a fermarlo bene al fine di evitare che possa penetrare acqua all'interno.

Tutela dell'ambiente: non smaltire le batterie scariche con i rifiuti domestici 16. Informarsi sulle disposizioni vigenti sulla raccolta differenziate di vecchi dispositivi elettrici ed elettronici nella propria regione.

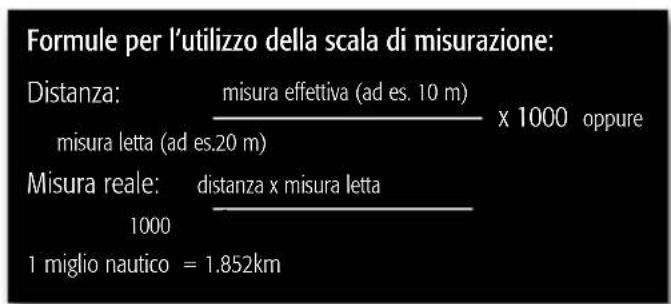

Prodotti con scala graduata di precisione integrata:

e molto ben visibile e permette di effettuare misurazioni in metri o piedi (0,33m)

Esempio di misurazione:

rotta. Sulla scala numerica della scala gracacolaresiottiene dallamisuraeffettiva,nel

Pulizia / cura eindicazioni importanti sul prodotto:

Pulizia del binocolo:

Rimuovere la polvere e la sporcizia grossolana dalle lenti con un pennello. Quindi, per pulire le lenti, utilizzato esclusivamente un panno morbido, eventualmente umido, poiché altrimenti si potrebbero graffiare. Togliere l'acqua salata con un panno umido, e in seguito asciugare i componenti ottici strofinandoli con un panno.

Cura dell'armatura in gomma: I binocoli impermeabili all'acqua sotto pressione possono essere puliti con sapone liquido e molto l'acqua corrente. Per chiudere piccole fenditure che possono essere causate dai raggi UV, l'armatura in gomma andrebbe trattata con spray Cockpit o il prodotto per la cura della plastica Nigrin.

Numero di seri del prodotto:

Ciacun binocolo STEINER ha un suo numero di serie. Il numero permette di risalire alla data di produzione. Inoltre è possibile identificare il vostro binocolo (previa sua registrazione al除去 internet di STEINER) in caso di perdita o furto. Il numero di series del vostro binocolo (a seconda del modello) si trova all'estremità anteriore dell'asse del binocolo 18, tra gli obietti, sull'asse del binocolo lato inferiore 19 o sulla lente dell'obiettivo 20.

Importante indicationesa sicutrezza:

Non guardare mai con il binocolo direttamente verso il sole 2! Puo causare gravi danniagli occhi,anche con possibilità di perdita della vista!

Inoltre Vi preghiamo di tener conto che la garanzia non include i pezzi particolaremente soggetti all'usura, come ad esempio il rivestimento in gomma, la tracolla, gli oculari o i copri oculari. In caso di problemi con l'utilizzo del binocolo rivolgetevi ad un rivenditore specializzato di fiducia oppure, per la Germania, contattate il nostro Servizio Clienti Nazionale al numero di Telefono: [phone].
