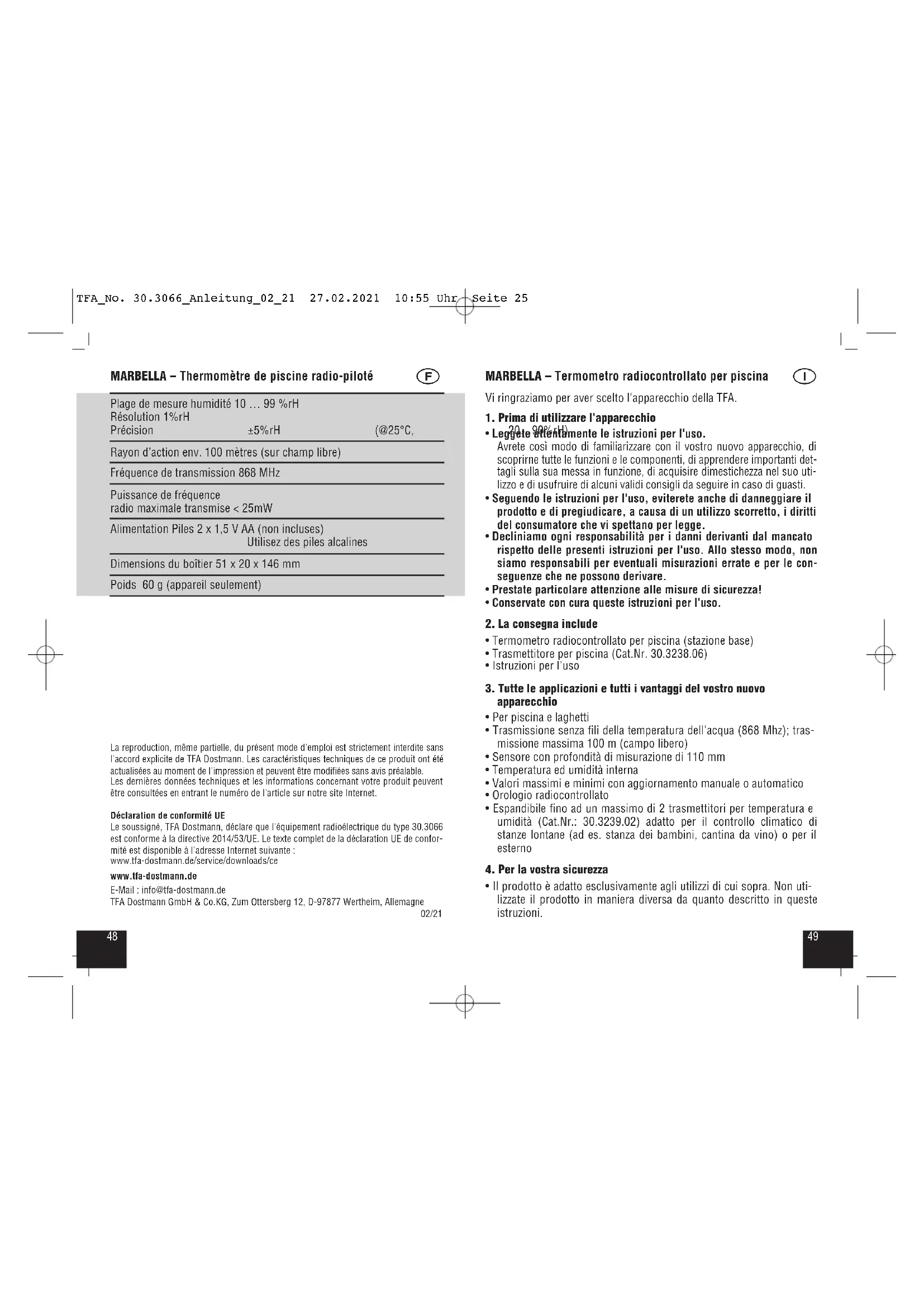

MANUALE UTENTE Marbella 30.3066.01 TFA

Vi ringraziamo per aver scelto l'apparecchio della TFA.

1. Prima di utilizzare l'apparecchio

• Leggete attentamente le istruzioni per l'uso. Avrete così modo di familiarizzare con il vostro nuovo apparecchio, di scoprirne tutte le funzioni e le componenti, di apprendere importanti det- tagli sulla sua messa in funzione, di acquisire dimestichezza nel suo uti- lizzo e di usufruire di alcuni validi consigli da seguire in caso di guasti.

• Seguendo le istruzioni per l'uso, eviterete anche di danneggiare il prodotto e di pregiudicare, a causa di un utilizzo scorretto, i diritti del consumatore che vi spettano per legge.

• Decliniamo ogni responsabilità per i danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso. Allo stesso modo, non siamo responsabili per eventuali misurazioni errate e per le con- seguenze che ne possono derivare.

• Prestate particolare attenzione alle misure di sicurezza!

• Conservate con cura queste istruzioni per l'uso.

2. La consegna include

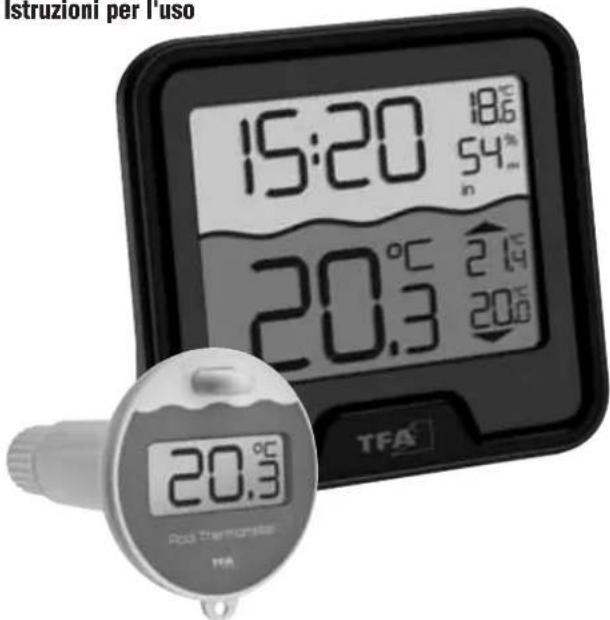

• Termometro radiocontrollato per piscina (stazione base)

• Trasmettitore per piscina (Cat.Nr. 30.3238.06)

• Istruzioni per l'uso

3. Tutte le applicazioni e tutti i vantaggi del vostro nuovo

• Trasmissione senza fili della temperatura dell'acqua (868 Mhz); tras- missione massima 100 m (campo libero)

• Sensore con profondità di misurazione di 110 mm

• Temperatura ed umidità interna

• Valori massimi e minimi con aggiornamento manuale o automatico

• Orologio radiocontrollato

• Espandibile fino ad un massimo di 2 trasmettitori per temperatura e umidità (Cat.Nr.: 30.3239.02) adatto per il controllo climatico di stanze lontane (ad es. stanza dei bambini, cantina da vino) o per il esterno

4. Per la vostra sicurezza

• Il prodotto è adatto esclusivamente agli utilizzi di cui sopra. Non uti- lizzate il prodotto in maniera diversa da quanto descritto in queste istruzioni. TFA_No. 30.3066_Anleitung_02_21 27.02.2021 10:55 Uhr Seite 255150 MARBELLA – Termometro radiocontrollato per piscina

• Non sono consentite riparazioni, alterazioni o modifiche non autoriz- zate del dispositivo. Attenzione! Pericolo di lesioni:

• Tenete le batterie e i dispositivi lontano dalla portata dei bambini.

• Le batterie contengono acidi nocivi per la salute. Se ingerite, le batterie possono essere mortali. Se una batteria venisse ingerita, potrebbe causare gravi ustioni e portare alla morte nel giro di due ore. Se si sospetta che una batteria sia stata ingerita o inserita nel corpo in altra maniera, consultare immediatamente un medico.

• Non gettare le batterie nel fuoco, non polarizzarle in maniera scorretta, non smontarle e non cercare di ricaricarle. Pericolo di esplosione!

• Sostituite quanto prima le batterie quasi scariche, in modo da evitare che si scarichino completamente. Non utilizzate mai contemporanea- mente batterie usate e batterie nuove né batterie di tipi diversi.

• Quando si maneggiano batterie esaurite indossare sempre guanti resistenti alle sostanze chimiche e occhiali di protezione. Avvertenze sulla sicurezza del prodotto!

• Non esporre l'apparecchio a temperature estreme, vibrazioni e urti.

• Attenzione: Richiudere il trasmettitore da piscina con cura, in modo da non far entrare l’acqua.

• Proteggere la stazione base dall’umidità.

5.1 Stazione base (ricevitore)

A: Display (Fig. 1): Display superiore Indicazione per i valori interni o sensore 1 o 2 (opzionale) A 1: Orologio A 2: Simbolo della ricezione del segnale DCF A 3: Valori massimi e minimi A 4: Temperatura e umidità A 5: Simbolo per valori interni, canale 1 o 2 A 6: Simbolo di ricezione del trasmettitore MARBELLA – Termometro radiocontrollato per piscina

A 7: Simbolo del cerchio per cambio canale automatico A 8: Simbolo della batteria del trasmettitore 2 (opzionale) A 9: Simbolo della batteria del trasmettitore 2 (opzionale) A 10: Simbolo della batteria della stazione base Display inferiore Indicazione per il trasmettitore per piscina A 11: Simbolo per reset automatico dei valori massimi e minimi A 12: Temperatura d’acqua massima/minima A 13: Simbolo della batteria del trasmettitore da piscina A 14: Temperatura d’acqua B: Tasti (Fig. 2): B 1: Tasto SET/RCC B 2: Tasto + MAX/MIN B 3: Tasto – MODE B 4: Tasto CHANNEL/SEARCH C: Struttura esterna (Fig. 2): C 1: Foro per sospensione alla parete C 2: Vano batteria C 3: Supporto (pieghevole)

5.2 Trasmettitore per piscina (Fig. 3+4):

D 1: Simbolo della ricezione del segnale D 2: Temperatura d’acqua D 3: Simbolo della batteria D 4: Occhiello per il cavo D 5: Sensore D 6: Tappo di chiusura D 7: Contenitore porta-batterie

6. Messa in funzione

6.1 Inserire le batterie

• Posizionare gli apparecchi su un tavolo ad una distanza di circa 1,5 metri l'uno dell'altro. Tenerli lontano da eventuali fonti di interferenza (dispositivi elettronici e impianti radio).

6.2 Installazione della stazione base

• Aprire il vano batteria e inserire due batterie nuove tipo AA da 1,5 V, rispettando le corrette polarità.

• Tutti i segmenti appaiono brevemente.

• La stazione base inizia a ricevere i valori esterni per 3 minuti. Duran- te questo intervallo è possibile installare il trasmettitore da piscina.

• Richiudere il vano batteria.

6.3 Installazione del trasmettitore per piscina

• Ruotare il coperchio in senso antiorario.

• Rimuovere con cautela il contenitore porta-batterie e inserire 2 batte- rie AA da 1,5 V, rispettando le corretta polarità.

• Tutti i segmenti appaiono brevemente.

• Sul display del trasmettitore per piscina viene visualizzato la tempe- ratura in °C.

• Far di nuovo rientrare il contenitore porta-batterie nel corpo.

• Avvitate di nuovo con cura il coperchio.

• Fare attenzione alla guarnizione.

6.4 Ricezione di valori esterni

• Dopo la messa in funzione i dati di misurazione del trasmettitore per piscina vengono trasmessi alla stazione base.

• Al momento della ricezione sul display appare la temperatura dell'ac- qua con i valori massimi e minimi.

• Se non si ricevono i valori esterni, sul display resta fisso “- - ,-°C”. Controllare le batterie e riprovare di nuovo. Rimuovere eventuali fonti di interferenza.

• Se la stazione base ha ricevuto l'ora radiocontrollata è possibile avviare l'inizializzazione manualmente. Tenendo premuto il tasto CHANNEL/SEARCH per tre secondi durante nel display superiore appaiono i valori interni “in“. “- - ,-°C“ lampeggia sul display inferio- re. La stazione base inizia a ricevere i valori esterni.

6.5 Ricezione dell'ora radiocontrollata

• Dopo la ricezione di valori esterni, l'apparecchio inizia a ricevere il segnale radio; il simbolo della ricezione del segnale DCF inizia a lam- peggiare. Se il codice dell'ora è stato ricevuto entro 2 - 10 minuti, l'ora radiocontrollata e il simbolo della ricezione del segnale DCF sono costantemente visualizzati sul display.

• La ricezione del segnale DCF avverrà tutti i giorni alle ore 1:00 e 2:00. Se la ricezione non è avvenuta con successo alle 3.00, verranno ese- guiti diversi tentativi alle 4:00 e 5.00 del mattino. MARBELLA – Draadloze zwembad thermometer

• È possibile avviare l'inizializzazione manuale.

• Premere il tasto SET/RCC. Il simbolo della ricezione del segnale DCF lampeggia.

• Per interrompere l'operazione di ricezione, premere nuovamente il tasto SET/RCC. Il simbolo della ricezione del segnale DCF scompare.

• Ci sono tre differenti simboli di ricezione: Lampeggiante – Ricezione attiva Simbolo acceso – Ricezione molto buona Nessun simbolo – Ricezione disabilitata/l'ora è stata impostata in modo manuale

• Nel caso in cui l’orologio non riesca a ricevere il segnale DCF (a causa di guasti, della distanza di trasmissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona come un normale oro- logio al quarzo (vedi: Impostazioni manuali).

6.6 Indicazione per la ricezione dell'ora radiocontrollata

L'ora viene trasmessa da un orologio atomico al cesio gestito dal Physikalisch Technische Bundesanstalt di Braunschweig. La deviazione è inferiore a 1 secondo in un milione di anni. L'ora è codificata e tra- smessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF - 77 (77,5 kHz) entro un raggio di 1.500 km. L'orologio radiocon- trollato riceve il segnale e lo converte per visualizzare l'ora precisa. Anche il passaggio tra ora solare e ora legale è automatico. La qualità della ricezione dipende molto dalla posizione geografica. In circostanze normali e in assenza di problemi di ricezione dovrebbe avvenire entro un raggio di 1.500 km da Francoforte. Rispettate le norme elencate qui di seguito:

• La distanza raccomandata da qualsiasi fonte di interferenza come monitor di computer o televisori deve essere di almeno 1.5 - 2m.

• All'interno di strutture in cemento armato (seminterrati, sovrastrut- ture) la ricezione del segnale è naturalmente più debole. In casi estremi si consiglia di sistemare l'unità vicino ad una finestra per ottenere una migliore ricezione del segnale.

• Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente a garantire la precisione e a mantenere la deviazione al di sotto di un secondo. TFA_No. 30.3066_Anleitung_02_21 27.02.2021 10:55 Uhr Seite 275554 MARBELLA – Termometro radiocontrollato per piscina

• Tenere premuto il tasto + MAX/MIN o – MODE nella modalità impo- stazione per procedere velocemente.

• L'apparecchio esce automaticamente dalla modalità impostazione se non si preme alcun tasto per un periodo prolungato.

7.1 Impostazioni manuali

• Tenere premuto il tasto SET/RCC nella modalità normale per tre secondi per ritornare alla modalità impostazione.

• L'indicazione dell'ora lampeggia ed è possibile impostare le ore con il tasto + MAX/MIN o – MODE.

• Confermare con il tasto SET/RCC.

• Inserire i minuti procedendo nello stesso modo.

• Premendo nuovamente il tasto SET/RCC è possibile modificare uno dopo l'altro le impostazioni per la possibilità di resettaggio automa- tico dei valori massimi e minimi (AUTO OFF – predefinita) e la visua- lizzazione della temperatura °C o °F (°C - predefinita) e impostare con il tasto + MAX/MIN o – MODE.

• Confermare con il tasto SET/RCC.

• In caso di corretta ricezione del segnale DCF, l'ora impostata in modalità manuale viene sostituita.

7.1.1 Resettaggio automatico dei valori massimi e minimi

• In modalità impostazione, è possibile attivare il resettaggio automati- co dei valori massimi e minimi, o disattivarlo.

• AUTO appare sul display e OFF lampeggia.

• Premere il tasto + MAX/MIN o – MODE per attivare (ON) il resettag- gio automatico o disattivarlo (OFF).

• Quando il resettaggio automatico è attivato sul display appare il sim- bolo AUTO.

• Tutti i valori massimi e minimi vengono azzerati automaticamente ogni giorno alle ore 0:00.

7.2 Funzione massima/minima

7.2.1 Indicazione dei valori massimi e minimi per interno

• Premere il tasto + MAX/MIN durante la visualizzazione dei valori interni “in“ nel display superiore.

• Sul display superiore appare MAX. MARBELLA – Termometro radiocontrollato per piscina

• È ora possibile ottenere il massimo valore per la temperatura e l'umidità interna.

• Premere nuovamente il tasto + MAX/MIN.

• Sul display appare MIN.

• È ora possibile ottenere il minimo valore per la temperatura e l'umi- dità interna.

• Premere nuovamente il tasto + MAX/MIN, per tornare alla visualizza- zione in modalità normale.

7.2.2 Indicazione dei valori massimi e minimi per la temperatura

• Sul display inferiore appaiono i valori massimi e minimi per la tem- peratura per piscina in maniera permanentemente.

7.2.3 Resettaggio dei valori massimi e minimi

a) Resettaggio automatico

• Premessa: Il resettaggio automatico è attivato in modalità di impo- stazione (ON). Sul display appare il simbolo AUTO.

• Tutti i valori massimi e minimi vengono azzerati automaticamente ogni giorno alle ore 0:00.

• Un resettaggio manuale non è possibile. b) Resettaggio manuale

• Premessa: Il resettaggio automatico è disattivato in modalità di impostazione (OFF).

• Valori massimi e minimi per interno: Tenendo premuto il tasto – MODE durante la visualizzazione dei valori massimi e minimi. I valori vengono cancellati e viene ripristinato il valore attuale.

• Valori massimi e minimi per la temperatura per piscina: Tenendo premuto il tasto – MODE nella modalità normale. I valori vengono cancellati e viene ripristinato il valore attuale.

8. Posizionamento e fissaggio della stazione base e del trasmettito-

• Con il supporto pieghevole situato nella parte posteriore la stazione base può essere posizionata su una superficie piana o montata a parete, utilizzando il foro sul retro. Evitare l’installazione in prossimi- tà di altri apparecchi elettrici (televisori, computer, cellulari) e oggetti metallici pesanti. TFA_No. 30.3066_Anleitung_02_21 27.02.2021 10:55 Uhr Seite 285756 MARBELLA – Termometro radiocontrollato per piscina

• Il trasmettitore da piscina galleggia sulla superficie dell'acqua e misura la temperatura in acqua a una profondità di circa 110 mm. È possibile fissare il trasmettitore per piscina con un cavo. Estrarre il cavo attraverso l'apertura.

• Verificare se il trasferimento dei valori di misura alla stazione base da parte del trasmettitore situato nel luogo cui esso è destinato ha luogo correttamente (raggio d’azione in campo libero circa 100 metri) in caso di pareti spesse, in particolare con parti metalliche, il raggio d’azione del trasmettitore potrà ridursi notevolmente.

• Se necessario, cercate nuove posizioni per la stazione base.

9. Trasmettitore supplementare (Cat.-N.: 30.3239.02), disponibile

• Accanto alla trasmettitore per piscina, la stazione base può ricevere altri 2 trasmettitori per il controllo climatico dell'abitazione (es. stan- za dei bambini, cantina da vino) o per il esterno.

9.1 Componenti trasmettitore (Fig. 5):

E 1: Temperatura o umidità E 2: Simbolo della trasmissione E 3: Spia luminosa E 4: Vano batteria E 5: Tasto °F/°C E 6: Commutatore 1 2 di selezione canali E 7: Tasto TX E 8: Simbolo della batteria E 9: Numero di canale E 10: Foro per sospensione alla parete

9.2 Installazione del trasmettitore opzionale

1. Aprire il vano batteria del trasmettitore.

2. Con l'interruttore a scorrimento scegliere il canale 1.

3. Inserire due batterie nuove tipo AA da 1,5 V, rispettando le corrette

polarità. Sul display vengono visualizzati la temperatura e l'umidità misurata in sequenza e il numero di canale.

4. Richiudere il vano batteria.

• Per collegare un altro trasmettitore, ripetere la procedura 1-4 per il numero di canale 2. MARBELLA – Termometro radiocontrollato per piscina

9.3 Ricezione dei trasmettitori sulla stazione base

• Quando la ricezione è avvenuta con successo, vengono visualizzati la temperatura e l'umidità al numero di canale corrispondente nel display della stazione base.

• È possibile avviare l'inizializzazione manualmente. Selezionare con il tasto CHANNEL/SEARCH il canale corrispondente e tenendo premuto il tasto CHANNEL/SEARCH per tre secondi. Premere il tasto TX nel vano batteria del trasmettitore. Il simbolo di ricezione del trasmetti- tore lampeggia e la stazione base inizia a ricevere i valori esterni.

• Per recuperare i valori esterni, selezionare con il tasto CHANNEL/ SEARCH sulla stazione base in sequenza i trasmettitori desiderati. I valori interni o il canale selezionato vengono visualizzati sul display.

• Premere di nuovo il tasto CHANNEL/SEARCH dopo l'ultimo trasmetti- tore inserito, sul display appare il simbolo del cerchio. Sul display superiore, appare in alternanza i valori del sensore interno e dei tras- mettitori installati. Premere di nuovo il tasto CHANNEL/SEARCH per spegnere la funzione.

• Con il tasto + MAX/MIN è possibile ottenere i valori di temperatura e umidità più alti e più bassi per il canale attualmente selezionato (in, 1, 2) (vedi 7.2.1).

9.4 Posizionamento e fissaggio dei trasmettitori opzionali

• Con l'occhiello di sospensione sul retro del trasmettitore, questo può essere fissato alla parete. Cercate un luogo ombreggiato e al riparo dalla pioggia per il trasmettitore. (La luce diretta del sole falsifica la misurazione e l'umidità costante sforza inutilmente le componenti elettroniche).

10. Cura e manutenzione

• Per pulire i dispositivi utilizzare solo un panno morbido leggermente inumidito. Non usare solventi o abrasivi.

• Rimuovere le batterie, se non si utilizza i dispositivi per un periodo prolungato.

• Collocare i dispositivi in un luogo asciutto.

10.1 Sostituzione delle batterie

• Cambiare le batterie della stazione base, se il simbolo della batteria “in“ appare sul display superiore. TFA_No. 30.3066_Anleitung_02_21 27.02.2021 10:55 Uhr Seite 295958 MARBELLA – Termometro radiocontrollato per piscina

• Cambiare le batterie del trasmettitore per piscina, se il simbolo della batteria appare sul display inferiore della temperatura per piscina o sul trasmettitore per piscina.

• Cambiare le batterie del trasmettitore corrispondente se il simbolo della batteria “1” o “2” appare sul display superiore o sul trasmettitore.

• Attenzione: dopo aver sostituito le batterie è necessario ristabilire il contatto tra il trasmettitore e la stazione base, pertanto cambiate sempre le batterie contemporaneamente ad entrambi i dispositivi oppure avviate manualmente la ricerca del trasmettitore.

Problema Risoluzione del problema Nessuna indicazione ➜ Inserire le batterie rispettando le sul display della corrette polarità stazione base/del ➜ Sostituire le batterie trasmettitore Nessuna ricezione DCF ➜ Premere il tasto SET/RCC per avviare l'inizializzazione manuale ➜ Attendere il tentativo notturno di ricezione ➜ Cercate nuove posizioni per la stazione base ➜ Eliminare fonti di interferenza ➜ Riavviate la stazione base secondo le istruzioni ➜ Impostare manualmente l'ora Nessuna ricezione ➜ Nessun trasmettitore per piscina del trasmettitore installato per piscina ➜ Controllare le batterie del trasmetti- Indicazione “--.-“ tore per piscina (non utilizzare le batterie ricaricabili!) ➜ Ricerca trasmettitore per piscina manuale: Tenendo premuto il tasto CHANNEL/SEARCH della stazione base (mentre i valori interni sono visua- lizzati) MARBELLA – Termometro radiocontrollato per piscina

➜ Riavviate il trasmettitore per piscina e la stazione base secondo le istruzioni ➜ Cercate nuove posizioni per la stazione base ➜ Diminuite la distanza tra il trasmetti- tore per piscina e la stazione base ➜ Eliminare fonti di interferenza Nessuna ricezione ➜ Nessun trasmettitore installato del trasmettitore ➜ Controllare le batterie del trasmetti- Indicazione “--.-“ tore (non utilizzare le batterie ricarica- bili!) ➜ Avviate l'inizializzazione del trasmetti- tore manuale: Tenere premuto il tasto CHANNEL/SEARCH della stazione base (mentre i valori del trasmettitore 1 o 2 sono visualizzati) e quindi premere il tasto TX del trasmettitore ➜ Riavviate il trasmettitore e la stazione base secondo le istruzioni ➜ Cercate nuove posizioni per il trasmettitore e/o la stazione base ➜ Diminuite la distanza tra il tras- mettitore e la stazione base ➜ Eliminare fonti di interferenza Indicazione non corretta ➜ Sostituire le batterie Qualora il vostro apparecchio continui a non funzionare nonostante queste procedure, rivolgetevi al rivenditore presso il quale lo avete acquistato.

Questo prodotto è stato realizzato utilizzando materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. È assolutamente vietato gettate le batterie tra i rifiuti domestici. In qualità di consumatori, siete tenuti per legge a consegnare le batterie usate al negoziante o ad altri enti preposti al riciclaggio in conformità alle vigenti disposizioni nazionali o locali, ai fini di uno smaltimento ecologico. TFA_No. 30.3066_Anleitung_02_21 27.02.2021 10:55 Uhr Seite 306160 MARBELLA – Termometro radiocontrollato per piscina

Le sigle dei metalli pesanti contenuti sono: Cd=cadmio, Hg=mercurio, Pb=piombo Questo apparecchio è etichettato in conformità alla Direttiva UE sullo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE). Questo prodotto non deve essere smaltito insieme ai rifiu- ti domestici. Il consumatore è tenuto a consegnare il vec- chio apparecchio presso un punto di raccolta per lo smal- timento di apparecchiature elettriche ed elettroniche ai fini di uno smaltimento ecologico.

Stazione base Campo di misura Temperatura interna 0…..+50°C (32…122 °F) Risoluzione 0,1 °C Precisione ± 1 °C Campo di misura - umidità 10%...99% RH Risoluzione 1%RH Precisione ±5%rH (@25°C, 30…80%rH) Alimentazione Batterie: 2 x AA da 1,5 V (non incluse) Utilizzare batterie alcaline Dimensioni esterne 90 x 30 (50) x 85 mm Peso 98 g (solo apparecchio) Trasmettitore per piscina 30.3238.06 Campo di misura Temperatura 0...+60°C (32...140°F) Risoluzione 0,1 °C Precisione ±1°C (0...+50°C) Profondità di misurazione 110 mm Raggio d'azione ca. 100 metri al massimo MARBELLA – Termometro radiocontrollato per piscina

Frequenza di trasmissione 868 MHz Massima potenza a radiofrequenza trasmessa < 25mW Alimentazione Batterie: 2 x AA da 1,5 V (non incluse) Utilizzare batterie alcaline Dimensioni esterne 97 x 105 x 168 mm Peso 174 g (solo apparecchio) Trasmettitore supplementare 30.3239.02 (non fornite) Campo di misura Temperatura -40…+60°C (-40…140°F) Risoluzione 1°C sul trasmettitore, 0,1°C sulla stazione base Precisione ±1°C (0...+50°C) Campo di misura - umidità 10 … 99 %RH Risoluzione 1%RH Precisione ±5%RH (@25°C, 20…90%RH) Raggio d'azione ca. 100 metri al massimo Frequenza di trasmissione 868 MHz Massima potenza a radiofrequenza trasmessa < 25mW Alimentazione Batterie: 2 x AA da 1,5 V (non incluse) Utilizzare batterie alcaline Dimensioni esterne 51 x 20 x 146 mm Peso 60 g (solo apparecchio) TFA_No. 30.3066_Anleitung_02_21 27.02.2021 10:55 Uhr Seite 316362 MARBELLA – Termometro radiocontrollato per piscina

È vietata la pubblicazione delle presenti istruzioni o di parti di esse senza una precedente autorizzazione della TFA Dostmann. I dati tecnici corrispondono allo stato del prodotto al momento della stampa e possono cambiare senza preavviso. È possibile trovare dati tecnici e informazioni aggiornate sul prodotto inserendo il numero di articolo sul nostro sito. Dichiarazione di conformità UE Il fabbricante, TFA Dostmann, dichiara che il tipo di apparecchiatura radio 30.3066 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germania 02/21 MARBELLA – Draadloze zwembad thermometer
