MANUALE UTENTE BAX1301 EGO

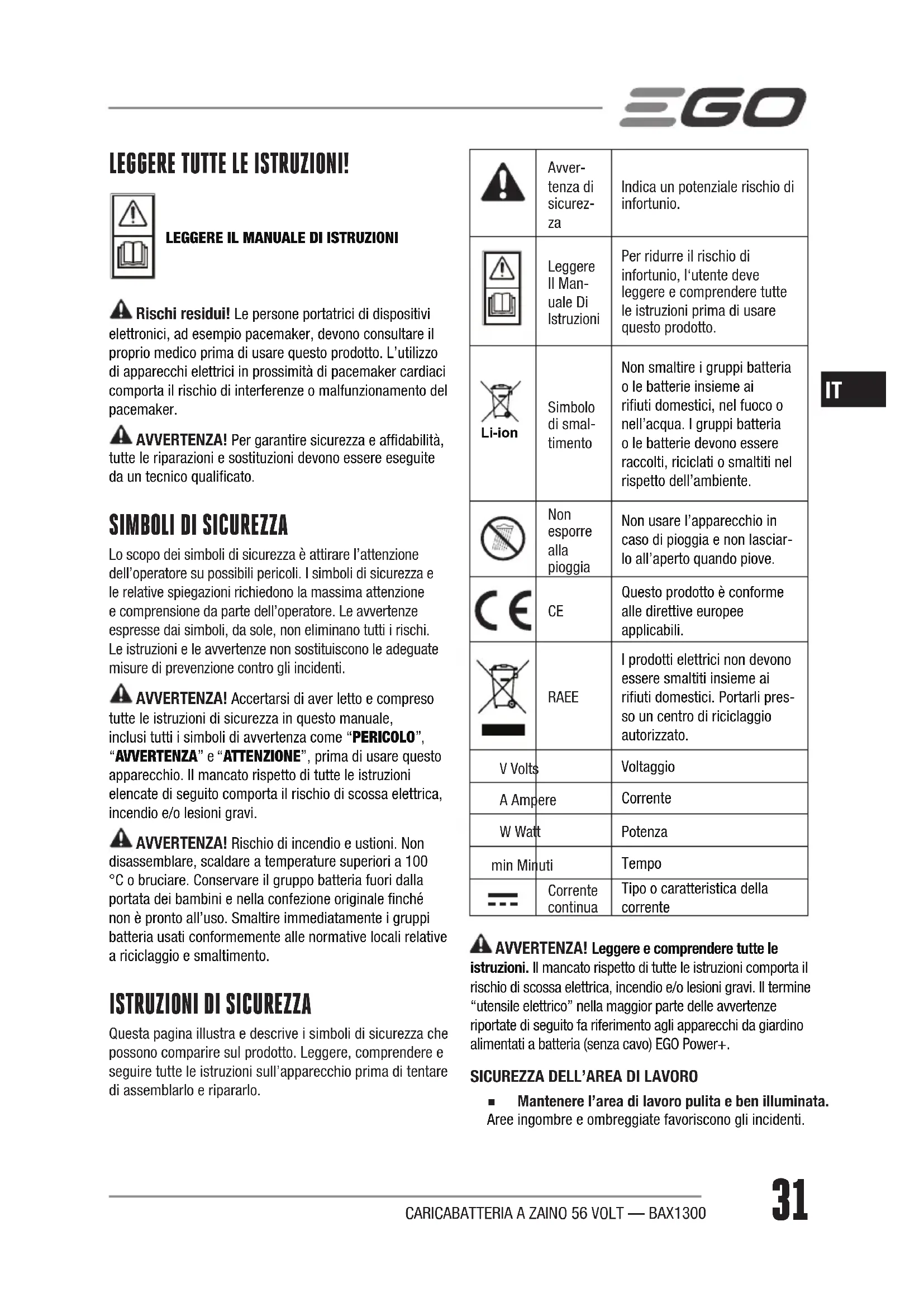

LEGGERE IL MANUALE DI ISTRUZIONI

Rischi residui! Le persone portatrici di dispositivi elettronici, ad esempio pacemaker, devono consultare il proprio medico prima di usare questo prodotto. L’utilizzo di apparecchi elettrici in prossimità di pacemaker cardiaci comporta il rischio di interferenze o malfunzionamento del pacemaker. AVVERTENZA! Per garantire sicurezza e afdabilità, tutte le riparazioni e sostituzioni devono essere eseguite da un tecnico qualicato.

SIMBOLI DI SICUREZZA

Lo scopo dei simboli di sicurezza è attirare l’attenzione dell’operatore su possibili pericoli. I simboli di sicurezza e le relative spiegazioni richiedono la massima attenzione e comprensione da parte dell’operatore. Le avvertenze espresse dai simboli, da sole, non eliminano tutti i rischi. Le istruzioni e le avvertenze non sostituiscono le adeguate misure di prevenzione contro gli incidenti. AVVERTENZA! Accertarsi di aver letto e compreso tutte le istruzioni di sicurezza in questo manuale, inclusi tutti i simboli di avvertenza come “PERICOLO”, “AVVERTENZA” e “ATTENZIONE”, prima di usare questo apparecchio. Il mancato rispetto di tutte le istruzioni elencate di seguito comporta il rischio di scossa elettrica, incendio e/o lesioni gravi. AVVERTENZA! Rischio di incendio e ustioni. Non disassemblare, scaldare a temperature superiori a 100 °C o bruciare. Conservare il gruppo batteria fuori dalla portata dei bambini e nella confezione originale nché non è pronto all’uso. Smaltire immediatamente i gruppi batteria usati conformemente alle normative locali relative a riciclaggio e smaltimento.

ISTRUZIONI DI SICUREZZA

Questa pagina illustra e descrive i simboli di sicurezza che possono comparire sul prodotto. Leggere, comprendere e seguire tutte le istruzioni sull’apparecchio prima di tentare di assemblarlo e ripararlo.Avver-tenza di sicurez- Indica un potenziale rischio di infortunio.Leggere Il Man-uale Di IstruzioniPer ridurre il rischio di infortunio, l‘utente deve leggere e comprendere tutte le istruzioni prima di usare questo prodotto. Li-ion Simbolo di smal-timentoNon smaltire i gruppi batteria o le batterie insieme ai riuti domestici, nel fuoco o nell’acqua. I gruppi batteria o le batterie devono essere raccolti, riciclati o smaltiti nel rispetto dell’ambiente. Non esporre alla pioggiaNon usare l’apparecchio in caso di pioggia e non lasciar-lo all’aperto quando piove. Questo prodotto è conforme alle direttive europee applicabili. RAEE I prodotti elettrici non devono essere smaltiti insieme ai rifiuti domestici. Portarli pres-so un centro di riciclaggio autorizzato.V VoltsVoltaggioA AmpereCorrenteW WattPotenzamin MinutiTempoCorrente continuaTipo o caratteristica della corrente AVVERTENZA! Leggere e comprendere tutte le istruzioni. Il mancato rispetto di tutte le istruzioni comporta il rischio di scossa elettrica, incendio e/o lesioni gravi. Il termine “utensile elettrico” nella maggior parte delle avvertenze riportate di seguito fa riferimento agli apparecchi da giardino alimentati a batteria (senza cavo) EGO Power+.

SICUREZZA DELL’AREA DI LAVORO

◾ Mantenere l’area di lavoro pulita e ben illuminata. Aree ingombre e ombreggiate favoriscono gli incidenti.CARICABATTERIA A ZAINO 56 VOLT — BAX130032

◾ Non usare gli utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli utensili elettrici producono scintille suscettibili di dare fuoco a polveri o vapori. SICUREZZA ELETTRICA ◾ Non esporre gli utensili elettrici a pioggia o umidità. La penetrazione di acqua all’interno di un utensile elettrico aumenta il rischio di scossa elettrica. ◾ Utilizzare esclusivamente con i caricabatteria e gli utensili elettrici elencati alla sezione “SPECIFICHE”.

USO E MANUTENZIONE DEL GRUPPO BATTERIA

◾ Ricaricare la batteria esclusivamente con il caricabatteria specicato dal costruttore. Un caricabatteria adatto a un tipo di gruppo batteria può comportare il rischio di incendio se usato con un altro gruppo batteria. ◾ Usare il gruppo batteria esclusivamente con gli utensili elettrici specicamente progettati. L’uso di altri utensili elettrici comporta il rischio di incendio e infortunio. ◾ Quando il gruppo batteria non è in uso, tenerlo lontano da piccoli oggetti metallici, ad esempio graffette, monete, chiavi, chiodi, viti ecc. poiché potrebbero creare un collegamento tra i due terminali. L’eventuale cortocircuito dei terminali della batteria comporta il rischio di incendio o di ustioni. ◾ L’utilizzo improprio dell’utensile elettrico può causare fuoriuscite di liquido dalla batteria: evitare il contatto con tale liquido. In caso di contatto accidentale, lavare con acqua. Se il liquido entra a contatto con gli occhi, contattare un medico. Il liquido fuoriuscito dalla batteria può causare irritazioni o ustioni. ◾ Non smontare, aprire o distruggere le batterie o le celle secondarie. ◾ Non esporre le celle o le batterie a calore o fuoco. Evitare di conservarle alla luce solare diretta. ◾ Non cortocircuitare una cella o una batteria. Non conservare le celle o le batterie in una scatola o un cassetto dove possono cortocircuitarsi tra loro o essere cortocircuitate da altri oggetti metallici. ◾ Non rimuovere una cella o una batteria dalla confezione originale nché non è pronta all’uso. ◾ Non esporre le celle o le batterie a urti meccanici. ◾ Se una cella subisce perdite, evitare che il liquido entri in contatto con gli occhi o la pelle. In caso di contatto, lavare l’area interessata con abbondante acqua e consultare un medico. ◾ Non usare caricabatteria diversi da quello specicamente fornito con l’apparecchio. ◾ Non usare celle o batterie non progettate per l’uso con l’apparecchio. ◾ Non mischiare celle di marche, capacità, dimensioni o tipo diversi all’interno dello stesso dispositivo. ◾ Conservare celle e batterie fuori dalla portata dei bambini. ◾ Consultare immediatamente un medico in caso di ingestione di una cella o una batteria. ◾ Acquistare sempre la cella o la batteria corretta per l’apparecchio. ◾ Mantenere celle e batterie pulite e asciutte. ◾ Se sono sporchi, pulire i terminali della cella o della batteria con un panno asciutto e pulito. ◾ Le batterie e le celle secondarie devono essere ricaricate prima dell’uso. Usare sempre il caricabatteria corretto e fare riferimento alle istruzioni del costruttore o al manuale dell’apparecchio relativamente alle istruzioni per una ricarica corretta. ◾ Non lasciare la batteria sotto carica per lunghi periodi quando non è in uso. ◾ Dopo un lungo periodo di inutilizzo, potrebbe essere necessario ricaricare e scaricare diverse volte le celle o le batterie per ottenere le massime prestazioni. ◾ Le batterie e le celle secondarie forniscono le migliori prestazioni quando sono in funzione a temperatura ambientale ordinaria (20 °C ± 5 °C). ◾ Conservare le istruzioni del prodotto per future consultazioni. ◾ Usare la cella o la batteria esclusivamente per gli scopi previsti. ◾ Se possibile, rimuovere la batteria dall’apparecchio quando non è in uso. ◾ Smaltire la batteria adeguatamente. RIPARAZIONI ◾ Seguire le istruzioni riportate alla sezione “Manutenzione” di questo manuale. L’uso di parti non autorizzate o il mancato rispetto delle istruzioni di manutenzione comportano il rischio di scossa elettrica o infortunio.

NORME DI SICUREZZA SPECIFICHE

◾ Familiarizzare con l’utensile elettrico. Leggere il manuale di istruzioni. Studiare le applicazioni e le limitazioni dell’utensile elettrico e i relativi rischi specici. Il rispetto di questa istruzione riduce il rischio di scossa elettrica, incendio o infortunio.CARICABATTERIA A ZAINO 56 VOLT — BAX1300

◾ Gli apparecchi a batteria non hanno bisogno di essere collegati a un impianto elettrico; pertanto sono sempre in condizioni operative. Essere consci dei possibili rischi quando l’apparecchio alimentato a batteria non è in uso. Rimuovere sempre la batteria prima di sostituire gli accessori. Il rispetto di questa istruzione riduce il rischio di scossa elettrica, incendio o infortunio. ◾ Non posizionare gli apparecchi a batteria o i gruppi batteria in prossimità di fuoco o fonti di calore. Il rispetto di questa istruzione riduce il rischio di esplosione e infortunio. ◾ Non gettare le batterie nel fuoco perché le celle potrebbero esplodere. Contattare le autorità locali per eventuali istruzioni di smaltimento speciche. ◾ Non aprire o mutilare la batteria. Gli elettroliti rilasciati sono corrosivi e possono danneggiare gli occhi o la pelle o essere tossici se ingeriti. ◾ Non schiacciare, far cadere o danneggiare il gruppo batteria. Non usare gruppi batteria o caricabatteria che hanno subito cadute o urti violenti. Le batterie danneggiate sono suscettibili di esplodere. Smaltire immediatamente una batteria danneggiata o che ha subito cadute. ◾ Le batterie emettono gas idrogeno e possono esplodere in presenza di una fonte di accensione, ad esempio una amma pilota. Per ridurre il rischio di lesioni gravi, non usare mai apparecchi alimentati a batteria in presenza di amme libere. L’esplosione di una batteria comporta il lancio di detriti e sostanze chimiche. In caso di esposizione, risciacquare immediatamente con acqua. ◾ Non ricaricare il gruppo batteria sotto la pioggia o in luoghi umidi. Il rispetto di questa istruzione riduce il rischio di scossa elettrica. ◾ Per i migliori risultati, ricaricare la batteria in locali in cui la temperatura è superiore a 0°C e inferiore a 40°C. Non conservarla all’aperto o all’interno di veicoli. ◾ In condizioni estreme di utilizzo o temperatura, le batterie sono soggette a perdite. Se il liquido entra in contatto con la pelle, lavarla immediatamente con acqua e sapone, quindi neutralizzarla con succo di limone o aceto. Se il liquido entra in contatto con gli occhi, risciacquarli con acqua pulita per almeno 10 minuti, quindi consultare immediatamente un medico. Il rispetto di questa istruzione riduce il rischio di lesioni gravi. ◾ Impedire il contatto di benzina, oli, prodotti a base di petrolio, ecc. con le parti in plastica. Tali materiali contengono sostanze chimiche suscettibili di danneggiare, indebolire o distruggere la plastica. ◾ Afdare la riparazione del gruppo batteria a tecnici qualicati usando esclusivamente parti di ricambio identiche. Ciò salvaguarderà la sicurezza del gruppo batteria.Conservare queste istruzioni. Consultarle frequentemente e usarle per istruire gli altri operatori dell’apparecchio. Se si presta l’apparecchio ad altre persone, allegare anche queste istruzioni per evitare l’uso errato dell’apparecchio e il rischio di infortunio. SPECIFICHE TECNICHE Tensione nominale56 V Capacità nominale 1300 WhAdattatore caricabatteria CH5500EAdattatore utensili elettriciHT5100E, HT6500E, LB5750E, BC3800EPeso (senza adattatore) 8,9 Kg DESCRIZIONE DESCRIZIONE DEL GRUPPO BATTERIA (Fig. A) 1. Gruppo batteria2. Indicatore LCD3. Cavo4. Adattatore (venduto separatamente)5. Interruttore6. Pulsante di sgancio7. Foro di ssaggio8. Fibbia9. Imbracatura 10. Telaio11. Cinghia12. GRUPPO barra girevole13. Telaio + imbracatura (venduto separatamente)14. Cuscinetto per ancoCARICABATTERIA A ZAINO 56 VOLT — BAX130034

SPIA DI CARICA SUL GRUPPO BATTERIA

Questo gruppo batteria è dotato di un indicatore LCD che riporta il logo EGO, il livello di carica del gruppo batteria e i codici errore. Premendo l’interruttore della batteria, l’indicatore LCD si accenderà per 10 secondi; appariranno, in sequenza: il logo EGO, e il livello di carica della batteria. ◾ L’indicatore rimarrà acceso durante l’uso e la ricarica. ◾ Se il livello di carica della batteria è inferiore al 5%, sull’indicatore del livello di carica apparirà “LOW”.

PROTEZIONE DELLA BATTERIA

Il circuito della batteria protegge il gruppo batteria contro le temperature estreme e il rischio di sovraccarico, sovracorrente e sovraccarico. Per proteggere la batteria da eventuali danni e prolungare la sua durata di vita, la circuiteria del gruppo batteria spegnerà il gruppo batteria in caso di sovraccarico o se la temperatura diventa troppo elevata o troppo bassa durante l’uso. Ciò può vericarsi in situazioni di coppia estremamente elevata, inceppamento e stallo. ◾ Durante la ricarica, il gruppo batteria si spegnerà e sull’indicatore LCD appariranno “ERROR” e “OVER TEMPERATURE” quando la sua temperatura è superiore a 45°C o inferiore a 0°C. Quando la temperatura ritorna a un livello normale entro 90 minuti, la batteria riprenderà automaticamente a funzionare. In caso contrario, la batteria si spegnerà; fare scorrere nuovamente l’adattatore sul caricabatteria per riattivare la ricarica. ◾ Il gruppo batteria si spegnerà e sull’indicatore LCD appariranno “ERROR” e “CAN’T BE CHARGED” quando la tensione di una cella della batteria è superiore a 4,3 V. Si raccomanda di scaricare immediatamente il gruppo batteria. Se questo problema si verica più volte, contattare il centro di assistenza EGE. ◾ Durante la scarica, il gruppo batteria si spegnerà e sull’indicatore LCD appariranno “ERROR” e “OVER TEMPERATURE” quando la sua temperatura è superiore a 60°C o inferiore a -20°C. Quando la temperatura ritorna a un livello normale, la batteria ricomincerà automaticamente a funzionare e l’utensile elettrico verrà riavviato. ◾ Il gruppo batteria si spegnerà e sull’indicatore LCD appariranno “ERROR” e “OVER LOAD” quando la corrente di scarica massima è superiore a 40 A. Si raccomanda di interrompere il lavoro e di contattare il centro di assistenza. ◾ AVVERTENZA! Non riscaldare il gruppo batteria per alcun motivo.

RICARICA DEL GRUPPO BATTERIA

Il gruppo batteria è consegnato parzialmente in carica. Prima di usarlo per la prima volta, ricaricare completa-mente la batteria. AVVERTENZA! Non ricaricare il gruppo batteria in ambienti esterni e non esporlo a condizioni bagnate o umide. La penetrazione di acqua all’interno del caricabatteria o del gruppo batteria aumenta il rischio di scossa elettrica. Per ulteriori dettagli, consultare il manuale utente del caricabatteria rapido EGO CH5500E. 1. Collegare il caricabatteria (CH5500E) alla presa di corrente (220-240 V~ 50 Hz).2. Inserire la spina nella presa dell’adattatore della batteria no a udire un “doppio clic” (Fig. B). Descrizione delle parti in Fig. B: B-1 Spina B-2 Adattatore 3. Fare scorrere l’adattatore sul caricabatteria seguendo la stessa operazione degli altri gruppi batteria EGO.4. Quando il gruppo batteria è sotto carica, l’indicatore LCD è acceso e permette di visualizzare il livello di carica; quando raggiunge il 100%, il gruppo batteria è completamente carico. Attendere che la ventola di raffreddamento si arresti, rimuovere il gruppo batteria dal caricabatteria e scollegare il caricabatteria dalla presa di corrente. 5. Il gruppo batteria si ricaricherà completamente se viene lasciato sul caricabatteria, ma non subirà sovraccarichi. Tuttavia, si raccomanda di interrompere la ricarica quando è completamente carico. ATTENZIONE! ◾ Se la spina non è stata inserita completamente, la luce LCD lampeggerà costantemente. ◾ Una riduzione signicativa dell’autonomia del gruppo batteria dopo averlo caricato completamente indica che le batterie sono quasi al termine della loro vita utile e devono essere sostituite. ◾ Il caricabatteria può diventare caldo durante la ricarica. Ciò è parte del normale funzionamento del caricabatteria. Effettuare la ricarica in un’area ben ventilata.CARICABATTERIA A ZAINO 56 VOLT — BAX1300

◾ Se il gruppo batteria rimane inutilizzato per 72 ore diventerà inattivo, e ciò può inuire sul processo di RICARICA. In tal caso, premere il pulsante dell’interruttore per avviare il gruppo batteria prima della ricarica.

Collegamento Inserire il gruppo batteria nel “telaio + imbracatura” e farlo scorrere fino al clic (Fig. C). Scollegamento Premere il pulsante di rilascio dietro all’apertura dell’impugnatura di trasporto del gruppo batteria e tirare il gruppo batteria verso l’alto (Fig. D). Descrizione delle parti in Fig. D: D-1 Pulsante di rilascio D-2 Impugnatura di trasporto

INDOSSARE L’IMBRACATURA CON IL GRUPPO

BATTERIA Durante l’uso normale, il gruppo batteria con il “telaio + imbracatura” si indossa sulla schiena. Per evitare l’affati-camento e lavorare agevolmente, la piastra di supporto è dotata di raccordo per cintura, che garantisce libertà di movimento. La lunghezza della cintura e degli spallacci può essere regolata liberamente. Il cuscino posteriore deve appog-giarsi saldamente contro la propria schiena. ◾ Regolare la lunghezza della cintura in modo che sia confortevole prima di iniziare il lavoro; la lunghezza deve essere adattata attraverso la bbia della cintura. Quindi inserire le due parti della bbia della cintura una dietro l’altra no al clic (Fig. E e F). Per rimuovere l’imbracatura con il gruppo batteria, premere il pulsante della cintura e separare le due parti. ◾ Regolare la lunghezza degli spallacci attraverso la bbia degli spallacci. L’imbracatura deve essere regolata correttamente per assicurare il massimo comfort.

INSTALLARE E RIMUOVERE IL GRUPPO BATTERIA

Guidare il cavo del gruppo batteria intorno al lato del corpo e collegare l’adattatore al cavo di collegamento da 1,5 m. Seguire le istruzioni riportate nel manuale del prodotto EGO specifico. AVVERTENZA! In caso di emergenza, slare immediatamente il gruppo batteria dalla spalla. Un rapido metodo di rilascio è slacciare la bbia e slare l'imbracatura da entrambe le spalle. AVVERTENZA! Non serrare eccessivamente gli spallacci per evitare di rendere difcile la rimozione del gruppo batteria. AVVERTENZA! Solo alcuni prodotti EGO sono adatti a questo gruppo batteria, ovvero: il tagliasiepi (HT5100E, HT6500E), il sofatore (LB5750E) e il decespugliatore a lo (BC3800E). Si raccomanda di non usare questo gruppo batteria con altri utensili elettrici. MANUTENZIONE AVVERTENZA! Il gruppo batteria deve essere riparato o sostituito da tecnici e centri di assistenza EGO qualicati. AVVERTENZA! Per evitare lesioni gravi, rimuovere sempre il gruppo batteria dal caricabatteria durante la sostituzione degli accessori e prima delle operazioni di pulizia o manutenzione. AVVERTENZA! Per la riparazione, usare esclusivamente parti di ricambio EGO identiche. L’uso di altri ricambi comporta situazioni pericolose o il rischio di danni all’apparecchio. AVVERTENZA! Se la pulizia tramite aria compressa è l’unico metodo disponibile, indossare sempre maschere di sicurezza o occhiali di sicurezza con protezioni laterali. Se l’ambiente è polveroso, indossare anche una maschera antipolvere. MANUTENZIONE GENERALE Evitare l’uso di solventi durante la pulizia delle parti in plastica. La maggior parte dei materiali plastici può es-sere danneggiata da diversi tipi di solventi in commercio. Usare un panno pulito per rimuovere sporcizia, polvere, olio, grasso, ecc. AVVERTENZA! Impedire il contatto di liquido per freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. con le parti in plastica. Le sostanze chimiche possono danneggiare, indebolire o distruggere la plastica, comportando il rischio di lesioni gravi.CARICABATTERIA A ZAINO 56 VOLT — BAX130036

BATTERIE Il gruppo batteria è dotato di batterie agli ioni di litio ricaricabili. La durata operativa di ogni ricarica dipende dal tipo di lavoro. Le batterie in questo prodotto sono state progettate per fornire un perfetto funzionamento e la massima affidabilità. Come tutte le batterie, col tempo si consumeranno. Non disassemblare il gruppo batteria e non tentare di sostituire le celle. La manipolazione delle batterie, in parti- colare quando si indossano anelli e altri gioielli, comporta il rischio di ustioni gravi. Per garantire la massima durata di vita della batteria, leggere e comprendere il manuale di istruzioni. AVVERTENZA! È buona norma scollegare il caricabatteria dalla presa di corrente e rimuovere il gruppo batteria agli ioni di litio quando non è in uso.

RIMOZIONE DEL GRUPPO BATTERIA E

PREPARAZIONE ALLO SMALTIMENTO

Li-ion Non smaltire il caricabatteria e le batterie/ batterie ricaricabili insieme ai rifiuti indifferenziati! Conformemente alle direttive europee 2012/19/EU e 2006/66/CE, i rifiuti di appar- ecchiature elettriche ed elettroniche, pile e accumulatori devono essere raccolti separat- amente e smaltiti nel rispetto dell’ambiente. Contattare le autorità competente per infor- mazioni relative alle opzioni per il riciclo e/o lo smaltimento. AVVERTENZA! Dopo la rimozione del gruppo batteria a scopo di smaltimento o riciclo, coprire i terminali del gruppo batteria con del robusto nastro isolante. Non tentare di distruggere o disassemblare il gruppo batteria o di rimuoverne i componenti. Le batterie agli ioni di litio devono essere riciclate o smaltite adeguatamente. Inoltre, non toccare mai i terminali con oggetti metallici e/o parti del corpo per evitare il rischio di cortocircuito. Tenere fuori dalla portata dei bambini. Il mancato rispetto di queste avvertenze comporta il rischio di incendio e/o gravi infortuni.CARICABATTERIA A ZAINO 56 VOLT — BAX1300

L’utensile elettrico non funziona. ◾ L’adattatore del gruppo batteria non è installato sull’utensile elettrico. ◾ Nessun contatto elettrico tra l’utensile elettrico e la batteria. ◾ Il gruppo batteria è scarico ◾ Il gruppo batteria o l’utensile elettrico sono troppo caldi. ◾ Il cavo o l’adattatore non sono funzionanti. ◾ Installare il gruppo batteria sull’utensile elettrico. ◾ Rimuovere l’adattatore, ispezionare i contatti e reinstallare l’adattatore. ◾ Ricaricare il gruppo batteria. ◾ Raffreddare il gruppo batteria e l’utensile elettrico nché la temperatura non scende al di sotto dei valori normali. ◾ Contattare il centro di assistenza EGO. Sull’indicatore LCD appare “OVER TEM-PERATURE”. ◾ La temperatura della batteria è superiore o inferiore ai valori specicati. ◾ Interrompere la carica o la scarica nché la temperatura non ritorna normale.Sull’indicatore LCD appare “CAN’T BE CHARGED”. ◾ La tensione di una cella della batteria è superiore a 4,3 V. ◾ Interrompere immediatamente la carica; tuttavia la batteria può essere scaricata. Se questo problema si verica più volte, contattare il centro di assistenza EGE.La spia lampeggia costantemente. ◾ La spina non è inserita completamente nell’adattatore o il gruppo batteria è collegato a un utensile elettrico non riconosciuto. ◾ Reinserire la spina nella presa dell’adattatore della batteria no al “doppio clic”. Usare utensili elettrici EGO. GARANZIA

CONDIZIONI DELLA GARANZIA EGO

Visitare il sito web egopowerplus.com per consultare le condizioni complete della garanzia EGO.56 VOLT RUGZAK ACCU — BAX130038
