Modulo inserto per avvisi d'emergenza

Queste istruzioni sono rivolte al tecnico che installa il modulo e all'utente senza conoscenze tecniche particolari. Vi preghiamo di leggerle attentamente prima dell'installazione e di conservarle per un uso futuro.

1 Possibilità d'impiego

Il modulo PA-24FMM è previsto per il montaggio negli amplificatori PA di MONACOR con vano per inserti nonché per il montaggio nell'apparecchio base PA-1200EX, a cui in seguito non si farà più riferimento. Con il modulo è possibile trasmettere degli avvisi importanti tramite l'amplificatore PA e si può memorizzare un avviso d'emergenza della durata massima di un minuto; tale avviso sarà riprodotto automaticamente in caso d'emergenza.

Per l'inoltro dell'allarme ad apparecchi supplementari è presente un relè con contatto di commutazione. Il relè reagisce anche se si stacca il microfono a mano e se il microfono è difettoso. Un allarme supplementare è possibile tramite il buzzer integrato.

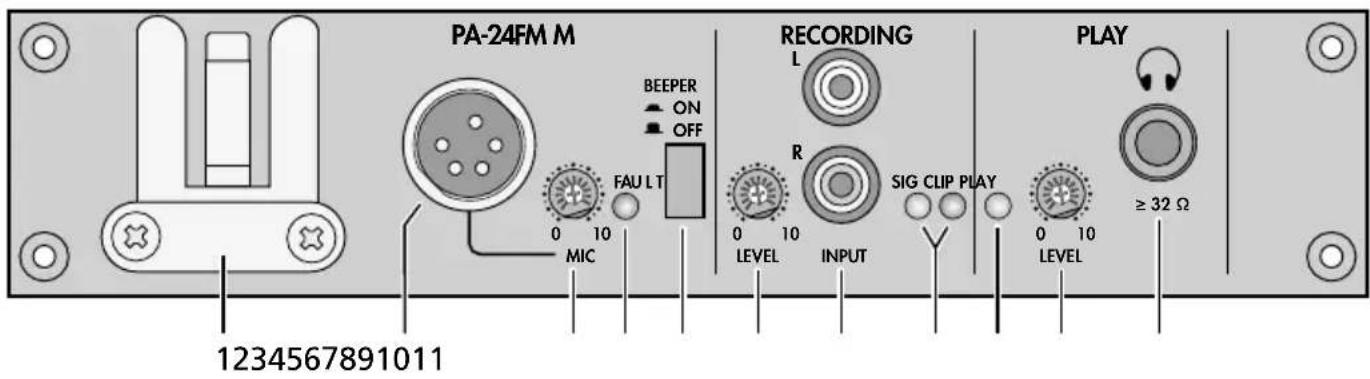

2 Elementi di comando

1 Supporto per il microfono a mano
2 Presa di collegamento per il microfono a mano
3 Regolatore volume per avvisi fatti tramite il microfono
4 LED FAULT: lampeggia se il microfono non è collegato o se è difettoso e se è scattato un allarme
5 Tasto BEEPER per dis/attivare il buzzer interno d'allarme
6 Regolatore LEVEL per il volume di una registrazione
7 Prese RCA per la registrazione di un avviso d'emergenza con livello Line (p. es. da un lettore MP3 o da un PC)
8 LED
SIG è acceso a partire da un determinato volume del segnale di registrazione CLIP è acceso in caso di sovrapilotaggio
9 LED PLAY: lampeggia durante la registrazione di un avviso o durante la riproduzione di un avviso memorizzato
10 Regolatore LEVEL del volume durante la riproduzione di un avviso d'emergenza memorizzato
11 Contatto per una cuffia (presa jack 6,3 mm)

3 Avvertenze per l'uso sicuro

Il modulo inserto è conforme a tutte le di rettive rilevanti dell'UE e pertanto porta la sigla CE

• Il modulo dev'essere montato solo da un esperto.
• Usare il modulo solo all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).

• Spegnere subito l'amplificatore nel quale è inserito il modulo se:

• il modulo o l'amplificatore presentano dei danni visibili;

• dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
• gli apparecchi non funzionano correttamente.

Per la riparazione del modulo (insieme all'amplificatore) rivolgersi sempre ad un'officina competente.

• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
• Nel caso d'uso improprio, di montaggio non a regola d'arte, d'impiego scorretto o di riparazione non a regola d'arte del modulo, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per il modulo.

Se si desidera eliminare il modulo definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

4 Montaggio e collegamento del modulo

AVVERTIMENTO

Prima del montaggio staccare la spina dell'amplificatore dalla presa di rete. Altrimenti esiste il pericolo di una scarica elettrica.

1) Svitare il coperchio dell'amplificatore. 2) Dal lato frontale dell'amplificatore svitare la mascherina per il vano per inserti.
Togliere il cavo a tre poli, incollato sulla mascherina, e dopo aver inserito e avvitato il modulo sistemare il cavo sul connettore AN07 AUDIO (vedi pagina 2). In questo modo, il modulo viene alimentato con -- 17 V e il segnale audio viene inoltrato all'amplificatore.
3) Per il montaggio della piastra di collegamento in dotazione (a) sul retro dell'amplificatore, svitare la mascherina corrispondente oppure staccare la lamiera corrispondente. Inserire la piastra di collegamento nell'apertura e avvitarla.

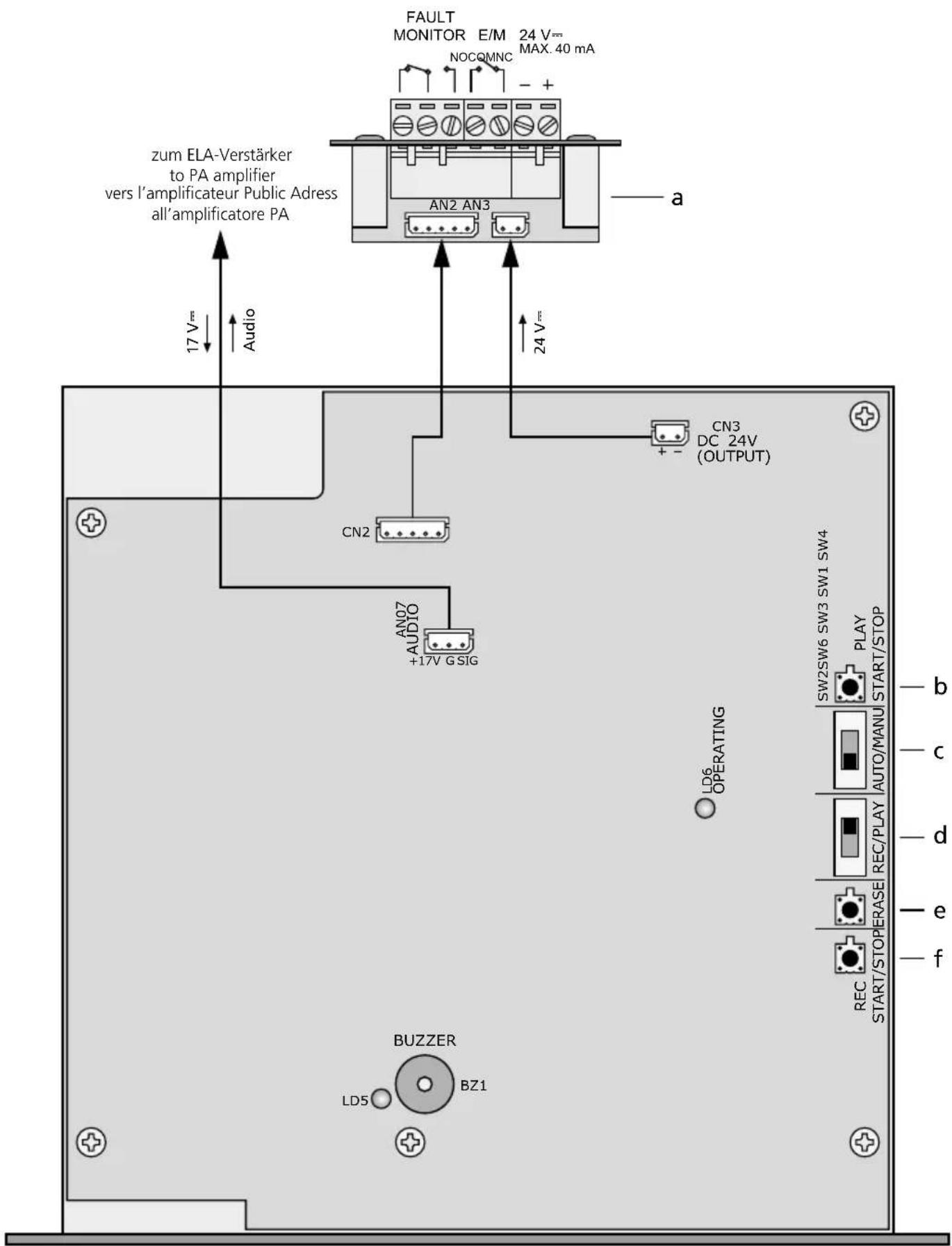

4) Collegare la piastra di collegamento con il modulo come illustrato a pagina 2.
5) Prima di richiudere l'amplificatore con il suo coperchio conviene memorizzare un avviso d'emergenza (Cap. 5.1). Infatti, la memorizzazione e la cancellazione di un avviso sono possibili solo per mezzo degli elementi di comando (b – f) direttamente sul circuito stampato. In questo modo è escluso, per esempio, una cancellazione involontaria.
6) Per far scattare l'allarme e quindi per la riproduzione automatica dell'avviso memorizzato, collegare un contatto d'allarme adeguato (contatto NA) all'ingresso allarme E / M della piastra di collegamento (a).
7) Ai contatti relè FAULT MONITOR della piastra di collegamento si possono collegare ulteriori apparecchi per inoltrare l'allarme. I contatti relè hanno una capacità di carico massima di 1 A con == 24 V o con \~ 120 V.
8) Se, per esempio per un ulteriore relè d'allarme è richiesta una tensione d'esercizio di 24 V, tale tensione può essere prelevata ai morsetti "24V---" della piastra di collegamento. La potenza massima è di 40 mA. Tuttavia, questa

PA-24FM M BEEPER ON OFF FAU LT 0 10 MIC RECORDING L R 0 10 LEVEL INPUT SIG CLIP PLAY 0 10 LEVEL PLAY ≥ 32 Ω 1234567891011

tensione di 24 V è presente solo durante un allarme. (Il contatto d'allarme collegato con i morsetti E/M deve essere chiuso.)

9) Collegare il microfono a mano con la presa MIC (2) e inserirlo sul supporto (1).

Se si toglie il microfono o se il microfono è difettoso, il relè d'allarme interno reagisce. In più, il buzzer d'allarme può emettere un segnale acustico se il tasto BEEPER (5) è stato premuto.

5 Funzionamento

Accendere l'amplificatore; in questo modo, è acceso anche il modulo PA-24FMM.

Il LED rosso LD5 sul circuito stampato si accende non appena il modulo riceve la sua tensione d'esercizio dall'amplificatore. Se si preme il tasto voce del microfono, il LED si spegne.

Importante: Le impostazioni descritte nei capitoli 5.1 – 5.3 possono essere effettuate solo con l'amplificatore aperto e dovrebbero essere fatte solo dall'installatore!

5.1 Cancellare e memorizzare l'avviso d'emergenza

1. Un avviso d'emergenza può essere registrato direttamente tramite il microfono a mano.

2. In alternativa è possibile portare un avviso preparato, p. es. da un PC o da un lettore MP3, sulle prese RCA INPUT (7).

Importante: In questo caso è assolutamente necessario staccare il microfono dal PA-24FMM. Altrimenti, i rumori ambientali si registrano nonostante il tasto voce del microfono non sia stato premuto.

1) Spostare lo switch AUTO/MANU (c) in posizione MANU.

2) Spostare lo switch REC/PLAY (d) in posizione REC.

3) Sbloccare il tasto BEEPER (5) per escludere che al punto successivo il buzzer reagisca.

4) Mettere in cortocircuito i contatti E/M della piastra di collegamento (a). In questo modo si simula un allarme e il LED FAULT (4) lampeggia. Solo così si può cancellare un avviso e memorizzarne uno nuovo!

5) Eventualmente cancellare il vecchio avviso: Tener premuto il tasto ERASE (e) finché il LED OPERATING sul circuito stampato si spegne. Intanto, il LED PLAY (9) lampeggia.

6) Prima di avviare la registrazione, per regolarla pronunciare l'avviso attraverso il microfono oppure riprodurre l'avviso preparato. Con un cacciavite aprire il regolatore LEVEL (6) nel campo RECORDING al punto che il LED rosso CLIP (8) per poco non si accende. Il LED verde SIG si accende come controllo a partire da un determinato volume.

7) Per avviare la registrazione, premere il tasto REC (f). Alla fine dell'avviso terminare la registrazione premendo ancora il tasto REC. Durante la registrazione sono accesi sia il LED rosso OPERATING sul circuito stampato che il LED verde PLAY (9).

5.2 Riprodurre l'avviso d'emergenza come controllo

1) Lasciare in cortocircuito i contatti E / M.
2) Spostare lo switch REC / PLAY (d) in posizione PLAY. Lasciare lo switch AUTO / MANU ancora in posizione MANU.
3) Per avviare la riproduzione premere il tasto PLAY (b). Durante la riproduzione, il LED PLAY (9) lampeggia.
4) L'avviso si sente tramite l'impianto PA. Regolare il volume dell'avviso con il regolatore LEVEL (10) nel campo PLAY.

Collegando una cuffia alla presa 📞(11), l'avviso è riprodotto solo attraverso la cuffia.

5.3 Impostazioni per l'avvio automatico di un avviso

1) Togliere il cortocircuito dei contatti E/M. Il LED FAULT smette di lampeggiare.
2) Spostare lo switch AUTO / MANU (c) in posizione AUTO e lo switch REC / PLAY (d) in posizione PLAY.
3) Se il buzzer interno deve dare un segnale acustico, premere il tasto BEEPER (5).
4) Per testare il funzionamento, mettere nuovamente in cortocircuito i contatti E / M oppure provocare un allarme per mezzo del contatto d'allarme collegato a detti contatti:

• Il LED FAULT lampeggia, e il relè d'allarme reagisce.
• Prima dell'avviso d'emergenza, si sente per 12 s circa una sirena.
• Dopo la sirena, l'avviso viene ripetuto senza fine finché il contatto d'allarme non si apra nuovamente. Regolare il volume dell'avviso con il regolatore LEVEL (10).

5.4 Avviso tramite il microfono a mano

Staccare il microfono da suo supporto, per l'avviso tener premuto il tasto voce e impostare il volume con il regolatore MIC (3).

6 Dati tecnici

Ingressi

Mic: 2,5 mV, 600 Ω, sbil.

Line: 250mV, 10kΩ, sbil.

Uscite

Audio: 775 mV, 600 Ω

Cuffia: 24mW,≥32

Gamma di frequenze

Mic: 300–5400 Hz

Line: 100–5400 Hz

Memoria per un

avviso d'emergenza

Tipo: ....memoria non volatile senza buffer

Registrazione fino a: 60 s

Memorizzazione: . . . 100 anni (tipico)

Cicli di registrazione: 100 000 (tipico)

Relè d'allarme

Tipo contatto: ..... contatto di commutazione(NO/NC)

Potenza max.: ..... 1 A, = 24 V/\~120 V

Alimentazione: ..... == 17 V, 185 mA tra- mite l'amplificatore

Temperatura

d'esercizio:....0-40°C

Dimensioni: 195×40×177 mm (l× h× p)

Peso: 600 g

Con riserva di modifiche tecniche.
