MANUALE UTENTE W7 OM75 WHIRLPOOL

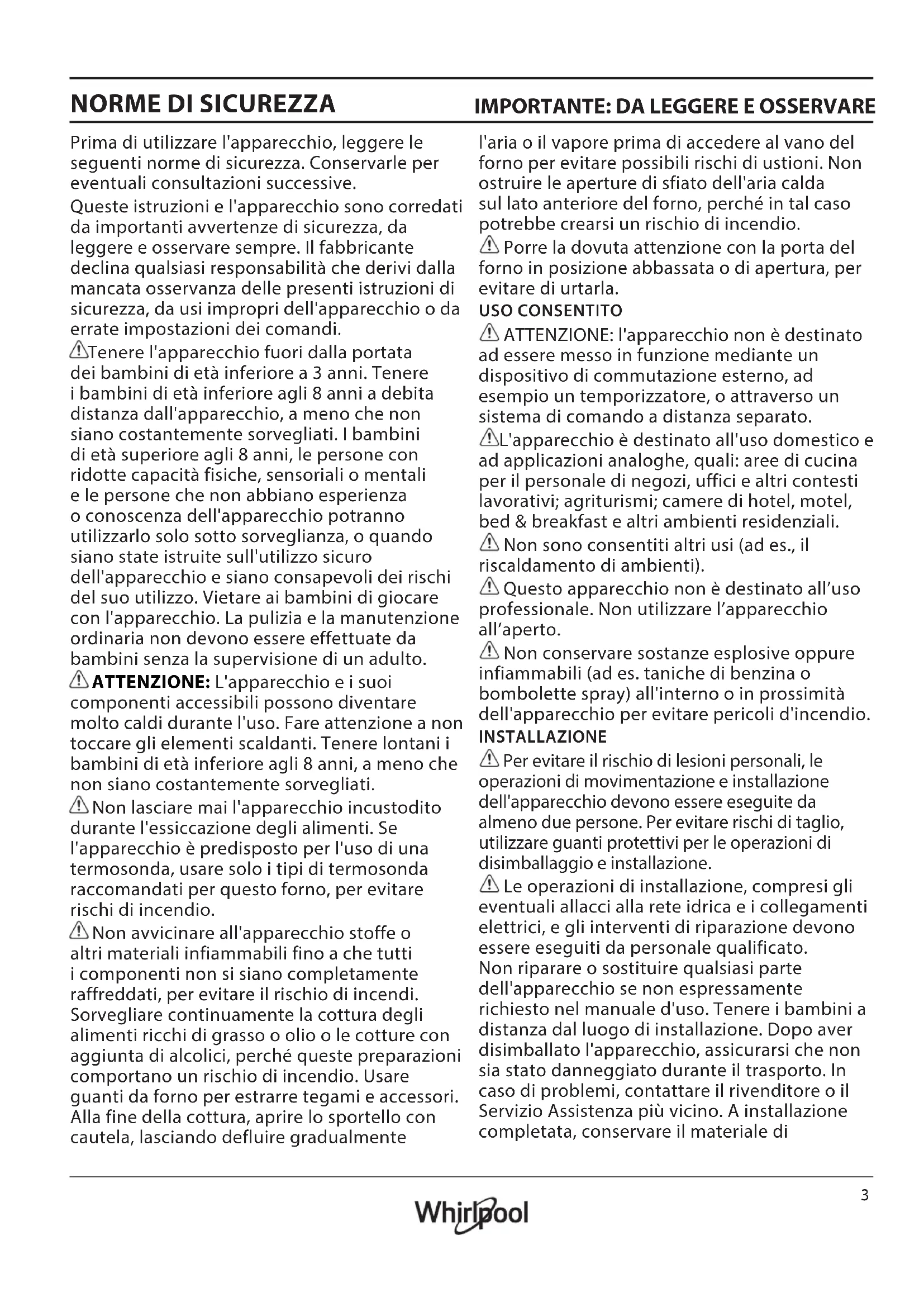

Norme di sicurezza Istruzioni per l’uso Guida all'installazione www.whirlpool.eu/register3

Prima di utilizzare l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consultazioni successive. Queste istruzioni e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e osservare sempre. Il fabbricante declina qualsiasi responsabilità che derivi dalla mancata osservanza delle presenti istruzioni di sicurezza, da usi impropri dell'apparecchio o da errate impostazioni dei comandi. Tenere l'apparecchio fuori dalla portata dei bambini di età inferiore a 3 anni. Tenere i bambini di età inferiore agli 8 anni a debita distanza dall'apparecchio, a meno che non siano costantemente sorvegliati. I bambini di età superiore agli 8 anni, le persone con ridotte capacità fisiche, sensoriali o mentali e le persone che non abbiano esperienza o conoscenza dell'apparecchio potranno utilizzarlo solo sotto sorveglianza, o quando siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi del suo utilizzo. Vietare ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione ordinaria non devono essere effettuate da bambini senza la supervisione di un adulto. ATTENZIONE: L'apparecchio e i suoi componenti accessibili possono diventare molto caldi durante l'uso. Fare attenzione a non toccare gli elementi scaldanti. Tenere lontani i bambini di età inferiore agli 8 anni, a meno che non siano costantemente sorvegliati. Non lasciare mai l'apparecchio incustodito durante l'essiccazione degli alimenti. Se l'apparecchio è predisposto per l'uso di una termosonda, usare solo i tipi di termosonda raccomandati per questo forno, per evitare rischi di incendio. Non avvicinare all'apparecchio stoffe o altri materiali infiammabili fino a che tutti i componenti non si siano completamente raffreddati, per evitare il rischio di incendi. Sorvegliare continuamente la cottura degli alimenti ricchi di grasso o olio o le cotture con aggiunta di alcolici, perché queste preparazioni comportano un rischio di incendio. Usare guanti da forno per estrarre tegami e accessori. Alla fine della cottura, aprire lo sportello con cautela, lasciando defluire gradualmente l'aria o il vapore prima di accedere al vano del forno per evitare possibili rischi di ustioni. Non ostruire le aperture di sfiato dell'aria calda sul lato anteriore del forno, perché in tal caso potrebbe crearsi un rischio di incendio. Porre la dovuta attenzione con la porta del forno in posizione abbassata o di apertura, per evitare di urtarla. USO CONSENTITO ATTENZIONE: l'apparecchio non è destinato ad essere messo in funzione mediante un dispositivo di commutazione esterno, ad esempio un temporizzatore, o attraverso un sistema di comando a distanza separato. L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: aree di cucina per il personale di negozi, uffici e altri contesti lavorativi; agriturismi; camere di hotel, motel, bed & breakfast e altri ambienti residenziali. Non sono consentiti altri usi (ad es., il riscaldamento di ambienti). Questo apparecchio non è destinato all’uso professionale. Non utilizzare l’apparecchio all’aperto. Non conservare sostanze esplosive oppure infiammabili (ad es. taniche di benzina o bombolette spray) all'interno o in prossimità dell'apparecchio per evitare pericoli d'incendio. INSTALLAZIONE Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per evitare rischi di taglio, utilizzare guanti protettivi per le operazioni di disimballaggio e installazione

Le operazioni di installazione, compresi gli eventuali allacci alla rete idrica e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguiti da personale qualificato. Non riparare o sostituire qualsiasi parte dell'apparecchio se non espressamente richiesto nel manuale d'uso. Tenere i bambini a distanza dal luogo di installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza più vicino. A installazione completata, conservare il materiale di4 Non installare l'apparecchio dietro un pannello decorativo - possibile rischio di incendio. imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare potenziali rischi di soocamento. Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare l'apparecchio dalla rete elettrica. Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causare così rischi di scosse elettriche. Attivare l'apparecchio solo dopo avere completato la procedura di installazione. Eseguire tutte le operazioni di taglio del mobile prima di inserire il forno, avendo cura di rimuovere trucioli o residui di segatura. Non rimuovere l'apparecchio dalla base di polistirolo no al momento dell'installazione. La parte inferiore dell'apparecchio non deve essere più accessibile dopo l'installazione, per evitare il rischio di ustioni. Se l'apparecchio è installato sotto un piano di lavoro, non ostruire lo spazio minimo previsto tra il piano di lavoro e il bordo superiore del forno, perché in tal caso potrebbe crearsi un rischio di incendio. AVVERTENZE ELETTRICHE La targhetta matricola si trova sul bordo anteriore del forno (visibile a porta aperta). Deve essere possibile scollegare l'apparecchio dalla rete elettrica disinserendo la spina, se questa è accessibile, o tramite un interruttore multipolare installato a monte della presa in conformità alle norme di cablaggio, mentre il collegamento a terra dell'apparecchio deve essere conforme alle norme di sicurezza elettrica nazionali. Non utilizzare cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non devono più essere accessibili. Non utilizzare l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomalie di funzionamento o se l'apparecchio è caduto o è stato danneggiato. Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un tecnico qualicato per evitare situazioni di pericolo o rischi di scosse elettriche. Se il cavo di alimentazione deve essere sostituito, rivolgersi a un centro di assistenza autorizzato.

PULIZIA E MANUTENZIONE

ATTENZIONE: Per evitare rischi di folgorazione, prima di qualsiasi intervento di manutenzione accertarsi che l’apparecchio sia spento e scollegato dall’alimentazione elettrica. Per evitare il rischio di lesioni personali, utilizzare guanti protettivi (rischio di lacerazione) e scarpe di sicurezza (rischio di contusione); assicurarsi che qualsiasi movimentazione sia eseguita da due persone (ridurre il carico); mai utilizzare pulitrici a getto di vapore (rischio di scosse elettriche). Le riparazioni non professionali e non autorizzate dal produttore potrebbero comportare un rischio per la salute e la sicurezza, per il quale il produttore non può essere ritenuto responsabile. Qualsiasi difetto o danno causato da riparazioni o interventi di manutenzione non professional non sarà coperto dalla garanzia, i cui termini sono descritti nel documento consegnato con l’unità. Non utilizzare detergenti abrasivi o raschietti metallici per pulire il vetro della porta del forno, in quanto potrebbero graare la supercie con il rischio di rottura del vetro. Prima di eseguire qualsiasi operazione di pulizia o manutenzione, assicurarsi che l’apparecchio si sia rareddato. - Rischio di ustioni. ATTENZIONE: Spegnere l'apparecchio prima di sostituire la lampadina, per evitare il rischio di scosse elettriche.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo del riciclo . Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dalle autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTICI

Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ucio locale competente, il servizio di raccolta dei riuti domestici o il negozio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE) e alle norme sui riuti di apparecchiature elettriche ed elettroniche 2013 (e successive modiche)..5 Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come riuto domestico, bensì conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

CONSIGLI PER IL RISPARMIO ENERGETICO

Preriscaldare il forno solo se specicato nella tabella di cottura o nella ricetta. Usare teglie laccate o smaltate in colori scuri, in quanto assorbono il calore in modo più eciente. Nel caso di cibi che richiedano tempi lunghi, questi continueranno comunque a cuocere anche con l’apparecchio spento.

DICHIARAZIONI DI CONFORMITÀ

Questo apparecchio soddisfa quanto segue: Requisiti di Ecodesign del regolamento europeo 66/2014; Regolamento 65/2014 sull'etichettatura energetica; Ecodesign per i prodotti connessi all'energia e informazioni sull'energia (emendamento) (Uscita UE) Regolamenti 2019, in conformità con la norma europea EN 60350-1. Questo prodotto contiene una sorgente luminosa di classe di ecienza energetica G.5

Ruotare per selezionare la temperatura desiderata.

Si illumina in fase di riscaldamento; si spegne al raggiungimento della temperatura selezionata.

Per aumentare o diminuire il valore visualizzato sul display.

4. TASTO DI REGOLAZIONE DEL TEMPO

Per selezionare le impostazioni di: durata, fine cottura, timer.

6. MANOPOLA DI SELEZIONE

Per accendere il forno selezionando una funzione. Ruotare in posizione per spegnere il forno.

7. LED FUNZIONE ATTIVA

Segnala il funzionamento del forno; è spenta quando si trova in posizione . Nota: le manopole sono a scomparsa. premere al centro delle stesse per estrarle dalla loro sede.

DESCRIZIONE DEL PRODOTTO

(il livello è indicato sulla parte frontale del forno)

3. Punto di inserimento del girarrosto

8. Ventola e resistenza circolare

9. Resistenza inferiore

ACCESSORI GRIGLIA LECCARDA Da usare per la cottura degli alimenti o come supporto per pentole, tortiere e altri utensili da cucina (adatti alla cottura in forno). Da posizionare sotto la griglia per raccogliere i succhi di cottura o come piastra per cuocere carni, pesci, verdure, focacce, ecc. Il numero e il tipo di accessori possono variare a seconda del modello acquistato. È possibile acquistare separatamente altri accessori presso il Servizio Assistenza Clienti.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali inserendo dapprima il lato rialzato orientato verso l’alto. Gli altri accessori, come la leccarda o la teglia, si inseriscono orizzontalmente come la griglia.

TOGLIERE E RIMONTARE LE GRIGLIE LATERALI

• Per togliere le griglie laterali, afferrare ed estrarre la parte inferiore della guida abbassandola. Quindi staccare con attenzione la parte superiore dalla sede.

• Per rimontare le griglie laterali, inserirle dapprima nella sede superiore, quindi abbassarle vicino alla sede inferiore e infine spingere la parte inferiore per inserirla nella cavità.

FUNZIONI LUCE Per accendere la luce all'interno del forno. STATICO Per cuocere qualsiasi tipo di pietanza su un solo ripiano. VENTILATO VENTOLA Con questo tipo di cottura una ventola fa circolare l'aria calda al l'interno del forno distribuendo il flusso in modo uniforme. La cottura avviene più rapidamente rispetto alla cottura

onvenzionale. Ideale per la cottura multilivello, è possibile infatti cuocere contemporaneamente

iverse pietanze che richiedono la stessa temperatura su diversi ripiani, fino ad un massimo di

3. Rimuovere le pietanze che richiedono tempi di

cottura più brevi e lasciare le altre pietanze in forno per completare la cottura. GRILL Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile. MODALITÀ ECO Questa modalità è studiata per il risparmio energetico. È ideale per surgelati, alimenti precotti e piccole porzioni. Il tempo di preriscaldamento è molto breve e la cottura tende ad essere più lenta. Non è consigliata per porzioni o preparazioni relativamente grandi. Per la cottura di carni, torte ripiene (cheesecake, strudel, torte di frutta) e verdure ripiene su un solo livello. Questa funzione può essere utilizzata anche per cotture su due ripiani. Si consiglia di invertire la posizione degli alimenti per ottenere una cottura più omogenea.

1. IMPOSTAZIONE DELL'ORA E DEI SUONI

Alla prima accensione, è necessario impostare l’ora: sul display lampeggiano l'indicazione “AUTO” e le cifre “0.00”. Per impostare l'orologio, premere il tasto centrale per circa 3 secondi. Quando appare il simbolo , utilizzare i tasti e per impostare l'ora. BOTTOM + VENTILATO Per terminare la cottura di pietanze a consistenza molto liquida e ottenere basi croccanti e dorate. Utile anche per concentrare salse e sughi. TURBOGRILL Per arrostire grossi pezzi di carne (cosciotti, roast beef, polli). si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500 ml di acqua potabile. PRIMO UTILIZZO Attendere il segnale acustico di conferma della regolazione dell'orologio. Nota: per modificare l'ora in un momento successivo, ad esempio dopo un'interruzione di corrente prolungata, procedere come de scritto sopra.

2. RISCALDARE IL FORNO

Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno. Riscaldare il forno alla

emperatura massima per circa 1 ora. Durante questa procedura il forno deve essere vuoto. Seguire le istruzioni per impostare correttamente la funzione. Nota: si raccomanda di ventilare il locale dopo il primo utilizzo.

nuo vo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale. Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere ogni odore.8 USO QUOTIDIANO

1. SELEZIONE DI UNA FUNZIONE

Per selezionare una funzione, ruotare la manopola di selezione in corrispondenza del simbolo della funzione desiderata.

2. AVVIARE UNA FUNZIONE

Per avviare la funzione selezionata, ruotare la manopola termostato per impostare la temperatura desiderata. Per interrompere una funzione in qualsiasi momento, spegnere il forno, ruotare la manopola di selezione e la manopola del termostato su e .

3. USO DEL PROGRAMMATORE ELETTRONICO

Premendo il tasto di regolazione del tempo è possibile selezionare varie modalità per programmare il tempo di cottura.

IMPOSTAZIONE DEL CONTAMINUTI

Questa opzione non può essere utilizzata per interrompere o attivare la cottura ma permette di utilizzare il display come timer, sia quando è attiva una funzione che a forno spento. Per attivare il timer, premere a lungo il tasto centrale: sul display compare il simbolo . (1) Impostare la durata usando i tasti e : dopo alcuni secondi ha inizio il conto alla rovescia. Alla fine, premere un tasto qualsiasi per disattivare il segnale acustico.

SELEZIONE DELLA DURATA

Dopo avere selezionato e attivato la funzione, è possibile impostare un tempo di cottura per fare in modo che il forno si spenga automaticamente. Premere a lungo il tasto centrale, quindi premerlo nuovamente: sul display compaiono le indicazioni DUR e AUTO. Impostare la durata usando i tasti e .

Dopo alcuni secondi, l'indicazione AUTO rimane accesa per confermare l'impostazione (2). Al termine del tempo di cottura impostato, viene emesso un segnale acustico e la cottura viene interrotta. Premere il tasto di regolazione del tempo per disattivare la suoneria. Per spegnere il forno, riportare la manopola di selezione e la manopola del termostato su e .

PROGRAMMA COMPLETAMENTE AUTOMATICO /

AVVIO RITARDATO È possibile posticipare l'avvio di una funzione programmandone l'ora di ne. Dopo avere impostato la durata, premere il tasto centrale nché sul display compare l'indicazione END (3). Premere i tasti e per selezionare l'ora di fine cottura. Dopo alcuni secondi, sul display compaiono il simbolo e l'indicazione AUTO a conferma dell'avvenuta impostazione (4). Se si impostano sia la durata che l'ora di fine cottura, la funzione rimane in pausa finché non si illumina il simbolo : a quel punto, il forno procederà automaticamente con la funzione di cottura selezionata (5). Alla fine, premere a lungo un tasto qualsiasi per disattivare il segnale acustico. Per spegnere il forno, riportare la manopola di selezione e la manopola del termostato su e . Nota: selezionando solo l'ora di ne cottura (senza impostare la durata), la funzione si avvierà immediatamente. La cottura continuerà no all'ora di ne richiesta. OPZIONI SUONERIA Per impostare la suoneria, premere a lungo insieme i tasti e . Per scegliere il suono desiderato, premere i tasti

, quindi premere il tasto centrale per confermare.

Il blocco dei tasti viene attivato entro 30 secondi dall'ultima pressione di un tasto. Sul display compare l'icona . Per disattivarlo, premere a lungo il tasto di regolazione del tempo.9

Una volta avviata la funzione, il LED del termostato si accende per segnalare che si è attivata la fase di preriscaldamento. Al termine di questa fase, il LED del termostato si spegne ad indicare che il forno ha raggiunto la temperatura impostata: a questo punto, inserire gli alimenti e procedere alla cottura. Nota: introdurre gli alimenti nel forno prima della ne del preriscaldamento può avere eetti negativi sui risultati della cottura.

SISTEMA DI RAFFREDDAMENTO

Durante la cottura, è possibile che la ventola di raffreddamento si attivi di tanto in tanto per ridurre il consumo energetico. A fine cottura, dopo lo spegnimento del forno, la ventola di raffreddamento può continuare a funzionare per un certo periodo di tempo.

PULIZIA E MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di eseguire ogni operazione. Non utilizzare apparecchi a vapore. Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici. Utilizzare guanti protettivi. Il forno deve essere disconnesso dalla rete elettrica prima di effettuare operazioni di manutenzione. SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente neutro. Asciugare con un panno asciutto.

• Non usare detergenti corrosivi o abrasivi. Se inavvertitamente uno di questi prodotti dovesse venire a contatto con le superfici, pulire subito con un panno in microfibra umido. SUPERFICI INTERNE

• Dopo ogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo; per asciugare la condensa dovuta alla cottura di alimenti con un elevato contenuto di acqua, usare a forno freddo un panno o una spugna.

• Pulire i vetri della porta con detergenti liquidi specifici.

• Per facilitare la pulizia della porta è possibile rimuoverla. ACCESSORI Mettere a bagno gli accessori con detersivo per piatti dopo l’uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

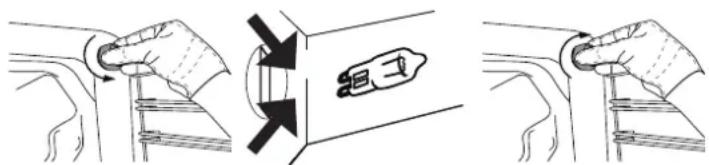

SOSTITUZIONE DELLA LAMPADINA

• Scollegare il forno dalla rete elettrica.

• Svitare il coprilampada, sostituire la lampadina e avvitare nuovamente il coprilampada.

• Ricollegare il forno alla rete elettrica. Nota: Usare solo lampade alogene 25W tipo G9 W/220-240 V, T300°C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per

’illuminazione di ambienti domestici (Regolamento CE 244/2009). Le lampade sono disponibili presso il Servizio Assistenza. Non maneggiare le lampadine a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non mettere in funzione il forno senza aver riposizionato il coprilampada.

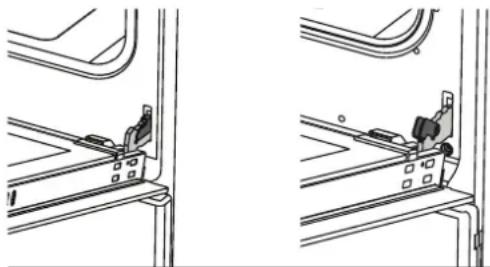

RIMOZIONE E MONTAGGIO DELLA PORTA

Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco. Regolare il fermo della cerniera all'angolazione più ampia. Regolare le due cerniere con cui è collegata la porta del forno nella stessa posizione. A questo punto, chiudere parzialmente la porta del forno in modo da portarla a contatto con il fermo della cerniera. Afferrare saldamente la porta con entrambe le mani, evitando di tener la per la maniglia. Per estrarla, continuare a chiuderla e contemporaneamente tirarla verso l’alto ed esternamente, finché non esce dalle sedi.10

Togliere la porta e appoggiarla su un piano morbido. Per reinstallare la porta, ripetere la procedura sopra

escritta in ordine inverso. StaticoFUNZIONI Statico + ventilato Turbogrill Grill

• Girare gli alimenti a metà cottura.

Nota. Le cerniere della porta sono dotate di tecnologia Soft Closing: uno speciale sistema che ne permette la chiusura in maniera dosata e graduale, evitando qualsiasi rumorosità (anche da eventuale chiusura accidentale). Verdure170 - 190

Leccarda Tortiera su griglia o leccarda11 Problema Possibile causa Soluzione Il f orno non si accende Interruzione della corrente elettrica. Disconnessione dalla rete elettrica. Vericare che ci sia tensione in linea e che il forno sia collegato all'alimentazione elettrica. Attendere almeno un minuto, quindi ritentare l’accensione del forno e vericare se l’inconveniente persiste. Procedura di avvio scorretta. Attendere almeno un minuto e ripetere le operazioni descritte nella sezione “Utilizzo del forno”. In caso di problemi, riportare la manopola di regolazione sulla posizione e aprire la porta del forno.

RISOLUZIONE DEI PROBLEMI

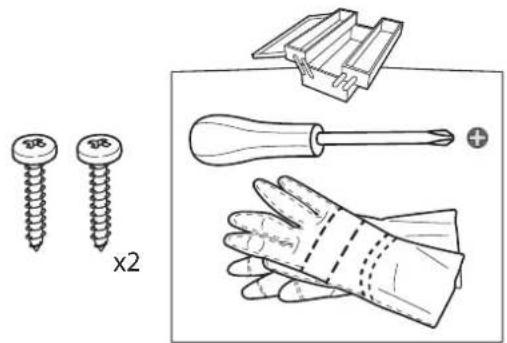

SERVIZIO ASSISTENZA Prima di contattare il Servizio Assistenza Tecnica: Provare a risolvere da soli il problema seguendo le indicazioni della sezione “Risoluzione dei problemi”. Se dopo i suddetti controlli l'inconveniente permane, contattare il Servizio Assistenza più vicino. Prepararsi a fornire:

• una breve descrizione del guasto;

• il tipo e il modello esatto del forno;

• il codice di assistenza (il numero che segue la parola Service nella targhetta matricola). Quest'ultima si trova sul bordo destro interno del forno ed è visibile quando la porta è aperta. Il codice di assistenza è riportato anche sul libretto di garanzia;

• il proprio indirizzo completo;

• il proprio numero di telefono. Qualora si rendesse necessaria una riparazione, contattare un Servizio Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).x2 90°C5001 x 4Norme di sicurezza Istruzioni per l’uso Guida all'installazione www.whirlpool.eu/register Consignes de sécurité Guide d’utilisation et d’entretien Consignes d'installation www.whirlpool.eu/register3
