MANUALE UTENTE WS 9632 TECHNOLINE

Manuale delle instruzioni

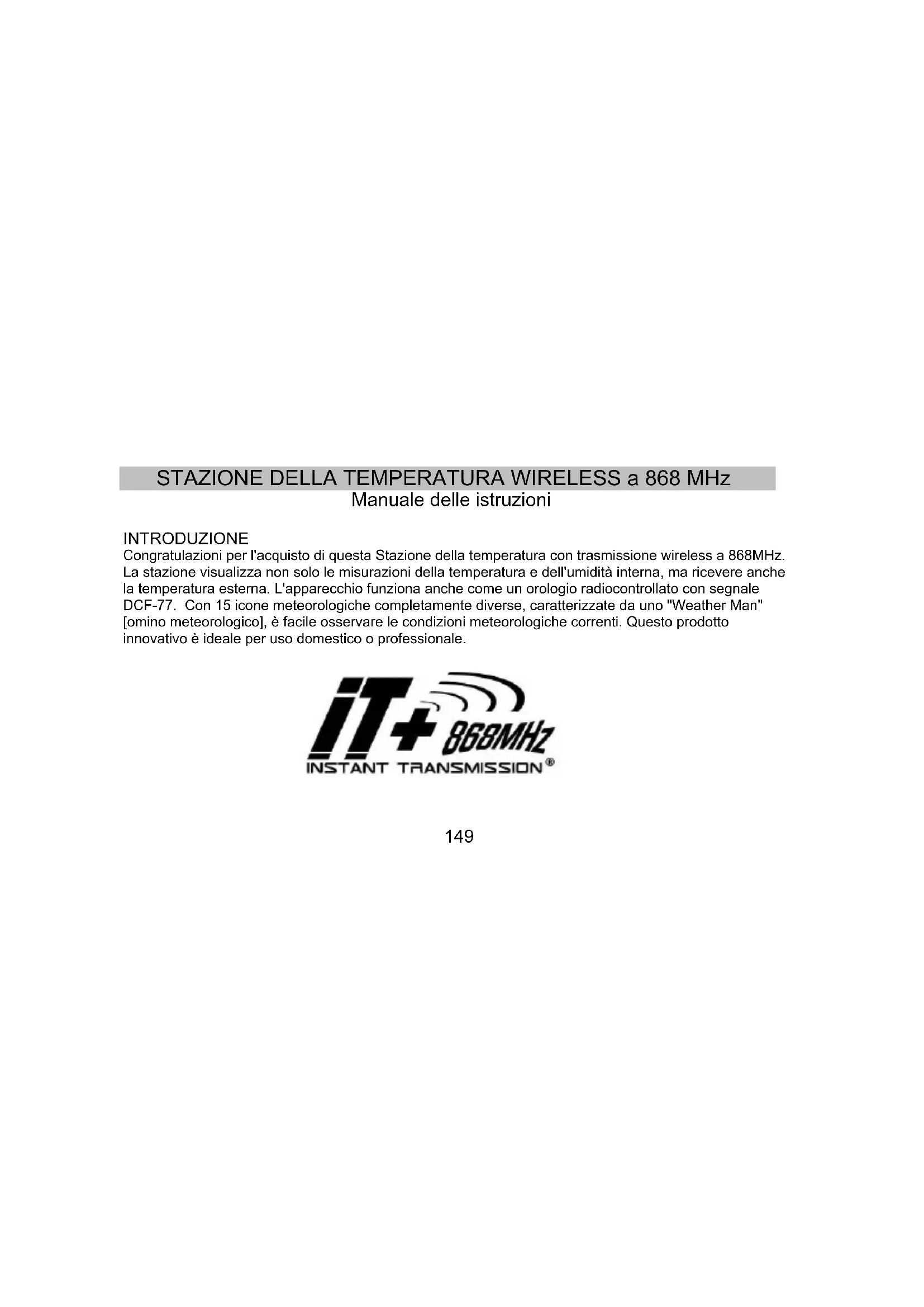

STAZIONE DELLA TEMPERATURA WIRELESS a 868 MHz

Manuale delle istruzioni

INTRODUZIONE

Congratulazioni per l'acquisto di questa Stazione della temperatura con trasmissione wireless a 868MHz. La stazione visualizza non solo le misurazioni della temperatura e dell'umidità interna, ma ricevere anche la temperatura esterna. L'apparecchio funziona anche come un orologio radiocontrollato con segnale DCF-77. Con 15 icone meteorologiche completamente diverse, caratterizzate da uno "Weather Man" [omino meteorologico], è facile osservare le condizioni meteorologiche correnti. Questo prodotto innovativo è ideale per uso domestico o professionale.

iT+ 868MHz INSTANT TRANSMISSION®

CARATTERISTICHE

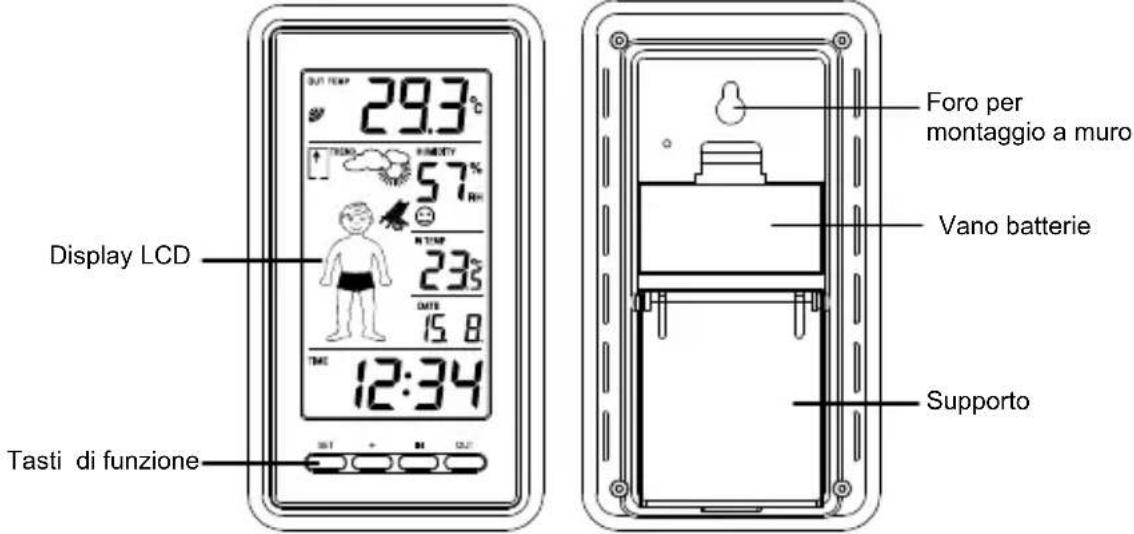

Stazione della temperatura

29.3°C Display LCD Tasti di funzione OUT TEMP FRO 57% IN TIME 23°C DATE 15 8 TIME 12:34 Foro per montaggio a muro Vano batterie Supporto

• Orario radiocontrollato DCF con possibilità d'impostazione manuale
• Ricezione dell'ora ON/OFF [attivata / disattivata] (selezionabile dall'utente)
• Visualizzazione dell'ora e dei minuti e secondi
• Display del calendario
  • Gamma di impostazione del fuso orario da -12 a 12 ore
• Trasmissione wireless a 868 Mhz
• Intervalli di ricezione del segnale esterno: 4 secondi
• Indicatore del comfort in ambiente interno
• Display dell'umidità interna in RH%
• Visualizza una delle 15 icone della temperatura facili da leggere, caratterizzate dalla omino meteorologico
• Visualizzazione della temperatura, selezionabile in centigradi (°C) o gradi Fahrenheit (°F)
• Visualizzazione della temperatura interna ed esterna, con registrazione della minima e della massima MIN/MAX
• Tutte le registrazioni minime e massime MIN/MAX possono essere resettate
• Indicatore batterie scariche
• Possibilità di montaggio a muro o su un piano d'appoggio

Trasmettitore esterno della temperatura

• Trasmissione remota della temperatura esterna alla Stazione della temperatura con segnale a 868 MHz.
• Involucro impermeabile.
• Involucro per montaggio a muro (montaggio in un luogo riparato. Evitare il contatto diretto con la pioggia e l'esposizione alla luce del sole).

IMPOSTAZIONE

Nota: questa stazione meteorologica riceve solo un trasmettitore esterno.

1. Prima di tutto, inserire le batterie del Trasmettitore della temperatura. (consultare il paragrafo "Installazione e sostituzione delle batterie nel Trasmettitore della temperatura").
2. Subito dopo ed entro 30 secondi, inserire le batterie nella Stazione della temperatura (consultare il paragrafo "Come installare e sostituire le batterie nella Stazione della temperatura"). Una volta che le batterie sono state sistemate, tutti i segmenti del display cristalli liquidi LCD s'illuminano brevemente. Di seguito si visualizzano l'ora 0:00 e l'icona della "weather girl" [omino

meteorologico], e la temperatura e l'umidità interna. Se queste non si visualizzano dopo circa 60 secondi, togliere le batterie e aspettare almeno 10 secondi prima di reinserirle.

1. Dopo aver inserito le batterie nel trasmettitore, la Stazione della temperatura inizia a ricevere i dati dal Trasmettitore. Le icone della temperatura esterna e l'icona della ricezione del segnale dovrebbero a questo punto essere visualizzate sulla Stazione della temperatura. Se questo non accade dopo circa 5 minuti, le batterie devono essere tolte da entrambe le unità, e si deve effettuare un resettaggio dal passaggio 1.
2. Per assicurare una trasmissione sufficiente con segnale a 868 MHz, ci devono essere più di 100 i metri tra la posizione finale della Stazione della temperatura e del Trasmettitore (consultare le note ai paragrafi "Montaggio" e "ricezione a 868 MHz").
3. Una volta che la temperatura remota è stata ricevuta e visualizzata sulla Stazione della temperatura, la ricezione del codice orario DCF-77 inizia automaticamente. Questo accade in condizioni normali dopo circa 3-5 minuti.

Nota

• La Stazione della temperatura riceverà soltanto da un Trasmettitore esterno.
• Se dopo 10 minuti, l'orario DCF (orologio atomico) non è stato ricevuto, premere il tasto SET per inserire l'ora manualmente, all'inizio.
• La ricezione dell'orario DCF è effettuata alle 02:00 e alle 03:00, ogni giorno. Se la ricezione alle 03:00 non è avvenuta con successo, l'apparecchio effettua altri tentativi alle 04:00, 05:00 e alle

06:00, fino a quando la ricezione riesce. Se alle 06:00 la ricezione non è ancora avvenuta con successo, quella successiva ha luogo alle 02:00 del giorno successivo. Se la ricezione è avvenuta con successo, l'ora ricevuta si sovrappone all'ora impostata manualmente. Anche la data è aggiornata con l'ora ricevuta. (Fare riferimento alle note del paragrafo "Orario radiocontrollato DCF" e "Impostazione dell'ora manuale")

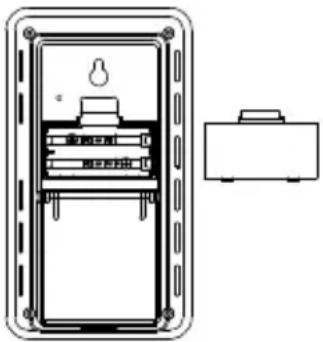

COME INSTALLARE E SOSTITUIRE LE BATTERIE NELLA STAZIONE DELLA TEMPERATURA

La Stazione della temperatura monta 2 batterie tipo AAA, IEC LR3, da
1,5V. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito.
1. Togliere il coperchio del vano batterie sulla parte posteriore della Stazione della temperatura.
2. Inserire le batterie prestando attenzione alla polarità (osservare i segni).
3. Rimettere a posto il coperchio del vano batterie.

COME INSTALLARE E SOSTITUIRE LE BATTERIE NEL TRASMETTITORE DELLA TEMPERATURA.

Il Trasmettitore della temperatura monta 2 batterie tipo AA, IEC LR6, da 1,5V. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito.

1. Togliere il coperchio del vano batterie
2. Inserite le pile seguendo le corrette polarità (facendo riferimento ai relativi segni)
3. Richiudete il coperchio del comparto viti avvitando la vite sul coperchio.

Nota

Quando si sostituiscono le batterie in una qualsiasi delle unità, tutti gli apparecchi devono essere resettati, seguendo le procedure d'impostazione. Questo perché un

codice di sicurezza senza un ordine preciso è assegnato dal Trasmettitore all'avvio, e questo codice deve essere ricevuto e memorizzato dalla Stazione della temperatura, nei primi tre minuti dopo il collegamento all'alimentazione.

SOSTITUZIONE DELLE BATTERIE

Si raccomanda di sostituire le batterie regolarmente in tutte le unità, per assicurare la precisione ottimale degli apparecchi (per la durata delle batterie consultare il paragrafo Specifiche tecniche più avanti).

La conservazione dell'ambiente è responsabilità di tutti. Portare le batterie scariche a un centro di raccolta autorizzato.

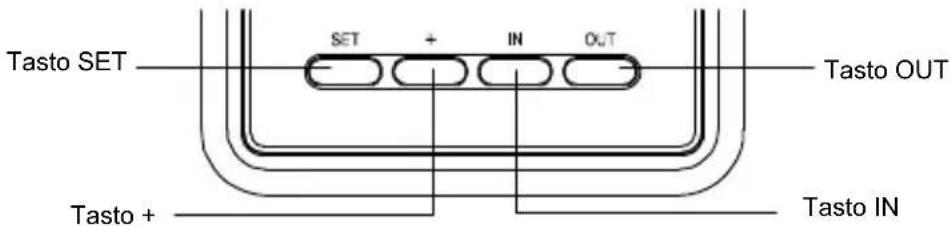

TASTI DI FUNZIONE

Stazione della temperatura

La Stazione della temperatura dispone di quattro tasti facili da usare.

Tasto SET (impostazioni manuali):

- Premere per entrare nel modo impostazione delle funzioni seguenti: fuso orario, impostazione dell'ora manuale, calendario, ricezione del codice orario ON/OFF [attivato/disattivato], formato del

display dell'ora 12/24 ore e impostazioni °C/°F temperatura.

Tasto +

• Per regolare le diverse impostazioni

Tasto IN

- Per commutare fra la temperatura interna MIN/MAX

- Premere per resettare le registrazioni della temperatura interna MIN/MAX.

Tasto OUT

- Per commutare fra la temperatura esterna MIN/MAX

- Premere per resettare le registrazioni della temperatura esterna MIN/MAX

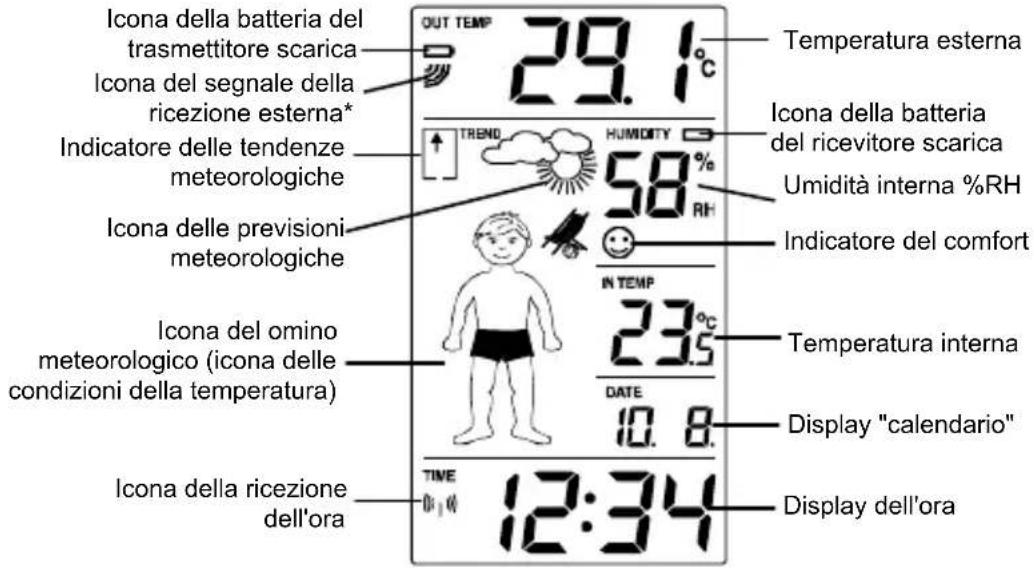

SCHERMO LCD E IMPOSTAZIONI

Icona della batteria del trasmettitore scarica Icona del segnale della ricezione esterna* Indicatore delle tendenze meteorologiche Icona delle previsioni meteorologiche Icona del omino meteorologico (icona delle condizioni della temperatura) Icona della ricezione dell'ora OUT TEMP 29.1°C TRENDO HUMIDITY 58% RH INDICATORE DEL COMFORT IN TEMP 23.5°C DATE 10.8. TIME 12:34 Temperatura esterna Icona della batteria del ricevitore scarica Umidità interna %RH Temperatura interna Display "calendario" Display dell'ora

* Quando il segnale esterno è ricevuto con successo dalla Stazione della temperatura, quest'icona si accende. (Se la trasmissione non è avvenuta con successo, l'icona non è visualizzata sul display a cristalli liquidi LCD), in questo modo l'utente può vedere facilmente se l'ultima ricezione è avvenuta con successo (icona attiva) o meno (icona disattivata).

Per una migliore visualizzazione, lo schermo a cristalli liquidi LCD è diviso in tre sezioni, che visualizzano le informazioni dell'ora e dei dati delle misurazioni interne, le previsioni meteorologiche, e i dati relativi alle misurazioni esterne.

Sezione 1 - Temperatura esterna

• Visualizzazione della temperatura esterna corrente.
• Un simbolo della ricezione del segnale si visualizza, indicando che l'apparecchio sta ricevendo della temperatura esterna.

Sezione 2 - Icona dei dati relativi alle misurazioni i interne e alla temperatura interna (caratterizzata del omino meteorologico)

• Display della temperatura e dell'umidità interna
• La condizione della temperatura corrente è visualizzata con una delle otto icone, caratterizzata del omino meteorologico, che cambia d'aspetto, secondo la temperatura esterna corrente.

- Il formato dell'icona della omino meteorologico fa riferimento al paragrafo "ICONA DEL OMINO METEOROLOGICO"

Sezione 3 - Ora

• In modo normale, visualizza l'ora.

- Si visualizza un simbolo di ricezione del segnale, per indicare che il segnale dell'orologio atomico (orario DCF) è stato ricevuto.

ORARIO RADIOCONTROLLATO DCF

L'orario radiocontrollato è fornito dall'orologio atomico al cesio della Physikalisch Technische Bundesanstalt Braunschweig, che presenta una deviazione di meno di un secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF-77 (77.5 kHz), ed ha un raggio di trasmissione di circ a 1.500 km. La Vs. Stazione della temperatura riceve il segnale, lo converte e visualizza l'ora precisa sia con l'ora legale sia con l'ora solare. La qualità della ricezione dipende molto dalla posizione geografica. In condizioni normali, non dovrebbero esserci problemi di ricezione entro un raggio di trasmissione di 1.500 chilometri da Francoforte. Dopo che il periodo di test iniziale della ricezione esterna è stato completato, l'icona a forma di torre DCF sul display dell'orologio inizia a lampeggiare in alto al centro. Questo indica che l'orologio ha rile vato la presenza di un segnale radio, e sta provando a riceverlo. Quando il codice dell'ora è ricevuto, la torre DCF

s'illumina in maniera continua, e l'ora è visualizzata. Se l'icona a torre lampeggia, ma non imposta l'ora, o la torre DCF non appare per nulla, controllare che le norme elencate qui di seguito siano rispettate.

1. La distanza raccomandata da qualsiasi fonte d'interferenza come schermi di computer o di televisioni deve essere almeno di 1,5 - 2 m.
2. All'interno di strutture in ferro - cemento (seminterrati, sovrastrutture), la ricezione del segnale è naturalmente più debole. In casi estremi, sistemare l'unità vicino ad una finestra, e puntarne la parte frontale o la parte posteriore verso il Trasmettitore di Francoforte.

Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti, e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente per mantenere la deviazione dell'ora sotto un secondo.

IMPOSTAZIONI MANUALI

È possibile effettuare le seguenti impostazioni manuali con la Stazione della temperatura :

• Impostazione del fuso orario
• Impostazione dell'ora manuale
• Impostazione del calendario
• Impostazione del codice orario ON/OFF [attivato/disattivato]
• Impostazione formato del display dell'ora 12/24
• Impostazione della temperatura in °C/°F

Tenere premuto il tasto SET per circa 3 secondi per avanzare al modo impostazione

IMPOSTAZIONE DEL FUSO ORARIO

0 — Lampeggiante

Il fuso orario predefinito della Stazione della temperatura è "0 hour". Per cambiarlo su un altro fuso orario:

1. Tenere premuto il tasto SET per circa 3 secondi per entrare nell'impostazione del fuso orario (lampeggiante).
2. Usando il tasto +, impostare il fuso orario. La gamma spazia da 0, -1, -2...-12, 12, 11, 10... 2, 1, 0, a intervalli consecutivi di un'ora.
3. Premere il tasto SET per confermare ed entrare in "Impostazione dell'ora manuale".

IMPOSTAZIONE DELL'ORA MANUALE

Nel caso in cui la Stazione della temperatura non fosse in grado di rilevare il segnale DCF (disturbi, distanza di trasmissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona quindi come un normale orologio al quarzo.

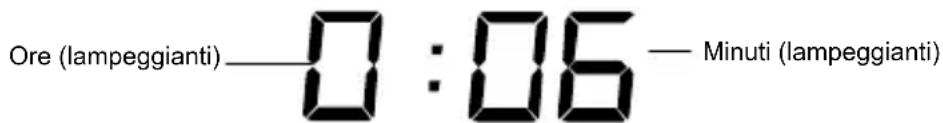

Ore (lampeggianti)——0 : 06 — Minuti (lampeggianti)

Per impostare l'orologio:

1. Le digitazioni delle ore cominciano a lampeggiare nella sezione del display riservata all'ora.
2. Usare il tasto + per regolare le ore, poi premere il tasto SET per regolare i minuti.
3. Le digitazioni dei minuti cominciano a lampeggiare. Premere il tasto + per regolare i minuti.
4. Premere il tasto SET per confermare, ed entrare in "Impostazione del calendario"

Nota

• L'apparecchio effettua ad ogni modo un tentativo di ricezione del segnale allo scoccare di ogni ora, anche se è stato impostato manualmente. Quando la ricezione del segnale è avvenuta con successo, l'ora ricevuta si sovrappone all'ora impostata manualmente.
• Il formato dell'ora è stabilito su visualizzazione dell'ora in formato "24-hr".

IMPOSTAZIONE DEL CALENDARIO

20 10 Anno

DATE

"Data. Mese." (formato del display dell'ora 24h)
"Mese. Data." (formato del display dell'ora 12h)

1. La data predefinita della Stazione della temperatura è 1. 1. dell'anno 2010, dopo l'impostazione iniziale. Dopo che il segnale dell'orario radiocontrollato è stato ricevuto, la data è automaticamente aggiornata. Ad ogni modo, se il segnale non è ricevuto con successo, anche la data può essere impostata manualmente. Per fare questo, seguire i passaggi descritti qui di seguito:
2. Usare il tasto + per impostare l'anno desiderato. La gamma spazia dal 2010 al 2039 (l'impostazione predefinita è 2010).
3. Premere il tasto SET per entrare nel modo impostazione del mese.
4. Le digitazioni del mese iniziano a lampeggiare. Premere il tasto + per impostare il mese, poi premere il tasto SET per impostare la data.
5. Le digitazioni della data iniziano a lampeggiare. Premere il tasto + per impostare la data.
6. Premere il tasto SET per confermare, ed entrare in “Impostazione del codice orario activato/disattivato [ON/OFF]”.

IMPOSTAZIONE DEL CODICE ORARIO ATTIVATO/DISATTIVATO [ON/OFF]

dCF On ——— Lampeggianti

In aree in cui la ricezione del codice orario DCF non è possibile, la funzione di ricezione del codice orario DCF può essere disattivata [OFF]. L'orologio funziona quindi come un normale orologio al quarzo (l'impostazione predefinita per la ricezione del codice orario è attivata [ON]).

1. "ON" inizia a lampeggiare sul display a cristalli liquidi LCD
2. Premere il tasto + per disattivare [OFF] la funzione di ricezione del codice orario
3. Premere il tasto SET per confermare, ed entrare in "Impostazione dell'ora in formato 12/24 ore".

Nota

Se la ricezione del codice orario è disattivata manualmente, l'orologio non esegue alcun tentativo di ricezione del codice orario DCF, finché la funzione di ricezione del codice orario è disattivata [OFF]. L'icona della ricezione del codice orario e l'icona "DCF" non saranno visualizzate sul display a cristalli liquidi LCD.

IMPOSTAZIONE DELL'ORA IN FORMATO 12/24 ORE

Digitazioni lampeggianti

La visualizzazione dell'ora può avvenire in formato 12 o 24 ore (l'impostazione predefinita è ventiquattr'ore).

1. Premere il tasto OUT/+ per commutare fra la visualizzazione in formato "12H" o "24H"
2. Premere il tasto SET per confermare, ed entrare in "Impostazione dell'unità della temperatura in °C/°F"

IMPOSTAZIONE DELL'UNITÀ DELLA TEMPERATURA IN °C/°F

OR—Lampeggiante

L'impostazione predefinita dell'unità della temperatura è impostata su °C (gradi centigradi). Per selezionare °F (Fahrenheit):

1. “°C/°F” lampeggia, usare il tasto + per commutare fra “°C” e “°F”.
2. Una volta che l'unità della temperatura desiderata è stata scelta, confermare premendo il tasto SET, per uscire dal modo impostazione.

ICONA DELLA OMINO METEOROLOGICO (ICONE DELLE CONDIZ IONI DELLA TEMPERATURA)

Una delle 15 diverse icone della temperatura (caratterizzate dalla omino meteorologico con l'abbigliamento diverso) è visualizzata al centro d'el display a cristalli liquidi LCD, che indica le differenti condizioni della temperatura, dovute alla temperatura esterna corrente (i valori della temperatura sono rilevati dal Trasmettitore esterno):

	≥ 26°C (78.8°F)	19 - 25.9°C(66.2 - 78.6°F)	10 - 18.9°C(50 - 66°F)	0 - 9.9°C(32 - 49.8°F)
Sereno
	≥26°C (78.8°F)	19 - 25.9°C(66.2 - 78.6°F)	10 - 18.9°C(50 - 66°F)	0 - 9.9°C(32 - 49.8°F)	< 0°C (32°F)
Variabile
	≥ 26°C (78.8°F)	19 to 25.9 °C(66.2 to 78.6°F)	10 to 18.9°C(50 to 66°F)	0 to 9.9°C(32 to 49.8°F)	< 0°C (32°F)
Nuvoloso con pioggia

Ad ogni repentino o rilevante cambiamento della pressione atmosferica, le icone meteorologiche si aggiornano di conseguenza per rappresentare il futuro previsto cambiamento del tempo. Se l'icona non cambia, significa che la pressione atmosferica non è cambiata o che il cambiamento non è stato

sufficientemente rapido perché la stazione lo potesse registrare. Ad ogni modo, se l'icona visualizzata è quella del sole o della nuvola con la pioggia, la stazione non cambia la visualizzazione delle icone se il tempo migliora (con l'icona del sole), o peggiora (con l'icona della pioggia), dal momento che le icone del sole e della pioggia rappresentano già le condizioni meteorologiche estreme.

L'icona visualizzata prevede il tempo in termini di miglioramento o peggioramento, e non necessariamente sereno o pioggia come rappresentato dalle icone. Ad esempio, se in questo momento il tempo è nuvoloso e la stazione visualizza l'icona della pioggia, non significa che il prodotto è difettoso perché non sta piovendo, ma significa semplicemente che la pressione atmosferica si è abbassata e che si prevede che il tempo peggiori, ma non che venga necessariamente a piovere.

Note

Dopo l'impostazione iniziale, le letture relative alle previsioni del tempo devono essere tralasciate per le 12-24 ore successive. Questo periodo consente alla Stazione meteorologica di raccogliere dati sulla pressione atmosferica ad un'altitudine costante, e fornire così delle previsioni più accurate.

Come sempre accade per le previsioni meteorologiche, non si può garantire una precisione assoluta. La caratteristica delle previsioni del tempo a un livello di precisione di circa 75%, secondo le zone in cui la Stazione meteorologica è stata sistemata. In zone in cui accadono repentini cambiamenti di tempo (per esempio non solo alla pioggia), la Stazione meteorologica fornirà previsioni più accurate al rispetto a zone in cui il tempo è spesso costante (per esempio spesso sereno).

Se la Stazione meteorologica è spostata su posizioni significativamente più alte o più basse rispetto alla sistemazione iniziale (per esempio dal piano terra ai piani superiori di una casa), togliere le batterie e reinserirle dopo circa trenta secondi. In questo modo la Stazione meteorologica non rileva la nuova sistemazione come un possibile cambiamento della pressione atmosferica quando in realtà il cambiamento è dovuto ad una leggera variazione di altitudine. Ad ogni modo, non si deve tenere conto delle previsioni del tempo fornite dalla Stazione meteorologica durante le 12-24 successive, poiché in questo periodo la stazione deve abituarsi a funzionare alla nuova altitudine.

INDICATORE DELLE TENDENZE METEOROLOGICHE

L'apparecchio dispone, oltre alle icone meteorologiche, degli indicatori delle tendenze meteorologiche (la freccia che punta verso l'alto verso il basso situata vicino all'omino meteorologico]). Quando l'indicatore punta verso l'alto, significa che la pressione atmosferica sta aumentando e che il tempo dovrebbe migliorare, mentre quando l'indicatore punta verso il basso, la pressione atmosferica è in diminuzione e il tempo dovrebbe peggiorare.

In questo modo l'utente può vedere come il tempo cambia e come dovrebbe cambiare. Per esempio se l'indicatore punta sul basso insieme alle icone delle nuvole, significa che l'ultimo cambiamento di rilievo nel tempo è avvenuto quando era sereno (rappresentato solamente dall'icona del sole), quindi il cambiamento successivo del tempo sarà nuvoloso, poiché l'indicatore punta verso il basso.

Nota

• Una volta che l'indicatore delle tendenze meteorologiche ha registrato un cambiamento nella pressione atmosferica, rimane visualizzato in maniera continua sul display a cristalli liquidi LCD.
• Quando l'indicatore di tendenza indica alla destra, significa che nessuno cambiamento di pressione è stato rivelato dalla stazione di tempo dall'inizio. Quindi, la condizione meteorologica prossima si è aspettata essere più o meno lo stesso come la condizione attuale.

TREND

La condizione meteorologica prossima si è aspettata essere più o meno lo stesso come la condizione attuale

INDICATORE DEL LIVELLO DEL COMFORT

Piacevole : sul display si visualizza un'icona con un sorriso “😊”, che indica un livello della temperatura fra 20°C e 25.9°C, e un'umidità relativa fra 45% e 65%.

Spiacevole : sul display si visualizza un'icona triste “ ”, che indica i valori che non sono rilevati dall'apparecchio come "piacevoli".

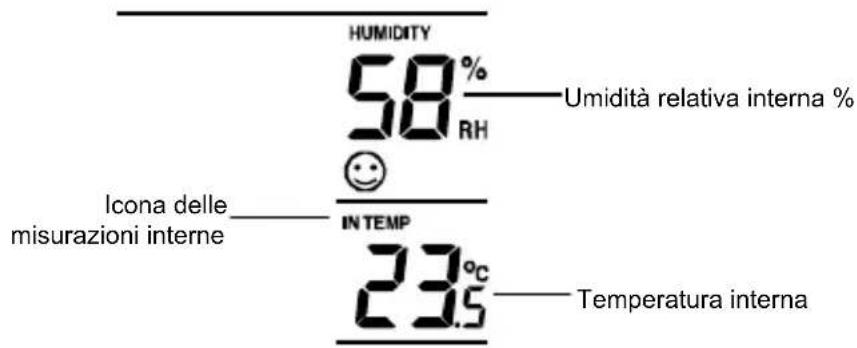

VISUALIZZAZIONE DELLE LETTURE DELLA TEMPERATURA E DELL'UMIDITÀ INTERNA

La temperatura e l'umidità interna sono misurate automaticamente e visualizzate sulla seconda sezione del display a cristalli liquidi LCD.

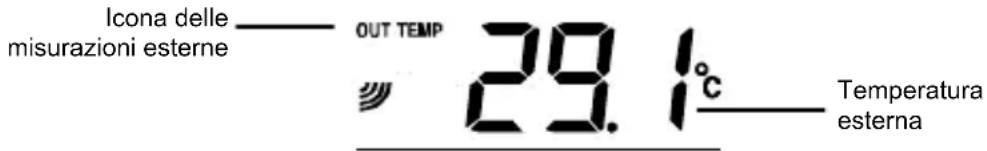

VISUALIZZAZIONE DELLE LETTURE DELLA TEMPERATURA ESTERNA:

La prima sezione del display cristalli liquidi LCD visualizza la temperatura esterna.

Icona delle misurazioni esterne OUT TEMP 29.1°C Temperatura esterna

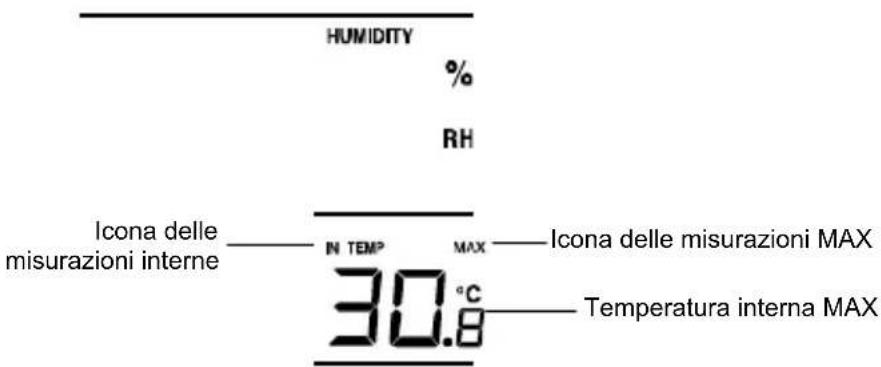

VISUALIZZAZIONE DELLE REGISTRAZIONI DEI VALORI INTE RNI MIN/MAX:

1. In modo display normale, premere il tasto IN una volte, e si visualizza la temperatura interna MIN sul display a cristalli liquidi LCD.
2. Poi tenere premuto il tasto IN ancora una volta, e sul display a cristalli liquidi LCD si visualizza la temperatura interna MAX.

HUMIDITY % RH Icona delle misurazioni interne — IN TEM° MAX — Icona delle misurazioni MAX 30.8°C — Temperatura interna MAX

1. Premere il tasto IN ancora una volta, per tornare a modo display normale.

RESETTAGGIO DELLE REGISTRAZIONI DEI VALORI MIN/MAX INTERNI

Nota: registazioni dei valori MIN/MAX interni saranno dei ripristini allo stesso tempo.

1. In modo display normale, premere il tasto IN per avanzare sulla visualizzazione delle registrazioni MIN/MAX.

2. Tenere premuto il tasto IN per circa 2 secondi, questo resetta tutte le registrazioni della temperatura MIN e MAX interna sulla temperatura correnti.

VISUALIZZAZIONE DELLE REGISTRAZIONI DEI VALORI ESTE RNI MIN/MAX:

Icona delle misurazioni esterne OUT TEMP Icona MIN —— MIN

20.8°C——Temperatura esterna MIN

1. In modo display normale, premere il tasto OUT una volte, e si visualizza la temperatura interna MIN sul display a cristalli liquidi LCD.
2. Poi tenere premuto il tasto OUT ancora una volta, e sul display a cristalli liquidi LCD si visualizza la temperatura interna MAX..
3. Premere il tasto OUT ancora una volta, per tornare a modo display normale.

RESETTAGGIO DELLE REGISTRAZIONI DEI VALORI MIN/MAX ESTERNI

Nota: registazioni dei valori MIN/MAX esterni saranno dei ripristini allo stesso tempo.

1. In modo display normale, premere il tasto OUT per avanzare sulla visualizzazione delle registrazioni MIN/ MAX.

2. Tenere premuto il tasto OUT per circa 2 secondi, questo resetta tutte le registrazioni della temperatura MIN e MAX esterna, sull'ora e sulla temperatura correnti.

INDICATORE BATTERIE SCARICHE

L'indicatore delle batterie scariche e visualizzato sul display a cristalli liquidi LCD quando le batterie devono essere sostituite.

RICEZIONE A 868 MHZ

La Stazione della temperatura dovrebbe ricevere i dati relativi alla temperatura entro 5 minuti dopo l'impostazione. Se il segnale dei dati esterni non può essere ricevuto, cinque minuti dopo l'impostazione, o in modo normale la ricezione del segnale è continuamente "disturbata", il display dei dati esterni visualizza "---". L'utente deve effettuare i controlli elencati qui di seguito

1. La distanza dalla Stazione della temperatura o dal Trasmettitore dovrebbe essere di almeno 1,5 - 2 metri lontano da qualsiasi fonte di interferenza, quali monitor di computer o di televisioni.

2. Evitare di sistemare la Stazione della temperatura su o nelle immediate vicinanze di finestre con infissi di metallo.

3. L'uso di altri apparecchi elettrici, quali ad esempio cuffie e altoparlanti che operano sullo stesso segnale di frequenza (868MHz) può impedire la corretta trasmissione e ricezione del segnale.

4. Anche dispositivi elettrici funzionanti nelle vicinanze che operano sulla frequenza di 868MHz possono causare interferenza.

Nota

• Quando il segnale a 868MHz è ricevuto correttamente, non aprire il coperchio del vano batterie del Trasmettitore o della Stazione della temperatura, poiché le batterie potrebbero fuoriuscire dai contatti, ed eseguire un resettaggio forzato. Se questo dovesse accadere per errore, resettare tutte le unità (consultare il paragrafo Impostazione di cui sopra), altrimenti si potrebbero verificare dei problemi di trasmissione.
• Il raggio di trasmissione è di circa 100 m dal Trasmettitore alla Stazione della temperatura (in spazi aperti). Ad ogni modo, questo dipende dall'ambiente circostante e dai livelli d'interferenza. Se la ricezione del segnale non è possibile nonostante che si sia tenuto conto di tutti questi fattori, tutte le unità del sistema devono essere resettate (consultare il paragrafo Impostazione).

MONTAGGIO

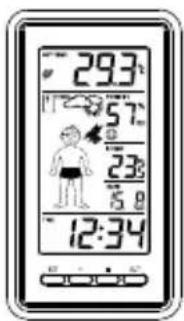

SISTEMAZIONE DELLA STAZIONE DELLA TEMPERATURA

La Stazione della temperatura può essere facilmente appesa a una parete o montata su un piano d'appoggio.

Per eseguire il montaggio a muro:

Scegliere una sistemazione riparata. Evitare il contatto diretto con la pioggia e la luce del sole. Prima di effettuare il montaggio a muro, controllare che i dati della temperatura esterna possano essere ricevuti dalle posizioni desiderate.

1. Fissare una vite nella parete desiderata, lascia ndone fuoriuscire alla testa di circa 5mm.

2. Appendere la stazione sulla vite. Assicurarsi che l'apparecchio sia bloccato prima di rilasciarlo.

29.3 57 23 58 12:34

Montaggio su un piano d'appoggio

La stazione può essere sistemata su una qualsiasi superficie piana, con il supporto.

SISTEMAZIONE DEL TRASMETTITORE IGROTERMICO

Il Trasmettitore è fornito con un supporto che può essere attaccato a una parete con le due viti in dotazione. Anche il Trasmettitore può essere sistemato su una superficie piana, assicurando il supporto alla parte bassa del Trasmettitore.

Per eseguire il montaggio a muro:

1. Assicurare la staffa sulla parete usando le viti e i fissaggi di plastica.
2. Attaccare il Trasmettitore remoto della temperatura sulla staffa.

Nota:

Prima di sistemare maniera definitiva la base per il montaggio a parete del

Trasmettitore, sistemare tutte le unità nelle posizioni desiderate, e controllare che le letture della temperatura esterna possano essere ricevute. Nel caso in cui il segnale

non fosse ricevuto, cambiare la posizione dei sensori o spostarli leggermente, per favorire la ricezione del segnale.

CURA E MANUTENZIONE

• Non è consigliabile esporre l'apparecchio a condizioni di temperatura estreme, vibrazioni e shock violenti, pena il danneggiamento o letture poco precise dell'apparecchio.
• Fare attenzione quando si tolgono le batterie. Quando le batterie vengono in contatto con materiali di conduzione, calore, materiali corrosivi o esplosivi possono causare ferite, bruciature o danni alle proprietà. Le batterie devono essere tolte dall'apparecchio prima che il prodotto sia conservato per un lungo periodo.
• Togliere immediatamente le batterie scariche dall'apparecchio per evitare perdite e danni. Sostituire solamente con batterie nuove del tipo raccomandato dal fabbricante.
• Quando si puliscono il display e l'involucro esterno dell'apparecchio, usare solo un panno morbido inumidito. Non usare solventi o abrasivi, perché possono danneggiare l'involucro esterno e il display a cristalli liquidi LCD.
  • Non immergere l'unità in acqua.

• Si dee prestare particolare attenzione quando si maneggia un display a cristalli liquidi LCD danneggiato. I cristalli liquidi possono essere dannosi per la salute dell'utente.

• Non aprire o effettuare alcuna riparazione sugli apparecchi. Contattare il rivenditore per la consegna ad un centro autorizzato per le riparazioni da parte di personale qualificato. L'apertura e la manomissione degli apparecchi possono invalidarn e la garanzia.

• Non toccare mai il circuito elettronico esposto del dispositivo poiché c'è il pericolo di shock elettrici.
• Evitare di sistemare l'apparecchio in zone soggette a cambiamenti repentini della temperatura, poiché questi cambiamenti possono ridurre la precisione delle letture.

Con la presente Technotrade dichiara che questo WS 9632 è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 2014/53/EU e ROHS 2011/65/CE. La dichiarazione di conformità UE originale si trova a: www.technotrade.de/doc/4029665096322

SPECIFICHE TECNICHE

Temperature di esercizio raccomandate : da 0°C a + 50°C

Gamma di misurazione della temperatura

Interna : da -9,9°C a +59,9°C con risoluzione dello 0,1°C

(da 14,1°F a +139,8°F con risoluzione dello 0,2°F)

(si visualizza "OF.L" se al di fuori di questa gamma)

Esterna : da -39,9°C a +59,9°C con risoluzione dello 0,1°C

(da 39,8°F a +139,8°F con risoluzione dello 0,2°F)

(si visualizza "OF.L" se al di fuori di questa gamma)

Gamma di misurazione dell'umidità relativa:

Interna : dal 20% al 95% con risoluzione di 1%

(si visualizza “—” se la temperatura è OFL; si vi sualizza “19%” se è sotto il 20%, si visualizza “96%” se è sopra il 95%)

intervallo di controllo della temperatura interna : ogni 16 secondi

intervallo di controllo dell'umidità interna : ogni 64 secondi

Ricezione dei dati esterni : ogni 4 secondi

Frequenza di transmissione : 868 MHz

Potenza massima di transmissione : 5,66 dBm

Alimentazione

Stazione della temperatura : 2 batterie di tipo AAA IEC, LR3, da 1,5V

Trasmettitore igrotermico : 2 batterie di tipo AA, IEC, LR6, da 1,5V

Stazione della temperatura : 83 x 25 x 150 mm

Trasmettitore igrotermico : 38,2 x 21,2 x 128,3 mm

LIMITAZIONE DI RESPONSABILITÀ

• I rifiuti derivanti da apparecchi elettrici o elettronici contengono sostanze nocive. L'eliminazione dei rifiuti di apparecchi elettronici in aperta campagna e/o su terreni non adibiti all'eliminazione, danneggia l'ambiente in maniera considerevole.
• Contattare le autorità locali e/o regionali per ottenere l'esatta ubicazione dei terreni adibiti all'eliminazione delle scorie con raccolta selezionata.
• Tutti gli strumenti elettronici devono essere riciclati. Gli utenti devono essere parte attiva nell'uso continuo, nel riciclaggio e nel recupero delle scorie elettriche ed elettroniche.
• L'eliminazione sconsiderata delle scorie elettroniche può essere nociva alla salute pubblica e alla qualità dell'ambiente.
• Come indicato sull'imballaggio del prodotto, si raccomanda di leggere il "Manuale delle i struzioni", per sfruttare meglio le caratteristiche dell'apparecchio da parte dell'utente. Questo prodotto non deve, ad ogni modo, essere eliminato in un comune punto di raccolta di scorie generali.
• Il fabbricante o il fornitore non accettano alcuna responsabilità per qualsiasi conseguenza dovuta ad una lettura scorretta dell'apparecchio.
• Questo prodotto è stato concepito solamente per uso domestico come indicatore della temperatura.
• Questo prodotto non deve essere usato per scopi medici o per divulgare informazioni pubbliche.
• Le specifiche tecniche di questo prodotto possono variare senza preavviso.

- Questo prodotto non è un giocattolo. Tenere fuori della portata dei bambini.

- Non si può riprodurre questo manuale, interamente o parzialmente, senza il previo consenso scritto del fabbricante.

Precauzioni

• Il dispositivo principale è progettata solo per l'utilizzo in ambienti interni.
• Non sottoporre il dispositivo a forza eccessiva e urti.
• Non esporre il dispositivo a temperature estreme, luce solare diretta, polvere o umidità.
• Non immergere il dispositivo in acqua.
- Evitare il contatto con materiali corrosivi.
• Non gettare il dis positivo nel fuoco perché potrebbe esplodere.
• Non aprire la cassa interna o manomettere i componenti di questa dispositivo.

Avvertenze per l'uso sicuro delle batterie

• Utilizzare solo batterie alcaline. Non utilizzare batterie ricaricabili.
• Installare le b'atterie correttamente rispettando le polarità (+/-).

• Sostituire sempre il set completo di batterie.
• Non mescolare mai batterie usate e nuove.
• Rimuovere immediatamente le batterie scariche.
• Rimuovere le batterie quando non sono utilizzate.
• Non conservare le batterie in prossimità di oggetti metallici. Un contatto potrebbe causare un corto circuito.
• Non ricaricare le batterie e non gettarle nel fuoco perché potrebbero esplodere.
• Non esporre le batterie a temperature elevate, all'umidità o alla luce solare diretta.
• Tenere tutte le batterie lontano dalla portata dei bambini per evitare rischi di soffocamento.

Utilizzare il prodotto solo per lo scopo previsto!

Obbligo di avviso secondo la legge sulle batterie

Le batterie esaurite non devono essere considerate rifiuti domestici. Le batterie smaltite nell'ambiente possono causare danni all'ambiente e alla salute. È possibile restituire gratuitamente le batterie usate al proprio rivenditore e consegnarle ai centri di raccolta. Il consumatore è tenuto per legge alla restituzione delle batterie scariche!

Obbligo di avviso secondo la legge sulle dispositivi elettrici

Questo simbolo indica che i dispositivi elettrici alla fine del loro ciclo di vita devono essere smaltiti separatamente dai rifiuti domestici generali. Portare il dispositivo al proprio punto di raccolta rifiuti locale o a un centro di riciclaggio. Ciò si applica in tutti i paesi dell'Unione Europea e in altri paesi Europei con sistemi di raccolta differenziata dei rifiuti.

ESTACION METEOROLOGICA INALÁMBRICA DE 868 MHz
