MANUALE UTENTE IAN 273017 Livarno Lux

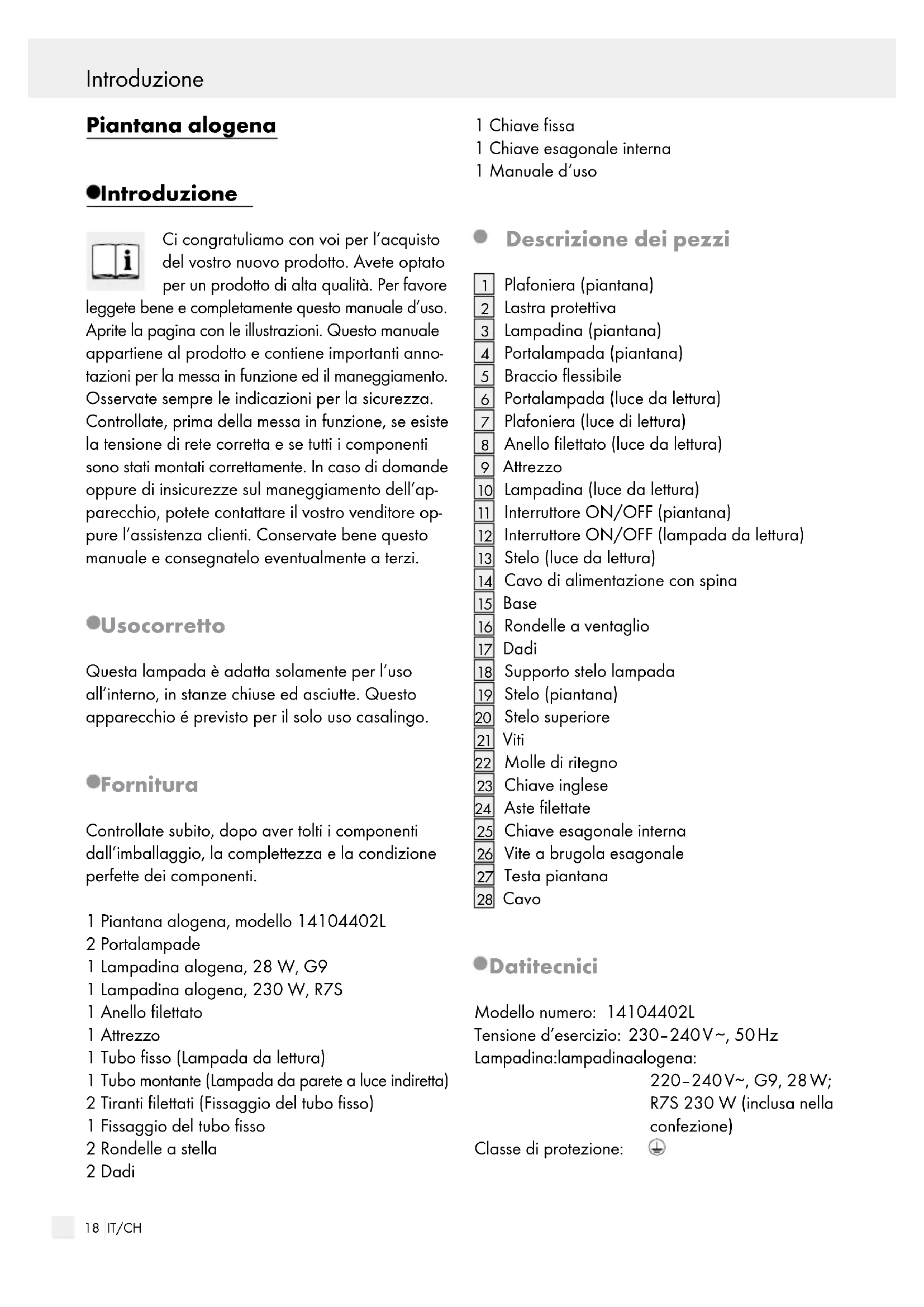

Aprite la pagina con le illustrazioni. Questo manuale appartiene al prodotto e contiene importanti anno- tazioni per la messa in funzione ed il maneggiamento. Osservate sempre le indicazioni per la sicurezza. Controllate, prima della messa in funzione, se esiste la tensione di rete corretta e se tutti i componenti sono stati montati correttamente. In caso di domande oppure di insicurezze sul maneggiamento dell’ap- parecchio, potete contattare il vostro venditore op- pure l’assistenza clienti. Conservate bene questo manuale e consegnatelo eventualmente a terzi. Uso corretto Questa lampada è adatta solamente per l’uso all’interno, in stanze chiuse ed asciutte. Questo apparecchio é previsto per il solo uso casalingo. Fornitura Controllate subito, dopo aver tolti i componenti dall’imballaggio, la complettezza e la condizione perfette dei componenti. 1 Piantana alogena, modello 14104402L 2 Portalampade 1 Lampadina alogena, 28 W, G9 1 Lampadina alogena, 230 W, R7S 1 Anello filettato 1 Attrezzo 1 Tubo fisso (Lampada da lettura) 1 Tubo montante (Lampada da parete a luce indiretta) 2 Tiranti filettati (Fissaggio del tubo fisso) 1 Fissaggio del tubo fisso 2 Rondelle a stella 2 Dadi 1 Chiave fissa 1 Chiave esagonale interna 1 Manuale d‘uso Descrizione dei pezzi

Portalampada (luce da lettura)

Plafoniera (luce di lettura)

Anello filettato (luce da lettura)

Lampadina (luce da lettura)

Interruttore ON/OFF (lampada da lettura)

Stelo (luce da lettura)

Cavo di alimentazione con spina

Chiave esagonale interna

Vite a brugola esagonale

Cavo Dati tecnici Modello numero: 14104402L Tensione d’esercizio: 230–240 V ∼, 50 Hz Lampadina: lampadina alogena: 220–240 V∼, G9, 28 W; R7S 230 W (inclusa nella confezione) Classe di protezione: Sicurezza19 IT/CH Introduzione Sicurezza Sicurezza Indicazioni per la sicurezza In caso di danni causati dalla non osservanza di questo manuale d’uso, il diritto di garanzia decade! Per danni derivanti non si risponde! In caso di danni a persone o cose, causati dal maneggiamento non corretto oppure dalla non osservanza delle indica- zioni per la sicurezza, non si risponde! Evitate il pericolo di vita causato da scosse elettriche Controllate, prima di qualsiasi collegamento alla corrente, la lampada ed il cavo di rete per eventuali danni. Non usate mai la lampada, quando notate qualche danneggiamento. ATTENZIONE! Una lampada danneggiata può rappresentare un pericolo per la vita degli utilizzatori a causa della possibilità di scossa elettrica. In caso di danni, necessità di ripara- zione o di altri problemi, rivolgersi al più vicino punto di assistenza oppure ad un elettricista. Al fine di evitare pericoli, il cavo flessibile esterno di questa lampada, se danneggiato, può essere sostituito solamente dal produttore, dal suo Centro di Assistenza o da un tecnico specializzato! Assicuratevi prima del montaggio, che la tensione di rete esistente corrisponda alla tensione d’esercizio della lampada (230–240 V ∼). Evitate il contatto della lampada con acqua o altri liquidi. Staccare l‘alimentatore dalla presa prima del montaggio, dello smontaggio, della pulizia o quando la luce resta inutilizzata per molto tempo. Non aprite mai i mezzi elettrici d’esercizio oppure non inserite mai oggetti di qualsiasi tipo all’interno degli stessi. Questi interventi presentano un pericolo per la vita causato da scosse elettriche. Evitate il pericolo di incendio e di ferite ATTENZIONE! PERICOLO DI FERITE! Verificare ogni lampadina immediatamente dopo averla disimballata per accertare l’eventuale presenza di difetti. Non montare lampadine difettose nella lampada. In questo caso rivol- getevi per la loro sostituzione all’assistenza clienti. ATTENZIONE! PERICOLO DI USTIONI! Assicuratevi che la lampada sia spenta e raf- freddata, prima di toccarla, per evitare ustioni. I mezzi di illuminazione generano nella zona della testa della lampada, un forte calore. 0,5 m PERICOLO DI INCENDIO! Montare la lampada a una distanza di almeno 0,5 m dai materiali illuminati. Un eccessivo sviluppo di calore può provocare un incendio. Sostituire subito la lampadina difettosa con una nuova. Staccare la lampada dalla presa prima di sostituire la lampadina. Non coprire la lampada o la spina elettrica della presa con oggetti. Un eccessivo riscalda- mento della lampada può provocare un incendio. Non lasciare la lampada non sorvegliata mentre essa è in funzionamento. Non lasciate la lampada oppure il materiale d’imballaggio in giro. Le buste e i film plastici, i pezzi in plastica ecc. possono essere un giocattolo pericoloso per i bambini. In questo modo vi comportate correttamente Utilizzare solamente lampadine alogene da 220 –240 V

con una montatura G9 ed una potenza massima di 28 Watt per la luce da lettura. Utilizzare solamente lampadine alo- gene da 220 –240 V

con una montatura R7S ed una potenza massima di 230 Watt per la piantana. Montare la lampada in modo tale che essa sia protetta dall’umidità e dalla sporcizia.20 IT/CH Sicurezza / Messa in funzione Preparare con attenzione il montaggio, pren- dendosi tutto il tempo necessario per eseguire tale operazione. Mettere da parte tutti i singoli elementi e tenere preventivamente a portata di mano gli utensili o il materiale da utilizzare. Lavorate sempre con attenzione e cura! Tenete sempre conto di quello che fate e procedete sempre con testa. Non montate la lampada, quando non siete concentrati oppure quando non vi sentite bene. Messa in funzione Montaggio della lampada Nota: Per il montaggio dovete essere in due persone. Nota: durante il montaggio far attenzione a tirare il cavo allo stesso tempo tramaite la base

nella testa della piantana

infilando la testa della piantana

sullo stelo superiore

. Fissare infine la testa della piantana

con l‘aiuto della vite esagonale interna

da girare in senso orario con la chiave esagonale interna

Prima di eseguire il montaggio, rimuovere i due anelli neri posti all’estremità del tubo montante

, così da permettere un corretto avvitamento dei componenti. Nota: Fate attenzione a non schiacciare il cavo che passa attraverso i tubi fissi

Innanzitutto avvitate il tubo fisso

in senso orario nel tubo fisso

superiore. Dopodiché avvitate il tubo fisso

in senso orario nel braccio flessibile

Nota: Fare attenzione a che le aste filettate si- ano ben avvitate, così da garantire un supporto sicuro alla lampada. Avvitate i due tiranti filettati

in senso orario nei tubi fissi

e inserite il fissaggio del tubo fisso

sui tiranti filettati. Inserite la lampada da pavimento e i tiranti filettati nei fori previsti del piede

al lato inferiore del tubo montante sulle aste filettate. Per fissare la lampada da pavimento alla base

sulle aste filettate in senso orario facendo uso di chiavi piatte. Nota: Fare attenzione a che i tubi montanti

e le aste filettate siano ben fermi quando si stringono i dadi

sulla testa della piantana. Fissare la plafoniera

servendosi delle viti

de delle molle di ritegno

. Assicurarsi di non stringere le viti troppo saldamente per evitare danni alla lampada. Braccio di lettura: spingere la plafoniera

con l‘anello filettato

Nota: per inserire la lampadina servirsi di un panno asciutto, non sfilacciato. Piantana: inserire la nuova lampadina

. Infine inserire la lastra protettiva

sulla lampadina montata. Atten- zione alla corretta sede. Braccio di lettura: inserire la lampadina

. Assicurarsi che sia correttamente in sede. Inserire la spina

in una presa installata a norma. La Vostra lampada è pronta per l‘uso. Accensione / spegnimento della lampada Accendete o spegnete il proiettore da parete con l’aiuto dell’interruttore di accensione / spegnimento

Accendete o spegnete la lampada da lettura con l’aiuto dell’interruttore di accensione / spegnimento

Posizionamento della lampada

ATTENZIONE! PERICOLO DI SCOTTA-

TURA! Fate raffreddare prima completamente la lampada. Messa in ... / Manutenzione e pulizia / Smaltimento / Garanzia e servizio21 IT/CH Sicurezza / Messa in funzione Messa in ... / Manutenzione e pulizia / Smaltimento / Garanzia e servizio Piegate il braccio flessibile

della lampada da lettura nella posizione desiderata. Sostituire le lampade

ELETTRICA! Prima di tutto, staccate il cavo di col- legamento elettrico

dalla presa della corrente. ATTENZIONE! PERICOLO DI SCOTTATURA! Fate raffreddare prima completamente la lampada. Nota: Per inserire le lampade utilizzate un panno asciutto che non lascia peli. Rimuovere la lampadina difettosa dal porta- lampada. In caso di lampadina difettosa rimuovere prima la lastra di protezione

Piantana: inserire la nuova lampadina

. Infine inserire la lastra protettiva

sulla lampadina montata. Atten- zione alla corretta sede. Braccio di lettura: inserire la lampadina

. Assicurarsi che sia cor- rettamente in sede. Nota: utilizzare solamente lampadine alo- gene da 220 –240 V

con una montatura G9 ed una potenza massima di 28 Watt per la luce da lettura. Utilizzare solamente lampadine alogene da 220 –240 V

con una montatura R7S ed una potenza massima di 230 Watt per la piantana. Infilare di nuovo la spina

nella presa elettrica. Manutenzione e pulizia

ELETTRICA! Prima di tutto, staccate il cavo di col- legamento elettrico

dalla presa della corrente. ATTENZIONE! PERICOLO DI SCOTTATURA! Fate raffreddare prima completamente la lampada.

ELETTRICA! Per la sicurezza elettrica la lampada non deve essere per nessun motivo lavata con acqua o altri liquidi e tantomeno può essere immersa nell’acqua. Non usate solventi, benzina e simili. La lampada verrebbe danneggiata. Per la pulizia utilizzate esclusivamente un panno asciutto che non lascia peli. Infilare di nuovo la spina
