MANUALE UTENTE 1241022L+1242022L Livarno Lux

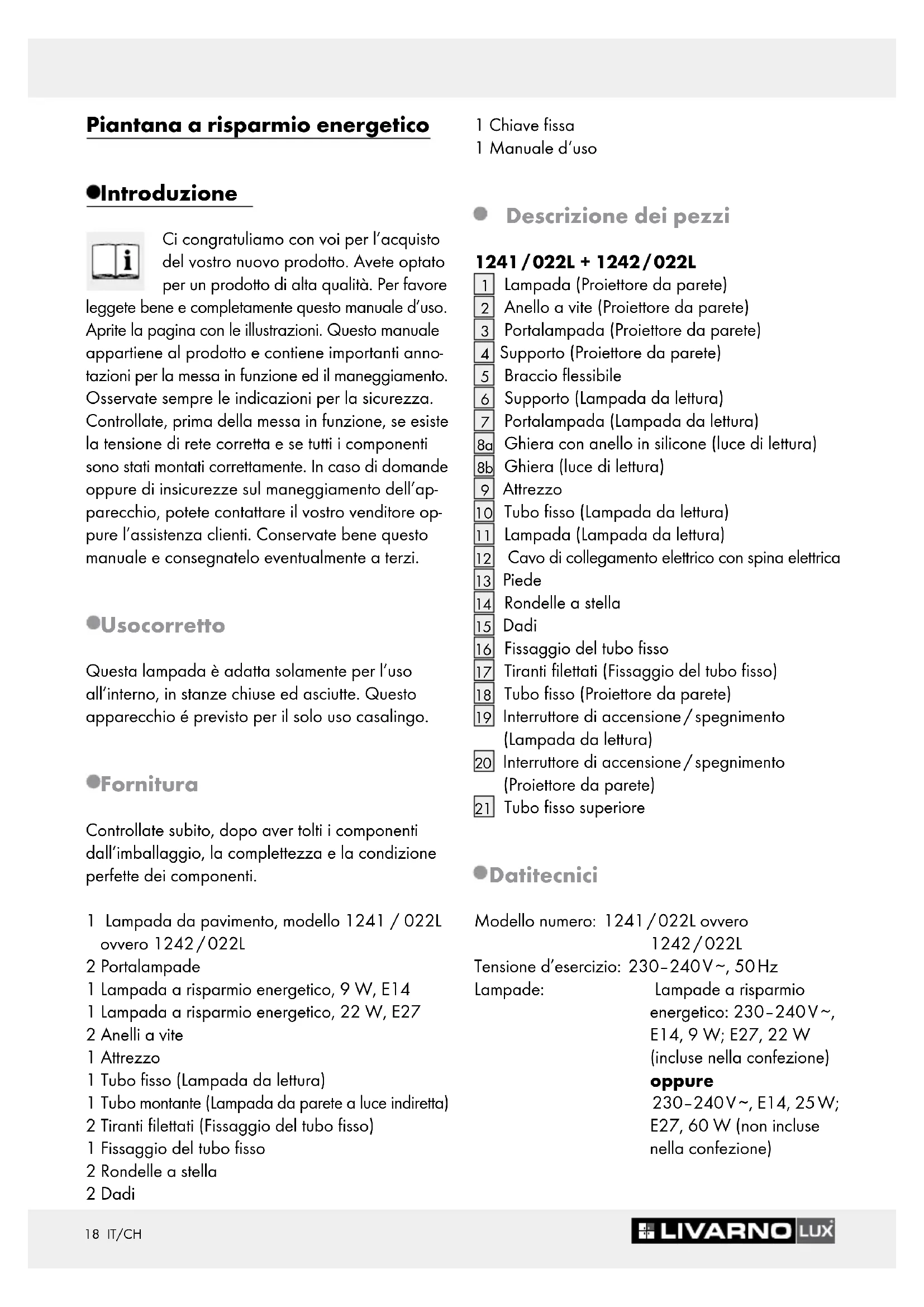

Aprite la pagina con le illustrazioni. Questo manuale appartiene al prodotto e contiene importanti anno- tazioni per la messa in funzione ed il maneggiamento. Osservate sempre le indicazioni per la sicurezza. Controllate, prima della messa in funzione, se esiste la tensione di rete corretta e se tutti i componenti sono stati montati correttamente. In caso di domande oppure di insicurezze sul maneggiamento dell’ap- parecchio, potete contattare il vostro venditore op- pure l’assistenza clienti. Conservate bene questo manuale e consegnatelo eventualmente a terzi. Uso corretto Questa lampada è adatta solamente per l’uso all’interno, in stanze chiuse ed asciutte. Questo apparecchio é previsto per il solo uso casalingo. Fornitura Controllate subito, dopo aver tolti i componenti dall’imballaggio, la complettezza e la condizione perfette dei componenti. 1 Lampada da pavimento, modello 1241 / 022L ovvero 1242 / 022L 2 Portalampade 1 Lampada a risparmio energetico, 9 W, E14 1 Lampada a risparmio energetico, 22 W, E27 2 Anelli a vite 1 Attrezzo 1 Tubo fisso (Lampada da lettura) 1 Tubo montante (Lampada da parete a luce indiretta) 2 Tiranti filettati (Fissaggio del tubo fisso) 1 Fissaggio del tubo fisso 2 Rondelle a stella 2 Dadi 1 Chiave fissa 1 Manuale d‘uso Descrizione dei pezzi 1241 / 022L + 1242 / 022L

Lampada (Proiettore da parete)

Anello a vite (Proiettore da parete)

Portalampada (Proiettore da parete)

Supporto (Proiettore da parete)

Supporto (Lampada da lettura)

Ghiera con anello in silicone (luce di lettura)

Ghiera (luce di lettura)

Tubo fisso (Lampada da lettura)

Cavo di collegamento elettrico con spina elettrica

Fissaggio del tubo fisso

Tiranti filettati (Fissaggio del tubo fisso)

Tubo fisso (Proiettore da parete)

Interruttore di accensione / spegnimento (Lampada da lettura)

Interruttore di accensione / spegnimento (Proiettore da parete)

Tubo fisso superiore Dati tecnici Modello numero: 1241 / 022L ovvero 1242 / 022L Tensione d’esercizio: 230–240 V ∼, 50 Hz Lampade: Lampade a risparmio energetico: 230–240 V ∼, E14, 9 W; E27, 22 W (incluse nella confezione) oppure 230–240 V ∼, E14, 25 W; E27, 60 W (non incluse nella confezione)19 IT/CH Introduzione / Sicurezza Introduzione Tensione nominale massima: 1 x 25 W (Lampada da lettura) 1 x 60 W (Proiettore da parete) Classe di protezione: Sicurezza Indicazioni per la sicurezza In caso di danni causati dalla non osservanza di questo manuale d’uso, il diritto di garanzia decade! Per danni derivanti non si risponde! In caso di danni a persone o cose, causati dal maneggiamento non corretto oppure dalla non osservanza delle indica- zioni per la sicurezza, non si risponde! Evitate il pericolo di vita causato da scosse elettriche Controllate, prima di qualsiasi collegamento alla corrente, la lampada ed il cavo di rete per eventuali danni. Non usate mai la lampada, quando notate qualche danneggiamento. ATTENZIONE! Una lampada danneggiata può rappresentare un pericolo per la vita degli utilizzatori a causa della possibilità di scossa elettrica. In caso di danni, necessità di ripara- zione o di altri problemi, rivolgersi al più vicino punto di assistenza oppure ad un elettricista. Al fine di evitare pericoli, il cavo flessibile esterno di questa lampada, se danneggiato, può essere sostituito solamente dal produttore, dal suo Centro di Assistenza o da un tecnico specializzato! Assicuratevi prima del montaggio, che la tensione di rete esistente corrisponda alla tensione d’esercizio della lampada (230–240 V ∼). Evitate il contatto della lampada con acqua o altri liquidi. Non aprite mai i mezzi elettrici d’esercizio oppure non inserite mai oggetti di qualsiasi tipo all’interno degli stessi. Questi interventi presentano un pericolo per la vita causato da scosse elettriche. Evitate il pericolo di incendio e di ferite ATTENZIONE! PERICOLO DI FERITE! Verificare ogni lampadina immediatamente dopo averla disimballata per accertare l’eventuale presenza di difetti. Non montare lampadine difettose nella lampada. In questo caso rivol- getevi per la loro sostituzione all’assistenza clienti. ATTENZIONE! PERICOLO DI USTIONI! Assicuratevi che la lampada sia spenta e raf- freddata, prima di toccarla, per evitare ustioni. I mezzi di illuminazione generano nella zona della testa della lampada, un forte calore. 0,5 m PERICOLO DI INCENDIO! Montare la lampada a una distanza di almeno 0,5 m dai materiali illuminati. Un eccessivo sviluppo di calore può provocare un incendio. Sostituire subito la lampadina difettosa con una nuova. Staccare la lampada dalla presa prima di sostituire la lampadina. Non coprire la lampadina con oggetti. Un eccessivo sviluppo di calore può provocare lo scoppio di un incendio. Non lasciare la lampada non sorvegliata mentre essa è in funzionamento. Non lasciate la lampada oppure il materiale d’imballaggio in giro. Le buste e i film plastici, i pezzi in plastica ecc. possono essere un giocattolo pericoloso per i bambini. In questo modo vi comportate correttamente Per la lampada da lettura utilizzate esclusiva- mente lampade a risparmio energetico da 230–240 Volt ∼ con una presa E14 e una potenza massima di 9 Watt. Per il proiettore da parete utilizzate esclusivamente lampade a risparmio energetico da 230–240 Volt ∼ con20 IT/CH Messa in funzione / Manutenzione e pulizia / Smaltimento / Garanzia e servizioSicurezza / Messa in funzione una presa E27 e una potenza massima di 22 Watt. oppure per la lampada da lettura utilizzate esclusiva- mente lampade da 230–240 Volt ∼ con una presa E14 e una potenza massima di 25 Watt. Per il proiettore da parete utilizzate esclusiva- mente lampade 230–240 Volt ∼ con una presa E27 e una potenza massima di 60 Watt. Montare la lampada in modo tale che essa sia protetta dall’umidità e dalla sporcizia. Preparare con attenzione il montaggio, pren- dendosi tutto il tempo necessario per eseguire tale operazione. Mettere da parte tutti i singoli elementi e tenere preventivamente a portata di mano gli utensili o il materiale da utilizzare. Lavorate sempre con attenzione e cura! Tenete sempre conto di quello che fate e procedete sempre con testa. Non montate la lampada, quando non siete concentrati oppure quando non vi sentite bene. Messa in funzione Montaggio della lampada Nota: Per il montaggio dovete essere in due persone. Nota: Il montaggio è identico per i due modelli (1241 / 022L ovvero 1242 / 022L). Nota: Un‘asta filettata è già premontata. Nota: Durante il montaggio far attenzione a tirare il cavo allo stesso tempo lungo il pavimento. Prima di eseguire il montaggio, rimuovere i due anelli neri posti all’estremità del tubo montante

, così da permettere un corretto avvitamento dei componenti. Nota: Fate attenzione a non schiacciare il cavo che passa attraverso i tubi fissi

Innanzitutto avvitate il tubo fisso

in senso orario nel tubo fisso

superiore. Dopodiché avvitate il tubo fisso

in senso orario nel braccio flessibile

Nota: Fare attenzione a che le aste filettate

siano ben avvitate, così da garantire un supporto sicuro alla lampada. Avvitate i due tiranti filettati

in senso orario nei tubi fissi

e inserite il fissaggio del tubo fisso

sui tiranti filettati

al lato inferiore del tubo montante

. Per fissare la lampada da pavimento alla base

in senso orario facendo uso di chiavi piatte. Nota: Fare attenzione a che i tubi montanti

siano ben fermi quando si stringono i dadi

. Fissateli con gli anelli a vite

Nota per il modello 1241 / 022L: Spingere l‘anello in silicone sulla montatura

e fissarlo per mezzo della ghiera

e di un attrezzo. Nota: Per inserire le lampade utilizzate un panno asciutto che non lascia peli. Avvitate le lampade

in senso orario nei supporti

Inserite il cavo di collegamento elettrico

una presa elettrica istallata a norma. La Vostra lampada è pronta per l‘uso. Accensione / spegnimento della lampada Accendete o spegnete il proiettore da parete con l’aiuto dell’interruttore di accensione / spegnimento

Accendete o spegnete la lampada da lettura con l’aiuto dell’interruttore di accensione / spegnimento

Posizionamento della lampada Piegate il braccio flessibile

della lampada da lettura nella posizione desiderata.21 IT/CH Messa in funzione / Manutenzione e pulizia / Smaltimento / Garanzia e servizioSicurezza / Messa in funzione Sostituire le lampade

ELETTRICA! Prima di tutto, staccate il cavo di col- legamento elettrico

dalla presa della corrente. ATTENZIONE! PERICOLO DI SCOTTATURA! Fate raffreddare prima completamente la lampada. Svitate le lampade difettose

in senso antiorario dal supporto

Avvitate una nuova lampada in senso orario nel supporto. Nota: Per la lampada da lettura utilizzate esclusivamente lampade a risparmio energetico da 230–240 Volt ∼ con una presa E14 e una potenza massima di 9 Watt. Per il proiettore da parete utilizzate esclusivamente lampade a risparmio energetico da 230–240 Volt ∼ con una presa E27 e una potenza massima di 22 Watt. oppure per la lampada da lettura utilizzate esclusiva- mente lampade da 230–240 Volt ∼ con una presa E14 e una potenza massima di 25 Watt. Per il proiettore da parete utilizzate esclusiva- mente lampade 230–240 Volt ∼ con una presa E27 e una potenza massima di 60 Watt. Manutenzione e pulizia

ELETTRICA! Prima di tutto, staccate il cavo di col- legamento elettrico

dalla presa della corrente. ATTENZIONE! PERICOLO DI SCOTTATURA! Fate raffreddare prima completamente la lampada.
