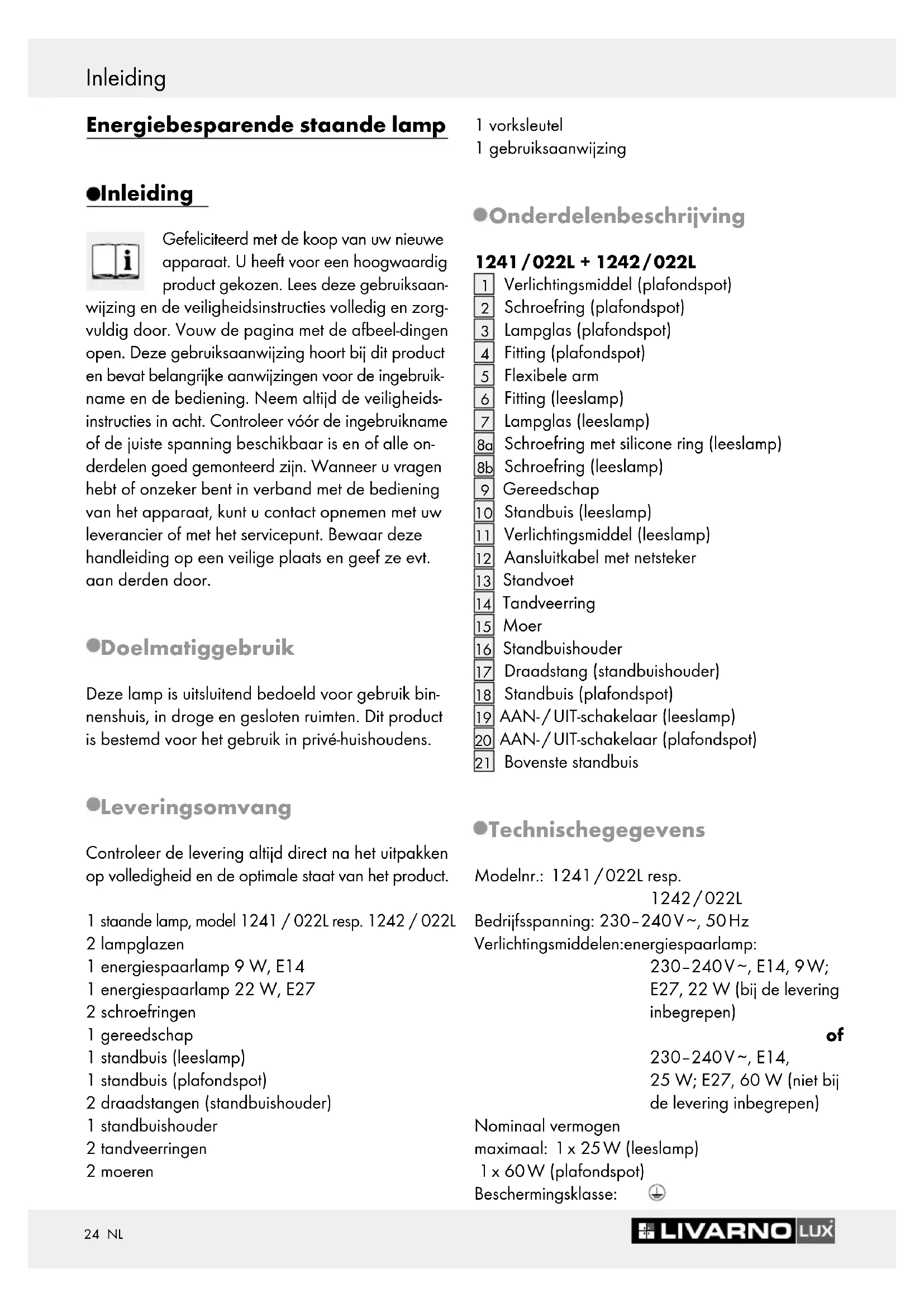

GEBRUIKSAANWIJZING 1241022L+1242022L Livarno Lux

staande lamp, model 1241 / 022L resp. 1242 / 022L 2 lampglazen 1 energiespaarlamp 9 W, E14 1 energiespaarlamp 22 W, E27 2 schroefringen 1 gereedschap 1 standbuis (leeslamp) 1 standbuis (plafondspot) 2 draadstangen (standbuishouder) 1 standbuishouder 2 tandveerringen 2 moeren 1 vorksleutel 1 gebruiksaanwijzing Onderdelenbeschrijving 1241 / 022L + 1242 / 022L

Schroefring met silicone ring (leeslamp)

Verlichtingsmiddel (leeslamp)

Aansluitkabel met netsteker

Draadstang (standbuishouder)

AAN- / UIT-schakelaar (leeslamp)

Bovenste standbuis Technische gegevens Modelnr.: 1241 / 022L resp. 1242 / 022L Bedrijfsspanning: 230–240 V ∼, 50 Hz Verlichtingsmiddelen: energiespaarlamp: 230–240 V ∼, E14, 9 W; E27, 22 W (bij de levering inbegrepen)

230–240 V ∼, E14, 25 W; E27, 60 W (niet bij de levering inbegrepen) Nominaal vermogen maximaal: 1 x 25 W (leeslamp) 1 x 60 W (plafondspot) Beschermingsklasse:25 NL Veiligheid Veiligheid Veiligheidsinstructies Bij schade die ontstaat door het negeren van deze gebruiksaanwijzing komt de garantieverlening te vervallen! Voor volgschade zijn wij niet aansprakelijk! Wij zijn niet aansprakelijk in geval van materiële schade of persoonlijk letsel als gevolg van ondes- kundig gebruik of het negeren van de veiligheidsin- structies! Levensgevaar door elektrische schok Controleer vóór ieder gebruik de lamp en de aansluitkabel op eventuele beschadigingen. Gebruik de lamp nooit wanneer u ongeacht welke beschadiging ook hebt geconstateerd. VOORZICHTIG! Bij een beschadigde lamp bestaat levensgevaar door elektrische schokken. Neem in geval van beschadigingen, reparaties of andere problemen aan de lamp contact op met de klantenservice of een elektricien. Ter vermijding van gevaren mag de externe, flexibele leiding van deze lamp bij beschadiging uitsluitend worden vervangen door de fabrikant, zijn servicecenter of door dienovereenkomstig opgeleid vakpersoneel! Overtuig u er vóór de montage van dat de bestaande netspanning overeenstemt met de vereiste bedrijfsspanning van de lamp (230–240 V ∼). Vermijd elk contact van de lamp met water of andere vloeistoffen. Open nooit een van de elektrische bedrijfsmid- delen en steek ook geen voorwerpen in deze onderdelen. Bij dergelijke ingrepen bestaat levensgevaar door elektrische schokken. Vermijd brand- en verwondingsgevaar VOORZICHTIG! VERWONDINGSGE- VAAR! Controleer iedere gloeilamp na het uitpakken onmiddellijk op schade. Monteer de lamp niet met defecte gloeilampen. Neem in dit geval voor vervangende levering contact op met de klantenservice.

VOORZICHTIG! GEVAAR VOOR VER-

BRANDINGEN! Voorkom brandwonden en waarborg dat de lamp uitgeschakeld en afge- koeld is voordat u hem aanraakt. Tijdens het bedrijf worden de lampen rond de kop zeer heet. 0,5 m BRANDGEVAAR! Monteer de lamp op een afstand van minstens 0,5 m van de beschenen materialen. Overmatige warmteontwikkeling kan tot brand leiden. Vervang defecte gloeilampen onmiddellijk door nieuwe. Trek de lamp uit de contactdoos voordat u de gloeilamp vervangt. Dek de lamp niet af met voorwerpen! Overmatige warmteontwikkeling kan tot brand leiden. Laat de lamp tijdens het gebruik niet zonder toezicht. Laat de lamp of het verpakkingsmateriaal niet achteloos liggen. Plasticfolie / -zakken, kunststof- delen enz. kunnen een gevaarlijk speelgoed vormen voor kinderen. Zo handelt u correct Gebruik voor de leeslamp alléén 230–240 V ∼ energiespaarlampen met een E14-sokkel en een maximaal vermogen van 9 watt. Gebruik voor de plafondspot alléén 230–240 V ∼ energie- spaarlampen met een E27-sokkel en een maximaal vermogen van 22 watt.

Gebruik voor de leeslamp alléén 230–240 V ∼ energiespaarlampen met een E14-sokkel en een maximaal vermogen van 25 watt. Gebruik voor de plafondspot alléén 230–240 V∼ energie- spaarlampen met een E27-sokkel en een maximaal vermogen van 60 watt.26 NL Veiligheid / Ingebruikname Monteer de lamp zodanig dat hij beschermd wordt tegen vocht en verontreiniging. Bereid de montage zorgvuldig voor en neem daarvoor voldoende tijd. Leg alle onderdelen en het benodigde gereedschap of materiaal tevoren overzichtelijk en binnen handbereik klaar. Wees steeds opmerkzaam! Let altijd op wat u doet en ga steeds met overleg te werk. Monteer de lamp in geen geval wanneer u ongeconcen- treerd bent of zich niet goed voelt. Ingebruikname Lamp monteren Opmerking: voor de montage is een tweede persoon vereist. Opmerking: de montage is identiek voor beide modellen (1241 / 022L en 1242 / 022L). Opmerking: een draadstang is reeds gemonteerd. Opmerking: let er tijdens de montage op, dat u de kabel gelijktijdig langzaam door de bodem trekt. Verwijder de beide zwarte kunststofringen aan het uiteinden van de standbuis

vóór de montage om de onderdelen dienovereenkomstig aan elkaar te kunnen schroeven. Opmerking: Let erop dat de voedingsleiding die door de standbuizen

loopt, daarbij niet wordt ingeklemd. Draai eerst de standbuis

met de klok mee in de bovenste standbuis

Draai dan de standbuis

met de klok mee in de flexibele arm

Opmerking: let op dat de draadstangen

zo ver mogelijk worden ingedraaid om een veilige stand van de lamp te waarborgen. Draai de beide draadstangen

met de klok mee in de standbuizen

en schuif de standbuishouder

Steek de staande lamp met de draadstangen

in de voorgemonteerde gaten van de standvoet

Plaats de tandveerringen

aan de onderzijde van de standvoet

met behulp van de vorksleutel met de klok mee op de draadstan- gen

om de staande lamp aan de standvoet

te fixeren. Opmerking: let op dat u de standbuizen

bij het vastdraaien van de moeren

moet vasthouden. Schuif de lampglazen

. Zet deze vast met de schroefringen

Opmerking voor model 1241 / 022L: schuif de silicone ring over de fitting

fixeer deze met behulp van de schroefring

en gereedschap. Opmerking: gebruik voor het plaatsen van de verlichtingsmiddelen een droge, pluisvrije doek. Draai vervolgens de verlichtingsmiddelen

met de klok mee in de fittingen

in een correct geïnstal- leerde contactdoos. Uw lamp is nu gereed voor gebruik. Lamp in- / uitschakelen Schakel de plafondspot aan en uit via de AAN- / UIT-schakelaar

Schakel de leeslamp aan en uit via de AAN- / UIT-schakelaar

van de leeslamp in de gewenste richting. Verlichtingsmiddel vervangen GEVAAR VOOR ELEKTRISCHE SCHOKKEN! Trek eerst de steker

BRANDING! Laat de lamp eerst volledig afkoelen. Draai een defect verlichtingsmiddel

tegen de klok in uit de fitting

.27 NL Ingebruikname / Onderhoud en reiniging / Afvoer / Garantie en service Draai vervolgens een nieuw verlichtingsmiddel met de klok mee in de fitting. Opmerking: gebruik voor de leeslamp alléén 230–240 V ∼ energiespaarlampen met een E14-sokkel en een maximaal vermogen van 9 watt. Gebruik voor de plafondspot alléén 230–240 V ∼ energiespaarlampen met een E27-sokkel en een maximaal vermogen van 22 watt.

Gebruik voor de leeslamp alléén 230–240 V ∼ energiespaarlampen met een E14-sokkel en een maximaal vermogen van 25 watt. Gebruik voor de plafondspot alléén 230–240 V ∼ energiespaarlampen met een E27-sokkel en een maximaal vermogen van 60 watt. Onderhoud en reiniging GEVAAR VOOR ELEKTRISCHE SCHOKKEN! Trek eerst de steker
