BEDIENUNGSANLEITUNG IAN 273017 Livarno Lux

IAN 273017 HALOGEN-DECKENFLUTER HALOGEN-DECKENFLUTER Bedienungs- und Sicherheitshinweise

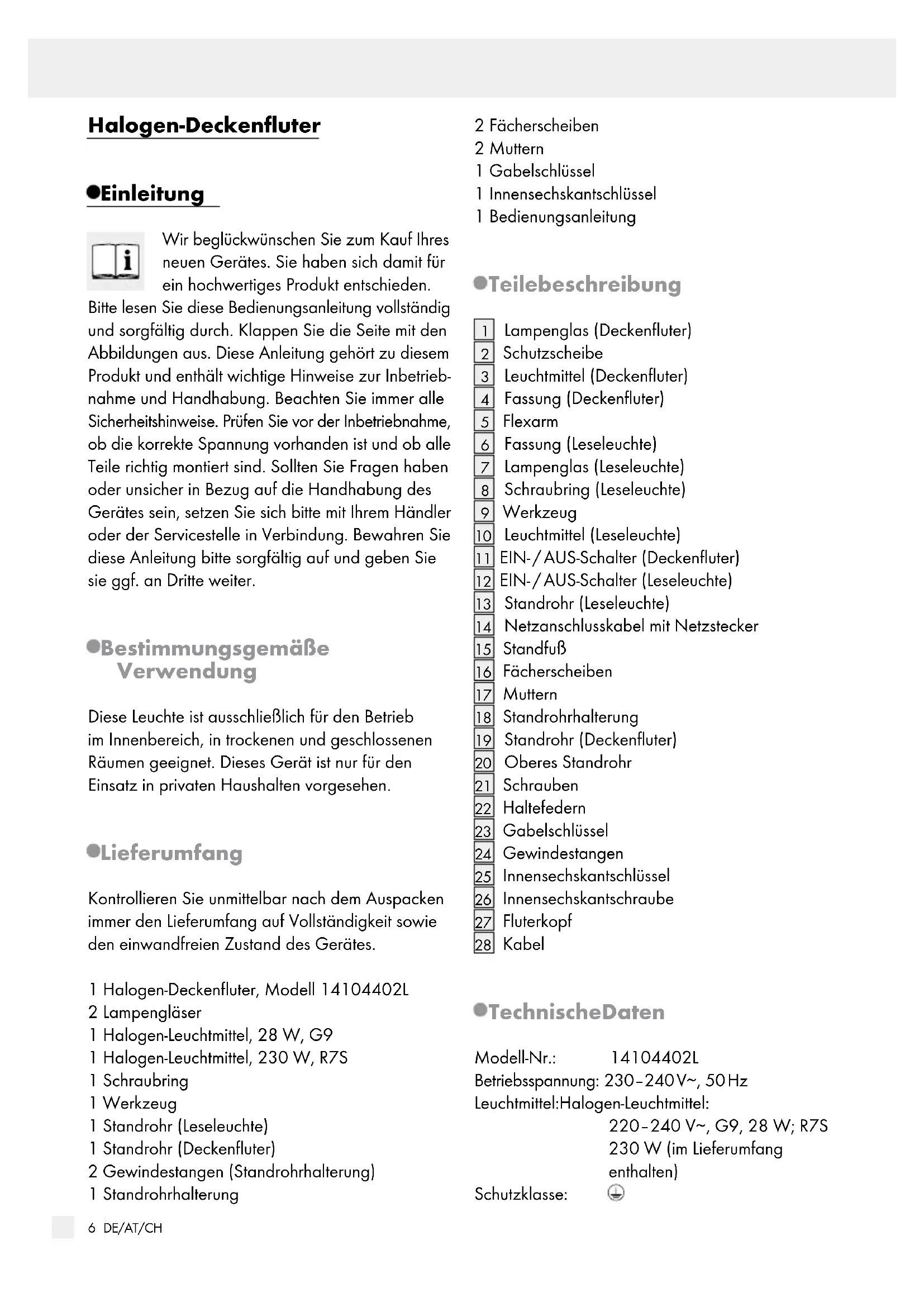

225 DE/AT/CH Inhaltsverzeichnis Einleitung Bestimmungsgemäße Verwendung ....................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Teilebeschreibung ...............................................................................................................................Seite 6 Technische Daten ................................................................................................................................Seite 6 Sicherheit Sicherheitshinweise .............................................................................................................................Seite 7 Inbetriebnahme Leuchte montieren ...............................................................................................................................Seite 8 Leuchte ein- / ausschalten ...................................................................................................................Seite 8 Leuchte ausrichten ............................................................................................................................... Seite 9 Leuchtmittel wechseln ..........................................................................................................................Seite 9 Wartung und Reinigung .....................................................................................................Seite 9 Entsorgung .....................................................................................................................................Seite 9 Garantie und Service Garantieerklärung ...............................................................................................................................Seite 9 Serviceadresse ....................................................................................................................................Seite 10 Konformitätserklärung .........................................................................................................................Seite 10 Hersteller ..............................................................................................................................................Seite 106 DE/AT/CH SicherheitEinleitung Halogen-Deckenfluter Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 Halogen-Deckenfluter, Modell 14104402L 2 Lampengläser 1 Halogen-Leuchtmittel, 28 W, G9 1 Halogen-Leuchtmittel, 230 W, R7S 1 Schraubring 1 Werkzeug 1 Standrohr (Leseleuchte) 1 Standrohr (Deckenfluter) 2 Gewindestangen (Standrohrhalterung) 1 Standrohrhalterung 2 Fächerscheiben 2 Muttern 1 Gabelschlüssel 1 Innensechskantschlüssel 1 Bedienungsanleitung Teilebeschreibung

Fassung (Leseleuchte)

Lampenglas (Leseleuchte)

Schraubring (Leseleuchte)

Leuchtmittel (Leseleuchte)

EIN- / AUS-Schalter (Deckenfluter)

EIN- / AUS-Schalter (Leseleuchte)

Standrohr (Leseleuchte)

Netzanschlusskabel mit Netzstecker

Innensechskantschlüssel

Innensechskantschraube

Kabel Technische Daten Modell-Nr.: 14104402L Betriebsspannung: 230–240 V∼, 50 Hz Leuchtmittel: Halogen-Leuchtmittel: 220–240 V∼, G9, 28 W; R7S 230 W (im Lieferumfang enthalten) Schutzklasse:7 DE/AT/CH SicherheitEinleitung Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen! Vermeiden Sie Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Gebrauch die Leuchte auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. VORSICHT! Eine beschädigte Leuchte bedeutet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. Zur Vermeidung von Gefährdungen darf die beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden! Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230–240 V∼). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Ziehen Sie immer den Netzstecker vor der Montage, Demontage, Reinigung oder, wenn Sie die Leuchte eine Zeit lang nicht verwenden, aus der Steckdose. Öffnen Sie niemals eines der elektrischen Betriebsmittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag. Vermeiden Sie Brand- und Verletzungsgefahr VORSICHT! VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leuchtmittel auf Beschädigungen. Montieren Sie die Leuchte nicht mit defekten Leuchtmitteln. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung. VORSICHT! VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze. 0,5 m BRANDGEFAHR! Montieren Sie die Leuchte mit einer Entfernung von mindestens 0,5 m zu angestrahlten Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. Ersetzen Sie defekte Leuchtmittel sofort durch neue. Entfernen Sie vor dem Leuchtmittelwechsel die Leuchte aus der Steckdose. Decken Sie die Leuchte bzw. den Netzstecker nicht mit Gegenständen ab. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. Lassen Sie die Leuchte im Betrieb nicht unbe- aufsichtigt. Lassen Sie die Leuchte oder Verpackungsmaterial nicht achtlos liegen. Plastikfolien / -tüten, Kunst- stoffteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. So verhalten Sie sich richtig Verwenden Sie nur 220–240 V∼ Halogen- Leuchtmittel mit einer G9-Fassung und einer Höchstleistung von 28 Watt für die Lese- leuchte. Verwenden Sie nur 220–240 V∼ Ha- logen-Leuchtmittel mit einer R7S-Fassung und einer Höchstleistung von 230 Watt für den Deckenfluter. Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist.8 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / Entsorgung / Garantie und Service Sicherheit / Inbetriebnahme Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werkzeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Inbetriebnahme Leuchte montieren Hinweis: Für die Montage benötigen Sie eine zweite Person. Hinweis: Achten Sie während der Montage darauf, dass Sie das Kabel gleichzeitig langsam durch den Standfuß

ziehen. Schieben Sie das Kabel

, während Sie den Fluterkopf

auf das obere Standrohr

aufstecken. Fixieren Sie anschließend den Fluterkopf

mit Hilfe der Innensechskantschraube

, die Sie mit dem Innensechskantschlüssel

im Uhrzeigersinn festziehen. Entfernen Sie vor der Montage die beiden schwarzen Kunststoffringe am Ende des Standrohres

, um eine entsprechende Verschraubung der Bauteile zu ermöglichen. Hinweis: Achten Sie darauf, dass die Netzlei- tung, die durch die Standrohre

führt, dabei nicht eingeklemmt wird. Drehen Sie zunächst das Standrohr

Uhrzeigersinn in das obere Standrohr

Drehen Sie dann das Standrohr

im Uhrzeiger- sinn in den Flexarm

Hinweis: Achten Sie darauf, dass die Gewinde- stangen so weit wie möglich eingedreht wer- den, um einen sicheren Stand der Leuchte zu gewährleisten. Drehen Sie die beiden Gewindestangen

Uhrzeigersinn in die Standrohre

und schieben Sie die Standrohrhalterung

auf die Gewindestangen. Stecken Sie die Stehleuchte mit den Gewinde- stangen in die vormontierten Löcher des Stand- fußes

Setzen Sie die Fächerscheiben

an der Unterseite des Standfußes

auf die Gewinde- stangen. Drehen Sie die Muttern

mittels Gabelschlüssel im Uhrzeigersinn auf die Gewindestangen, um die Stehleuchte am Standfuß

zu fixieren. Hinweis: Achten Sie darauf, dass Sie die Standrohre

und Gewindestangen beim Festziehen der Muttern

festhalten. Fluter: Legen Sie das Lampenglas

auf den Fluterkopf. Fixieren Sie das Lampenglas

mit Hilfe der Schrauben

Achten Sie darauf, dass Sie die Schrauben nicht zu fest anziehen, ansonsten kann es zu Beschädigungen an der Leuchte kommen. Lesearm: Schieben Sie das Lampenglas

über die Fassung. Fixieren Sie das Lampenglas

Hinweis: Verwenden Sie zum Einsetzen der Leuchtmittel ein trockenes, fusselfreies Tuch. Fluter: Setzen Sie das Leuchtmittel

ein. Anschließend setzen Sie die Schutzscheibe

über das eingesetzte Leucht- mittel. Achten Sie auf den richtigen Sitz. Lesearm: Setzen Sie das Leuchtmittel

ein. Achten Sie auf den richtigen Sitz. Stecken Sie den Netzstecker

in eine vor- schriftsmäßig installierte Steckdose. Ihre Leuchte ist betriebsbereit. Leuchte ein- / ausschalten Schalten Sie den Deckenfluter mittels EIN- / AUS-Schalter

ein bzw. aus. Schalten Sie die Leseleuchte mittels EIN- / AUS- Schalter

ein bzw. aus.9 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / Entsorgung / Garantie und Service Sicherheit / Inbetriebnahme Leuchte ausrichten VORSICHT! VERBRENNUNGSGEFAHR! Lassen Sie die Leuchte zunächst vollständig abkühlen. Biegen Sie die Flexarme

der Leseleuchte in die gewünschte Position. Leuchtmittel wechseln STROMSCHLAGGEFAHR! Ziehen Sie den Netzstecker

zuerst aus der Steckdose. VORSICHT! VERBRENNUNGSGEFAHR! Lassen Sie die Leuchte zunächst vollständig abkühlen. Hinweis: Verwenden Sie zum Einsetzen der Leuchtmittel ein trockenes, fusselfreies Tuch. Entfernen Sie das defekte Leuchtmittel aus der Fassung. Entfernen Sie im Falle eines defekten Deckenfluter-Leuchtmittels zunächst die Schutz- scheibe

Fluter: Setzen Sie das neue Leuchtmittel

ein. Anschließend setzen Sie die Schutzscheibe

über das eingesetzte Leuchtmittel. Achten Sie auf den richtigen Sitz. Lesearm: Setzen Sie das Leuchtmittel

ein. Achten Sie auf den richti- gen Sitz. Hinweis: Verwenden Sie nur 220–240 V∼ Halogen-Leuchtmittel mit einer G9-Fassung und einer Höchstleistung von 28 Watt für die Leseleuchte. Verwenden Sie nur 220–240 V∼ Halogen-Leuchtmittel mit einer R7S-Fassung und einer Höchstleistung von 230 Watt für den Deckenfluter. Stecken Sie den Netzstecker

wieder in die Steckdose. Wartung und Reinigung STROMSCHLAGGEFAHR! Ziehen Sie den Netzstecker

zuerst aus der Steckdose. VORSICHT! VERBRENNUNGSGEFAHR! Lassen Sie die Leuchte zunächst vollständig abkühlen. STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssig- keiten gereinigt oder gar in Wasser getaucht werden. Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Stecken Sie den Netzstecker
