MANUALE UTENTE LMNC126BTG0 LG

Condizionatore d'aria di tipo da controsoffitto a socmparsa

MANUALE DELL'UTENTE

Prima dell'installazione, questa unità di condizionamento d'aria deve essere sottoposta per approvazione al servizio di fornitura dell'elettricità (normativa EN 61000-3, EN 61000-2).

IMPORTANTE

• Leggere attentamente e per intero questo manuale dell'utente prima di installare e mettere in funzione il condizionatore d'aria da camera.
• Dopo aver letto interamente il manuale, conservarlo per riferimento futuro.

Precauzioni di sicurezza....3

Il sistema di telecomando ....8

Cura e Manutenzione....23

Suggerimenti per

l'individuazione dei guasti!......24

DATI DA RICORDARE

Annotare qui il numero di serie e il modello:

N°. modello

N°.diserie

I numeri sono riportati sull'etichetta a lato di ogni unità.

Nome del rivenditore

Data di acquisto

■ Spillare la ricevuta su questa pagina qualora fosse necessaria per provare la data di acquisto o per motivi di garanzia.

LEGGERE IL MANUALE

All'interno troverà molti suggerimenti utili sull'uso e la manutenzione del condizionatore. Un minimo di attenzione può far risparmiare molto tempo e denaro nel corso della vita del condizionatore.

Nella tabella di riferimento per la risoluzione dei problemi troverà molte risposte ai problemi più comuni.

Consultando la tabella Risoluzione dei problemi potrebbe

non esserenecessariocontatt assistenza.

AVVERTENZE

• Contattare un tecnico dell'assistenza autorizzato per la riparazione o la manutenzione dell'unità.
• Contattare l'installatore per eseguire l'installazione dell'unità.
• Il condizionatore non è stato progettato per essere utilizzato da bambini o invalidi senza supervisione.
• E consigliabile vigilare sui bambini affinché essi non giochi con il condizionatore.
• Se il cavo di alimentazione deve essere sostituito, il servizio di sostituzione deve essere eseguito solo da personale autorizzato utilizzando parti di ricambio originali.
• Il servizio di installazione deve essere eseguito in conformità con gli standard elettrici nazionali d esclusivamente da personale autorizzato.

Precauzioni di sicurezza

Per evitare infortuni dell'utente o altre persone e danni alle cose, attenersi alle seguenti istruzioni.

■ L'uso errato causato dalla mancata osservanza delle istruzioni può causare danni o lesioni. L'importanza è classificata dalle seguenti indicazioni.

ATTENZIONE

Questo simbolo indica la possibilità di decesso o di grave infortunio.

AVVISO

Questo simbolo indica la possibilità di infortunio o danni alle cose.

■ Il significato dei simboli utilizzati in questo manuale è spiegato di seguito.

	Azione/operazione da non fare.
	Attenersi alle istruzioni.

ATTENZIONE

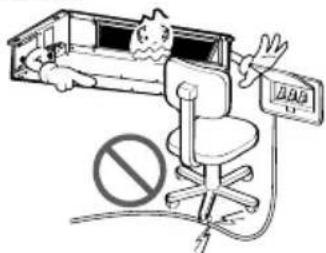

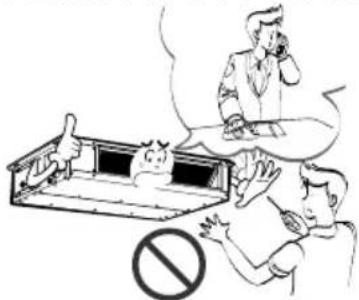

■ Installazione

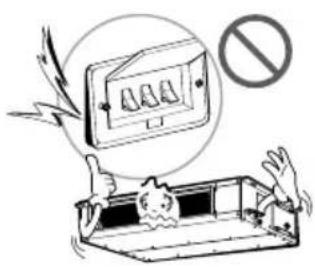

Non utilizzare interruttori automatici difettosi o di potenza inferiore. Utilizzare questa apparecchiatura su un circuito dedicato.

- Vi è il rischio di scosse elettriche o incendio.

Per i collegamenti elettrici, rivolgersi al rivenditore, a un elettricista qualificato o a un centro di assistenza autorizzato.

• Non smontare o tentare di riparare il prodotto. Vi è il rischio di scosse elettriche o incendio.

Il prodotto deve essere sempre provvisto di messa a terra.

- Vi è il rischio di scosse elettriche o incendio.

Installare il pannello e il coperchio della scatola di controllo in modo sicuro.

• Vi è il rischio di scosse elettriche o incendio.

Installare sempre un interruttore automatico e circuito dedicato

• L'errato cablaggio o installazione può causare incendi o scosse elettriche.

Utilizzare fusibili o interruttori automatici di giusta tensione.

• Vi e il rischio di scosse elettriche o incendio.

Non utilizzare interruttori automatici difettosi o di potenza inferiore. Utilizzare questa apparecchiatura su un circuito dedicato.

• Vi è il rischio di scosse elettriche o incendio.

Per i collegamenti elettrici, rivolgersi al rivenditore, a un elettricista qualificato o a un centro di assistenza autorizzato.

• Non smontare o tentare di riparare il prodotto. Vi è il rischio di scosse elettriche o incendio.

Il prodotto deve essere sempre provvisto di messa a terra.

• Vi è il rischio di scosse elettriche o incendio.

Per l'installazione, rivolgersi sempre al rivenditore o a un centro di assistenza autorizzato.

- Vi è il rischio di scosse elettriche, incendio, esplosione o lesioni.

Non installare il prodotto su supporti di installazione difettosi.

- Ciò potrebbe causare infortuni, incidenti o danni al prodotto.

Accertarsi che l'area di installazione non sia soggetta a deterioramento nel tempo.

- Selabasesirompe, l'unitàpu cadere con essa, causando infortuni a persone, guasti al prodotto o danni alle cose.

Non utilizzare il prodotto troppo a lungo in ambienti molto umidi e con una finestra o una porta aperta.

• L'umidità potrebbe condensarsi e bagnare o danneggiare i mobili.

Averecuradinontirareo danneggiare il cavo di alimentazione durante il funzionamento.

- Vi è il rischio di scosse elettriche o incendio.

Non mettere nulla sul cavo di alimentazione.

- Vi è il rischio di scosse elettriche o incendio.

Non collegare/scollegare il cavo di alimentazione alla/dalla presa durante il funzionamento.

• Vi è il rischio di scosse elettriche o incendio.

cendio.

Non toccare il prodotto con le mani bagnate.

• Vi è il rischio di scosse elettriche o incendio.

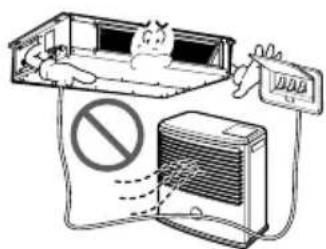

Non posizionare riscaldatori o altre apparecchiature vicino al cavo di alimentazione.

- Vi è il rischio di scosse elettriche e incendio.

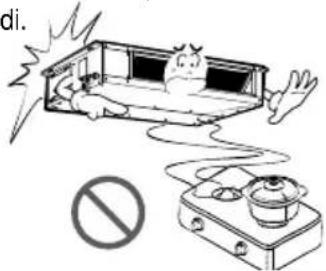

Evitare l'ingresso di acqua nelle parti elettriche.

• Vi è il rischio di scosse elettriche, incendio o guasti al prodotto.

In caso di perdite di gas infiammabile, aprire la finestra per ventilare il locale prima di azionare l'unità.

• Non utilizzare il telefono o accendere o spegnere interruttori. Vi è il rischio di esplosioni o incendi.

di.

Non aprire la griglia di aspirazione del prodotto durante il funzionamento (non toccare il filtro elettrostatico, se presente).

- Vi è il rischio di lesioni fisiche, scosse elettriche o guasti al prodotto.

Non conservare o utilizzare gas infiammabili o combustibili in prossimità del prodotto.

• Vi è il rischio di incendio o guasti al prodotto.

GAS Gasolin

In caso di rumori, odori o fumo anomali provenienti dal prodotto. Spegnere l'interruttore automatico e scollegare il cavo di alimentazione.

- Vi è il rischio di scosse elettriche o incendio.

In caso di allagamento del prodotto, rivolgersi a un centro di assistenza autorizzato.

- Vi è il rischio di scosse elettriche o incendio.

Non utilizzare il prodotto in luoghi chiusi per periodi prolungati.

- Potrebbe esservi una scarsità di ossigeno.

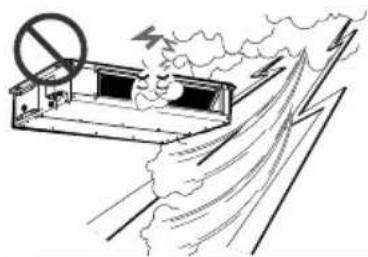

Arrestare il funzionamento e chiudere la finestra in caso di tempeste o uragani. Se possibile, rimuovere il prodotto dalla finestra prima che arrivi un uragano.

- Vi è il rischio di danni alle cose, guasti al prodotto o scosse elettriche.

Evitare che nel prodotto entri acqua.

• Vi è il rischio di scosse elettriche, incendio o danni al prodotto.

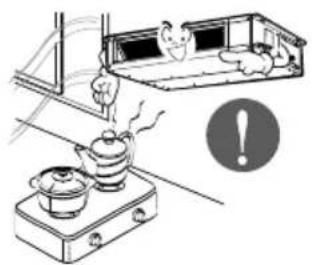

Di tanto in tanto, ventilare il prodotto quando utilizzato insieme a fornelli ecc.

• Vi è il rischio di scosse elettriche o incendio.

Spegnere l'alimentazione prima di pulire o riparare il prodotto.

• Vi è il rischio di scosse elettriche.

In caso di inutilizzo del prodotto per lunghi periodi, scollegare il cavo di alimentazione e spegnere l'interruttore automatico.

- Vi è il rischio di guasti al prodotto o attivazione accidentale.

Evitare che l'unità esterna sia calpestata da qualcuno.

- Ciò potrebbe lesioni personali e danni al prodotto.

Dopo l'installazione o la riparazione del prodotto, verificare sempre che non vi siano perdite di gas (refrigerante).

• Livelli bassi di refrigerante potrebbero causare guasti al prodotto.

Non installare il prodotto in modo che il rumore o l'aria calda provenienti dall'unità esterna possano causare danni ai vicini.

- Ciò potrebbe causare problemi con i vicini.

Installare il tubo flessibile di scarico in modo dagaran uno scarico corretto e sicuro.

- Un errato collegamento può causare perdite d'acqua.

Per sollevare e trasportare il prodotto sono consigliabili due persone.

- Evitare lesioni personali.

Installare il prodotto allineandolo in modo uniforme.

• Per evitare perdite d'acqua.

Non installare il prodotto in luoghi esposti direttamente al vento di mare (spruzzi di sale).

- Ciò potrebbe causare corrosioni al prodotto. La corrosione, in particolare sul condensatore e sulle alette dell'evaporatore, può causare malfunzionamenti o inefficienza.

ienza.

■ Funzionamento

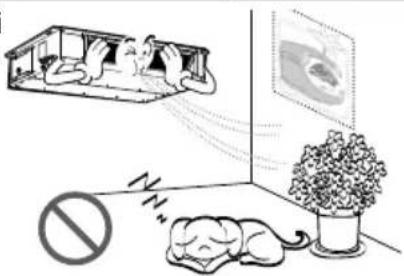

Non esporre la pelle direttamente all'aria fresca per periodi prolungati (non sedersi nel raggio d'azione dell'aspirazione).

- Ciò potrebbe causare danni alla salute.

Non utilizzare il prodotto per scopi specifici, ad esempio per conservare alimenti, animali, opere d'arte ecc. Questo prodotto è un condizionatore d'aria, non un sistema di refrigerazione.

• Vi ò il rischio di danni o perdita di cose.

Non bloccare l'ingresso o l'uscita del flusso d'aria.

- In caso contrario, si potrebbero verificare guasti al prodotto.

Non calpestare o mettere oggetti sul prodotto (unità esterne).

- Vi è il rischio di lesioni personali o guasti al prodotto.

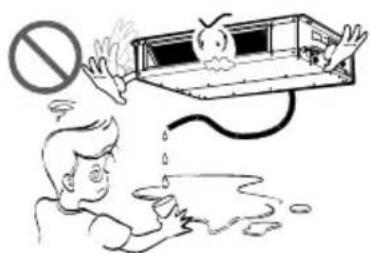

Non bere acqua fuoriuscita dal prodotto.

- Ciò può causare gravi danni alla salute.

Non ricaricare o smontare le batterie. Non gettarelebatterienelfuoco.

- Potrebbero bruciare o esplodere.

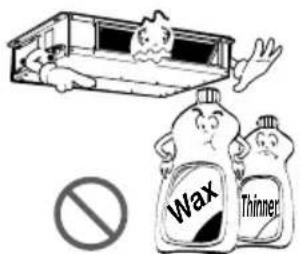

Utilizzare un panno soffice per la pulizia. Non utilizzare detergenti aggressivi, solventi ecc.

- Vi è il rischio di scosse elettriche, incendio o danno alle parti in plastica del prodotto.

Wax Thinner

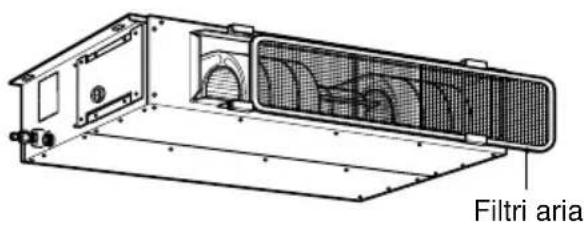

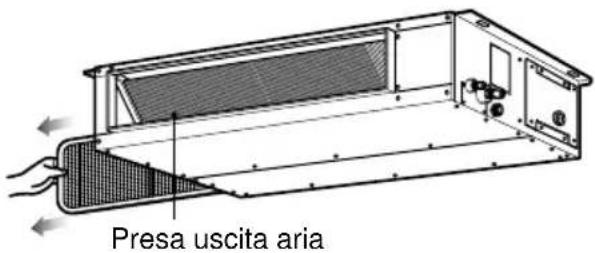

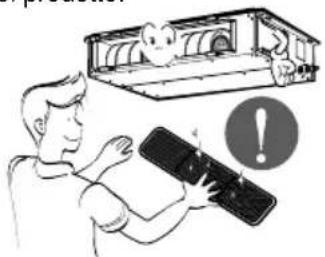

Inserire sempre il filtro in modo stabile. Pulire il filtro ogni 2 settimane o più spesso, se necessario.

- Un filtro sporco riduce l'efficienza del condizionatore e potrebbe causare danni o malfunzionamenti del prodotto.

Utilizzare una scala salda per pulire o riparare il prodotto.

- Fare attenzione ed evitare lesioni personali.

Non toccare le parti metalliche del prodotto durante la rimozione del filtro dell'aria. Sono molto appuntite!

• Vi è il rischio di lesioni personali.

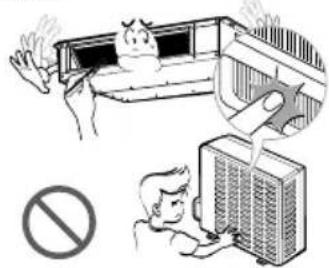

Non introdurre le mani o altri oggetti nella bocca di ingresso o uscita dell'aria durante il funzionamento.

• Le parti mobili metalliche sono affiliate e potrebbero causare infortuni.

Sostituire tutte le batterie del telecomando sempre con altre dello stesso tipo. Non mischiare batterie nuove e vecchie o batterie di tipo diverso.

- Vi è il rischio di esplosioni o incendi.

In caso di caduta del liquido delle batterie sulla pelle o sugli indumenti, lavare accuratamente con acqua pulita. Non utilizzare il telecomando se le batterie presentano delle perdite.

• Le sostanze chimiche delle batterie potrebbero causare scottature o altri pericoli.

tri pericoli.

Il sistema di telecomando

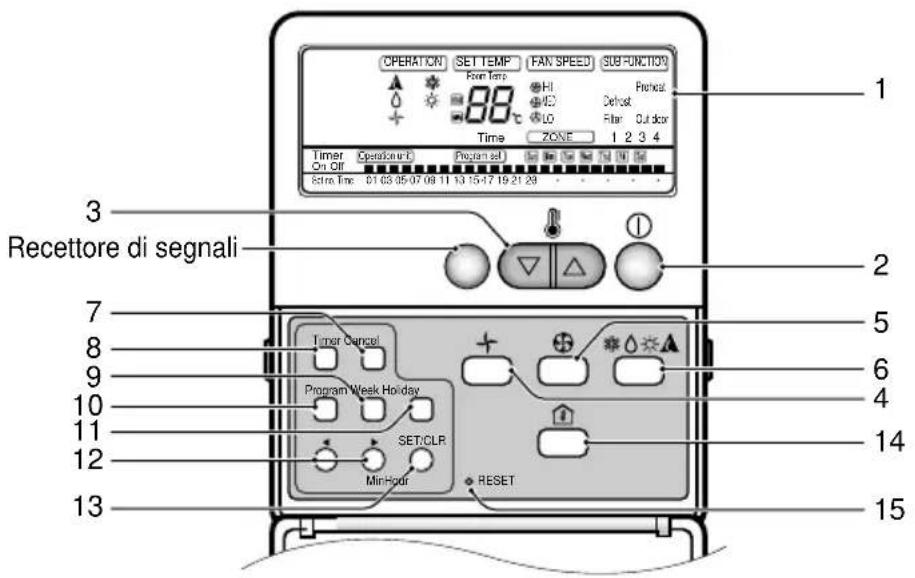

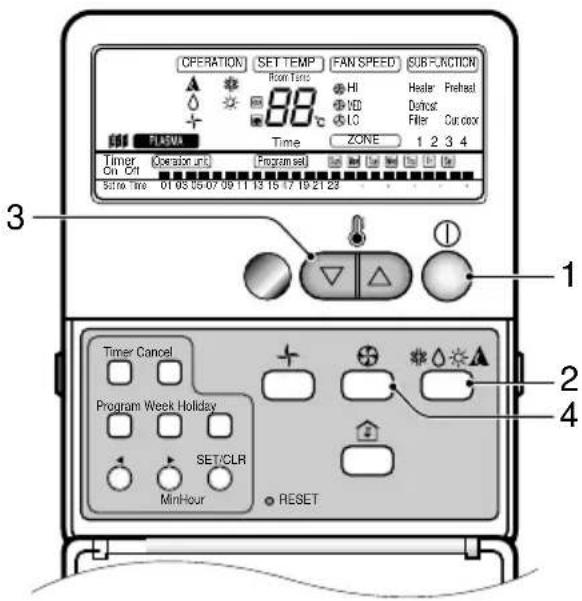

CARATTERISTICHE DEL TELECOMANDO CON LO SPORTELLO APERTO

OPERATION SET TEMP FAN SPEED SUB-FUNCTION From Temp Hi Preheat 88°C M2 Delast LO Filter Out door Time ZONE 1 2 3 4 Timer On Off Program set Extra Time 01:05:05-07 08 11 13 15-17 19 21 23 Recettore di segnali Timer Cancel Program/Week Holiday SET/CLR Min/Hodr RESET 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

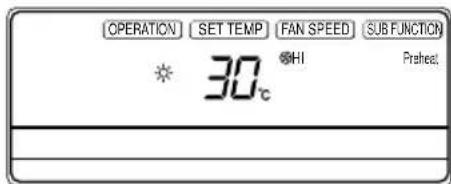

1. Display funzionamento

Visualizza le condizioni di funzionamento.

1. Pulsante Accensione/Spegnimento

Il funzionamento inizia quando viene premuto questo pulsante, e si arresta quando il pulsante viene premuto di nuovo.

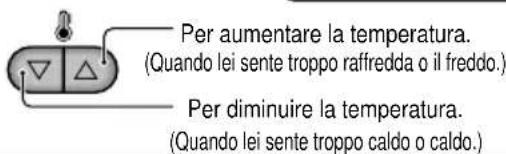

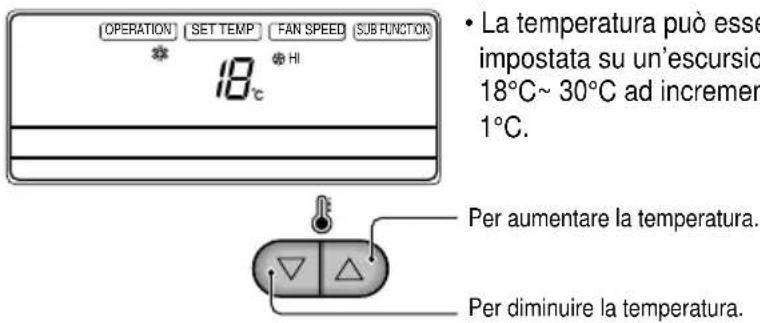

1. Pulsante di impostazione temperatura.

Serve all'impostazione della temperatura per ottenere la temperatura desiderata.

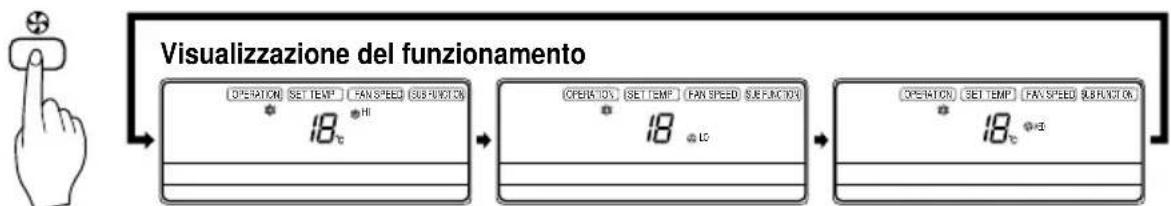

1. Pulsante funzionamento Ventilatore

Viene usato per circolare l'aria nell'ambiente senza ne raffreddare ne scaldare.

1. Pulsante del riscaldatore elettrico (opzionale)

Usato alla serie il Radiatore Elettrico.

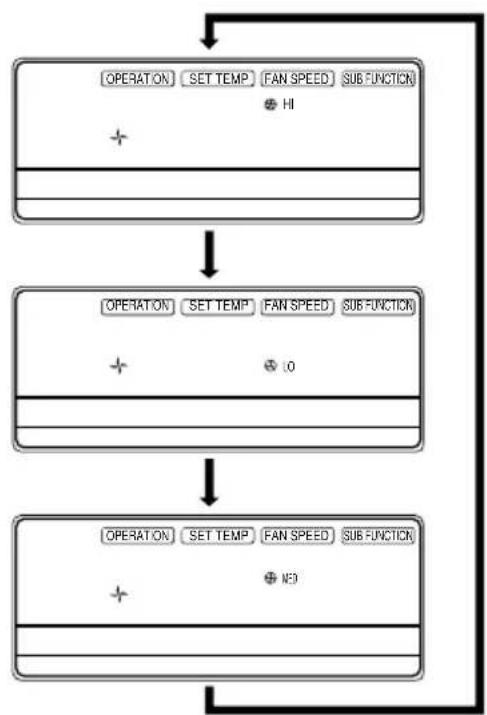

1. Pulsante velocita Ventilatore

Serve all'impostazione della velocita desiderata del ventilatore.

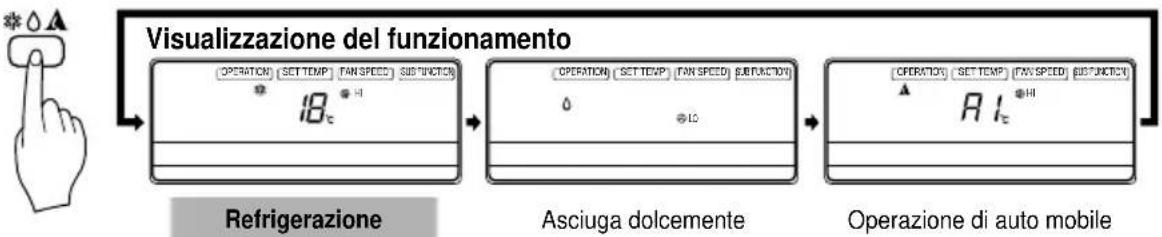

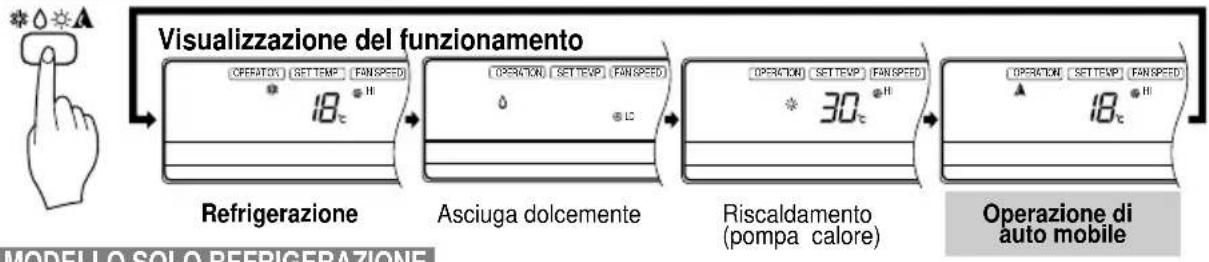

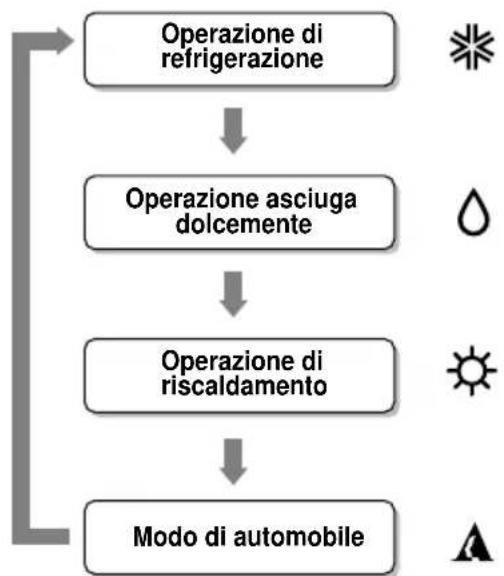

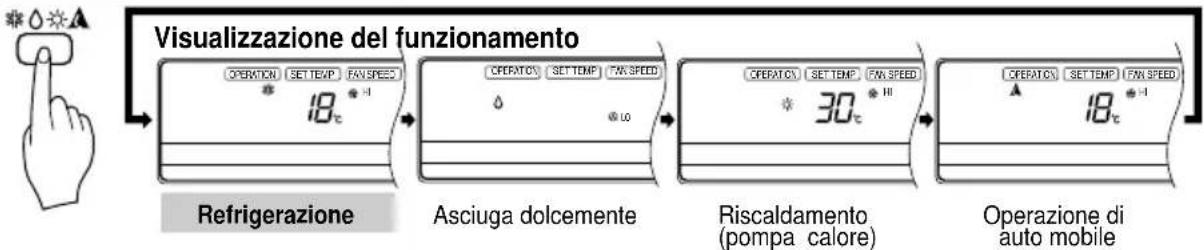

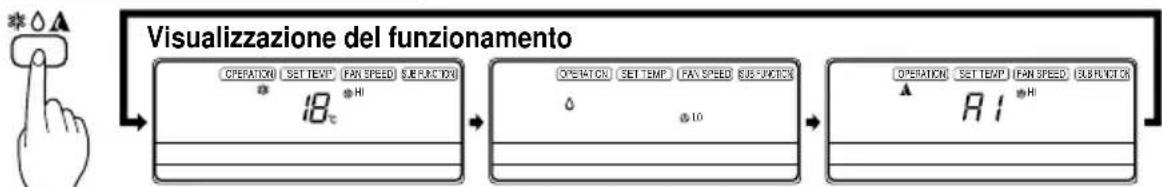

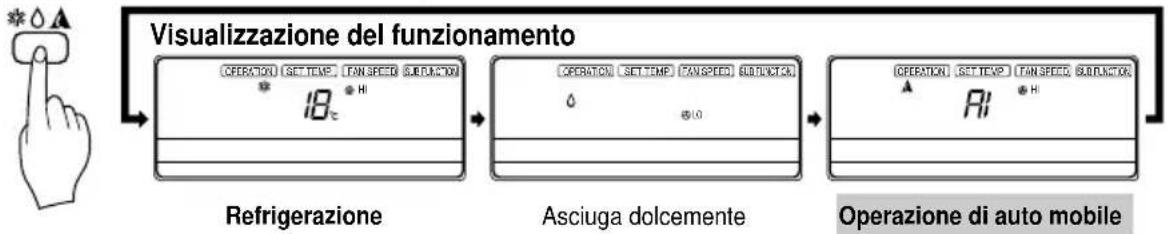

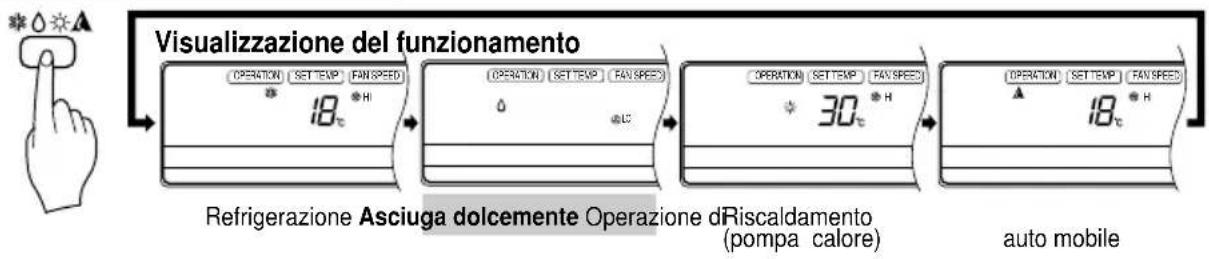

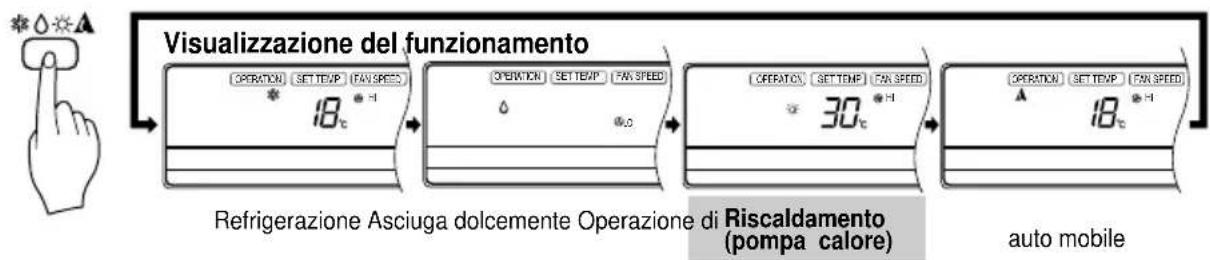

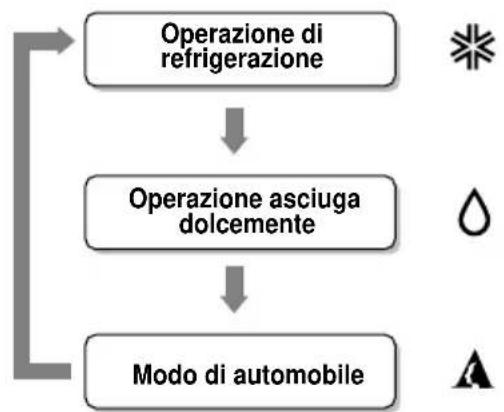

1. Pulsante di selezione modo operativo

Usato per selezionare il modo di funzionamento.

- Modo funzionamento automatico.

- Modo funzionamento raffreddamento

- Modo funzionamento Soft Dry

- Modo funzionamento riscaldamento. (fatta eccezione del modello raffreddamento)

1. Pulsante di cancellazione del timer

Serve a cancellare i valori del timer.

1. Pulsante di impostazione timer

Serve all'impostazione del timer per ottenere l'orario desiderato.

1. Pulsante settimana

Serve a impostare il giorno della settimana.

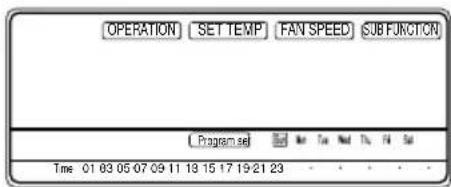

1. Pulsante timer settimanale

Serve a impostare il timer settimanale.

1. Pulsante vacanza

Serve a impostare una vacanza nella settimana.

1. Pulsante di impostazione ora

Serve a impostare l'ora del giorno e modificare l'ora nella funzione di timer settimanale.

1. Pulsante di impostazione e cancellazione

Serve a impostare a impostare e cancellare il timer settimanale.

1. Pulsante di controllo temperatura ambiente

Serve a controllare la temperatura dell'ambiente.

* La temperatura indicata sul display può essere differente dalla temperatura della stanza se il telecomando è installato in un luogo esposto a raggi diretti del sole o vicino a una fonte di calore.

Funzione Opzionale

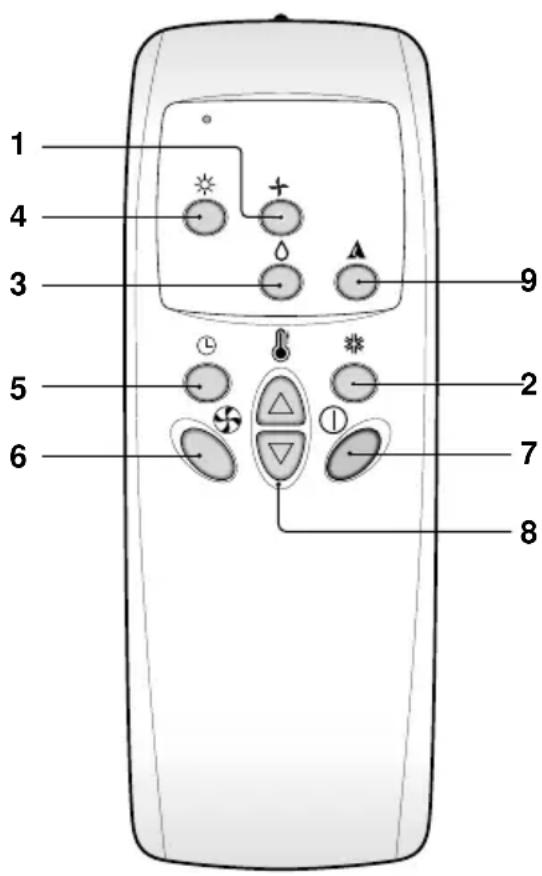

• Telecomando senza fili(Opzionale)

Il modello base di questo condizionatore è dotato di un telecomando con filo. Il telecomando senza filo è eventualmente disponibile per l'acquisto a parte.

Trasmettitore del Segnale.
Trasmette i segnali al climatizzatore

1 4 3 5 6 9 2 7 8

1. Pulsante di funzionamento ventola

Usato per far circolare l'aria senza scaldare ne refrigerare.

2. Pulsante per operazione di refrigerazione

3. Pulsante per operazione asciuga dolcernente Si deunidifica senza raffreddamento.

4. Pulsante per operazione di riscaldamento (Modelo pompa di riscaldamento)

5. Pulsanti per l'impostazione del orologio

Usato per impostare l'orologio sull'ora desiderata. Il telecomando cablato viene impostato sulle 24 ore ad incrementi di un ora, mentre il telecomando senza fili viene impostatosulle7oreadincrementidiunora questo motivo se volete impostare per periodi oltre le 7 ore, utilizzate il telecomando cablato.

6. Pulsante di velocità della ventola

Usato per impostare la velocità della ventola desiderata.

Il condizionatore inizia a funzionare quando viene premuto questo pulsante e viene arrestato quando i pulsante viene nuovamente premuto.

8. Pulsante di impostazione temperatura

Usato per impostare la temperatura sulla temperatura desiderata.

9. Pulsante operazione di auto mobile

AVVISO: Norme di sicurezza per il telecomando

• Direzionate il telecomando verso il ricevitore di segnale del climatizzatore d'aria in funzione.
• Il segnale del telecomando può essere ricevuto fino ad una distanza di circa 7m.
• Assicuratevi che, tra il telecomando ed il ricevitore di segnale, non vi sia alcun ostacolo.
• Maneggiate con cura il telecomando e non fatelo cadere.
• Non lasciate il telecomando esposto a luce solare diretta, né vicino a fonti di calore.

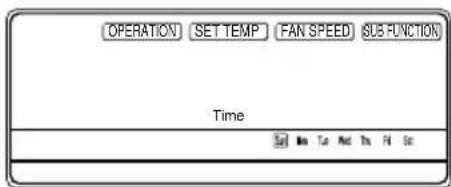

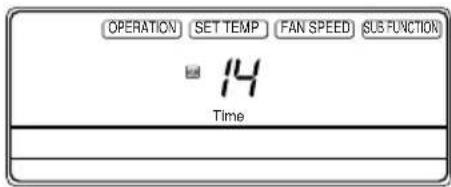

Impostare l'ora corrente ed il giorno della settimana.

1 Premere il pulsante ' Hour'.

(Ad ogni pressione del pulsante, il numero cambia da 00 a 23. E necessario impostare il numero dell'ora corrente.

OPERATION SET TEMP FAN SPEED SUS FUNCTION 14 Time

2Premere il pulsante ' Min

Ad ogni pressione del pulsante, il numero aumenta da 00 a 59. È necessario impostare il numero del minuto corrente.

[OPERATION] [SET TEMP] [FAN SPEED] $US FUNCTION] 25 Time

3Premere il pulsante giorno della 'Week'

Ogni volta che viene premuto il pulsante il giorno della settimana cambia da domenica fino a sabato. Serve a impostare il giorno della settimana.

OPERATION SET TEMP FAN SPEED SUS FUNCTION Time Min Tae Min Tu Hi Sc

4 Premere il pulsante ''.° RESET

Se si desidera impostare nuovamente l'ora corrente e giorno della settimana premere nuovamente.

OPERATION SET TEMP FAN SPEED SUB FUNCTION

Programmare settimanale

1 Premere il pulsante programma.

Il telecomando viene visualizzato come nell'immagine. 'Program se', 'S' e lampeggia '01'.

2Premere il pulsante ''.Week

Premere il tasto 'Week ripetutamente finche' non il modo desiderato appare.

Per esempio, se vuole Thu, premere il tasto'

' 4 volte.

3 Selezionare il tempo che desiera.

Premere il tasto Hour, Min, allora lettera lampeggiando appare.

Se preme il tasto SET/CLR, allora la forma ' - ' appare.

La forma ' -c6 ' significa che le ore cinque sono riservate.

Usando i tasti sotto, puo' riservare il tempo.

*Per esempio, l'aria condizionata e' su 6. 7. 8 e le ore 13\~22

OPERATION SET TEMP IFAN SPEED SUB FUNCTION Time 01 03 05 07 09 11 13 15 17 19-21 23

4 Premere nuovamente il pulsante programma per terminare la programmazione settimanale.

Impostazione vacanza

Se martedì è una vacanza in questa settimana, lei può regolare una vacanza.

1. Premere il pulsante programma.
2. Premere il pulsante settimana.
3. Premere il pulsante vacanza.

Dopodiché il display del telecomando visualizza 'Tue'. Il rettangolo esterno significa vacanza.

1. Premere nuovamente il pulsante programma per terminare la programmazione vacanze.

OPERATION I SET TEMP FAN SPEED SUS FUNCTION Time 01 03 05 07 09 11 18 15 17 19 21 23

Impostazione del timer(L'Inizio di ritardo/la Fermata prefissata)

Questa funzione è usata a accende o spegne in parecche ore.

1. Premere il pulsante del timer.

1. Modificare l'impostazione del timer fino a quando non si ottiene l'ora desiderata.

1. Se si desidera cancellare il timer, premere il tasto di cancellazione.

Modo di Funzionamento

(modello con pompa calore)

(modello solo refrigerazione)

Procedure di Funzionamento

1st

Pulsante di Selezione Modo Funzionamento

3rd

Pulsante di impostazione Temperature Ambiente

4th

Pulsante Selezione Velocità Ventola Interna

OPERATION SET TEMP FAN SPEED SUB FUNCTION A Ran Tenc HI Healer Preheat 88 ND Dutrost Filter Cut COX Time ZONE 1 2 3 4 FLASVA Timer Operation unit [Program set] On Ctrl Select Time 01 03 05 07 09 11 13 15 17 19 21 23 Timer Cancel Program Week Holiday SET/CLR MinHour RESET 1 2 4

Operazione di refrigerazione

1 Premere il pulsante Acceso/Spento.

2 Per selezionare l'operazione di Refrigerazione, premere il pulsante Selezione Modo Operazione. Ogni volta che viene premuto il pulsante, il modo operazione viene spostato nella direzione della freccia.

MODELLO CON POMPA CALORE

MODELLO SOLO REFRIGERAZIONE

3 Impostare la temperatura sotto a quella dell'ambiente.

OPERATION SET TEMP FAN SPEED SUB FUNCTION 18°C HI • La temperatura può essere impostata su un'escursio 18°C~30°C ad increment 1°C. Per aumentare la temperatura. Per diminuire la temperatura.

4 Impostare la velocità della ventola.

Visualizzazione del funzionamento OPERATION SET TEMP FAN SPEED SUBFUNCTION 18 °C HI OPERATION SET TEMP FAN SPEED SURFUNCTION 18 °C LO OPERATION SET TEMP FAN SPEED SURFUNCTION 18 °C +HE

• Selezionare una delle tre velocità della ventola - Massima, minima, media.
• Il display indica la velocità massima.
• Ogni qualvolta che viene premuto il pulsante, il modo velocità ventola viene spostato.

Operazione Asciuga Dolcemente

Questo modo deumidifica senza raffreddare eccessivamente.

1 Premere il pulsante Acceso/Spento.

2 Per selezionare l'operazione Asciuga Dolcemente, premere il pulsante Selezione Modo Operazione.

Ogni volta che viene premuto il pulsante, il modo operazione viene spostato nella direzione della freccia.

MODELLO CON POMPA CALORE

Visualizzazione del funzionamento OPERATION SET TEMP FAN SPEED 18 °C OPERATION SET TEMP FAN SPEED 30 °C OPERATION SET TEMP FAN SPEED 18 °C Refrigerazione Asciuga dolcemente Operazione d'Riscaldamento (pompa calore) auto mobile

MODELLO SOLO REFRIGERAZIONE

Visualizzazione del funzionamento OPERATION SET TEMP FAN SPEED SUBFUNCTION 18°C OPERATION SET TEMP FAN SPEED SUBFUNCTION 0 10 OPERATION SET TEMP FAN SPEED SUBFUNCTION R1

Refrigerazione Asciuga dolcemente Operazione di auto mobile

3 Durante il funzionamento Soft Dry (depuratore d'aria)

- Il ventilatore interno è stato impostato automaticamente da Micom Control sulla velocità bassa, la più idonea al funzionamento Dry, e non è regolabile.

Operazione riscaldamento (solo il modello con pompa calore)

1 Premere il pulsante Acceso/Spento.

2 Selezionare il funzionamento di riscaldamento Per selezionare l'operazione di riscaldamento, premere il pulsante Selezione Modo Operazione. Ogni volta che viene premuto il pulsante, il modo operazione viene spostato nella direzione della freccia.

3 Impostare la temperatura.

OPERATION SET TEMP FAN SPEED SUB FUNCTION 30° HI

- La temperatura può essere impostata su un'escursione da 16°C\~ 30°C ad incrementi di 1°C.

Per aumentare la temperatura.

Per diminuire la temperatura.

4 Impostare la velocità della ventola.

Visualizzazione del funzionamento

OPERATION SETTEMP CANSPEED REFLECTOR * 30° HI

OPERATING SETTHERE FAN SPEED SUBFACTION * 30 °CLO

• Selezionare una delle tre velocità della ventola - Massima, minima, media.
  • Il display indica la velocità massima.
• Ogni qualvolta che viene premuto il pulsante, il modo velocità ventola viene spostato.

5 Questo condizionatore d'aria è stato impostato sul controllo di avviamento a caldo al fine di non scaricare aria fredda durante il funzionamento di riscaldamento. Durante questa fase il telecomando indica "PREHEAT".

OPERATION SET TEMP FAN SPEED SUB FUNCTION * 30°C HI Praheat

6 Se la temperatura dell'ambiente interno è troppo bassa durante l'operazione di riscaldamento, questo condizionatore d'aria viene impostato sull'operazione di disgelo ed il telecomando indica "DEFROST".

Il Modo di Operazione di Automobile

1 Premere il pulsante Acceso/Spento.

2 A sceglie l'Operazione di Automobile, preme il Bottone di Selezione di Modo di Operazione. Ogni tempo che il bottone è premuto, il modo di poerazione è spostato nell'istruzione della freccia.

MODELLO CON POMPA CALORE

Visualizzazione del funzionamento OPERATION SETTEMP FANSPEED 18°C Refrigerazione Asciuga dolcemente OPERATION SETTEVP FANSPEED 30°C Riscaldamento (pompa calore) OPERATION SETTEVP FANSPEED 18°C Operazione di auto mobile MODELO SOLO REFRIGERAZIONE

MODELLO SOLO REFRIGERAZIONE

3

MODELLO CON POMPA CALORE

OPERATION SET TEMP FAN SPEED SUB FUNCTION A 18° C H

MODELLO SOLO REFRIGERAZIONE

OPERATION SET TEMP FAN SPEED SUBFUNCTION A R Ic HI

(Quest'indicazione sarà spostata allo stato di Mostra di Modo di Automobile iniziale dopo 4 secondi.)

Ha regolare la temperatura abbassa di la temperatura ambiente. La temperatura può essere regolata entro una serie di 18°C B 30°C da 1°C.

Per aumentare la temperatura. Per diminuire la temperatura.

Ha regolare la temperatura superiore o più bassa di la temperatura standard.

Latemperatura può essere regolata entro una serie di -2°C B 2da 1 livello.

Per aumentare la temperatura. (Quando lei sente troppo raffredda o il freddo.) Per diminuire la temperatura. (Quando lei sente troppo caldo o caldo.)

Mentre è attivato il funzionamento automatico:

□ Non potete passare la velocita' dell'interno del ventilatore. Gia' e'stata regolata dalla regola sfocata.
□ L'eventuale passaggio ad un'altra funzione operativa (da raffreddamento a riscaldamento, o viceversa) non viene effettuato automaticamente, e deve pertanto essere impostato dall'utente. (Modello con pompa calore soltanto)

Funzionamento della Ventola

1 Premere il pulsante Acceso/Spento.

2 Premere il pulsante di funzionamento VENTOLA.

3 Ogni qualvolta che viene premuto il Selettore Velocità Ventola Interni il modo di velocità della ventola viene spostato in direzione della freccia.

• La velocità della ventola è massima.

• La velocità della ventola è minima.

• La velocità della ventola è media.

* In modalità Ventilatore ON è impossibile regolare la temperatura. Per uscire da questa modalità, premere il tasto "Modalità di funzionamento".

Funzione blocco minori

Questa funzione impedisce ai bambini di usare il condizionatore d'aria.

Procedura di funzionamento

1. Per impostare la funzione Blocco bambini

Premere il pulsante del timer e dell'impostazione dei minuti per tre secondi. Dopodiché il modo operativo passa al modo blocco bambini e viene visualizzata la scritta "CL" sul display dell'unità.

Quando si preme qualsiasi pulsante in queste condizioni, il telecomando non viene convertito ad alcun modo selezionato e la scritta "CL" viene visualizzata sul telecomando per circa tre secondi. Ma la funzione di temperatura dell'ambiente funziona nonostante il modo blocco bambini sia stato impostato.

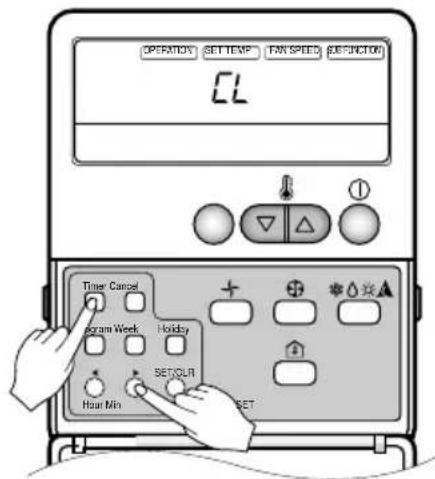

2. Per cancellare la funzione Blocco bambini

Premere il pulsante del timer e dell'impostazione dei minuti per tre secondi. Dopodiché viene cancellato il modo blocco bambini ed il modo preselezionato viene visualizzato sul telecomando.

OPERATION SETTEMP FAN SPEED REFUNCTION CL Timer Cancel Program Week Holiday SETOUR Hour Min SET

Controllo delle operazioni tramite telefono (opzionale)

Componendo il numero di telefono relativo alla linea collegata al climatizzatore, è possibile attivare le funzioni di accensione o spegnimento. Di seguito vengono elencate le procedure da eseguire.

Accensione

ACCESOA

1. Comporre il numero di telefono relativo alla linea collegata al climatizzatore.
2. Attendere 5 squilli.
3. Successivamente sentirete un "Bip" se il climatizzatore è spento e per attivarne l'accensione sarà necessario comporre il seguente codice: "0" "0" "7" "8".
4. Un doppio "Bip Bip" confermerà l'avvenuta accensione.
5. Terminare la comunicazione.

TURN OFF

SPENTOSF

1. Comporre il numero di telefono relativo alla linea collegata al climatizzatore.
2. Attendere 5 squilli.
3. È possibile a sentire il suono "Bip Bip" (se il condizionatore d'aria è acceso), dopodiché premere in sequenza "0" "0" "7" "9".
4. Un "Bip" prolungato confermerà l'avvenuto spegnimento.
5. Terminare la comunicazione.

NOTA

□ Una eventuale segreteria telefonica ed il climatizzataore non possono essere collegati contemporaneamente sulla stessa linea se l'attivazione del risponditore automatico avviene dopo 5 squilli.
□ Se l'utente interno stacca il ricevitore prima di 5 squilli, la funzione di controllo telefonica non funziona.
□ Se l'utente non preme il pulsante del telefono per almeno 25 secondi dopo il bip, la funzione di controllo telefonico non funziona.
□ Se viene collegato attraverso il sistema EPABX, il telecomando senza fili non funziona.

Controllo delle operazioni tramite telefono (Quando si usa insieme al telefono ARS)

Componendo il numero di telefono relativo alla linea collegata al climatizzatore, è possibile attivare le funzioni di accensione o spegnimento. Di seguito vengono elencate le procedure da eseguire.

1 Accensione

ACCESOA

1. Comporre il numero di telefono relativo alla linea collegata al climatizzatore.
2. La guida OGM viene fornita dopo quattro squilli del segnale della centrale e viene emesso il suono "Bip"(suono dal telefono stesso) in modo da permettere la registrazione esterna.
3. Premere lentamente rispettando l'ordine la password "0" "0" "7" e "8".
4. Un doppio "Bip" confermerà l'avvenuta accensione.
5. Terminare la comunicazione.

2 TURN OFF

SPENTOSF

1. Comporre il numero di telefono relativo alla linea collegata al climatizzatore.
2. La guida OGM viene fornita dopo quattro squilli del segnale della centrale e viene emesso il suono "Bip"(suono dal telefono stesso)" in modo da permettere la registrazione esterna.
3. Premere lentamente rispettando l'ordine la password "0" "0" "7" e "9".
4. Un "Bip" prolungato confermerà l'avvenuto spegnimento.
5. Terminare la comunicazione.

NOTA

□ Quando si preme il pulsante "Fuori ufficio" o quando si intraprende un'altra azione per la risposta automatica il numero di squilli di risposta deve essere regolato su quattro volte.
□ Il tempo di registrazione OGM (messaggio in uscita) deve essere inferiore a circa 15 secondi.
□ Il sistema di controllo telefonico è disabilitato se la linea ha un controllo d'ingresso.

Dettagli di Funzionamento

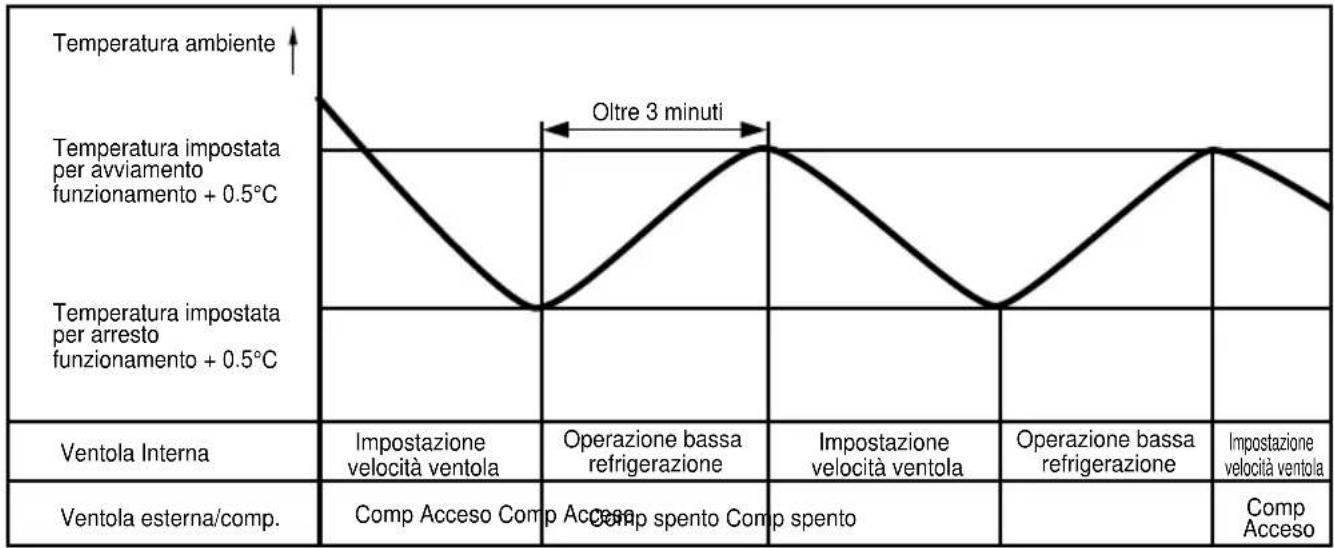

Modo Operazione Refrigerazione

Quando la temperatura dell'ambiente è maggiore alla temperatura impostata, funziona nel modo refrigerazione alla temperatura impostata, la velocità della ventola impostata, dopodiché, si spegnerà automaticamente quando la temperatura dell'ambiente raggiunge la temperatura impostata + 0.5°C.

Informazioni Utili

Velocità della ventola e capacità refrigerante La capacità refrigerante indicata nelle specifiche è il valore quando la velocità della ventola viene impostata su massimo, e la capacità è inferiore con velocità della ventola impostate a minima o media. Si consiglia la velocità massima quando si desidera refrigerare velocemente la stanza.

Velocità massima

- All'accensione dell'alimentazione principale, la ventola viene avviata dopo 7 secondi.

Funzione autodiagnosi

'CH' lampeggia sul display del telecomando quando si verifica un problema. In questo caso mettersi in contatto con il proprio rivenditore.

Cura e Manutenzione

Griglia, armadietto e telecomando

□ Spegnere il sistema prima di pulire. Per pulire strofinare con un panno morbido e asciutto. Non usare sbiancanti o abrasivi.

NOTA : L'alimentazione deve essere scollegata prima di procedere con la pulizia dell'unità interna.

Filtria aria

Filtri Aria

I filtri di aria dietro all'unità interna (lato aspirazione) devono essere controllati e puliti una volta ogni 2 settimane o più spesso se necessario.

Presa uscita aria

□ Non usare mai quanto segue:

• Acqua più calda di 40°C Questo potrebbe causare deformazione e/o discolorazione.
• Sostanze volatili Queste potrebbero danneggiare le superfici del condizionatore di aria.

Coating CO2O2 CO2O3

1. Pulire il filtro con un aspirapolvere o acqua saponata calda.

2. Se è molto sporco, lavare con una soluzione detergente in acqua tiepida.

3. Se si usa acqua calda (50°C o più) è possibile che il filtro si deformi.

4. Dopo il lavaggio con acqua asciugare bene in luogo d'ombra.

5. Installare nuovamente il filtro d'aria.

Nel caso di inutilizzo prolungato del condizionatore

Nel caso di inutilizzo prolungato del condizionatore.

1. Utilizzare il condizionatore nel modo Circolazione Aria per 2 o 3 ore.

- Questo asciuga le componenti interne.

1. Spegnere l'interruttore automatico.

ATTENZIONE: Spegnere l'interruttore automatico nel caso di inutilizzo del condizionatore per un lungo è periodo di tempo. Lo sporco si può accumulare e causare incendi.

Quando il condizionatore deve essere nuovamente utilizzato.

- Assicurarsi che le prese d'aria in aspirazione ed in uscita dell'unità interna/esterna non siano bloccate.

Suggerimenti di uso

Non refrigerare eccessivamente l'ambiente.

Questo non fa bene alla vostra salute ed è uno spreco di elettricità..

Tenere chiuse tende e veneziane.

Non lasciare che la luce diretta del sole entri nell'ambiente quando il condizionatore d'aria è in funzione.

Assicurarsi che porte e finestre siano ben chiuse.

Evitare il più possibile di aprire porte e finestre per mantenere l'aria fresca nell'ambiente.

Pulire regolarmente il filtro d'aria.

Blocchi nel filtro d'aria riducono il flusso d'aria e diminuiscono la capacità refrigerante e gli effetti deumidificatori. Pulire almeno una volta ogni due settimane.

Ventilare occasionalmente l'ambiente.

Poiché le finestre vengono tenute chiuse, è una buona idea aprirle di tanto in tanto per ventilare l'ambiente.

Suggerimenti per l'individuazione dei guasti!

Suggerimenti per l'individuazione dei guasti! Risparmiate tempo e denaro!

Controllate i seguenti suggerimenti prima di richiedere riparazioni o assistenza... Se il problema persiste contattare il proprio rivenditore o centro di assistenza.

Custodia Spiegazione		Vedere a pagina
Non funziona	Avete fatto un errore nella programmazione dell'Orologio?	12
	Al primo avvio, l'unità interna inizia a funzionare dopo 15 secondi.
	E saltato un fusibile o è scattato l'interruttore automatico?	-
L'ambiente ha un odore anomalo	Assicurarsi che non sia l'odore di umido rilasciato da muri, tappeti, mobili o articoli di vestiario presenti nell'ambiente.	-
Ci sono perdite di condensa dal condizionatore d'aria.	Si ha la formazione di condensa quando il condizionatore d'aria refrigera l'aria calda presente nell'ambiente.	-
Il condizionatore d'aria non funziona per circa 3 minuti dopo che viene riavviato.	Questo è un Dispositivo di Protezione del condizionatore d'aria.Attendere circa 3 minuti e il condizionatore comincerà a funzionare.	-
Non refrigera o scalda con efficienza	Il filtro d'aria è sporco?Vedere le istruzioni relative alla pulizia del filtro d'aria.Probabilmente la stanza era molto calda quando è stato acceso il condizionatore. Dategli abbastanza tempo per raffreddarsi.La temperatura è stata correttamente impostata?Le prese d'aria dell'unità interna o esterna sono ostruite?	2314, 17-
Il funzionamento del condizionatore è rumoroso	Nel caso di rumori che assomigliano allo scorrere dell'acqua.- questo è il rumore del freon che scorre all'interno dell'unità.Nel caso di rumore simile ad aria compressa rilasciata nell'atmosfera- Questo è il rumore dell'acqua di deumidificazione che viene trattata all'interno del gruppo condizionatore.	-
Il display del telecomando è molto debole o non si vede affatto	E scattato l'interruttore automatico?
Si sente un rumore scoppiettante	Questo rumore viene generato dall'espansione/contrazione della griglia di entrata ecc. a causa dei cambiamenti di temperatura.	-

LG
