MANUALE UTENTE GOA 65 L Güde

1. Vasca di raccolta dell'olio

2. Valvola di chiusura sulla vasca di raccolta

3. Tubo di riempimento

4. Deposito dei componenti

6. Valvola di scarico

9. Flessibile di scarico

12. Valvola di chiusura Contenitore/Serbatoio

14. Valvola d’aspirazione, tubo d’aspirazione

15. Flessibile d’aspirazione

16. Valvola di riempimento d’aria sul bicchierino

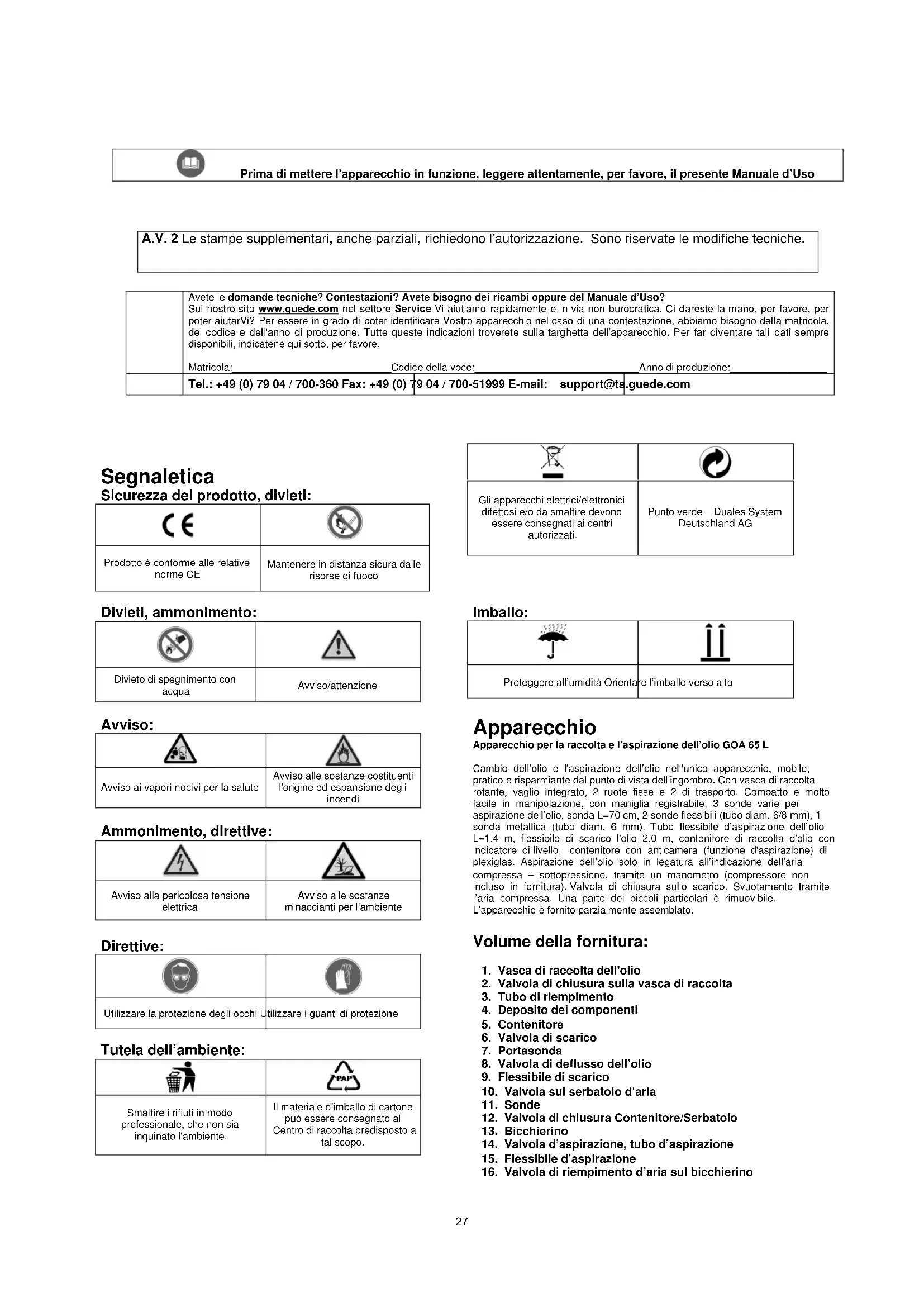

Prima di mettere l’apparecchio in funzione, leggere attentamente, per favore, il presente Manuale d’Uso A.V. 2 Le stampe supplementari, anche parziali, richiedono l’autorizzazione. Sono riservate le modifiche tecniche. Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d’Uso? Sul nostro sito www.guede.com nel settore Service Vi aiutiamo rapidamente e in via non burocratica. Ci dareste la mano, per favore, per poter aiutarVi? Per essere in grado di poter identificare Vostro apparecchio nel caso di una contestazione, abbiamo bisogno della matricola, del codice e dell'anno di produzione. Tutte queste indicazioni troverete sulla targhetta dell’apparecchio. Per far diventare tali dati sempre disponibili, indicatene qui sotto, per favore. Matricola:____________________________Codice della voce:_____________________________Anno di produzione:_________________ Tel.: [phone] / 700-360 Fax: [phone] E-mail: [e-mail] 2717. Manometro Istruzioni di sicurezza generali Prima di utilizzare l’apparecchio, è necessario leggere completamente il Manuale d’Uso. Nel caso dei dubbi sulla connessione e manovra dell’apparecchio, rivolgersi al costruttore (Centro d’Assistenza).

ISTRUZIONI: Attenzione:

• Prima di mettere l'apparecchio in funzione controllare se completo e stagno!

• Mai mettere in funzione un apparecchio difettoso oppure non funzionante!

• Contattare il costruttore oppure far provare l’apparecchio dal meccanico qualificato.

• Lavorare sempre con l‘accorgimento necessario e con la cautela!

• In nessun caso svolgere la forza eccezionale!

• L’apparecchio d’aspirazione utilizzare solo nei locali ben ventilaci.

• Non inalare i vapori pericolosi per la salute!

• Non fumare in vicinanza all’apparecchio!

• Non utilizzare l’apparecchio in vicinanza alle fonti del calore, di cui corpi di riscaldamento e le fonti di fiamma viva, oppure in vicinanza di formazione delle scintille.

• Per tutti lavori con apparecchio indossare la tuta di protezione, guanti, calzatura di sicurezza, occhiali etc.

• Mantenere pulita la zona di lavoro. L a zona di lavoro e bancali disordinati e non mantenuti correttamente costituiscono il pericolo degli incidenti e delle ferite.

• Attendersi alle condizioni circostanti, nelle quali dovete lavorare. Non utilizzare gli attrezzi elettrici nell’ambiente umido e/o bagnato. Assicurare la buona illuminazione. Non sottoporre gli attrezzi elettrici alla pioggia oppure all’umidità estrema dell’aria. Non accenderli nell’ambiente con i liquidi oppure gas infiammabili.

• Impedire l’accesso alle persone non adatte. I

sitatori, soprattutto i bambini, idem le persone malate, dovrebbero sostare in distanza sicura dalla zona di lavoro.

• Provvedere alla sicura conservazione degli utensili. Gli apparecchi fuori funzione devono essere conservati nel luogo asciutto, più in alto, in ogni caso inaccessibili.

• Per ogni singolo lavoro utilizzare l’attrezzo giusto. Non utilizzare, per esempio, nessun attrezzo e/o accessorio piccolo per i lavori che devono essere eseguiti con gli attrezzi pesanti. Utilizzare gli attrezzi esclusivamente per scopi, per quali erano costruiti. Non sovraccaricare la macchina!

• Evitare l’accensione improvvisa dell’apparecchio.

• Porre attenzione alle parti danneggiate. Ispezionare l’apparecchio prima di utilizzarlo. Sono danneggiate alcune parti? Per i difetti leggeri pesare seriamente, se l’apparecchio potrà funzionare perfettamente anche in tali condizioni.

• Utilizzare solo i pezzi di ricambio approvati. Per manutenzione e riparazioni utilizzare solamente i ricambi originali. Per i ricambi rivolgersi al Centro d’Assistenza autorizzato.

• Ammonimento! L ’applicazione degli accessori e delle parti aggiuntive, non consigliate univocamente nel presente Manuale d’Uso, può condurre ai danni delle persone e cose. Istruzioni di sicurezza per prima messa in funzione

• E’ vietato l’utilizzo dai bambini.

• Dopo aver tolto l’imballo, controllare che la macchina e tutte sue parti sono in perfette condizioni.

• Utilizzare sempre gli occhiali di protezione, guanti e la calzatura da lavoro. Utilizzare sempre gli occhiali di protezione, guanti e la calzatura da lavoro. Non orientare il flessibile d’aspirazione e/o di scarico contro se stesso oppure contro le altre persone e/o gli animali. Il liquido aspirato potrebbe essere pericoloso per la salute (mantenere le istruzioni della scheda di sicurezza del produttore).

• Messa fuori funzione dell’apparecchio Scollegare l’apparecchio dal sistema pneumatico, scaricare con cura la pressione e svuotare totalmente l’apparecchio, prima che saranno eseguiti lavori di riparazione, l’ispezione, manutenzione, della pulizia e/o sostituzione delle parti. (utilizzare i contenitori adatti, eventualmente gli imballi originali).

• Accensione improvvisa dell’apparecchio Non trasferire l’apparecchio collegato alla fonte d’alimentazione (l’aria compressa), oppure quando è pieno.

• Corretta conservazione dell’apparecchio Nel caso in cui l’apparecchio non viene utilizzato deve essere scollegato dalla rete d’alimentazione (l’aria compressa), conservato nel logo asciutto, protetto agli impatti climatici. Tenere l’apparecchio fuori la portata dei bambini!

• Tuta da lavoro Non utilizzare gli indumenti larghi oppure gioielli, perché potrebbero essere afferrati dalle parti dell’apparecchio oppure potrebbero entrare in contatto con i liquidi da lavoro.

• Manutenzione dell’apparecchio accurata Pulire sempre l’apparecchio dopo ogni utilizzo. Altrimenti potrebbe essere danneggiato dai sedimenti. Il sistema di pressione deve essere periodicamente controllato. Quando è difettoso, l’apparecchio deve essere riparato immediatamente presso l’officina del Centro d’Assistenza. Occorre assicurare che l’interno dell’apparecchio non presenti alcun danno visibile. Rivolgersi eventualmente al Centro d’Assistenza più vicino.

• Attenzione Lavorare attentamente e razionalmente. Non utilizzare l’apparecchio quando siete stanchi. Mai utilizzare l’apparecchio essendo sotto l’effetto del alcol, delle droghe e/o dei medicamenti che possono provocare la stanchezza.

• Controllare le parti difettose e non stagne Nel caso in cui i dispositivi di sicurezza e/o le altre parti hanno subito i danni, l’apparecchio deve essere controllato prima di metterlo in funzione per accertarsi del suo funzionamento sicuro. Tutte le parti della struttura devono essere riparate, sostituite oppure, come indicato nel Manuale d’Uso, cambiate nel Centro d’Assistenza.

• Utilizzo corretto dell’apparecchio Durante la funzione dell’apparecchio rispettare tutte le istruzioni del Manuale in allegato. Evitare che il compressore sia utilizzato dei bambini oppure delle persone non conoscenti del modo di funzionamento.

• Mai lasciare l’apparecchio in funzione senza la sorveglianza.

• Mai utilizzare l’apparecchio, se difettoso. Nel caso in cui l’apparecchio in funzione emette i rumori strani oppure le forti vibrazioni, oppure quando sembra difettoso, deve essere spento immediatamente e far verificare la causa nel Centro d’Assistenza più vicino.

• Utilizzare esclusivamente i ricambi originali. Con applicazione dei ricambi dagli altri costruttori cade il diritto della garanzia, idem può costituire la causa dei guasti in 28funzione dell’apparecchio. I ricambi originali sono disponibili presso nostri venditori concessionari.

• Non realizzare alcune modifiche sull’apparecchio. Non realizzare alcune modifiche sull’apparecchio. Per esecuzione di tutti tipi delle riparazioni rivolgersi al Centro d’Assistenza. Una modifica non approvata può influire negativamente alla prestazione dell’apparecchio, può causare anche le gravi ferite, se la modifica sarebbe fatta dalle persone aventi le conoscenze tecniche insufficienti. Non abbandonare l'apparecchio acceso perchè potrebbe costituire la fonte del pericolo. I dispositivi di sicurezza e di protezione tolti per la riparazione devono essere rimessi immediatamente alla terminazione di tali lavori.

• E’ indispensabile conoscere le norme per la protezione della salute nel lavoro, vigenti nel luogo d’utilizzo dell’apparecchio, idem tutte le altre regole generalmente applicate.

• Prima di utilizzare l’apparecchio occorre in ogni caso

ovare i dispositivi di sicurezza. Accertarsi che tutte le parti, che sembrano anche solo leggermente danneggiati, funzionano perfettamente.

• Se non è indicato diversamente nel presente Manuale d’Uso, le parti danneggiate e dispositivi di sicurezza devono essere riparate e/o sostituite presto il Centro d’Assistenza autorizzato.

• Gli interruttori difettosi far sostituire presso Centro d’Assistenza autorizzato.

• Questa macchina corrisponde alle relative istituzioni di sicurezza. Le riparazioni devono essere eseguite solo dal personale qualificato del Centro d’Assistenza, con pezzi di ricambio originali. Ignorare tal regola costituisce il pericolo degli incidenti. Comportamento nel caso d’emergenza Adottare le misure di pronto soccorso necessarie secondo la gravità dell’infortunio e rivolgersi, prima possibile, al medico qualificato. Portare il colpito in calma e proteggerlo agli altri detrimenti. Uso in conformità alla destinazione L’apparecchio è conforme alle vigenti direttive CE per i macchinari.

• L’apparecchio è stato costruito secondo le conoscenze tecniche e secondo le regole tecniche di sicurezza. Possono però durante l’utilizzo dello stesso originare i pericoli per la salute e per la vita dell’Utente oppure per i terzi, eventualmente possono avvenire i danni sull'apparecchio oppure sulle altre cose. Utilizzare l’apparecchio solo nelle perfette condizioni tecniche, in conformità alle prescrizioni per la funzione dell’apparecchio, tenendo pienamente conto dell’importanza della sicurezza e dei pericoli esistenti, rispettandone contemporaneamente nell’arco delle attività interessato! Soprattutto i guasti che possono negativamente influire alla sicurezza devono essere rimossi immediatamente (farli rimuovere)!

• L’apparecchio è previsto solo per aspirazione dell’olio di motore avente la temperatura max. 20°C.

• Qualsiasi utilizzo oltre la destinazione dell’uso viene valutato come non conforme alle istituzioni. Il produttore non assume la responsabilità dei danni originati sulla base dell’uso scorretto; il rischio in tal caso è solo in responsabilità dell’Utente.

• Devono essere rispettate le prescrizioni di sicurezza, di lavoro, idem le prescrizioni per la manutenzione emesse dal costruttore, e valori indicati dai Dati tecnici.

• Devono essere rispettate le prescrizioni relative alla tutela della salute in lavoro e tutte le altre regole tecniche generalmente conosciute.

• L’apparecchio deve essere utilizzato, mantenuto oppure riparati solo dalle persone aventi la buona conoscenza sull'apparecchio e sui pericoli. Le modifiche eseguite sull'apparecchio senza l'autorizzazione del costruttore escludono la responsabilità dello stesso dei danni originati in conseguenza di tal evento.

• L’apparecchio può essere utilizzato solo con accessori originali provenienti dal costruttore dello stesso. Illuminazione locale insufficiente Illuminazione insufficiente costituisce alto rischio per la sicurezza. Lavorando con apparecchio, assicurare sempre l’illuminazione sufficiente. Smaltimento Le istruzioni per lo smaltimento sono riportate nei pittogrammi che sono applicati sull’apparecchio oppure sull’imballo. La descrizione dei singoli significati riporta il capitolo "Segnaletica”. Requisiti all'operatore L’operatore è obbligato, prima di usare l’apparecchio, leggere attentamente il Manuale d’Uso. Qualifica Oltre le istruzioni dettagliate del professionista, per uso dell’apparecchio non è necessaria alcuna qualifica speciale. Età minima Con la macchina possono lavorare solo le persone che hanno raggiunto 16 anni. Un eccezione rappresenta l’uso dell’apparecchio dalla persona giovane durante la preparazione professionale, dove l’uso dell’apparecchio avviene per lo scopo d’acquisto della pratica, sotto controllo dell'istruttore. Trasporto e stoccaggio Per lo stoccaggio più lungo, l’apparecchio deve essere conservato pulito accuratamente e fuori la portata delle persone non adatte. L’apparecchio deve essere mai stoccato e/o trasportato in posizione orizzontale oppure quando è riempito. Montaggio / Prima messa in funzione

1. Eseguire il montaggio dell’apparecchio secondo il disegno

schematico, tenendo conto che tutti raccordi e connessioni dovrebbero essere muniti del nastro o della massa di tenuta.

2. Accertarsi che tutti raccordi e connessioni sono stagni.

3. Attendersi a che il tubo d’alimentazione dell’aria, collegato alla

rte superiore del bicchierino sul raccordo rapido, deve essere collegato al filtro d’olio e regolatore dell’aria. Prima dell'inizio della prova agire sulla manovella della valvola a sfera sopra bicchierino mettendola in posizione orizzontale, chiudere la valvola d'aspirazione, collegare i tubi del sistema pneumatico con il raccordo rapido, impostare la pressione d'aria nell'ingresso - la freccia del manometro comincia a muoversi. Non appena il manometro indicherà 5 bar, chiudere la valvola d'alimentazione d'aria nella parte superiore del bicchierino e tenere la pressione per intervallo di un ora. Controllare il manometro. Nel caso che indica sempre la stessa pressione, l'apparecchio tiene correttamente.

4. Spegnere l’apparecchio:

5. la valvola d’alimentazione d’aria nella parte superiore del

8. Mettere la levetta della valvola sotto il bicchierino nella

posizione verticale. Aprire la valvola nella parte superiore del bicchierino, lasciare aperta la mandata dell’aria per cca 3 – 5 minuti e controllare la variazione del valore della pressione. La pressione non dovrebbe essere inferiore a 5,5 bar. Mantenere tal pressione per un ora. Quando varia la pressione indicata dal manometro è tutto corretto. Aspirazione dell’olio

291. Scegliere la dimensione dell’ugello secondo le Vostre

necessità. Sono disponibili 2 ugelli del diametro 6 mm oppure 1 ugello del diametro 8 mm.

2. Per la guarnizione dell’anello di gomma della chiusura

d’aspirazione utilizzare un lubrificante.

3. Inserire la chiusura d’aspirazione della valvola

d’aspirazione sul tubo relativo (14) al raccordo rapido della sonda desiderata (11).

4. Chiudere tutte valvole (16, 2, 14, 12, 10, 8), collegare il

raccordo rapido dell'alimentazione d'aria sulla valvola superiore (16) del bicchierino, aprire la valvola (16) dell'alimentazione d'aria ed impostare la pressione d'ingresso dell’aria al valore relativo (3—5 bar). Il valore del vuoto sarà impostato sempre secondo le necessità dell’operatore. Il valore massimo del vuoto non dovrebbe superare a 0,5 bar. Durante l’aspirazione dell’olio è possibile scaricare l'aria oppure interrompere l’alimentazione dell’aria, eventualmente ritardare l’aspirazione dell’olio (interrompere). Aprendo la valvola (14) del sistema d’aspirazione dell'olio, l’olio sarà aspirato al serbatoio (13). Seguire livello d’olio nel bicchierino. Il livello dell’olio non dovrebbe superare la posizione STOP.

5. Svuotamento dell’olio dal bicchierino al serbatoio

ll’olio. Chiudere prima tutte valvole, Aprire la valvola (12) sotto bicchierino. L’olio defluirà dal bicchierino al serbatoio dell’olio. Per accelerare la procedura è possibile aprire attentamente la valvola (10) e deaerare il serbatoio. Scarico dell’olio

1. Non dimenticare, prima di scaricare l’olio, che tutte valvole

al foro del serbatoio dell’olio. Aprire la valvola di scarico l’olio (8) sotto serbatoio.

3. Chiudere la valvola (2) sotto la vasca dell’olio.

4. Collegare la tubazione d’alimentazione dell’aria (con

regolatore della pressione) alla valvola (10) nella parte superiore del serbatoio, impostare la pressione dell’aria dal compressore a 0,5 bar, aprire la valvola d’aspirazione dell’aria (10) (alimentazione dell’aria) e l’olio defluirà al serbatoio di stoccaggio dell’olio. Raccolta dell’olio

1. Chiudere tutte valvole, aprire la valvola (2) sotto la vasca d’olio

la valvola d’aria (10) nella parte superiore del serbatoio, mettere la vasca d’olio in altezza adatta, mettere l’impianto in posizione tale che si trovi sotto la macchina, dalla quale l’olio sarà scaricato.
