MANUALE UTENTE A5 EVO 50E Lavor

ATTENZIONE: leggere le istruzioni prima dell’ utilizzo.

2. INFORMAZIONI GENE-

2.3 IDENTIFICAZIONE DEL PRODOTTO

3.1 RACCOMANDAZIONI FONDAMENTALI

5. INFORMAZIONI INSTALLAZIONE

5.1.2 PREPARAZIONE BATTERIA

5.1.3 INSTALLAZIONE BATTERIE

5.1.4 COLLEGAMENTO BATTERIE

5.1.5 CONFIGURAZIONE INDICATORE DI SCA-

5.2 CONFIGURAZIONE CARICABATTERIA

DELLA SOLUZIONE DETERGENTE

7. INFORMAZIONI MANUTENZIONE

7.2 TUBO DI ASPIRAZIONE

8. INFORMAZIONI SUL CONTROLLO DI

8.6 POCA ASPIRAZIONE

8.7 IL MOTORE SPAZZOLE O IL MOTORE

ASPIRAZIONE NON SI FERMANO

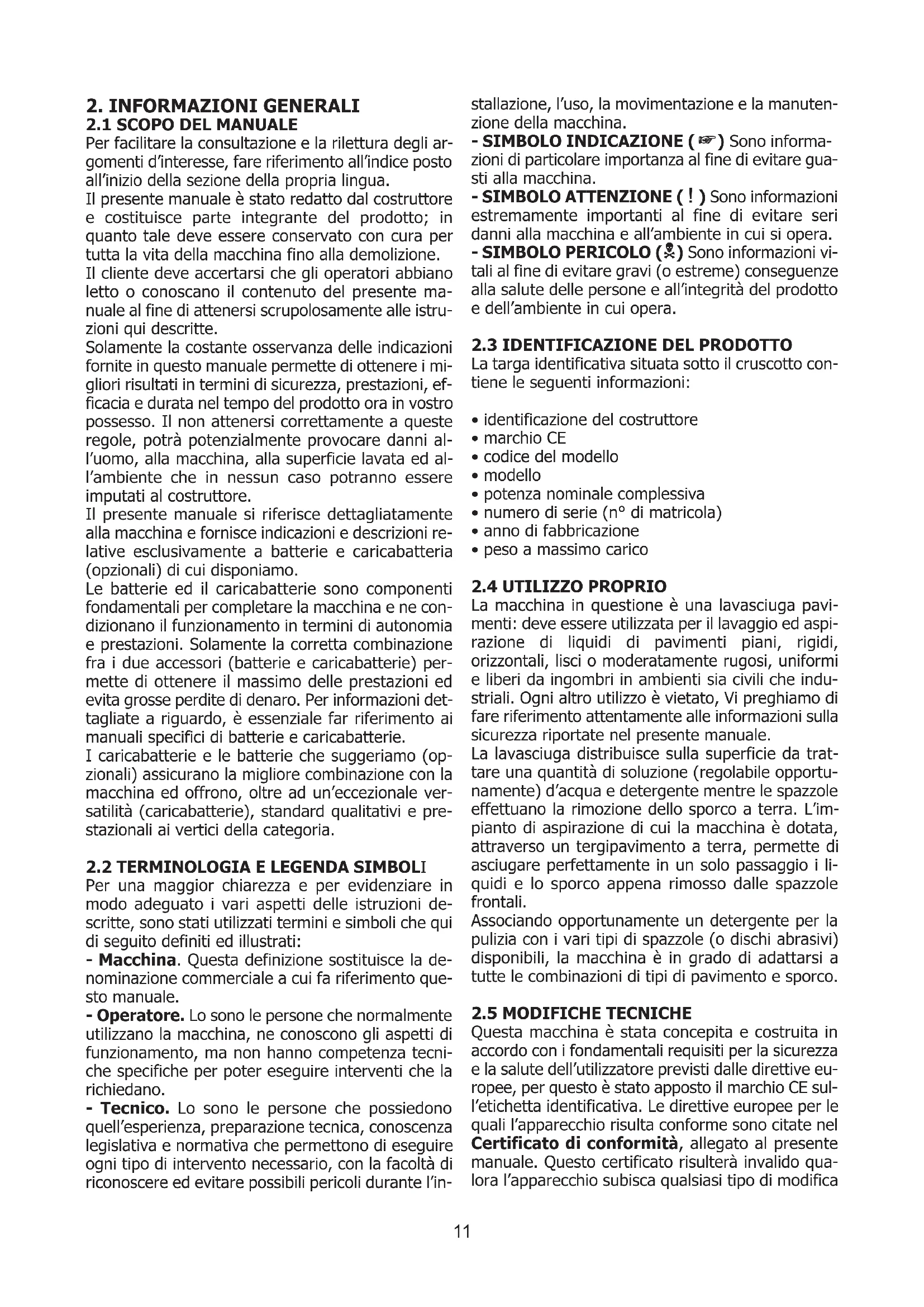

2. INFORMAZIONI GENERALI

2.1 SCOPO DEL MANUALE

Per facilitare la consultazione e la rilettura degli ar- gomenti d’interesse, fare riferimento all’indice posto all’inizio della sezione della propria lingua. Il presente manuale è stato redatto dal costruttore e costituisce parte integrante del prodotto; in quanto tale deve essere conservato con cura per tutta la vita della macchina fino alla demolizione. Il cliente deve accertarsi che gli operatori abbiano letto o conoscano il contenuto del presente ma- nuale al fine di attenersi scrupolosamente alle istru- zioni qui descritte. Solamente la costante osservanza delle indicazioni fornite in questo manuale permette di ottenere i mi- gliori risultati in termini di sicurezza, prestazioni, ef- ficacia e durata nel tempo del prodotto ora in vostro possesso. Il non attenersi correttamente a queste regole, potrà potenzialmente provocare danni al- l’uomo, alla macchina, alla superficie lavata ed al- l’ambiente che in nessun caso potranno essere imputati al costruttore. Il presente manuale si riferisce dettagliatamente alla macchina e fornisce indicazioni e descrizioni re- lative esclusivamente a batterie e caricabatteria (opzionali) di cui disponiamo. Le batterie ed il caricabatterie sono componenti fondamentali per completare la macchina e ne con- dizionano il funzionamento in termini di autonomia e prestazioni. Solamente la corretta combinazione fra i due accessori (batterie e caricabatterie) per- mette di ottenere il massimo delle prestazioni ed evita grosse perdite di denaro. Per informazioni det- tagliate a riguardo, è essenziale far riferimento ai manuali specifici di batterie e caricabatterie. I caricabatterie e le batterie che suggeriamo (op- zionali) assicurano la migliore combinazione con la macchina ed offrono, oltre ad un’eccezionale ver- satilità (caricabatterie), standard qualitativi e pre- stazionali ai vertici della categoria.

2.2 TERMINOLOGIA E LEGENDA SIMBOLI

Per una maggior chiarezza e per evidenziare in modo adeguato i vari aspetti delle istruzioni de- scritte, sono stati utilizzati termini e simboli che qui di seguito definiti ed illustrati: - Macchina. Questa definizione sostituisce la de- nominazione commerciale a cui fa riferimento que- sto manuale. - Operatore. Lo sono le persone che normalmente utilizzano la macchina, ne conoscono gli aspetti di funzionamento, ma non hanno competenza tecni- che specifiche per poter eseguire interventi che la richiedano. - Tecnico. Lo sono le persone che possiedono quell’esperienza, preparazione tecnica, conoscenza legislativa e normativa che permettono di eseguire ogni tipo di intervento necessario, con la facoltà di riconoscere ed evitare possibili pericoli durante l’in- stallazione, l’uso, la movimentazione e la manuten- zione della macchina. - SIMBOLO INDICAZIONE ( ☞) Sono informa- zioni di particolare importanza al fine di evitare gua- sti alla macchina. - SIMBOLO ATTENZIONE ( ! ) Sono informazioni estremamente importanti al fine di evitare seri danni alla macchina e all’ambiente in cui si opera. - SIMBOLO PERICOLO () Sono informazioni vi- tali al fine di evitare gravi (o estreme) conseguenze alla salute delle persone e all’integrità del prodotto e dell’ambiente in cui opera.

2.3 IDENTIFICAZIONE DEL PRODOTTO

La targa identificativa situata sotto il cruscotto con- tiene le seguenti informazioni:

• identificazione del costruttore

• potenza nominale complessiva

• numero di serie (n° di matricola)

• anno di fabbricazione

• peso a massimo carico

2.4 UTILIZZO PROPRIO

La macchina in questione è una lavasciuga pavi- menti: deve essere utilizzata per il lavaggio ed aspi- razione di liquidi di pavimenti piani, rigidi, orizzontali, lisci o moderatamente rugosi, uniformi e liberi da ingombri in ambienti sia civili che indu- striali. Ogni altro utilizzo è vietato, Vi preghiamo di fare riferimento attentamente alle informazioni sulla sicurezza riportate nel presente manuale. La lavasciuga distribuisce sulla superficie da trat- tare una quantità di soluzione (regolabile opportu- namente) d’acqua e detergente mentre le spazzole effettuano la rimozione dello sporco a terra. L’im- pianto di aspirazione di cui la macchina è dotata, attraverso un tergipavimento a terra, permette di asciugare perfettamente in un solo passaggio i li- quidi e lo sporco appena rimosso dalle spazzole frontali. Associando opportunamente un detergente per la pulizia con i vari tipi di spazzole (o dischi abrasivi) disponibili, la macchina è in grado di adattarsi a tutte le combinazioni di tipi di pavimento e sporco.

2.5 MODIFICHE TECNICHE

Questa macchina è stata concepita e costruita in accordo con i fondamentali requisiti per la sicurezza e la salute dell’utilizzatore previsti dalle direttive eu- ropee, per questo è stato apposto il marchio CE sul- l’etichetta identificativa. Le direttive europee per le quali l’apparecchio risulta conforme sono citate nel Certificato di conformità, allegato al presente manuale. Questo certificato risulterà invalido qua- lora l’apparecchio subisca qualsiasi tipo di modificanon precedentemente accordata con il costruttore. Il costruttore si riserva il diritto di apportare, senza alcun preavviso, modifiche tecniche al prodotto atte ad aggiornarlo o migliorarlo tecnicamente. Per que- sto motivo qualche dettaglio della macchina in Vo- stro possesso potrà risultare diverso dalle informazioni sui cataloghi commerciali o dalle stesse raffigurazioni contenute in questo libretto, senza che, per questo, vengano compromesse la si- curezza e le informazioni fornite a riguardo.

3. INFORMAZIONI SULLA SICUREZZA

3.1 RACCOMANDAZIONI FONDAMENTALI

(☞) Leggere attentamente il “manuale istru- zioni per l’uso” prima di procedere alle ope- razioni di avviamento, impiego, manutenzione, manutenzione ordinaria, o qualsiasi altro intervento sulla macchina. ( ! ) Rispettare rigorosamente tutte le pre- scrizioni contenute nel presente manuale ed in quelli relativi a batterie e caricabatterie (con particolare attenzione per quelle di at- tenzione e pericolo). Il costruttore declina ogni responsabilità per danni a persone o cose conseguenti all’ina- dempienza delle suddette prescrizioni. (☞) Prima dell’utilizzo della macchina, assicurarsi che ogni componente sia correttamente posizio- nato. ( ! ) La macchina deve essere utilizzata solo da per- sonale che sia stato addestrato all’impiego, che abbia dimostrato la propria capacità e che sia stato espressamente incaricato all’uso. Per evitare l’uso non autorizzato, custodire la macchina a riposo in un luogo non accessibile ad estranei ed estrarre la chiave dal quadro dei comandi.

) L’impiego della macchina è vietato ai minori.

) Non destinare questa macchina ad usi diversi da quelli espressamente previsti. Valutare il tipo di edificio nel quale si opera e rispettare scrupolosa- mente le norme e le condizioni di sicurezza lì vi- genti.

) Non utilizzare la macchina in luoghi non ade- guatamente illuminati, in ambienti esplosivi, in pre- senza di sporco nocivo alla salute (polveri, gas, ecc.), su strade o passaggi pubblici ed in ambienti esterni in genere.

) Il campo di temperatura previsto per l’utilizzo della macchina è tra +4°C e + 35°C; depositare la macchina a riposo in un ambiente asciutto e non corrosivo dove la temperatura sia compresa tra + 10°C e + 50°C. Il campo di umidità previsto per la macchina in qualsiasi condizione si trovi è tra 30% e 95%.

) Non usare o aspirare mai liquidi, gas, polveri secche, acidi e solventi (es. diluenti per vernici, ace- tone, ecc.), anche se diluiti, infiammabili o esplosivi (es. benzina, olio combustibile, ecc.); non aspirare mai oggetti in fiamme od incandescenti.

) Non impiegare la macchina su pendenza o rampe superiori al 2% . In caso di piccole pendenze non utilizzare la mac- china in modo trasversale, manovrandola sempre con cautela e non facendo inversioni. Nel trasporto su rampe o pendenze più elevate, usare la massima attenzione per evitare ribaltamenti e/o accelerazioni incontrollate. Utilizzare solamente la velocità più bassa! Affrontare rampe e/o gradini esclusivamente con testata spazzole e tergipavimento sollevati.

) Non parcheggiare mai la macchina in pendenza.

) La macchina non deve essere mai lasciata in- custodita con chiave inserita e collegata; abbando- narla solo dopo aver scollegato e disinserita la chiave, averla assicurata contro movimenti acci- dentali e scollegata dall’eventuale alimentazione elettrica.

) Nell’uso prestare attenzione a terze persone, in particolare a bambini presenti nell’ambiente in cui si opera.

) Non utilizzare la macchina per il trasporto di persone/cose o il traino di cose. Non trainare la macchina. (☞) Non utilizzare la macchina come banco d’ap- poggio per nessun peso e per nessun motivo. Non ostruire le aperture di ventilazione e di smaltimento calore. ( ! ) Non rimuovere, modificare ed eludere i dispo- sitivi di sicurezza. ( ! ) Utilizzare sempre le protezioni individuali per la sicurezza dell’operatore: grembiule o tuta pro- tettiva, scarpe antiscivolo ed impermeabili, guanti di gomma, occhiali e cuffie di protezione, mascherine per la protezione delle via respiratorie. Prima di ini- ziare a lavorare, togliersi monili, orologi, cravatte ed altro potenzialmente in grado di provocare gravi infortuni. ( ! ) Non mettere le mani tra le parti in movimento. (☞) Non impiegare detergenti diversi da quelli pre- visti e attenersi alle prescrizioni indicate nelle rela- tive schede di sicurezza. Raccomandiamo di conservare i detergenti in luogo inaccessibile ai bambini e inoltre, in caso di contatto con gli occhi, di lavare immediatamente e abbondantemente con acqua e, in caso d’ingestione, di consultare imme- diatamente un medico. Accertarsi che le prese di corrente per l’alimenta- zione del caricabatterie siano collegate ad idonea rete di terra e che siano protette da interruttori ma- gnetotermici e differenziali.

) Se si equipaggia la macchina con batterie al gel è essenziale assicurarsi della corretta regola- zione dell’indicatore di scarica posizionato sul cru- scotto. Rivolgersi al proprio rivenditore o far riferimento al paragrafo specifico.

) E’ indispensabile osservare le istruzioni della casa produttrice delle batterie ed osservare le di- sposizioni del Legislatore. Mantenere le batterie 12sempre pulite ed asciutte al fine di evitare correnti di dispersione superficiale. Proteggere le batterie da impurità, per esempio da polvere metallica. () Non appoggiare utensili sulle batterie: pericolo di cortocircuito e di esplosione. () Nell’uso dell’acido per batterie, osservare scru- polosamente le istruzioni di sicurezza relative. In presenza di campi magnetici particolarmente ele- vati, valutare l’eventuale effetto sull’elettronica di controllo. Non lavare mai la macchina con getti d’acqua. (☞) I fluidi recuperati contengono detergenti, di- sinfettanti, acqua, materiale organico ed inorganico recuperato durante le fasi di lavoro: essi vanno smaltiti seguendo la vigente legge in materia. ( ! ) In caso di guasto e/o cattivo funzionamento della macchina, spegnerla immediatamente (scol- legandola dalla rete di alimentazione elettrica o dalle batterie) e non manometterla. Rivolgersi ad un centro di assistenza tecnica del co- struttore. () Tutte le operazioni di manutenzione o sostitu- zione degli accessori devono essere eseguite in am- bienti adeguatamente illuminati e solamente dopo aver scollegato la macchina dall’alimentazione elet- trica staccando il connettore batteria. (☞) Far effettuare qualsiasi genere di intervento sull’impianto elettrico e tutte le operazioni di ma- nutenzione e riparazione (particolarmente quelle non esplicitamente descritte in questo manuale) solo da personale specializzato esperto nel settore e nelle rilevanti norme di sicurezza. (☞) E’ consentito solo l‘uso di accessori e ri- cambi originali forniti unicamente dal Co- struttore in quanto solo questi offrono la certezza che l’apparecchio possa funzionare in modo sicuro e senza inconvenienti. Non usare parti smontate da altre macchine o altri kit come ricambi. Qualora si decida di non utilizzare più la macchina, si raccomanda di asportare le batterie e di smaltirle in modo eco compatibile secondo quanto previsto dalla norma europea 91/157/EEC o depositarle in un centro di raccolta autorizzato. Per lo smaltimento della macchina agire secondo la legislazione vigente nel luogo di utilizzo: - la macchina va scollegata dalla rete, svuotata da liquidi e pulita; - la macchina va quindi scomposta in gruppi di ma- teriali omogenei (plastiche in accordo a quanto in- dicato dal simbolo di riciclabilità, metalli, gomma, imballi). In caso di componenti contenenti materiali diversi, rivolgersi a enti competenti; ciascun gruppo omogeneo va smaltito in accordo alla legge in ma- teria di riciclo. Si raccomanda inoltre di rendere innocue quelle parti della macchina suscettibili di pericolo, special- mente per i bambini. (☞) Prima di ogni utilizzo, controllare la macchina, in particolare, controllare che il cavo di ricarica della batteria ed il connettore siano in buone condizioni e sicuri per operare. Se non sono in perfette condi- zioni, non utilizzare la macchina per nessun motivo prima della riparazione da parte di uno specialista autorizzato. (☞) Spegnere immediatamente il motore di aspi- razione se si notano fuoriuscite di schiuma o liquido. (☞) Non utilizzare la macchina su pavimenti tessili quali tappeti, moquette, ecc. L’utilizzo di cere, detergenti schiumosi o dispersioni lungo i tubi, possono provocare alla macchina pro- blemi seri od ostruire gli stessi tubi.

3.2 RUMOROSITÀ E VIBRAZIONI

Per i dati relativi alla rumorosità e alle vibrazioni ve- dere pagina 117.

BALLO ( ! ) Durante tutte le operazioni di sollevamento o trasporto, assicurarsi di aver saldamente ancorato la macchina imballata, al fine di evitare ribaltamenti o cadute accidentali. Le operazioni di carico e scarico dagli automezzi, devono essere effettuate con illuminazione ade- guata. La macchina imballata deve essere movimentata con mezzi adeguati, prestando attenzione a non danneggiare/urtare l’imballo in nessuna parte, non capovolgerlo, ed utilizzare la necessaria cura nel- l’appoggiarlo a terra.

) Tutte queste indicazioni valgono anche per le batterie ed il caricabatterie.

) Al momento della consegna della merce (mac- china, batteria o caricabatteria) da parte del tra- sportatore, verificare con attenzione l’integrità dell’imballo e del suo contenuto. Nel caso quest’ul- timo avesse subito danni, farlo notare al trasporta- tore, e riservarsi, per iscritto (selezionare sul documento la dicitura “riserva”), di presentare la ri- chiesta di risarcimento, prima di accettare la merce.

) Indossare gli indumenti protettivi ed utilizzare gli strumenti adeguati per limitare i rischi d’infortu- nio. Per la macchina, procedere secondo la seguente se- quenza: Se la macchina è confezionata con involucro in car- tone: - tagliare ed eliminare le regge plastiche con for- bice o tronchese. - Togliere, sfilando dall’alto, l’involucro in cartone. - Togliere le buste all’interno e verificarne il conte- 13nuto (manuale di uso e manutenzione, connettore per caricabatterie) - Togliere le staffe metalliche o regge plastiche che fissano la macchina al pallet. - Liberare dall’imballo la spazzola ed il tergipavi- mento. - Far scendere la macchina (spingendola all’indie- tro) dal pallet utilizzando un piano inclinato ben saldo al pavimento ed al pallet. Se la macchina è confezionata con gabbia di legno: - staccare tutte le pareti di legno dal pallet, par- tendo da quella superiore. - Togliere il film protettivo dalla macchina. - Togliere le staffe metalliche o regge plastiche che fissano la macchina al pallet. - Liberare dall’imballo la spazzola ed il tergipavi- mento - Far scendere la macchina (spingendola all’indie- tro) dal pallet utilizzando un piano inclinato ben saldo al pavimento ed al pallet. Procedere con le stesse precauzioni ed indicazioni per togliere dall’imballo il caricabatterie opzionale (estraendolo dall’alto dell’imballo per le maniglie apposite) e la batteria opzionale. Allontanata la macchina da tutti gli imballi, si può procedere al montaggio degli accessori e delle bat- terie secondo il paragrafo specifico. Si suggerisce di conservare tutti gli elementi del- l’imballo, poiché potrebbero tornare utili per pro- teggere la macchina e gli accessori in un successivo trasporto in altro luogo o presso centri assistenza autorizzati. Contrariamente, gli imballi devono es- sere smaltiti secondo quanto previsto dalle leggi vi- genti in materia.

) Non sollevare mai la macchina con un carrello elevatore, in nessuna zona del telaio esistono le condizioni per poter effettuare un sollevamento di- retto. Prima della preparazione dell’imballo e del tra- sporto, occorre: - Svuotare il serbatoio recupero ed il serbatoio so- luzione. - Smontare il tergipavimento e le spazzole o trasci- natori. - Scollegare e togliere le batterie. Sistemare la macchina sul pallet originale (o su uno equivalente che ne regga il peso e che ne contenga gli ingombri) con un piano inclinato. Ancorare saldamente al pallet la macchina e il ter- gipavimento con staffe metalliche o altro comun- que adeguato al peso degli elementi. Sollevare il pallet con la macchina per caricarlo sul mezzo di trasporto. Ancorare saldamente la macchina ed il pallet con funi collegate al mezzo di trasporto. Alternativamente, se si dispone di mezzi di tra- sporto privati, con rampe inclinate, si può proce- dere a spingere direttamente la macchina senza pallet, assicurandosi comunque di proteggere tutti i componenti e la macchina stessa da urti violenti, umidità, vibrazioni, movimenti accidentali, durante il trasporto. (☞) Per il sollevamento o l’inserimento (nel vano macchina) della batteria, servirsi esclusivamente di personale e mezzi adeguati (cavi, golfari, ecc.) al- l’operazione e a supportare il peso dei carichi in questione. Utilizzare per il trasporto, le stesse pre- cauzioni ed indicazioni suggerite per la macchina unite alle indicazioni dello specifico manuale del co- struttore. Il caricabatterie può essere trasportato sui supporti di cui dispone, sia verticalmente che orizzontal- mente, utilizzare le stesse precauzioni ed indicazioni previste per la macchina unite a quelle previste nello specifico manuale.

5. INFORMAZIONI INSTALLAZIONE

Indipendentemente dalla tipologia di costruzione, le prestazioni di una batteria si indicano con una capacità sempre riferita ad un periodo di scarica. Un altro valore importante sono il numero di scari- che possibili. La capacità è espressa in ampere per ora (Ah), mentre il periodo di scarica si indica ge- neralmente in 20 ore (C20 oppure 20h, oppure non espressamente indicato) o 5 ore (C5 oppure 5h). I cicli di scarica/carica sono l’indicazione del numero di volte che la batteria supporta la carica nelle mi- gliori condizioni e in pratica indicano la vita utile della batteria rispettando tutti gli accorgimenti pre- visti. Quindi la capacità di una stessa batteria, varia a se- conda di quanto velocemente ne utilizzo l’energia (la corrente), per questo i valori della capacità espressi in C5 o C20 variano così sensibilmente. E’ fondamentale considerare questi fattori al fine di fare un corretto raffronto fra i prodotti disponibili sul mercato e quanto noi offriamo. Su questa macchina possono essere montate due tipi di batterie diversi per costruzione e caratteristi- che. - Batteria a moduli corazzati tubolari al Pb-Acido: richiedono il controllo periodico del livello dell’elet- trolito in ogni elemento!

) Se un elemento rimane scoperto dalla soluzione acida, si ossida in 24 ore e le pre- stazioni di quell’elemento vengono perma- nentemente compromesse.

) Fare riferimento al manuale delle batterie per evitare rischi fisici ed economici. - Batteria a moduli al gel: questo tipo di batterie non richiede manutenzione, non richiede particolari ambienti per la ricarica (in quanto non emettono 14gas nocivi) e quindi sono molto consigliate. ( ! ) Non è assolutamente scontato che bat- terie e caricabatterie con le stesse caratteri- stiche tecniche di quelli che offriamo diano risultati analoghi, solamente una perfetta compatibilità fra questi elementi (batterie al Pb-Acido, batterie al gel e caricabatterie) tu- telano le prestazioni, la vita utile, la sicurezza ed il valore economico investito.

5.1.2 PREPARAZIONE BATTERIA

( ! ) Le caratteristiche tecniche delle batterie utiliz- zate devono corrispondere a quelle indicate nel pa- ragrafo delle informazioni tecniche. L’utilizzo di batterie diverse può provocare seri danni alla mac- china o può richiedere ricariche più frequenti. () Durante l’installazione o qualsiasi tipo di ma- nutenzione delle batterie, l’operatore deve essere munito degli accessori protettivi adeguati per evi- tare infortuni. Operare lontano da fiamme libere, non cortocircuitare i poli delle batterie, non causare scintille e non fumare. Le batterie sono normalmente fornite cariche con soluzione acida (per quelle al Pb-Acido) e pronte per l’impiego; seguire in ogni caso il manuale alle- gato alla batteria ed attenersi attentamente alle in- dicazioni sulla sicurezza e sulle modalità d’impiego contenute.

5.1.3 INSTALLAZIONE BATTERIE

Per inserire le batterie nel vano ( Foto I - 2) occorre tenere il piatto spazzola abbassato; per aprire il vano batterie, tirare la leva di apertura ( Foto H - 1) e sollevare il serbatoio soluzione ( Foto O - 3 ); sganciare il fermaglio a clip ( Foto I - 1) posto sul cavo di sollevamento del piatto spazzola. Inserire le batterie nell’apposita sede ( Foto I - 2) controllando attentamente che esse siano in per- fetto stato.

5.1.4 COLLEGAMENTO BATTERIE

( ! ) Queste operazioni devono essere eseguite da personale specializzato. Eseguire l’installazione e la carica delle batterie in un luogo ventilato e secco, lontano da sorgenti di calore e da sostanze corrosive. Assicurarsi della cor- rispondenza delle tensioni tra batterie e caricabat- terie. Proteggere la rete con un interruttore di tipo ritardato o un fusibile di carico superiore all’assor- bimento massimo del caricabatterie. Rispettare le polarità della presa batteria. - Staccare il connettore Anderson del cablaggio bat- terie dal connettore Anderson del cablaggio mac- china ( Foto D - 7 )( Foto F - 8 ). Prendere sempre in mano i connettori, non tirare mai i cavi. Nella Foto G è riportato lo schema di connessione delle batterie per i modelli B - BT. () Fissare il cablaggio batteria alla batteria collegando i morsetti esattamente e solo sui poli contraddistinti dallo stesso simbolo (ca- blaggio rosso “+”, cablaggio nero “-“)! Un eventuale cortocircuito della batteria può provocare esplosioni! Verificato che tutti i comandi sul pannello siano in posizione “0” o comunque di riposo, collegare il connettore della batteria a quello della macchina. ( ! ) Chiudere il vano batteria facendo attenzione a non schiacciare alcun cablaggio. Nella Foto I - 3 è visibile come deve esser eseguito il corretto collegamento delle batterie per i modelli B - BT.

5.1.5 CONFIGURAZIONE INDICATORE DI SCARICA BATTERIE

Al momento dell’acquisto della lavasciuga la scheda elettronica è configurata per il funzionamento con batterie al GEL. Qualora si intenda equipaggiare la lavasciuga con batterie al Pb-Acido occorre agire come segue: Modello “B” (DC 24V) ( ! ) PER ENTRARE NELLA MODALITA’ DI CONFIGURAZIONE DELLE SOGLIE DELLA BATTERIA:

1) Premere contemporaneamente i tasti “ACCENSIONE SPAZZOLA” ( Foto C - 1) e “ACCENSIONE ASPI-

RATORE” ( Foto C - 2) entro 2 secondi dall’accensione della scheda tramite l’interruttore a chiave ( Foto D - 1): i 3 LED della batteria verranno accesi ( Foto C - 3A, 3B, 3C).

2) Premere il tasto “ACCENSIONE ASPIRATORE” ( Foto C - 2) entro 5 secondi dall’azione precedente. Una

volta premuto il tasto si entra nella modalità di configurazione prevista: si accendono i LED giallo e verde della batteria ( Foto C - 3A, 3B).

( ! ) PER MODIFICARE LE IMPOSTAZIONI DI CONFIGURAZIONE: Premere il tasto “ACCENSIONE SPAZZOLA” ( Foto C - 1) .16 Pb-Acido GEL Segnalazione Segnalazione AZIONE 24,0 24,0 Verde acceso Acceso Tutto funzionante 21,5 22,5 Giallo acceso Acceso Tutto funzionante 20,5 21,5 Rosso acceso Lampeggiante Il motore spazzola non funziona 20,0 21,0 Rosso lampeggiante Lampeggiante l motori spazzola e aspirazione non funzionano Tensione Volts Tipo di batterie LED indicatore di stato di ca- rica batteria LED indicatore di funziona- mento spazzola Funzionamento indicatore di scarica batterie - MODELLO “B” (DC 24V) ( ! ) PER SALVARE LE IMPOSTAZIONI E USCIRE DALLA MODALITA’: Premere il tasto “ACCENSIONE ASPIRATORE” ( Foto C - 2). Ad impostazione effettuata si avranno differenti livelli di scarica della batteria, con interventi differenziati sulle funzioni della macchina come specificato nella tabella seguente: Modello “BT” (DC 24V con trazione) ( ! ) PER ENTRARE NELLA MODALITA’ DI CONFIGURAZIONE DELLE SOGLIE DELLA BATTERIA:

1) Premere contemporaneamente i tasti “RIDUZIONE VELOCITA’ “ ( Foto E - 3) e “ACCENSIONE ASPI-

RATORE” ( Foto E - 6) entro 2 secondi dall’accensione della macchina tramite l’interruttore a chiave ( Foto F - 1). Il secondo LED di indicazione della velocità risulterà acceso ( Foto E - 3B).

2) Premere il tasto “AUMENTO VELOCITA’ ” ( Foto E - 4) entro 5 secondi dall’azione precedente. Una volta

premuto il tasto si entra nella modalità di configurazione prevista. ( ! ) LE IMPOSTAZIONI DI CONFIGURAZIONE SONO VISIBILI SUI LED DI INDICAZIONE DELLA VELO- CITA:

1) I primi due LED ( Foto E - 3A, 3B) indicano il tipo di impostazione delle soglie di intervento dell’indi-

catore e devono essere entrambi accesi;

2) Il terzo e il quarto LED ( Foto E - 3C, 3D) indicano il tipo di batteria; per il tipo Pb-Acido deve essere

acceso solo il terzo LED ( Foto E - 3C) mentre per il tipo GEL devono essere accesi entrambi ( Foto E - 3C, 3D);

) PER MODIFICARE LE IMPOSTAZIONI DI CONFIGURAZIONE:

1) I tasti “AUMENTO VELOCITA’ “ ( Foto E - 4) e “RIDUZIONE VELOCITA’ “ ( Foto E - 3) servono per im-

postare la soglia di intervento dell’indicatore in modo tale da far accendere i primi due LED dell’indica- zione della velocità

2) Il tasto “ACCENSIONE SPAZZOLA” ( Foto E - 5) serve per selezionare le batterie di tipo Pb-Acido men-

tre il tasto “ACCENSIONE ASPIRATORE ” ( Foto E - 6) serve per selezionare le batterie di tipo GEL.Nel caso non si completi il ciclo di configurazione le impostazioni rimangono invariate come all’origine.

) Si raccomanda l’intervento dell’assistenza o di un tecnico in caso di problemi con le impostazioni riportate. Non aprire né manomettere il circuito elettrico.

5.2 CONFIGURAZIONE CARICABATTERIA

Far eseguire solo da Tecnici specializzati. Al mo- mento dell’acquisto della lavasciuga il caricabatterie integrato è configurato per il funzionamento con batterie al GEL. Qualora si intenda equipaggiare la lavasciuga con batterie al Pb-Acido occorre agire come segue:

) VISUALIZZAZIONE DELLE IMPOSTAZIONI DEL

CARICABATTERIA Le impostazioni di carica del caricabatteria sono in- dicate dal lampeggio dei LED luminosi all’accen- sione del carica batteria stesso. - LED luminoso ROSSO ( Foto M - 2 ) lampeg- gia 2 volte = caricabatteria configurato per batte- rie PB-Acido LED luminoso VERDE ( Foto M - 3 ) lampeggia 2 volte = caricabatteria configurato per batterie GEL E’ possibile eseguire questo tipo di verifica senza che le batterie siano collegate.

( ! ) CONFIGURAZIONE DIP-SWITCH PER CARICA-

BATTERIA CBHD1 Per impostare la curva di carica per batterie al Pb- Acido o batterie al GEL è necessario agire sull’in- terruttore ( dip-switch ) posto all’interno del caricabatteria (Foto M - 4). Per accedere al dip-switch occorre smontare il co- perchio inferiore del caricabatteria (Foto M - 1) op- pure il tappo di plastica (Foto M - 5) . A partire da sinistra verso destra, l’unico dip-switch che ha effetto è il primo, vale a dire quello indicato dal numero 1 del dip-switch SW1 (Foto M - 6 ). NOTA BENE: tutti gli altri dip-switch NON DE- VONO essere spostati in quanto non si produr- rebbe alcun tipo effetto sul funzionamento del caricabatteria.

Pb-Acido GEL Segnalazione Segnalazione AZIONE 24,0 24,0 Verde acceso Acceso Tutto funzionante 21,5 22,5 Giallo acceso Acceso Tutto funzionante 20,5 21,5 Rosso acceso Lampeggiante Non funziona il motore spazzola 20,0 21,0 Rosso lampeggiante Lampeggiante Non funziona più nessun motore Tensione Volts Tipo di batterie LED indicatore di stato di ca- rica batteria LED indicatore di funziona- mento spazzola Funzionamento indicatore di scarica batterie - MODELLO “BT” (DC 24V con trazione) Posizione Dip-Switch 1 Tipo di carica

Curva di carica per batterie Pb-Acido OFF Curva di carica per batterie GEL ( ! ) PER SALVARE LE IMPOSTAZIONI E USCIRE DALLA MODALITA’: Premere contemporaneamente i tasti “RIDUZIONE VELOCITA’ “ ( Foto E - 3) e “ACCENSIONE ASPIRA- TORE” ( Foto E - 6) . Ad impostazione effettuata si avranno differenti livelli di scarica della batteria, con interventi differenziati sulle funzioni della macchina come specificato nella tabella seguente:6. INFORMAZIONI UTILIZZO

6.1 PREPARAZIONE MACCHINA

( ! ) Prima di iniziare a lavorare, indossare scarpe antiscivolo, guanti ed ogni altro dispositivo di pro- tezione personale indicato dal fornitore del deter- gente impiegato o richiesto dall’ambiente in cui si opera. (☞) Eseguire le seguenti operazioni prima di ini- ziare a lavorare, fare riferimento ai relativi paragrafi per una dettagliata descrizione di queste fasi: Controllare il livello di carica della batteria e proce- dere alla ricarica, se necessario. Montare le spazzole o i dischi trascinatori (con i di- schi abrasivi) del tipo opportuno per la superficie ed il lavoro da svolgere. Montare il tergipavimento, verificare che sia ben fis- sato, collegato al tubo di aspirazione e con le lame di asciugatura non eccessivamente usurate. Verificare che il serbatoio di recupero sia vuoto, se così non fosse svuotarlo completamente. Controllare e chiudere completamente il comando di rilascio della soluzione detergente. Riempire il serbatoio soluzione attraverso il foro an- teriore con acqua pulita e detergente non schiu- mogeno in concentrazione adeguata. Lasciare un dislivello di 2 cm fra la bocca del tappo ed il livello del liquido. (☞) Per evitare pericoli, si consiglia di prendere di- mestichezza con i movimenti della macchina, fa- cendo delle prove su una superficie ampia e senza ostacoli. Per ottenere i migliori risultati in termini di pulizia e durata dell’apparecchiatura suggeriamo alcune semplici, ma importanti procedure: - Individuare l’area di lavoro, allontanando i possi- bili ostacoli d’intralcio; se la superficie è molto ampia, operare per aree rettangolari contigue e pa- rallele fra loro. - Scegliere una traiettoria di lavoro rettilinea ed ini- ziare a lavorare dalla zona più remota per evitare di ripassare su aree già pulite.

1 CAVO DI ALIMENTAZIONE

2 LEVA DI SOLLEVAMENTO DEL PIATTO

ZIONAMENTO MOTORE ASPIRAZIONE

3 LEVA DI SOLLEVAMENTO DEL PIATTO

ZIONAMENTO MOTORE ASPIRAZIONE

FOTO F Modelli B - BT/T (DC 24V senza e con trazione)

1 INTERRUTTORE GENERALE A CHIAVE

2 LEVA DI COMANDO TRAZIONE MARCIA

18AVANTI / RETROMARCIA

3 LEVA DI SOLLEVAMENTO DEL PIATTO

CUPERO 8 CONNETTORE BATTERIE FOTO G Modelli B - BT/T (DC 24V senza e con trazione)

SCHEMA DI CONNESSIONE DELLE BAT-

TERIE FOTO H Modelli B - BT/T (DC 24V senza e con trazione)

GNA FOTO I Modelli B - BT/T (DC 24V senza e con trazione)

1 FERMAGLIO DI SGANCIO DEL CAVO

SOLLEVAMENTO DEL PIATTO

FOTO L Modelli B - BT/T (DC 24V senza e con trazione) 1 CARICABATTERIE INCORPORATO

2 CAVO DI ALIMENTAZIONE PER RICA-

RICA BATTERIE FOTO M Modelli B - BT/T (DC 24V senza e con trazione)

2 POMELLO DI REGOLAZIONE DELLA

PRESSIONE DEL TERGIPAVIMENTO

3 TUBO DI ASPIRAZIONE

NAZIONE DEL TERGIPAVIMENTO

DELLA SOLUZIONE DETERGENTE

6.3 RICARICA DELLE BATTERIE

Collegare il cavo di prolunga al cavo di alimenta- zione del caricabatteria ( Foto L - 2 ) e connetterlo ad una presa di rete. All’accensione il caricabatterie esegue un test sulla tensione della batteria per decidere se iniziare o meno il processo di ricarica. Se la batteria non è connessa al caricabatteria lampeggerà il LED rosso ( Foto M - 2 ). Se il test ha dato esito positivo tra- scorso 1 secondo avrà inizio la carica delle batterie, con il LED rosso acceso. Durante il processo di carica l’avanzamento della carica è segnalato tramite tre indicatori luminosi LED: rosso, giallo e verde. Il LED verde ( Foto M - 3 ) segnala che il processo di carica è terminato. Scollegare il caricabatteria dalla rete.

) Per ulteriori informazioni consultare il manuale di utilizzo e sicurezza del costruttore del caricabat- terie. Se la macchina è equipaggiata con batterie Pb- Acido, ricaricare solo in un luogo ben ventilato, sol- levare il coperchio superiore ed aprire i tappi delle LED Giallo LED Verde LED Rossobatterie. () Seguire il manuale di utilizzo e sicurezza del costruttore delle batterie (vedi paragrafo manuten- zione batterie). Se la macchina è equipaggiata con batterie al gel (senza manutenzione), seguire le sottostanti istru- zioni. Se la macchina è utilizzata regolarmente: Lasciare sempre collegate le batterie al caricabat- terie quando non si sta utilizzando la macchina. Se la macchina non viene utilizzata per lunghi pe- riodi: Caricare la batteria durante la notte dopo l’ul- timo utilizzo, poi sconnettere la batteria dal caricabatteria. Ricaricare la batteria durante la notte prima di usare di nuovo la macchina. Evitare di effettuare ricariche intermedie o incom- plete in fase di lavoro. Se la macchina è dotata di batterie al Pb-Acido, controllare regolarmente l’intensità del liquido degli elementi con il densimetro: se uno o più elementi risultassero scarichi e gli altri completamente cari- chi, la batteria è danneggiata e va quindi sostituita o riparata (fare riferimento al manuale di servizio della batteria. Chiudere i tappi degli elementi ed abbassare il co- perchio superiore.

6.4 MONTAGGIO TERGIPAVIMENTO

Avvitare leggermente i due pomelli ( Foto N - 6 ) sul corpo del tergipavimento. Infilare il tergipavimento nelle apposite sedi situate sul supporto del tergipavimento, assicurandone il fissaggio avvitando i due pomelli ( Foto N - 6 ). Inserire saldamente il tubo di aspirazione ( Foto N - 3 ) proveniente dalla macchina nel tubo di attacco posto sul corpo del tergipavimento.

6.5 SMONTAGGIO TERGIPAVIMENTO

Scollegare il tubo di aspirazione dal corpo del tergi- pavimento. Svitare leggermente i due pomelli ( Foto N - 6 ) e tirare verso di sé il tergipavimento per liberarlo dalla propria sede.

6.6 SOSTITUZIONE DELLE LAME IN GOMMA

DEL TERGIPAVIMENTO Smontare il tergipavimento dal suo supporto ( vedi 6.5). Svitare completamente i pomelli ( Foto N - 4, N - 6 ) ed effettuare una pressione sulle teste delle viti sulle quali erano avvitati fino a far uscire dal corpo del tergipavimento il supporto di plastica interno. Sfilare le lame in gomma dal supporto di plastica ti- randole da un’estremità. Inserire sul supporto di plastica la nuova lama in gomma, incastrando i perni di plastica nelle corri- spondenti aperture sulla lama. Reintrodurre il supporto di plastica dentro il corpo del tergipavimento e fissarlo saldamente avvitando i pomelli di ancoraggio ( Foto N - 4, N - 6 ). Rimontare il tergipavimento sul suo supporto ( vedi

Il pomello a vite posto sul supporto del tergipavi- mento ( Foto N - 7 ) regola l’inclinazione del tergi- pavimento rispetto al suolo. Le due manopole rosse ai lati ( Foto N - 2 ), collegate alle ruote posteriori del tergipavimento, servono per regolare la pres- sione del tergipavimento sul suolo. La perfetta regolazione prevede che lama in gomma posteriore, strisciando in movimento, fletta in ogni suo punto, formando con il pavimento un angolo di 45° circa. Durante il lavoro della macchina (avanzamento) si può intervenire sui pomelli ( Foto N - 2, N - 7 ) per regolare l’inclinazione e la pressione del tergipavi- mento in modo che l’asciugatura sia uniforme lungo tutta la lunghezza del tergipavimento. Tratti umidi indicano un’asciugatura insufficiente; agire sui pomelli di regolazione per ottimizzarne l’ef- ficacia.

6.8 MONTAGGIO E SMONTAGGIO DEL PARA-

SPRUZZI Il paraspruzzi è fissato al piatto spazzola tramite un fermaglio a molla agganciato al piatto stesso. Per rimuovere il paraspruzzi è sufficiente sganciare il fermaglio a molla e tirare il paraspruzzi verso di se. Per rimontare il paraspruzzi, incastrarlo saldamente sul piatto spazzola, agganciare l’estremità fissa del cavo di acciaio sul piatto spazzola e poi agganciare il fermaglio a molla sull’altra estremità del piatto spazzola.

6.9 MONTAGGIO E SMONTAGGIO DELLA

) Non lavorare mai senza spazzole o trascinatori e dischi abrasivi perfettamente installati sulla mac- china. Per il montaggio: Assicurarsi che il piatto spazzola sia in posizione sol- levata, altrimenti sollevarlo seguendo l’indicazione nel paragrafo specifico. Assicurarsi che la chiave d’accensione sul pannello comandi sia in posizione di macchina spenta. Posizionare la spazzola sotto il piatto lavante, fa- cendo attenzione che la flangia di aggancio della spazzola si trovi sotto l’innesto metallico della mac- china. Abbassare il piatto lavante ed avviare la rotazione della spazzola tramite l’apposito interruttore: in questo modo la spazzola si aggancia automatica- mente. Per il montaggio del disco trascinatore seguire la 20stessa procedura. ( ! ) Non permettere che la lunghezza dei fili delle spazzole si riduca al di sotto di 1 cm. ( ! ) Non permettere che lo spessore dei dischi abrasivi si riduca al di sotto di 1 cm. Lavorare con spazzole troppo consumate o dischi abrasivi troppo sottili, può provocare danni alla macchina ed al pavimento. Controllare regolarmente lo stato di usura di questi componenti prima di iniziare il lavoro. Per lo smontaggio o la sostituzione: Assicurarsi che il piatto spazzole sia in posizione sol- levata, altrimenti sollevarlo seguendo l’indicazione nel paragrafo specifico. Assicurarsi che la chiave di accensione sul pannello comandi sia in posizione di macchina spenta. Tenendo fra le mani la spazzola sotto il piatto, ruo- tarle nel senso di rotazione ed abbassarle per libe- rarle dall’innesto metallico. Per lo smontaggio del disco trascinatore seguire la stessa procedura.

6.10 RIEMPIMENTO E SCARICO DEL SERBA-

TOIO SOLUZIONE (☞) La temperatura dell’acqua o del deter- gente immesso non deve essere superiore ai 50°C (☞) Ad ogni riempimento del serbatoio soluzione ( Foto O - 4 ), provvedere sempre a svuotare il ser- batoio recupero ( Foto O - 3 ). Per il carico: - Versare nel serbatoio la quantità richiesta del pro- dotto chimico, considerando la quantità percentuale (%) del fornitore, riferita alla capacità del serbatoio pieno indicata nella scheda del prodotto.

) Utilizzare esclusivamente prodotti idonei al pa- vimento ed allo sporco da rimuovere. - Versare l’acqua nell’apertura di carico posta nella parte anteriore della macchina ( Foto H - 2, O - 2 ). Lasciare un dislivello di 2 cm fra la bocca del tappo ed il livello del liquido. Non riempire oltre questa misura!

) La macchina è stata progettata per es- sere impiegata con detergenti non schiumo- geni e biodegradabili, specifici per lavapavimenti. L’utilizzo di altri prodotti chi- mici, (come ad esempio ipoclorito di sodio, ossidanti, solventi od idrocarburi) può dan- neggiare o distruggere la macchina. - Seguire le norme di sicurezza specificate nel rela- tivo paragrafo e sul contenitore del detergente. - Per una lista completa dei detergenti adeguati di- sponibili, contattare il costruttore della macchina. (☞) Utilizzare sempre detergenti non schiu- mogeni - Non lasciare incustodita la gomma dell’acqua per il riempimento ed inserirla completamente nel ser- batoio, potrebbe spostarsi e bagnare parti delicate della macchina. - Chiudere il serbatoio con il relativo tappo. Per lo scarico: - Svitare completamente e rimuovere il tappo tra- sparente del filtro/regolatore della soluzione deter- gente posto nella zona inferiore del serbatoio ( Foto Q - 1 ) ed attendere il completo svuotamento. - Dopo lo svuotamento, riposizionare e riavvitare il tappo.

Il filtro ( Foto Q - 1 ) ha anche la funzione di rego- latore del flusso della soluzione detergente; avvi- tando il coperchio trasparente si aumenta la quantità del flusso, mentre svitando il coperchio si riduce il flusso.

6.11 SCARICO DEL SERBATOIO DI RECU-

PERO Lo scarico delle acque sporche deve essere effet- tuato in linea con le normative nazionali. L’utilizza- tore ha la completa responsabilità di assicurare il rispetto di queste regole. Quando è terminata la soluzione detergente, prima di procedere ad un nuovo riempimento del serba- toio soluzione occorre sempre svuotare il serbatoio di recupero ( Foto O - 3 ). In generale, si può svuotare il serbatoio di recupero tutte le volte che lo si desidera, anche in fasi inter- medie del ciclo di lavoro. Il volume del serbatoio di recupero è superiore a quello per la soluzione, perciò non si dovrebbe mai verificare una situazione di potenziale pericolo per il motore di aspirazione; ad ogni buon conto, c’è un galleggiante di sicurezza ( Foto P - 1 ) che inter- viene chiudendo il condotto di aspirazione qualora il livello di liquido sporco sia eccessivo.

) Se per qualche motivo si nota una perdita di acqua o schiuma da sotto i serbatoi, spegnere im- mediatamente il motore di aspirazione e procedere allo svuotamento del serbatoio di recupero. Per scaricare il serbatoio: Guidare la macchina nel luogo adatto per lo scarico dell’acqua sporca, preferibilmente in prossimità di un WC o di uno scolo fognario (osservare le regole nazionali per lo smaltimento delle acque reflue). Spegnere la macchina e togliere la chiave dal pan- nello. Staccare dal gancio il tubo di scarico ( Foto B - 5, D - 6, F - 7) e tenendolo in alto, togliere il tappo di chiusura. Abbassare il tubo di scarico verso il punto selezio- nato. L’operazione di svuotamento può essere interrotta 21rapidamente e per ogni esigenza, semplicemente tenendo in alto il tubo di scarico. Verificare la quantità di sporco residuo nel serba- toio e, se necessario, lavarlo internamente attra- verso il foro di ispezione ( Foto P - 3 ). Terminato lo svuotamento del serbatoio, tappare il tubo di scarico e fissarlo al sostegno dietro la mac- china. (☞) Il tappo del tubo di scarico deve essere chiuso perfettamente, senza far passare aria, altrimenti si avrà una perdita di depressione che causerà un’im- perfetta asciugatura.

Il modello AC 230V può essere messo in funzione solamente se la tensione (voltaggio) indicata sulla targhetta corrisponde a quella a disposizione nello stabile e se la presa di corrente è fornita di messa a terra. Non danneggiare il cavo di alimentazione, non schiacciarlo e non strapparlo. Non passare sopra il cavo di alimentazione con la macchina. Il cavo potrebbe avvolgersi negli organi in movimento causando un corto circuito. () ATTENZIONE!!! - Il modello AC 230V ha parti in tensione o percorse da corrente, il contatto con le quali può provocare gravi le- sioni e persino la morte. - Prima di qualunque operazione sulla macchina è necessario scollegare la stessa dalla rete elettrica. - Non toccare mai cavi elettrici difettosi o che pre- sentino segni d’usura. - Prima di accedere all’impianto elettrico occorre di- sinserire la macchina e staccarla dalla presa di cor- rente. - Qualora si riscontrassero nei cavi elettrici difetti, danni o screpolature, sostituirli immediatamente con ricambi originali. - I collegamenti a rete devono essere protetti al- meno contro gli spruzzi d’acqua. - Per il collegamento a rete della macchina utiliz- zare solo prolunghe conformi alle normative di si- curezza in vigore. - La presa di rete a cui la macchina è collegata deve esser provvista di interruttore salvavita. - E’ assolutamente vietato l’uso della macchina in prossimità di piscine o specchi d’acqua.

In casi d’emergenza: - Scollegare immediatamente la macchina dalla rete elettrica. - Applicare immediatamente le misure di pronto soccorso. In caso di incidente, la macchina non deve essere rimessa in funzione prima di essere stata esaminata da un tecnico autorizzato dal costruttore.

6.13 GUIDA DELLA MACCHINA

Modello AC 230V Collegare alle rete il cavo di alimentazione ( Foto B - 1 ) tramite una prolunga. Azionare l’interruttore generale ( Foto A - 1 ) sulla posizione ON. Azionare l’interruttore di accensione della spazzola ( Foto A - 2 ) ( ! ) la spazzola inizierà a girare solo azio- nando la leva di comando ( Foto B - 5 ). Azionare l’interruttore di accensione dell’aspirazione ( Foto A - 3 ). Abbassare il gruppo aspirante tramite la leva di sol- levamento del tergipavimento ( Foto B - 3 ), ab- bassare la testata lavante tramite la leva di sollevamento ( Foto B - 2 ). Eseguire il lavaggio del pavimento, procedendo len- tamente in avanti tirando la leva di comando ( Foto B - 4 ) per azionare la spazzola; al rilascio della leva di comando la rotazione della spazzola si interrom- perà dopo alcuni secondi. Per regolare il flusso di uscita della soluzione detergente bisogna agire sul coperchio del filtro ( Foto Q - 1 ); avvitando il coperchio tra- sparente si aumenta la quantità del flusso, mentre svitando il coperchio si riduce il flusso. Ricordarsi di sollevare il tergipavimento prima di re- trocedere per evitare guasti al tergipavimento. Modello DC 24V senza trazione Verificare la connessione del connettore batterie, posto sul retro della macchina sotto il pannello co- mandi ( Foto D - 7 ). Inserire e girare la chiave di accensione ( Foto D - 1 ). Dal pannello comandi, controllare lo stato di carica delle batterie ( Foto C - 3 ); Azionare l’interruttore di accensione della spazzola ( Foto C - 1 )

) la spazzola inizierà a girare solo dopo aver azionando la leva di comando ( Foto D - 2 ). Azionare l’interruttore di accensione dell’aspirazione ( Foto C - 2 ). Aabbassare il gruppo aspirante tramite la leva di sollevamento del tergipavimento ( Foto D - 4 ), ab- bassare la testata lavante tramite la leva di solleva- mento ( Foto D - 3 ). Eseguire il lavaggio del pavimento, procedendo len- tamente in avanti tirando la leva di comando ( Foto D - 2 ) per azionare la spazzola; al rilascio della leva di comando la rotazione della spazzola si interrom- perà dopo alcuni secondi. 22Per regolare il flusso di uscita della soluzione detergente bisogna agire sul coperchio del filtro ( Foto Q - 1 ); avvitando il coperchio tra- sparente si aumenta la quantità del flusso, mentre svitando il coperchio si riduce il flusso. Ricordarsi di sollevare il tergipavimento prima di re- trocedere per evitare guasti al tergipavimento. Modello DC 24V con trazione Verificare la connessione del connettore batterie, posto sul retro della macchina sotto il pannello co- mandi ( Foto F - 8 ). Inserire e girare la chiave di accensione ( Foto F - 1 ). Dal pannello comandi, controllare lo stato di carica delle batterie ( Foto E - 1 ) e, se sufficiente, sele- zionare la velocità di marcia desiderata ( Foto E - 3, E - 4 ). Azionare l’interruttore di accensione della spazzola ( Foto E - 5 ) ( ! ) la spazzola inizierà a girare solo dopo aver azionando la leva di comando della tra- zione ( Foto F - 2 ). Azionare l’interruttore di accensione dell’aspirazione ( Foto E - 6 ). Abbassare il gruppo aspirante tramite la leva di co- mando del tergipavimento ( Foto F - 4 ), abbassare la testata lavante tramite la leva di comando ( Foto F - 3 ). Eseguire il lavaggio del pavimento procedendo in avanti tirando la leva di comando della trazione ( Foto F - 2 ) verso l’alto o spingere tale leva verso il basso per retrocedere; al rilascio della leva di co- mando si interromperà la trazione e la rotazione della spazzola si interromperà dopo alcuni secondi. Per regolare il flusso di uscita della soluzione detergente bisogna agire sul coperchio del filtro ( Foto Q - 1 ); avvitando il coperchio tra- sparente si aumenta la quantità del flusso, mentre svitando il coperchio si riduce il flusso. Ricordarsi di sollevare il tergipavimento prima di re- trocedere per evitare guasti al tergipavimento.

Liberare la superficie da trattare (con strumenti ido- nei quali aspiratori, spazzatrici, ecc.) da ogni resi- duo solido libero. Se non si procede con questa operazione preliminare, lo sporco solido potrebbe impedire il corretto funzionamento del tergipavi- mento, compromettendo la perfetta asciugatura. Questa macchina deve essere guidata esclusiva- mente da personale addestrato.

6.14.2 CONTROLLO STATO DI CARICA DELLA

BATTERIA La sequenza di luci dell’indicatore di stato di carica ( Foto C - 3, E - 1 ) si spegne progressivamente fino all’esaurimento della carica della batteria. Quando si accende la luce rossa ( Foto C - 3C, E - 1C ), spe- gnere il motore spazzole, chiudere l’erogazione so- luzione, terminare eventualmente di asciugare il piccolo residuo umido e portarsi presso il luogo del caricabatterie per procedere alla ricarica della bat- teria. ( ! ) Le batterie si possono danneggiare irri- mediabilmente se il livello di carica residua si riduce troppo (vedere il manuale di uso della batteria), non forzare la scarica della batteria oltre i limiti fissati dalle sicurezze, spegnendo e riaccendendo la chiave od in nessun altro modo.

Lavaggio ed asciugatura in un unico passaggio. Preparare la macchina come descritto precedente- mente e utilizzarla come descritto nel paragrafo

(☞) Mai utilizzare la macchina senza soluzione de- tergente, si potrebbe danneggiare il pavimento.

Lavaggio ed asciugatura in diversi passaggi. Preparare la macchina come descritto precedente- mente. Prima operazione: Eseguire il lavaggio come descritto nel paragrafo

6.13 senza però procedere all’asciugatura del pa-

vimento. Lasciare che la soluzione detergente faccia effetto sullo sporco, secondo quanto indicato nelle informazioni relative al detergente uti- lizzato. Seconda operazione: Procedere come spiegato nel paragrafo precedente del “Lavaggio Diretto” (6.14.3) per procedere anche con l’asciugatura del pavimento.

) Mai utilizzare la macchina senza soluzione de- tergente, si potrebbe danneggiare il pavimento.

6.14.5 OPERAZIONI POST LAVAGGIO

Chiudere l’erogazione del detergente. Sollevare il piatto spazzola e spegnere il motore della spazzola. Dopo aver asciugato completamente la superficie da eventuali leggere tracce d’acqua, attendere qualche secondo, poi sollevare il tergipavimento e spegnere il motore d’aspirazione. Dirigersi verso un punto adatto di scarico dei ser- 23batoi; svuotare e pulire i serbatoi (vedere il para- grafo 6.11). Spegnere la macchina con la chiave e toglierla dal quadro. Procedere, se necessario, alla ricarica della batteria (vedere il paragrafo relativo).

7. INFORMAZIONI MANUTENZIONE

() Girare la chiave, toglierla dal quadro comandi e scollegare il connettore batteria dal cablaggio della macchina. (☞) Far eseguire gli interventi sull’impianto elet- trico e tutte le operazioni di manutenzione e ripa- razione (particolarmente quelle non esplicitamente descritte in questo manuale) solo a centri assi- stenza autorizzati o a personale tecnico specializ- zato esperto nel settore e nelle rilevanti norme di sicurezza. La regolarità della manutenzione sulla macchina, seguendo attentamente le indicazioni del costrut- tore, garantisce un migliore rendimento ed una maggiore durata della macchina.

Scaricare i due serbatoi come descritto nei relativi paragrafi. Rimuovere lo sporco solido riempiendo e scaricando i serbatoi fino all’effettiva eliminazione di tutto lo sporco: utilizzare per l’operazione un tubo di lavag- gio o simili. ( ! ) Acqua calda oltre i 50°, idropulitrice ad alta pressione o spruzzi troppo violenti pos- sono danneggiare i serbatoi e la macchina. Lasciare i tappi dei serbatoi aperti (solo con mac- china a riposo), in modo che possano asciugarsi ed evitare così il formarsi di cattivi odori.

7.2 TUBO DI ASPIRAZIONE

Staccare il tubo d’aspirazione dal tergipavimento ( Foto N - 3 ) Ora è possibile lavare e liberare il tubo da ostru- zioni. Infilare saldamente il tubo sul corpo del tergipavi- mento.

) Non maneggiare il tergipavimento a mani nude, indossare guanti ed ogni indumento protet- tivo adatto per l’operazione. Staccare il tergipavimento dalla macchina e pulirlo sotto acqua corrente con una spugna o una spaz- zola. Controllare l’efficacia ed il consumo delle lame a contatto con il pavimento. Queste hanno il compito di raschiare la pellicola di detergente ed acqua sul pavimento ed isolare la porzione di superficie per ottenere la massima depressione del motore di aspirazione: in questo modo l’asciugatura della macchina è perfetta. Lavorando continuamente in questo modo, lo spigolo vivo della lamina tende ad arrotondarsi o deteriorarsi, compromettendo la per- fetta asciugatura, per questo occorre sostituire le lame del tergipavimento. Per sostituire le lame consumate, seguire il para- grafo relativo, girare le lame per consumare gli altri spigoli vivi o montarne altre nuove.

Rimuovere e pulire le spazzole o i dischi trascinatori. ( ! ) Controllare attentamente che non ci siano in- castrati corpi estranei come parti metalliche, viti, trucioli o corde e simili, per evitare di danneggiare il pavimento e la macchina. Verificare la planarità di lavoro delle spazzole (con- trollare se si è verificato un consumo irregolare sulle spazzole o sui dischi abrasivi) Utilizzare solamente accessori suggeriti dal costrut- tore, altri prodotti possono compromettere la sicu- rezza.

Per pulire il corpo esterno della macchina, utilizzare una spugna od un panno, aiutandosi, se necessario con una spazzola morbida per vincere lo sporco ostinato. La superficie antiurto della macchina è ru- gosa per evitare di evidenziare graffi procurati du- rante l’utilizzo, tuttavia questa soluzione non facilita l’asportazione di macchie persistenti sulla superfi- cie. È vietato l’utilizzo di macchine a vapore, di tubi con acqua corrente o idropulitrice.

Batterie PB-ACIDO Eseguire le operazioni di manutenzione in accordo con le istruzioni del costruttore e con tutte le indi- cazioni qui espresse. Lasciare scoperte (non completamente immerse nella soluzione acida) le piastre degli elementi pro- cura una rapida ossidazione e compromette irrime- diabilmente la funzionalità dell’elemento. La tracimazione di soluzione acida può corrodere la macchina. Utilizzare caricabatteria suggeriti dal costruttore e comunque adatti al tipo di batteria da caricare. Ricaricare le batterie sempre in stanze ben venti- late, esiste il rischio di esplosione! L’utilizzo di batterie al Gel o senza manutenzione è molto consigliato. Batterie GEL Eseguire le operazioni di manutenzione in accordo con le istruzioni del costruttore e con tutte le indi- cazioni qui espresse. Utilizzare solamente caricabatterie suggeriti dal co- struttore.

7.7 DISGIUNTORI TERMICI

24La macchina è dotata di protezioni elettriche dei principali organi di funzionamento per evitare co- stosi guasti. Sono ovvero presenti disgiuntori termici per la sal- vaguardia del motore trazione ove previsto, e per il motore spazzola. Quando uno di questi interruttori interviene auto- maticamente, per riattivare la funzionalità disabili- tata è sufficiente premere a fondo l’interruttore scattato. L’intervento dei disgiuntori termici, specie nelle prime settimane di vita della macchina, potrebbe non avere effettive origini da malfunzionamento della macchina, tuttavia occorre far controllare da un tecnico specializzato il corretto funzionamento del dispositivo in oggetto qualora il relativo di- sgiuntore continui ad intervenire.

Per tutte le operazioni qui descritte fare riferimento alle istruzioni ed avvertenze dettagliate nei relativi paragrafi.

7.8.1 OPERAZIONI GIORNALIERE

Smontare e controllare la spazzola o il disco trasci- natore (con il disco abrasivo montato). Verificare che non ci siano elementi estranei che impediscono il movimento o l’efficacia di tutti gli organi di pulizia. Controllare il tergipavimento: pulire le lame e veri- ficarne l’integrità/usura; Se le batterie utilizzate sono al Pb-Acido, eseguire attentamente le operazioni segnalate dal costrut- tore di batterie. Procedere alla ricarica delle batterie.

7.8.2 OPERAZIONI SETTIMANALI

Controllare ed eventualmente sostituire il para- spruzzi. Controllare attentamente il profilo delle lame del tergipavimento, sostituirle se necessario. Controllare che tubi ed i condotti di aspirazione non siano intasati. Pulire a fondo i serbatoi soluzione e di recupero. Per i modelli con batteria al Pb-Acido: controllare il livello dell’elettrolito in tutti gli elementi e rabboc- care con acqua distillata, se necessario. Fare riferi- mento alle dettagliate indicazioni del costruttore delle batterie. Sollevando il coperchio del vano del filtro di aspira- zione, verificare la presenza di liquidi ed, eventual- mente, farla defluire nel serbatoio recupero.

7.8.3 OPERAZIONI AD INTERVALLI ESTESI

Nonostante la macchina sia stata costruita con ri- gore e sia conforme ai più severi test qualitativi, i componenti elettrici e meccanici sono inevitabil- mente soggetti all’usura ed all’invecchiamento dopo lunghi periodi di utilizzo. Per operare in sicurezza e senza inconvenienti, sug- geriamo di far controllare attentamente la Vostra macchina da un nostro centro assistenza tecnica autorizzato (o da uno specialista del settore fami- liare con tutte le rilevanti norme di sicurezza con- tenute in questo manuale), ogni anno. Interventi di questo tipo potranno risultare neces- sari con più frequenza, qualora la macchina lavori in particolari/difficili situazioni e/o non sia stata cor- rettamente mantenuta.

7.9 RICAMBI CONSIGLIATI

Sarete in grado di ottenere sempre il massimo della redditività dalla Vostra macchina tenendo sempre a disposizione il materiale di consumo più comune e programmando manutenzioni ordinarie e straordi- narie. Per l’elenco di questi ricambi fare riferimento al proprio rivenditore.

8. CONTROLLO DI ESERCIZIO

Queste indicazioni servono per capire le cause di alcuni problemi a fronte di determinati tipi di in- convenienti; per il tipo di azione da eseguire si prega comunque di far riferimento alle sezioni spe- cifiche sottostanti.

8.1 LA MACCHINA NON FUNZIONA

La chiave non è inserita o correttamente girata. ☺Inserire e girare la chiave in posizione “1” o di macchina accesa. Il connettore della batteria è staccato o mal col- legato al connettore del cablaggio principale. ☺ Collegare saldamente i due connettori. La macchina si sta ricaricando. ☺Terminare la ricarica. Le batterie sono scariche. ☺ Ricaricare le batterie.

8.2 LA MACCHINA NON AVANZA

La leva di comando della trazione è in posizione neutra ☺Selezionare una direzione di marcia tirando la leva verso l’alto o verso il basso L’inclinazione del pavimento è troppo elevata ☺ Spingere manualmente la macchina al nuovo li- vello. E’ intervenuta la protezione termica (generale) del/i motore/i di trazione ☺ Fermare la macchina, lasciarla riposare per 5 mi- nuti. Le batterie sono scariche. ☺ Ricaricare le batterie.

8.3 NON GIRA LA SPAZZOLA

Non è selezionato l’interruttore del motore spaz- zola. ☺ Premere il pulsante per attivare la spazzola. E’ intervenuta la protezione termica del motore della spazzola, il motore si è surriscaldato. ☺ Verificare il motivo (corde o simili che impedi- 25scono il movimento, superfici eccessivamente scon- nesse, ecc.) e premere il disgiuntore di ripristino. Il relè del motore od il motore delle spazzole è guasto ☺ Farlo sostituire.

8.4 NON SCENDE O SCENDE TROPPO POCA

SOLUZIONE DETERGENTE Il serbatoio soluzione è vuoto. ☺ Riempire il serbatoio soluzione, dopo aver svuo- tato il serbatoio di recupero. La leva di regolazione di flusso è chiusa o quasi- chiusa. ☺ Regolare / aumentare il flusso di uscita soluzione come desiderato. Il filtro della soluzione detergente è ostruito in qualche punto. ☺ Liberare il condotto rimuovendo lo sporco.

8.5 MANCA ASPIRAZIONE

Il tubo di aspirazione non è collegato al tergipa- vimento. ☺ Collegarlo correttamente Il tubo di aspirazione, il condotto del tergipavi- mento sono intasati. ☺ Liberare e pulire i condotti da ogni ostruzione. Il motore di aspirazione è spento. ☺ Attivarlo. Il serbatoio di recupero è pieno. ☺ Svuotarlo. Il motore di aspirazione non riceve l’alimenta- zione elettrica o è bruciato. ☺ Verificare i collegamenti e, nel secondo caso, fare sostituire il motore.

8.6 POCA ASPIRAZIONE

Il coperchio del serbatoio di recupero non è stato serrato saldamente. ☺ Serrarlo saldamente. Il tappo del tubo di scarico del serbatoio di recu- pero non è chiuso perfettamente. ☺ Chiuderlo correttamente. Il tubo di aspirazione, il condotto del tergipavi- mento od il vano di ispezione sono intasati. ☺ Liberare e pulire i condotti da ogni ostruzione.

8.7 IL MOTORE SPAZZOLA O IL MOTORE

ASPIRAZIONE NON SI FERMANO

☺ Fermare la macchina interrompendo l’alimenta- zione generale staccando il connettore principale della batteria e contattare il servizio tecnico.

Le lame del tergipavimento sono usurate o tra- scinano sporco solido. ☺ Sostituirle o pulirle. La regolazione del tergipavimento non è corretta, l’avanzamento deve essere esattamente perpendi- colare alla direzione di marcia. ☺ Procedere alla regolazione del tergipavimento. Il tubo di aspirazione, il condotto del tergipavi- mento sono intasati. ☺ Liberare e pulire i condotti da ogni ostruzione.

8.9 IL CARICABATTERIE NON FUNZIONA

Non parte la ricarica della batteria. ☺ Controllare che il caricabatteria sia effettiva- mente collegato alla batteria. Consultare il manuale del caricabatteria.

8.10 LE BATTERIE NON SI CARICANO O NON

MANTENGONO LA CARICA. Le batterie sono nuove e non danno il 100% delle prestazioni attese. ☺ L’accumulatore raggiunge il massimo delle pre- stazioni dopo 20-30 cicli di ricarica completi. L’elettrolito è evaporato e non copre completa- mente le piastre. ☺ Controllare il manuale uso e manutenzione del costruttore delle batterie. Vi sono vistose differenze di densità fra i vari ele- menti ☺ Sostituire la batteria danneggiata. Consultare sempre il manuale di uso e manuten- zione delle batterie e del caricabatterie, se non si ri- solve il problema, contattare il servizio tecnico autorizzato. Il costruttore NON potrà essere d’aiuto a pro- blemi causati dall’utilizzo di batterie e cari- cabatterie non forniti direttamente.
