MANUALE UTENTE DNV20AB DIMPLEX

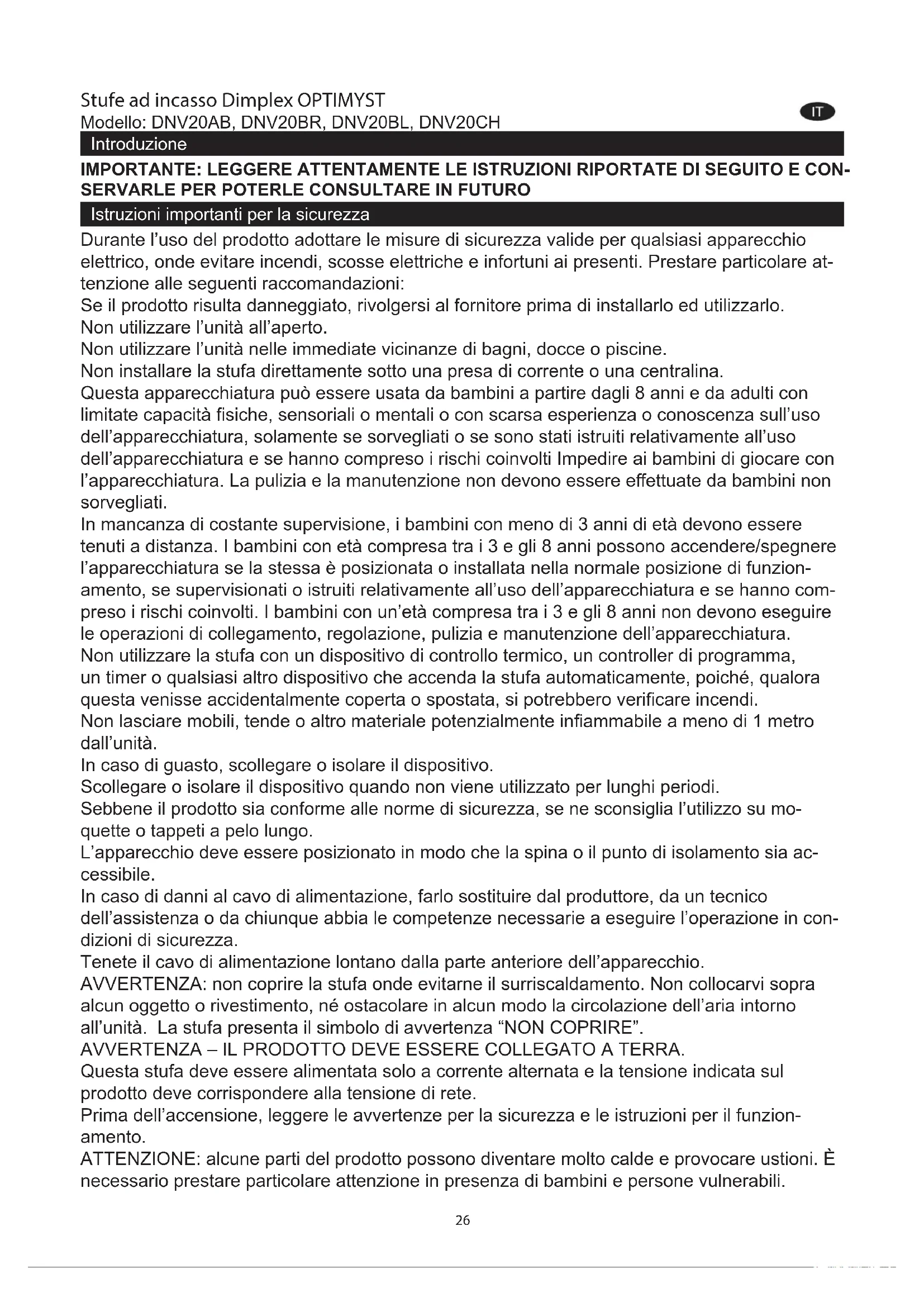

Istruzioni importanti per la sicurezza

Durante l'uso del prodotto adottare le misure di sicurezza valide per qualsiasi apparecchio elettrico,onde evitare incendi, scosse elettriche e infortuni ai presenti.Prestare particolare attenzione alle seguenti raccomandazioni:

Se il prodotto risulta danneggiato, rivolgersi al fornitore prima di installarlo ed utilizzato. Non utilizzato l'unità all'aperto.

Non utilizzare l'unità nelle immediate vicinanze di bagni, docce o piscine.

Non installare la stufa direttamente sotto una presa di corrente o una centralina.

Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti Impedire ai bambini di giocare con l'apparecchiatura. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.

In mancanza di costante supervisione, i bambini con meno di 3 anni di età devono essere tenuti a distance. I bambini con è compresa tra i 3 e gli 8 anni possono accendere/spegnere l'apparecchiatura se la stessa è posizionata o installata nella normale posizione di funzionamento, se supervisionati o struiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti. I bambini con un'è compresa tra i 3 e gli 8 anni non devono eseguire le operazioni di collegamento, regolazione, pulizia e manutenzione dell'apparecchiatura.

Non utilizzato la stufa con un dispositivo di controllo termico, un controller di programma, un timer o qualsiasi altri dispositivo che accenda la stufa automaticamente, poiché, qualora但这a venisse accidentallymente coperta o spostata, si potrebbero verificare incendi.

Non lasciare mobili, tende o altri materiale potenzialmente inflammabile a meno di 1 metro dall'unità.

In caso di guasto, scollegare o isolare il dispositivo.

Scollegare o isolare il dispositivo quando non viene utilizzato per lunghi periodi.

Sebbene il prodotto sia conforme alle norme di sicurezza, se ne sconsiglia l'utilizzo su moquette o tappeti a pelo lungo.

L'apparecchio deve essere posizionato in modo che la spina o il punto di isolamento sia accessibile.

In caso di dati al cavo di alimentazione, farlo sostituire dal produttore, da un technique dell'assistenza o da chiunque abbia le competenze necessarie a eseguire l'operazione in condizioni di sicurezza.

Tenete il cavo di alimentazione lontano alla parte anteriore dell'apparecchio.

AVVERTENZA: non copire la stufa onde evitarne il surriscaldamento. Non collocarvi sopra alcun oggetto o rivestimento, né ostacolare in alcun modo la circolazione dell'aria intorno all'unità. La stufa presente il symbolo di avvertenza "NON COPRIRE".

AVVERTENZA - IL PRODOTTO DEVE ESSERE COLLEGATO A TERRA.

Questa stufa deve essere alimentata solo a corrente alternata e la tensione indicata sul prodotto deve correpondere alla tensione di rete.

Prima dell'accensione, leggere le avvertenze per la sicurezza e le istruzioni per il funzionamento.

ATTENZIONE: alcune parti del prodotto possono diventare molto calde e provocare uszioni. É necessario prestare particolare attenzione in presenza di bambini e persone vulnerabili.

Informazioni Tecniche :

Modello N.: DNV20AB, DNV20BR, DNV20BL, DNV20CH

Emissione di calore 230V 240V
Emissione di calore nominale PNom		1.8 - 2.0 kW
Emissione di calore minima Pmin		1.0 - 1.1 kW
Emissione di calore continua maxima Pmax,c		1.8 - 2.0 kW
Consumo di elettricità ausiliaria 0.0 0.0		kW
In modalità standby el	SB	0.45 - 0.48	W

con controllo della temperatura ambiente a termostato meccanico.

Informazioni preliminari.

Rimuovere con cautela il prodotto dall'imballaggio e conservare l'imballaggio per un eventuale trasloco o necessità di riconsegnare la stufa al fornitore.

La stufa è dotata di un "effetto fiamma" indipendente dall'émissione di calore, che può essere utilizzato in agli periodo dell'anno.

L'effetto fiamma da solo richiede poca elettricità.

La stufa è progettata per essere incassata in un vano per caminetto di larghezza parla 407 mm o 457 mm e di altezza parla a 559 mm oppure per l'installazione come struttura autonoma - consultare anc h la sezione "Istruzioni per I'installazione".

Un ventola da 2 kw nascosta nel tettuccio della stufa riscalda l'ambiente quando la temperatura si abbassa. Un Interruttore consente di impostare il riscaldamento su un livello medio o massimo. Assicurarsi di Maintainere una distanza di 1 metro tra il lato anteriore della stufa ed eventuali oggetti circostanti quali mobili, tende o altro.

Al fine di ridurre la perdita di calore ed evitare che spifferi infliscano sul funzionamento della stufa a incasso, consigliamo di sigillare la canna fumaria.

Prima di collegare la stufa all'alimentazione, verificare che la tensione di rete corrisponda alla tensione indicata sul prodotto.

Note: Se l'ambiente in cui viene usata la stufa è particolaremente silenzioso, è possibile percepire il rumore dell'effetto fiamma in funzione. Si tratta di un fenomeno del tutto normale che non deve suscitare preoccupazione.

Connessione elettrica.

AVVERTENZA -IL PRODOTTO DEVE ESSERE COLLEGATO A TERRA.

Qesta stufa deve essere alimentata solo a corrente alternata e la tensione indicata sul prodotto deve corrispondere alla tensione di rete.

Prima dell'accensione, leggere le avventenze per la sicurezza e le istruzioni per il funzionamento.

CONSERVARE LA PRESENTE GUIDA PER L'UTENTE PER POTERLA CONSULTARE IN FUTURO

Usare esclusivamente acqua di rubinetto filtrata per questo apparecchio.

Accertarsi sempre che l'apparecchio appoggi su una superficie pianà.

Se si preve de non utilizzare l'apparecchio per più di 1 settimana, svuotare la vasca di raccolta e il serbatoio dell'acqua e asciugare la vasca.

Una volta installato, non spostare l'apparecchio né appoggiarlo sul dorso perché ave vuotato la vasca di raccolta e il serbatoio dell'accua.

Il serbatoio dell'acqua, la vasca di raccolta, il coperchio della vasca di raccolta, il tappo del serbatoio e i filtri dell'aria devono essere puliti una volta agli una settimana, in particolare nelle zone con acqua dura.

L'apparecchio non deve mai essere utilizzato se lelampadine non funzionano.

Lelampadine devono essere controllate periodicamente come descripto nel par. "Manutenzione" e "Sostituzione delle lampadine".

Istruzioni per l'installazione

Prima di installare l'apparecchio in un camino existente, consigliamo di:

1. Far pulire il camino da uno spazzacamino qualificato.
2. Far bloccare la canna fumaria.

Questa operazione è importante al fine del funzionamento efficace della stufa e riduce la dispersione del calore nel camino.

Installazione.

Accertarsi di aver rimioso tutti gli elementi dell'imballaggio (leggere con attenzione le etichette di avventenza). Conservare tutti i materiali di imballaggio per eventuale necessità futura, ad esempio in caso di trasporto o restituzione dell'apparecchio al fornitore.

Per installare l'apparecchio:

1. Pulire la zona in cui verrà installata la stufa; ad esempio rimuovere i residui di cenere di un caminetto esistente.
2. Usare i due supporti regolabili sul retro dell'apparecchio per accertarsi che la stufa sia a livello.
   3.Accertarsi che I'unita sua accesa OFF.
3. Tenere la stufa ai lati e posizionarla con attenzione. Collegare la stufa a una presa da 13 amp/240 volt. Accertarsi che il cavo di ali

mentazione non sia intrappolato sotto la stufa, in quanto potrebbe danneggiarsi.

Prima di usare i comandi manuali, riempire il serbatoio dell'acqua (vedere "Manutenzione", "Riempimento del serbatoio dell'acqua").

Comandi manuali.

I comandi manuali OPTIMYST sono collocati在整个 coperchio a cerniera. Sollevare il tettuccio per accedere ai comandi (vedere Fig. 2) per la posizione dei comandi manuali).

Interruttore "A": comanda l'alimentazione elettrica della stufa.

Nota: Questo interruptore delve essere in posizione "ON"(I) se si desidera utilizzare la stufa con o penza calore.

Interruttore "B":- premere una volta per attivare l'effetto fiamma. L'attivazione viene segnalata dall'emissione di un beep. Sebbene le lui principali si attivino immediatamente, saranno necessari altri 30 secondi prima dell'avviamento delle effetto fiamma.

Premere nuovamente per impostare I'effetto fiamma e il riscaldamento medio. L'attivazione verrà indicata dall'emissione di due segnali acustici.

Premere nuovamente per impostare l'effetto fiamma e il riscaldamento massimo. L'attivazione verrà segnalata dall'emissione di tre segnali acustici.

Premere nuovamente tornare al solo effetto fiamma. Verra segnalato dall'emissione di un beep.

Premere per impostare la stufa in modalita standby. Verra segnalato dall'emissione di un beep.

Manopola di controlo "C":- comanda l'impostazione del termostato.

Ruotando la manopola di controllo in senso antiorario, la temperatura diminuise, ruotandola in senso orario la temperatura aumenta.

Manopola di controlo "D":- controla l'intensità dell'effetto fiamma.

Ruotando manopola di controllo in senso antiorario l'effetto fiamma aumenta, ruotandola in senso orario l'effetto fiamma diminuirà.

Quando I'acqua nel serbatoio e nella vasca di raccolta si esaurisce, le lampadine principali si spengono. Vedere le istruzioni in 'Manutenzione', Riempimento del serbatoio dell'acqua'. Una volta terminata esta procedura, le lampadine principali si accendono, ma sare necessario attendere 30 secondi prima le fiamme appaiano nuovamente.

Impostazione del termostato

Collegare e accendere la stufa al massimo. Ruotare la manopola di controlo "C"completamente in senso orario (impostazione max della temperatura), cosi da riscaldare rapidamente la stanza. Quando si è ottenuta la temperatura desiderata, girare la manopola del termostato in senso contrario finché non si sente scattare il termostato. La stufa mantiene la temperatura dell'ambiente al livello selezionato.

Note: Se con il termostato impostato su un valore basso la stufa non si accende, è possible che la temperatura dell'ambiente si maggiore dell'impostazione del termostato.

Interruttori di sicurezza termici

L'airertermo e dotato di un interruttore di sicurezza termico per la prevenzione di danni dovuti al surriscaldamento. Questo pue verificarsi se l'uscita dell'aria calda viene ostruita in qualsiasi modo o se la canna fumaria non è stata bloccata in modo efficace. Se scatta l'interruttore di sicurezza, scollegare la stufa alla presa e attendere 10 minuti prima di ricollegarla. Prima di riaccendere la stufa rimuovere eventuali ostruzioni che possano occludere l'uscita dell'aria calda, quando riprendere il normale funzionamento.

Attenzione: per evitare il rischio di una reimpostazione involontaria dell'interruttore di sicurezza, l'apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, come ad esempio un timer, né deve essere collegato a un interrottore che viene regolarmente acceso e spento alla compagnia che eroga l'elettricità.

Suggerimenti per l'uso dell'apparecchio.

1. L'effetto fiamma e fumo di Opti-myst dura circa 9 ore quando il prodotto viene acceso con regolazione sulla fiamma masima e circa 12 ore se regolato al minimo. Queste durate sono puramente indicative e disponono variare.
2. Non inclinare o spostare la stufa quando è presente dell'acqua nel serbatoio o nella vaschetta.
3. Accertarsi che la stufa sia collocata su una superficie pianà.
4. La manopola di controllo della fiamma "D" (Fig. 2) più essere ruetata versus l'alto o il basso per creare un effetto più realistico.
5. Talvolta le fiamme hanno un aspetto più realistico quando la manopola di controllo della fiamma è ruotata verso il basso.
6. Dare un po'di tempo al generatore di fiamma per reagire alle modifiche effettuate sulla manopola di controllo della fiamma.

Manutenzione

AVVERTENZA: SCOLLEGARE SEMPRE L'ALIMENTAZIONE DI RETE PRIMA DI AVVIARE QUALSIASI INTERVENTO DI MANUTENZIONE.

Sostituzione delle lampadine.

Se del fumo appeare grigio o incolore, è possibile che una o più lampadine siano guaste.

Per verificare la presenza di lampadine guaste procedere come segue:

1. Lasciando l'effetto fiamma attivo, sollevare il piano del combustibile e il serbatoio dell'acqua (vedere Fig. 3).

2. Dovrebbe essere possibile vedere le lampadine con l'ugello (vedere Fig. 4) in posizione e osservare quella che deve essere sostituita.

3. Mettere l'interruttore "A" in posizione "OFF" e scollegare la stufa alla corrente.

4. Attendere 20 minuti per consentire alle lampadine di raffreddarsi prima di rimuoverle.
5. Rimuovere la vasca di raccolta come descripto nella sezione Pulizia.
6. Rimuovere la lampadina guasta sollevandola delicatamente verso l'alto sganziando i perni dal portalampada (vedere Fig. 4 e 4a). Sostituire con una lampadina colorata OPTIMYST, 12 V, 50 W, base Gu 5,3, angolo del raggio 8^ (acquistare le lampadine sostitutive su www.dimplex.co.uk alla sezione "After Sales Service" dove sono contenuti i dettagli sull'acquisto delle lampadine).
7. Inserire delicatamente i due perni della nuova lampadina nei due fori del portalampada. Spingere saldamente in posizione (vedere Fig. 4 e 4a).
8. Sostituire la vasca di raccolta, I'ugello, il serbatoio dell'acqua e il piano del combustibile.
   9.Accendere l'alimentazione.

Riempimento del serbatoio dell'accua.

Quando il serbatoio dell'acqua è vuoto, l'effetto fumo si interrompe e si odono due beep, attuare la seguente procedura.

1. Premere l'interruttore "A" su (0) (vedere Fig. 2).
2. Sollevare delicatamente il piano del combustibile e metterlo da parte facendo attenzione (vedere Fig. 3).
3. Rimuovere il serbatoio dell'acqua sollevandolo versus l'alto e versus l'esterno.
4. Collocare il serbatoio dell'acqua in un lavandino e rimuovere il tappo ruotandolo in senso antiorario (vedere Fig. 5).
5. Riempire il serbatoio con acqua di rubinetto filtrata. Questo è necessario per prolungare la vita dell'unità che produce la fiamma e il fumo.

L'acqua deve essere filtrata mediante un comune sestma di filtraggio dell'acqua domestica e il filtro deve essere sostituito regolarmente.

1. Riavvitare il tappo, non stringere effcessivamente.
2. Rimettere il serbatoio nella vasca di raccolta, con il tappo rivolto verso il basso e il lato piatto del serbatoio rivolto verso l'esterno.
3. Rimettere delicatamente il piano del combustibile in posizione.
4. Premere l'interruttore "A" su "ON" (I)(vedere Fig. 2).

Pulizia.

AVVERTENZA - SCOLLEGARE SEMPRE L'ALIMENTAZIONE DI RETE PRIMA DI PULIRE LA STUFA.

Si raccomanda di pulire i seguenti componenti agli settimana, soprattutto in zone con acqua duraserbatoio dell'acqua, vasca di raccolta, ugello, tappo del serbatoio e guarnizione, filtro dell'aria.

Per pulire il coro dell'unità, usare un panno morbido per la polvere; non utilizzare in alcun caso detergenti abrasivi. Per rimuovere l'accumulo di polvere o lanugine, pulire di tanto in tanto la griglia di mandata della ventola con l'accessorio a spazzola morbida di un aspirapolvere.

Serbatoio dell'acqua

1. Rimuovere il serbatoio dell'acqua come descripto prima, metterlo nel lavandino e vuotare l'acqua.
2. Usando la spazzola fornita sfregare con delicatezza le superfici interne del tappo facendo particolare attenzione all'anello di gomma della scanalatura esterna e alla quarizione in gomma centrale.
3. Mettere una piccola quantità di detergente nel serbatoio, chiudere con il tappo e agitare bene, quindi sciacquare finché non è stata rimossa agli traccia di detergente.
4. Riempire solo con acqua filtrà di rubinetto, rimettere il tappo, non stringereccessivamente.

Vasca di raccolta

1. Premere l'interruttore "A" su "OFF" (0).
2. Sollevare delicatamente il piano del combustibile e metterlo a terra facendo attenzione (vedere Fig. 3).
3. Rimuovere il serbatoio dell'acqua sollevandolo verso l'alto.
4. Scollegare il connettore elettrico, situato sul lato posteriore della vasca di raccolta (vedere Fig. 6).
5. Sbloccare le alette di bloccaggio della vasca di raccolta sulla destra esegendo una rotazione a 90^ , in quello modo la vasca cui è esserepletamente sollevata alla sua posizione (vedere Fig. 6).
6. Sollevare delicatamente il gruppo della vasca di raccolta, facendo attenzione a non inclinarlo in modo da non far fuoriuscire l'acqua. Collocare il gruppo in un lavandino.
7. Sbloccare le alette di bloccaggio della vasca di raccolta sulla sinistra esuguendo una rotazione a 90^ , quando aprire l'ugello sollevandolo (vedere Fig. 4).
8. Estrarre il trasduttore e sollevare delicatamente, come migliorato in figura, in modo che il liquido fuoriesca alla vasca di raccolta (vedere Fig. 8).
9. Versare una piccola quantità di detergente nella vasca di raccolta e usando la spazzola fornita, pulire delicatamente tutte le superfici della vasca, quando pulire delicatamente il trasduttore, compresi i dischi di metallo situati nella superficie scanalata superiore (vedere Fig. 9).
10. Una volta pulita, risciacquare accuramente la vasca di raccolta con acqua pulita per rimuovere tutte le traccce di detergente.
11. Pulire la superficie esterna del coperchio della vasca di raccolta con la spazzola quindi sciacquare accuramente con acqua (vedere Fig. 10).
12. Ripetere i passaggi sopra al contrario per rimontare il gruppo.

Filtro dell'aria.

1. Premere l'interruttore "A" su "OFF" (0) (vedere Fig. 2).
2. Sollevare delicatamente il piano del combustibile e metterlo a terra facendo attenzione (vedere Fig. 3).

3. Far scivolare delicatamente il filtro dell'aria verso l'alto fino a farlo uscire dal portafiltero in plastica (vedere Fig. 11).

4. Sciacquare delicatamente con acqua il lavandino e asciugare con un panno di tessuto prima del riposizionamento.

5. Riposizionare il filtro accertandosi che il filtro grosso nero sia rivolto verso il lato anterio della stufa.
6. Riposizionare il piano del combustibile.
7. Premere l'interruttore "A" su "ON" (I) (vedere Fig. 2).

Funzionamento del telecomando

Sul pannello di controlo, affinché il telecommando funzioni, l'interruttore A (vedere Fig. 2) deve essere sulla posizione "ON"(1). Sul telecommando sono presenti 3 pulsanti (vedere Fig. 7). Per poter funzionare correttamente, il telecommando deve essere puntato verso l'effetto di combustione anteriore (vedere Fig. 12). Le funzioni del telecommando sono le seguenti:

Premere una volta per attivaresolo l'effetto fiamma.

Verrà segnalato dall'émissione di un beep.

Premere una volta per attivare Metàcalore ed effetto fiamma.

L'attivazione verràindicata dall'emissione di due segnali acustici.

Premere nuovamente per attivare il calore massimo e l'effetto fiamma.

L'attivazione verrà segnalata dall'emissione di tre segnali acustici.

Standby

Verrà segnalato dall'emissione di un beep.

Riciclaggio.

Al termine della durata funzionale delle apparecchiature elettriche, il prodotto non deve essere smaltito con i rifiuti domestici. Devono invece essere smaltiti nelle apposite strutture. Per informazioni sui servizi di riciclaggio locali, rivolgersi all'amministrazione locale o al proprio rivenditore di fiducia.

Servizio di assistenza clienti.

Il prodotto è garantito per due anni a partire alla data d'acquisto. In quello arco di tempo ci impegniamo a riparare o sostituire il prodotto perché si ha accessato in un way. Per informazioni o assistenza post-vendita su quello prodotto, consultare la garanzia sulla paglia posteriori, in cui è indicato il numero di Telefono del nostro helpdesk. Sono inoltre disponibili parti di ricambio. Conservare la ricevuta o lo scontrino come prova di acquisto.

Brevetto/Domanda di brevetto

I prodotti della linea Optimyst sono tutelati da uno o più dei seguenti brevetti e richieste di brevetto:

Gran Bretagna GB 2402206,GB 2460259,GB 2460453,GB 2418014,GB 2465738,GB 2449925,GB 2465537,GB 2455277

GB1020534.2, GB1020537.5, GB1110987.3

Stati Uniti US 7967690, US 2010299980, US 2011062250, US 2008028648, US 13/167,042

Russia RU2008140317

Europa EP 2029941, EP 2201301, EP 2315976, EP 1787063, EP07723217.1, EP11170434.2, EP 11170435.9

Cina CN 101883953, CN 200980128666.2, CN 101057105, CN 101438104

Richiesta di brevetto internazionale WO 2006027272

Sud Africa ZA 200808702

Messico MX 2008011712

Corea KR 20080113235

Giappone JP 2009529649

Brasile BR P10708894-9

India IN 4122/KOLNP/2008

Nuova Zelanda NZ 571900

Risoluzione dei problemi
Sintomo Causa Azione	correttiva
L'effetto fiamma non parte.	Il cavo della corrente non è collegato.Basso livello dell'accua.II connettore a bassa tensione non è collegato correttamente (vedere Fig. 7).L'unità trasduttore non risiede correttamente nella vasca di raccolta secondo le struzioni fornite nella.	Verificare che la spina si correttamente collegata alla presa della corrente.Verificare che il serbatoio dell'accua sia pieno e che sua presente dell'accua nella vasca di raccolta.Verificare che il connettore sia inserto corretta-mente (vedere Fig. 7).Accertarsi che il trasduttore risieda nel vano sagomato della vasca di raccolta.
L'effetto fiamma è troppo basso.	La manopola di controllo dell'effetto fiamma è posizionata su un livello troppo basso (vedere Fig. 2).II disco in metallo del trasduttore potrebbe es-sere sporco (vedere Fig. 12).II filo dell'Unità trasduttore è sopra il disco di metallo.	Aumentare il livello della fiamma ruotando lentamente la manopola di controllo "D" in senso antiorario (vedere Fig. 2).Pulire il disco di metallo con la spazzola morbida in dotazione (vedere Fig. 12). Vedere "Manuten-zione" per una procedura passo per passo.Indirizzare il filo verso il retro della vasca di rac-colta e accertarsi che risieda nella scanalatura laterale che esce alla vasca.
Durante l'uso dell'unità si produce un odore sgradevole.	Acqua sporca o stagnante.E stata usata acqua di rubinetto non filtrata.	Pulire l'unità come descripto nella sezione Manutenzione.USare solo acqua di rubinetto filtrata.
L'effetto fiamma ha troppo fumo.	L'impostazione dell'effetto fiamma è troppo alta.	Ruotare la manopola di controllo dell'effetto fiamma C in senso orario di circa 1/4 di giro perolta. Dare al generatore di fiamma il tempo di regolarsi alla nuova impostazione (vedere Fig. 2).
Le lampadine principali non funzionano e non c'è né fiamma né fumo.	Non c'è acqua nel serbatoio.Seguire le istruzioni	nella sezioneManutenza, "Riempimento del serbatoio dell'accua".Verificare che la spina sa collegata corretta-mente alla presa e che l'Interruttore "A" Fig. 2 sua nella posizione "ON" (I).
