MANUALE UTENTE SADE10X SAMSON

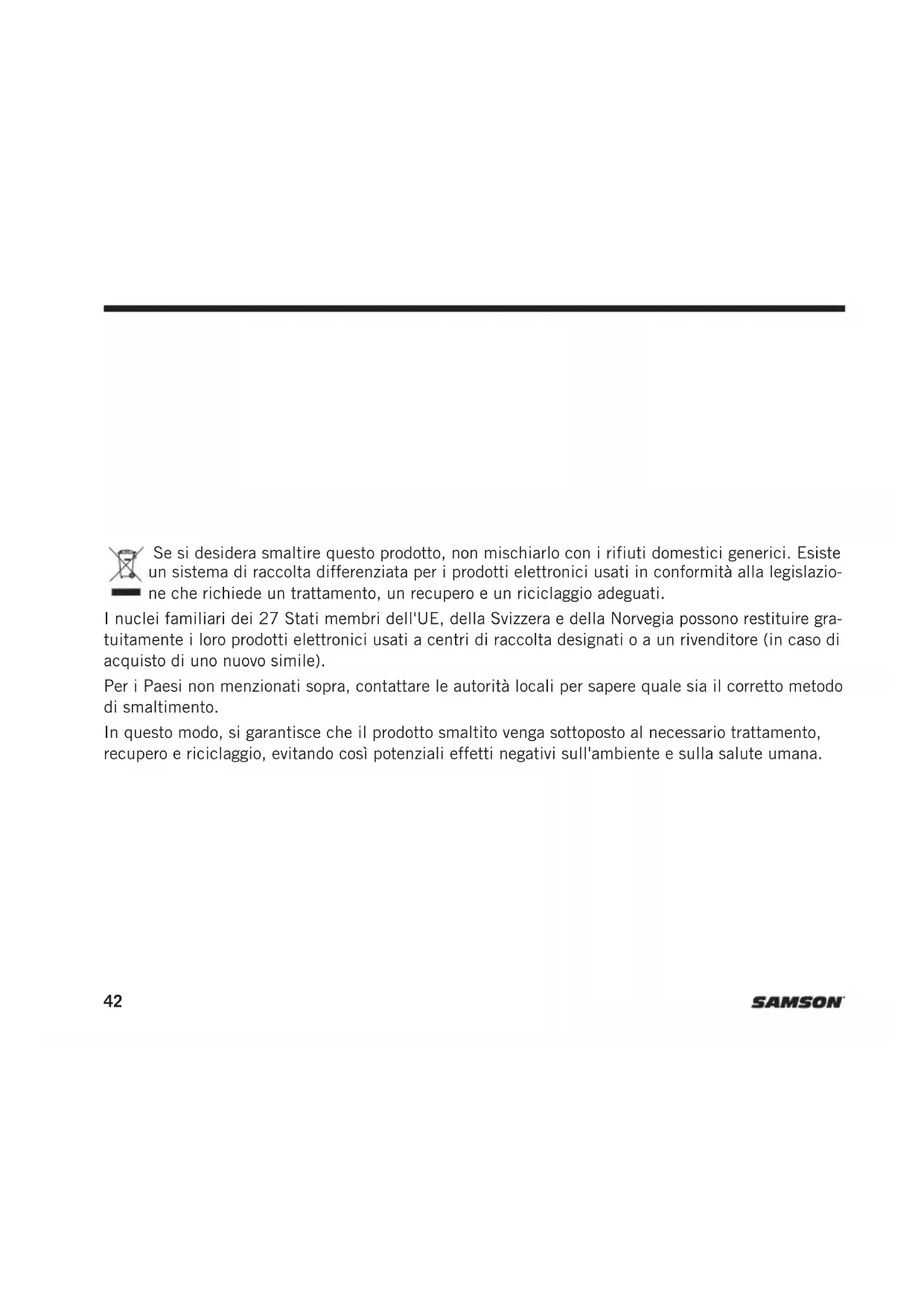

DE60x42 Se si desidera smaltire questo prodotto, non mischiarlo con i rifiuti domestici generici. Esiste un sistema di raccolta differenziata per i prodotti elettronici usati in conformità alla legislazio- ne che richiede un trattamento, un recupero e un riciclaggio adeguati. I nuclei familiari dei 27 Stati membri dell'UE, della Svizzera e della Norvegia possono restituire gra- tuitamente i loro prodotti elettronici usati a centri di raccolta designati o a un rivenditore (in caso di acquisto di uno nuovo simile). Per i Paesi non menzionati sopra, contattare le autorità locali per sapere quale sia il corretto metodo di smaltimento. In questo modo, si garantisce che il prodotto smaltito venga sottoposto al necessario trattamento, recupero e riciclaggio, evitando così potenziali effetti negativi sull'ambiente e sulla salute umana.43Microfoni con cuffie DE10x/DE50x/DE60x ENFRDEESIT Congratulazioni per l'acquisto del microfono con cuffie Samson DEx. Il DE10x e il DE50x sono entrambi dotati di uno schema di pickup omnidirezionale che offre una risposta di frequenza fuori asse lineare, grazie al quale si ottiene un suono chiaro e articolato perfetto per applicazioni di trasmissione, luoghi di culto, presentazioni, teatri e ambienti di fitness. Il DE60x ha uno schema di pickup unidirezionale, che fornisce un isolamento eccellente, con conseguente maggiore guadagno prima di ricevere il feedback con un suono chiaro e articolato nelle applicazioni audio dal vivo. I microfoni con cuffie DEx includono quattro cavi adattatori rimovibili: 1/8” [3,5 mm], Hirose® a 4 pin, Switchcraft® TA3F, Switchcraft® TA4F per compatibilità con i trasmettitori wireless Samson più diffusi. La confezione include quattro schermi antivento, una clip per colletto e una custodia protettiva. I microfoni DEx presentano connettori placcati in oro, rivestimento resistente all'umidità e griglia a rete in acciaio inossidabile. Sono inoltre resistenti a polvere e acqua/sudore con grado di protezione IP65. In più, è presente un anello antigoccia per proteggere ulteriormente la capsula e garantire prestazioni affidabili. In caso di dubbi o commenti sul microfono con cuffie DEx o su qualsiasi altro prodotto Samson, contattarci all'indirizzo [e-mail]. Introduzione44 Le cuffie possono essere ridimensionate facendo scorrere i ganci per le orecchie in modo da ottenere un adattamento perfetto alla testa. Se le cuffie sono allentate e non rimangono in posizione, far scorrere indietro i fili dei ganci per le orecchie per una migliore aderenza. Regolare la posizione del microfono tenendo il filo del gancio per l'orecchio sinistro e far scorrere l'asta in avanti o indietro. Per ottenere prestazioni ottimali, il microfono deve essere vicino alla pelle e verso l'angolo della bocca, a circa 1 cm di distanza. Posizionare l'anello di protezione dall'umidità il più vicino possibile alla capsula. Per l'uso all'aperto e per ridurre il p-popping, installare uno degli schermi antivento inclusi. Posizionamento del microfono DE10x/50x/60x45Microfoni con cuffie DE10x/DE50x/DE60x ENFRDEESIT Cavi connettori Il DE10x/DE50x/DE60x include quattro cavi con adattatori per alcuni dei più diffusi trasmettitori bodypack per microfoni wireless. Connettore da 3,5 mm Compatibile con i sistemi wireless Sennheiser

a 4 pin Compatibile con gran parte dei sistemi wireless Audio-Technica

Connettore Switchcraft

Connettore Switchcraft

TA4F Compatibile con gran parte dei sistemi wireless Shure ®46 Per collegare il cavo alle cuffie:

1. Scegliere il cavo e il connettore compatibili

con il proprio sistema wireless.

2. Allineare il cavo al terminale filettato

sul retro del DE10x/DE50x/DE60x e avvitare il cavo alle cuffie. Non stringere eccessivamente il cavo.

3. Collegare la clip per colletto inclusa

sul retro del colletto della camicia e far scorrere il cavo del microfono dalle cuffie DEx al bodypack wireless. Lasciare cavo a sufficienza per consentire di girare la testa da un lato all'altro. Cavi connettori47Microfoni con cuffie DE10x/DE50x/DE60x ENFRDEESIT Posizionamento del microfono Posizionare il microfono DE60x a circa 1 cm dietro l'angolo della bocca. Poiché il DE60x è una capsula unidirezionale, le caratteristiche delle basse frequenze cambieranno a seconda della posizione del microfono rispetto alla sorgente sonora. I DE10x e DE50x sono capsule omnidirezionali e possono essere posizionati più lontano dalla bocca. Tuttavia, se il microfono è troppo lontano dalla bocca, sarà necessario aumentare il guadagno e ridurre l'isolamento. Non posizionare il microfono direttamente davanti alla bocca per evitare rumori respiratori e p-pop. Per ridurre al minimo il rumore aggiuntivo, non posizionare il microfono a stretto contatto con la guancia.48 Specifiche DE10x Elemento Condensatore a elettrete posteriore Diagramma polare Omnidirezionale Risposta di frequenza 20 Hz–20 KHz Sensibilità -45 dBV/Pa @1 kHz ±3 dB Impedenza uscita 2 kΩ ±30% SPL massimo 130 dB Rumore di fondo 30 dB(A) Gamma dinamica 100 dB Tensione di funzionamento 1,5–12 V CC Cavo ø1,4 mm*1,2 m Peso 13 g Dimensione capsula ø3 mm Cavi adattatori inclusi 1/8” (3,5 mm), Hirose

TA4F Accessori (4) schermi antivento, clip per colletto, custodia protettiva DE50x Elemento Condensatore a elettrete posteriore Diagramma polare Omnidirezionale Risposta di frequenza 20 Hz–20 KHz Sensibilità -35 ±3 dB 1 V/Pa/a 1 kHz Impedenza uscita 2 kΩ ±30% SPL massimo 140 dB Rumore di fondo 30 dB(A) Gamma dinamica 110 dB Tensione di funzionamento 1,5–12 V CC Cavo ø1,4 mm*1,2 m Peso 13 g49Microfoni con cuffie DE10x/DE50x/DE60x ENFRDEESIT Dimensione capsula ø2,5 mm Cavi adattatori inclusi 1/8” (3,5 mm), Hirose

TA4F Accessori (4) schermi antivento, clip per colletto, custodia protettiva DE60x Elemento Condensatore a elettrete posteriore Dimensione capsula 7,35 mm Diagramma polare Cardioide (unidirezionale) Risposta di frequenza 50 Hz-18 kHz Sensibilità -45 dB 1V/Pa ±3 dB a 1 kHz Impedenza uscita 2 kΩ ±30% SPL massimo 135 dB Tensione di funzionamento 0,8–5 V CC Cavo 4x ø1,4 mm*1,2 m Peso 13 g Dimensione capsula (LxPxH) 5,3” x 4” x 2,7” / 135 mm x 101,2 mm x 68,2 mm Cavi adattatori inclusi 1/8” (3,5 mm), Hirose

TA4F Accessori (4) schermi antivento, clip per colletto, custodia protettiva Specifiche50 Specifiche DE10x DE50x Diagramma polare Risposta di frequenza

Diagramma polare Risposta di frequenza

051Microfoni con cuffie DE10x/DE50x/DE60x ENFRDEESIT Specifiche Diagramma polare Risposta di frequenza
