MANUALE UTENTE HG00394 Livarno Lux

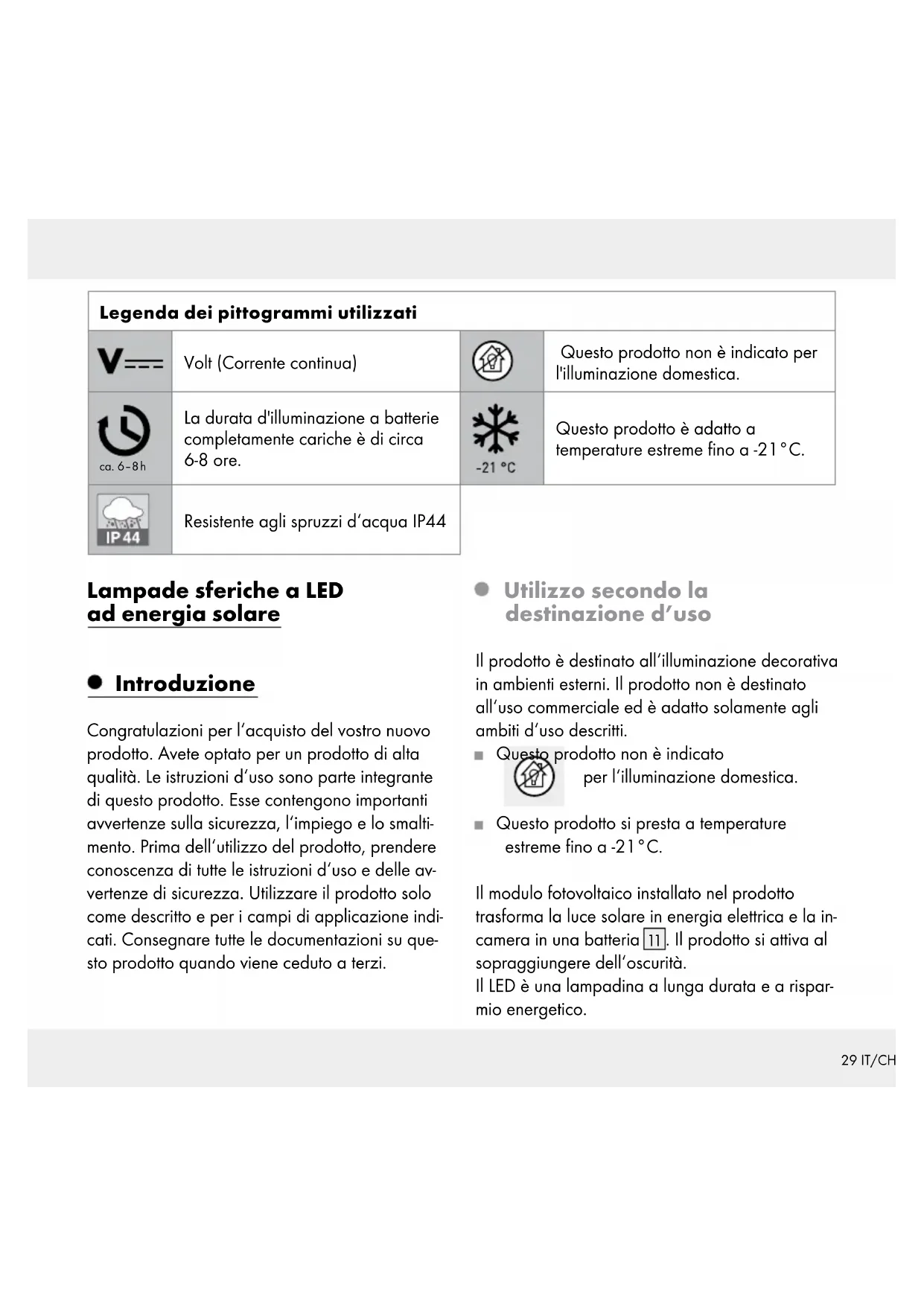

. Il prodotto si attiva al sopraggiungere dell‘oscurità. Il LED è una lampadina a lunga durata e a rispar- mio energetico.30 IT/CH La durata dell’illuminazione dipende dall’irraggia- mento solare, dall’angolo di incidenza della luce sul modulo fotovoltaico

e dalla temperatura (poiché la capacità della batteria dipende dalla temperatura). L’ideale è rappresentato da un an- golo di incidenza verticale in presenza di una temperatura superiore al punto di congelamento. La batteria

raggiunge la sua capacità mas- sima solamente dopo che sono stati eseguiti diversi cicli di caricamento e scaricamento. Descrizione dei componenti

Cavo distanziatore ca. 7 cm

Interruttore on / off

Viti a croce (corpo)

Viti a croce (coperchio)

Cella fotovoltaica Contenuto della confezione All‘apertura dell‘imballaggio, controllare imme- diatamente che il prodotto sia integro nei suoi componenti e in perfette condizioni. 1 picchetto

1 cavo distanziatore ca. 7 cm

1 manuale d‘istruzioni di montaggio Dati tecnici Batteria: 1 batteria Ni-MH / AAA / 1,2 V / 300 mAh LED: 1 LED (non sostituibile) Potenza nominale: max. 0,02 W Tipo di protezione: IP44 (resistente agli spruzzi d’acqua) Modulo fotovoltaico: 50 mA, multicristallina31 IT/CH Dimensioni: Lampade sferiche a LED ad energia solare Incluso picchetto con punta corta: ca. 39 x 20 cm (H x Ø) (per IAN 330108_1907) ca. 34 x 15 cm (H x Ø) (per IAN 330119_1907) ca. 44 x 25 cm (H x Ø) (per IAN 330170_1907) Incluso picchetto con punta lunga: ca. 51 x 20 cm (H x Ø) (per IAN 330108_1907) ca. 44 x 15 cm (H x Ø) (per IAN 330119_1907) ca. 62 x 25 cm (H x Ø) (per IAN 330170_1907) Avvertenze di sicurezza

ZIONE DEL PRODOTTO! PERICOLO

DI MORTE E DI INFORTUNIO

PER BAMBINI ED INFANTI! Tenere le batterie fuori dalla portata dei bam- bini. Non lasciare le batterie in giro. Persiste il pericolo che queste vengano ingerite da bambini o animali domestici. In caso venissero ingerite, consultare subito un medico. I bambini o le persone che non hanno espe- rienza o non dispongono delle conoscenze necessarie per l’utilizzo del prodotto oppure con capacità fisiche, sensoriali o mentali limi- tate non devono utilizzare il prodotto senza la sorveglianza o la guida di una persona re- sponsabile per la loro sicurezza. E’ necessario sorvegliare i bambini affinché non giochino con il prodotto. Non lasciare mai i bambini non sorvegliati in presenza del materiale di imballaggio. Il ma- teriale di imballaggio può provocare un rischio di soffocamento. Spesso i bambini sottovalu- tano i pericoli. Tenere sempre il prodotto fuori dalla portata dei bambini. Questo prodotto non è un giocattolo: tenere fuori dalla portata dei bambini. I bambini non riescono a valutare i pericoli legati all‘utilizzo di prodotti elettrici. Non utilizzare il prodotto qualora venissero rilevati dei danneggiamenti. Il LED non è sostituibile. Sostituire l‘intero prodotto quando i LED giun- gono al termine della propria vita media.

SIONE! Non utilizzare il prodotto in ambienti a rischio di esplosione, in cui possono essere presenti vapori, gas o polveri infiammabili.32 IT/CH Avvertenze di sicurezza specifiche del prodotto Non esporre il prodotto a forti vibrazioni o sollecitazioni meccaniche. Assicurarsi che il modulo fotovoltaico

non si sporchi o che non venga coperto da neve e ghiaccio in inverno. Ciò ridurrebbe l‘efficienza del modulo fotovoltaico

Le basse temperature incidono negativamente sulla durata della batteria. Qualora il prodotto non venisse utilizzato per un lasso di tempo prolungato, ad esempio in inverno, questo deve essere pulito e conservato in un luogo asciutto e caldo. In caso di danneggiamenti, di necessità di riparazione o di altri problemi del prodotto, rivolgersi a un elettricista. Il LED non è sostitui- bile.

SIONE! Utilizzare solamente batterie della tipologia suggerita. Altre tipologie di batterie potrebbero esplo- dere durante il caricamento. PERICOLO DI LESIONI! Assicurarsi che, quando il prodotto viene rimosso, vengano rimossi anche la base e il picchetto affinché questi non rappresentino un pericolo (ad es. di inciampo). PERICOLO DI INCENDIO! Non accendere il prodotto quando si trova nella confezione. Avvertenze di sicurezza per batterie / accumulatori PERICOLO DI MORTE! Tenere le batte- rie / gli accumulatori fuori dalla portata dei bam- bini. In caso di ingerimento consultare subito un medico! PERICOLO DI ESPLOSIONE! Non ricaricare mai batterie non ri- caricabili. Non cortocircuitare e / o aprire le batterie o gli accumulatori. Ne con- seguirebbe un rischio di incendio, surriscalda- mento o scoppio. Non gettare mai le batterie / gli accumulatori nel fuoco o in acqua. Non esercitare alcuna pressione meccanica sulle batterie / sugli accumulatori. Rischio di perdita di liquido dalle batterie / dagli accumulatori Evitare condizioni e temperature estreme che possano ripercuotersi sulle batterie / sugli ac- cumulatori, quali ad esempio la vicinanza a termosifoni o l‘irraggiamento solare diretto.33 IT/CH Evitare il contatto delle sostanze chimiche con la pelle, gli occhi e le mucose in caso di fuori- uscita del liquido dalle batterie / dagli accu- mulatori! Sciacquare subito le aree colpite con acqua pulita e consultare immediata- mente un medico!

INDOSSARE GUANTI PRO-

TETTIVI! Batterie e accumulatori danneggiati o che presentano per- dite possono corrodere la pelle in caso di con- tatto. Pertanto, in questo caso indossare sempre guanti di protezione adatti. Nel caso di perdita di liquido delle batterie / degli accumulatori, rimuoverli subito dal pro- dotto per evitare danneggiamenti. Utilizzare solamente batterie / gli accumulatori dello stesso tipo. Non mischiare le batterie / gli accumulatori vecchi con quelli nuovi! Rimuovere le batterie / gli accumulatori, quando il prodotto non viene utilizzato a lungo. Rischio di danneggiamento del prodotto Utilizzare esclusivamente il tipo di batterie / di accumulatori indicato! Inserire le batterie / gli accumulatori secondo il contrassegno della polarità (+) e (-) sulla batteria / sull‘accumulatore del prodotto. Pulire i contatti della batteria / dell‘accumula- tore e del vano portabatterie prima dell‘inseri- mento! Rimuovere immediatamente le batterie / gli accumulatori esausti dal prodotto. Avvio Montaggio del prodotto Estrarre i singoli componenti dalla confezione e montare il prodotto come indicato nella figura A. Sono a disposizione due varianti: con il cavo distanziatore

il prodotto può essere installato ad un‘altezza di ca. 42 cm (per IAN 330108_1907); ca. 34 cm (per IAN 330119_1907); ca. 51 cm (per IAN 330170_1907) (vedi fig. B); con il cavo di- stanziatore

, invece, ad un‘altezza di ca. 29 cm (per IAN 330108_1907); ca. 24 cm (per IAN 330119_1907); ca. 34 cm (per IAN 330170_1907) (vedi fig. C). Inserire a scelta il cavo distanziatore

nella fessura prevista del modulo fotovoltaico

(vedi fig. A). Inserire il picchetto

nel lato inferiore del cavo distanziatore

(vedi fig. A). Installare il prodotto Nota: il prodotto è installabile senza la presenza di una fonte energetica.34 IT/CH Utilizzare il prodotto solamente con il picchetto in dotazione

Inserire il prodotto montato, per quanto possi- bile, nel terreno (zona erbosa, aiuola di fiori) affinché sia stabile. Siccome il prodotto è azionato mediante energia solare, bisogna osservare e tenere conto dei seguenti punti prima dell‘installazione:

1. Scegliere un punto in cui il modulo fotovol-

possa essere esposto alla luce diretta del sole per tutto il giorno.

2. Posizionare il prodotto in modo tale che il

3. Assicurarsi che il modulo fotovoltaico

non subisca l‘influsso di un‘altra fonte di luce come per es. l‘illuminazione di strade o cortili poiché il prodotto, altrimenti, non si accenderebbe al sopraggiungere dell‘oscurità. Tenere conto anche delle fonti di luce che si accendono automaticamente durante la notte tramite un sensore di movimento o a una certa ora. Preparazione del prodotto per il primo funzionamento Nota: il prodotto è dotato di un sensore crepu- scolare e di un interruttore on / off

. La durata d‘illuminazione a batterie completamente cariche è di circa 6-8 ore. Separare la sfera

dal modulo fotovoltaico

girandola in senso antiorario. Prima della messa in funzione, spostare l‘interruttore on /

in posizione ON. Riavvitare la sfera

sul modulo fotovoltaico

girandola saldamente in senso orario e posizionare il prodotto in un zona esposta al sole. Accensione / Spegnimento del prodotto Spostare l‘interruttore on / off

in posizione ON. Al calar della sera il prodotto si accen- derà automaticamente. Al sorgere del sole il prodotto si spegnerà automaticamente. Spostare l‘interruttore on / off

in posizione OFF: il prodotto è così completamente spento. Sostituzione della batteria Nota: la batteria

è prevista per un lungo fun- zionamento. Tuttavia, in seguito ad un lungo utilizzo, potrebbe essere necessario sostituirla. Le batterie sono soggette ad usura e le prestazioni possono peggiorare. Per ottenere una prestazione ottimale, le batterie dovrebbero essere sostituite ogni 12 mesi. Sostituire la batteria come illustrato nelle figure D–F.35 IT/CH Svitare la sfera

ruotandola in senso antiorario. Spostare l‘interruttore on / off

in posizione OFF. Rimuovere il modulo fotovoltaico

dal cavo distanziatore

sul lato inferiore utilizzando un cacciavite adatto e ruotando in senso antiorario. Rimuovere il corpo

dal resto del modulo (vedi fig. D). Svitare poi anche le tre viti

sul lato inferiore del coperchio utilizzando un cacciavite adatto e ruotando in senso antiorario. Rimuovere il coperchio

dal resto del modulo (fig. E). Estrarre la batteria

e sostituirla con una batteria nuova e carica dello stesso tipo (vedi „Dati Tecnici“). Inserire la batteria facendo attenzione alla corretta le polarità (+ / -) (vedi fig. F). Rimettere quindi il coperchio

. Assicurarsi che il coperchio

sia collocato in posizione corretta (vedi fig. F). Fissare il coperchio con tre viti

avvitando in senso orario. Reinserire infine il corpo

e fissarlo avvitando entrambe le viti

in senso orario. Riposizionare il modulo fotovoltaico

sul cavo distanziatore

Spostare l‘interruttore on / off

nuovamente in posizione ON. Avvitare la sfera

in senso orario sul modulo fotovoltaico

fino a che si blocchi. Risoluzione dei problemi Nota: il prodotto contiene componenti elettronici sensibili. È quindi possibile che venga disturbato da apparecchi di trasmissione radio posti nelle im- mediate vicinanze. Come ad es. telefoni cellulari, ricetrasmittenti, frequenze radio civili, radiocomandi, altri controlli a distanza e forni microonde. In caso di disfunzioni, rimuovere le relative fonti di disturbo dalle vicinanze del prodotto. Nota: le scariche elettrostatiche possono provo- care disturbi di funzionamento. In caso di simili di- sturbi di funzionamento, rimuovere per breve tempo le batterie e reinserirle. Nota: le prestazioni della batteria sono maggiori in estate piuttosto che in inverno per ragioni clima- tiche.36 IT/CH Errore Causa Soluzione Il LED non si il- lumina L’ambiente è troppo lumi- noso o il prodotto è esposto ad altre fonti d’il- luminazione Cambiare la posta- zione (allontanan- dola ad es. da illuminazione da esterni o stradale) Il LED emette solo una luce fie- vole La batteria non è com- pletamente carica o è difettata Ricaricare la batte- ria o sostituirla con una nuova (vedi „Sostituzione delle batterie“) Il LED non si il- lumina Il LED è difettoso Il LED non può essere sostituito. Smaltire il prodotto in modo conforme (vedi "Smaltimento") Manutenzione / Pulizia Nota: il LED non è sostituibile. Il prodotto non necessita di manutenzione. Non utilizzare mai detergenti corrosivi. Pulire regolarmente il prodotto con un panno asciutto e privo di peli. In caso di sporco ostinato, utilizzare un panno leggermente inumidito. Sostituire le batterie se la durata dell‘illumina- zione, nonostante la radiazione solare, si abbassa notevolmente dopo un po‘ di tempo (vedi capitolo „Sostituzione della Batteria“). Utilizzare solamente batterie delle dimensioni corrette e del tipo raccomandato (vedere il capitolo „Dati tecnici”). Smaltimento L’imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l‘identificazione dei mate- riali di imballaggio per lo smaltimento differenziato, i quali sono contrasse- gnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1–7: plastiche / 20–22: carta e cartone / 80–98: materiali compositi. Il prodotto e il materiale da imballag- gio sono riciclabili. Smaltire separata- mente per un ottimale trattamento dei rifiuti. Il logo Triman è valido solamente per la Francia. E’ possibile informarsi circa le possibi- lità di smaltimento del prodotto usato presso l’amministrazione comunale o cittadina.37 IT/CH Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti do- mestici, ma provvedere invece al suo corretto smaltimento. Presso l’ammini- strazione competente è possibile rice- vere informazioni circa i siti di raccolta e i relativi orari di apertura. Le batterie / gli accumulatori difettosi o usati devono essere riciclati secondo la direttiva 2006/66/CE e relative modifiche. Smaltire le batterie / gli accu- mulatori e / o il prodotto presso i punti di raccolta indicati. Uno smaltimento scorretto delle batterie / gli accumulatori procura danni all‘ambiente! È vietato smaltire le batterie / gli accumulatori con i rifiuti domestici. Possono contenere metalli pesanti nocivi e sono soggetti a smaltimento come rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare, pertanto, le batterie / gli accumula- tori esausti presso un punto di raccolta comunale. Garanzia Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l‘acqui- rente può far valere i propri diritti legali nei con- fronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata. Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condi- zioni. Questo documento servirà a documentare l‘avvenuto acquisto. Il prodotto da Lei acquistato dà diritto ad una ga- ranzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneg- giamento del prodotto, di utilizzo o di manuten- zione inadeguati. La prestazione di garanzia vale sia per difetti di ma- teriale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto sog- gette a normale usura e che possono essere identifi- cate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.38 IT/CH Gestione dei casi in garanzia Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti: Per ogni richiesta si prega di conservare lo scontrino e il codice dell’articolo (ad es. IAN 123456_7890) come prova d’acquisto. Il numero d’articolo può essere dedotto dalla targhetta, da un’incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall’adesivo applicato sul retro o sul lato inferiore. In caso di disfunzioni o avarie, contattare innanzi- tutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail. Si può inviare il prodotto ritenuto difettoso all’indi- rizzo del centro di assistenza indicato con spedi- zione esente da affrancatura, completo del documento di acquisto (scontrino) e della descri- zione del difetto, specificando anche quando tale difetto si è verificato. Assistenza Assistenza Italia Tel.: [phone] E-Mail: [e-mail] Assistenza Svizzera Tel.: [phone] (0,08 CHF / Min., telefonia mobile max. 0,40 CHF / Min.) E-Mail: [e-mail] GmbH & Co. KG Stiftsbergstraße 1 74167 Neckarsulm GERMANY Model-No.: HG00394A / HG00398A / HG00399A Version: 12 / 2019
