Tipo di prodotto	Drone mini
Marca	ARCHOS
Modello	PicoDrone
Categoria	Drone da svago
Alimentazione drone	Batteria Li-Po ricaricabile via USB (adattatore 5V 2A consigliato)
Telecomando	3 batterie alcaline (non incluse)
Portata di controllo	Allarme fuori portata (distanza non specificata)
Funzioni di volo	Decollo/atterraggio automatico, mantenimento dell'altitudine, modalità mantenimento della rotta, 3 velocità (lenta/media/veloce)
Comandi	Leva sinistra (acceleratore/timone di direzione), leva destra (avanti/indietro/sinistra/destra), pulsante decollo/atterraggio/arresto d'emergenza
Calibrazione	Procedura manuale dopo urto o squilibrio
Telecamera	Telecamera integrata con trasmissione dell'immagine verso smartphone
Applicazione mobile	ARCHOS Drone Remote (iOS/Android)
Eliche	2 eliche A (senso orario) e 2 eliche B (senso antiorario), sostituibili
Protezioni per eliche	Rimovibili, inclusi
Sicurezza	Arresto d'emergenza, allarme batteria scarica, allarme fuori portata, arresto automatico in caso di perdita del segnale
Manutenzione	Pulire con un panno asciutto, controllare regolarmente lo stato dei componenti
Riciclaggio	Batteria Li-Po da riciclare secondo le normative locali
Ambiente d'uso	Interno o esterno senza vento forte

Domande frequenti - PicoDrone ARCHOS

Come associare il drone al telecomando?

Accendere prima il telecomando, abbassare completamente la leva sinistra e rilasciarla. Il LED lampeggia lentamente. Quindi accendere il drone posato su una superficie piana. I LED del drone rimangono accesi continuamente quando l'associazione è riuscita.

Cosa fare se il telecomando non si accende?

Controllare le batterie: cambiarle, rispettare la polarità e pulire i contatti. Se il problema persiste, sostituire le batterie.

Come caricare la batteria del drone?

Collegare la batteria al cavo USB fornito, quindi collegarlo a un adattatore 5V 2A (non fornito), un computer o una batteria esterna. La spia è rossa in carica, verde quando è carica.

Il drone pende da un lato in volo, come correggere?

Utilizzare il trimmer: premere il pulsante trimmer del telecomando, quindi spingere la leva destra nella direzione opposta all'inclinazione. Se non basta, ricalibrare il drone (vedere il manuale).

Come avviare i motori e decollare?

Muovere entrambe le leve verso l'interno in diagonale (45°) per avviare i motori. Quindi spingere delicatamente la leva sinistra verso l'alto per salire, o premere il pulsante di decollo automatico.

Qual è il pulsante di arresto d'emergenza?

Premere il pulsante di decollo/atterraggio/arresto d'emergenza per più di un secondo per spegnere immediatamente le eliche in caso di emergenza.

Come usare la modalità di mantenimento dell'altitudine?

Portare il drone all'altezza desiderata con la leva sinistra, quindi rilasciarla. Il drone rimane automaticamente a quell'altitudine. Per cambiare, ripetere l'operazione.

Il drone non si stabilizza dopo una caduta, cosa fare?

Spegnere il drone e il telecomando. Accendere il telecomando, abbassare la leva sinistra, quindi accendere il drone su una superficie piana. Quindi azionare la leva destra come indicato nel manuale (figura 8) per avviare la calibrazione. I LED lampeggiano poi rimangono accesi.

Come installare l'applicazione mobile?

Scaricare 'ARCHOS Drone Remote' dall'App Store (iOS) o Google Play (Android). Scansionare il codice QR sulla confezione o cercare l'applicazione manualmente.

Cosa fare se l'immagine della telecamera non viene visualizzata?

Controllare il collegamento del filo della telecamera. Se c'è un cattivo contatto, scollegare e ricollegare. Se l'immagine ancora non arriva, la telecamera potrebbe essere danneggiata e deve essere sostituita.

MANUALE UTENTE PicoDrone ARCHOS

Avviso di sicurezza per la batteria del drone

Leggere attendamente il libretto per l'utente e conservarlo in un luogo sicuro per eventuali consulzioni e manutenzione future.

• Utilizzare solo il caricatore in dotazione.
• Per installare la batteria, attenersi a quanto indicate sull'elettrodo.

Non è consentito invertire la polarità delle batterie poiché potrebbe provocare corto circuiti.

• Non è consentito utilizzare batterie non ricaricabili, e la batteria ricaricabile più essere utilizzata solo nelle supervisione di un adulto.

• Non è consentito utilizzato insieme più tipi di batterie (nuove e vecchie).

• Per smaltire e riciclare correttamente le batterie LiPo, contattare l'ufficio comunale di riferimento.

• Non sovraccaricare la batteria e non lasciarla in carica senza supervisione.

• Non gettare la batteria nel fuoco e non lasciarla esposta ad alte temperature: ciò potrebbe far esplodere la batteria.

• Il caricatore e la batteria non sono giocattoli.

• Questo prodotto contiene componenti elettroniche. Non immergerlo in acqua e non conservarlo in ambienti umidi.

• Per pulire la superficie,utilizzato un panno asciutto.

• Controllare regolarmente il prodotto per verificare la presenza di eventuali danni dei componenti. In tal caso non utilizzato finché non sare stato riparato.

Non esporre la batteria a condizioni di alta temperatura, come fuoco o fonti di calore, per evitare danni o esplosioni.

Non far urtare la batteria contro superfici dure.

Non immergere la batteria in acqua. Conservarla in un luogo asciutto.

Non lasciare la batteria in caricaenza supervisione.

Assicurarsi che non vi sia un corto circuito sul cavo di alimentazione.

Utilizzare unicamente il caricatore in dotazione.

Controllare con regolarità il cavo, la spina e la superficie del caricatore. Non

utilizzare caricatori rotti.

Se il drone non viene utilizzato almeno una volta alla settimana, tenera la batteria

carica al 50% circa per garantirne le prestazioni.

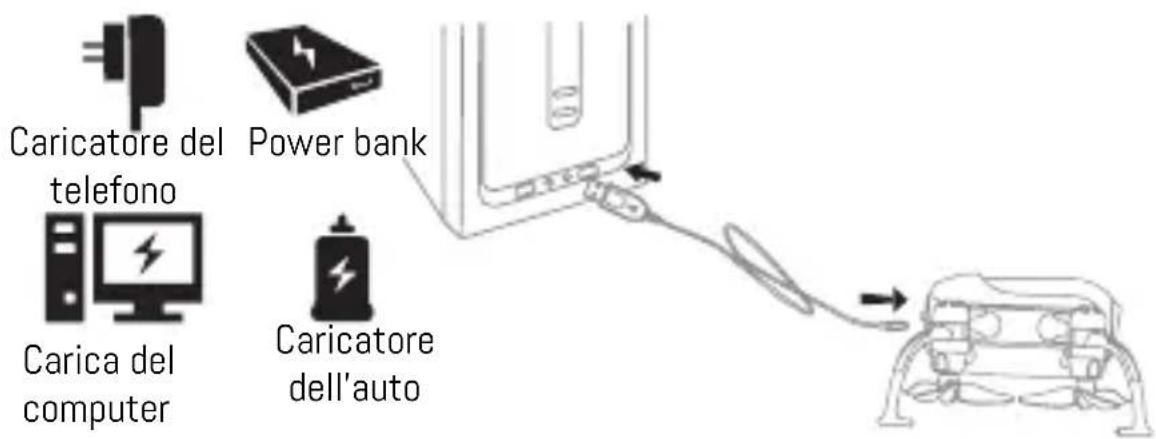

Istruzioni per la carica della batteria

1. Per prima casa, collegare il cavo USB alla batteria del drone, quando scegliere uno dei metodi per il collegamento della presa USB tra quelli mostrati nella figura di seguito.

2. Durante la carica sera acceso l'indicatore USB rosso, che diventerà verde a carica completata (specnere lo switch durante la carica).

3. Per una carica più rapida, si consiglia di utilizzato un adattatore con corrente di uscita a 5V 2A (non incluso).

Smaltimento e ricicchio della batteria LiPo

Non buttare le batterie ai polimeri di litio insieme ai rifiuti domestici. Contattare l'ufficio comunale di riferimento, il proprio rivenditore o il centro più vicino per il ricicchio di batterie LiPo.

Elenco di controllo prima del decollo

1. Assicurarsi che la batteria del drone e la batteria del trasmettitore siano completeness cariche.
2. Assicurarsi che la leva sinistra del trasmettitore sia in posizione centrale.
3. Seguire pedissequamente le istruzioni di accensione e espegnimento prima di procedere. Prima del decollo, accendere prima il trasmettitore e poi il drone. Dopo l'atteraggio, spegnere prima il drone e poi il trasmettitore. L'accensione e lo spegnimento in un ordine impropero potrebbero causare la perdita di controllo del drone e costituire una minaccia per la sicurezza delle persone. Assicurarsi di accendere e spegnere il dispositivo correttamente.
4. Assicurarsi che la connessione tra la batteria e il motore ecc. sia forte. La continua vibrazione potrebbe causare una cattiva connessione del terminale di alimentazione e far perdere controllo al drone.
5. Un uso impropero può provocare la caduta del drone, con seguenti difetti e rumore del motore, nonché problemi durante il volo o l'interruzione del volo. In caso di danni, recarsi presso il distributore locale per acquistare le parti di ricambio.

Leva sinistra Spostare	la leva avanti/indietro/a sinistra/a destra per far andare il drone su/giù/a sinistra/a destra.
Leva destra Spostare	la leva avanti/indietro/a sinistra/a destra per far andare il drone avanti/indietro/a sinistra/a destra.
Interruttore di accensione	Spostare in alto lo switch per accendere il trasmettitore e spostarlo in basso per spegnere.
Modalità Heading Hold	Premere il pulsante per insertire la modalità Heading Hold e premere di nuovo per uscire alla modalità.
Modalità velocità alla/media/bassa	Premere la leva di sinistra per passare da una velocità all'altra
Pulsante di decollo/atteraggio/stop di emergenza	Premendo il pulsante, il drone decollerà automaticamente. Premendo di nuovo il pulsante, il drone atterrerà automaticamente. Tenendo premuto il pulsante più di 1 secondo, le eliche del drone si arresteranno e il drone cadrà immediatamente.
Pulsante modalità trim	Premere quello pulsante e muovera la leva destra nella direzione di trim desiderata per regolare la direzione di conseguenza. Rilasciendo la leva si esce alla modalità trim.

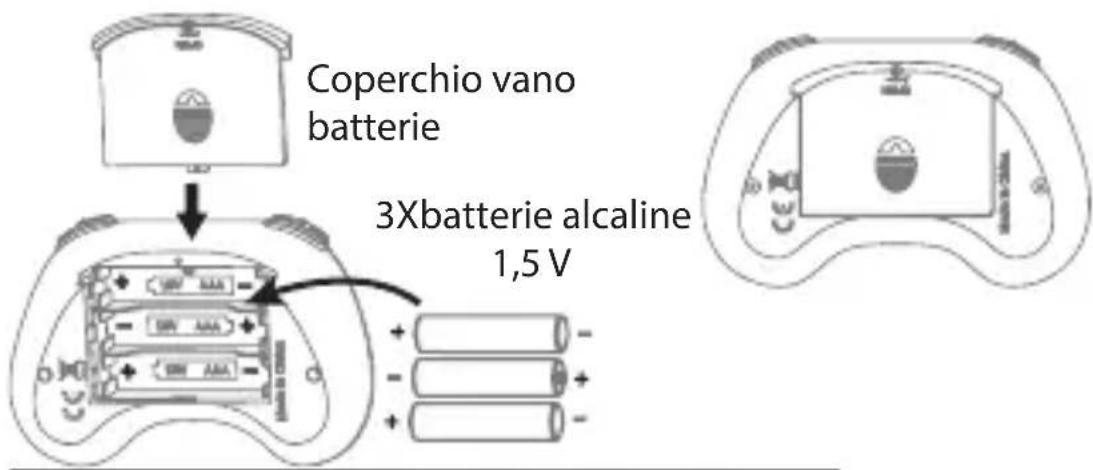

Installazione delle batterie:

aprire il coperchio del vano batterie situato sul retro del trasmettitore e inseire 3 batterie alcaline (non incluse) rispettoando la polarità indicata.

Note:

1.Orientare le batterie correttamente.
2.Non mischiare batterie nuove e vecchie.
3.Non mischiare batterie di tipo diverso.
4. Non ricaricare le batterie non ricaricabili.

Operazioni pre-volo

1. Accendere il trasmettitore; la spia LED inizIERA a lampegliare rapidamente. Spostare la leva sinistra completamente verso il basso, quindi rilasciarla.
   La leva sinistra ritornerà automaticamente in posizione centrale. La spia LED inizIERÀ a lampeggiare lentamente, aindicare che il trasmettitore è in modalità di abbinamento.
   2.Installare la batteria nell'apposto vano e accendere il drone.
2. Posizione are il drone su una superficie piana; le luci del drone smetteranno di lampeggiare e rimarranno accese, aindicare che l'abbinamento è avvenuto correttamente.

Picture 1

Picture 2

Picture 3

Picture 4

Nota importante: assicurarsi che il giroscopio della scheda di ricezione sia in posizione orizzontale dopo aver accesso il drone, affinché il drone possa funzionare correttamente.

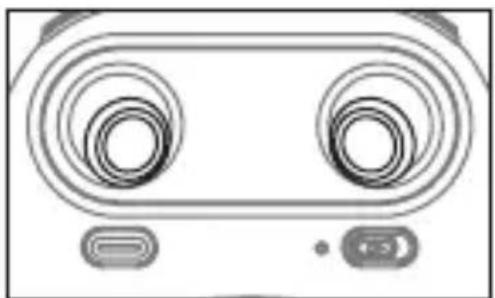

Elenco di controllo prima del volo

1. La camera si trovava nella parte frontale del drone.

Mantenere lontano da se la parte frontale del drone.

1. Accendere il drone e verificare la direzione delle eliche rotanti. Le eliche A frontale sinistra e posteriori destra ruotano in senso orario, nelle le eliche B frontale destra e posteriori sinistra ruotano in senso antiorario.

Picture 5

1. Muovere contemporaneamente la leva sinistra e la leva destra come molto in Figura 5 (verso l'interno a 45^ ) per avviare i motori e ripetere il passaggio precedente per bloccare i motori.
2. Dopo aver avviato i motori, spostare lentamente versuso l'alto la leva sinistra per far decollare il drone, quando spostarla lentamente versuso il basso (fino al massimo) per far atterrare il drone.
3. Si consiglia di ripetere più volte il punto 4 perfare pratica.
4. Se il drone si inclina da un lato in volo, agire sul relativivo trimmer del trasmettitore per regolare il rudder.

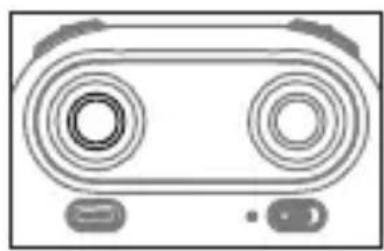

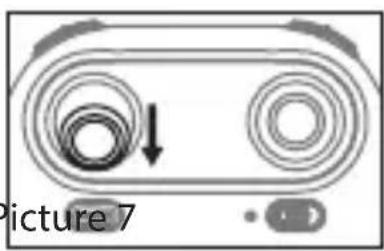

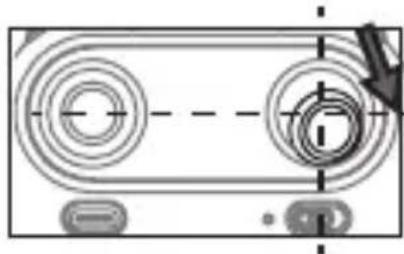

Istruzioni per la calibrazione

Se il drone è difficile da controllare o diventa sbilanciato\ dopo una caduta e non è possibile risolverve il problema\ con i pulsanti di calibrazione, seguire la procedura\ descritta di seguito per calibrarlo.

1. Spagnere il drone, quindi spegnere il trasmettitore.
2. Accendere il trasmettitore e spostare la leva sinistra completamente verso il basso, quando rilasciarla. La leva sinistra ritornerA automaticamente in posizione centrale. Il trasmettitore entrER in modalitA di abbinamento.

Picture 6 Picture 7

1. Accendere il drone e posizionarlo orizzontalmente su una superficie piana. Le luci LED smetteranno di lampeggiare e rimarranno accese, aindicare che l'abbinamento è avvenuto correttamente.

2. Non spostare la leva sinistra prima del termine della

calibrazione. Spostare la leva destra come indicato in Figura 10 e rilasciarla. Le luci del drone lampeggeranno, aindicare che il drone si sta calibrando. Quando le


luci del drone rimangono accese, la calibrazione è avvenuta correttamente.

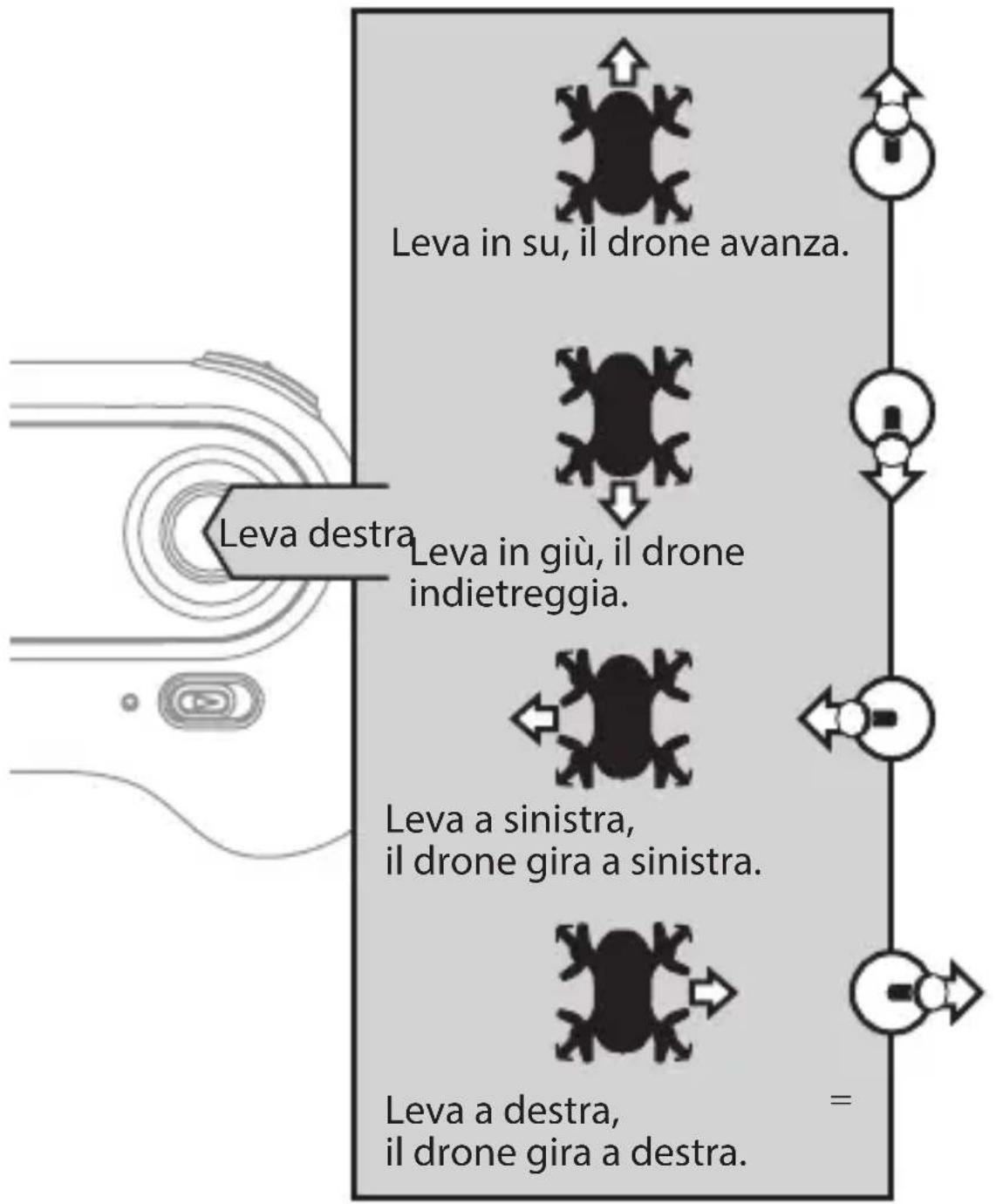

Controllo del volo

Nota: prima di anni decollo, muovere contemporaneamente la leva sinistra e la leva destra come molto in Figura 5 (verso l'internalo a 45^ ) per avviare i motori. Spingere lentamente in alto la leva sinistra per il decollo o spingerla in basso per l'atteraggio.

Leva in su, il drone decolla.

Leva in giù, il drone scende.

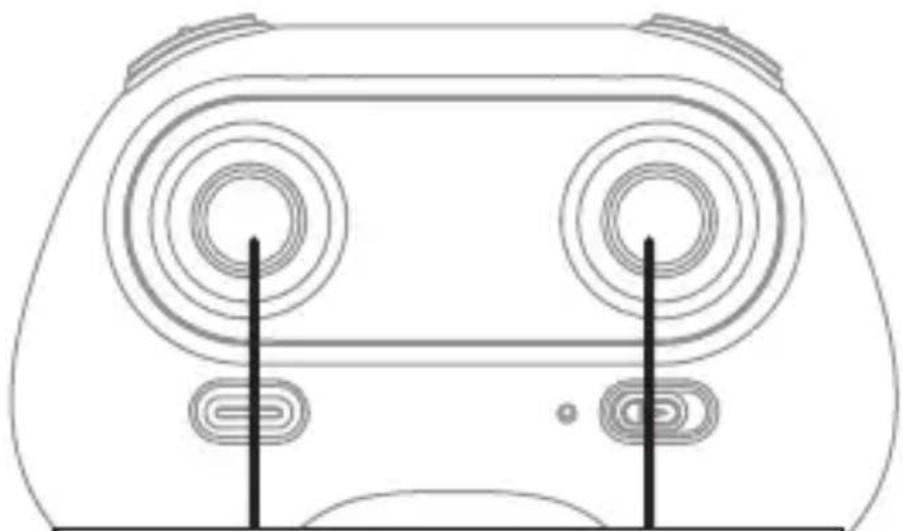

Leva sinistra

Leva a sinistra, il drone gira a sinistra.

Leva a destra, il drone gira a destra.

Trimmer avanti e indietro

Durante il decollo, se il drone si inclina in avanti,
spingere in basso verso il centro la leva sinistra
e spingere indietro la leva destra.
Altrimenti spingere avanti.

Trimmer per girare a destra e a sinistra

Durante il decollo, se il muso del drone ruota a sinistra, spingere in basso verso il centro la leva sinistra e spingere a destra la leva sinistra. Altrimenti spingere a sinistra.

Trimmer per inclinare a destra e a sinistra

Durante il decollo, se il drone si inclina a sinistra, spingere in basso verso il centro la leva sinistra e spingere a destra la leva destra. Altrimenti spingere a sinistra.

Metodi di decollo

1. Metodo 1 (decollo manuale): spostare la leva sinistra e la leva destra come indicato in Figura 12 per avviare il motore, quando rilasciarle. Spostare la leva sinistra versuso l'alto per portare il drone a una certa altitudine, quando rilasciare la leva.
2. Metodo 2 (decollo automatico): premere il pulsante di decollo/atteraggio/arresto di emergenza; il drone decollerà automaticamente e stazionera a un'altitudine di 1,2 metri.

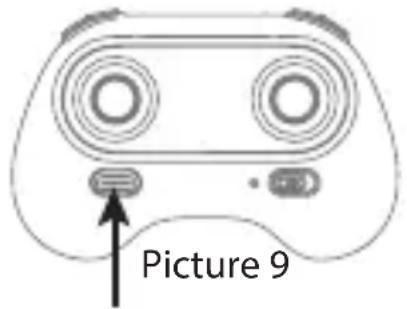

Pulsante di decollo/atteraggio/arresto di emergenza

Metodi diatteraggio

1. Metodo 1 (atteraggio manuale): spostare la leva sinistra completamente verso il basso e tenerla in posizione nché il motore non si arresta, e il drone atterra.
2. Metodo 2 (atteraggio automatico): premere brevamente il pulsante di decollo/atteraggio/arresto di emergenza; il drone atterrerà automaticamente. (Quando si utilizza但这a funzione, non toccare la leva sinistra, altrimenti non funzionera.)

Arresto di emergenza: Quando il drone si trova in situazioni di emergenza ed è in procirto di colpire persone, ostacoli, ecc., premere immediatamente il pulsante di decollo/atteraggio/arresto di emergenza e tenerlo premuto per più di 1 secondo. Le eliche si arresteranno immediatamente.

Suggerimento: utilizzare la funzione di arresto di emergenza solo in caso di reale pericolò. Il drone cadrà immediatamente al suolo dopo l'arresto di tutte le eliche.

Modalità Altitudine costante

La modalità Altitudine costante fa in modo che il drone mantenga un'altitudine costante, nelle rollio, beccheggio e imbardata sono controllabili normalmente. Ciò facilitita il controllo del drone per i principianti, e rende il volo più stabile per la fotograa aerea. Spostare la leva sinistra verso l'alto (basso) per far salire (scendere) il drone a una certa altitudine, quindi rilasciare la leva. La leva ritornerà in posizione centrale (centro altitudine costante) come illustrato in Figura. Il drone continuera a volare all'altitudine corrente. Ripetere i passaggi precedente se si desidera modicare l'altitudine del drone.

Picture 10
Modalità Altitudine costante

Switch modalità velocità alta/media/bassa

1. La modalità di velocità Bassa (Modalità 1) è adatta ai principianti.
2. La modalità di velocità media (Modalità 2) è adatta ai piloti abili in condizioni di vento lieve.
3. La modalità di velocità alta (Modalità 3) è adatta ai piloti esperti per fare evoluzioni all'aperto.

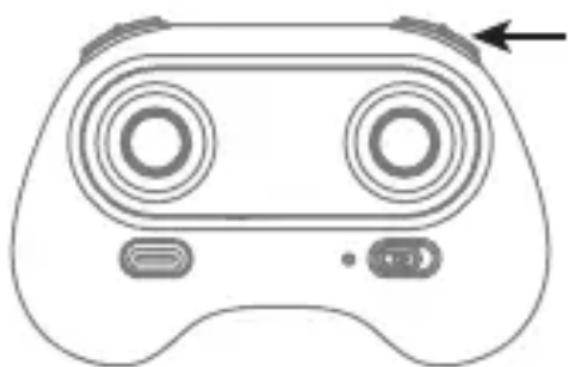

Switch modalità velocità alta/media/bassa

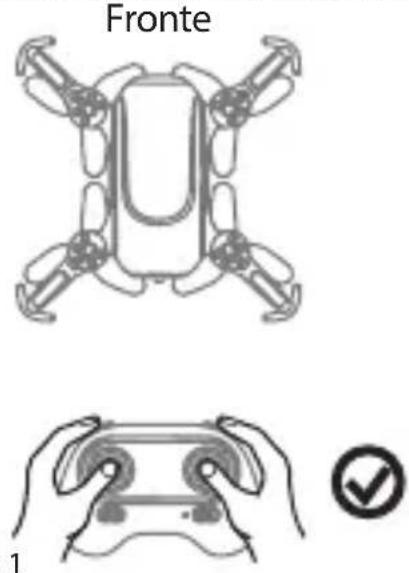

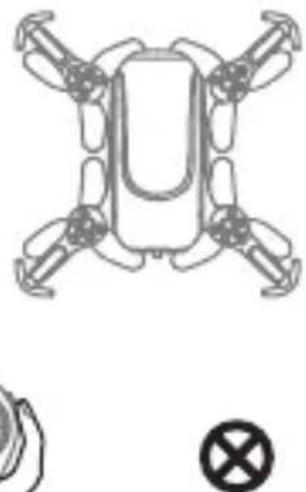

Modalità Headless

*Generalmente, i droni hanno una parte anteriore e una posterioriore indicate da luci o eliche colorate. Per impostazione predenita, gli utenti devono saper distinguere le due parti del drone durante il volo. In modalità Headless, gli utenti possono usare il dronerawnazadoversi preoccupare dell'orientamento (la sinistra è sempre la sinistra e la destra è sempre la destra, indipendentamente dal punto in cui è rivolto il drone). La modalità Headless è ideale per i principiani e per coloro che utilizzato il drone in pieno giorno o su lunghe distance. Quando il drone è in modalità Headless, spostando la leva destra verso l'alto/basso/destra/sinistra, il drone volorà rispettivamente in avanti, all'indietro, a destra o a sinistra.

Prerequisite: posizionare il drone in modo che sia rivolto nella stessa direzione dell'utente (Figura 1). Suggerimento: non modicare l'orientamento del trasmettitore (Figura 2) dopo l'attivazione della modalità Headless.

Picture 1

Picture 2

Per attivare la modalità Headless, premere il pulsante di modalità Headless; le luci LED del drone lampeggeranno, aindicare che il drone è entrato in modalità Headless. Per disattivare la modalità Headless, premere nuovamente il pulsante di modalità Headless; le luci LED del drone rimarranno accese, aindicare che il drone è uscito alla modalità Headless.

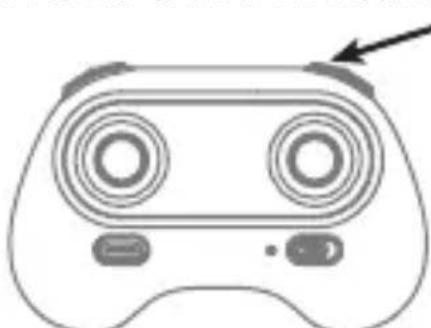

Pulsante di modalità Headless

Allarme batteria scarica

Quando la batteria del drone è quasi scarica, il trasmettitore emetterà un segnale acustico continuo per ricordare all'utente di atterrare il drone il prima possibile.

Allarme fuori intervallo

Quando il drone sta per volare或者其他 distance massima di controllo remoto, il trasmettitore emetterà un suono (didi...didi...didi...) per avvertire l'utente di tornare immediatamente indietro. In caso contrario, il drone potrebbe perdere il controllo e volare via.

Istruzioni per l'installazione delle parti di ricambio

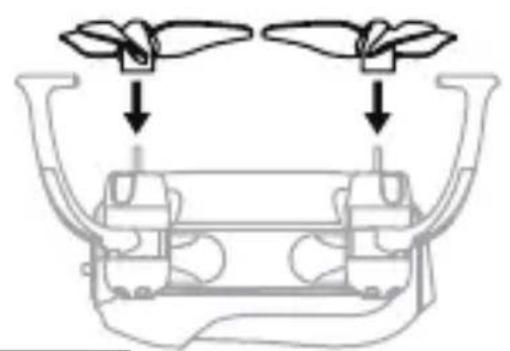

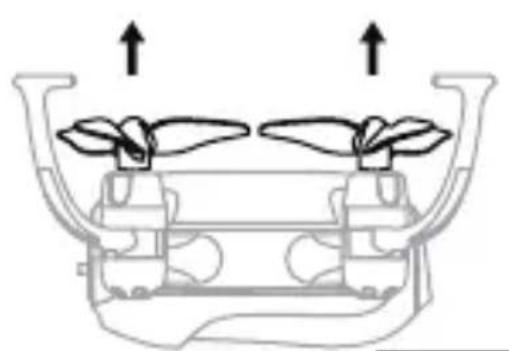

Schema per montare e smontare le eliche
Durante lo smontaggio, tirare l'elica in direzione
verticale (Figura 11) e rimuoverla come molto in
Figura 12.

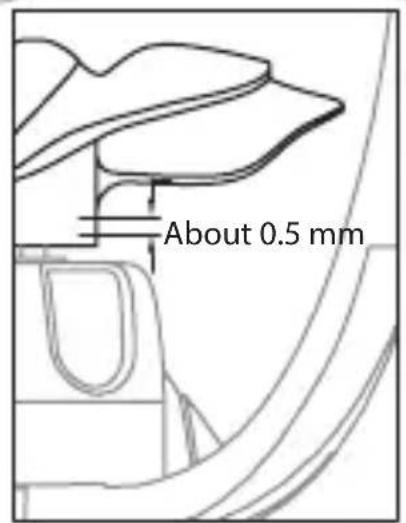

Nota: poiché l'elica è una struttura mobile, deve rinanere un po'di spazio tra l'alloggiamo del motore e l'elica stessa (Figura 13).

Figura 11

Figura 2

Figura 13

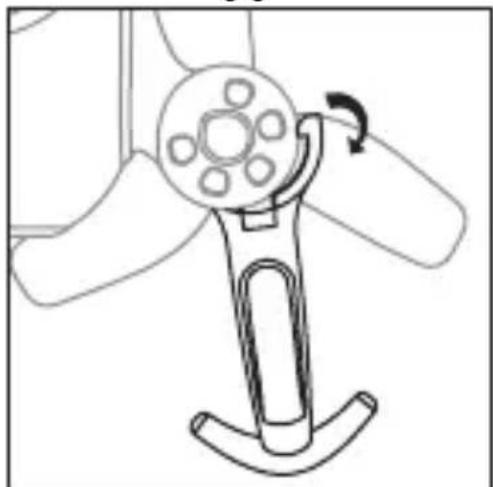

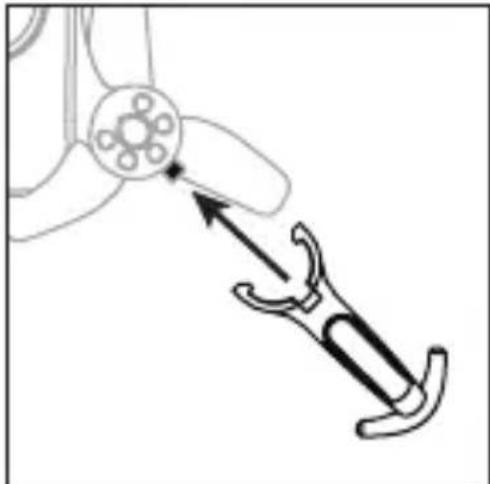

Schema per per montare e smontare i paraeliche

Durante lo smontaggio, rimuovere un lato del paraelica dal blocco e tirare (Figura 14).

Durante l'installazione, appoggiare sulla scanalatura del blocco dell'alloggamento del motore e premere (Figura

15).

Figura 14 Figura 15

Scaricare e installare l'app ARCHOS Drone Remote

Scaricare e installare l'app ARCHOS Drone Remote L'app è adattaagli smartphone iOS o Android; scaricarla dal rispetto app store:

1. Per gli smartphone iOS, cercare ARCHOS Drone Remote.
2. Per gli smartphone Android, cercare ARCHOS Drone Remote.
3. Scansire il codice QR sulla confezione. Per ulteriori informazioni sull'utilizzo di但这a applicazione, consultare il manuale utente online di ARCHOS PicoDrone.

La guida completa di esta applicazione è disponibile qui: https://www.archos.com/fr/support/support_tech/downloads.html

N° Problema Causa Soluzione
1 La spia del trasmettitore è spenta.		1. Batteria scarica. 2. I poli positivo e negativo delle batterie sono posizionati scorrettamente. 3. Contatto difettoso.	1. Sostituire le batterie nel trasmettitore. 2. Installare le batterie come descripto nel manuale. 3. Rimuovere la sporcizia tra la batteria e il contatto.
2 Abbinamento tra drone e trasmettitore non riuscito.		1. La spia è spenta. 2. Interferenza del segnale. 3. Utilizzo scorretto. 4. Il组成部分 elettronico è danneggiato a causa di cadute frequenti.	1. Vedere problema precedente. 2. Riaviare il drone e accendere il trasmettitore. 3. Comandare il drone passo dopo passo come descripto nel manuale. 4. Acquistare parti di ricambio presso il rivenditore e sostituire le parti danneggiate.
3 Il drone ha poca potenza o non vola.		1. Eliche deformate. 2. Batteria scarica. 3. Eliche installate in modo scorretto.	1. Sostituire le eliche. 2. Ricaricare la batteria del drone. 3. Installare le eliche come descripto nel manuale.
4 Il drone non staziona in volo e si inclina da un lato.		1. Eliche deformate. 2. Il vano motore è deformato. 3. Il giroscopio non si resetta dopo una caduta violenta. 4. Il motore è danneggiato.	1. Sostituire le eliche. 2. Sostituire il vano motore. 3. Posizionare il drone su una supercie piana per circa 10 secondi o riavviare il drone per calibrarlo nuovamente. 4. Sostituire il motore.
5 La spia del drone è spenta.		1. Batteria scarica. 2. La batteria è scaduta o è in modalità di protezione alla scarica completa. 3. Contatto difettoso.	1. Ricaricare la batteria del drone. 2. Acquistare una nuova batteria presso il rivenditore per sostiturla. 3. Scollegare la batteria e ricollegarla.
6 Immagine assente.		1. Il cavo della fotocamera non è collegato correttamente. 2. Interferenza del segnale. 3. Fotocamera danneggiata.	1. Controllare il cavo e collegarlo correttamente. 2. Rimuovere il cavo e ricollegarlo. 3. Acquistare una nuova fotocamera presso il rivenditore per sostiturla.
7 Il controlledo da smartphone è dicile.		1. Mancanza diesperienza.	1. Fare pratica e leggere attendamente le istruzioni per il controllo da smartphone.
