MANUALE UTENTE DVD-S38 PANASONIC

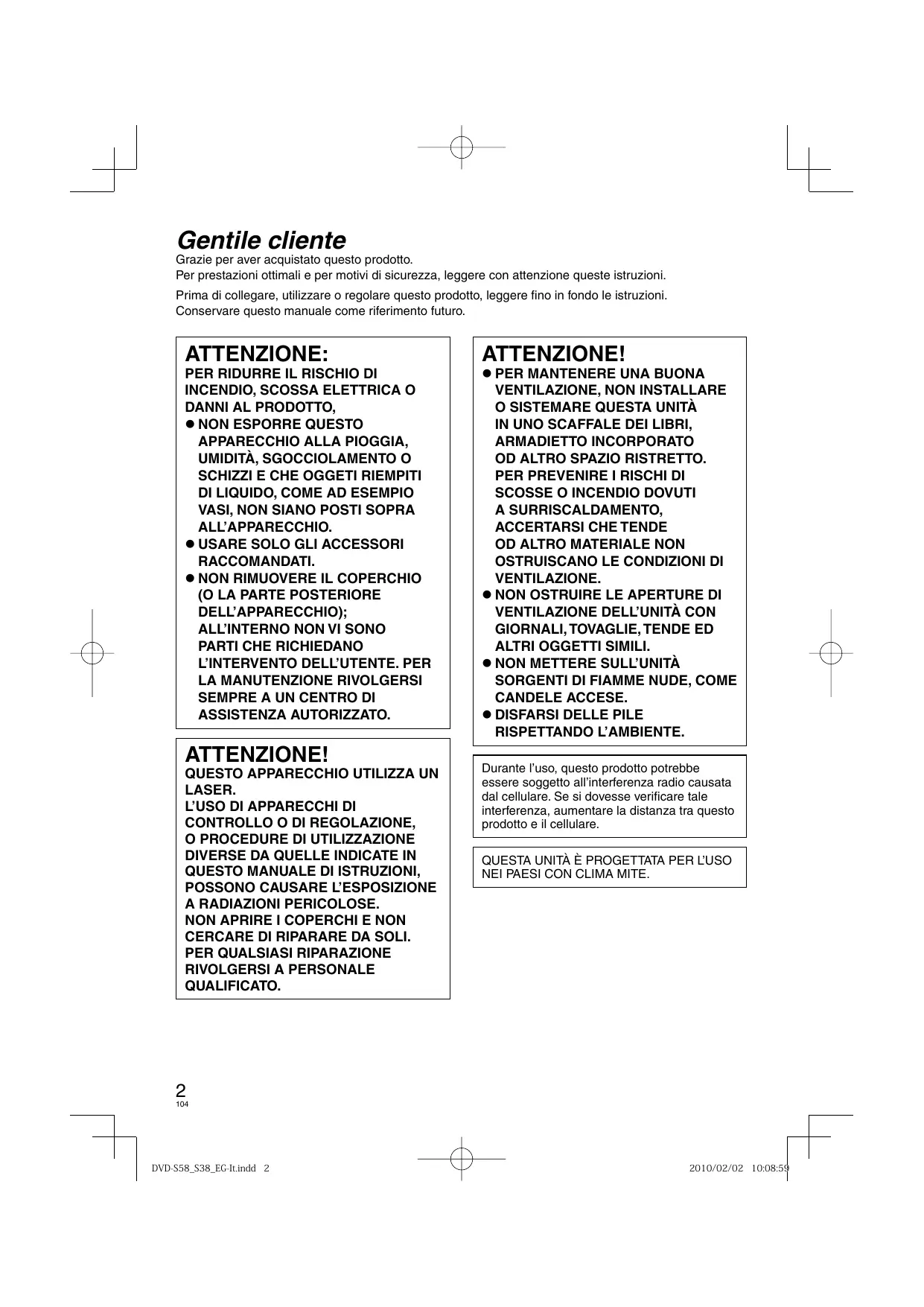

Grazie per aver acquistato questo prodotto.

Per prestazioni ottimali e per motivi di sicurezza, leggere con attenzione queste istruzioni.

Prima di collegare, utilizzare o regolare questo prodotto, leggere fino in fondo le istruzioni.

Conservare questo manuale come riferimento futuro.

ATTENZIONE:

PER RIDURRE IL RISCHIO DI INCENDIO, SCOSSA ELETTRICA O DANNI AL PRODOTTO,

• NON ESPORRE QUESTO APPARECCHIO ALLA PIOGGIA, UMIDITÀ, SGOCCIOLAMENTO O SCHIZZI E CHE OGGETI RIEMPITI DI LIQUIDO, COME AD ESEMPIO VASI, NON SIANO POSTI SOPRA ALL'APPARECCHIO.
  ● USARE SOLO GLI ACCESSORI RACCOMANDATI.
• NON RIMUOVERE IL COPERCHIO (O LA PARTE POSTERIORE DELL'APPARECCHIO); ALL'INTERNO NON VI SONO PARTI CHE RICHIEDANO L'INTERVENTO DELL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI SEMPRE A UN CENTRO DI ASSISTENZA AUTORIZZATO.

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER.

L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE. NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE!

- PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.

- NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.

- NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE.

● DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

Durante l'uso, questo prodotto potrebbe essere soggetto all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questo prodotto e il cellulare.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

Posizionamento

Collocare l'unità su una superficie piana, lontano dalla luce solare diretta, da temperature e umidità elevate, nonché da vibrazioni eccessive. Queste condizioni possono danneggiare la superficie esterna e altri componenti, riducendo in tal modo la vita utile dell'unità. Non appoggiare oggetti pesanti sull'unità.

Voltaggio

Non utilizzare fonti di alimentazione ad alto voltaggio. In caso contrario, si potrebbe sovraccaricare l'unità e provocare un incendio. Non utilizzare una fonte di alimentazione a corrente continua (CC). Controllare attentamente la fonte di alimentazione quando si imposta l'unità su una nave o in un'altro luogo in cui si utilizzi la corrente continua (CC).

Protezione del cavo di alimentazione CA

Assicurarsi che il cavo di alimentazione CA sia collegato correttamente e non sia danneggiato. Un collegamento difettoso o un danneggiamento del cavo potrebbero provocare un incendio o una scossa elettrica. Non tirare né piegare il cavo e non collocarvi oggetti pesanti sopra. Afferrare la spina saldamente quando si intende scollegare il cavo. Qualora si tiri il cavo di alimentazione CA, si potrebbe provocare una scossa elettrica. Non maneggiare la spina con le mani bagnate. In caso contrario, si potrebbe provocare una scossa elettrica.

Materiale estraneo

Evitare che oggetti metallici penetrino all'interno dell'unità. Questo potrebbe provocare una scossa elettrica o un guasto.

Evitare che dei liquidi penetrino all'interno dell'unità. Questo potrebbe provocare una scossa elettrica o un guasto. Qualora si verifichi questa eventualità, scollegare immediatamente l'apparecchio dalla fonte di alimentazione e contattare il rivenditore.

Non spruzzare insetticidi sulla superficie dell'unità o al suo interno. Questi ultimi contengono gas infiammabili che possono prendere fuoco, qualora vengano spruzzati sull'unità.

Assistenza

Non tentare di riparare questa unità da soli. Qualora l'audio si interrompa, gli indicatori non si illuminino, esca il fumo o si verifichi un qualsiasi problema non descritto in queste istruzioni, scollegare il cavo di alimentazione CA e contattare il proprio rivenditore o un centro di assistenza autorizzato. Qualora l'unità venga riparata, smontata o ricostruita da persone non qualificate, si potrebbe verificare una scossa elettrica o un danno all'unità.

È possibile prolungare la vita utile dell'unità scollegandola dalla fonte di alimentazione qualora non si debba utilizzarla per un lungo periodo di tempo.

NOTA:

Nelle istruzioni viene utilizzato il modello DVD-S58, se non diversamente indicato.

Le illustrazioni mostrate potrebbero variare a seconda dei modelli e delle nazioni.

Manutenzione

Pulire questa unità con un panno morbido asciutto

• Non utilizzare mai alcol, solventi o benzina per pulire questa unità.
• Prima di utilizzare un panno trattato chimicamente, leggere attentamente le istruzioni in dotazione con il panno stesso.
• La pulizia del gruppo ottico in genere non è necessaria, anche se questo dipende dall'ambiente di utilizzo.
• Non utilizzare sostanze per la pulizia degli obiettivi disponibili in commercio, in quanto questo potrebbe provocare un malfunzionamento.

Pulizia dei dischi

- Pulire con un panno umido, quindi asciugare completamente.

Precauzioni nel maneggiare i dischi

• Mantenere i dischi per i bordi, per evitare di lasciare inavvertitamente graffi o ditate sul disco.
• Non attaccare etichette o adesivi sui dischi.
• Non utilizzare sostanze spray di pulizia per dischi in vinile, benzina, diluenti, liquidi antistatici o altri solventi.

- Non utilizzare i dischi seguenti:

- Dischi con collanti esposti provenienti da adesivi o etichette rimossi (dischi noleggiati e così via).

- Dischi estremamente deformati o spaccati.

- Dischi di forma irregolare, ad esempio a forma di cuore.

Precauzioni di sicurezza.... 3

Posizionamento.... 3

Voltaggio 3

Protezione del cavo di alimentazione CA.... 3

Materiale estraneo 3

Assistenza.... 3

Cura dell'unità e dei dischi.... 4

Manutenzione 4

Precauzioni nel maneggiare i dischi ..... 4

Informazioni generali 6

Accessorio 6

Codici regionali 6

Riproduzione dal disco 7

Dischi riproducibili e formati supportati 7

Panoramica sul prodotto 8

Pannello anteriore e pannello posteriore....8

Telecomando....9

Inserimento delle batterie.... 10

Collegamenti.... 11

Collegamento a un televisore...... 11

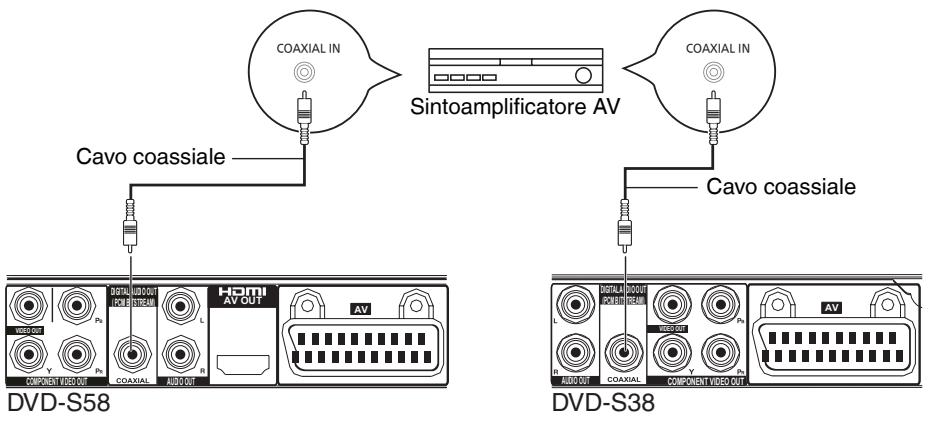

Collegamento di un sintoamplificatore AV digitale 14

Collegamento del cavo di alimentazione CA.... 14

Operazioni preliminari.... 15

Punto 1: Selezione dell'ingresso video appropriato.... 15

Punto 2: Impostazione della funzione di scansione progressiva .... 15

Punto 3: Sezione del sistema colore corrispondente .... 16

Punto 4: Impostazione della lingua ..... 16

Funzioni di riproduzione.... 18

Avvio della riproduzione del disco...... 18

Controlli per la riproduzione di base .... 18

Operazioni per la riproduzione video (DVD/VCD/SVCD).... 19

Visualizzazione delle informazioni sulla riproduzione del disco.... 20

Modalità di riproduzione ripetuta...... 20

Funzioni speciali 21

Funzioni speciali per VCD e SVCD ..... 21

Riproduzione di MP3/JPEG 22

Riproduzione di un disco DivX® ...... 23

Opzioni per i menu dei DVD.... 25

Uso del menu di configurazione del sistema.... 25

Uso del menu di impostazione della lingua 27

Uso del menu di impostazione audio ... 27

Uso del menu di impostazione video ... 28

Uso del menu di configurazione altro... 28

Caratteristiche tecniche.... 30

Risoluzione dei problemi 31

Glossario 33

Accessorio

□ 1 Cavo audio/video
□ 1 Telecomando (N2QAJA000002)
□ 2 Batterie per il telecomando

Suggerimenti:

- Numeri di prodotti corretti a gennaio 2010. Questi numeri possono essere soggetti a modifica.

Codici regionali

Questo lettore di DVD è progettato per supportare il Region Management System. Verificare il numero della regione (area geografica) dell'unità sul pannello posteriore. Controllare il numero del codice regionale sulla confezione del disco. Qualora il numero non corrisponda al numero della regione del lettore, il lettore potrebbe non essere in grado di riprodurre il disco.

Suggerimenti:

• Potrebbe non essere possibile riprodurre CD-R/RW o DVD-R/RW in tutti i casi, a causa del tipo di disco o della condizione della registrazione.
• Qualora si verifichino dei problemi nella riproduzione di un determinato disco, rimuovere il disco e provare con un altro. Un disco formattato in modo errato non verrà riprodotto su questo lettore di DVD.

Regione	Dischi riproducibili
Regioni degli Stati Uniti e del Canada
Regioni del Regno Unito e dell'Europa
Asia Pacifico, Taiwan
Australia, Nuova Zelanda, America latina
Regioni della Russia e dell'India
Cina

IMPORTANTE!

• Qualora il simbolo ‘♡’ venga visualizzato sullo schermo del televisore quando si preme un pulsante, vuol dire che la funzione in questione non è disponibile sul disco corrente o al momento corrente.
• I dischi e i lettori di DVD sono progettati con limitazioni correlate alle aree geografiche (regioni). Prima di riprodurre un disco, assicurarsi che appartenga alla stessa zona del lettore utilizzato.

Dischi riproducibili e formati supportati

Utilizzando questo lettore di DVD, è possibile riprodurre i dischi seguenti:

DVD Video

Formato DVD-Video

DVD-RW

Formato DVD-Video ^*1

DVD-R

DVD-R DL

Formato DVD-Video ^*1 ,

JPEG ^2345*6 ,

MP3*3*7*8*9, DivX*3*10*11*12*13

*1 È necessaria la finalizzazione.
*2 Le estensioni dei file devono essere '.JPG' o '.JPEG'.
*3 ISO9660 livello 1 o 2 (tranne che per i formati estesi)
L'unità è compatibile con la multisessione. L'unità non è compatibile con la scrittura a pacchetti.
*4 Risoluzione delle immagini: tra 34 × 34 e 6144 × 4096 pixel (il sottocampionamento è 4:2:2 o 4:2:0)
Il formato MOTION JPEG non è supportato.
*5 Numero massimo complessivo combinato di contenuti di immagini riconoscibili e cartelle: 9999 contenuti di immagini e 188 cartelle.
*6 I file che sono stati alterati, modificati o salvati con software di modifica di immagini per computer potrebbero non venire visualizzati.
*7 L'estensione del file deve essere '.mp3'.
*8 Livello di compressione: da 32 kbps a 320 kbps
Frequenza di campionamento: 44,1 kHz, 48 kHz
*9 Non compatibile con i tag ID3.
*10 Le estensioni dei file devono essere '.DIVX', '.divx', '.AVI' o '.avi'.
*11 Supporto dei file di testo per sottotitoli.
*12 Riproduce tutte le versioni dei video DivX (incluso il DivX 6) con riproduzione standard dei file multimediali DivX.
Certificato per il DivX Home Theater Profile V3.0.
GMC (Global Motion Compensation) non supportato.
*13 Numero massimo complessivo combinato di contenuti su file e cartelle:
9999 contenuti su file e 188 cartelle (inclusa la cartella radice).

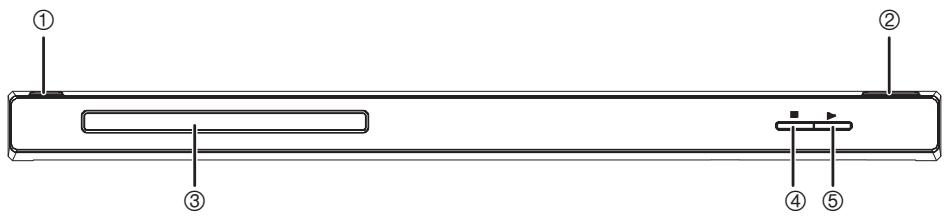

Pannello anteriore e pannello posteriore

① Interruttore di attesa/accensione (⏻/l)

- Premerlo per disporre l'apparecchio nel modo d'attesa o per accenderlo. Durante il modo d'attesa, l'apparecchio continua a consumare una piccola quantità di corrente.

② ▲ OPEN/CLOSE

- Apre/chiude il cassetto del disco

③ Cassetto del disco

④ ■ (Arresto)

- Arresta la riproduzione

⑤ ▶ (Riproduzione)

- Avvia la riproduzione

DVD-S58

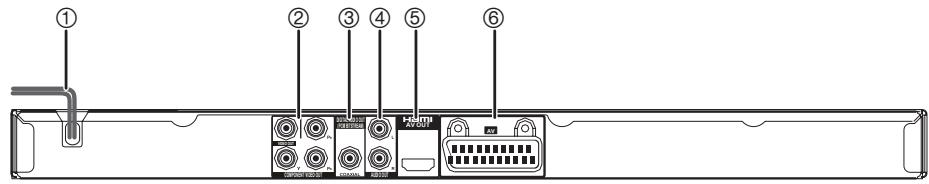

① (Cavo di alimentazione CA)

- Si collega a una normale presa elettrica CA

② VIDEO OUT

- Si collega a un ingresso video di un televisore

COMPONENT VIDEO OUT (YP _B PR)

- Si collega a un ingresso video Component di un televisore

- Si collega a un ingresso audio coassiale di un apparecchio audio digitale

④ AUDIO OUT (L, R)

- Si collega a un ingresso audio di un televisore, un amplificatore, un sintoamplificatore o un apparecchio audio stereo

⑤ HDMI AV OUT (solo DVD-S58)

- Si collega a un ingresso HDMI di un televisore, un amplificatore o un sintoamplificatore

⑥ AV

- Si collega a un ingresso Scart di un televisore

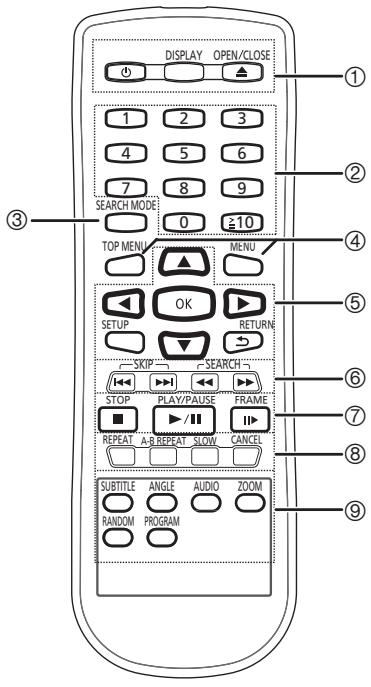

Telecomando

DISPLAY OPEN/CLOSE 1 2 3 4 5 6 7 8 9 SEARCH MODE 0 ≥10 TOP MENU MENU SETUP OK RETURN SKIP SEARCH STOP PLAY/PAUSE FRAME REPEAT A/O REPEAT SLOW CANCEL SUBTITLE ANGLE AUDIO ZOOM RANDOM PROGRAM

① Interruttore attesa/accensione Ⓧ – Commuta il lettore di DVD tra la modalità di attesa e quella di accensione

DISPLAY – Visualizza le informazioni sullo schermo del televisore durante la riproduzione

OPEN/CLOSE ▲ – Apre/chiude il cassetto del disco

② Tastierino numerico – Seleziona le voci numerate in un menu
③ SEARCH MODE – Avviare per selezionare il punto
④ TOP MENU – Mostra il Menu principale MENU – Mostra il Menu
⑤ ▲ ▼ ◀ ▶

▲/▼ – Tasti cursore per lo spostamento verso l'alto/verso il basso

◀/▶ – Tasti cursore per lo spostamento verso sinistra o destra

OK – Conferma la selezione del menu

SETUP – Per entrare o uscire dal menu di configurazione del sistema

RETURN ↩ – Per tornare/andare indietro

⑥ SKIP

◀◀ – Salta al titolo/capitolo/brano precedente
▶▶I – Salta al titolo/capitolo/brano successivo

SEARCH

◀◀ – Avvia la ricerca rapida all'indietro
▶▶ – Avvia la ricerca rapida in avanti

⑦ STOP ■ – Arresta la riproduzione

PLAY/PAUSE ▶/II – Avvia o arresta la riproduzione

FRAME II▶ – Riproduce il video un fotogramma alla volta

⑧ REPEAT – Seleziona svariate modalità di ripetizione A-B REPEAT – Ripete la riproduzione dal punto A al punto B su un disco

SLOW – Avvia la riproduzione al rallentatore

CANCEL – Elimina le informazioni immesse

⑨ SUBTITLE – Commuta tra sottotitoli diversi

ANGLE – Commuta l'angolazione della macchina da presa durante la riproduzione

AUDIO – Cambia la traccia audio

ZOOM – Cambia il livello di ingrandimento

RANDOM – Avvia la riproduzione casuale

PROGRAM – Avvia la riproduzione programmata

Inserimento delle batterie

① Apre lo scomparto delle batterie del telecomando.
② Inserire due batterie di tipo R03 o AAA, seguendo le indicazioni (+/-) all'interno dello scomparto.
③ Chiudere lo sportellino.

ATTENZIONE!

• Rimuovere le batterie qualora siano scariche o il telecomando non debba essere utilizzato per un lungo periodo di tempo.
• Non mescolare batterie nuove e usate o tipi diversi di batterie utilizzandole assieme.
• Le batterie contengono sostanze chimiche, pertanto vanno smaltite in modo appropriato.
• Non scaldare e non esporre a fiamme libere.
• Non lasciare le batterie in un'automobile esposta alla luce diretta del sole per un periodo di tempo prolungato con porte e finestrini chiusi.
• Tenere le batterie AAA R03 fuori dalla portata dei bambini, per evitare che possano ingoiarle.

Uso del telecomando per far funzionare il sistema

Puntare il telecomando direttamente verso l'apposito sensore sul pannello anteriore.
② Non collocare alcun oggetto tra il telecomando e il lettore di DVD mentre si sta utilizzando quest'ultimo.

PRECAUZIONE

Se la batteria non è sostituita correttamente, potrebbe verificarsi un'esplosione. Per la sostituzione utilizzare solo batterie dello stesso tipo o di tipo equivalente consigliate dal produttore. Per lo smaltimento delle batterie usate attenersi alle istruzioni del produttore.

• Periferiche e cavi opzionali sono in vendita separatamente, se non diversamente indicato.
• Non collocare l'unità su amplificatori/sintoamplificatori o apparecchi che possono diventare caldi. Il calore può danneggiare l'unità.
• Prima di eseguire qualsiasi collegamento, si consiglia di scollegare temporaneamente tutte le unità dall'alimentazione CA.
• Non collegare segnali video attraverso un videoregistratore. A causa della protezione anticopia, l'immagine potrebbe non venire visualizzata correttamente.

Collegamento a un televisore

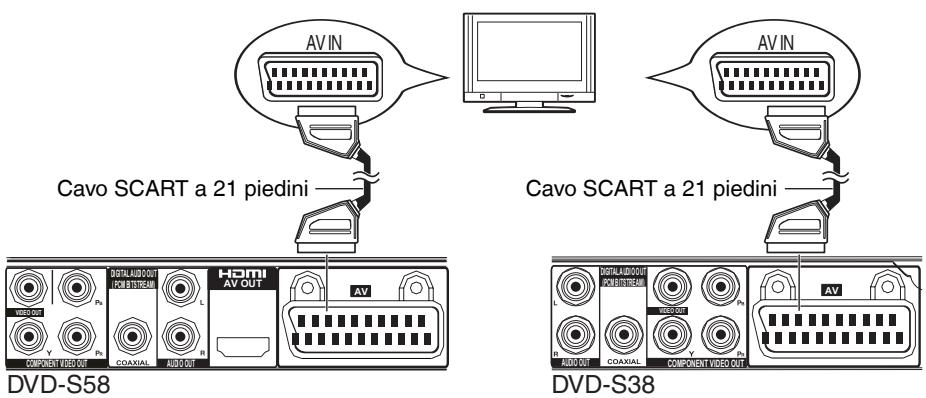

Uso di un collegamento AV (presa AV)

AV IN Cavo SCART a 21 piedini AV IN Cavo SCART a 21 piedini DVD-S58 DVD-S38

Passare a Opzioni per i menu dei DVD > {Video}. (→ pagina 25)

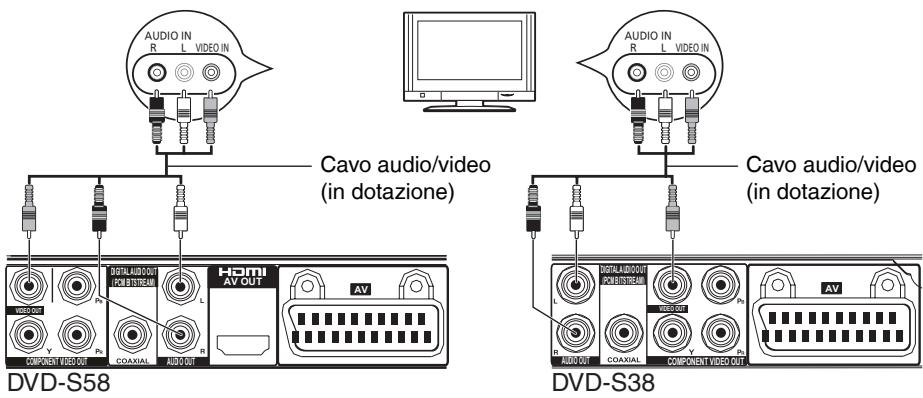

Uso di un collegamento videocomposito (presa VIDEO OUT)

AUDIO IN R L VIDEO IN Cavo audio/video (in dotazione) AUDIO IN R L VIDEO IN DVD-S58 HDMI AV OUT COMPONENT VIDEO OUT HDMI AUDIO OUT COAXIAL AUDIO OUT HDMI AUDIO OUT COAXIAL COMPONENT VIDEO OUT DVD-S38 Cavo audio/video (in dotazione)

• Collegare i terminali dello stesso colore.

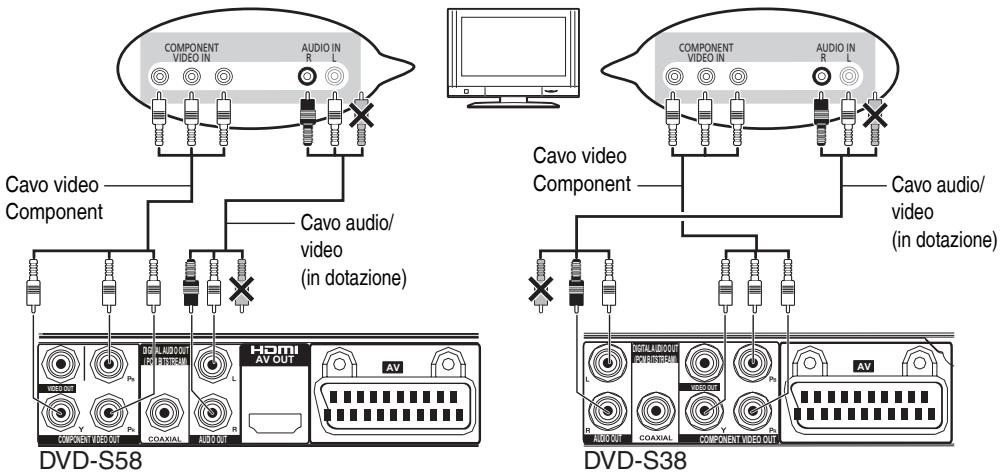

Uso di un collegamento video Component (presa COMPONENT VIDEO OUT) (YP _B PR)

COMPONENT VIDEO IN AUDIO IN R Cavo video Component Cavo audio/ video (in dotazione) DVD-S58 COMPONENT VIDEO IN AUDIO IN R Cavo video Component Cavo audio/ video (in dotazione) DVD-S38 COMPONENT VIDEO IN AUDIO IN R AUDIO OUT COAXIAL COMPONENT VIDEO OUT AV AV HDMI AV OUT L P0 P0 R VDD OUT VDD OUT VDD OUT VDD OUT VDD OUT VDD OUT VDD OUT

• Collegare i terminali dello stesso colore.
  Passare a Operazioni preliminari > Punto 2 per l'impostazione della scansione progressiva. (→ pagina 15)

Uso di un collegamento HDMI (presa HDMI AV OUT) (solo DVD-S58)

■ Con un televisore compatibile HDMI

■ Con un televisore e un amplificatore compatibili HDMI

- Utilizzare cavi HDMI ad alta velocità che rechino il logo HDMI (come indicato sulla copertina). Quando si invia in uscita un segnale 1080p, utilizzare cavi HDMI di lunghezza non superiore a 5,0 metri. Si consiglia di utilizzare un cavo HDMI Panasonic.

Numero parte consigliato:

• Non è possibile utilizzare cavi HDMI non compatibili.
• A seconda del tipo di cavo utilizzato, i terminali AUDIO diventano inutilizzabili.

Passare a Opzioni per i menu dei DVD > {HDMI CEC}. (→ pagina 26)

Collegamento di un sintoamplificatore AV digitale

COAXIAL IN Sintoamplificatore AV Cavo coassiale Cavo coassiale DVD-S58 DVD-S38

Impostare l'Uscita audio digitale del lettore di DVD su PCM o Bitstream a seconda delle funzionalità del sintoamplificatore utilizzato (vedere Opzioni per i menu dei DVD > {Uscita Audio}). (→ pagina 27)

Suggerimento:

- Se il formato audio dell'uscita digitale non corrisponde alla funzionalità del sintoamplificatore utilizzato, quest'ultimo produrrà un forte suono distorto, oppure nessun suono.

Collegamento del cavo di alimentazione CA

Dopo aver collegato tutto correttamente, collegare il cavo di alimentazione CA alla presa elettrica.

Non effettuare né modificare alcun collegamento mentre la funzione di attesa/accensione è impostata su accensione.

La presa di corrente deve trovarsi vicino all'apparecchio ed essere facilmente accessibile. La spina del cavo di alimentazione deve rimanere sempre facilmente accessibile. Per isolare completamente l'apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente.

- Questa unità consuma una piccola quantità di corrente CA anche quando è spenta. Nell'interesse della conservazione dell'energia, se non si intende utilizzare questa unità per un lungo periodo di tempo, è possibile scollegarla.

Punto 1: Selezione dell'ingresso video appropriato

Premere ⏻/l sul lettore di DVD per accenderlo.
② Accendere il televisore e selezionare l'ingresso video corretto.

→ La schermata di sfondo del DVD viene visualizzata sul televisore.

Se si utilizza un apparecchio esterno (ad esempio un impianto audio o un sintoamplificatore audio surround), accenderlo e selezionare la sorgente di ingresso appropriata per l'uscita del lettore di DVD. Consultare il manuale per l'utente dell'apparecchio per i dettagli.

Punto 2: Impostazione della funzione di scansione progressiva

(solo per i televisori a scansione progressiva)

La scansione progressiva visualizza un numero di fotogrammi al secondo pari a due volte quello della scansione interlacciata (il sistema standard dei normali televisori). Grazie a un numero di linee quasi doppio, la scansione progressiva offre una risoluzione e una qualità di immagine più elevate.

Prima di iniziare...

- Assicurarsi di aver collegato questo lettore di DVD a un televisore a scansione progressiva utilizzando le uscite COMPONENT VIDEO OUT o HDMI AV OUT (solo DVD-S58). - Assicurarsi di aver completato l'installazione e la configurazione di base.

① Accendere il televisore.
② Premere ⊙ sul telecomando per accendere il lettore di DVD.
③ Selezionare il canale di ingresso video corretto.

→ La schermata di sfondo del DVD viene visualizzata sul televisore.

4 Premere SETUP.
⑤ Premere ▲ ▼ per selezionare {SISTEMA}, quindi premere ▶.
⑥ Premere ripetutamente ▲▼ per selezionare {Video}, quindi premere ▶.
⑦ Selezionare {Progressivo}, quindi premere OK per confermare.

→ Il menu viene visualizzato sul televisore.

⑧ Premere ◀ per selezionare {Sì}, quindi premere OK per confermare.
Se necessario, attivare la modalità di scansione progressiva del televisore (consultare il manuale dell'utente del televisore).

→ La configurazione è stata completata, ed è possibile sfruttare una qualità di immagine elevata.

Per disattivare manualmente la scansione progressiva:

- Al punto 7, attendere 15 secondi senza eseguire la procedura, dopo la visualizzazione del menu per il ripristino automatico.

Suggerimento:

- Alcuni televisori a scansione progressiva e ad alta definizione non sono pienamente compatibili con questa unità, il che produce un'immagine innaturale quando si riproduce un disco DVD VIDEO in modalità di scansione progressiva. In questo caso, disattivare la funzione di scansione progressiva sia sul lettore di DVD che sul televisore.

Punto 3: Selezione del sistema colore corrispondente

Il sistema colore del lettore DVD, del disco e del televisore devono coincidere, affinché sia possibile riprodurre il disco. Prima di cambiare il sistema del televisore, stabilire il sistema colore del televisore.

1 Premere SETUP.
② Premere ▲ ▼ per selezionare {SISTEMA}, quindi premere ▶.
③ Premere ▲ ▼ per selezionare {Sistema TV}, quindi premere ▶.
④ Utilizzare ▲ ▼ per selezionare una delle opzioni seguenti: {NTSC}

Selezionare questa opzione se il televisore collegato utilizza il sistema colore NTSC. La funzione cambia il segnale video di un disco PAL e lo invia in uscita nel formato NTSC. {PAL}

Selezionare questa opzione se il televisore collegato utilizza il sistema colore PAL. La funzione cambia il segnale video di un disco NTSC e lo invia in uscita nel formato PAL. {PAL60}

Selezionare questa opzione se il televisore collegato utilizza il sistema colore PAL 60. La funzione cambia il segnale video di un disco NTSC e lo invia in uscita nel formato PAL 60. {Auto}

Selezionare questa opzione se il televisore collegato utilizza il sistema colore PAL. La funzione cambia il segnale video di un disco NTSC e lo invia in uscita nel formato PAL 60.

⑤ Selezionare una voce e premere OK.

Suggerimenti:

- Prima di cambiare l'impostazione del sistema colore corrente del televisore, assicurarsi che il televisore supporta il sistema televisivo selezionato.

Punto 4: Impostazione della lingua

Le opzioni per la lingua variano a seconda della propria nazione o area geografica.

Lingua delle indicazioni sullo schermo (OSD, On-Screen Display)

La lingua delle indicazioni sullo schermo per il menu del sistema resterà quella impostata, indipendentemente dalle varie lingue del disco

① Premere SETUP.
② Premere ▲ ▼ per selezionare {LINGUA}, quindi premere ▶.
③ Premere ▲ ▼ per selezionare {OSD}, quindi premere ▶.
4 Premere ▲ ▼ per selezionare una lingua, quindi premere OK.

Suggerimenti: L'opzione sottolineata è l'impostazione predefinita di fabbrica.

Premere ◀ per tornare alla voce di menu precedente, premere SETUP per uscire dalla voce di menu.

Lingue audio, dei sottotitoli e dei menu del disco

È possibile scegliere la propria lingua o traccia audio preferita tra le lingue audio, dei sottotitoli e dei menu dei DVD. Qualora la lingua selezionata non sia disponibile sul disco, verrà utilizzata, al suo posto, la lingua predefinita del disco.

1 Premere SETUP.
② Premere ▲ ▼ per selezionare {LINGUA}, quindi premere ▶.
③ Premere ▲ ▼ per selezionare una delle opzioni seguenti, quindi premere ▶. {Audio}

Selezionare questa opzione per cambiare la lingua della traccia audio del disco.

{Sottotitoli}

Selezionare questa opzione per cambiare la lingua dei sottotitoli.

{Menu}

Selezionare questa opzione per cambiare la lingua del menu del disco.

④ Utilizzare ▲ ▼ per selezionare una lingua e premere OK per confermare.
⑤ Ripetere le operazioni ③ - ④ per altre impostazioni della lingua.

Avvio della riproduzione del disco

① Accendere il televisore e selezionare l'ingresso video corretto.
② Premere ⏻/l per accendere il lettore di DVD.
③ Premere OPEN/CLOSE ▲ per aprire il cassetto del disco
④ Inserire un disco nel cassetto del disco con l'etichetta rivolta verso l'alto, quindi premere OPEN/CLOSE ▲ per chiudere il cassetto del disco.

→ Per i dischi a doppio lato, caricare il lato che si desidera riprodurre rivolto verso l'alto.

⑤ La riproduzione potrebbe avviarsi automaticamente.

In caso contrario, premere PLAY/PAUSE ▶/II.

Qualora sul televisore venga visualizzato un menu del disco, vedere alla pagina successiva > Uso del menu del disco.
Qualora sia stata attivata la protezione bambini per il disco inserito, sarà necessario immettere la password di quattro cifre (vedere Opzioni per i menu dei DVD > Password). (→ pagina 29)
- Vedere le pagine successive per altre funzioni di riproduzione, sotto la voce ‘Funzioni di riproduzione’.

Suggerimenti:

• Non capovolgere il lettore di DVD durante il caricamento, la riproduzione o l'espulsione del disco.
• Non chiudere il cassetto del disco manualmente, anche se la modalità di attesa/accensione è disattivata.

Controlli per la riproduzione di base

Se non diversamente indicato, tutte le operazioni descritte sono basate sull'uso dal telecomando.

Messa in pausa della riproduzione

Durante la riproduzione, premere PLAY/PAUSE ▶/■ per mettere in pausa la riproduzione e visualizzare un fermo immagine. → L'audio viene silenziato.
② Per riprendere la riproduzione normale, premere di nuovo PLAY/PAUSE ▶/II.

Salto di un titolo/capitolo/brano

Per selezionare in sequenza

- Premere SKIP |◀◀ / ▶▶▶| per passare a titolo/capitolo/brano precedente o successivo.

Per selezionare direttamente (solo capitolo/brano)

- Utilizzare il tastierino numerico (0-9) per immettere un numero valido di capitolo/brano. ad es. 5: 5

$$ 1 5: \geq 1 0 \rightarrow 1 \rightarrow 5 $$

Arresto della riproduzione

Premere STOP ■.

→ La posizione arrestata viene memorizzata. Funzione di ripresa della riproduzione Premere PLAY/PAUSE ▶/II per riavviare da questa posizione.
→ La posizione viene cancellata se si apre il cassetto o si preme più volte STOP ■ per visualizzare ‘■’ sullo schermo del televisore.

Suggerimenti:

• Il salvaschermo si avvia automaticamente se la riproduzione del disco viene arrestata per circa 5 minuti.
• Il lettore si dispone automaticamente in modalità di attesa (Standby) se non si preme alcun pulsante per circa 25 minuti dopo aver arrestato la riproduzione del disco (solo quando {Spegnim. Auto} è impostato su {Acceso}) (→ pagina 26).

Operazioni per la riproduzione video (DVD/VCD/SVCD)

A seconda del disco, potrebbe venire visualizzato un menu sullo schermo del televisore una volta caricato il disco.

Per selezionare un contenuto o una voce da riprodurre

- Utilizzare i tasti ◀▶ ▲▼, quindi premere OK o i tasti del tastierino numerico (0-9) sul telecomando per avviare la riproduzione.

Per accedere al menu o chiuderlo

Premere MENU.

Ingrandimento

Questa funzione consente di ingrandire l'immagine sullo schermo del televisore e di spostare l'area ingrandita dell'immagine.

1 Durante la riproduzione, premere ripetutamente ZOOM per visualizzare l'immagine con vari livelli di ingrandimento.

→ Utilizzare i tasti ◀▶ ▲▼ per spostare
l'area ingrandita dell'immagine.
→ La riproduzione prosegue.

② Premere ripetutamente ZOOM per tornare alle dimensioni originali.

Ricerca in avanti/all'indietro

È possibile eseguire la ricerca rapida in avanti o all'indietro su un disco durante la riproduzione e selezionare una velocità di ricerca desiderata.

Per DVD, VCD, SVCD, CD

Premere ◀◀ o ▶▶ una o più volte durante la riproduzione per selezionare la velocità richiesta: X2, X4, X8, X20 (all'indietro o in avanti).

→ L'audio viene silenziato (DVD/VCD/CD)

② Per tornare alla velocità normale, premere PLAY/ PAUSE ▶/III.

Riproduzione al rallentatore

① Premere ripetutamente SLOW per selezionare la velocità richiesta.
② Per tornare alla velocità normale, premere PLAY/ PAUSE ▶/III.

Visualizzazione delle informazioni sulla riproduzione del disco

È possibile visualizzare le informazioni del disco (ad esempio numero di titolo/capitolo/ posizione temporale corrente, tempo trascorso della riproduzione corrente sul disco) senza interrompere la riproduzione del disco.

- Durante la riproduzione, premere ripetutamente DISPLAY.

→ Sullo schermo del televisore viene visualizzato un elenco delle informazioni sul disco correnti disponibili.

Selezione del titolo/capitolo/brano nelle informazioni sul disco

Premere SEARCH MODE, quindi utilizzare i tasti ◀▶ per selezionare un'opzione.

② Utilizzare il tastierino numerico (0-9) per immettere un numero valido di titolo/capitolo/brano oppure ore, minuti e secondi da sinistra a destra nella casella di modifica della posizione temporale, quindi premere OK. La riproduzione si sposta sulla posizione temporale scelta o sul titolo/capitolo/brano selezionati.

Per i DVD

{TT XX/XX CH XXX/XXX}: visualizza il numero complessivo disponibile di titoli e capitoli sul disco e consente di selezionare un capitolo per la visione. {⊕ XX:XX:XX}: visualizza il tempo di riproduzione trascorso del disco e consente di selezionare le ore, i minuti e i secondi per la visualizzazione.

Per Super VCD o VCD

{TRK XX/XX}: visualizza i brani complessivi disponibili sul disco e consente di selezionare un brano per la visualizzazione.

{⊕ XX:XX:XX}: visualizza il tempo di riproduzione trascorso del disco e consente di selezionare le ore, i minuti e i secondi per la visualizzazione.

Modalità di riproduzione ripetuta

Le opzioni di riproduzione ripetuta variano a seconda del tipo di disco. Premere ripetutamente REPEAT per selezionare le modalità di ripetizione seguenti.

Per i DVD

• RIP CAPIT. (capitolo correntemente riprodotto)
• RIP TITOLI (titolo correntemente riprodotto)
• RIP TUTTI (intero disco)
• RIP SPENTO (annulla)

Per VCD, Audio CD

• RIPETI 1 (brano correntemente riprodotto)
• RIP TUTTI (intero disco)
• RIP SPENTO (annulla)

Suggerimento:

- Per i VCD, la riproduzione ripetuta non è possibile se la modalità PBC è attivata.

Ripetizione di una sezione all'interno di un capitolo/brano

È possibile ripetere la riproduzione di un segmento specifico nell'ambito di un titolo, un capitolo o un brano. Per effettuare questa operazione, è necessario contrassegnare l'inizio e la fine del segmento desiderato.

Premere A-B REPEAT per scegliere il proprio punto di inizio ‘RIPETI A-’.
② Premere di nuovo A-B REPEAT nel punto di fine ‘RIPETI A-B’ scelto.

→ La sezione dal punto ‘RIPETI A-’ al punto ‘RIPETI A-B’ viene ripetuta continuativamente.

③ Premere A-B REPEAT una terza volta per uscire (ANNULLA A-B).

Suggerimenti: Le funzioni d'uso descritte qui potrebbero non essere utilizzabili per determinati dischi. Fare sempre riferimento alle istruzioni in dotazione con i dischi.

Funzioni speciali

Modifica della lingua audio

Per i DVD

Premere ripetutamente AUDIO per selezionare la lingua audio offerta dal titolo del DVD correntemente in visione.

Per i VCD

- Premere ripetutamente AUDIO per selezionare il canale audio (Stereo, Mono S, Mono D, Mix Mono).

Sottotitoli

- Premere ripetutamente SUBTITLE per selezionare la lingua dei sottotitoli.

Angolazione

- Premere ripetutamente ANGLE per selezionare l'angolazione.

Fotogramma per fotogramma

Premere FRAME II▶ per riprodurre un disco un fotogramma alla volta in avanti.
② Per riprendere la riproduzione normale, premere PLAY/PAUSE ▶/II.

Riproduzione casuale

- Premere RANDOM per avviare la riproduzione in ordine casuale.

Riproduzione programmata

1 Premere PROGRAM.

→ Il menu di programmazione viene visualizzato sullo schermo del televisore.

② Utilizzare i tasti ▲ ▼ ◀▶ per selezionare un'opzione.
③ Utilizzare il tastierino numerico (0-9)

per immettere il numero di un titolo/ capitolo/brano valido.

Per annullare: Premere CANCEL.

④ Utilizzare i tasti ▲▼◀▶ per selezionare 'PLAY', quindi premere OK.

Per annullare l'intero programma

- Al Punto 3, utilizzare i tasti ▲▼◀▶ per selezionare ‘ELIMINA’, quindi premere OK.

Funzioni speciali per VCD e SVCD

Controllo della riproduzione

Per i VCD con funzione di controllo della riproduzione (PBC) (solo versione 2.0)

- Premere MENU per commutare tra 'PBC: Acceso' e 'PBC: Off'.

→ Se si seleziona ‘PBC: Acceso’, il menu del disco (se disponibile) viene visualizzato sul televisore.
→ Utilizzare SKIP |◀◀ / ▶▶▶ I per passare alla pagina precedente/successiva o utilizzare il Tastierino numerico 0-9 per selezionare un'opzione di riproduzione.

Se si desidera saltare il menu indice e avviare la riproduzione direttamente dall'inizio

- Premere MENU per selezionare 'PBC: Off'.

Riproduzione di MP3/JPEG

Funzionamento generale

① Caricare un disco MP3/JPEG.

→ Il menu del disco dati viene visualizzato sullo schermo del televisore.

② Premere ◀▶ per selezionare il menu e premere OK.

③ Premere ▲ ▼ per selezionare la cartella e premere OK.

④ Premere ▲ ▼ per selezionare un brano/file, quindi premere OK.

→ La riproduzione ha inizio.

(Solo per i file JPEG)

- Al Punto 4, quando si preme MENU anziché OK, vengono visualizzate delle immagini in miniatura.

Utilizzare ▲▼◀▶ per selezionare una delle immagini, quindi premere OK per avviare la riproduzione.

- Al Punto 4, quando si preme PLAY/PAUSE ▶/II anziché OK, è possibile avviare la presentazione.

Riproduzione di musica MP3 e immagini JPEG contemporaneamente (solo DVD-S58)

- Quando si avvia la riproduzione JPEG utilizzando un disco contenente file musicali MP3 e file di immagini JPEG, è possibile ascoltare contemporaneamente la musica su MP3.

Suggerimenti:

• Alcuni file sui dischi JPEG potrebbero risultare distorti durante la riproduzione a causa della configurazione e delle caratteristiche del disco.
• Durante la riproduzione simultanea, non è possibile selezionare un file MP3.
• Durante la riproduzione simultanea, la ricerca in avanti o all'indietro o il rallentatore in avanti non sono disponibili.

Selezione della riproduzione

Durante la riproduzione, è possibile;

• Premere SKIP |◀◀ / ▶▶▶ per selezionare un altro brano/file nella cartella corrente.
• Premere ripetutamente PLAY/PAUSE ▶/11 per mettere in pausa/riprendere la riproduzione.

Ripetizione

Premere ripetutamente REPEAT per selezionare le modalità di ripetizione seguenti.

RIPETI 1

- mantiene un'immagine fissa JPEG sullo schermo o riproduce ripetutamente un file MP3.

RIPETI DIR

- Riproduce ripetutamente tutti i file dello stesso tipo nella cartella selezionata.

RIP TUTTI

- Riproduce tutti i file dello stesso tipo sui dischi.

RIP SPENTO

– disattiva la modalità di ripetizione.

Ingrandimento di un'immagine (JPEG)

① Durante la riproduzione, premere ripetutamente ZOOM per visualizzare l'immagine con vari livelli di ingrandimento.
→ Utilizzare i tasti ◀▶ ▲▼ per spostare l'area ingrandita dell'immagine.
② Premere ripetutamente ZOOM per tornare alle dimensioni originali.

Riproduzione con angolazione multipla (JPEG)

Durante la riproduzione, premere ▲▼◀

▶ per ruotare l'immagine sullo schermo del televisore.

▲ : inverte verticalmente l'immagine di 180°
▼ : inverte orizzontalmente l'immagine di 180°
◀ : ruota l'immagine in senso antiorario di 90°
▶ : ruota l'immagine in senso orario di 90°

Suggerimento:

- Potrebbe non essere possibile riprodurre determinati dischi JPEG a causa della configurazione e delle caratteristiche del disco in questione o delle condizioni della registrazione.

Suggerimenti: Le funzioni d'uso descritte qui potrebbero non essere utilizzabili per determinati dischi.

Fare sempre riferimento alle istruzioni in dotazione con i dischi.

Riproduzione di un disco DivX®

INFORMAZIONI SUI VIDEO DIVX:

DivX® è un formato per video digitali creato dalla DivX, Inc. Questo è un dispositivo certificato DivX che riproduce video DivX.

Per maggiori informazioni e software per convertire i file in video DivX, visitare il sito www.divx.com.

1 Caricare un disco DivX.

→ Il menu del disco dati viene visualizzato sullo schermo del televisore.

② Premere ◀▶ per selezionare il menu e premere OK.

③ Premere ▲ ▼ per selezionare la cartella, quindi premere OK.

4 Premere ▲ ▼ per selezionare un file, quindi premere PLAY/PAUSE ▶/II.

→ La riproduzione ha inizio.

INFORMAZIONI SUI VIDEO-ON-DEMAND DIVX:

Questo apparecchio Certificato DivX® deve essere registrato per poter riprodurre dei contenuti DivX Video-on-Demand (VOD).

Per generare il codice di registrazione, trovare la sezione DivX VOD nel menu setup del dispositivo.

Per completare il processo di registrazione e saperne di più su DivX VOD, andare sul sito vod.divx.com con questo codice.

- È possibile riprodurre solo video DivX noleggiati o acquistati con il codice di registrazione DivX di questo lettore di DVD.

Per i dettagli, Opzioni per i menu dei DVD > {DivX(R) VOD} (→ pagina 29).

Informazioni sui contenuti DivX VOD che possono venire riprodotti solo per un numero prestabilito di volte

Alcuni contenuti DivX VOD possono venire

riprodotti solo per un numero prestabilito di volte. Quando si riproducono questi contenuti, viene visualizzato il numero restante di riproduzioni. Non è possibile riprodurre questi contenuti quando il numero restante di riproduzioni è zero.

- Il numero restante di riproduzioni si riduce ogni volta che viene riprodotto un programma. Tuttavia, quando si avvia la riproduzione dal punto in cui è stata arrestata in precedenza, il numero restante di riproduzioni non si riduce, grazie alla funzione di ripresa della riproduzione.

Visualizzazione di testo dei sottotitoli Su questa unità è possibile visualizzare testo di sottotitoli sui dischi video DivX. Questa funzione non ha nulla a che vedere con i sottotitoli descritti nelle specifiche standard DivX, e non è basata su uno standard ben definito. Il funzionamento potrebbe essere diverso o la funzione potrebbe non operare correttamente, a seconda del modo in cui è stato creato il file o dello stato dell'unità (riproduzione, arresto e così via). Vedere Sottotitoli (→ pagina 21).

Suggerimento:

• I file di sottotitoli con le seguenti estensioni dei nomi file (.srt, .sub, .txt) sono supportati, ma non vengono visualizzati nel menu di selezione dei file.
• Il nome file dei sottotitoli deve essere salvato con lo stesso nome file del film nella stessa cartella.
• Qualora i sottotitoli non vengano visualizzati correttamente, cambiare la lingua dei sottotitoli.
  Per i dettagli, Opzioni per i menu dei DVD > {Sottotit DivX} (→ pagina 27).

(Solo per il DVD-S58)

Il lettore di DVD supporta il protocollo HDMI CEC (Consumer Electronics Control).

Panasonic non garantisce al 100% l'interoperabilità con tutti gli apparecchi HDMI CEC.

① Attiva le operazioni HDMI CEC sul televisore e su altri apparecchi collegati.
Consultare i manuali del televisore e/o degli apparecchi per i dettagli.

② Ora è possibile utilizzare i seguenti controlli HDMI CEC.

Riproduzione a un tocco

Quando si preme ⭕, sia il televisore che questo lettore di DVD si accendono, quindi viene avviata la riproduzione del disco.

- Per avviare la riproduzione con un solo tasto, deve essere inserito un disco video nel cassetto del disco prima dell'operazione.

Modalità di attesa del sistema

Quando si spegne il televisore, tutti gli apparecchi HDMI CEC collegati si commutano contemporaneamente sulla modalità di attesa.

Controllo con il telecomando del televisore

Controllo della riproduzione

È possibile riprodurre i dischi.

Controllo del menu del disco

Visualizzando il menu del disco, è possibile riprodurre quest'ultimo mediante i dischi.

Selezione dell'apparecchio

Quando si seleziona questa unità come sorgente in ingresso, questa unità si accende automaticamente.

Suggerimenti:

- Per le funzioni HDMI CEC è attivata l'impostazione predefinita. È possibile modificare l'impostazione predefinita; vedere Opzioni per i menu dei DVD > {HDMI CEC}. (→ pagina 26)

La configurazione di questo lettore di DVD viene eseguita attraverso il televisore, consentendo di personalizzare il lettore di DVD in modo da adattarlo ai propri requisiti specifici.

Uso del menu di configurazione del sistema

1 Premere SETUP.
② Premere ▲ ▼ per selezionare 'SISTEMA', quindi premere ▶.
③ Premere ▲ ▼ per selezionare le voci seguenti, quindi premere ▶ per confermare la selezione.

Sistema televisivo

Questo menu contiene le opzioni per selezionare il sistema colore corrispondente al televisore collegato. Per i dettagli, vedere Operazioni preliminari > Punto 3. (→ pagina 16)

Salvaschermo

In ‘SISTEMA’, premere ▲ ▼ per selezionare {Salvaschermo}, quindi premere ▶.
② Premere ▲ ▼ per selezionare una delle opzioni seguenti: {Acceso}

Selezionando questa opzione, l'unità avvia il salvaschermo dopo circa 5 minuti in modalità di arresto.

{Off}

Selezionare questa opzione per disattivare il salvaschermo.

Video

① In ‘SISTEMA’, premere ▲ ▼ per selezionare {Video}, quindi premere ▶.
② Premere ▲ ▼ per selezionare una delle opzioni seguenti, {Interlacciato}

Selezionare questa opzione quando è collegato un televisore in grado di ricevere un segnale interlacciato.

{Progressivo}

Selezionare questa opzione quando è collegato un televisore in grado di ricevere un segnale progressivo.

{RGB/SCART}

Selezionare questa opzione quando è collegato un televisore mediante un cavo SCART a 21 piedini.

③ Premere ▲▼ per selezionare un'impostazione, quindi premere OK per confermare.

Risoluzione

(Solo per il DVD-S58)

Selezionare una risoluzione video compatibile con le funzionalità di visualizzazione del televisore.

In ‘SISTEMA’, premere ▲ ▼ per selezionare {Risoluzione}, quindi premere ▶.

{Auto}

Questa funzione rileva e seleziona automaticamente la migliore risoluzione video supportata.

{480P/576P}, {720P}, {1080i}, {1080P}

Selezionare una risoluzione video supportata in modo ottimale dal televisore. Per i dettagli, consultare il manuale del televisore.

② Utilizzare ▲▼ per selezionare un'impostazione, quindi premere OK per confermare.

HDMI CEC

(Solo per il DVD-S58)

Questa funzione è applicabile solo quando si collega questo lettore di DVD a un televisore con un cavo HDMI. Vedere Funzioni di riproduzione > Uso del protocollo HDMI CEC (→ pagina 24).

In ‘SISTEMA’, premere ▲ ▼ per selezionare {HDMI CEC}, quindi premere ▶.

{Acceso}

Selezionare questa opzione per utilizzare il protocollo HDMI CEC.

{Off}

Selezionare questa opzione per disattivare il protocollo HDMI CEC.

② Premere ▲ ▼ per selezionare un'impostazione, quindi premere OK per confermare la selezione.

Tipo di televisore

Impostare il tipo di televisore del lettore di DVD in base al televisore collegato. Il formato selezionato deve essere disponibile sul disco; qualora non lo sia, l'impostazione della visualizzazione sul televisore non avrà effetto sull'immagine durante la riproduzione.

In ‘SISTEMA’, premere ▲ ▼ per selezionare {Tipo TV}, quindi premere ▶.

② Premere ▲ ▼ per selezionare una delle opzioni seguenti:

{4:3PS}

Selezionare questa opzione se si dispone di un televisore standard e si desidera che entrambi i lati dell'immagine vengano tagliati o formattati in modo da rientrare nello schermo del televisore.

{4:3LB}

Selezionare questa opzione se si dispone di un televisore standard. In questo caso, viene visualizzata un'immagine panoramica, con bande nere sui lati superiore e inferiore dello schermo del televisore.

{16:9}

Selezionare questa opzione se si dispone del televisore widescreen.

③ Premere ▲ ▼ per selezionare un'impostazione, quindi premere OK per confermare la selezione.

Spegnimento automatico

L'unità passa alla modalità di attesa dopo circa 25 minuti in modalità di arresto.

In 'SISTEMA', premere ▲ ▼ per selezionare {Spegnim. Auto}, quindi premere ▶. {Acceso}

Selezionare questa opzione per attivare la funzione. {Off}

Selezionare questa opzione per disattivare la funzione.

② Premere ▲ ▼ per selezionare un'impostazione, quindi premere OK per confermare la selezione.

Suggerimenti: L'opzione sottolineata è l'impostazione predefinita di fabbrica.

Premere ◀ per tornare alla voce di menu precedente, premere SETUP per uscire dalla voce di menu.

Uso del menu di impostazione della lingua

1 Premere SETUP.
② premere ▲ ▼ per selezionare {LINGUA}, quindi premere ▶.
③ Premere ▲ ▼ per selezionare le voci seguenti, quindi premere ▶ per confermare la selezione.

Lingua OSD

Questo menu contiene varie opzioni per la lingua di visualizzazione sullo schermo. Per i dettagli, vedere Operazioni preliminari > Punto 4.

Lingua audio, dei sottotitoli, dei menu

Questi menu contengono le opzioni per le varie lingue audio, dei sottotitoli e dei menu dei dischi, che possono essere registrate sul DVD. Per i dettagli, vedere Operazioni preliminari > Punto 4.

Sottotitoli DivX

È possibile impostare un tipo di carattere che supporti il sottotitolo DivX registrato.

In ‘LINGUA’, premere ▲ ▼ per selezionare {Sottotit DivX}, quindi premere ▶.

{Latino 1}, {Latino 2}, {Cirillico}, {Turco}

Selezionare il tipo di carattere per il titolo registrato.

② Premere ▲▼ per selezionare un'impostazione, quindi premere OK per confermare la selezione.

Uso del menu di impostazione audio

1 Premere SETUP.
② Premere ▲ ▼ per selezionare {AUDIO}, quindi premere ▶.
③ Premere ▲ ▼ per selezionare le voci seguenti, quindi premere ▶ per confermare la selezione.

Uscita audio

Impostare questa opzione se si collega un sintoamplificatore AV digitale.

In ‘AUDIO’, premere ▲ ▼ per selezionare {Uscita Audio}, quindi premere ▶. {Bitstream}

Selezionare questa opzione se l'apparecchio collegato dispone di un decoder multicanale interno che supporti uno dei formati audio multicanale (Dolby Digital, DTS).

{PCM}

Selezionare questa opzione se l'apparecchio collegato non è in grado di decodificare l'audio multicanale. Il lettore di DVD converte i segnali multicanale Dolby Digital in PCM (Pulse Code Modulation).

② Premere ▲▼ per selezionare un'impostazione, quindi premere OK per confermare la selezione.

Gamma dinamica

Regola l'audio in modo da produrre un suono chiaro anche quando il volume è basso, attraverso la compressione della gamma al livello sonoro più basso e al livello sonoro più alto. Funzione pratica per la visualizzazione nelle ore notturne. (Funziona solo con l'audio in Dolby Digital.)

In ‘AUDIO’, premere ▲ ▼ per selezionare {Gamma Dinamica}, quindi premere ▶.
② Premere ▲▼ per selezionare un'impostazione, quindi premere OK per confermare la selezione.

Uso del menu di impostazione video

① In modalità disco, premere SETUP.
② premere ▲ ▼ per selezionare {VIDEO}, quindi premere ▶.
③ Premere ▲ ▼ per selezionare le voci seguenti, quindi premere ▶ per confermare la selezione.

Luminosità/Contrasto

L'aumento del valore rende più chiara l'immagine, e viceversa.

In ‘VIDEO’, premere ▲ ▼ per selezionare {Luminosità} o {Contrasto}, quindi premere ▶.
→ Viene visualizzato il menu.
② Premere ▲▼ per regolare l'impostazione più adatta alle proprie preferenze personali.
③ Premere OK per confermare.

Tinta

In ‘VIDEO’, premere ▲ ▼ per selezionare {Hue}, quindi premere ▶.
② Premere ▲ ▼ per spostare l'indicatore scorrevole in modo da regolare la tinta del segnale video in uscita.
③ Premere OK per confermare.

Saturazione

In ‘VIDEO’, premere ▲ ▼ per selezionare {Saturation}, quindi premere ▶.
② Premere ▲▼ per spostare l'indicatore scorrevole in modo da regolare la saturazione del segnale video in uscita.
③ Premere OK per confermare.

Nitidezza

È possibile personalizzare il colore dell'immagine regolando la nitidezza.

In 'VIDEO', premere ▲ ▼ per selezionare {Dettaglio}, quindi premere ▶.
② Premere ▲ ▼ per selezionare un'impostazione, quindi premere OK per confermare la selezione.

Uso del menu di configurazione altro

① Premere SETUP.
② premere ▲ ▼ per selezionare {ALTRO}, quindi premere ▶.
③ Premere ▲▼ per selezionare le voci seguenti, quindi premere ▶ per confermare la selezione.

Classificazione

Questa funzione consente di impostare un livello di limitazione della riproduzione. I livelli di classificazione vanno da 0 a 8 e dipendono dalla nazione. È possibile impedire la riproduzione di alcuni dischi non adatti ai bambini, o far riprodurre determinati dischi con scene alternative.

• Sbloccare il disco immettendo la password di quattro cifre prima di poter accedere al menu {Classif.}.
  In ‘ALTRO’, premere ▲ ▼ per selezionare {Password}, quindi premere ▶.
  ② Utilizzare il tastierino numerico (0-9) per immettere la password di quattro cifre, quindi premere OK (vedere Password) (→ pagina 29).
  ③ Premere ▲ per selezionare {Classif.}, quindi premere ▶.
  4 Premere ▲ ▼ per selezionare un livello di classificazione per il disco inserito, quindi premere OK.

→ Per disattivare il controllo genitori e consentire la riproduzione di tutti i dischi, selezionare {8 Ness. Limite}.

- I DVD che hanno una classificazione al di sopra del livello selezionato non verranno riprodotti, a meno che non si immetta la propria password di quattro cifre.

Suggerimenti:

— Questa funzione non limita la visione, qualora il produttore del disco non abbia codificato il disco.
- I VCD, i SVCD e i CD non dispongono di alcuna indicazione di livello, quindi il controllo genitori non ha alcun effetto su questi tipi di dischi. Questo vale anche per la maggior parte dei DVD illegali.
- Alcuni DVD non sono codificati con una classificazione, anche se la classificazione dei film potrebbe essere stampata sulla copertina di tali dischi. La funzione del livello di classificazione non impedisce la riproduzione di tali dischi.

Suggerimenti: Premere ◀ per tornare alla voce di menu precedente, premere SETUP per uscire dalla voce di menu.

Password

È necessario immettere una password di quattro cifre per riprodurre un disco vietato, o qualora venga richiesta una password. Se il disco è bloccato, impostare Classif. su (8 Ness. Limite) per consentire la riproduzione di tutti i dischi.

In ‘ALTRO’, premere ▲▼ per selezionare {Password}, quindi premere ▶.
→ Verrà chiesto di immettere la propria password di quattro cifre.
② Utilizzare il tastierino numerico (0-9) per immettere la propria vecchia password di quattro cifre, quindi premere OK.
→ Quando si esegue questa operazione per la prima volta, digitare '0000'. Qualora si dimentichi la propria vecchia password di quattro cifre, digitare '0000'.
③ Premere ▶, quindi immettere la nuova password di quattro cifre.
4 Premere OK per confermare.

DivX(R) VOD

Il codice di registrazione dei DivX VOD (Video On Demand) consente di noleggiare e acquistare film utilizzando il servizio DivX VOD da internet. Per ulteriori informazioni, visitare il sito http://vod.divx.com.

In ‘ALTRO’, premere ▲ ▼ per selezionare {DivX(R) VOD}, quindi premere ▶.
Viene visualizzato il codice di registrazione.
② Utilizzare il codice di registrazione per noleggiare o acquistare i film dal servizio DivX VOD all'indirizzo http://vod.divx.com. Attenersi alle istruzioni e scaricare il film dal computer su un disco per la riproduzione su questo lettore di DVD.

Suggerimento:

- Tutti i film scaricati da DivX VOD possono essere riprodotti solo su questo lettore di DVD.

Valori predefiniti

Impostando la funzione Default si ripristinano tutte le opzioni e le impostazioni personali ai valori predefiniti in fabbrica, inclusa la password per la classificazione.

In ‘ALTRO’, premere ▲ ▼ per selezionare {Password}, quindi premere ▶.
② Utilizzare il tastierino numerico (0-9) per immettere la password di quattro cifre, quindi premere OK (vedere Password).
③ Premere ▼ per selezionare {Default}, quindi premere ▶ per selezionare {Ripristina}.
4 Premere OK per confermare. → Tutte le impostazioni ora vengono ripristinate ai valori predefiniti in fabbrica.

Suggerimenti: Premere ◀ per tornare alla voce di menu precedente, premere SETUP per uscire dalla voce di menu.

Sistema del segnale: PAL/NTSC

Gamma di temperature di esercizio:

da +5 °C a +35 °C

Gamma di umidità di esercizio:

dal 20 % all'80 % RH (senza condensa)

Uscita video:

Livello di uscita: 1,0 Vp-p (75 Ω)

Connettore di uscita: presa RCA (1 serie)

AV (21 piedini) (1 serie)

Uscita video componente: (480p/480i: 60 Hz)

(576p/576i: 50 Hz)

Livello di uscita Y: 1,0 Vp-p (75 Ω)

Livello di uscita P_B : 0,7 Vp-p (75 Ω)

Livello di uscita PR: 0,7 Vp-p (75 Ω)

Connettore di uscita:

presa RCA (Y: verde, P_B : blu, P_R : rosso)

Uscita RGB:

Livello di uscita: 0,7 Vp-p (75 Ω)

Connettore di uscita: AV (21 piedini) (1 serie)

Uscita audio:

Livello di uscita: 2 Vrms (a 1 kHz, 0 dB)

Connettore di uscita: presa RCA (1 serie)

AV (21 piedini) (1 serie)

Numero di connettori: 2 canali

Uscita audio digitale:

Uscita digitale coassiale: presa RCA

[DVD-S58] Uscita AV HDMI

Formato di uscita:

Connettore di uscita: tipo A (a 19 piedini)

- Questa unità supporta la funzione "HDMI CEC".

Specifica LASER

Prodotto LASER di Classe 1:

lunghezza d'onda:

770 a 800 nm (CD)/645 a 660 nm (DVD)

Fonte di alimentazione: CA da 230 V, 50 Hz

Assorbimento: circa 10 W

Assorbimento in modalità di attesa:

meno di 1 W

Peso: [DVD-S58] circa 1,8 kg

[DVD-S38] circa 1,6 kg

Le caratteristiche tecniche sono soggette a modifica senza preavviso.

Prima di richiedere assistenza, controllare quanto segue. In caso di dubbi su alcuni dei punti di controllo o nel caso in cui le soluzioni indicate nella tabella non risolvano il problema, rivolgersi a un rivenditore per le istruzioni.

Problema	Soluzione
L'apparecchio non si accende.	– Premere ♂/l sulla parte anteriore del lettore di DVD per accendere il sistema.– Assicurarsi che la presa elettrica CA sia sotto tensione.
Il telecomando non funziona.	– Puntare il telecomando direttamente verso il sensore sulla parte anteriore del lettore di DVD (non verso il televisore).– Rimuovere eventuali ostacoli tra il lettore di DVD e il telecomando.– Le batterie sono scariche, sostituirle.– Controllare che le polarità delle batterie rispettino quelle indicate sul telecomando (segni ±).
Immagine assente.	– Accendere il televisore e impostarlo sull'ingresso canale video appropriato per il lettore DVD.– Controllare il collegamento video tra il lettore di DVD e il televisore.
L'immagine è distorta o in bianco e nero durante la riproduzione.	– Il disco non corrisponde allo standard del sistema colore del televisore (PAL/NTSC).– Il disco è sporco, pulirlo.– A volte potrebbe essere presente una minima distorsione dell'immagine. Non si tratta di un guasto.– Assicurarsi che non sia selezionata l'uscita progressiva quando il televisore collegato non è compatibile con i segnali progressivi. Se il televisore collegato non è compatibile con i segnali progressivi, collegare il televisore con la presa VIDEO OUT (→ pagina 11) e impostare {Video} in Opzioni di menu per i DVD su {Interlacciato} (→ pagina 25).
Audio assente.	– Controllare i collegamenti audio, e che i jack rosso e bianco siano collegati correttamente.– Impostare correttamente l'uscita digitale, in base all'apparecchio collegato al lettore di DVD. (→ pagina 27)
Non si riesce a modificare il formato dello schermo.	– Il formato dello schermo è prestabilitito sul disco DVD.– A seconda del televisore, potrebbe non essere possibile modificare il formato dello schermo.
Non si riesce a selezionare alcune voci nel menu di configurazione/di sistema.	– Premere due volte STOP ■ prima di selezionare il menu di configurazione/di sistema.– A seconda della disponibilità del disco, alcune voci di menu non possono essere selezionate.

Problema

Il lettore di DVD non avvia la riproduzione.

Le immagini si bloccano momentaneamente durante la riproduzione.

Non si riesce a selezionare l'attivazione o la disattivazione della scansione progressiva.

Le immagini di questo lettore DVD non vengono visualizzate sul televisore. Si è dimenticata la password.

Quando vengono visualizzati i messaggi seguenti sull'unità.

LOAD (LOAD)

STOP (STOP)

[Non-Text]

OPEN (OPEN)

TITLE (TITLE)

Soluzione

• Inserire un disco leggibile con il lato di riproduzione rivolto verso il basso.
• Controllare il tipo di disco, il sistema colore (PAL/NTSC) e il codice regionale.
• Controllare la presenza di eventuali graffi o ditate sul disco.
• Premere SETUP per disattivare la schermata del menu di configurazione.
• Potrebbe essere necessario immettere la password per poter cambiare il livello di classificazione dei genitori o per sbloccare il disco per la riproduzione.
• Potrebbe essersi formata della condensa all'interno del sistema. Rimuovere il disco e lasciare il sistema acceso per circa un'ora.
• Scollegare il cavo di alimentazione CA dalla presa elettrica per qualche minuto. Ricollegare il cavo di alimentazione CA e provare di nuovo a utilizzare l'apparecchio normalmente.
• Controllare la presenza di ditate/graffi sul disco e pulirlo con un panno morbido procedendo dal centro verso il bordo esterno.
• Controllare che l'uscita del segnale video sia impostata su {Progressivo}.
• Riportare le impostazioni del lettore di DVD ai valori predefiniti in fabbrica.
  1) Premere ⏻/l sul lettore di DVD per accenderlo.
  2) Premere OPEN/CLOSE ▲ per aprire il cassetto dischi.
  3) Premere e tenere premuto contemporaneamente ■ e ▶ sul lettore di DVD per almeno 5 secondi con il cassetto aperto. Tutte le impostazioni tornano ai valori preimpostati in fabbrica.
• Caricamento del disco in corso. Attendere qualche secondo.
• Riproduzione arrestata. Premere PLAY/PAUSE ▶/II.
• Inserire un disco leggibile con il lato di riproduzione rivolto verso il basso.
• Premere OPEN/CLOSE ▲ per chiudere il cassetto.
• Premere ▲▼◀▶ per selezionare il titolo, quindi premere OK.

Analogico: audio che non è stato trasformato in forma numerica. L'audio analogico è variabile, mentre l'audio digitale ha valori numerici specifici. Queste prese inviano in uscita l'audio su due canali, sinistro e destro.

Formato dello schermo: il rapporto tra dimensione verticale e orizzontale di un'immagine visualizzata. Il rapporto orizzontale/verticale di un televisore convenzionale è 4:3, mentre quello dei televisori widescreen è 16:9.

Prese AUDIO OUT: prese sul retro del sistema DVD che inviano l'audio a un altro sistema (televisore, impianto audio, e così via).

Velocità in bit: la quantità di dati utilizzata per contenere una determinata lunghezza di musica; misurata in kilobit al secondo, o kbps. In alternativa, la velocità con la quale si effettua una registrazione. Generalmente, la qualità audio migliora di pari passo con l'aumento della la velocità in bit, o con l'aumento della velocità di registrazione. Tuttavia, velocità in bit più elevate utilizzano una maggiore quantità di spazio su un disco.

Capitolo: sezioni di un'immagine o di un brano musicale su un DVD che sono più piccole dei titoli. Un titolo è composto da svariati capitoli. A ciascun capitolo è assegnato un numero, che consente di individuare il capitolo desiderato.

Prese di uscita video Component: prese sul retro del sistema DVD che inviano video di alta qualità a un televisore dotato di prese per ingresso video Component.

Menu del disco: visualizzazione sullo schermo preparata per consentire la selezione di immagini, audio, sottotitoli, angolazioni multiple, e così via, registrati su un DVD.

Digitale: audio che è stato convertito in valori numerici. L'audio digitale è disponibile quando si utilizza la presa DIGITAL AUDIO OUT COAXIAL. Queste prese inviano l'audio su più canali, anziché solo su due canali, come accade per l'analogico.

Dolby Digital: sistema audio surround sviluppato dai Dolby Laboratories, che prevede fino a sei canali audio digitali (sinistro e destro, canali surround sinistro e destro, centrale e subwoofer).

HDMI e un'interfaccia digitale per prodotti di elettronica di consumo. A differenza dei collegamenti convenzionali, questo sistema trasmette segnali audio e video digitali non compressi su un singolo cavo.

JPEG: formato molto comune per immagini fisse digitali. Sistema di compressione dei dati per immagini fisse proposto dal Joint Photographic Expert Group, che offre una bassa riduzione della qualità di immagine nonostante l'elevato rapporto di compressione.

Multicanale: la specifica dei DVD prevede che ciascuna traccia audio costituisca un solo campo sonoro. Il termine “multicanale” si riferisce a una struttura di tracce audio che dispone di tre o più canali.

Controllo genitori: funzione dei DVD per limitare la riproduzione del disco a seconda dell'età degli utenti, in base al livello di limitazione di ciascuna nazione. La limitazione varia da un disco all'altro; quando è attivata, la riproduzione viene vietata qualora il livello del materiale sia superiore al livello impostato dall'utente.

PCM (Pulse Code Modulation): sistema per convertire il segnale audio analogico in digitale per una successiva elaborazione, senza alcuna compressione dei dati utilizzati nella conversione.

Controllo della riproduzione (PBC- Playback control): si riferisce ai segnali registrati su Video CD o SVCD per controllare la riproduzione. Utilizzando le schermate di menu registrato su un Video CD o un SVCD che supporti il PBC, è possibile utilizzare materiale di tipo interattivo, nonché materiale che disponga di una funzione di ricerca.

Scansione progressiva: visualizza tutte le linee orizzontali di un'immagine contemporaneamente, come un unico quadro di segnale. Questo sistema è in grado di convertire il video interlacciato di un DVD in formato progressivo per il collegamento a uno schermo progressivo. Aumenta notevolmente la risoluzione verticale.

Codice regionale: sistema per consentire la riproduzione dei dischi solo nell'area geografica (regione) designata preventivamente. Questa unità riproduce solo i dischi che hanno codici regionali compatibili. È possibile trovare il codice regionale della propria unità cercandolo sull'etichetta del prodotto. Alcuni dischi sono compatibili con più regioni (o con tutte le regioni: "All").

Titolo: la sezione più lunga di un'immagine o di un contenuto musicale su un DVD, nella musica, e così via, nel materiale video; oppure l'intero album, nel materiale audio. A ciascun titolo è assegnato un numero, che consente di individuare il titolo desiderato.

Presa VIDEO OUT: presa sul retro del sistema DVD che invia il video a un televisore.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Cd

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione.

Prodotto su licenza dei Dolby Laboratories. Dolby e il simbolo della doppia D sono marchi dei Dolby Laboratories.

Fabbricato su licenza del brevetto degli Stati Uniti N. 5,451,942 e altri brevetti statunitensi e mondiali concessi e in attesa di concessione. DTS e il Simbolo sono marchi registrati e DTS Digital Out e i loghi DTS sono marchi di DTS, Inc. Il prodotto comprende software. © DTS, Inc. Tutti i diritti riservati.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC negli Stati Uniti e in altre nazioni.

DivX® è un marchio registrato di DivX, Inc., utilizzato su licenza.

Questo prodotto incorpora una tecnologia di protezione del copyright protetta da brevetti degli Stati Uniti e da altri diritti di proprietà intellettuale. L'utilizzazione della tecnologia di protezione del copyright deve essere autorizzata da Macrovision, ed è destinata esclusivamente alla visione domestica e ad altri usi limitati di visione, se non diversamente autorizzata da Macrovision. Sono vietati il reverse engineering o il disassemblaggio.

N. brevetto USA 6,836,549; 6,381,747; 7,050,698; 6,516,132 e 5,583,936.

Bästa kund
