MANUALE UTENTE ICM20H Monacor

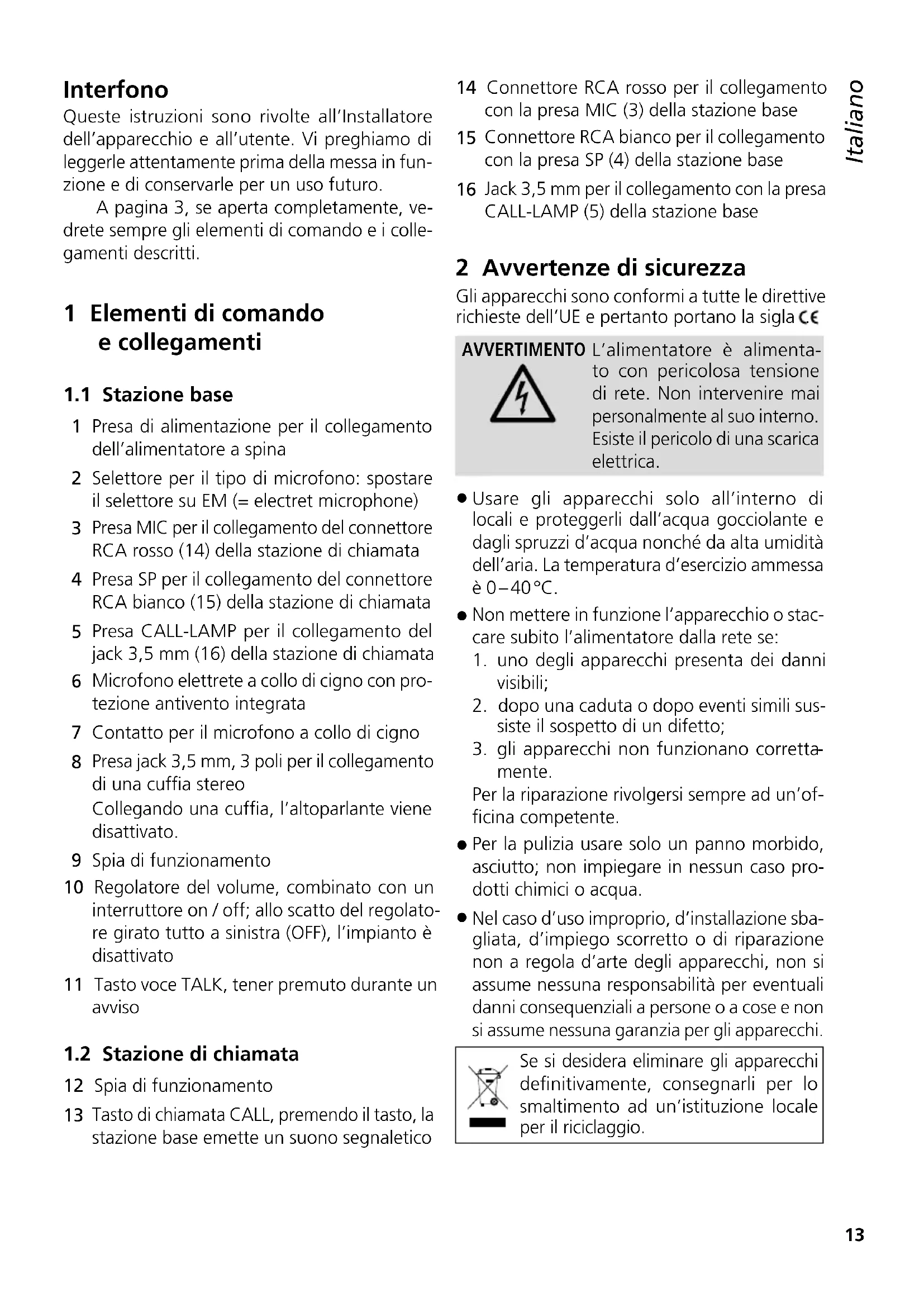

Queste istruzioni sono rivolte all'Installatore dell'apparecchio e all'utente. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro.

A pagina 3, se aperta completamente, vedrete sempre gli elementi di comando e i collegamenti descritti.

1 Elementi di comando e collegamenti

1.1 Stazione base

1 Presa di alimentazione per il collegamento dell'alimentatore a spina
2 Selettore per il tipo di microfono: spostare il selettore su EM (= electret microphone)
3 Presa MIC per il collegamento del connettore RCA rosso (14) della stazione di chiamata
4 Presa SP per il collegamento del connettore RCA bianco (15) della stazione di chiamata
5 Presa CALL-LAMP per il collegamento del jack 3,5 mm (16) della stazione di chiamata
6 Microfono elettrete a collo di cigno con protezione antivento integrata
7 Contatto per il microfono a collo di cigno
8 Presa jack 3,5 mm, 3 poli per il collegamento di una cuffia stereo
Collegando una cuffia, l'altoparlante viene disattivato.
9 Spia di funzionamento
10 Regolatore del volume, combinato con un interruttore on / off; allo scatto del regolatore girato tutto a sinistra (OFF), l'impianto è disattivato
11 Tasto voce TALK, tener premuto durante un avviso

1.2 Stazione di chiamata

12 Spia di funzionamento

13 Tasto di chiamata CALL, premendo il tasto, la stazione base emette un suono segnaletico

14 Connettore RCA rosso per il collegamento con la presa MIC (3) della stazione base
15 Connettore RCA bianco per il collegamento con la presa SP (4) della stazione base
16 Jack 3,5 mm per il collegamento con la presa CALL-LAMP (5) della stazione base

2 Avvertenze di sicurezza

Gli apparecchi sono conformi a tutte le direttive richieste dell'UE e pertanto portano la sigla C€

AVVERTIMENTO

L'alimentatore è alimentato con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno. Esiste il pericolo di una scarica elettrica.

• Usare gli apparecchi solo all'interno di locali e proteggerli dall'acqua gocciolante e dagli spruzzi d'acqua nonché da alta umidità dell'aria. La temperatura d'esercizio ammessa è 0–40°C.
• Non mettere in funzione l'apparecchio o staccare subito l'alimentatore dalla rete se:
• uno degli apparecchi presenta dei danni visibili;
• dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
• gli apparecchi non funzionano corretta- mente.
  Per la riparazione rivolgersi sempre ad un'officina competente.
• Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso prodotti chimici o acqua.
• Nel caso d'uso improprio, d'installazione sbagliata, d'impiego scorretto o di riparazione non a regola d'arte degli apparecchi, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per gli apparecchi.

Se si desidera eliminare gli apparecchi definitivamente, consegnarli per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Possibilità d'impiego

L'interfono a cavo ICM-20H è adatto, per esempio, per reception, sportelli di vendita, ristoranti ecc. È composto da una stazione base con amplificatore integrato, da una stazione di chiamata e da un alimentatore a spina. Il materiale di montaggio per fissare la stazione di chiamata è in dotazione.

La stazione base dispone di un altoparlante integrato con regolazione del volume, di un microfono staccabile a collo di cigno e di un tasto voce. Per aumentare la comprensione in ambienti rumorosi è possibile collegare una cuffia. La stazione di chiamata, con altoparlante integrato e microfono viene collegata con la stazione base per mezzo di tre cavi. In più possiede un tasto voce per far scattare un suono segnaletico.

4 Montaggio della stazione di chiamata

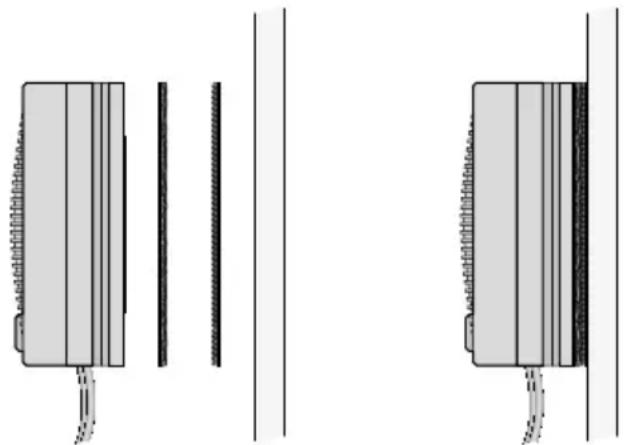

4.1 Montaggio incollato

Per mezzo dei due anelli con velcro in dotazione, la stazione di chiamata può essere incollata a un vetro.

1) Separare gli anelli, collegati fra loro con la chiusura a velcro. Entrambi gli anelli, sul lato posteriore, presentano uno strato adesivo coperto da una pellicola staccabile.
2) Staccare la pellicola da uno degli anelli e incollarlo sul retro della stazione di chiamata.
3) Staccare la pellicola dal secondo anello e incollarlo sul posto voluto del vetro.
4) Attaccare la stazione di chiamata con il suo anello di velcro all'anello con velcro sul vetro.

Fig. 3 Montaggio incollato

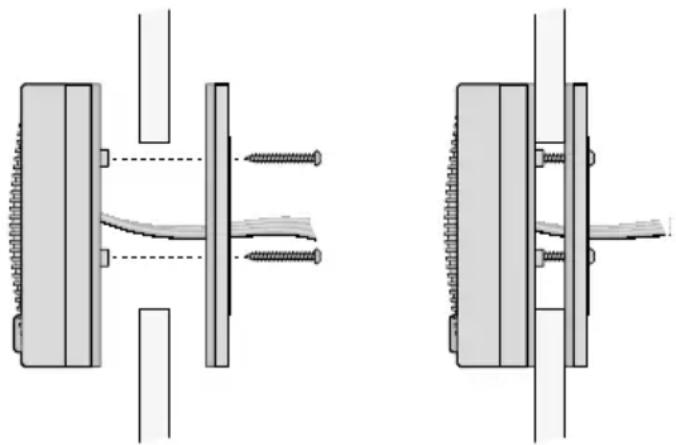

4.2 Montaggio a vite

Per mezzo delle viti in dotazione, la stazione di chiamata può essere montata a una sottile parete divisoria (p. es. un vetro).

1) Applicare nella divisoria un foro del diametro di 50 mm.
2) Svitare la parte posteriore della stazione di chiamata.
3) Allentare l'anello di gomma sulla parte anteriore al punto tale che si possano sfilare i cavi di collegamento dalla guida laterale per i cavi. Quindi sistemare nuovamente l'anello sulla parte anteriore.
4) Posizionare la parte anteriore davanti al foro nella divisoria e fare passare i cavi attraverso il foro.
5) Far passare i cavi attraverso la parte posteriore.
6) Con le tre viti più lunghe in dotazione, avvita-re la parte posteriore contro la parte anteriore.

1) Inserire il microfono a collo di cigno (6) nella presa XLR (7) della stazione base. Il selettore a cursore (2) deve essere in posizione EM (= electret microphone).
2) Collegare i tre cavi di collegamento della stazione di chiamata con le relative prese della stazione base:
- il connettore RCA rosso (14) con la presa rossa MIC (3)
- il connettore RCA bianco (15) con la presa bianca SP (4)
- il jack (16) con la presa jack 3,5 mm (5) CALL-LAMP

3) Se necessario, alla presa jack 3,5 mm (8) sul lato sinistro della stazione base collegare una cuffia stereo. In questo caso, l'altoparlante della stazione base viene disattivato.

Importante: Non collegare alla presa un auricolare mono con connettore a 2 poli. Il cortocircuito provocato dal connettore può danneggiare l'apparecchio.

4) Collegare l'alimentatore a spina con la presa d'alimentazione (1) della stazione base e inserirlo in una presa di rete (230 V/ 50 Hz).

6 Funzionamento

Accendere l'impianto aprendo il regolatore (10). Si accendono le spie di funzionamento (9, 12).

Trasmissione audio

stazione di chiamata stazione base:

Avvicinarsi alla stazione di chiamata (distanza ottimale 10 – 20 cm) e parlare. Alla stazione base impostare il volume dell'altoparlante o della cuffia usando il regolatore (10). Dalla stazione di chiamata si può far scattare un suono segnaletico premendo il tasto CALL (13).

ATTENZIONE

Mai tenere molto alto il volume nelle cuffie. A lungo andare, il volume eccessivo può procurare danni all'udito!

Trasmissione audio

stazione base stazione di chiamata:

Per un avviso, tener premuto il tasto voce TALK (11) e parlare nel microfono a collo di cigno (6). L'avviso sarà riprodotto tramite l'altoparlante della stazione di chiamata. Dopo l'avviso sbloccare nuovamente il tasto.

Per spegnere l'impianto, girare il regolatore (10) tutto a sinistra fino allo scatto (posizione OFF). Se l'impianto non viene usato per un certo periodo, conviene staccare l'alimentatore dalla presa, perché anche con l'impianto spento si consuma un po' di corrente.

7 Dati tecnici

Microfono a collo di cigno: capsula elettrete, a cardioide, collo di cigno di 300 mm

Alimentazione: ..... = 9V/300mA tramite alimentatore a spina in dotazione (230V/50Hz/7VA)

Temperatura d'esercizio: ..0–40 °C

Dimensioni

Stazione base: 115 × 65 × 170 mm

Stazione di chiamata: ... ∅ 85 mm × 35 mm

Lunghezza cavo: ..... 3 m

Con riserva di modifiche tecniche.
