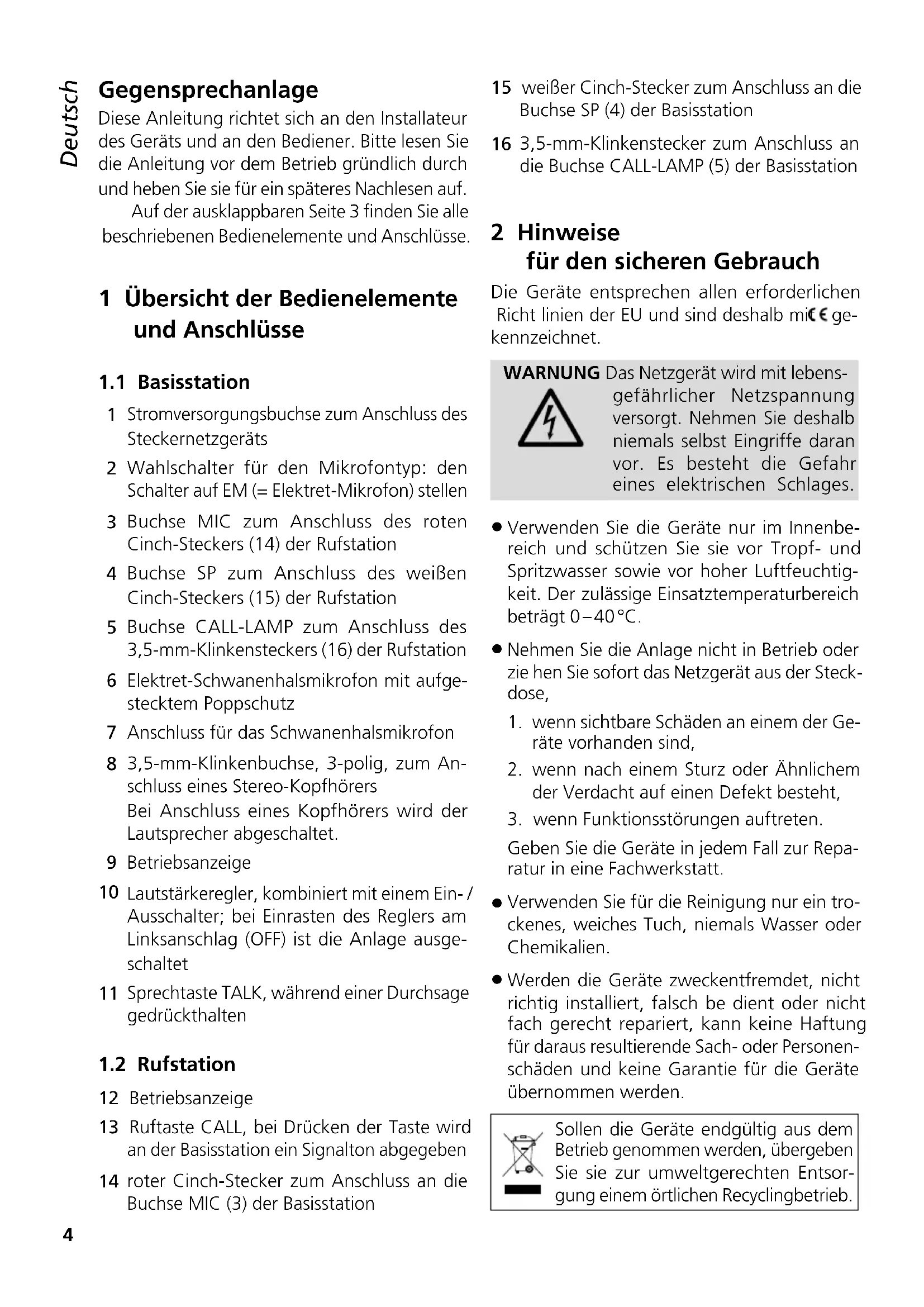

Referenz für Sprachkennzeichnung der Seiten und Inhaltsverzeichnis Referenz für Sprachen-Inhaltsverzeichnis Deutsch Deutsch Deutsch Seite Gegensprechanlage Diese Anleitung richtet sich an den Installateur des Geräts und an den Bediener. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse. 1 Übersicht der Bedienelemente und Anschlüsse

Stromversorgungsbuchse zum Anschluss des Steckernetzgeräts

Wahlschalter für den Mikrofontyp: den Schalter auf EM (= Elektret-Mikrofon) stellen

Buchse MIC zum Anschluss des roten Cinch-Steckers (14) der Rufstation

Buchse SP zum Anschluss des weißen Cinch-Steckers (15) der Rufstation

Buchse CALL-LAMP zum Anschluss des 3,5-mm-Klinkensteckers (16) der Rufstation 6 Elektret-Schwanenhalsmikrofon mit aufge- stecktem Poppschutz 7 Anschluss für das Schwanenhalsmikrofon

3,5-mm-Klinkenbuchse, 3-polig, zum An- schluss eines Stereo-Kopfhörers Bei Anschluss eines Kopfhörers wird der Lautsprecher abgeschaltet. 9 Betriebsanzeige

Lautstärkeregler, kombiniert mit einem Ein- / Ausschalter; bei Einrasten des Reglers am Linksanschlag (OFF) ist die Anlage ausge- schaltet

Sprechtaste TALK, während einer Durchsage ge drückt halten

12 Betriebsanzeige 13 Ruftaste CALL, bei Drücken der Taste wird an der Basisstation ein Signalton abgegeben

roter Cinch-Stecker zum Anschluss an die Buchse MIC (3) der Basisstation 15 weißer Cinch-Stecker zum Anschluss an die Buchse SP (4) der Basisstation

3,5-mm-Klinkenstecker zum Anschluss an die Buchse CALL-LAMP (5) der Basisstation 2 Hinweise fürdensicherenGebrauch Die Geräte entsprechen allen erforderlichen Richt linien der EU und sind deshalb mit ge- kennzeichnet. WARNUNG Das Netzgerät wird mit lebens- gefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe daran vor. Es besteht die Gefahr eines elektrischen Schlages.

Verwenden Sie die Geräte nur im Innenbe- reich und schützen Sie sie vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtig- keit. Der zulässige Einsatztemperaturbereich beträgt 0 – 40 °C.

Nehmen Sie die Anlage nicht in Betrieb oder zie hen Sie sofort das Netzgerät aus der Steck- dose,

wenn sichtbare Schäden an einem der Ge- räte vorhanden sind,

wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Geben Sie die Geräte in jedem Fall zur Repa- ratur in eine Fachwerkstatt.

Verwenden Sie für die Reinigung nur ein tro- ckenes, weiches Tuch, niemals Wasser oder Chemikalien.

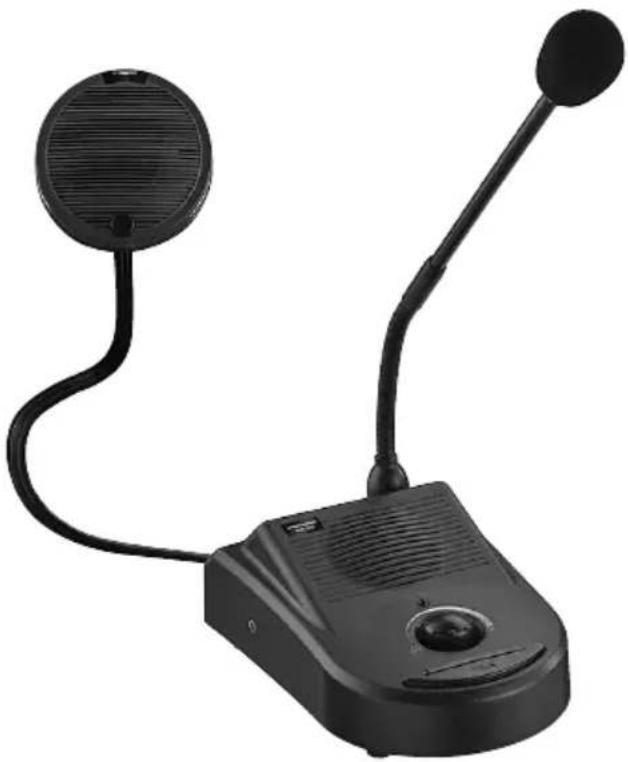

Werden die Geräte zweckentfremdet, nicht richtig installiert, falsch be dient oder nicht fach gerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personen- schäden und keine Garantie für die Geräte übernommen werden. Sollen die Geräte endgültig aus dem Betrieb genommen werden, übergeben Sie sie zur umweltgerechten Entsor- gung einem örtlichen Recyclingbetrieb.5 Deutsch 3 Einsatzmöglichkeiten Die kabelgebundene Gegensprechanlage ICM-20H eignet sich z. B. für Rezeptionen, Ver- kaufsschalter, Restaurants usw. Sie besteht aus einer Basisstation mit integriertem Verstärker, einer Rufstation und einem Steckernetzgerät für die Stromversorgung. Montagematerial zur Befestigung der Rufstation liegt bei. Die Basisstation verfügt über einen einge- bauten Lautsprecher mit Lautstärkeregelung, ein abnehm bares Schwanenhals mikrofon sowie eine Sprechtaste. Zur besseren Verständlichkeit in lauter Umgebung kann ein Kopfhörer ange- schlossen werden. Die Ruf station, mit einge- bautem Lautsprecher und Mikrofon, wird über drei Kabel mit der Basisstation verbunden. Sie besitzt zusätzlich eine Ruftaste zum Auslösen eines Signaltons. 4 Montage der Rufstation

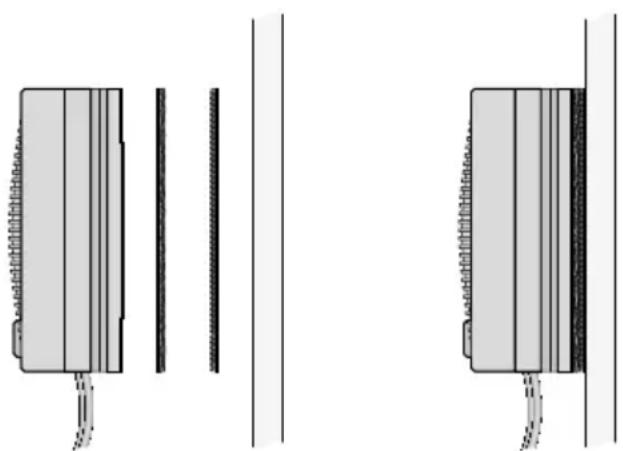

Über die zwei beiliegenden Klettringe kann die Ruf station an eine Glasscheibe geklebt werden.

Die Ringe, die über Klettverschluss mitein- ander verbunden sind, trennen. Bei de Ringe besitzen auf ihrer Rückseite eine Klebeschicht unter einer abziehbaren Folie.

2) Von einem der Ringe die Folie abziehen und

ihn auf die Rückseite der Rufstation kleben.

Vom zweiten Ring die Folie abziehen und ihn an die gewünschte Stelle auf der Glasscheibe kleben.

Die Rufstation mit ihrem Klettring an den Klettring auf der Glasscheibe heften. Abb. 3 Klebemontage

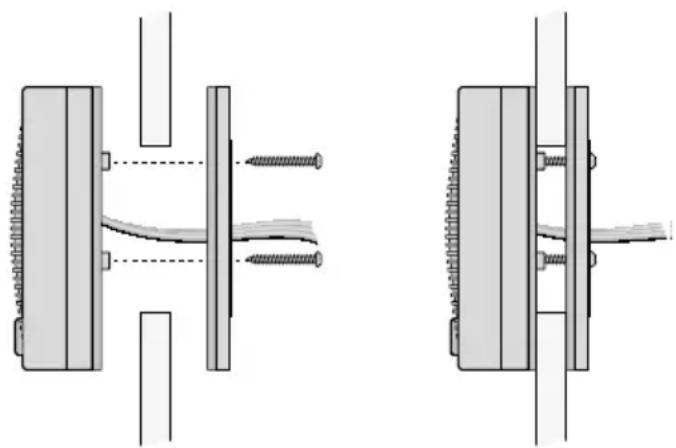

Über die beiliegenden Schrauben kann die Rufstation an einer dünnen Trennwand (z. B. Glasscheibe) montiert werden.

An der Trennwand ein Loch mit einem Durch- messer von 50 mm bohren.

2) Das Rückteil der Ruf station abschrauben.

Den Gummiring am Vorderteil so weit lösen, dass sich die Anschlusskabel aus der seitli- chen Kabelführung herausnehmen lassen. Danach den Ring wieder am Vorderteil an- bringen.

Das Vorderteil vorn vor das Loch in der Trenn- wand setzen und die Kabel nach hinten durch das Loch führen.

5) Die Kabel durch das Rückteil führen.

6) Mit den drei beiliegenden längeren Schrau-

ben das Rückteil mit dem Vorderteil ver- schrauben. Abb. 4 Schraubmontage 5 Anschluss

Das Schwanenhalsmikrofon (6) in die XLR-Buchse (7) der Basisstation stecken. Der Schiebeschalter (2) muss in der Position EM (= Elektret-Mikrofon) stehen.

Die drei Anschlusskabel der Rufstation mit den passenden Buchsen an der Basisstation verbinden:

den roten Cinch-Stecker (14) mit der roten Buchse MIC (3)

den weißen Cinch-Stecker (15) mit der weißen Buchse SP (4) – den Klinkenstecker (16) mit der 3,5-mm- Klin kenbuchse (5) CALL-LAMP6 Deutsch

3) Bei Bedarf an die 3,5-mm-Klinkenbuchse (8)

auf der linken Seite der Basisstation einen Stereo-Kopfhörer anschließen. Der Laut- sprecher der Basisstation wird dadurch ab- geschaltet. Wichtig: Schließen Sie keinen Mono-Ohrhörer mit einem 2-poligen Stecker an die Buchse an. Der durch den Stecker verursachte Kurzschluss kann das Gerät beschädigen.

Das Steckernetzgerät an die Stromversor- gungsbuchse (1) der Basisstation anschließen und in eine Steckdose (230 V/ 50 Hz) stecken. 6 Bedienung Die Anlage durch Aufdrehen des Reglers (10) einschalten. Die Betriebsanzeigen (9, 12) leuch- ten. Tonübertragung Rufstation ➾ Basisstation: An die Rufstation herantreten (optimaler Abstand 10 – 20 cm) und sprechen. An der Basisstation die Lautsprecherlautstärke oder Kopfhörerlautstärke mit dem Regler (10) ein- stellen. Die Person an der Rufstation kann durch Drücken der Taste CALL (13) einen Signalton auslösen. VORSICHT Stellen Sie die Kopfhörer- lautstärke nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen! Tonübertragung Basisstation ➾ Rufstation: Für eine Durchsage die Sprechtaste TALK (11) ge drückt halten und in das Schwanenhals- mikrofon (6) sprechen. Die Durchsage wird über den Lautsprecher der Rufstation wie- dergegeben. Nach der Durchsage die Taste wieder lösen. Zum Ausschalten der Anlage den Regler (10) ganz nach links drehen, bis er einrastet (Position OFF). Wird die Anlage längere Zeit nicht be- trieben, sollte das Netz gerät aus der Steckdose gezogen werden, weil es auch bei ausgeschal- teter Anlage einen geringen Strom verbraucht. 7 Technische Daten Schwanenhalsmikrofon: Elektret-Mikrofonkapsel, Nierencharakteristik, 300-mm-Schwanenhals Stromversorgung:

9 V / 300 mA über bei- liegendes Steckernetzgerät (230 V / 50 Hz / 7 VA) Einsatztemperatur: 0 – 40 °C Abmessungen Basisstation: 115 × 65 × 170 mm Rufstation: ⌀ 85 mm × 35 mm Kabellänge: 3 m Änderungen vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich für MONACOR

INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.7 Referenz für Sprachkennzeichnung der Seiten und Inhaltsverzeichnis Referenz für Sprachen-Inhaltsverzeichnis English English English Page Intercom System These instructions are intended for the installers and users of the unit. Please read the instruc- tions carefully prior to operation and keep them for later reference. All operating elements and connections can be found on the fold-out page 3. 1 Operating Elements andConnections
