Tipo di prodotto	Idropulitrice ad alta pressione
Marca	Lavor
Modello	Mississippi
Alimentazione elettrica	230-240 V / 400-415 V secondo modello; cavo 3G 2,5 mm² (max 20 m) o 4G 2,5 mm² (max 30 m)
Temperatura massima dell'acqua in ingresso	40 °C
Pressione massima dell'acqua in ingresso	1 MPa
Portata minima di alimentazione acqua	30 l/min
Collegamento acqua	Diametro interno del tubo ≥ 13 mm (1/2\"), flessibile rinforzato
Sistema di arresto automatico (A.S.S.)	Sì
Funzioni di lavaggio	Acqua fredda, acqua calda (con bruciatore), aspirazione detergente a bassa pressione
Ugello	Testa regolabile per selezione alta/bassa pressione
Dispositivi di sicurezza	Pistola con blocco di sicurezza, protezione motore, valvola di by-pass, classe I
Olio pompa consigliato	SAE 20/30, 15W-40, 20W-40
Manutenzione periodica	Pulizia filtro ingresso acqua, cambio olio ogni 50 h poi 500 h, decalcificazione secondo durezza dell'acqua
Ricambi	Utilizzare esclusivamente ricambi originali; contattare un centro assistenza autorizzato
Garanzia	12 mesi minimo, copre difetti di fabbricazione (esclusa usura normale)
Utilizzo	Solo all'aperto, non utilizzare sotto la pioggia

Domande frequenti - MIssissippi Lavor

Come avviare l'idropulitrice Lavor Mississippi?

Assicurarsi che l'interruttore generale sia su OFF, aprire il rubinetto dell'acqua e spurgare l'aria azionando il grilletto. Collegare l'apparecchio, quindi portare l'interruttore generale su ON (I) premendo il grilletto della pistola. Per l'acqua calda, attivare l'interruttore del bruciatore e regolare il termostato.

Come utilizzare il detergente con l'apparecchio?

Riempire il serbatoio del detergente con un prodotto liquido non acido. Ruotare la testa regolabile della lancia in posizione bassa pressione (senso antiorario). Azionare il grilletto: il detergente verrà aspirato e miscelato all'acqua. Utilizzare esclusivamente detergenti consigliati dal produttore.

Quale olio utilizzare per la pompa?

Utilizzare olio SAE 20/30, 15W-40 o 20W-40. Il cambio olio deve essere effettuato dopo le prime 50 ore di lavoro, poi ogni 500 ore.

Come mantenere il filtro di ingresso acqua?

Controllare e pulire periodicamente il filtro situato nel raccordo di ingresso acqua. Un filtro ostruito può danneggiare la pompa. Scollegare l'apparecchio e chiudere l'acqua prima di qualsiasi intervento.

Cosa fare se il motore non si avvia?

Verificare la presa elettrica e i fusibili del quadro. Se il motore ronza ma non si avvia, potrebbe mancare una fase (modelli trifase) o la pompa potrebbe essere bloccata. In tal caso, contattare un centro assistenza autorizzato.

Come decalcificare l'apparecchio?

Utilizzare un prodotto decalcificante specifico. Preparare un bagno di 30 litri d'acqua con 1 litro di prodotto per 15 litri d'acqua. Scollegare il flessibile ad alta pressione dalla pistola e immergere l'estremità nel bagno. Far funzionare l'apparecchio in circuito chiuso per almeno 10 minuti, quindi risciacquare abbondantemente con acqua fredda.

Quali sono le precauzioni di sicurezza essenziali?

Non dirigere mai il getto verso persone, animali o apparecchi elettrici. Indossare occhiali di protezione e scarpe con suola in gomma. Scollegare sempre l'apparecchio prima di qualsiasi manutenzione. Non toccare la spina con le mani bagnate. Utilizzare solo ricambi originali.

Posso usare l'apparecchio all'interno?

No, l'apparecchio è progettato per uso all'aperto solo. In caso di utilizzo in un locale chiuso, sono obbligatori un'adeguata aerazione e lo scarico dei gas di scarico (per i modelli ad acqua calda).

Per quanto tempo si può lasciare l'apparecchio in attesa?

Non lasciare l'apparecchio in funzione incustodito per più di 5 minuti. Se si deve interrompere, spegnere completamente l'apparecchio con l'interruttore su OFF. Utilizzare il blocco di sicurezza della pistola per evitare avviamenti accidentali.

Come conservare l'apparecchio?

Conservare l'apparecchio e i suoi accessori in un luogo asciutto, sicuro e al riparo dal gelo. Utilizzare la maniglia di trasporto per spostarlo. Assicurarsi che il tubo sia svuotato della pressione prima di avvolgerlo.

MANUALE UTENTE MIssissippi Lavor

ATTENZIONE: leggere le istruzioni prima dell' utilizzo.

M2= MOTORE VENTILAZIONE

G= POMPA GASOLIO

T= TERMOSTATO

IG= MAIN SWITCH

A.S.S.= AUTOMATIC STOP SYSTEM

M1= MOTOR PUMP

C= CAPACITOR

IC= BOILER SWITCH

P= PRESSURE SWITCH

TR= ELECTRODES TRANSFORMER

E= ELECTRODES

M2= VENTILATION MOTOR

G= FUEL PUMP

T= THERMOSTAT

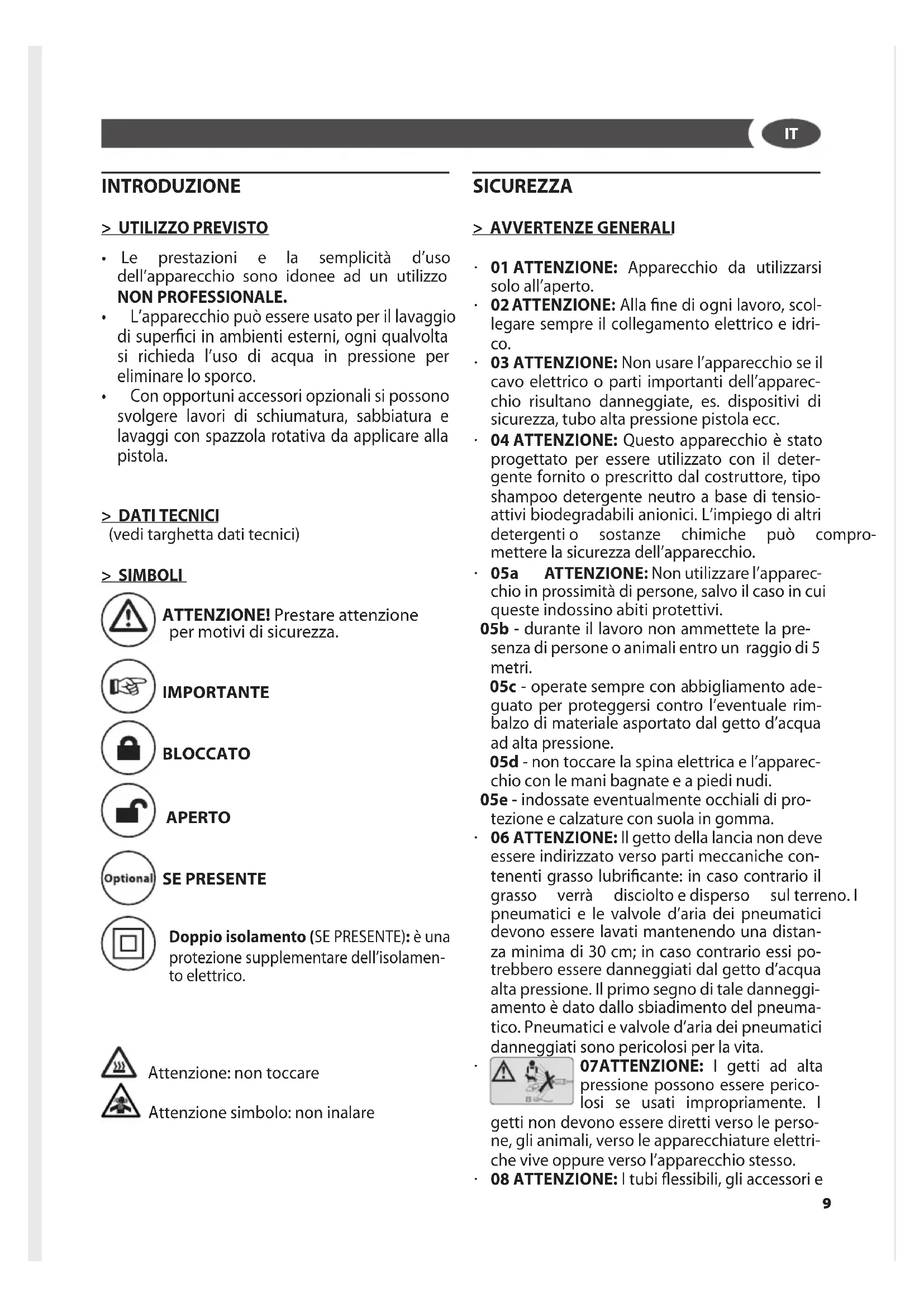

INTRODUZIONE

> UTILIZZO PREVISTO

• Le prestazioni e la semplicità d'uso dell'apparecchio sono idonee ad un utilizzo NON PROFESSIONALE.
• L'apparecchio può essere usato per il lavaggio di superfici in ambienti esterni, ogni qualvolta si richieda l'uso di acqua in pressione per eliminare lo sporco.
• Con opportuni accessori opzionali si possono svolgere lavori di schiumatura, sabbiatura e lavaggi con spazzola rotativa da applicare alla pistola.

> DATI TECNICI

(vedi targhetta dati tecnici)

> SIMBOLI

ATTENZIONE! Prestare attenzione per motivi di sicurezza.

IMPORTANTE

BLOCCATO

APERTO

SE PRESENTE

Doppio isolamento (SE PRESENTE): è una protezione supplementare dell'isolamento elettrico.

Attenzione: non toccare

Attenzione simbolo: non inalare

SICUREZZA

> AVVERTENZE GENERALI

• 01 ATTENZIONE: Apparecchio da utilizzarsi solo all'aperto.
• 02 ATTENZIONE: Alla fine di ogni lavoro, scollegare sempre il collegamento elettrico e idrico.
• 03 ATTENZIONE: Non usare l'apparecchio se il cavo elettrico o parti importanti dell'apparecchio risultano danneggiate, es. dispositivi di sicurezza, tubo alta pressione pistola ecc.
• 04 ATTENZIONE: Questo apparecchio è stato progettato per essere utilizzato con il detergente fornito o prescritto dal costruttore, tipo shampoo detergente neutro a base di tensio-attivi biodegradabili anionici. L'impiego di altri detergenti o sostanze chimiche può compromettere la sicurezza dell'apparecchio.
• 05a ATTENZIONE: Non utilizzare l'apparecchio in prossimità di persone, salvo il caso in cui queste indossino abiti protettivi.
  05b - durante il lavoro non ammettete la presenza di persone o animali entro un raggio di 5 metri.
  05c - operate sempre con abbigliamento adeguato per proteggersi contro l'eventuale rimbalzo di materiale asportato dal getto d'acqua ad alta pressione.
  05d - non toccare la spina elettrica e l'apparecchio con le mani bagnate e a piedi nudi.
  05e - indossate eventualmente occhiali di protezione e calzature con suola in gomma.
• 06 ATTENZIONE: Il getto della lancia non deve essere indirizzato verso parti meccaniche contenenti grasso lubrificante: in caso contrario il grasso verrà disciolto e disperso sul terreno. I pneumatici e le valvole d'aria dei pneumatici devono essere lavati mantenendo una distanza minima di 30 cm; in caso contrario essi potrebbero essere danneggiati dal getto d'acqua alta pressione. Il primo segno di tale danneggiamento è dato dallo sbiadimento del pneumatico. Pneumatici e valvole d'aria dei pneumatici danneggiati sono pericolosi per la vita.
  07ATTENZIONE: I getti ad alta pressione possono essere pericolosi se usati impropriamente. I
  getti non devono essere diretti verso le persone, gli animali, verso le apparecchiature elettriche vive oppure verso l'apparecchio stesso.
  • 08 ATTENZIONE: I tubi flessibili, gli accessori e

IT

i raccordi per l'alta pressione, sono importanti per la sicurezza dell'apparecchio. Utilizzare solamente tubi flessibili, accessori e raccordi prescritti dal costruttore (è estremamente importante preservare l'integrità di questi ponenti evitandone un uso improprio e prevenendoli da pieghe, urti, abrasioni).

• 09ATTENZIONE: Apparecchi non dotati di A.S.S. – Automatic Stop System: non devono rimanere in funzione per più di 2 minuti a pistola rilasciata. L'acqua riciclata aumenta notevolmente di temperatura provocando gravi danni alla pompa.
  A.S.S. AUTOMATIC STOP SYSTEM 10ATTENZIONE: Ap- parecchi dotati di A.S.S - Automatic Stop System: è buona norma non lasciarli in stand-by per più di 5 minuti.
  • 11 ATTENZIONE: Spegnere completamente l'apparecchio (interruttore generale in posizione (0)OFF) ogni qualvolta lo si lascia incustodito.
• 12 ATTENZIONE: Ogni macchina viene collaudata nelle sue condizioni d'uso, per cui è normale che alcune gocce d'acqua rimangano presenti al suo interno.
• 13 ATTENZIONE: Fare attenzione a non danneggiare il cavo elettrico. Se il cavo di alimentazione è danneggiato deve essere sostituito dal costruttore oppure dal servizio assistenza, oppure da personale qualificato al fine di evitare situazioni di pericolo.
• 14 ATTENZIONE: Macchina con fluido in pressione. Impugnare la pistola saldamente per prevenire la forza di reazione. Utilizzare solo l'ugello di alta presione in dotazione alla macchina.
  16 ATTENZIONE: Questo apparecchio non è destinato all'utilizzo da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che non abbia-no avuto istruzioni per l'uso o la supervisione dell'apparecchio da parte di una persona responsabile della loro sicurezza.
• 17 ATTENZIONE: I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• 18 ATTENZIONE: Non mettere in funzione l'idropulitrice prima di aver srotolato il tubo ad alta pressione.
• 19 ATTENZIONE: Avvolgere e svolgere il tubo avendo cura di non causare il ribaltamento dell'idropulitrice.
  • 20 ATTENZIONE: Quando si svolge o avvolge

il tubo, la macchina deve essere spenta ed il tubo scarico dalla pressione (fuori servizio).

• 21 ATTENZIONE: Rischio di esplosione. Non spruzzare liquidi infiammabili.
• C2NATTENZIONE: Per garantire la sicurezza della macchina, usare solo pezzi di ricambio originali presso il produttore o approvati dal fabbricante.
- 23 ATTENZIONE: Non dirigere il getto verso se stessi oppure verso altre persone per pulire abiti o scarpe.
- 24 ATTENZIONE: Non permettere che l'apparecchio venga usato da bambini o da personale non addestrato.
- ATTENZIONE: L'acqua che è passata attraverso i dispositivi antiriflusso è considerata non potabile.
- XXATTENZIONE: Scollegare l'apparecchio dalla rete elettrica, staccando la spina dalla presa elettrica, prima di effettuare qualsiasi intervento di manutenzione e pulizia.
- XY ATTENZIONE: Prolunghe non adeguate possono essere pericolose.
- XJ ATTENZIONE: Se viene utilizzata una prolunga, la spina e la presa dovranno essere impermeabili all'acqua
- ATTENZIONE: È assolutamente vietato usare la macchina in ambienti o zone classificate potenzialmente esplosive.

- ATTENZIONE:

• NON TOCCARE L'APPARECCHIO CON MANI BAGNATE E A PIEDI NUDI
• NON TIRARE IL CAVO DI ALIMENTAZIONE O L'APPARECCHIO STESSO PER STACCARE LA SPINA DALLA PRESA DI CORRENTE
• NEL CASO IN CUIDURANTE IL FUNZIONAMENTO VENGA A MANCARE L'ALIMENTAZIONE DI CORRENTE, PER MOTIVI DI SICUREZZA, SPEGNERE LA MACCHINA (OFF).

> DISPOSITIVI DI SICUREZZA

• ATTENZIONE: La pistola è dotata di un fermo di sicurezza. Ogni qualvolta si interrompe l'uso della macchina è importante azionare il fermo di sicurezza per evitare aperture accidentali.
• Dispositivi di sicurezza: pistola dotata di fermo di sicurezza, macchina dotata di protezione da sovraccarichi elettrici (CL. I), pompa dotata di valvola di by pass o dispositivo di arresto.
• Il pulsante di sicurezza della pistola non serve al bloccaggio della leva durante il funziona-

mento, ma per evitarne aperture accidentali.

- ATTENZIONE: L'apparecchio è dotato di un dispositivo di protezione motore: in caso di intervento del dispositivo attendere qualche minuto o in alternativa scollegare e ricollegare l'apparecchio alla rete elettrica. In caso del ripetersi del problema o della mancata riaccensione, portare l'apparecchio presso il più vicino Centro Assistenza,

> STABILITÀ

- ATTENZIONE: La macchina deve essere sempre mantenuta su una base orizontale, in modo sicuro e stabile.

> ALIMENTAZIONE IDRICA Collegamento idrico

ATTENZIONE (simbolo): apparecchio non adatto al collegamento alla rete dell'acqua potabile.

L'idropulitrice può essere collegata direttamente alla rete di distribuzione dell'acqua POTABILE solamente se nella tubazione di alimentazione è installato un dispositivo antiriflusso con svuotamento conforme alle normative vigenti.

Assicurarsi che il tubo sia almeno ∅ 13mm - 1/2 inch e che sia rinforzato.

- ATTENZIONE: L'acqua che è passata attraverso i dispositivi antiriflusso è considerata non potabile.

IMPORTANTE: Aspirare solamente acqua filtrata o pulita. Il rubinetto di prelievo acqua deve garantire una erogazione pari al doppio della portata massima della pompa.

-Portata minima: 30 l/ min.
-Temperatura massima dell'acqua in ingresso: 40°C
-Pressione massima dell'acqua in ingresso: 1Mpa
-Collocare l'idropulitrice il più vicino possibile alla rete idrica di approvvigionamento.

La non osservanza delle suddette condizioni provoca gravi danni meccanici alla pompa non-ché il decadimento della garanzia.

Alimentazione dalla conduttura dell'acqua

• Collegare un tubo flessibile di alimentazione (non compreso nella fornitura) al raccordo per l'acqua dell'apparecchio ed all'alimentazione dell'acqua.
• Aprire il rubinetto.

Alimentazione dell'acqua da un serbatoio aperto

• Svitare il raccordo per l'alimentazione dell'acqua.
• Avvitare il tubo di aspirazione con filtro (non compreso nella fornitura) al raccordo per l'acqua dell'apparecchio.
• Immergere il filtro nel serbatoio.
• Sfiatare l'apparecchio prima dell'uso.
• Svitare il tubo flessibile ad alta pressione dal raccordo dell'alta pressione dell'apparecchio.
• Accendere l'apparecchio e farlo funzionare finché l'acqua esce priva di bolle dal raccordo ad alta pressione.
• Spegnere l'apparecchio e riavvitare il tubo flessibile ad alta pressione.

> ALIMENTAZIONE ELETTRICA

- Il collegamento elettrico dell'apparecchio deve essere conforme alla norma IEC 60364-1.

IMPORTANTE Prima di collegare l'apparecchio, accertarsi che i dati di targa siano rispondenti a quelli della rete elettrica e che la presa sia protetta con un interruttore magnetotermico differenziale "SALVAVITA" con sensibilità di intervento inferiore a 0,03 A - 30ms.

• In casi di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto da personale professionalmente qualificato.
• Non utilizzare l'apparecchio in caso di temperatura ambiente inferiore a 0°C, se esso è equipaggiato con cavo in PVC (H VV-F).
• XY ATTENZIONE: Prolunghe non adeguate possono essere pericolose.
• XJ ATTENZIONE: Se viene utilizzata una pro-lunga, la spina e la presa dovranno essere impermeabili all'acqua e il cavo deve avere le dimensioni indicate nella tabella sottostante.

230-240V	400-415V
3G 2,5 mm2	4G 2,5 mm2
max 20 m	max 30 m

USO

> DISIMBALLO

(vedi fig. D)

Togliere i ganci superiori e inferiori che fissano il cartone al pallet. Sfilare la gabbia di cartone, appoggiare due ruote della macchina a terra e sfilare il pallet.

> DESCRIZIONE DELL'APPARECCHIO

(vedi fig. ABC)

① Interruttore elettropompa
② Interruttore bruciatore
③ Regolatore del bruciatore
④ Interruttore detergente (mod. DP)
⑤ Ugello
⑥ Lancia
⑦ Pistola
⑧ Tubo alta pressione
⑨ Uscita acqua alta pressione
⑩ Serbatoio detergente
⑪ Diesel
⑫ Cavo elettrico con spina
⑬ Entrata acqua + filtro
⑭ Raccordo portagomma
⑮ Manometro

A.S.S. AUTOMATIC STOP SYSTEM

(se presente)

IMPORTANTE: (Automatic Stop System), il quale provvede a spegnere l'idropulitrice durante la fase di by-pass. Per avviare l'idropulitrice è perciò necessario posizionare l'interruttore su (I)"ON" quindi premere la leva della pistola, l'A.S.S. provvederà ad avviare l'apparecchio rispegnendolo automaticamente qualora venga rilasciata la leva. Si consiglia perciò di inserire la sicura posta sulla leva della pistola ogni qualvolta si fermi la macchina, per evitare accensioni accidentali.

• Spontanei avviamenti della macchina senza intervenire sulla pistola sono imputabili a fenomeni quali bolle d'aria nell'acqua o altro e non a difettosità del prodotto.
• Non lasciare la macchina in stand-by senza sorveglianza per più di 5 minuti. In caso contrario è necessario, per la protezione della macchina, riportare l'interruttore in posizione (0)"OFF".
• Verificare che l'accoppiamento del tubo alta

pressione con la macchina e con la pistola in dotazione sia correttamente eseguito, vale a dire senza perdita d'acqua

Se la macchina è dotata di regolatore di pressione:

• Con la pressione regolata al minimo l'A.S.S potrebbe non intervenire. Evitare quindi di far funzionare in by-pass la macchina per più di 1 minuto.
• Evitare azionamenti con frequenza elevata della leva della pistola (perché potrebbero causare malfunzionamenti).

>INSTALLAZIONE ED AVVIAMENTO

RIFORNIMENTO

Diesel (vedi fig. C)

Riempire il serbatoio con combustibile indicato sulla targhetta dati tecnici (Diesel).

Evitare che il serbatoio si vuoti durante il funzionamento per non danneggiare la pompa del gasolio.

- ATTENZIONE: L'uso di combustibili non adeguati può causare pericolo.

Detergente (vedi fig. C)

Riempire il serbatoio del detergente con prodotti consigliati adatti al tipo di lavaggio da effettuare.

- ATTENZIONE: Usare solamente detergenti liquidi, evitare assolutamente prodotti acidi o molto alcalini. Vi consigliamo di usare i nostri prodotti che sono stati studiati appositamente per l'uso con idropulitrici.

>INSTALLAZIONE

(fig. B E)

• Controllare che l'interruttore generale sia in posizione "OFF"(0) e che il filtro dell'acqua sia inserito nel manicotto di aspirazione della pompa (INLET).
• Avvitare l'innesto rapido a mano, senza l'aiuto di utensili.

• Collegare il tubo di alimentazione dell'acqua all'innesto rapido. Il tubo deve avere un diametro interno di almeno 13 mm (1/2").

• Collegare il tubo alta pressione al manicotto di uscita della pompa (OUTLET). Il raccordo del tubo alta pressione va spinto fino in fondo e poi avvitato a mano senza l'aiuto di utensili.

• Collegare il tubo alta pressione alla pistola
• Aprire completamente il rubinetto dell'acqua. La temperatura dell'acqua deve essere tassativamente inferiore a 40°C.

IMPORTANTE: l'idropulitrice deve funzionare con acqua pulita onde evitare danni all'idropulitrice stessa.

- Sbloccare il fermo di sicurezza della pistola e tenere premuto il grilletto facendo scorrere acqua fino a quando tutta l'aria sarà espulsa.

• Inserire la lancia nella pistola.
• Inserire l'ugello nella lancia.
• Inserire la spina nella presa di corrente.

> 1° AVVIAMENTO

Per la prima volta o dopo un periodo di lunga inattività è necessario collegare per alcuni minuti solo il tubo di aspirazione per fare uscire dalla mandata eventuali impurità in modo da non intasare l'ugello della pistola.

> AVVIAMENTO

(vedi fig. F)

- Ogni qualvolta si usa l'idropulitrice pressione si consiglia di impugnare la pistola nella posizione corretta, con una mano sull'impugnatura e l'altra sulla lancia.

> Per lavare ad acqua fredda

(vedi fig. A) Per avviare la macchina posizionare l'interruttore generale ① su "ON" e contemporaneamente, premere il grilletto della pistola.

> Per lavare ad acqua calda:

(vedi fig. A) Per lavare ad acqua calda premere l'interruttore ② su "ON" e portare il termostato (3) nella posizione di temperatura desiderata.

- ATTENZIONE: In caso di funzionamento in ambiente chiuso deve essere assicurata sufficiente aerazione e scarico dei gas.

> ASPIRAZIONE DEL DETERGENTE,

in bassa pressione (se presente)

(vedi fig. G)

La testina regolabile permette di selezionare il getto a bassa e alta pressione. La selezione della pressione avviene ruotando la testina regolabile. Per aumentare la pressione ruotare la testina regolabile in senso orario, per diminuire la pressione ruotarla in senso antiorario. L'aspirazione del detergente avviene automaticamente quando la testina regolabile della lancia viene ruotata per il funzionamento a bassa pressione (in senso antiorario).

> ASPIRAZIONE DEL DETERGENTE

in alta pressione (se presente)

(vedi fig. A) mod. DP

- CON PULSANTE SUL QUADRO ELETTRICO (OPTIONAL)

Azionare il pulsante, premere la pistola: il detergente verrà miscelato all'acqua erogata in alta pressione.

ATTENZIONE: Usare solamente detergenti liquidi, evitare assolutamente prodotti acidi o molto alcalini. Vi consigliamo di usare i nostri prodotti che sono stati studiati appositamente per l'uso con idropulitrici.

CURA E MANUTENZIONE

ad(vedi fig. H)

IMPORTANTE: Prima di effettuare qualsiasi manutenzione alla idropulitrice scaricare la pressione, togliere il collegamento elettrico e idrico.

ATTENZIONE : Non spruzzare la macchina con acqua e non usare detergenti o solventi aggressivi. La macchina si potrebbe danneggiare.

- Pulire la parte esterna della macchina con uno straccio asciutto.

> STOCCAGGIO

• Spostare l'apparecchio solo afferrando la maniglia di trasporto
• Conservare l'apparecchio e gli accessori in un luogo asciutto e sicuro, fuori dalla portata dei bambini.
• Conservare l'apparecchio e tutti gli accessori in un ambiente protetto dal gelo.

CONTROLLO LIVELLO OLIO POMPA

Controllare periodicamente il livello dell'olio. Il cam-

IT

bio dell'olio deve essere fatto inizialmente dopo 50 ore di lavoro, successivamente ogni 500 ore. Si consiglia olio SAE 20/30, 15W-40, 20W-40.

CONTROLLO FILTRO ASPIRAZIONE ACQUA

Ispezionare e pulire periodicamente il filtro di aspirazione acqua posto nel raccordo di entrata. É importante per evitare intasamenti e compromettere il buon funzionamento della pompa.

PULIZIA FILTRO GASOLIO

Controllare periodicamente il filtro gasolio se deteriorato o troppo sporco sostituirlo.

DECALCIFICAZIONE

Il trattamento di decalcificazione è da effettuarsi periodicamente con prodotti specifici. La periodicità dipende dalla durezza dell'acqua. In un fusto di acqua di almeno 30 litri versare il prodotto in proporzioni di un litro ogni 15 litri di acqua. Staccare la pistola dal tubo ad alta pressione, immergere l'estremità tubo stesso nel fusto, in modo da formare un circuito chiuso e far aspirare il prodotto dalla idropulitrice per almeno 10 minuti. E' consigliabile che l'estremità del tubo di mandata scarichi in un sacchetto di tela o di reticella per evitare di rimettere in circuito il calcare asportato. Quindi ripristinare il collegamento normale e sciacquare abbondantemente con acqua fredda. Si consiglia di far eseguire l'operazione al personale del Servizio Assistenza Autorizzato in quando il prodotto decalcificante può provocare componenti. Per lo smaltimento del decalcificante attenersi alle norme vigenti.

PULIZIA CALDAIA

- ATTENZIONE: Per tutte le operazioni di manutenzione della caldaia, della pompa alta pressione e della macchina è necessario rivolgersi a personale professionalmente specializzato o ad un nostro Servizio Assistenza Autorizzato.

La pulizia della caldaia deve essere eseguita periodicamente ogni 180 ÷ 200 ore di lavoro procedendo come sottoindicato:

• Smontare la flangia porta ugello e porta elettrodi (testa bruciatore).

• Pulire con aria compressa il filtro ugello e controllare la posizione degli elettrodi.

• Togliere il coperchio della caldaia, pulire il deflettore indi sfilare il coperchio interno a mano.

• Svitare i dadi di bloccaggio della serpentina ed estrarre la serpentina stessa dalla caldaia.
• Con la spazzola di ferro pulire la serpentina.
• Aspirare i residui della caldaia.
• Rimontare il tutto eseguendo le operazioni in senso inverso.
  ATTENZIONE: Periodicamente il controllo totale e la regolazione della combustione deve essere eseguita, come prescrive la legge, da personale specializzato, Servizio Assistenza Autorizzato.

SCHEMA ELETTRICO

Vedere illustrazioni, pag. 7-8.

SCHEMA IDRICO

Vedere illustrazioni, pag. 7-8.

INCONVENIENTI E RIMEDI

Prima di qualsiasi intervento sulla macchina togliere del l'alimentazione elettrica, idrica e scaricare la pressione. Operare sistematicamente per la ricerca dei guasti in base allo schema seguente; se malgrado ciò non si riesce ad eliminare l'inconveniente, si richieda l'intervento del Servizio Assistenza Autorizzato.

Inconvenienti	Azionando l'interruttore di accensione la macchina non parte
Cause	Spina non bene inserita.Fusibili del quadro di allacciamento bruciati.
Rimedi	Controllare accuratamente la spina ed il cavo elettrico.Controllarli e sostituirli.
Inconvenienti	Il motore ronza ma non parte
Cause	Mancanza di una fase (per modelli trifase).Tensione bassa.Pompa alta pressione bloccata.
Rimedi	Rivolgersi ad un centro di assistenza autorizzato.Rivolgersi ad un centro di assistenza autorizzato.Rivolgersi ad un centro di assistenza autorizzato.
Inconvenienti	Il motore si arresta improvvisamente o dopo qualche istante
Cause	L'interruttore salvamotore è intervenuto a causa della tensione di rete insufficiente.
Rimedi	Controllare il valore della tensione di rete.Rivolgersi ad un centro di assistenza autorizzato.
Inconvenienti	A lancia aperta la pressione scende e sale
Cause	Ugello intasato o deformatoSerpentina caldaia o lancia intasate dal calcare.
Rimedi	Pulirlo o sostituirlo.Procedere alla disincrostazione.
Inconvenienti	Eccessive vibrazioni alla mandata
Cause	Accumulatore di pressione scarico.Valvole usurate o sporche.
Rimedi	Controllare la pressione nell'accumulatore.Controllare e/o sostituire.

Inconvenienti	La pompa gira ma non raggiunge le pressioni prescritte
Cause	La pompa aspira aria.Valvole usurate.Sede valvola di regolazione usurata.Ugello inadeguato o usuratoGuarnizioni usurate.
Rimedi	Controllare i condotti d'aspirazione e assicurarsi che siano ben stagni.Controllare e/o sostituire.Rivolgersi ad un centro di assistenza autorizzato.Rivolgersi ad un centro di assistenza autorizzato.
Inconvenienti	Oscillazioni irregolari di pressione

Cause	Valvole di aspirazione e/o mandata usurate.Presenza di corpi estranei nelle valvole che ne pregiudicano il funzionamento.Aspirazione d'aria.Guarnizioni usurate.
Rimedi	Controllare e/o sostituire.Controllare e pulire le valvoleControllare i condotti di aspirazione.Controllare e/o sostituire le guarnizioni.

Inconvenienti	Calo di pressione
Cause	Ugello usurato.Valvole aspirazione e/o mandata rotte o esaurite.Corpi estranei nelle valvole che ne pregiudicano il funzionamento.Sede valvola di regolazione usurata.Guarnizioni usurate.
Rimedi	Cambiare ugello.Controllare e/o sostituire le valvole.Controllare e pulire le valvoleControllare e/o sostituire la sede valvola di regolazione.Sostituire guarnizioni.

Inconvenienti	Rumorosità
Cause	Aspirazione di aria.Molle valvola di aspirazione e/o mandata rotte o esaurite.Corpi estranei nelle valvole aspirazione mandata.Cuscinetti usurati.Temperature eccessive del liquido pompato.
Rimedi	Verificare che i condotti di aspirazione siano ben stagni.Sostituire le molle valvola.Controllare e pulire le valvole di aspirazione e mandata.Sostituire i cuscinetti.Diminuire la temperatura del liquido pompato.

Inconvenienti

Presenza di acqua nell'olio

IT

Cause	Anello di tenuta lato carter usurato.Alta percentuale di umidità nell'aria.Guarnizioni completamente usurate.
Rimedi	Controllare e/o sostituire anello di tenuta.Cambiare l'olio con frequenze doppie rispetto a quelle prescritte.Sostituire le guarnizioni.

Inconvenienti	Trafilamenti di acqua dagli scarichi fra carter e testata
Cause	Guarnizioni usurate.Pistone usurato.O.R. tappo pistone usurato.
Rimedi	Sostituire le guarnizioni.Sostituire il pistone.Sostituire O.R. tappo pistone.

Inconvenienti	Trafilamenti di olio dagli scarichi fra testata e carter
Cause	• Anelli di tenuta lato carter usurati.
Rimedi	• Sostituire anelli di tenuta.

Inconvenienti	Azionando l'interruttore bruciatore non si verifica l'accensione della caldaia
Cause	Mancanza gasolio.Filtro gasolio intasato.Pompa gasolio bloccata o bruciata.Termostato guasto.Scarica accensione insufficiente o totalmente assente.Elettrodi non a distanza corretta.Fusibile bruciato.
Rimedi	Verificare il livello nel serbatoio e controllare la pulizia del tubetto rigido di aspirazione.Sostituire il filtrino di linea.Sostituirla.Sostituirlo.Rivolgersi ad un centro di assistenza autorizzato.Controllare il loro posizionamento.Sostituirlo.

Inconvenienti	Acqua non sufficientemente calda
Cause	Scarsorendimento della caldaia.Serpentina caldaia intasata dal calcare.
Rimedi	Pulire filtro ugello bruciatore.Pulire il filtro gasolio.Verificare pressione pompa gasolio.Procedere alla disincrostazione.

Inconvenienti Eccessivo fumo dal camino
Cause	Combustione non corretta.Combustibile alterato con presenza di impurità o acqua
Rimedi	Pulire il filtro gasolio.Pulire la caldaia.Svuotare il serbatoio e pulirlo accuratamente.Pulire il filtro gasolio.

Inconvenienti	Aspirazione detergente insufficiente
Cause	Detergente esaurito.Iniettore incrostato.Serpentina, tubo o lancia intasati.
Rimedi	Riempire la tanica con detergente.Pulire.Pulire o procedere alla disincrostazione.

> RIPARAZIONI - RICAMBI

Per eventuali inconvenienti non menzionati nel presente manuale o rotture della macchina, si prega di interpellare un Servizio Assistenza Autorizzato per la relativa riparazione o per l'eventuale sostituzione di parti di ricambio originali. Utilizzare esclusivamente ricambi originali.

> CONDIZIONI DI GARANZIA

Tutti i nostri apparecchi sono stati sottoposti ad accurati collaudi e sono coperti da garanzia da difetti di fabbricazione in conformità alla normativa vigente (minimo 12 mesi). La garanzia decorre dalla data di acquisto. In caso di riparazione dell'idropulitrice o degli accessori nel periodo della garanzia, bisogna

allegare una copia della ricevuta.

La garanzia vale solo se: - Si tratta di difetti del materiale o di fabbricazione. - Le istruzioni indicate nel presente manuale sono state seguite attentamente. - Le riparazioni sono state effettuate da riparatori autorizzati. - Siano stati utilizzati accessori originali. - L'idropulitrice non sia stata sottoposta a sovracca- richi quali urti, cadute o gelo. - È stata usata solo acqua pulita. - L'idropulitrice non sia stata oggetto di locazione o in altro modo sia stata oggetto dell'uso commerciale/professionale.

Sono esclusi dalla garanzia: - Le parti soggette a normale usura. - Il tubo ad alta pressione e accessori optional. - I danni accidentali, per trasporto, per incuria o inadeguato trattamento, per uso ed installazione errati od impropri, non conformi alle avvertenze riportate sul libretto di istruzioni. - La garanzia non contempla l'eventuale pulizia degli organi funzionanti.

Una riparazione da garanzia comprende la sostituzione di parti difettose, mentre sono esclusi la spedizione e l'imballaggio. È esclusa la sostituzione dell'apparecchio ed il prolungamento della garanzia a seguito di intervenuto guasto. Il costruttore declina qualsiasi responsabilità per eventuali danni a persone o cose, causati da cattiva installazione o imperfetto uso dell'apparecchio.

ATTENZIONE! Difetti quali ugelli otturati, macchine bloccate per residui di formazioni di calcare, accessori danneggiati (es. tubo piegato) e/o macchine che non presentano difetti NON SONO COPERTI DA GARANZIA.

> SMALTIMENTO

Quale proprietario di un apparecchio elettrico o elettronico, la legge (conformemente alla direttiva UE

2002/96/CE del 27 gennaio 2003 sui rifiuti da apparecchiature elettriche ed elettroniche e

alle legislazioni nazionali degli Stati membri UE che hanno messo in atto tale direttiva) le vieta di smaltire questo prodotto o i suoi accessori elettrici / elettronici come rifiuto domestico solido urbano e le impone invece di smaltirlo negli appositi centri di raccolta. E' possibile smaltire il prodotto direttamente dal distributore mediante l'acquisto di un prodotto nuovo, equivalente a quello da smaltire. Abbandonando il prodotto nell'ambiente si potrebbero creare gravi danni all'ambiente stesso e alla salute umana. Il simbolo in figura rappresenta il bidone dei rifiuti urbani

ed è tassativamente vietato riporre l'apparecchio in questi contenitori. La non ottemperanza alle indicazioni della direttiva 2002/96/CE e ai decreti attuativi dei vari Stati comunitari è sanzionabile amministrativamente.

GENERAL INFORMATION
