Tuotetyyppi	Korkeapainepesuri
Merkki	Lavor
Malli	Mississippi
Sähkönsyöttö	230-240 V / 400-415 V mallista riippuen; kaapeli 3G 2,5 mm² (max 20 m) tai 4G 2,5 mm² (max 30 m)
Tulevan veden enimmäislämpötila	40 °C
Tulevan veden enimmäispaine	1 MPa
Veden syötön vähimmäisvirtaus	30 l/min
Vesiliitäntä	Letkun sisähalkaisija ≥ 13 mm (1/2"), vahvistettu letku
Automaattinen pysäytysjärjestelmä (A.S.S.)	Kyllä
Pesutoiminnot	Kylmä vesi, kuuma vesi (polttimella), alhaisen paineen pesuaineen imu
Suutin	Säädettävä pää korkean/alhaisen paineen valintaan
Turvalaitteet	Pistooli turvalukolla, moottorinsuojaus, ohitusventtiili, luokka I
Suositeltu pumppuöljy	SAE 20/30, 15W-40, 20W-40
Määräaikaishuolto	Veden tulon suodattimen puhdistus, öljynvaihto 50 h välein ja sitten 500 h välein, kalkinpoisto veden kovuuden mukaan
Varaosat	Käytä ainoastaan alkuperäisiä osia; ota yhteyttä valtuutettuun huoltokeskukseen
Takuu	Vähintään 12 kuukautta, kattaa valmistusvirheet (normaali kuluminen ei kuulu)
Käyttö	Vain ulkona, älä käytä sateessa

Usein kysytyt kysymykset - MIssissippi Lavor

Kuinka käynnistää Lavor Mississippi -korkeapainepesuri?

Varmista, että pääkytkin on OFF-asennossa, avaa vesihana ja poista ilma liipaisimella. Kytke laite pistorasiaan, käännä pääkytkin ON (I) -asentoon samalla kun painat pistoolin liipaisinta. Kuumaa vettä varten kytke poltinkytkin päälle ja säädä termostaatti.

Kuinka käyttää pesuainetta laitteen kanssa?

Täytä pesuainesäiliö nestemäisellä, ei-happamalla aineella. Käännä suuttimen säädettävä pää alhaiselle paineelle (vastapäivään). Paina liipaisinta: pesuaine imeytyy ja sekoittuu veteen. Käytä ainoastaan valmistajan suosittelemia pesuaineita.

Mitä öljyä pumppuun käytetään?

Käytä öljyä SAE 20/30, 15W-40 tai 20W-40. Öljynvaihto on tehtävä ensimmäisten 50 käyttötunnin jälkeen ja sen jälkeen 500 tunnin välein.

Kuinka huoltaa veden tulon suodatin?

Tarkista ja puhdista säännöllisesti veden tulon liittimessä oleva suodatin. Tukkeutunut suodatin voi vahingoittaa pumppua. Irrota laite pistorasiasta ja sulje vesi ennen toimenpiteitä.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista verkkopistoke ja sulakkeet. Jos moottori hurisee mutta ei käynnisty, saattaa puuttua vaihe (kolmivaihemalleissa) tai pumppu voi olla jumissa. Tässä tapauksessa ota yhteyttä valtuutettuun huoltokeskukseen.

Kuinka poistaa kalkki laitteesta?

Käytä erityistä kalkinpoistoainetta. Valmista 30 litran vesi- ja aine seos: 1 litra ainetta 15 litraan vettä. Irrota korkeapaineletku pistoolista ja upota sen pää seokseen. Käytä laitetta suljetussa kierrossa vähintään 10 minuuttia, huuhtele sitten runsaalla kylmällä vedellä.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Älä koskaan suuntaa suihkua ihmisiin, eläimiin tai sähkölaitteisiin. Käytä suojalaseja ja kumipohjaisia kenkiä. Irrota laite aina pistorasiasta ennen huoltoa. Älä koske pistokkeeseen märin käsin. Käytä ainoastaan alkuperäisiä osia.

Voinko käyttää laitetta sisätiloissa?

Ei, laite on suunniteltu vain ulkokäyttöön. Jos sitä käytetään suljetussa tilassa, riittävä ilmanvaihto ja pakokaasujen poisto (kuumavesimalleille) ovat pakollisia.

Kuinka kauan laitteen voi jättää valmiustilaan?

Älä jätä laitetta toimintaan ilman valvontaa yli 5 minuutiksi. Jos joudut keskeyttämään, pysäytä laite kokonaan kytkimellä OFF-asentoon. Käytä pistoolin turvalukkoa estääksesi vahingossa tapahtuvan käynnistyksen.

Kuinka varastoida laite?

Säilytä laite ja sen tarvikkeet kuivassa, turvallisessa ja pakkaselta suojatussa paikassa. Käytä kuljetuskahvaa siirtämiseen. Varmista, että letku on paineistettu tyhjäksi ennen rullaamista.

KÄYTTÖOHJE MIssissippi Lavor

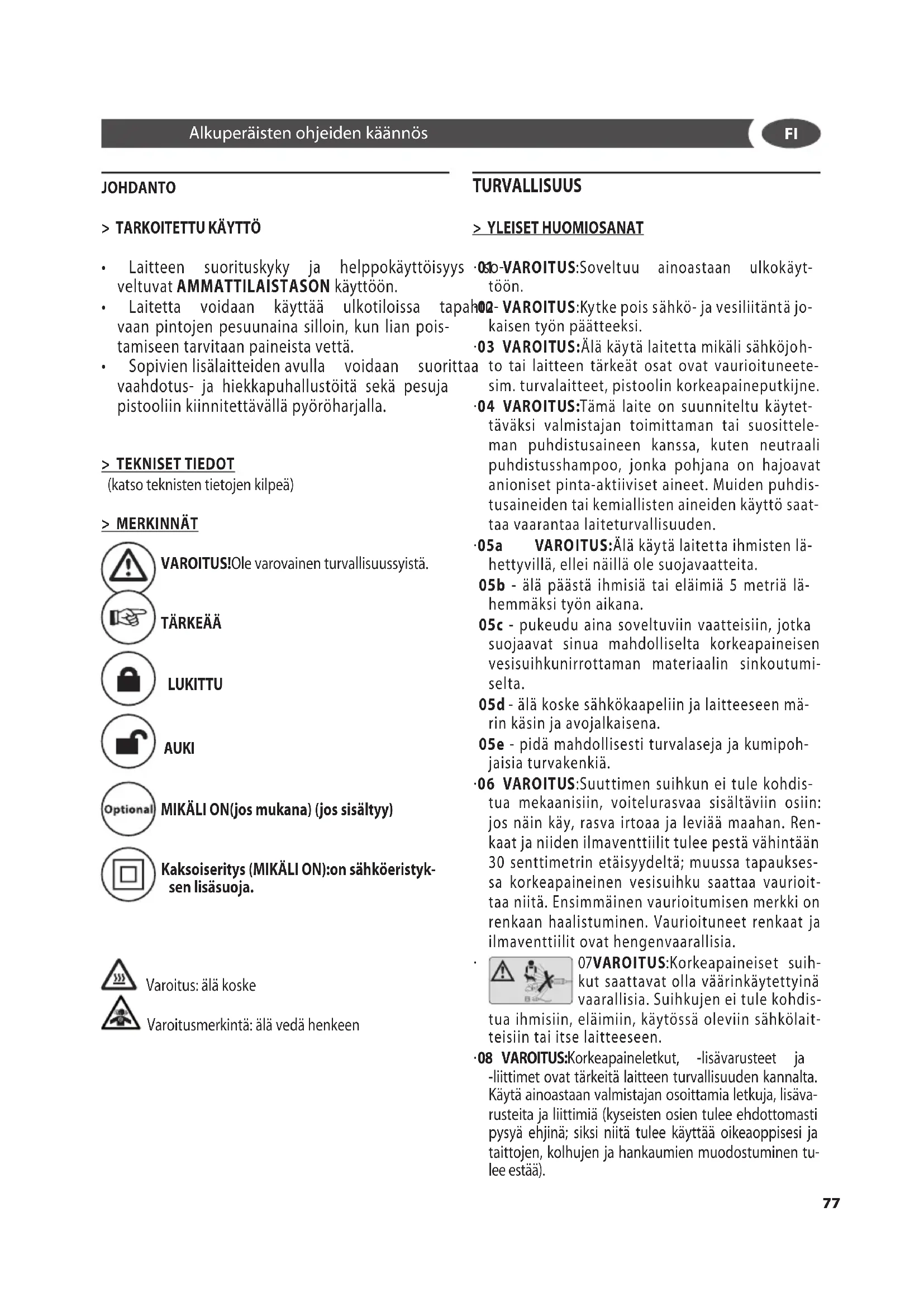

HYDRAULINEN KORKEAPAINEPESURI sivu 77

• Laitteen suorituskyky ja helppokäyttöisyys veltuvat AMMATTILAISTASON käyttöön.
• Laitetta voidaan käyttää ulkotiloissa tapah vaan pintojen pesuunaina silloin, kun lian pois-tamiseen tarvitaan paineista vettä.
• Sopivien lisälaitteiden avulla voidaan suorittaa vaahdotus- ja hiekkapuhallustöitä sekä pesuja pistooliin kiinnitettävällä pyöröharjalla.

> TEKNISET TIEDOT

(katso teknisten tietojen kilpeä)

> MERKINNÄT

VAROITUS! Ole varovainen turvallisuussyistä.

TÄRKEÄÄ

LUKITTU

AUKI

MIKÄLI ON(jos mukana) (jos sisältyy)

Kaksoiseritys (MIKÄLI ON): on sähköeristyksen lisäsuoja.

Varoitus: älä koske

Varoitusmerkintä: älä vedä henkeen

TURVALLISUUS

> YLEISET HUOMIOSANAT

• Oslo-VAROITUS: Soveltuu ainoastaan ulkokäyt- töön.
  102- VAROITUS: Kytke pois sähkö- ja vesiliitäntä jo-kaisen työn päätteeksi.
  -03 VAROITUS:Älä käytä laitetta mikäli sähköjoh- a to tai laitteen tärkeät osat ovat vaurioituneete- sim. turvalaitteet, pistoolin korkeapaineputkijne.
  -04 VAROITUS:Tämä laite on suunniteltu käytet-täväksi valmistajan toimittaman tai suosittele-man puhdistusaineen kanssa, kuten neutraali puhdistusshampoo, jonka pohjana on hajoavat anioniset pinta-aktiiviset aineet. Muiden puhdistusaineiden tai kemiallisten aineiden käyttö saattaa vaarantaa laiteturvallisuuden.
  -05a VAROITUS:Älä käytä laitetta ihmisten lähettyvillä, ellei näillä ole suojavaatteita.
  05b - älä päästä ihmisiä tai eläimiä 5 metriä lähemmäksi työn aikana.
  05c - pukeudu aina soveltuviin vaatteisiin, jotka suojaavat sinua mahdolliselta korkeapaineisen vesisuihkunirrottaman materiaalin sinkoutumiselta.
  05d - älä koske sähkökaapeliin ja laitteeseen märin käsin ja avojalkaisena.
  05e - pidä mahdollisesti turvalaseja ja kumipoh- jaisia turvakenkiä.
  -06 VAROITUS: Suuttimen suihkun ei tule kohdistua mekaanisiin, voitelurasvaa sisältäviin osiin: jos näin käy, rasva irtoaa ja leviää maahan. Renkaat ja niiden ilmaventtiilit tulee pestä vähintään 30 senttimetrin etäisyydeltä; muussa tapauksessa korkeapaineinen vesisuihku saattaa vaurioittaa niitä. Ensimmäinen vaurioitumisen merkki on renkaan haalistuminen. Vaurioituneet renkaat ja ilmaventtiilit ovat hengenvaarallisia.

07VAROITUS: Korkeapaineiset suihkut saattavat olla väärinkäytettyinä vaarallisia. Suihkujen ei tule kohdis-

tua ihmisiin, eläimiin, käytössä oleviin sähkölaitteisiin tai itse laitteeseen.

-08 VAROITUS: Korkeapaineletkut, -lisävarusteet ja -liittimet ovat tärkeitä laitteen turvallisuuden kannalta. Käytä ainoastaan valmistajan osoittamia letkuja, lisävarusteita ja liittimiä (kyseisten osien tulee ehdottomasti pysyä ehjinä; siksi niitä tulee käyttää oikeaoppisesi ja taittojen, kolhujen ja hankaumien muodostuminen tulee estää).

FI

- 09VAROITUS: Laitteiden, joilla ei ole A.S.S. – Automatic Stop System -järjestelmää, ei tule pysyä toiminnassa 2 minuuttia kauempaa pistoolin ollessa vapautettuna. Kiertoveden lämpötila nousee huomattavasti aiheuttaen näin vakavia vaurioita pumpulle.

A.S.S. AUTOMATIC STOP SYSTEM

10VAROITUS:Laitteita, joilla on A.S.S - Automatic Stop System -järjestelmä, ei suositella jätettäväksivalmiustilaan 5 minuuttia pidemmäksi ajaksi.

11 VAROITUS: Sammuta laite kokonaan (pääkytkin asentoon(0)OFF) aina kun se jätetään vartioimatta.
- 12 VAROITUS: Jokainen laite testataan käyttötilanteessa joten on normaalia, että sisälle on jäänyt vesipisaroita.
13 VAROITUS: Varo, ettet vaurioita sähkökaapelia. Virtakaapelin vaurioituessa, valmistajan, huolto-keskuksen tai pätevän henkilökunnan tulee vaihtaa sejotta vaaratilanteilta vältyttäisiin.
14 VAROITUS:Kone, jossa on painenestettä. Pidä pistooli tiukassa otteessa estääksesi takapotkun. Käytä ainoastaan koneen mukana toimitettua korkeapainesuutinta.
- 16 VAROITUS:Tätä laitetta ei ole tarkoitettu sellaisten ihmisten (mukaan lukien lapset) käytettäväksi, joilla on rajoitetut fyysiset kyvyt, aistintakyvyt tai henkiset kyvyt tai kokemuksen tai tiedon puute, elleivät nämä ole saaneet laitteen käyttöä tai valvontaa koskevia ohjeita turvallisuudesta vastaavalta henkilöltä.
- 17 VAROITUS:Lapsia tulee valvoa, etteivät nämä leiki laitteella.
- 18 VAROITUS: Älä ota painepesuria käyttöön ennen korkeapaineputken suoristamista.
- 19 VAROITUS: Kokoa putki kerälle ja suorista se varoen niin, että painepesuri ei kaadu.
- 20 VAROITUS: Putkea suoristettaeassa tai kerälle koottaessa koneen tulee olla sammutettuna ja putkessa ei tule olla painetta (pois käytöstä).
- 21 VAROITUS: Räjähdysvaara. Älä suihkuta syttyviä nesteitä.
- 22 VAROITUS: Koneen turvallisuuden takaamiseksi tulee käyttää ainoastaan valmistajan toimittamia tai valmistajan hyväksymiä alkuperäisiä varaosia.
- 23 VAROITUS: Älä kohdista suihkua itseesi tai muihin päin vaatteiden tai kenkien puhdistamiseksi.
- 24 VAROITUS: Älä anna lasten tai kouluttamattoman henkilökunnan käyttää laitetta.
- VAROITUS: Takaisinvirtauksenestolaitteiden läpi kulkenut vesi ei ole juomakelpoista.

• XX VAROITUS: Irrota laite sähköverkostairrottamalla pistoke pistorasiastaennen huolto- ja puhdistustoimenpiteiden suorittamista.
• XY VAROITUS: Soveltumattomat jatkojohdot voivat olla vaarallisia.
• XJ VAROITUS: Mikäli käytössä on jatkojohto, pistokkeen ja pistorasian tulee olla vedenkestäviä.
  -VAROITUS: Koneen käyttö on ehdottomasti kielletty tiloissa, jotka voidaan luokitella mahdollisesti räjähdysalttiiksi.

• VAROITUS:
- ÄLÄ KOSKE LAITETTA MÄRIN KÄSIN JA AVOJALKAI- SENA
- ÄLÄ VEDÄ VIRTAKAAPELISTA TAI ITSE LAITTEESTA IRROTTAAKSESI PISTOKKEEN PISTORASIASTA
- MIKÄLI VIRRANSYÖTTÖ KESKEYTYY TOIMINNANAI-KANA, KONE TULEE SAMMUTTAA (OFF) TURVALLISUUSSYISTÄ.

> TURVALAITTEET

• VAROITUS: Pistoolilla on turvavarmistin.Turvavarmistinta on käytettävä aina kun koneen käyttö keskeytetään, jotta suihku ei avautuisi vahingossa.
• Turvalaitteet: pistoolilla on turvavarmistin, koneella on sähköylikuormitussuoja (I-luokka), pumpulla on ohitus-venttiili tai pysäytyslaite.
• Pistoolin turvapainiketta ei tarvita vivun lukitsemiseksi toiminnan aikana, vaan vahingossa tapahtuvien avautumisten ehkäisemiseksi.
• VAROITUS: Laitteella on moottorin suojalaite: jos tämä aktivoituu, odota muutama minuutti tai irrota laite sähkövirrasta ja kytke se sitten uudelleen. Mikäli ongelma tulee eteen uudelleen tai laite ei käynnisty, vie se lähimpään huoltokeskukseen.

> VAKAUS

- VAROITUS: Koneen tulee aina olla vaakasuoralla alustalla turvallisesti ja vakaasti.

> VEDENSYÖTTÖ

Vesiliitäntä

VAROITUS (merkitä): laite ei sovellu juomavesiverk- koon liitettäväksi.

Painepesuri voidaan liittää suoraan JUOMAKELPOISEN ve-

den jakeluverkkoon ainoastaan, mikäli syöttöputkistoon on asennettu takaisinvirtauksenestolaite, jonka tyhjennys vastaa voimassa olevaa lainsäädäntöä.

Tarkista, että putki on vähintään ∅ 13mm - 1/2 tuumaa, ja että se on vahvistettu.

• VAROITUS: Takaisinvirtauksenestolaitteiden läpi kulkenut vesi ei ole juomakelpoista.
TÄRKEÄÄ: lme ainoastaan suodatettua tai puhdistettua vettä. Vedenottohanan tulee taata pumpun maksimivirtaukseen nähden kaksinkertaisen veden määrä.
-Minimivirtaus: 30 l/ min.
-Sisääntuloveden maksimilämpötila: 40°C
-Sisääntuloveden maksimipaine: 1Mpa
-Laita painepesuri mahdollisimman lähelle vedentoi-mitusverkkoa.

Ylläolevien olosuhteiden laiminlyöminen aiheuttaa vakavia mekaanisia vaurioita pumpulle ja mitätöi takuun.

Otto vesijohdosta

• Liitä syöttöletku (ei sisälly toimitukseen) vesiliittimeenja veden syöttöön.
• Avaa hana.

Vedenotto avoimesta säiliöstä

• Ruuvaa auki vedenottoliitin.
- Ruuvaa kiinni imuputki, jolla toimitukseen) laitteen vesiliittimeen.
- Upota suodatin säiliöön.
- Tyhjennä laite ilmasta ennen käyttöä.
- Ruuvaa korkeapaineletku auki laitteen korkeapaineliitoksesta.
- Käynnistä laite ja käytä sitä kunnes korkeapaineliitoksesta tulevassa vedessä ei ole ilmakuplia.
- Sammuta laite ja ruuvaa korkeapaineletku uudelleen kiinni.

> SÄHKÖVIRRANSYÖTTÖ

- Laitteen sähköliitännän tulee olla yhdenmukainen standardin IEC 60364-1 kanssa.

TÄRKEÄÄEnnen laitteen liittämistä tarkista, että kyltin tiedot vastaavat sähköverkon tietoja ja että pistorasiaa suojaa vikavirtasuojakytkin, jonka toimintaherkkyys on alhaisempi kuin 0,03 A - 30ms.

• Mikäli pistorasia ja laitteen pistoke eivät ole yhteensopivia, pyydä ammatillisesti pätevää henkilökuntaa vaihtamaan pistoke toiseen soveltuvaan pistokkeeseen.
• Jos laitteella on PVC-kaapeli (H VV-F), älä käytä sitä ympäristön lämpötilan ollessa alhaisempi kuin

0^ C.

·XY VAROITUS: Soveltumattomat jatkojohdot saat- tavat olla vaarallisia.
-XJ VAROITUS: Mikäli käytössä on jatkojohto, pistokkeen ja pistorasian tulee olla vedenpitäviä ja kaapelin tulee vastata alla olevassa taulukossa näkyviä mittoja.

230-240V 400-415V

3G 2,5 mm2 4G 2,5 mm2
maks. 20 m	maks. 30 m

KÄYTTÖ

> PAKKAUKSESTA PURKU

(katso kuva D)

Poista ylä- ja alakoukut, joilla kartonki on kiinnitetty lavaan. Poista kartonkinen kuljetushäkki, aseta koneen kaksi pyö- rää maahan ja poista lava.

laitteen

> LAITTEEN KUVAUS

(katso kuva ABC)

① Sähköpumpun katkaisija
② Polttimen katkaisija
③isälly Polttimen säädin
④ Puhdistusaine katkaisija (mod.DP)
⑤ Suutin
⑦ Pistooli
⑥ Suutinputki
⑧ Korkeapaineputki
⑨ Korkeapaineisen veden ulostulo
⑩ Puhdistusaine
⑪ Diesel
⑫ Sähköjohto ja pistotulppa
⑬ Veden sisääntulo + suodatin
⑭ Letkun pitoliitin
⑮ Painemittari

A.S.S. AUTOMATIC STOP SYSTEM

(mikäli on)

TÄRKEÄÄ: (Automatic Stop System), huolehtii painepesurin sammuttamisestaohitusvaiheen aikana. Painepesuri käynnistetäänasettamalla katkaisija asentoon (l)"ON" ja painamalla sitten pistoolin vipua: A.S.S. huolehtii laitteen käynnistämisestä sammuttamalla sen

FI

automaattisesti aina, kun vivusta päästetään irti. Tämän vuoksi on suositeltavaa laittaa pistoolin vivun varmistus päälle aina kun kone pysähtyy, jotta tämä ei käynnistyisi vahingossa.

• Koneen yhtäkkiset käynnistymiset ilman pistoolin käyttöä johtuvat joko vedessä olevista ilmakuplista tai muista syistä, eivät tuoteviasta.
• Älä jätä konetta valmiustilaan ilman valvontaa 5 minuuttia pidemmäksi ajaksi. Muussa tapauksessa koneen suojelemiseksi katkaisija on asetettava asentoon (0)"OFF".
• Tarkista, että korkeapaineputken liittäminen koneeseen ja pistooliin tapahtuu oikeaoppisesti, ilman vesivuotoja.

Mikäli koneella onpaineensäädin:

• Kun paine on säädetty minimiin, A.S.S. ei toimi. Vältä tämän vuoksi koneen käyttämistäohitustilassa 1 minuuttia kauemmin.
• Älä käytäpistoolin vipua liian usein(koska se saattaa aiheuttaa toimintahäiriöitä).

>ASENNUS JA KÄYNNISTYS

POLTTOAINEEN LISÄYS (katso kuva C)

Täytä säiliö teknisten tietojen kyltissä osoitetulla polttoaineella(Diesel).

Älä anna säiliön tyhjentyä käytön aikana, jotta polttoaine-pumppu ei vaurioituisi.

·VAROITUS:Soveltumattomien polttoaineiden käyttö saattaa aiheuttaa vaaroja.

PUHDISTUSAINE LISÄYS (katso kuva C)

Täytä puhdistusaineen säiliö suoritettavaa pesua varten sopivin, suositelluin tuottein.

- VAROITUS: Käytä ainoastaan nestemäisiä puhdistusaineita, happamia tai voimakkaan emäksisiä tuotteita tulee ehdottomasti välttää. Suosittelemme tuotteidemme käyttöä, sillä ne on suunniteltu vartavasten painepesureiden kanssa käytettäviksi.

>ASENNUS

(kuva ABC)

• Tarkista, että pääkatkaisijaon asennossa "OFF"(0) ja että vedensuodatin on laitettu pumpun imuholkkiin (INLET).
• Ruuvaapikaliitin paikoilleen käsin ilman työkaluja.
• Liitä vedensyöttöputki pikaliittimeen. Putken sisähalkaisijan tulee olla vähintään 13 mm (1/2").
• Liitä korkeapaineputki ulostuloholkkiin(OUTLET). Korkeapaineputken liitos

tulee työntää loppuu asti ja ruuvata sitten paikoilleen käsin ilman työkaluja.

• Liitä korkeapaineputki pistooliin.
• Avaa vesihana kokonaan. Veden lämpötilan tulee eh-dottomasti olla alle 40°C.

TÄRKEÄÄ: vaurioitumisten ehkäisemiseksi painepesuria tulee käyttää puhtaan veden kanssa.

• Vapauta pistoolin turvavarmistin ja pidä liipasinta pohjassa päästämällä vesi ulos kunnes kaikki ilmat ovat poistuneet.
• Kiinnitäsuutinputki pistooliin.
• Kiinnitä suutin suutinputkeen.
• Laita pistoke pistorasiaan.

välttän MÄTÄNNISTYS

Ensimmäisellä käynnistyskerralla tai kun laitetta ei ole käytetty pitkään aikaan, ainoastaan imuputki tulee liittää muutamaksi minuutiksi jotta mahdolliset pistoolin suuttimen tukkivat liat tulisivat ulos painepuolelta.

> KÄYNNISTYS

(katso kuva G)

- Korkeapaineista painepesuria käytettäessä pistoolia suositellaan pidettäväksi oikeassa asennossa, yksi käsi kahvalla ja toinen suuttimella.

> Kylmä vedellä pesu:

(katso kuva A) Koneen käynnistämiseksi pääkatkaisija tu-lee asettaa asentoon ① "ON" ja pistoolin liipasinta tulee painaasamanaikaisesti.

> Lämpimällä vedellä pesu:

(katso kuva A) Polttimen katkaisija tulee asettaa asentoon ②, Väännä polttimen katkaisijan kahvaa ja valitse haluttu lämpötila ③.

- VAROITUS: Mikäli laitetta käytetään suljetussa tilassa, tarvittavasta tuuletuksesta ja kaasun poistosta tulee huolehtia.

> PUHDISTUSAINEEN IMU

matalapaineessa (mikäli on)

(katso kuva G)

Säädettävän pään avulla voidaan valita joko korkea- tai matalapainesuihku. Paine valitaan säädettävää päätä vääntämällä. Paineen lisäämiseksi säädettävää päätä väännetään myötäpäivään kun taas paineen vähentäminen tapahtuu puradapäivään vääntämällä. Puhdistusaineen imu tapahtuu automaattisesti kun suuttimen säädettävää päätä väänne-

tään matalapaineessa toimimista varten (vastapäivään).

> PUHDISTUSAINEEN IMU

korkeapaineessa (mikäli on)

(katso kuva A)

-Näppäimellä PANEL (optio) (mod. DP)

Paina nappia, vedä liipaisinta aseen. Imetyn puhdistusaineen määrä riippuu puhdistusaineen säätökahvalla määritetystä määrästä.

·VAROITUS: Käytä ainoastaan nestemäisiä puhdistusaineita, happamia tai voimakkaan emäksisiä tuotteita tulee ehdottomasti välttää. Suosittelemme tuotteidemme käyttöä sillä ne on suunniteltu vartavasten painepesureiden kanssa käytettäviksi.

HOITOJA HUOLTO

(katso kuva H)

TÄRKEÄÄ: Ennen minkä tahansa painepesuriin liittyvän huoltotoimenpiteen suorittamista paine tulee poistaa ja sähkö - ja vesiliitäntä tulee irrottaa.

• Älä suihkuta laitetta vedellä ja älä käytä pesuaineita tai aggressiivisia liuottimia. Kone voi vahingoittua.
  • Puhdista Koneen ulkopinta kuivalla liinalla.

> VARASTOINTI

• Siirrä ajoneuvoa vain tarttumalla sijaitsee moottorin pään.
• Pidä laitteet ja tarvikkeet kuivassa, turvallisessa paikassa poissa lasten ulottuvilta
• Säilytä laitetta kaikkine varusteineen pakkaselta suojatuissa tiloissa.

PUMPUN ÖLJYTASON TARKISTUS

Tarkista öljytaso säännöllisin aikavälein. Ensimmäisen öljynvaihdon tulee tapahtua 50 työtunnin jälkeen ja tämän jälkeen500 tunnin välein. Suositeltu öljy: SAE 20/30, 15W-40, 20W-40.

VEDEN IMUSUODATTIMEN TARKISTUS

Tarkista ja puhdista sisääntuloliitoksella sijaitseva veden imusuodatin säännöllisesti. Tämä on tärkeää tukkeutumien välttämiseksi ja pumpun hyvän toiminnan takaamiseksi.

POLTTOAINESUODATTIMEN PUHDISTUS

Tarkista polttoainesuodatin säännöllisin aikavälein; vauri-oitunut tai liian likainen suodatin tulee vaihtaa.

> KALKIN POISTO

Kalkin poisto tulee suorittaa säännöllisin aikavälein ja var- tavastaisia tuotteita käyttämällä. Aikavälit riippuvat veden kovuudesta. Lisää tuote vähintään30 litran vesiastiaan suhteessa 1 litra tuotetta/15 litraa vettä. Irrota pistooli kor- keapaineputkesta ja upota putken vapaa pää astiaan niin, että muodostuu suljettu kiertojärjestelmä ja anna paine- pesurin imeä tuotetta ainakin 10 minuutin ajan. Suositte- lemme, että painepuolen putki tyhjennetäänkangaskassiin tai verkkoon niin, että poistettu kalkki ei joudu uudelleen kiertoon. Palauta sitten normaali liitäntä ja huuhtele run- saalla kylmällä vedellä. Suosittelemme, että toimenpiteen suorittaa Valtuutetun huoltokeskuksenhenkilökunta sillä kalkinpoistoaine saattaa kuluttaa osia. Kalkinpoistoaineen käsittelyssä tulee noudattaa voimassaolevia standardeja.

> KATTILAN PUHDISTUS

- VAROITUS: Kaikkia kattilan, korkeapainepumpun ja koneen huoltotoimenpiteitä varten tulee ottaa yhteyttä erikoistuneeseen ammattilaishenkilökuntaan tai Valtuutettuun huoltokeskukseemme.

Kattilan puhdistus tulee suorittaa säännöllisesti180 ÷ 200 työtunnin välein toimimalla seuraavasti:

• Irrota suuttimen pitolaippa ja elektrodinpidin (polttimen pää).
• Puhdista suutinsuodatin paineilmalla ja tarkista elektrodien asento.

kaPoista kattilan kansi ruuvaamalla, puhdista levy ja irrota sisäkansi käsin.

• Ruuvaa auki vastuksen lukitusmutterit ja poista vastus kattilasta.
• Puhdista vastus teräsharjalla.
• Imuroi kattilan jäämät.
• Asenna kaikki osat uudelleen suorittamalla toimenpiteet lopusta alkuun.

- VAROITUS: Kokonaisvaltaisen tarkastuksen ja polttoaineen säädön tulee tapahtua säännöllisin aikavälein ja lain määräysten mukaisesti Valtuutetun huoltokeskuksen erikoistuneen henkilökunnan toimesta.

SÄHKÖKAAVIO

Katso kuvatsiv. 7-8.

VESIKAAVIO

Katso kuvat siv. 7-8.

HÄIRIÖT JA KORJAUSTOIMENPITEET

FI

Ennen mitä tahansa koneella suoritettavaa toimenpidettä- sähkö- ja vedensyöttövirta tulee kytkeä pois päältä ja paine tulee poistaa. Toimi vikojen etsinnässä järjestelmällisesti seuraavan kaavion puitteissa;mikäli tästä huolimatta vikaa ei kyetä poistamaan, käännyValtuutetun huoltokeskuksen puoleen.

Häiriöt	Kone ei lähde liikkeelle käynnistyskatkaisimesta
Syyt	Pistoke ei kunnolla sisällä.Kytkentätaulun sulakkeet palaneet.
Korjaustoimen-piteet	Tarkista huolella pistoke ja sähkökaapeli.Tarkista ja vaihda ne.
Häiriöt	Moottori hurisee mutta ei-käynnisty
Syyt	Vaihe puuttuu (kolmivaihemalleille).Alhainen paine.Korkeapainepumppu lukittunut.
Korjaustoimen-piteet	Ota yhteyttä valtuutettuun huoltokeskukseen.Ota yhteyttä valtuutettuun huoltokeskukseen.Ota yhteyttä valtuutettuun huoltokeskukseen.
Häiriöt	Moottori pysähtyy yhtäk-kiä tai jonkin ajan kulut-tua
Syyt	Moottorin turvakytkinon aktivoitunut riittämättömän verkkojännitteen vuoksi.
Korjaustoimen-piteet	Tarkista verkkojännitteen arvo.Ota yhteyttä valtuutettuun huoltokeskukseen.
Häiriöt	Suutinputken ollessa auki paine laskee ja nousee
Syyt	Suutin tukossa tai vääntynytKattilan vastus tai suutinputki kalkin tukkeuttamat.
Korjaustoimen-piteet	Puhdistus tai vaihto.Poista kalkki.
Häiriöt	Painepuolen liiallisettärinät

Syyt	Painevaraaja tyhjä.Kuluneet tai likaiset venttiilit.
Korjaustoimen-piteet	Tarkista varaajanpaine.Tarkista ja/taivaihda.

Häiriöt	Pumppu pyörii mutta ei saa-vuta asetettuja paineita
Syyt	Pumppu imee ilmaa.Kuluneet venttiilit.Säätöventtiilin istukka kulunut.Soveltumaton tai kulunutsuutin.Kuluneet tiivisteet.
Korjaustoimen-piteet	Tarkista imuputket ja tarkista, että ne ovat tiiviit.Tarkista ja/tai vaihda.Ota yhteyttä valtuutettuun huoltokeskukseen.Ota yhteyttä valtuutettuun huoltokeskukseen.
Häiriöt	Epäsäännölliset paineen-vaihtelut
Syyt	Imun ja/tai painepuolen venttiilit kuluneet.Venttiileissä on sinne kuulumattomia osia, jotka vaarantavat toiminnan.Ilman imu.Kuluneet tiivisteet.
Korjaustoimen-piteet	Tarkista ja/taivaihda.Tarkista ja puhdista venttiilitTarkista imukanavat.Tarkista ja/taivaihda tiivisteet.
Häiriöt	Paineen lasku
Syyt	Kulunut suutin.Imun ja/tai painepuolen venttiilit rikkoutuneet tai loppuunkuluneet.Venttiileissä on sinne kuulumattomia osia, jotka vaarantavat toiminnan.Säätöventtiilin istukka on kulunut.Kuluneet tiivisteet.
Korjaustoimen-piteet	Vaihda suutin.Tarkista ja/tai vaihda venttiilit.Tarkistaja puhdista venttiilit.Tarkista ja/tai vaihdasäätöventtiilin istukka.Vaihda tiivisteet.
Häiriöt	Meluisuus
Syyt	Ilman imu.Imun ja/tai painepuolen venttiilin jouset rikkoutuneet tai loppuunkuluneet.Painepuolen imuventtiileissä on sinne kuulumattomia osia.Kuluneet laakerit.Pumpatun nesteen liian korkeat lämpötilat.
Korjaustoimen-piteet	Tarkista, että imukanavat ovat tiiviit.Vaihda venttiilin jouset.Tarkista ja puhdista imun ja painepuolen venttiilit.Vaihda laakerit.Laske pumpatun nesteen lämpötilaa.
Häiriöt	Vettä öljyssä
Syyt	Suojuspuolen pitorengas kulunut.Ilman suuri kosteusprosentti.Tiivisteet täysin kuluneet.
Korjaustoimen-piteet	Tarkista ja/taivaihda pitorengas.Vaihda öljy kahta kertaa useammin suhteessa ohjeisiin.Vaihda tiivisteet.
Häiriöt	Veden vuodottyhjenny-saukoista suojuksen ja pään välillä
Syyt	Kuluneet tiivisteet.Mäntä kulunut.O.R. männän suojus kulunut.
Korjaustoimen-piteet	Vaihda tiivisteet.Vaihda mäntä.Vaihda O.R. männän suojus.
Häiriöt	Öljyvuodot tyhjennysau-koista pään ja suojuksen välillä
Syyt	Suojuspuolen pitorenkaat kuluneet.
Korjaustoimen-piteet	Vaihda pitorenkaat.

Häiriöt	Kattila ei syty poltinkytkimestä
Syyt	Polttoaineloppunut.Polttoainesuodatin tukossa.Polttoainepumppu jumissa tai palanut.Termostaatti rikki.Käynnistyksen purkaus riittämätön tai kokonaan poissa.Elektrodit eivät oikealla etäisyydellä.Sulake palanut.
Korjaustoimen-piteet	Tarkista säiliön taso ja imuputken puhtaus.Vaihda linjan pieni suodatin.Vaihda se.Vaihda se.Ota yhteyttä valtuutettuun huoltokeskukseen.Tarkista asento.Vaihda se.
Häiriöt	Vesi ei ole tarpeeksi kuumaa
Syyt	Kattila toimii huonosti.Kattilan vastus kalkin tukkima.
Korjaustoimen-piteet	Puhdista polttimen suuttimen suodatin.Puhdista polttoainesuodatin.Tarkista polttoainepumpun painePoista kalkki.
Häiriöt	Liikaa savua hormista
Syyt	Poltto ei oikeaoppinen.Polttoaineen joukossa on epäpuhtauksia tai vettä.
Korjaustoimen-piteet	Puhdista polttoainesuodatin.Puhdista kattila.Tyhjennä säiliö ja puhdista se huolella.Puhdista polttoainesuodatin.
Häiriöt	Puhdistusaineen imu riittämätön
Syyt	Puhdistusaine loppu.Injektori kalkkiintunut.Vastus, putki tai suutinputki tukkeutuneet.
Korjaustoimen-piteet	Täytä tankki puhdistusaineella.Puhdista.Puhdista tai poista kalkki.

> KORJAUKSET - VAIHTO-OSAT

Mikäli eteen tulee koneen rikkoontumisia tai ongelmia, joita ei mai- nita tässä käyttöoppaassa, ota yhteyttä Valtuutettuun huoltokes- kukseen korjausta tai mahdollista alkuperäisten varaosien vaihtoa varten. Käytä ainoastaan alkuperäisiä varaosia.

> TAKUUEHDOT

Kaikki laitteemme on testattu huolella ja niillä on takuu valmistusvirheiden osalta voimassa olevan lainsäädännön mukaisesti (vähintään 12 kuukautta). Takuu alkaa ostopäivästä. Mikäli painepesuria tai sen varusteitakorjataan takuuaikana, mukaan tulee laittaa kopio kuitista.

Takuu on voimassa ainoastaan seuraavissa tapauksissa: - Kyseeessä on materiaali- tai valmistusvirheet. - Tässä käyttöoppaassa annettuja ohjeita on tarkasti noudatettu. - Korjaukset ovat valtuutettujen korjaajien suorittamia. - Alkuperäisiä varusteita on käytetty. - Painepesuria ei ole kuormitettu liikaa; se ei ole altistunut kolhuille, putoamisille tai jäätymiselle. - Ainoastaan puhdasta vettä on käytetty. - Painepesuria ei ole vuokrattu tai muuten käytetty liiketoiminnassa/ammattilaistoiminnassa.

Takuu ei koske seuraavia: - Normaalisti kuluvat osat. - Korkeapaineputki ja lisävarusteet. - Vahingossa tapahtuneet vauriotkuljetuksen, huolimattomuuden taisoveltumattoman käsittelyn seurauksena tai virheellisen tai sopimattoman käytön ja asennuksen seurauksena, jotka eivät vastaa käyttöohjeissa annettuja huomiosanoja. - Takuu ei kata mahdollista toimivien osien puhdistusta. Takuukorjaukseen kuuluu viallisten osien vaihto, kun taas postitus ja paketointi eivät takuun piiriin kuulu.Takuu ei kata myöskään laitteen vaihtoa ja takuun pidennystä sattuneen vian seurauksena. Valmistaja ei ole vastuussa mahdollisista ihmisille tai esineille aiheutuneista vahingoista, jotka johtuvat huonosta asennuksesta tai laitteen epätäydellisestä käytöstä.

VAROITUS!Viat, kuten reikiintyneet suuttimet, koneiden pysähtyminen kalkinmuodostuksen vuoksi, vaurioituneet lisävarusteet (esim. taittunut putki) ja/tai koneet, joissa ei ole vikojaEIVÄT KUULU TAKUUN PIIRIIN.

> KÄSITTELY

Lain mukaan (yhdenmukaisesti sähkö- ja elektroniikkalaitteita koskevan EU:n direktiivin 2002/96/EY kanssa päivämäärältä 27 tammikuuta 2003 sekä niiden EU:n jäsenvaltioiden, jotka ovat toimeenpanneet kyseisen direktiivin, lainsäädännön kanssa) sähkö- tai elektroniikkalaitteen omistajan ei tule hävittää tätä tuotetta sähkö/elektroniikkavarusteineen kiinteänä kotitalousjätteenä vaan tuote tulee viedä toimittaa vartavastaisiin kierrätyskeskuksiin. Tuote voidaan hävittää viemällä se suoraan jakelijalle ostamalla tilalle uuden, vanhaa tuotetta vastaavan tuotteen. Tuotteen hylkääminen luontoon saattaa aiheuttaa vakavia vahinkoja ympäristölle ja ihmisten terveydelle. Kuvassa oleva merkintä esittää yhdyskuntajäteastiaa, johon laitetta ei saa missään tapauksessa laittaa. Direktiivin 2002/96/EY osoitusten ja eri Yhteisön maiden lainsäädösten noudattamatta

УПРАВЛЕНИЕ

> ОБЩИЕ УКАЗАНИЯ
