Multidesk Comfort - Ufficio OneConcept - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scrivania regolabile in altezza elettrica
Marca	OneConcept
Modello	Multidesk Comfort
Numero articolo	10034481, 10034483
Carico massimo	100 kg
Larghezza regolabile del telaio	100-160 cm
Intervallo di regolazione in altezza	73-123 cm
Dimensioni del piano (accessorio)	120 x 65 cm
Peso del piano (accessorio)	21 kg
Materiale del telaio	Acciaio
Materiale del piano (accessorio)	Pannello truciolare melaminico
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Temperatura di funzionamento	-5 °C a +40 °C
Display	Schermo tattile
Memoria di altezza	Fino a 3 posizioni preimpostate
Timer	Promemoria seduto-in piedi (0,5-2 h)
Unità di misura	Centimetri o pollici
Modalità standby di sicurezza	Sì (attivazione manuale)
Protezione contro i sovraccarichi	Sì (codici errore ER1, ecc.)
Piedini regolabili	Sì (per pavimenti irregolari)
Contenuto della confezione	Telaio, colonne, piedini, centralina, cavi, viti, tasselli
Pulizia e manutenzione	Scollegare prima della pulizia; utilizzare un panno asciutto
Sicurezza	Non sedersi; non utilizzare all'aperto; scollegare in caso di odore o rumore anomalo
Certificazioni	CE, UKCA

Domande frequenti - Multidesk Comfort OneConcept

Come regolare l'altezza della scrivania?

Premere il tasto Su o Giù del pannello di controllo. Tenere premuto per una regolazione continua. L'altezza corrente viene visualizzata sul display tattile.

Come memorizzare una posizione di altezza?

Posizionare la scrivania all'altezza desiderata, premere M finché non appare S-, quindi premere 1, 2 o 3 per salvare.

Cosa significa il codice di errore ER1?

ER1 indica un possibile sovraccarico. Verificare che il carico non superi 100 kg. Scollegare il cavo di alimentazione per 10 secondi, quindi ricollegare.

Come resettare la scrivania (reset)?

Scollegare e ricollegare l'alimentazione. Premere e tenere premuto il tasto Giù finché non appare RST. Continuare a premere: la scrivania scende e poi risale leggermente. Rilasciare il tasto quando il movimento si ferma.

Posso sedermi sulla scrivania?

No, è severamente vietato sedersi sulla scrivania. Ciò potrebbe causare gravi lesioni e danneggiare il prodotto.

Come pulire la scrivania?

Scollegare sempre l'alimentazione prima della pulizia. Utilizzare un panno asciutto e morbido. Non utilizzare acqua o prodotti liquidi, poiché potrebbero danneggiare i componenti elettrici.

Qual è il carico massimo della scrivania?

Il carico massimo è di 100 kg. Distribuire il peso uniformemente sul piano per evitare squilibri.

Come regolare i piedini se il pavimento è irregolare?

Sotto ogni piedino si trovano due piedini regolabili. Girarli per regolare l'altezza finché il tavolo non è stabile. Utilizzare una livella a bolla per verificare.

Come utilizzare il timer seduto-in piedi?

Premere il tasto T per impostare la durata (con incrementi di 0,5 h, max 2 h). Il display lampeggia e poi si ferma. Trascorso il tempo, suona un segnale acustico. Per annullare, premere cinque volte T.

La scrivania può essere utilizzata all'aperto?

No, la scrivania è progettata solo per uso interno. L'umidità e le temperature estreme possono danneggiare i componenti elettrici e il telaio.

MANUALE UTENTE Multidesk Comfort OneConcept

Scrivania regolabile in altezza

10034476

10034480

10034484

10034485

C

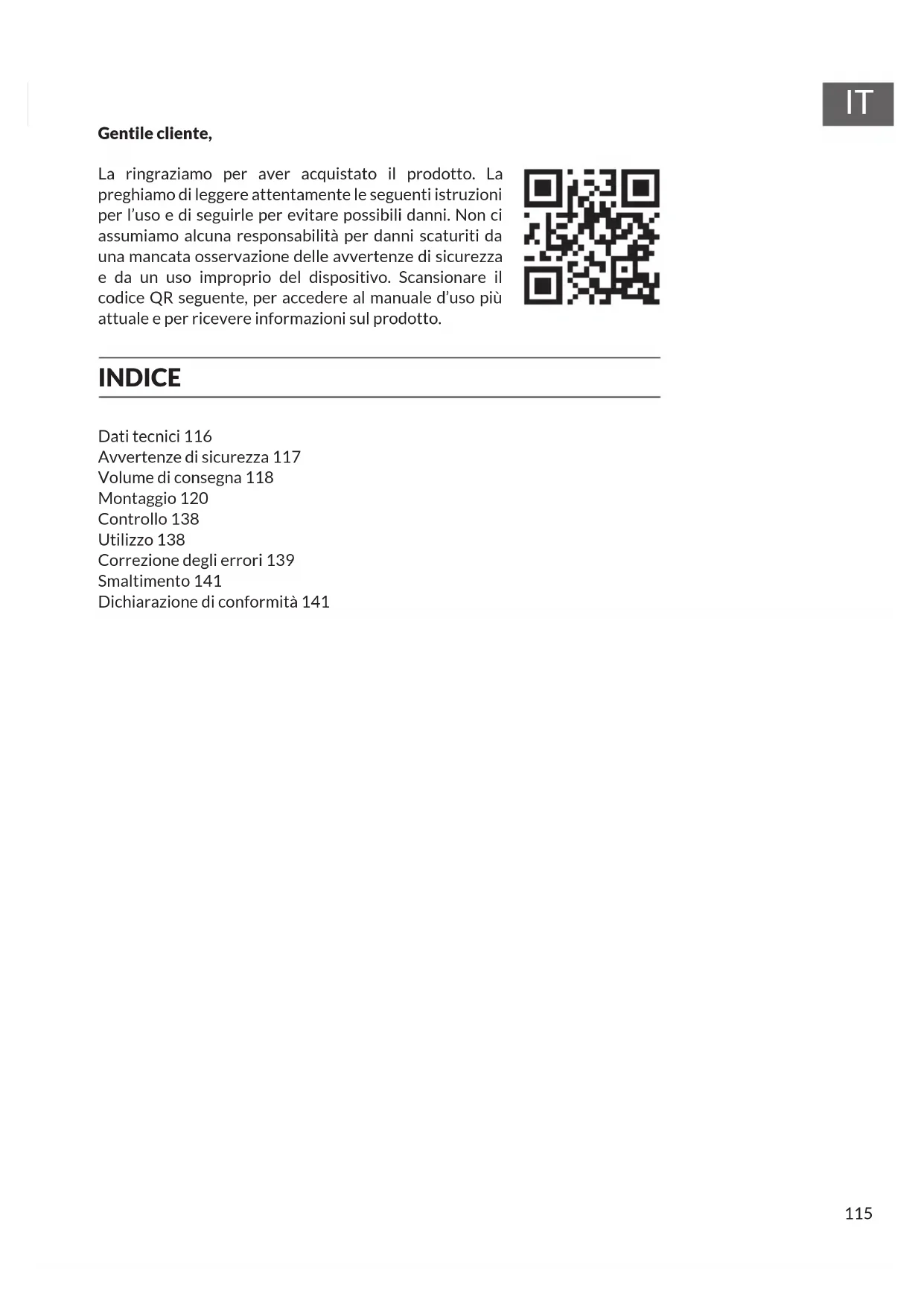

La ringraziamo per aver acquistato il prodotto. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Dati tecnici 116

Avvertenze di sicurezza 117

Volume di segna 118

Montaggio 120

Controllo 138

Utilizzo 138

Correzione degli errorsi 139

Smaltimento 141

Dichiarazione di conformità 141

DATI TECHNICI

Numero articolo 10034481 10034483
Carico massimo 100 kg
Larghezza regolabile 100-160 cm
Altezza regolabile 73-123 cm
Modulo di controllo elettrico
Alimentazione 220-240 V ~ 50/60 Hz
Intervallo di temperatura di utilizzo Da -5 °Ca +40 °C

ACCESSORI

Numero articolo 10034484 10034485
Piano della scrivania Noce scuro Bianco
Materiale Pannello in truciolare con	rivestimento in melamina
Dimensioni 120 x 65 cm
Peso 21 kg

NOTA: il piano della scrivania non è incluso in consegna e deve essere acquistato in aggiunta al telaio.

La scrivania regolabile in altezza elettricamente è composta da telaio in acciaio e un modulo di controllo elettrico per regolare l'altezza:

AVVERTENZE DI SICUREZZA

• Leggere attendamente tutto il manuale d'uso prima dell'infallazione. Rispettare le avventenze di sicurezza e installazione presenti in quello manuale per evitare seriie lesioni, danni al prodotto o ai componenti.
• Questo prodotto può essere utilizzato da bambini a partire da 8 anni che sono stati istruiti sulle modalità di utilizzo sicuro del prodotto e che comprendono i rischi connessi. I bambini non devono gliare con il prodotto.
• Pulizia e manutenzione non possono essere realizzate da bambini perché il dovuto controllo. Staccare la spina quando non si utilizza la scrivania e tenere la spina fuori alla portata dei bambini.
• Non sedersi mai sulla scrivania e assicurarsi che altre persone non ci si siedano, in modo da evitare serie lesioni.
• Quando si regola l'altezza della scrivania, assicurarsi che non ci siano oggetti o altri ostacoli nella zona interessata.
• Non lasciare in disordine cavo e spina, in modo da evitare di inciamparvi.
• Tentativi di modifica al telao della scrivania non sono consentiti.
  Nonaggiungere nulla ai collegamenti regolabili del telaio della scrivania.
  Nonutilizzare la scrivania all'aperto.

Avverenze di sicurezza sul collegamento elettrico

• Il prodotto è alimentato a corrente. Per evitare uszioni, incendi e folgorazioni, leggere attendamente il manuale.
  Non pulire il prodotto con acqua, finché è collegato alla rete elettrica.
• Staccare la spina dalla presa elettrica prima di smontare la scrivania o di sostituire componenti.
• Non mettere in funzione la scrivania se si trova in un ambiente umido o se i loro componenti elettrici sono entrare in contatto con liquidi.
• Interrompere l'alimentazione elettrica e non utilizzato la scrivania, se si sentono rumori o odori provenire alla cassetta di controllo.
• Modifiche e manipolazioni all'alimentatore in dotazione e alla cassetta di controllo non sono consentite.
• Non utilizzato la scrivania se il cavo o la spina sono danneggiati. Questi devono essere sostituiti dal produttore, da un'azienda tecnica autorizzata o da una persona con qualifica equivalente.

VOLUME DI CONSEGNA

Utensili necessari

Livella
- Chiave a drugola (inclusa in segna)
- Trapano
Cacciavite a croce
- Opzionale: avvitatore a batteria

Materiale di montaggio consigliato

• Coperta di appoggio

NOTA: se non indicate diversamente, gli utensili necessari e il materiale di montaggio consigliato non sono inclusi in segna.

A (x1) Asta trasversale Angolari laterali	B (x2)
C (x2) Piedi Guida passacavo	D (x1)
E (x2) Colonne di sollevamento Pannello di fissaggio	F (x1)
G (x1) Cassetta di controllo Ganci	H (x2)
I (x1) Cavo di alimentazione con spina Modulo di controllo	J (x1) S-B (x10)
S-A (x20) Viti a brugola Viti a croce + 1 distanziatore	S-B (x10)
S-C (x2) Viti a croce Viti a croce	S-D (x6)
S-E (x3) Fascette stringicavo Imbottiturata in goma	S-F (x8)

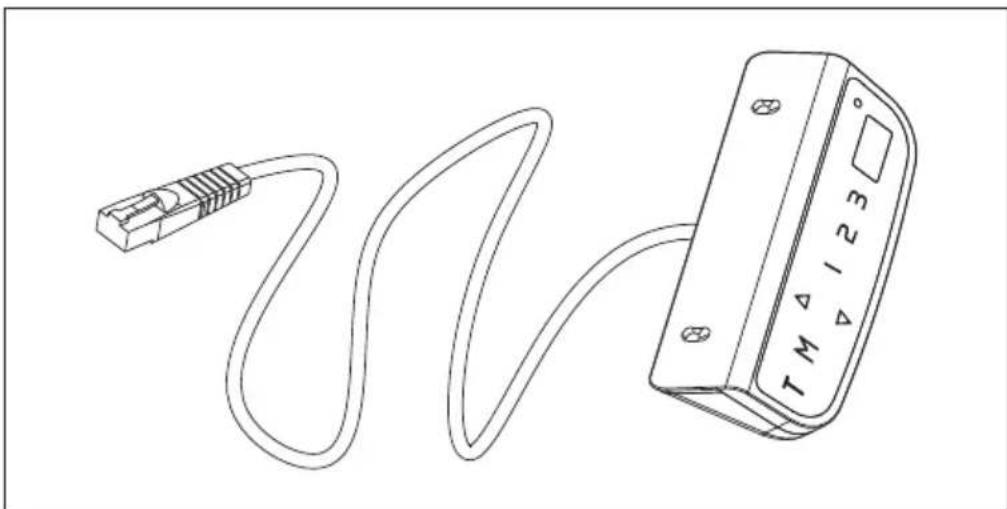

NOTA: L'immagine del modulo di controlledlo serve solo a orientarsi. Il prodotto effettivo potrebbe essere diverso dall'imagine.

MONTAGGIO

Preparazione

Preparare un'area spaziosa per il montaggio e pogiare una coperta sulla zona interessata, per evitare graffiti al pavimento o al telaio della scrivania.

Montare gli angolari laterali

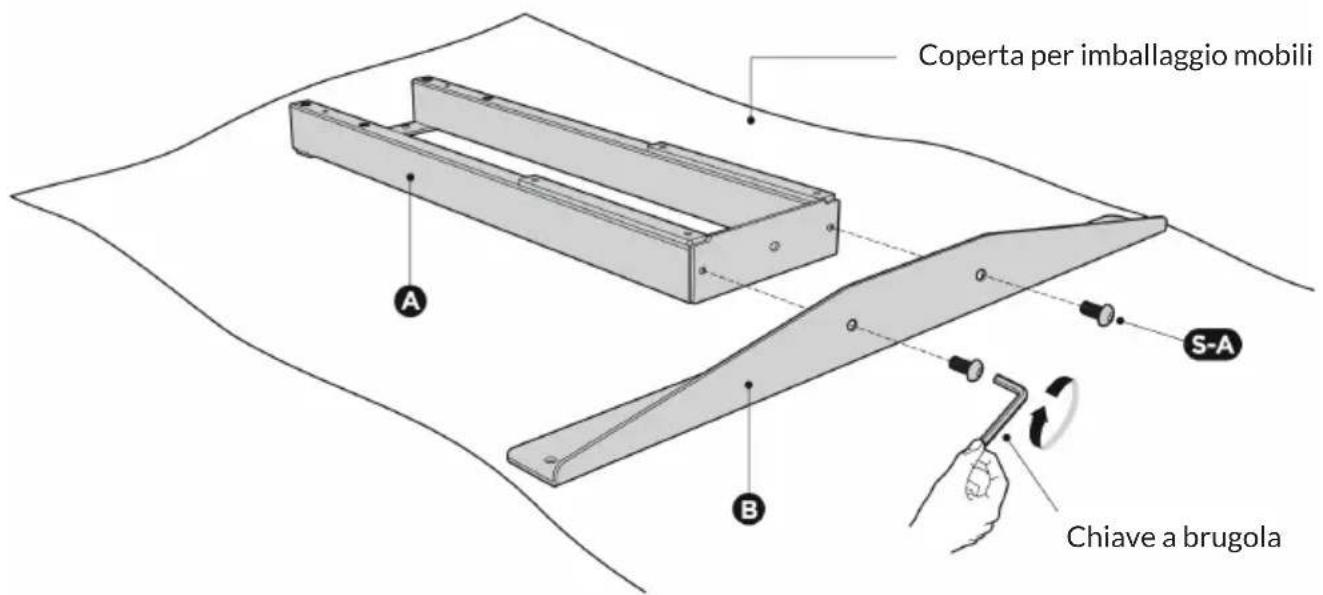

Togliere l'asta trasversale (A) dall'imballaggio e poggiarla sul pavimento al contrario. Fissare l'angolare laterale (B) all'estremità dell'asta trasversale (A) con le due viti (S-A). Utilizzato la chiave a brugola, come molto in immagine.

Ripetere la procedura per montare il secondo angolare.

NOTA: le immagini dell'asta trasversale e degli angolari laterali rappresentano il retro dei componenti. Assicurarsi che l'asta trasversale e gli angolari presentino il lato anteriore rivolto verso il basso durante il montaggio, in modo da facilitare i passaggi successivi.

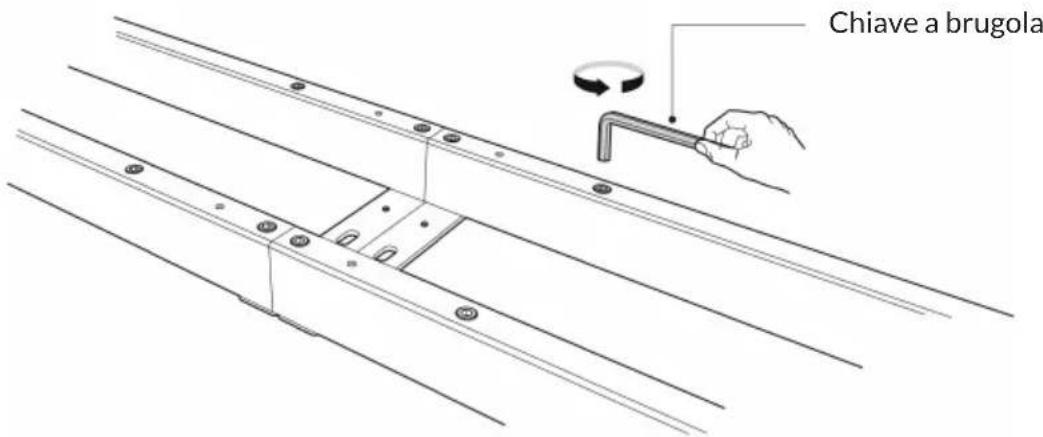

Realizzare i fori di montaggio

IT

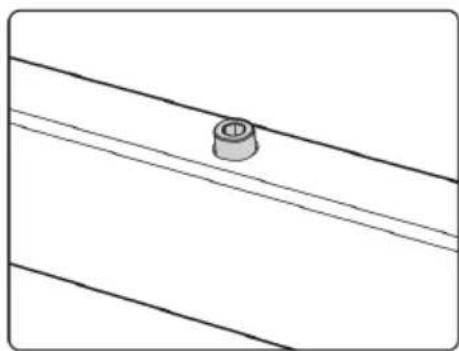

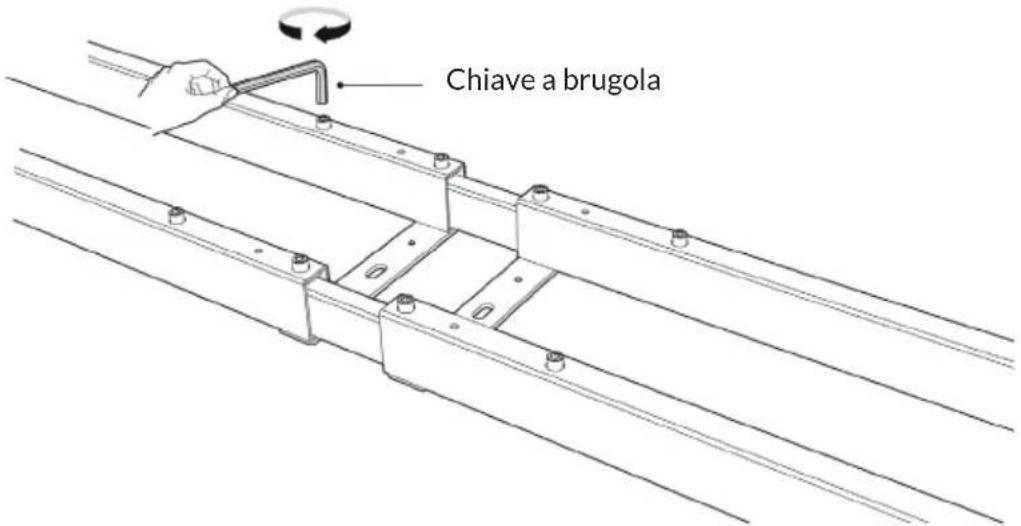

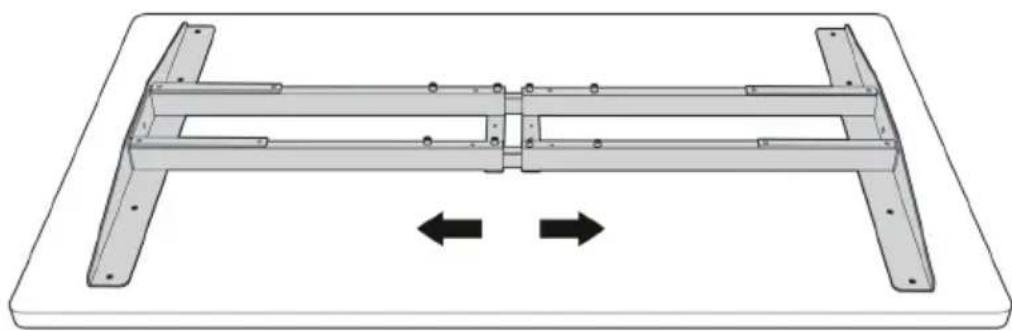

Svitare le viti a brugola con cui è fissato il punto di collegamento regolabile, ma non rimuoverle del tutto.

Poggiare il telaio montato sul retro del piano della scrivania. Assicurarsi che il telaio si trovi al centro della scrivania.

Regolare il telaio in base alle dimensioni del piano della scrivania.

Stringere nuovamente tutte le viti a brugola per conclusere la regolazione.

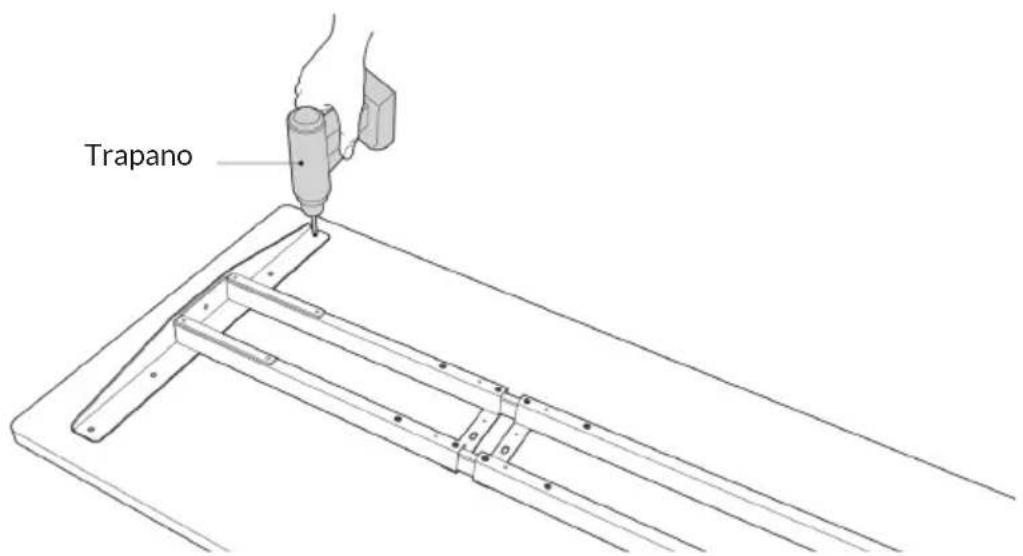

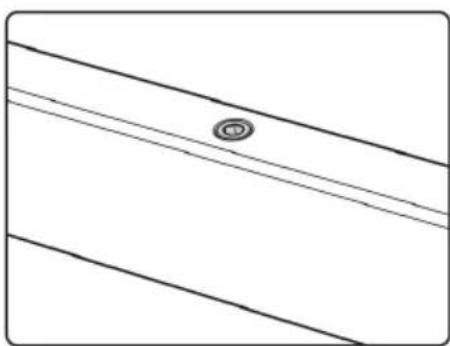

Dopo aver stretto le viti, realizzare con un trapano dei fori sul retro del piano della scrivaniaattraverso gli 8 fori degli angolari laterali.

NOTA: i fori devono essere più profondi di 10 mm e avee un diametro inferiore di 3 mm.

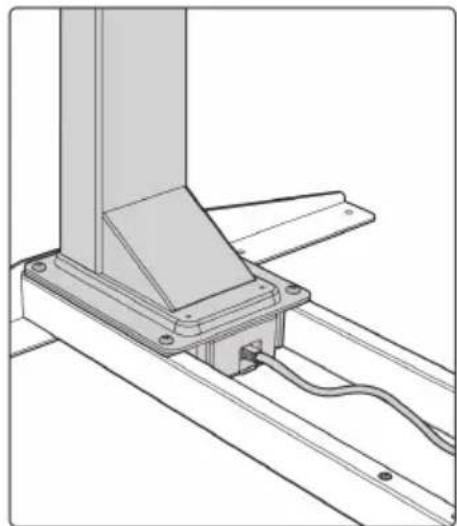

Assemblare le colonne di sollevamento

Rimuovere il piano della scrivania prima di procedere con il montaggio.

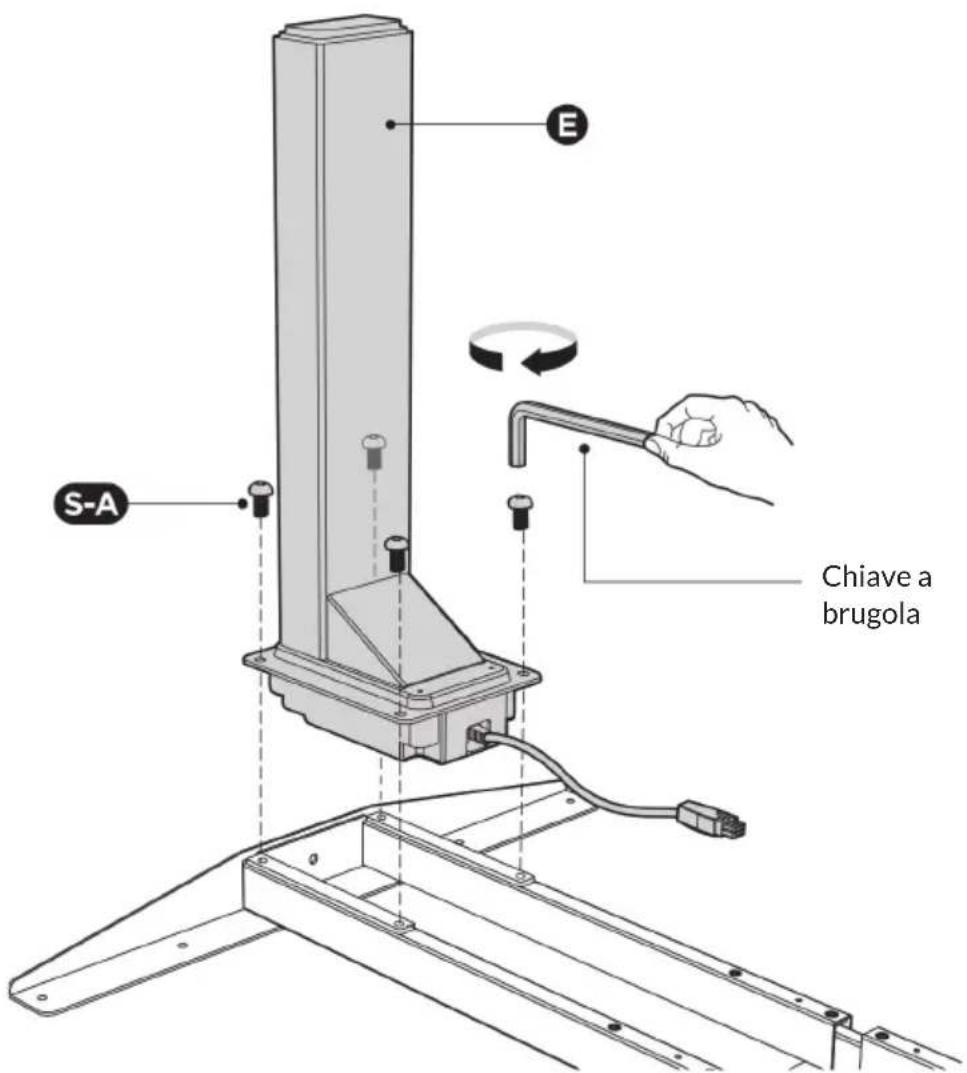

Inserire le colonne di sollevamento nell'estremita dell'asta trasversale con la testa delle colonne verso l'interno. Assicurarsi che i fori di montaggio delle colonne di sollevamento siano orientati ai fori dell'asta trasversale.

Fissare la colonna di sollevamento (E) all'asta trasversale con 4 viti (S-A). Utilizzare una chiave a brugola.

Ripetere gli stessi passaggi per montare l'altra colonna di sollevamento.

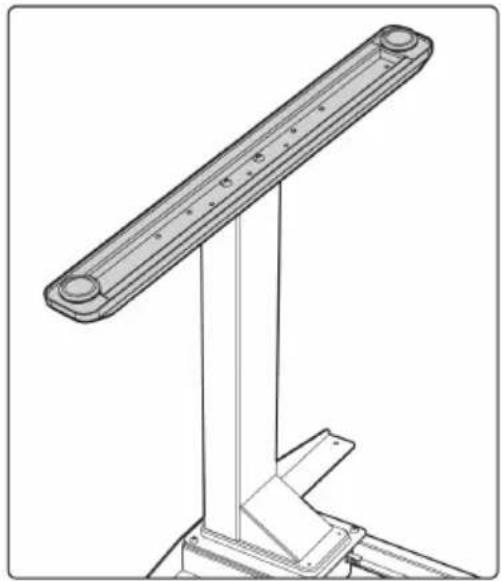

Montare i piedi d'appoggio

Posizione are un piede sul lato inferiore di una delle colonne di sollevamento. Orientare i fori di montaggio sul piede ai fori sulla colonna.

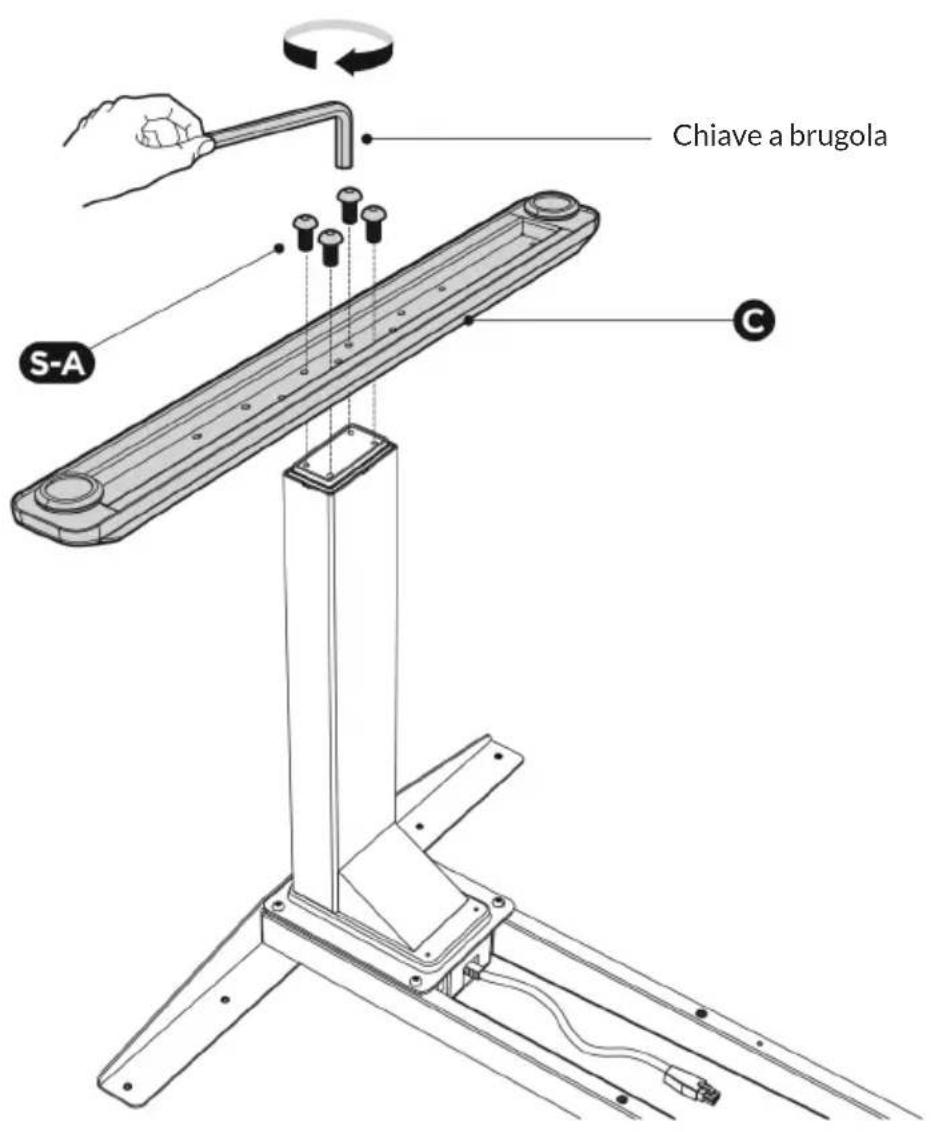

Fissare il piede (C) con 4 viti (S-A) e una chiave a brugola.

Ripetere i passaggi per montare l'altrupiede'appoggio.

IT

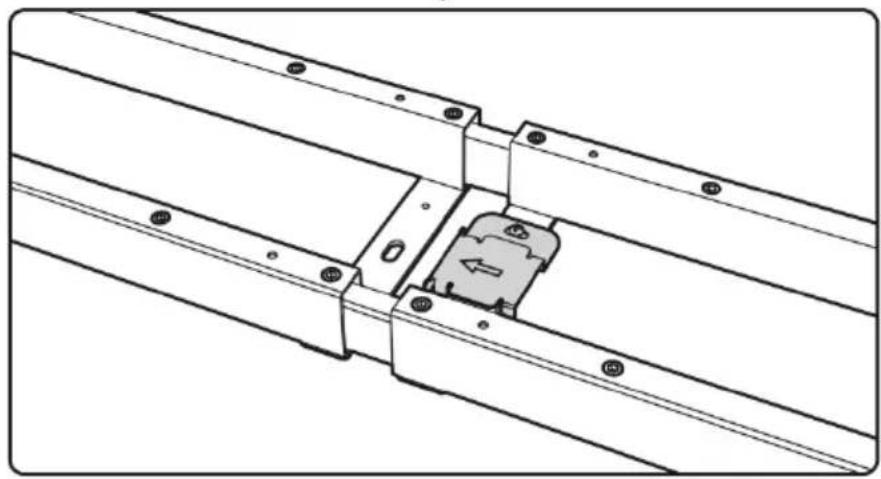

Montare il pannello di fissaggio

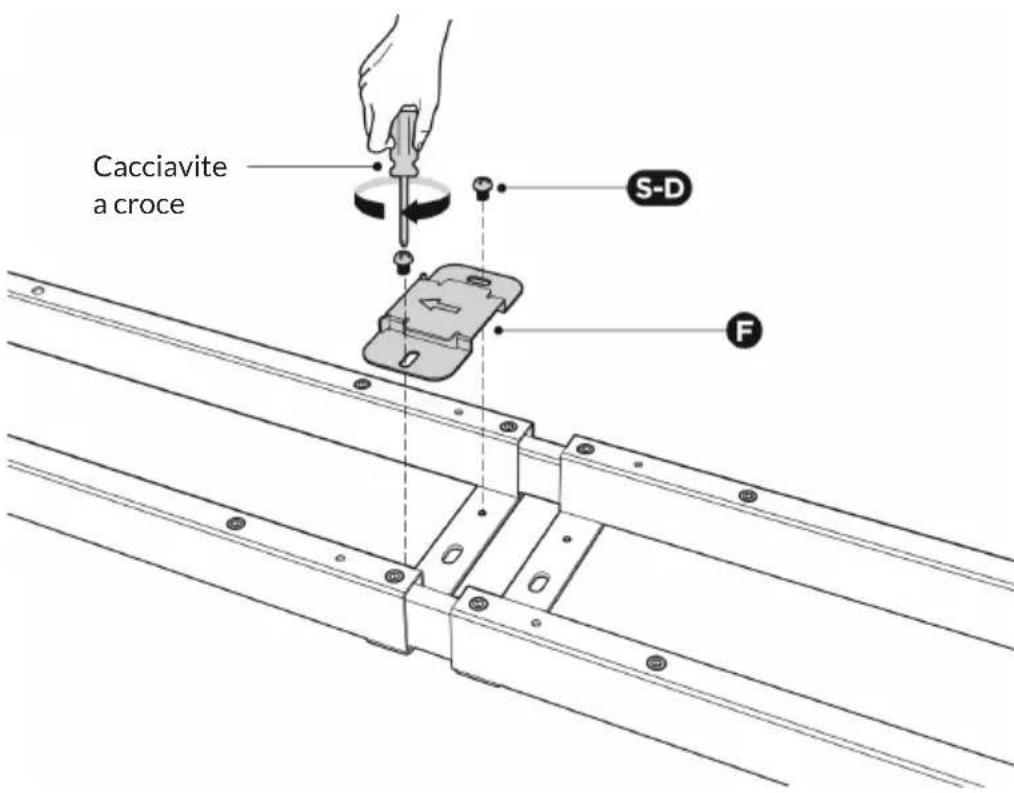

Orientare i fori del pannello di fissaggio ai fori delle viti, come migliorato in basso.

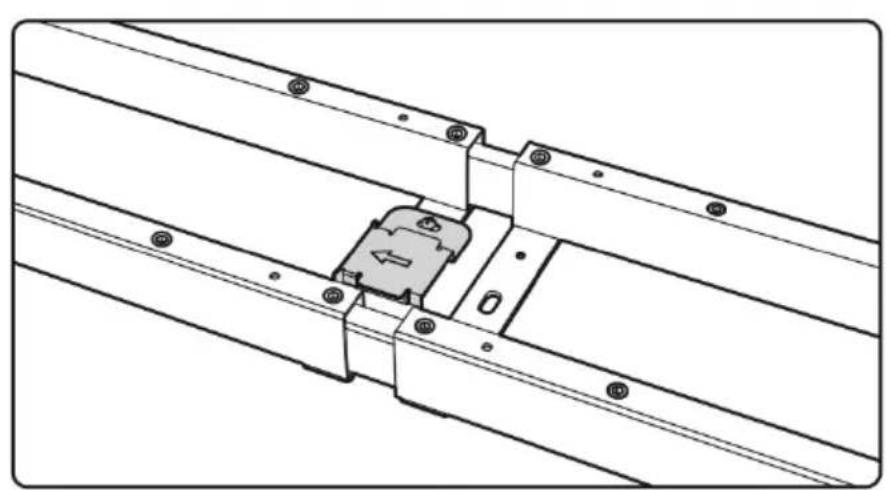

Fissare il pannello di fissaggio (F) al centro dell'asta trasversale con 2 viti (S-D) e un cacciavite a croce.

NOTA: la freccia sul pannello di fissaggio indica la direzione di scorrimento nel commutatore. Seguire la direzione della freccia per montare il commutatore nel prossimo passaggio.

Il pannello di fissaggio più essere fissato sul lato sinistro o sul lato sinistro.

IT

Collegare il cavo e montare la cassetta di controllo

Girare il telao della scrivania con l'asta trasversale verso l'alto.

ATTENZIONE

Pericolo di lesioni! Per ribaltare il telao della scrivania sono necessarie almeno due persone. Se una sola personacca di girare il telao della scrivania possono risultare serie lesioni.

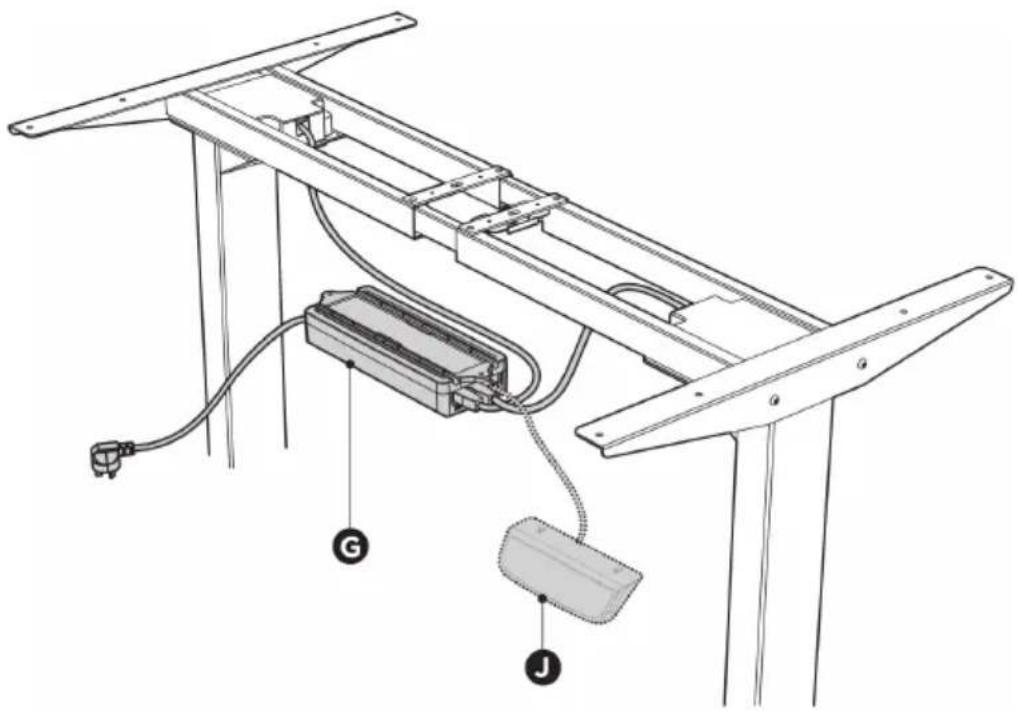

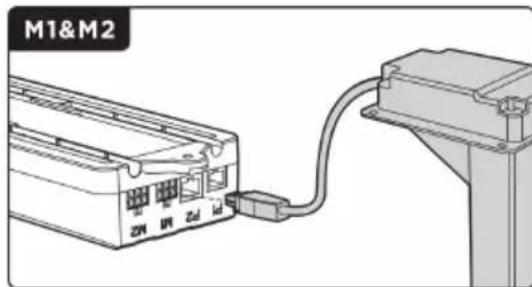

Collegare entrambi cavi del motore alle due connessioni sul lato destro con le scritte "M1" e "M2".

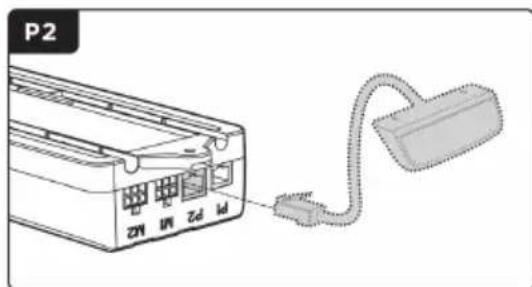

Collegare il cavo di controllo (J) con la connessione sul lato destro con la scritta "P2".

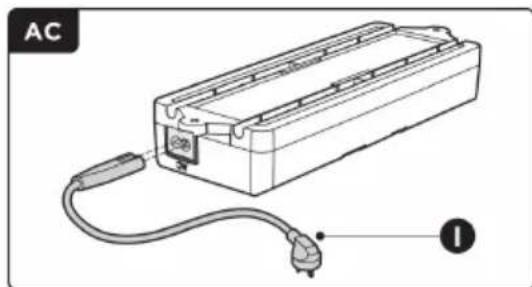

Collegare il cavo di alimentazione con la spina (I) con la connessione sul lato sinistro.

NOTA: assicurarsi che la posizione di inserimento sulla cassetta di controllo (G) sia rivolta verso l'alto. Non ci sono collegamenti corrispondenti tra le due connessioni del motore e le due colonne di sollevamento.

NOTA: la raffigurazione della cassetta di controllo serve solo per orientarsi. Il prodotto potrebbe essere diverso.

Posizione are il pannello di fissaggio sull'estremità destra della fessura della cassetta di controllo.

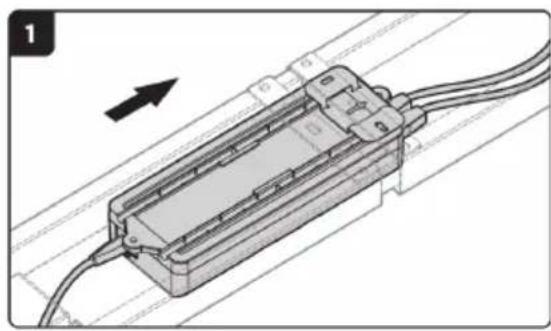

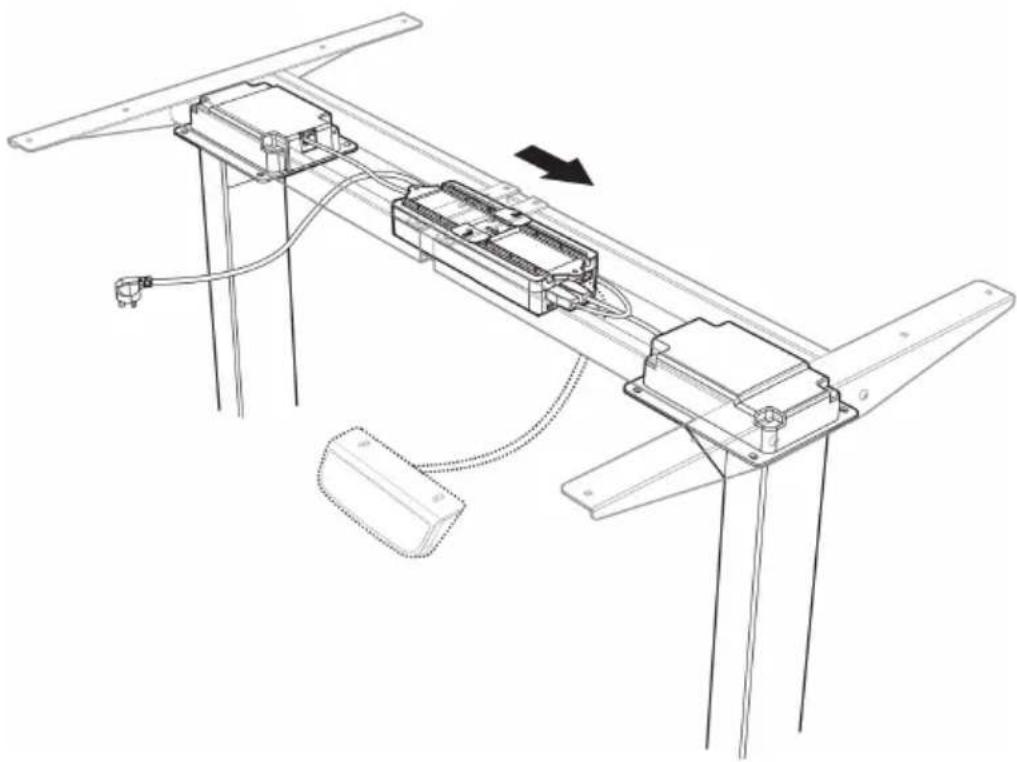

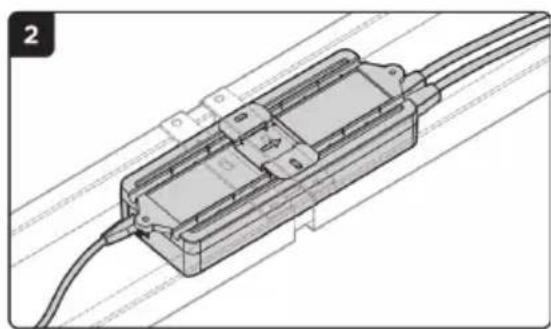

Spingere la cassetta di controllo da sinistra nel pannello di fissaggio, forn a quando non è più possibile muovere la cassetta di controllo.

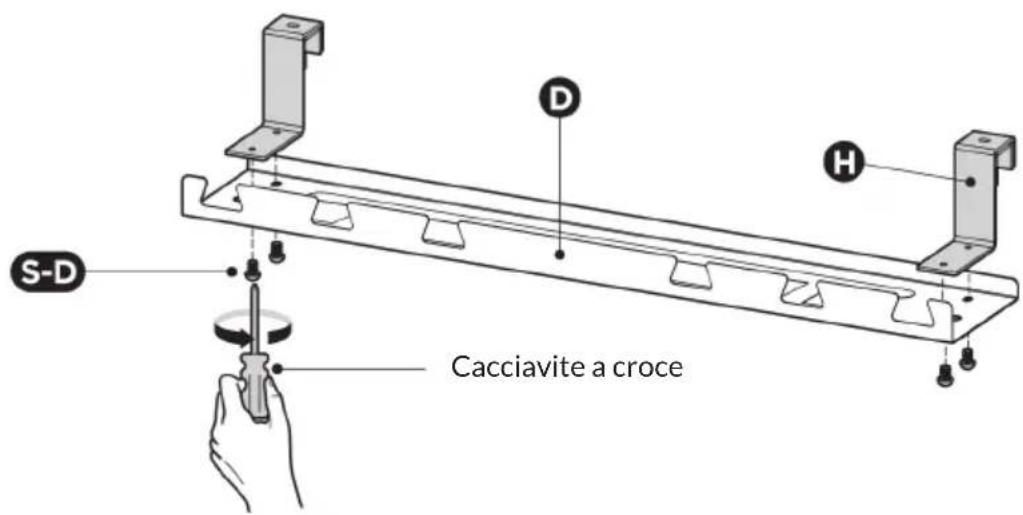

Montare la guida passacavi

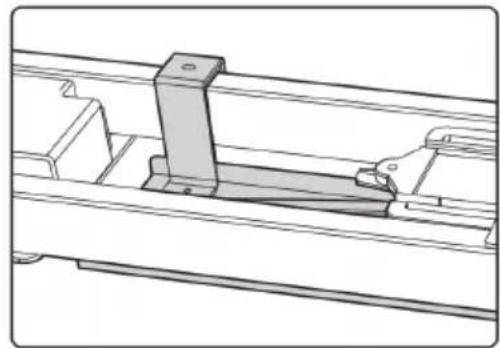

Posizione i fori di montaggio del gancio in corrispondenza dei fori per le viti sul passacavi. Montare i ganci dal basso con 4 viti (S-D) alla guida passacavi (D) utilizzando un cacciavite a croce.

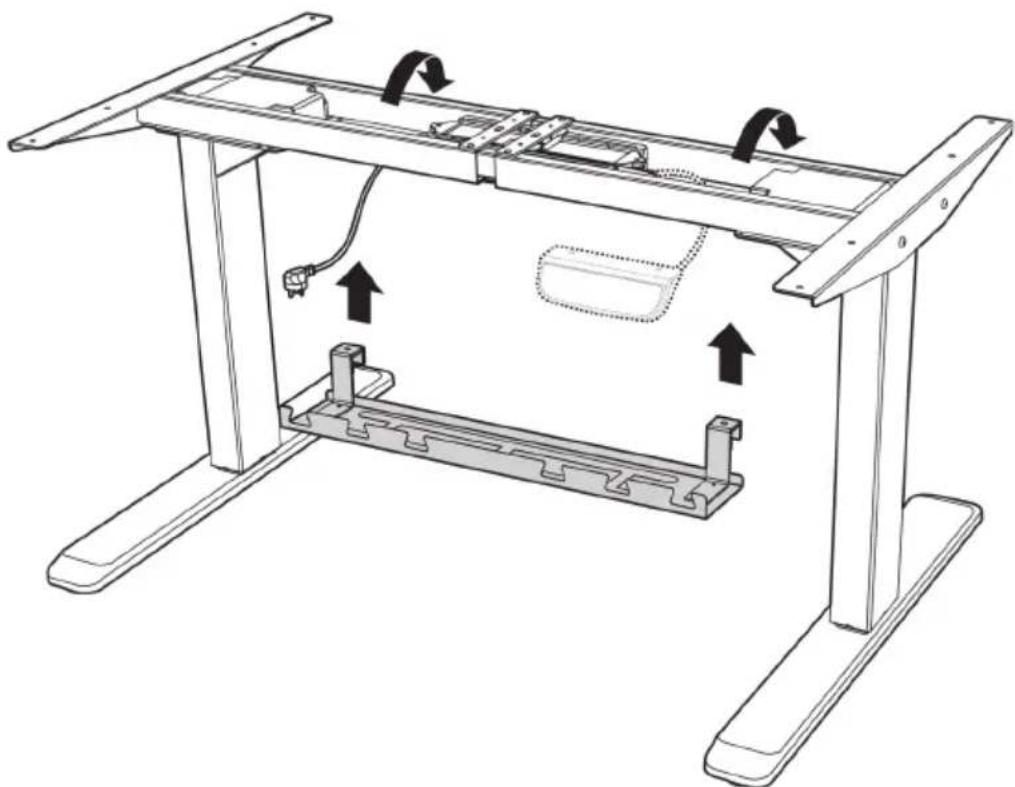

Agganciare la guida passacavi all'asta trasversale, come molto nelle immagini (a destra e fatto).

IT

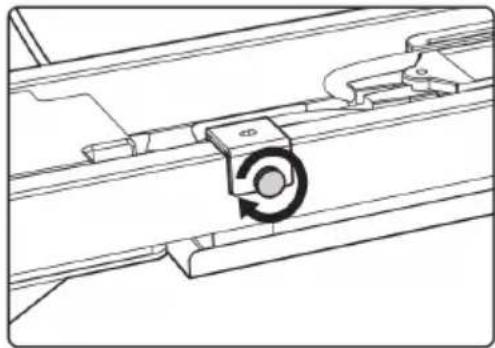

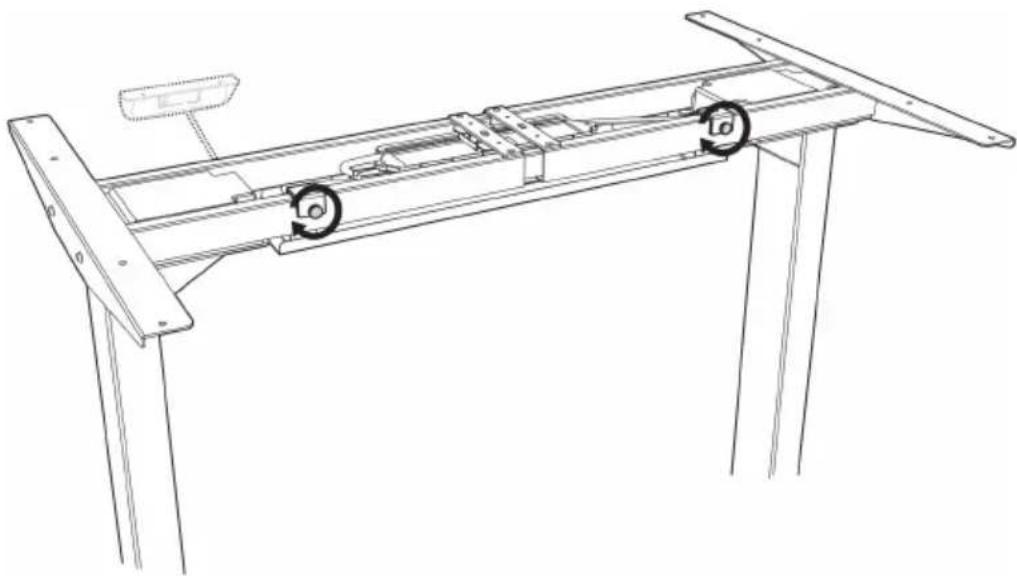

Stringere saldamente le manopole sui ganci della guida passacavi.

Montare il piano della scrivania

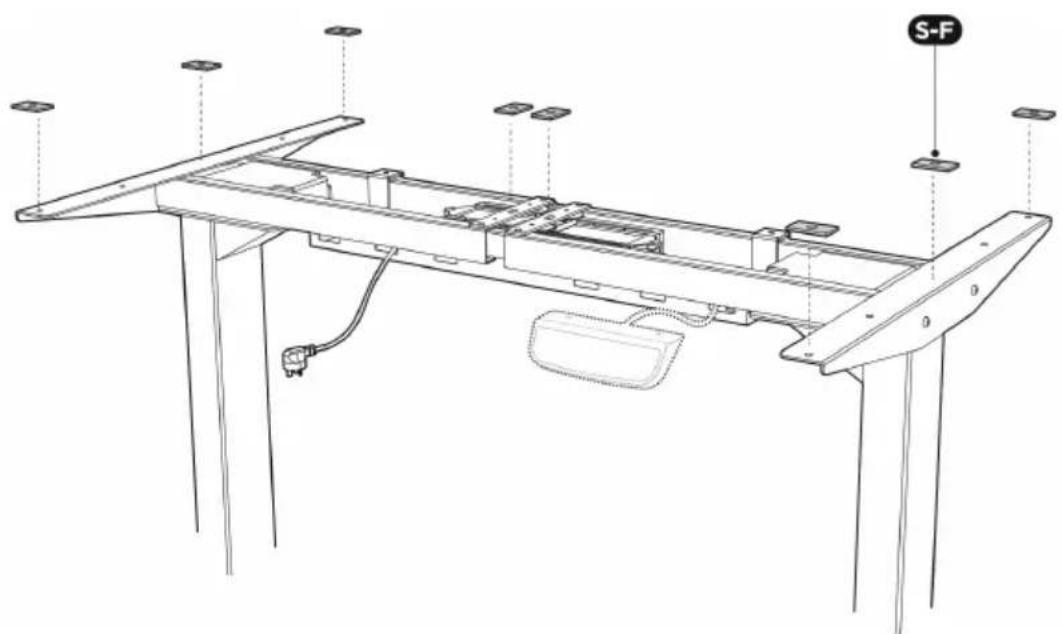

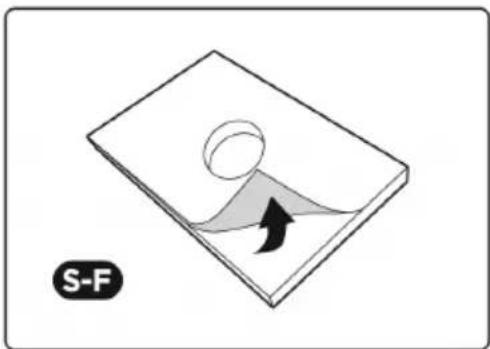

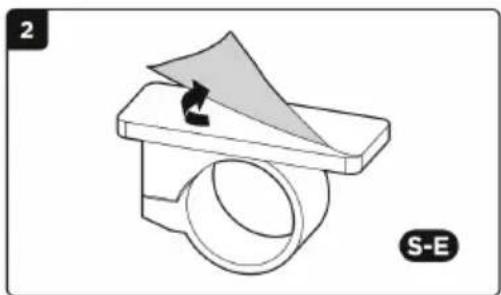

Togliere la pellicola dal lato posteriore dei pad in gomma autoadesivi (S-F). Incollarli nelle 8 positioni sulla superficie dell'asta trasversale, come individato in immagine.

IT

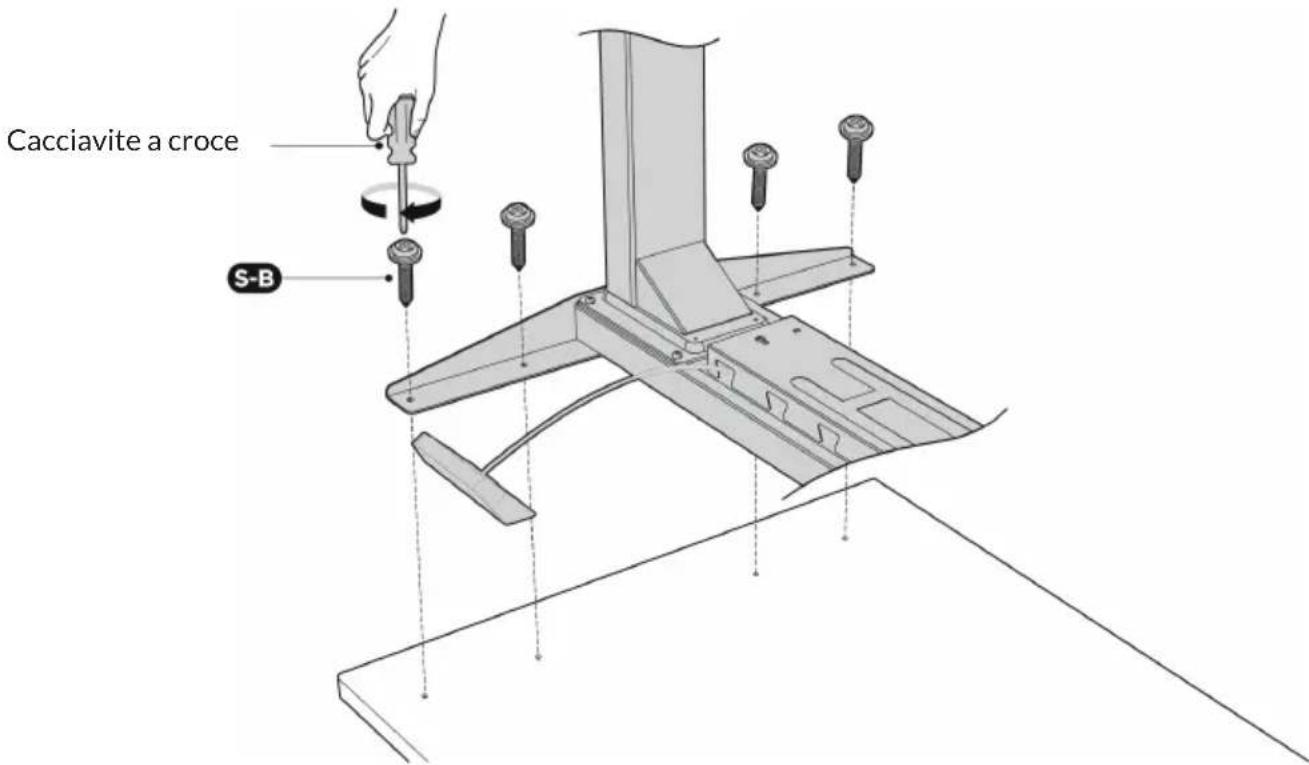

Posizione i fori per le viti realizzati in precedenza in corrispondenza dei fori di montaggio sull'asta trasversale. Inserire le 4 viti (S-B) dal basso e stringerle saldamente.

Ripetere la procedura per montare il piano della scrivania dall'altro lato.

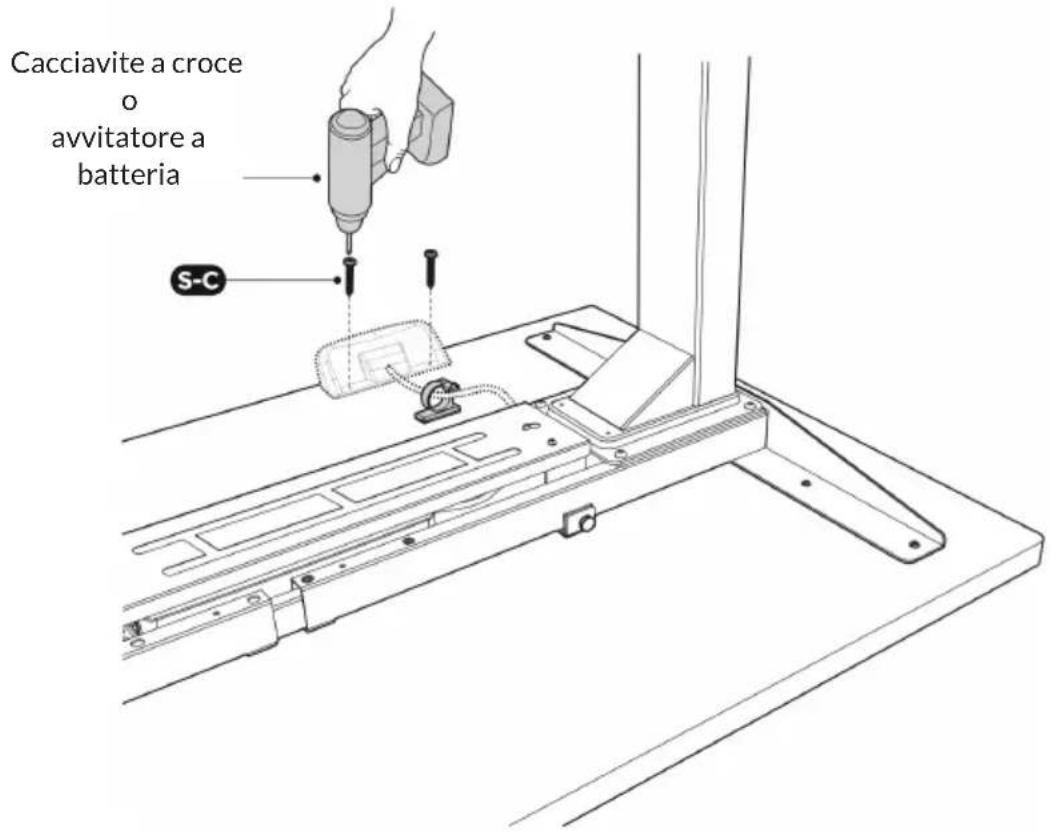

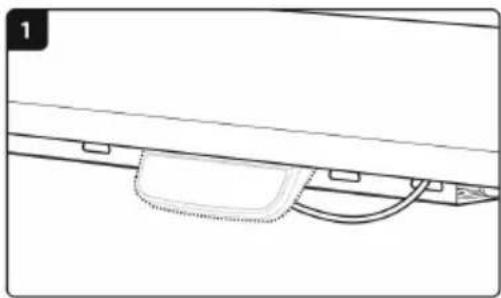

Avvitare saldamente il dispositivo di controllo al piano della scrivania con 2 viti (S-C).

Utilizzare un cacciavite a croce o (se disponibile) un avvitatore a batteria.

Incollare la clip per il cavo autoadesiva (S-E) al piano della scrivania dal basso, in modo da tenere in ordine i cavi.

Regolare i piedi d'appoggio

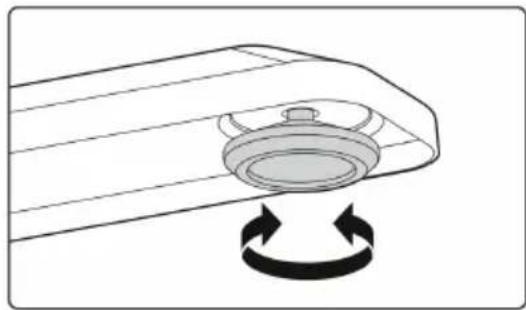

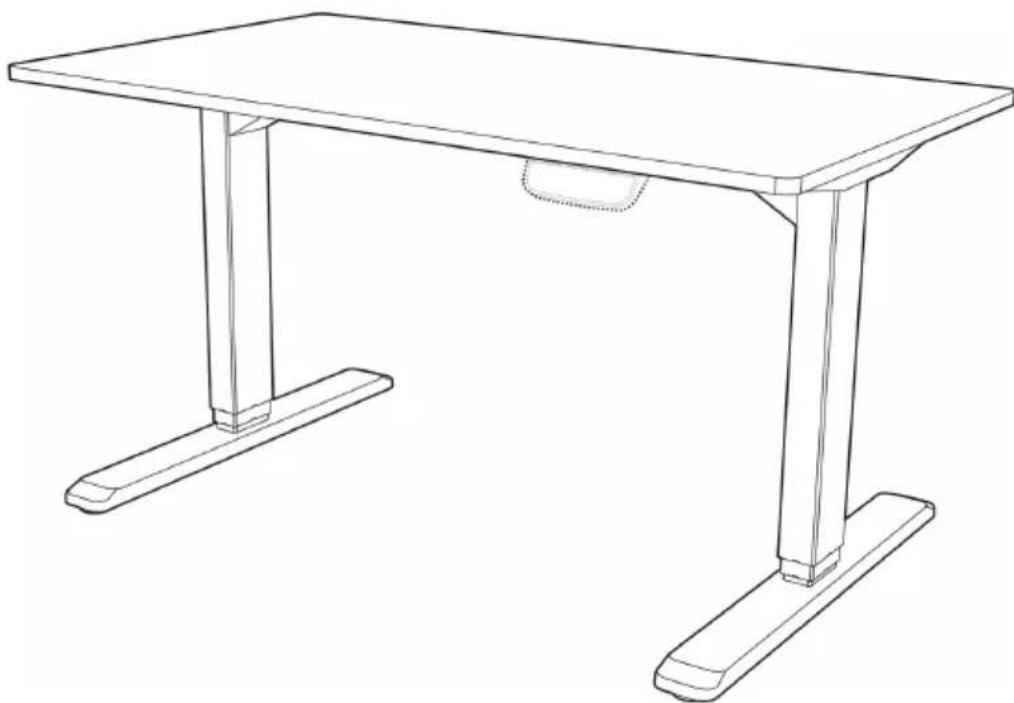

Sotto a agli piede d'appoggio del ravolo ci sono due piedi regolabili. Se il pavimento non è in piano, alla girare il piede regolabile per regolare l'altezza e renderlo stabile.

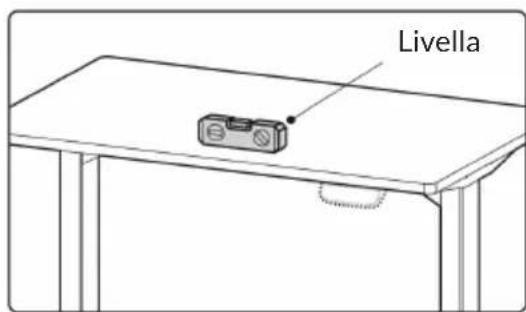

SUGGERIMENTO:utilizzare una livella per verificare se la scrivania e in piano.

Collegare la spina alla presa elettrica.

La scrivania è ora Completely montata e pronta all'uso.

CONTROLLO

UTILIZZO

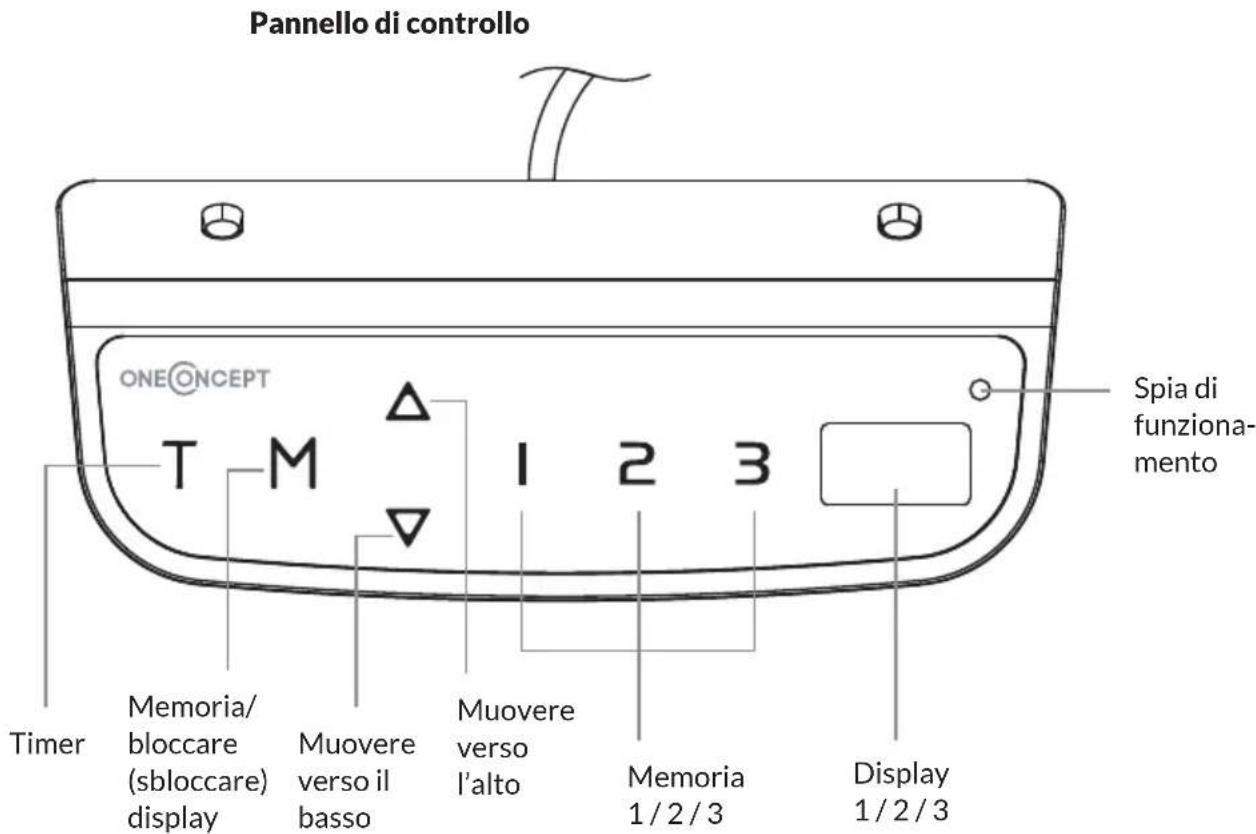

Attivare l'impiano: toccare lo schermo. Sul display compare "---". Tenere premuto per 3 secondi "M". L'altezza attuale viene molto ed è possibile mettere in funzione l'impiano.

Regolare l'altezza: tenere premuto il tasto per muoversi versus l'alto per sollevare la scrivania. Tenere premuto il tasto per muoversi versus il basso per abbassare la scrivania.

Timer: il timer serve a ricordare all'utente di alzarsi dopo un determinato lasso di tempo. Premere "T" per impostare il tempo. Sullo schermo lampeggia "0,5 h" per indicare 0,5 ore. Ogni volta che si preme "T" il tempo aumento di mezz'ora. L'impostazione massima è di 2 ore. Quando lo schermo smette di lampeggiare, la durata è stata impostata con successo e la spia di controllo in alto a destra sul pannello di controllo è accesa. Scaduto il tempo impostato, viene emesso un segnale acustico per avvertire l'utente. Dopoo un lungo segnale acustico, il timer si spegne automaticamente. Per interrompere il conta del timer, premere cinque volte "T", forn o quando sul display compare I'altezza attuale e la spia si spegne.

Impostazione memoria: mettere la scrivania nella posizione desiderata. Premere "M". Sullo schermo compare "S-". Premere "1", "2" o "3". L'impostazione è stata salvata. Ripetendo esta procedura possono essere salvate fino a 3 altezze.

Modalità standby di sicurezza: se non si utilizza il dispositivo per altri un minuto, quello passa in modalità standby di sicurezza. Per disattivare la modalità, tenere premuto "M" per 3 secondi. Quando non si utilizza più il dispositivo, è possible tenere premuto "M" per 3 secondi per attivare la modalità standby.

Modalità a risparmio energetico: se non vengono realizzate azioni per altri 10 minuti, il dispositivo passa in modalità a risparmio energetico. Premere un tasting a piacere per tornare in modalità operativa.

Unità (cm/pollici): premere "T" per 8 secondi. Vengono emessi due segnali acustici. La misurazione passa da centimetri a pollici. Per tornare ai centimetri, premere "T" per 8 secondi.

Modalità reset: premere il tasto per muoversi versus il basso a dispositivo collegato, forn a quando compare "RST". Continuire a premere il tasto. La scrivania si abbassa e poi si alza leggermente. (Assicurarsi di non lasciare andare il tasto durante la procedura.) Finito di muoversi, il dispositivo è stato resettatto con successo alla posizione di partenza.

CORREZIONE DEGLI ERRORI

Questa piccola guida sulla correzione degli errorsi aiuita a risolverve piccoli problemi che possono comparire durante il normale utilizzo del dispositivo elettrico. Seguire i passaggi indicati, con cui è possibile risolverve gran parte dei problemi. Se il problema non può essere risolto, contattare il servizio di assistenza ai clienti.

Se sul display compaiano gli avvisi "ER1/ER2/HOT/ER3/ER4/ER5", in genere non c'è motivo di allarmarsi. Solitamente indica che il dispositivo ha eseguito una procedura che trascende la norma.

Codici di erreore sul display

Codice di erre Passaggi per la risoluzione
ER1	1. Controllare se la scrivania è sovraccaricata.2. Attendere 10 secondi prima di collegare la spina.
ER2/HOT	L'impianto è in funzione in un intervallo di temperaturaoltre la norma. Lasciare raffreddare la scrivania percirca 20 minuti. Non staccare mai la spina durante il sollevamento.
ER3/ER4/ER5	1. Il dispositivo ha problemi elettrici. Specnere prima ilmotore e poi il dispositivo.2. Attendere 10 secondi prima di collegare di nuovo ilcavo di alimentazione.3. Tenere premuto il tasto forn a quando compareun'immagine. Continuire a tenerlo premuto. La scrivania si abbassa e poi si solleva leggermente.Assicurarsi di non lasciare andare il tasto durante la procedura.4. Quando ha finito di muoversi, lasciare andare il tasto.

Problemi con il pannello di controllo

Se il pannello di controllo non reagisce o non è possibile regolare la scrivania, contattare il servizio di assistenza ai clienti. Per prima casa, assicurarsi che la scrivania sia collegata correttamente all'alimentazione.

Le colonne di sollevamento non funzionano.

Se la scrivania non funzione ma il pannello di controllo è funzionante, scollegare l'alimentazione e riavviare il dispositivo. Se continua a non funzionare, contattare il servizio di assistenza ai clienti.

Interruttore di protezione attenuato

In questo dispositivo è stato programmatico una modalità di protezione da sovracorrente. Se la corrente si trova il valore nominale, il dispositivo passa in quello stato. La scrivania si abbassa di circa 30 mm e si ferma con l'altezzaindicata, quando la modalità è attiva. In tal caso non è necessario cercare errorsi.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sulla confezione segnala che quosti prodotti non possono essere smaltiti con i rifi uti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il riciclo e lo smaltimento di quosti prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifuti domestici.

DICHIARAZIONE DI CONFORMITA

CE UK CA

Produtlore:

Importatore per la Gran Bretagna:

Chal-Tec UK limited

La dichiarazione di conformità completa del produttore

è disponibile al seguente link:

https://use.berlin/10034480
