Produkttyp	Elektrisch höhenverstellbarer Schreibtisch
Marke	OneConcept
Modell	Multidesk Comfort
Artikelnummer	10034481, 10034483
Maximale Belastung	100 kg
Verstellbare Breite des Rahmens	100-160 cm
Höhenverstellbereich	73-123 cm
Abmessungen der Tischplatte (Zubehör)	120 x 65 cm
Gewicht der Tischplatte (Zubehör)	21 kg
Rahmenmaterial	Stahl
Material der Tischplatte (Zubehör)	Melaminbeschichtete Spanplatte
Stromversorgung	220-240 V ~ 50/60 Hz
Betriebstemperatur	-5 °C bis +40 °C
Anzeige	Touchscreen
Höhenspeicher	Bis zu 3 voreingestellte Positionen
Timer	Sitz-Steh-Erinnerung (0,5-2 h)
Maßeinheiten	Zentimeter oder Zoll
Sicherheits-Schlafmodus	Ja (manuelle Aktivierung)
Überlastschutz	Ja (Fehlercodes ER1 usw.)
Verstellbare Füße	Ja (für unebene Böden)
Lieferumfang	Rahmen, Säulen, Füße, Steuerbox, Kabel, Schrauben, Dübel
Reinigung und Pflege	Vor der Reinigung vom Netz trennen; trockenes Tuch verwenden
Sicherheit	Nicht setzen; nicht im Freien verwenden; bei ungewöhnlichem Geruch oder Geräusch vom Netz trennen
Zertifizierungen	CE, UKCA

Häufig gestellte Fragen - Multidesk Comfort OneConcept

Wie stelle ich die Höhe des Schreibtisches ein?

Drücken Sie die Taste Oben oder Unten am Bedienfeld. Halten Sie die Taste gedrückt, um die Höhe kontinuierlich zu verstellen. Die aktuelle Höhe wird auf dem Touchscreen angezeigt.

Wie speichere ich eine Höhenposition?

Stellen Sie den Schreibtisch auf die gewünschte Höhe, drücken Sie M, bis S- erscheint, und drücken Sie dann 1, 2 oder 3, um zu speichern.

Was bedeutet der Fehlercode ER1?

ER1 weist auf eine mögliche Überlastung hin. Überprüfen Sie, ob die Last 100 kg nicht überschreitet. Trennen Sie das Netzkabel für 10 Sekunden und schließen Sie es wieder an.

Wie setze ich den Schreibtisch zurück (Reset)?

Trennen Sie das Gerät vom Netz und schließen Sie es wieder an. Drücken und halten Sie die Taste Unten, bis RST angezeigt wird. Drücken Sie weiter: Der Schreibtisch fährt nach unten und dann leicht nach oben. Lassen Sie die Taste los, sobald die Bewegung stoppt.

Kann ich mich auf den Schreibtisch setzen?

Nein, es ist strengstens verboten, sich auf den Schreibtisch zu setzen. Dies könnte zu schweren Verletzungen und Schäden am Produkt führen.

Wie reinige ich den Schreibtisch?

Trennen Sie vor der Reinigung immer die Stromversorgung. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie kein Wasser oder flüssige Reinigungsmittel, da diese die elektrischen Komponenten beschädigen könnten.

Was ist die maximale Belastung des Schreibtisches?

Die maximale Belastung beträgt 100 kg. Verteilen Sie das Gewicht gleichmäßig auf der Tischplatte, um Ungleichgewichte zu vermeiden.

Wie stelle ich die Füße ein, wenn der Boden uneben ist?

Unter jedem Fuß befinden sich zwei verstellbare Füße. Drehen Sie sie, um die Höhe anzupassen, bis der Tisch stabil steht. Verwenden Sie eine Wasserwaage zur Überprüfung.

Wie verwende ich den Sitz-Steh-Timer?

Drücken Sie die Taste T, um die Dauer einzustellen (in Schritten von 0,5 h, max. 2 h). Das Display blinkt und stoppt dann. Nach Ablauf der Zeit ertönt ein akustisches Signal. Zum Abbrechen drücken Sie fünfmal T.

Kann der Schreibtisch im Freien verwendet werden?

Nein, der Schreibtisch ist nur für den Innenbereich konzipiert. Feuchtigkeit und extreme Temperaturen können die elektrischen Komponenten und den Rahmen beschädigen.

BEDIENUNGSANLEITUNG Multidesk Comfort OneConcept

Hohenverstellbarer Arbeitsstisch

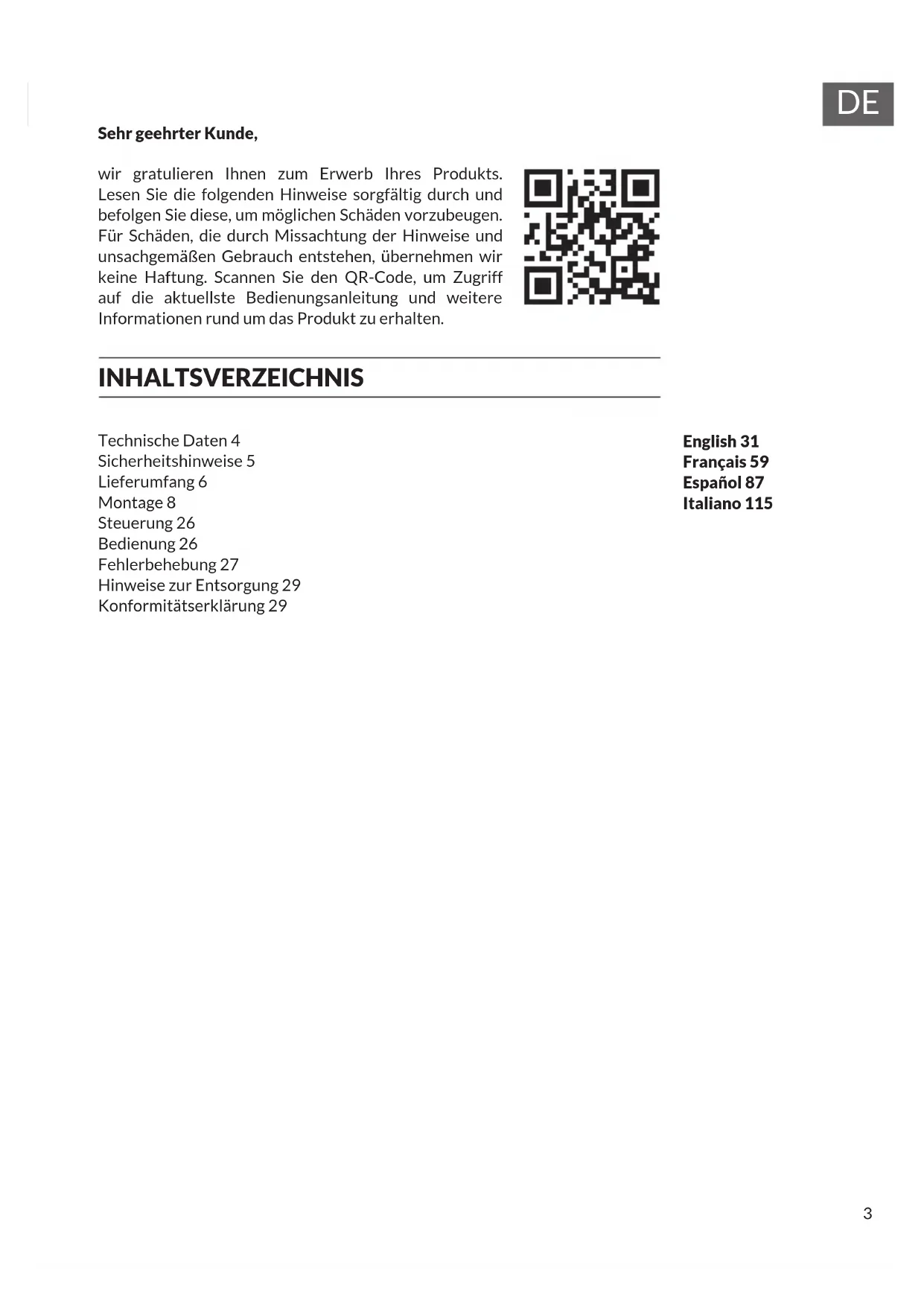

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb dieses Produktes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schaden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALTSVERZEICHNIS

Technische Daten 4

Sicherheitshinweise 5

Lieferumfang 6

Montage 8

Steuerung 26

Bedienung 26

Fehlerbehebung 27

Hinweise zur Entsorgung 29

Konformitätserklärung 29

English 31

Français 59

Spanisch 87

Italienisch 115

TECHNISCHE DATEN

Artikelnummer 10034481 10034483
Maximale Tragelast 100 kg
Einstellbare Breite 100-160 cm
Einstellbarer Höhenbereich 73-123 cm
Elektrisches Steuermodul
Stromversorgung 220-240 V ~ 50/60 Hz
Betriebstemperaturbereich -5 °C bis +40 °C

ZUBEHÖR

Artikelnummer 10034484 10034485
Tischplatte Dunkle Walnuss Weiß
Material Melaminbeschichtete Spanp	atte
Maße 120 x 65 cm
Gewicht	21 kg

HINWEIS: Die Tischplatte ist nicht im Lieferumfang enthalten und muss zum Tischgestell hinzugekauft werden.

Der elektrisch höhenverstellbare Arbeitstisch besteht aus einem Stahl-Tischgestell und einem elektrischen Steuermodul mit Netzteil zur Höhenverstellung:

SICHERHEITSHINWEISE

• Lesen Sie sich diese Bedienungsanleitung vor der Installation vollständig und sorgfältig durch. Beachten Sie die Sicherheits- und Installationshinweise, um schwere Verletzungen sowie schwere Schäden am Produkt und an den Bauteilen zu vermeiden.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Produkt nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen. Kinder dürfen nicht mit dem Produkt spielen.
• Die Reinigung und Wartung des Benutzers darf nicht von Kindern ohne Aufsicht durchgeführt werden. Ziehen Sie den Netzstecker, wenn Sie den Arbeitstisch nicht verwenden, und legen Sie den Netzstecker außerhalb der Reichweite von Kindern ab.
• Setzen Sie sich niemals auf den Arbeitstisch und achten Sie darauf, dass sich andere Personen nicht auf diesen setzen, um schwere Verletzungen zu vermeiden.
• Wenn Sie die Höhe des Arbeitstisches verstellen, achten Sie darauf, dass sich keine Gegenstände oder andere Hindernisse in dem betreffenden Bereich befinden.
• Lassen Sie die Kabel und den Stecker nicht ungeordnet herumliegen, um Stolperfallen zu vermeiden.
• Versuche, den Tischrahmen umzubauen, sind nicht erlaubt.
• Fügen Sie nichts zu den verstellbaren Verbindungen des Tischgestells hinzu.
• Verwenden Sie den Arbeitstisch nicht im Freien.

Elektrische Sicherheitshinweise

• Das Produkt wird mit Strom betrieben. Um Verbrennungen, Feuer und Stromschlag zu vermeiden, lesen Sie die Anleitung sorgfältig durch.
• Reinigen Sie das Produkt nicht mit Wasser, solange der Tisch an den Strom angeschlossen ist.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Tisch auseinanderbauen oder Komponenten ersetzen.
• Nehmen Sie den Arbeitstisch niemals in Betrieb, wenn er sich in einer feuchten Umgebung befindet oder seine elektrischen Bauteile mit Flüssigkeiten in Berührung kommen können.
• Unterbrechen Sie die Stromversorgung und verwenden Sie den Arbeitstisch nicht, wenn aus dem Steuerungskasten Lärm oder Geruch dringt.
• Änderungen und Manipulationen am vorhandenen Netzteil sowie am Steuerungskasten sind nicht zulässig.
• Verwenden Sie den Arbeitstisch niemals, wenn das Netzkabel oder der Netzstecker beschädigt sind. Diese müssen vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.

LIEFERUMFANG

Benötigtes Werkzeug

• Wasserwaage
• Innensechskantschlüssel (im Lieferumfang enthalten), Bohrer, Kreuzschlitz-Schraubendreher
• optional: Akkuschrauber

Empfohlenes Montagematerial

• Unterlegdecke

HINWEIS: Soweit nicht anders gekennzeichnet, sind benötigte Werkzeuge und empfohlenes Montagematerial nicht im Lieferumfang enthalten.

A (x1) Querstange Seitenwinkel	B (x2)
C (x2) Fuß Kabelführungsschiene	D (x1)
E (x2) Hebesäule Befestigungslatte	F (x1)
G (x1) Steuerungskosten Haken	H (x2)
I (x1) Netzkabel mit Netzstecker Steuerungsmodul	J (x1)
S-A (x20) Innensechskantschraube Kreuzschlitzschraube + 1 Abstandshalter	S-B (x10) S-B (x10) 1 Abstandshalter
S-C (x2) Kreuzschlitzschraube Kreuzschlitzschraube	S-D (x6) S-D (x6) S-F (x8)
S-E (x3) Kabelschele Gummipolster

HINWEIS: Die Zeichnung des Steuerungsmoduls dient nur zur Orientierung. Das tatsächliche Produkt kann davon abweichen.

MONTAGE

Vorbereitung

Bereiten Sie einen geräumigen Bereich für die Montage vor und legen Sie eine Möbelpackdecke auf den Bereich, um Kratzer auf dem Boden und auf dem Tischgestell zu vermeiden.

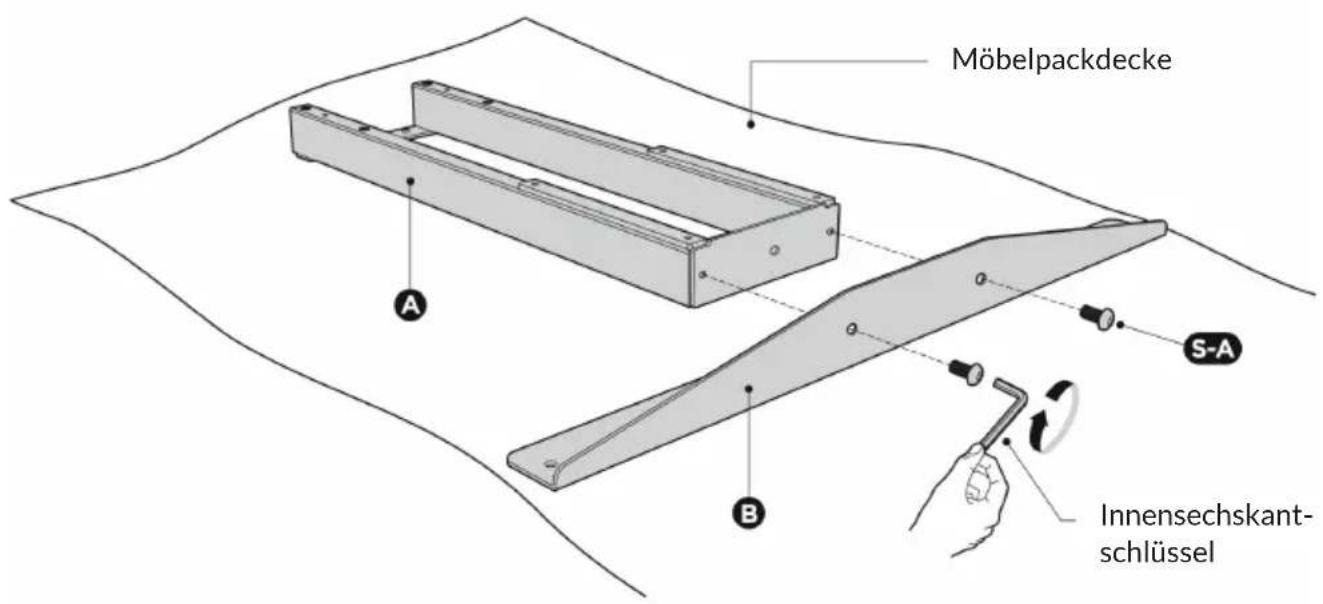

Seitenwinkel anbringen

Nehmen Sie die Querstange (A) aus der Verpackung und legen Sie diese vorsichtig kopfüber auf den Boden. Befestigen Sie den Seitenwinkel (B) mit den beiden Schrauben (S-A) am Ende der Querstange (A), verwenden Sie dazu den Innensechskantschlüssel, wie auf der Abbildung oben dargestellt.

Wiederholen Sie den Vorgang, um den zweiten Seitenwinkel zu montieren.

HINWEIS: Die Zeichnungen der Querstange und des Seitenwinkels zeigen die Rückseite der Teile. Achten Sie darauf, dass die Querstange und die Seitenwinkel während der Montage mit der Vorderseite nach unten liegen, dies erleichtert die weiteren Montageschritte.

Montagelöcher bohren

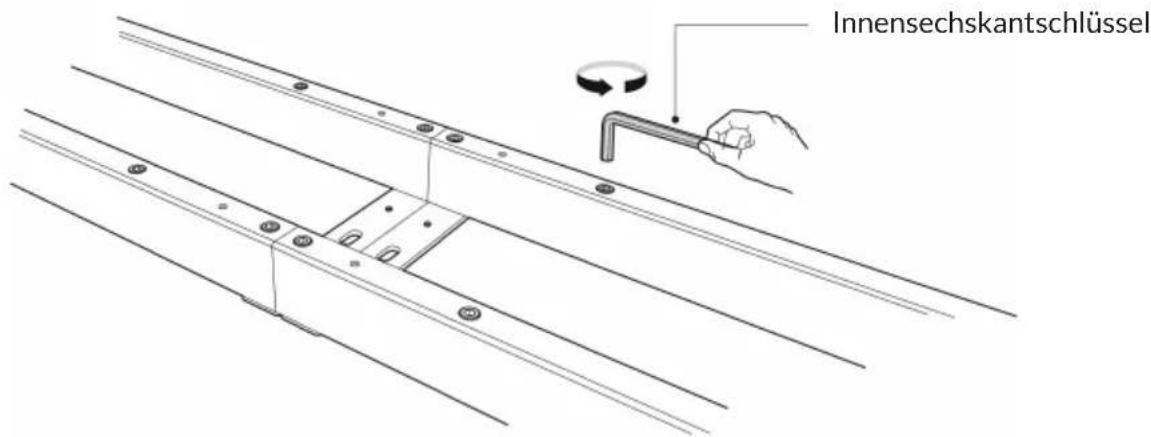

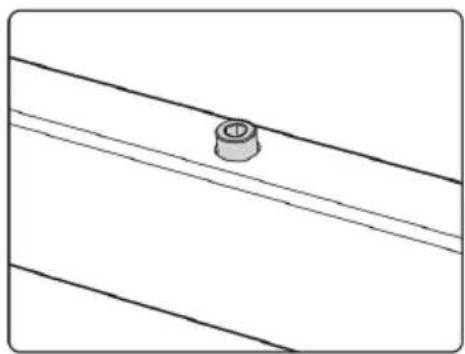

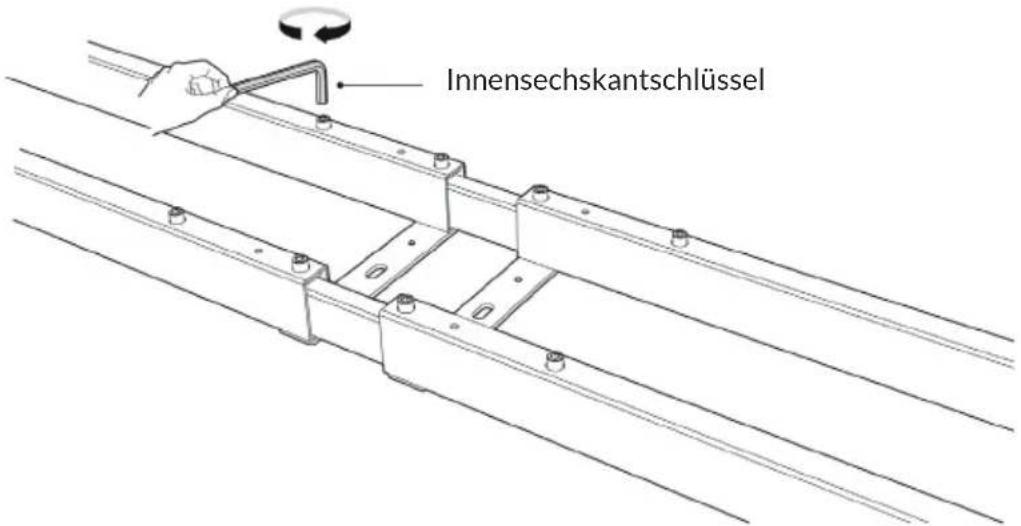

Lösen Sie die Innensechskantschrauben, mit denen die verstellbare Verbindungsstelle fixiert ist, aber entfernen Sie die Schrauben nicht vollständig.

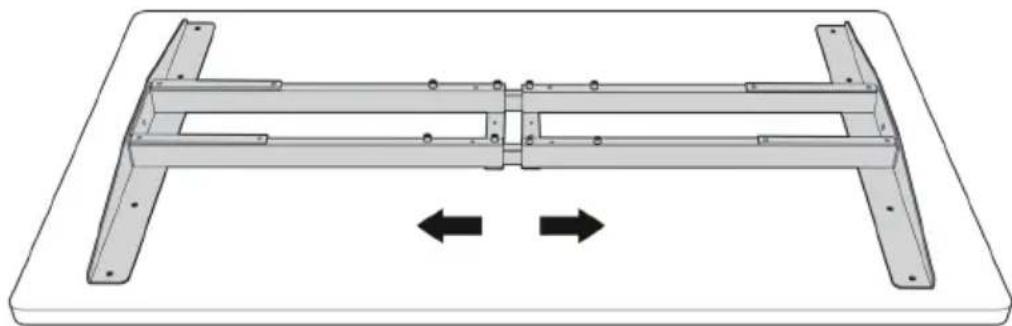

Legen Sie den montierten Rahmen auf die Rückseite der Tischplatte. Achten Sie darauf, dass sich der Rahmen in der Mitte des Tisches befindet.

Passen Sie den Rahmen an die Größe der Tischplatte an.

Schrauben Sie alle Innensechskantschrauben wieder fest, um die Justierung abzuschließen.

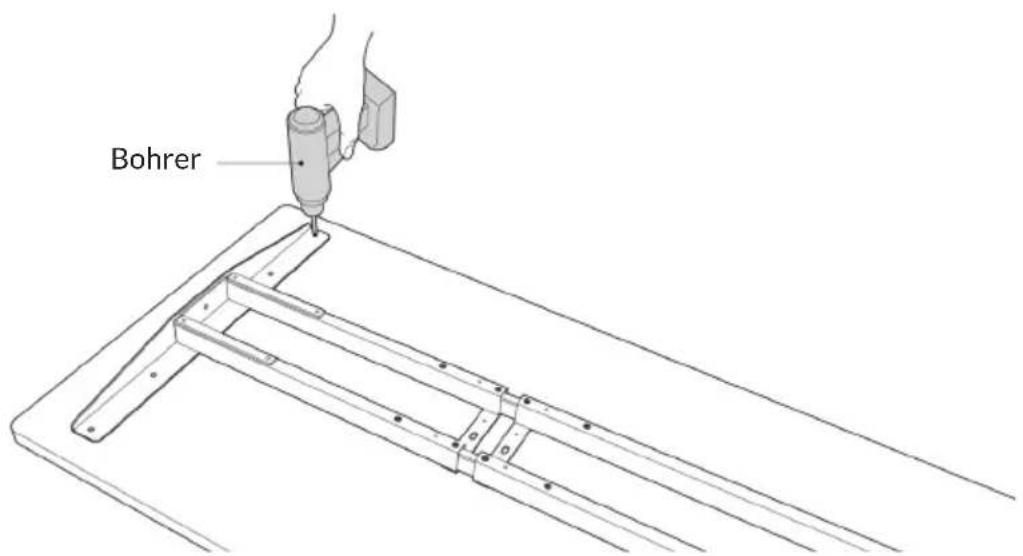

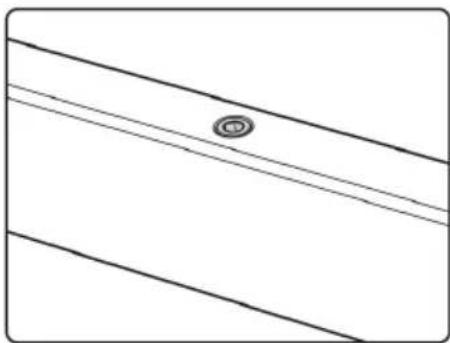

Nach dem Anziehen der Schrauben bohren Sie mit einem Bohrer Löcher auf der Rückseite der Tischplatte durch die 8 Montagelöcher an den Seitenwinkeln.

HINWEIS: Die Bohrlöcher sollten über 10 mm tief sein und der Durchmesser weniger als 3 mm betragen.

Montage der Hebesäulen

Entfernen Sie die Tischplatte, bevor Sie mit der Montage fortfahren.

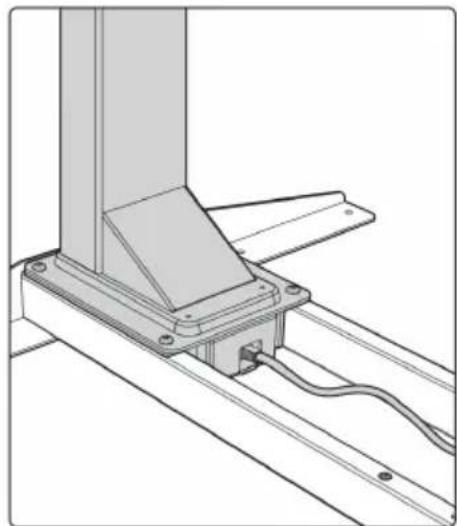

Setzen Sie eine Hebesäule mit dem Kopf der Hebesäule nach innen in ein Ende der Querstange ein. Achten Sie darauf, dass die Montagelöcher an der Hebesäule richtig an den Schraubenlöchern an der Querstange ausgerichtet sind.

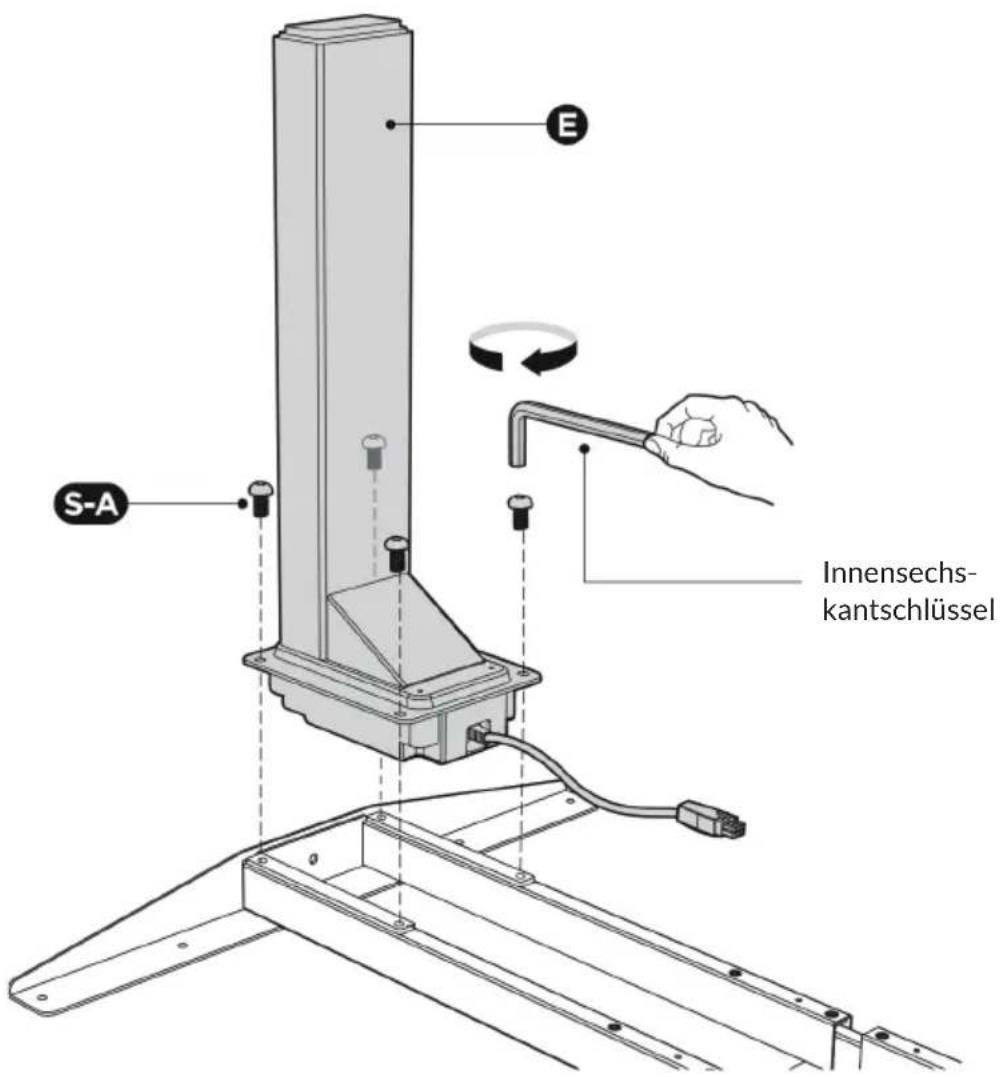

Befestigen Sie die Hebesäule (E) mit 4 Schrauben (S-A) an der Querstange.

Verwenden Sie dazu einen Innensechskantschlüssel.

Wiederholen Sie den Vorgang, um die andere Hebesäule zu montieren.

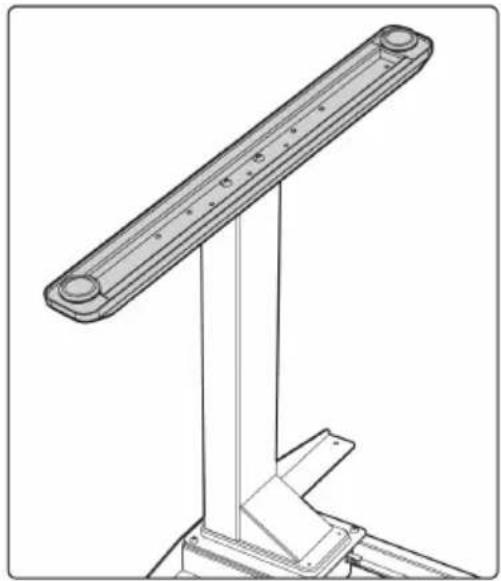

Montage der Füße

Platzieren Sie einen Fuß auf die Unterseite einer Hebesäule. Richten Sie die Montagelöcher am Fuß an den Schraubenlöchern der Hebesäule aus.

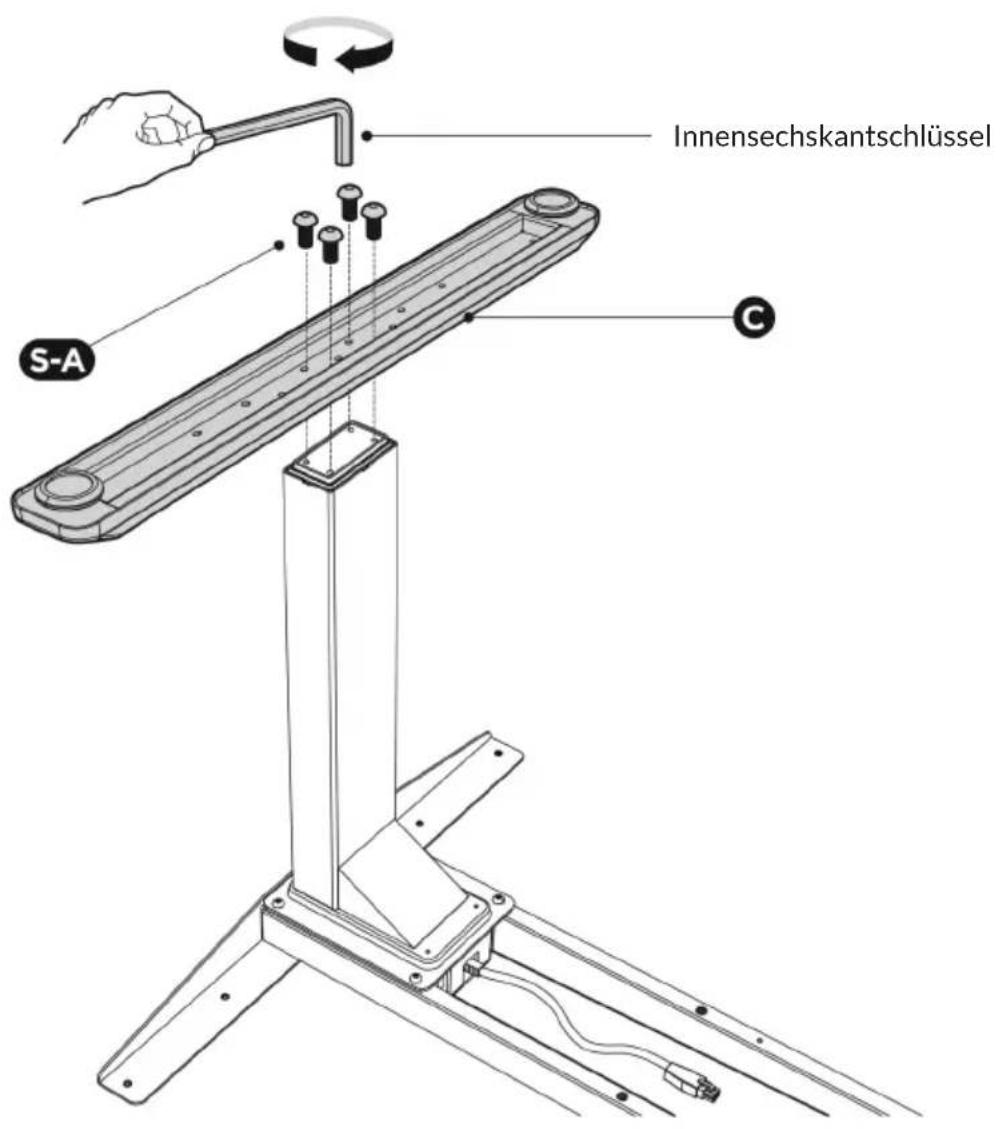

Befestigen Sie den Fuß (C) mit 4 Schrauben (S-A) mit dem Innensechskantschlüssel.

Wiederholen Sie den Vorgang, um den anderen Fuß zu montieren.

Montage der Befestigungsplatte

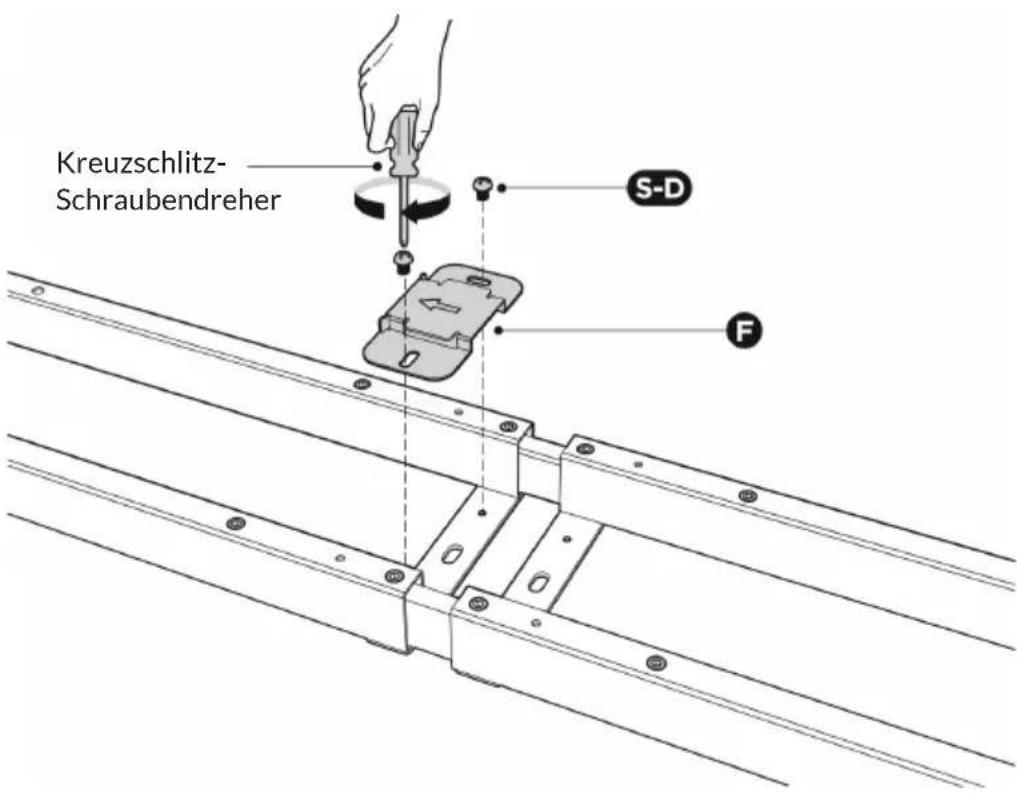

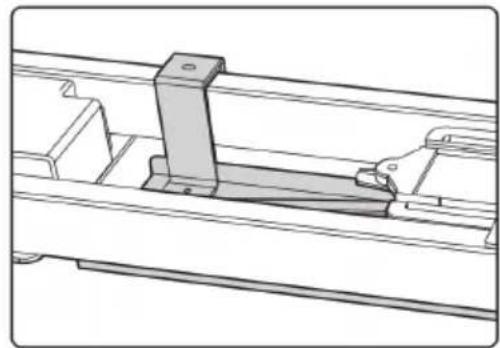

Richten Sie die Montagelöcher auf der Befestigungsplatte wie unten abgebildet an den Schraubenlöchern aus.

Befestigen Sie die Befestigungsplatte (F) mit einem Kreuzschlitz-Schraubendreher mit 2 Schrauben (S-D) in der Mitte der Querstange.

HINWEIS: Der Pfeil auf der Befestigungsplatte zeigt die Gleitrichtung im Schaltkasten an. Folgen Sie der Pfeilrichtung, um den Schaltkasten im nächsten Schritt zu montieren.

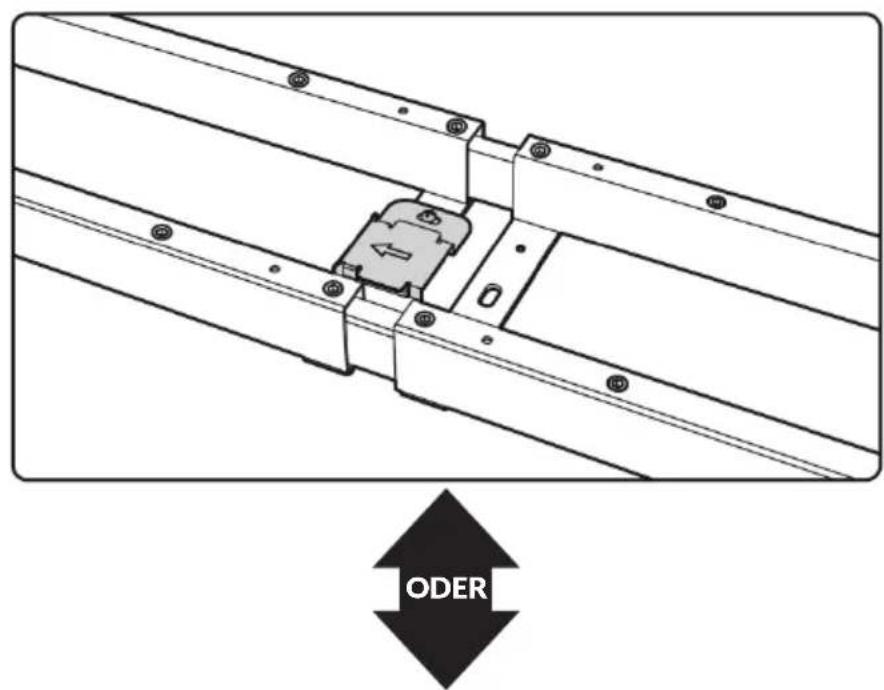

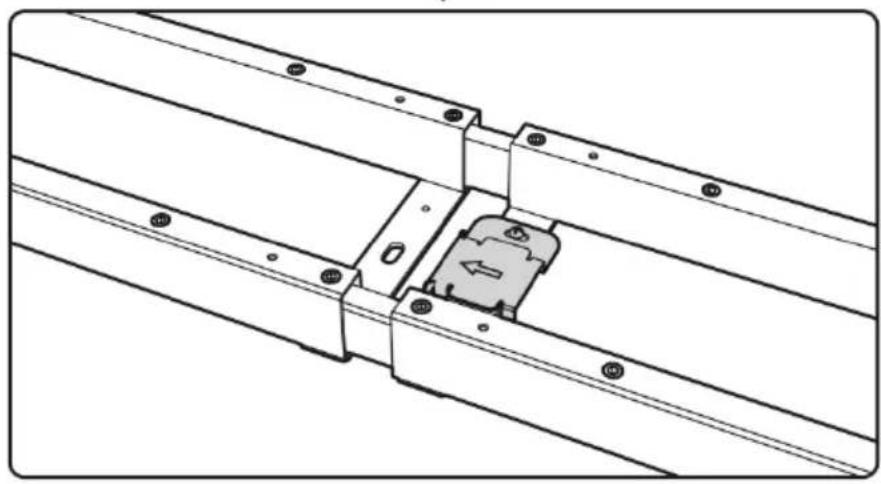

Die Befestigungsplatte kann sowohl auf der rechten als auch auf der linken Seite befestigt werden.

Kabel anschließen und den Steuerkasten anbringen

Drehen Sie den Tischrahmen mit der Querstange nach oben.

VORSICHT

Verletzungsgefahr! Zum Wenden des Tischgestells sind mindestens zwei Personen erforderlich. Wenn eine Person den Tischrahmen alleine umdreht, kann es zu schweren Körperverletzungen kommen.

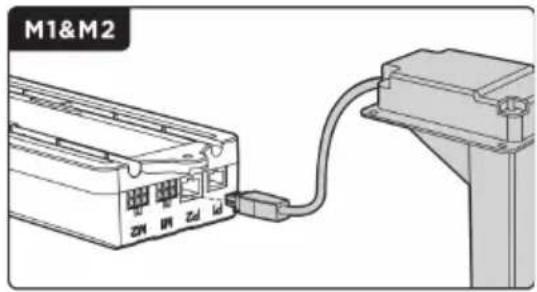

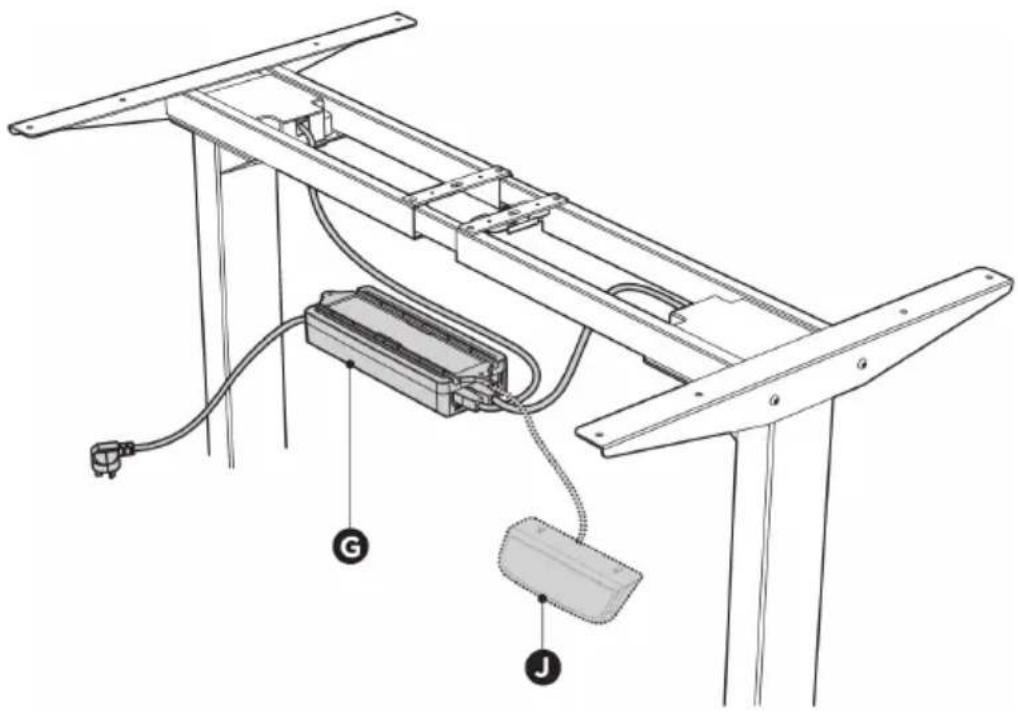

Schließen Sie die beiden Motorkabel an die beiden mit „M1“ und „M2“ gekennzeichneten Anschlüsse auf der rechten Seite an.

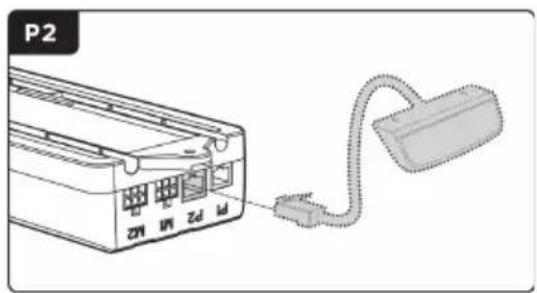

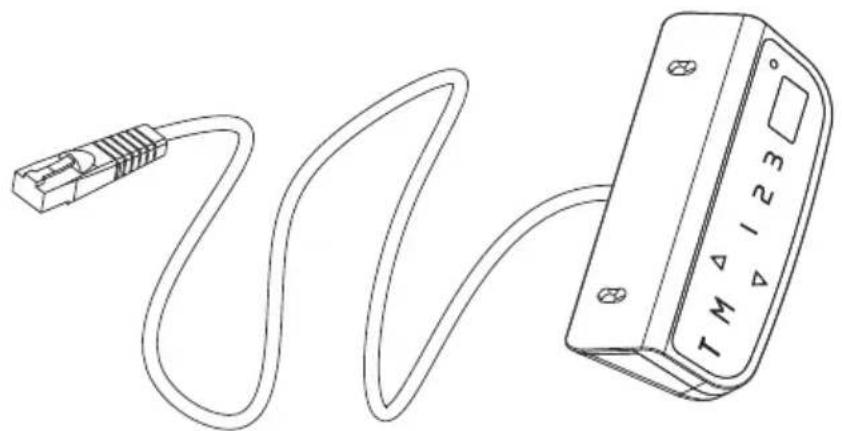

Schließen Sie das Steuerkabel (J) an den mit „P2“ markierten Anschluss auf der rechten Seite an.

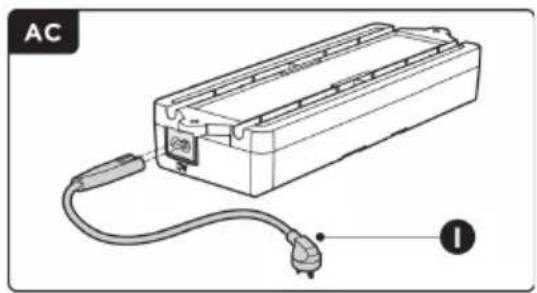

Stecken Sie das Netzkabel mit dem Netzstecker (I) in den Anschluss auf der linken Seite.

HINWEIS: Achten Sie darauf, dass der Steckplatz am Steuerkasten (G) nach oben zeigt. Es gibt keine entsprechende Verbindung zwischen den beiden Motoranschlüssen und den beiden Hebesäulen.

HINWEIS: Die Zeichnung des Steuerkastens dient nur zur Orientierung. Das tatsächliche Produkt kann davon abweichen.

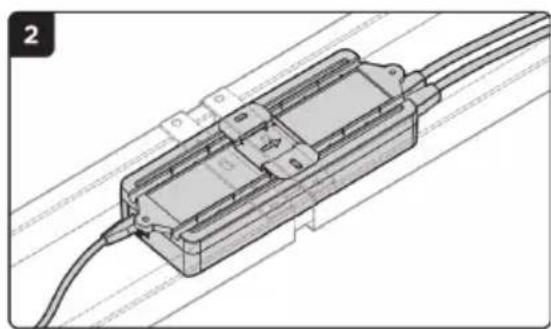

Richten Sie die Befestigungsplatte am rechten Ende des Schlitzes des Steuerkastens aus.

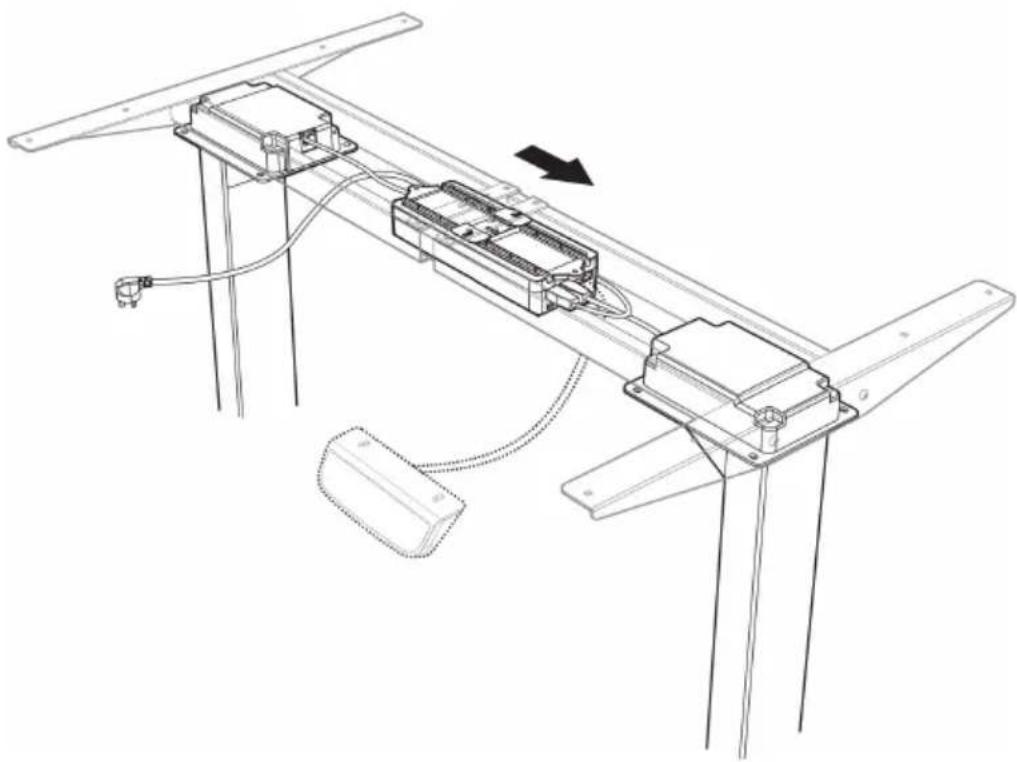

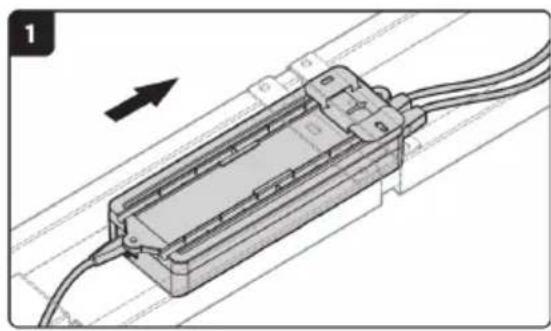

Schieben Sie den Steuerkasten von links in die Befestigungsplatte, bis sich der Schaltkasten nicht mehr bewegen lässt.

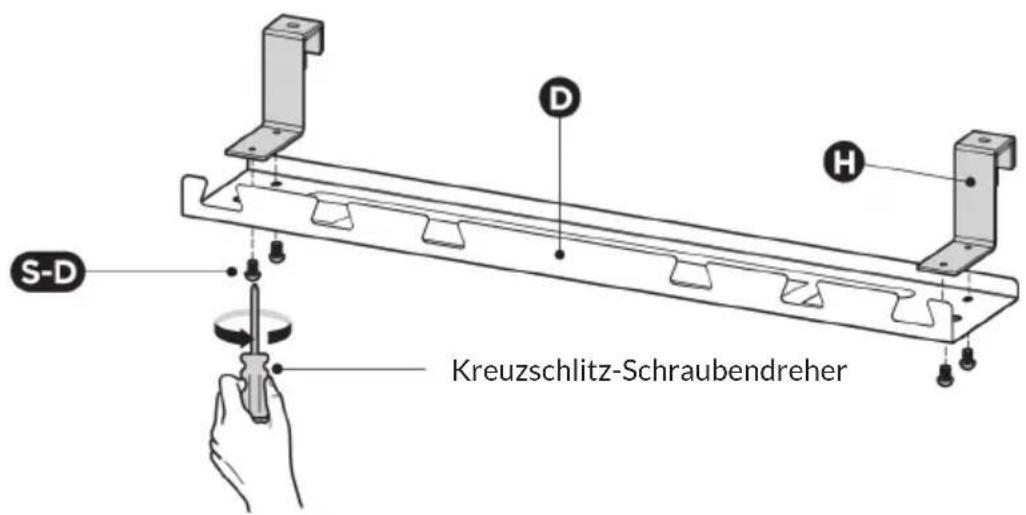

Montage der Kabelführungsschiene

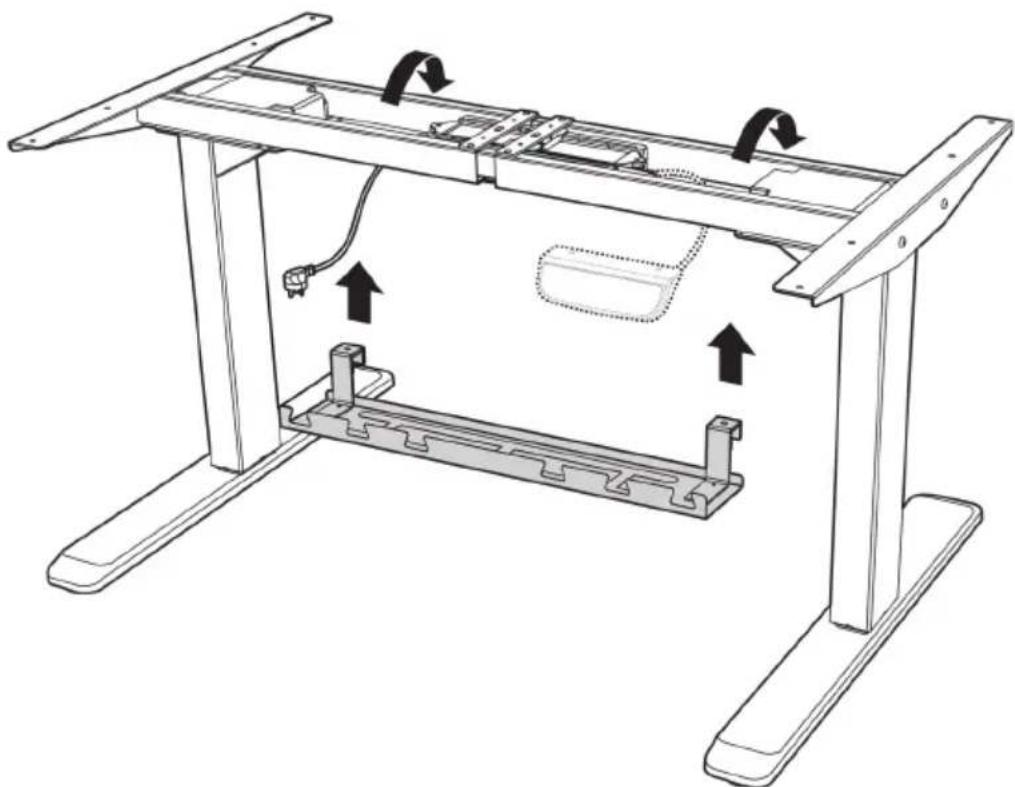

Richten Sie die Montagelöcher der Haken an den Schraubenlöchern an der Kabelführung aus. Montieren Sie die Haken mit 4 Schrauben (S-D) von unten mit einem Kreuzschlitz-Schraubendreher an der Kabelführungsschiene (D).

Hängen Sie die Kabelführungsschiene an die Querstange, wie auf den beiden Zeichnungen (rechts und unten) abgebildet.

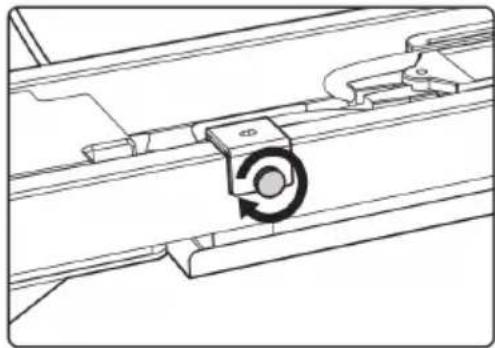

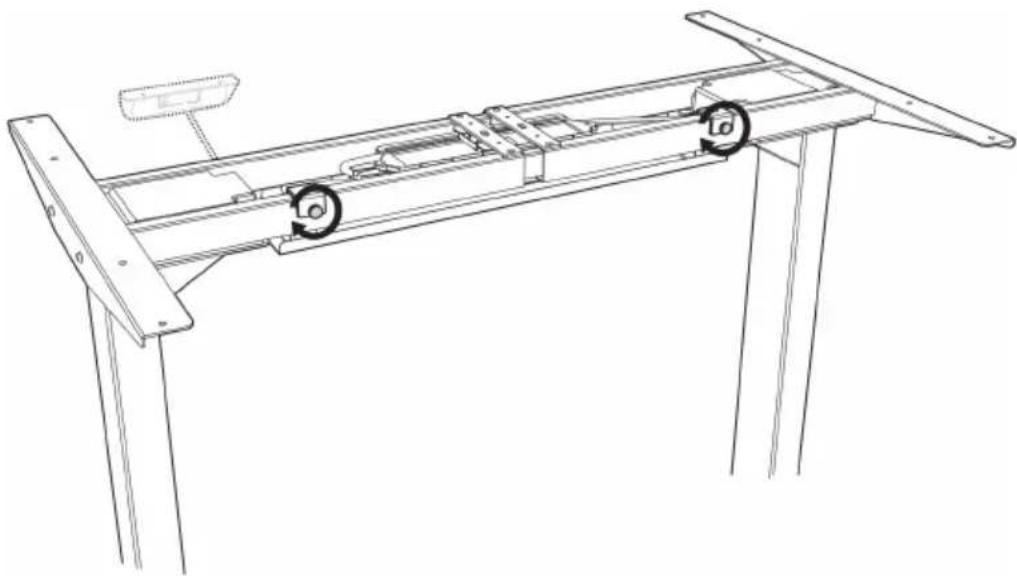

Ziehen Sie die Knöpfe an den Haken der Kabelführungsschiene fest.

Montage der Tischplatte

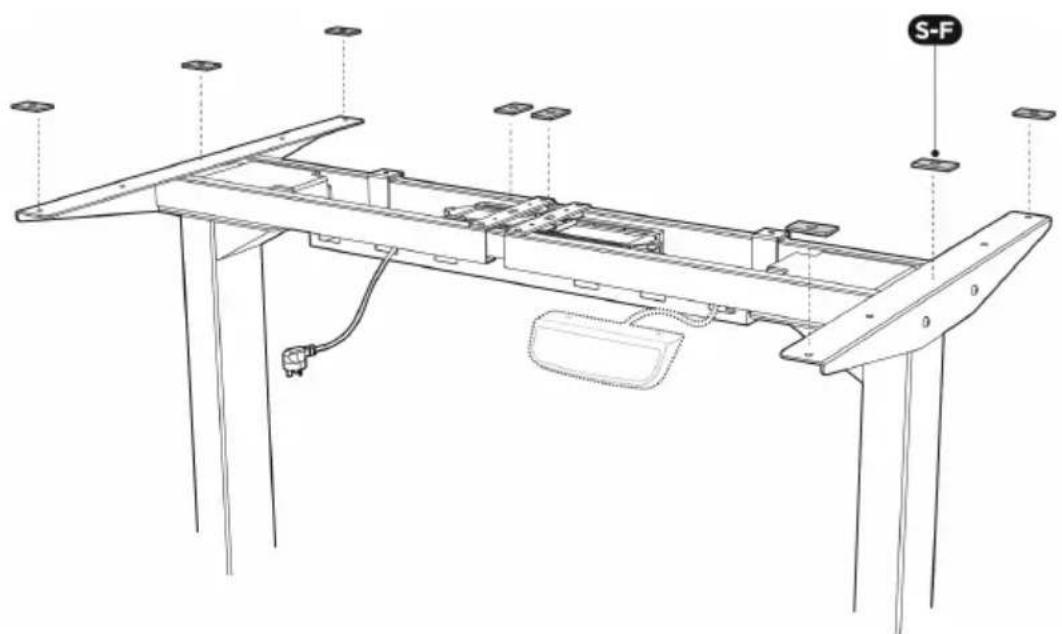

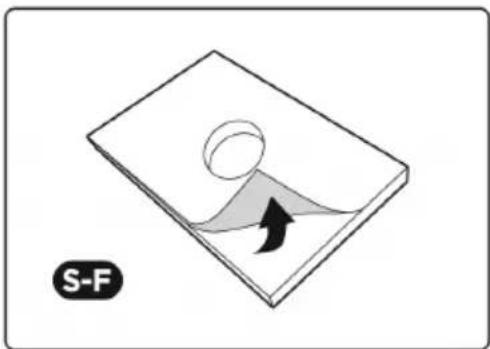

Entfernen Sie die Rückseiten des selbstklebenden Gummipads (S-F). Kleben Sie diese wie abgebildet auf die Oberfläche der Querstange an den acht Positionen.

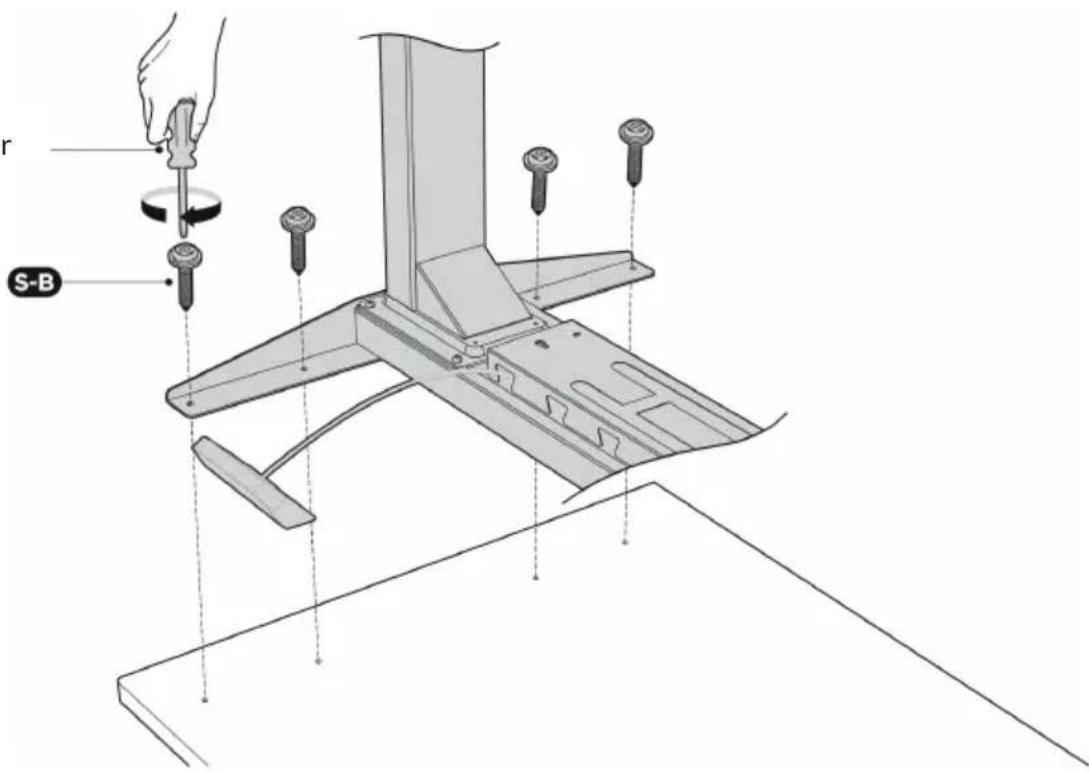

Richten Sie die zuvor gebohrten Schraubenlöcher an den Montagelöchern an der Querstange aus. Setzen Sie die 4 Schrauben (S-B) von unten ein und ziehen Sie sie fest.

Wiederholen Sie den Vorgang, um die Tischplatte auf der anderen Seite zu montieren.

Kreuzschlitz-Schraubendreher

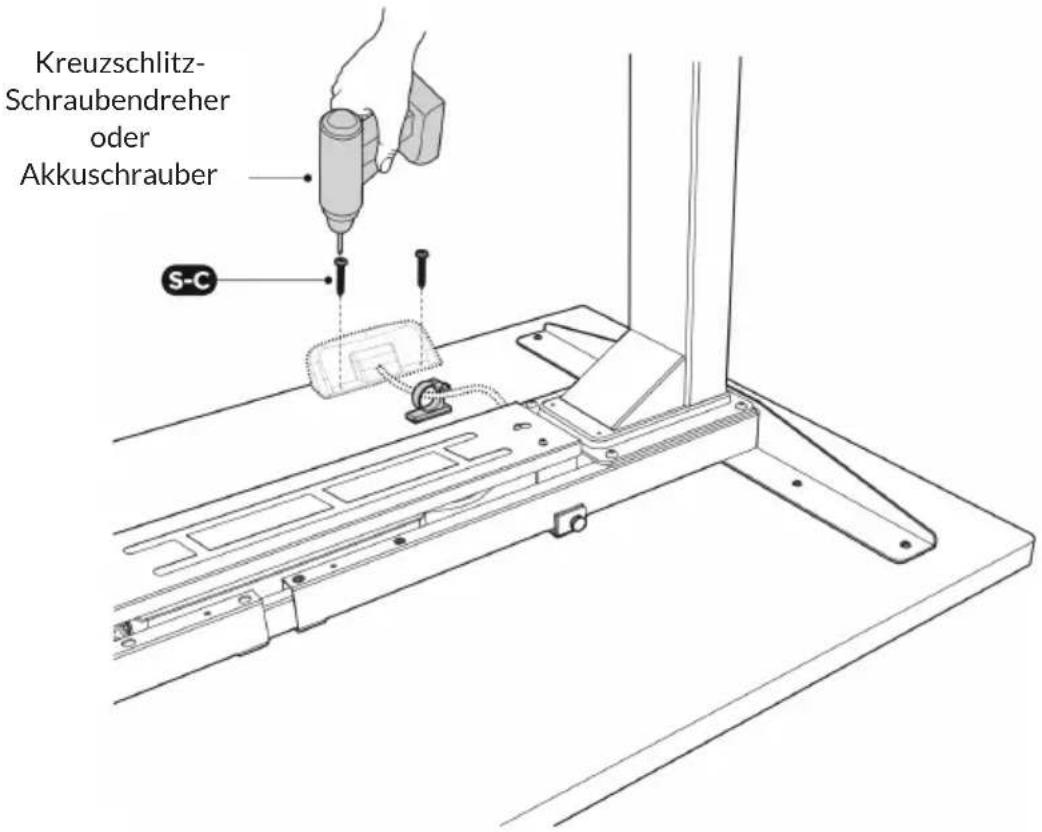

Schrauben Sie die Steuerung mit 2 Schrauben (S-C) an der Tischplatte fest.

Verwenden Sie dazu einen Kreuzschlitz-Schraubendreher oder (falls vorhanden) einen Akkuschrauber.

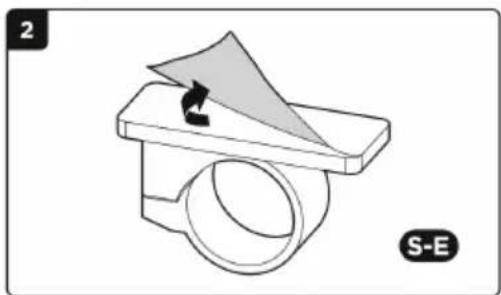

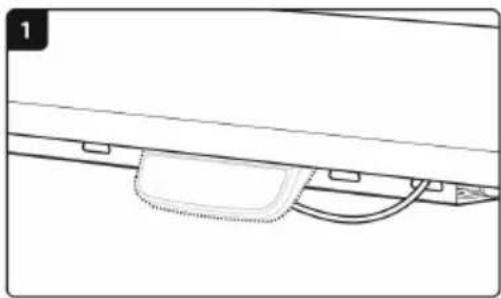

Kleben Sie den selbstklebenden Kabelclip (S-E) von unten an die Tischplatte, um die Kabel zu organisieren.

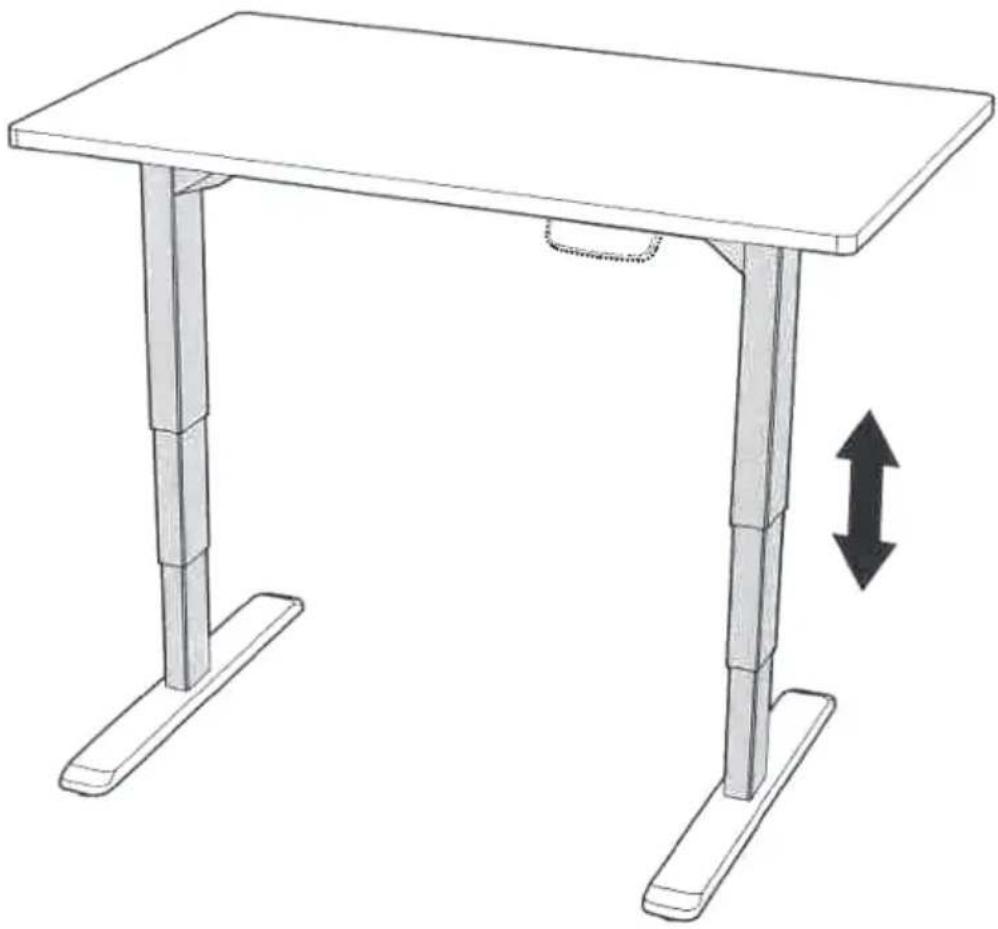

Einstellen der Stellfüße

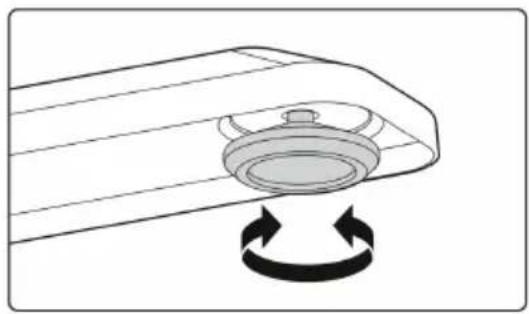

Unter jedem Tischfuß befinden sich zwei justierbare Stellfüße. Wenn der Boden uneben ist, drehen Sie einfach am Stellfuß, um die Höhe so einzustellen, dass der Tisch stabil steht.

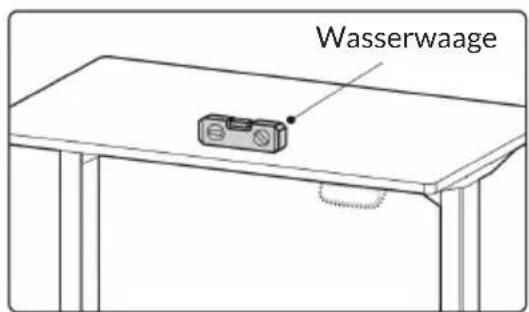

TIPP: Verwenden Sie eine Wasserwaage, um zu überprüfen, ob der Arbeitstisch gerade ist.

Stecken Sie den Stecker in die Steckdose.

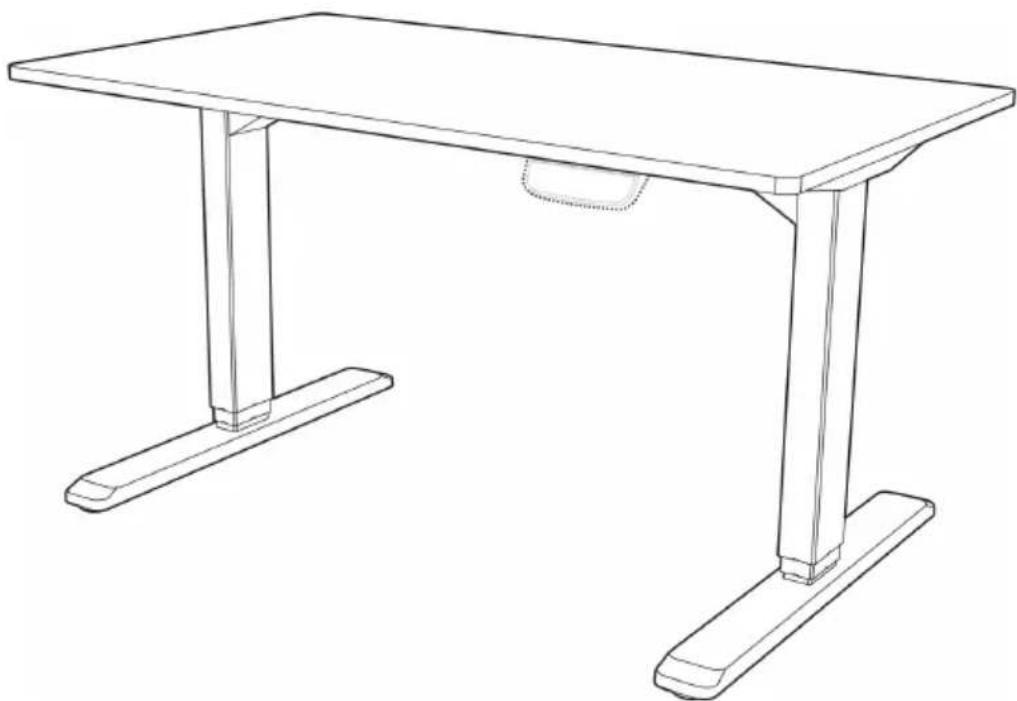

Der Arbeitstisch ist nun fertig montiert und betriebsbereit.

STEUERUNG

BEDIENUNG

System aktivieren: Berühren Sie den Bildschirm. Auf der Anzeige erscheint „----“. Halten Sie dann die Taste „M“ 3 Sekunden lang gedrückt. Die aktuelle Höhe wird angezeigt, und Sie können das System in Betrieb nehmen.

Höhenverstellung: Halten Sie die Aufwärtstaste gedrückt, um den Schreibtisch anzuheben. Drücken und halten Sie die Abwärtstaste gedrückt, um den Schreibtisch abzusenken.

Timer: Der Timer ist dazu da, den Benutzer zu informieren, nach einer bestimmten Zeit aufzustehen. Drücken Sie die Taste „T“, um die Zeitspanne einzustellen. Die Anzeige blinkt für 0,5 Stunden „0.5 h“. Jede Betätigung der Taste „T“ führt zu einem Stundenschritt von 0,5 Stunden. Die maximale Einstellung der Zeit beträgt 2 Stunden. Wenn die Anzeige nicht mehr blinkt, ist die Zeitspanne erfolgreich eingestellt. Und die Kontrollleuchte rechts auf dem Bedienfeld wird eingeschaltet sein. Wenn die eingestellte Zeit abgelaufen ist, ertönt der Summer, um die Benutzer daran zu erinnern. Der Timer schaltet sich nach einem langen Signaton automatisch aus. Um die Zeitmessung abzubrechen, fünfmal die Taste "T" drücken, bis auf der Anzeige die aktuelle Höhe angezeigt wird und die Kontrollleuchte erlischt.

Speichereinstellung: Stellen Sie den Schreibtisch auf die gewünschte Position ein. Drücken Sie die Taste "M". Dann erscheint "S-" auf der Anzeige. Drücken Sie "1", "2" oder "3". Der Speicher ist erfolgreich eingestellt. Sie können bis zu 3 Höhen speichern, indem Sie den gleichen Vorgang wiederholen.

Sicherheits-Standby-Modus: Wenn eine Minute lang kein Betrieb erfolgt, wechselt das System in den Sicherheits-Standby-Modus. Um den Modus zu deaktivieren, halten Sie die Taste "M" 3 Sekunden lang gedrückt. Sie können die Taste "M" auch 3 Sekunden lang gedrückt halten, um den Standby-Modus zu aktivieren, wenn Sie das System nicht benutzen müssen.

Energiesparmodus: Wenn mehr als 10 Minuten lang keine Aktionen durchgeführt werden, wechselt das System in den Energiesparmodus. Drücken Sie eine beliebige Taste, um in den Betriebsmodus zu wechseln.

Einheit (cm/Zoll): Drücken Sie "T" für 8 Sekunden. Der Summer ertönt zweimal. Die Messung wird geändert von Zentimeter zu Zoll. Wenn Sie die Messung wieder auf Zentimeter zurücksetzen möchten, drücken Sie auch das "T" für 8 Sekunden.

Reset-Modus: Drücken Sie bei wieder angeschlossenem System die Abwärtstaste, bis "RST" angezeigt wird. Fahren Sie fort, die Taste zu drücken. Der Schreibtisch wird nach unten bewegt und dann ein wenig angehoben. (Achten Sie darauf, dass Sie die Taste während des Vorgangs nie loslassen.) Nachdem die Bewegung gestoppt ist, wird das System erfolgreich auf die Ausgangsposition zurückgesetzt.

FEHLERBEHEBUNG

Diese Anleitung zur Problembehebung hilft Ihnen, kleinere Probleme zu lösen, die durch ungewöhnliche Bedienung des elektrischen Systems hervorgerufen wurden. Folgen Sie einfach den unten stehenden Schritten, mit denen die meisten Probleme behoben werden. Wenn Sie das Problem nicht beheben können, treten Sie mit dem Kundendienst in Kontakt.

Wenn die Meldungen „ER1/ER2/HOT/ER3/ER4/ER5“ im Display erscheinen, ist dies normalerweise kein Anlass zur Beunruhigung. Üblicherweise ist dies ein Zeichen dafür, dass das System einen Vorgang durchlaufen hat, der über dem Normbereich liegt.

Fehlercodes im Display

Fehlercode Handlungsschritte
ER1	1. Überprüfen Sie, ob der Arbeitstisch überladen ist.2. Warten Sie 10 Sekunden, bis Sieden Netzsteckeranschreiben.
ER2/HOT	Das System arbeitet in einem Temperaturbereichüber Normal. Lassen Sie den Tisch abkühlen und ca.20 Minuten ruhen. Ziehen Sie den Netzstecker niewährend des Hebevorgangs.
ER3/ER4/ER5	1. Das System hatte elektrische Probleme. Schalten Siezuerst den Motor aus und schalten das Gerät dannaus.2. Warten Sie 10 Sekunden, bis Sie das Netzkabelwieder enstecken.3. Drücken Sie die Taste und halten Sie die Tastesgcdrückt, bis Sie ein Bild haben. Halten Sie die Tatesteinerhin gcdrückt. Der Arbeitstisch bewegt sichrunter und hebtsich dann etwas an. Achten Siedarauf, dass Sie den Knopf während des Vorgangs nicht mehr loslassen.4. Lassen Sie den Knopf los, nachdem die Bewegunggestoppt hat.

Probleme mit dem Bedienfeld

Wenn das Bedienfeld nicht reagiert oder Sie den Tisch nicht einstellen können, treten Sie mit dem Kundendienst in Kontakt. Überprüfen Sie zuerst, ob der Schreibtisch ordnungsgemäß an die Stromversorgung angeschlossen ist.

Die Hebesäulen funktionieren nicht.

Wenn der Arbeitstisch nicht funktioniert, obwohl das Bedienfeld funktionstüchtig ist, trennen Sie die Stromversorgung und starten Sie das System neu. Wenn es immer noch nicht funktioniert, treten Sie mit dem Kundendienst in Kontakt.

Ausgelöster Schutzschalter

Außerdem wurde in diesem System auch ein Überstromschutzmodus programmiert. Wenn der Strom über der Nennleistung liegt, schaltet das System in diesen Zustand. Der Schreibtisch senkt sich um ca. 30 mm ab und stoppt mit der angezeigten Höhe, wenn der Modus aktiviert wird. Dies ist nur eine Einführung in die Funktion der Abwärtsbewegung. In diesem Fall ist keine Fehlersuche erforderlich.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass diese Produkte nicht im Hausmüll entsorgt werden dürfen. Stattdessen müssen sie zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

CE UK CA

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Chal-Tec UK limited

Die vollständige Konformitätserklärung des Herstellers

finden Sie unter folgendem Link:

https://use.berlin/10034480
