Tipo di prodotto	Rampa gas per bruciatore di caldaia
Marca	Baxi
Modello	CRONO 4G
Collegamento	Flange DN65, DN80, DN100, DN125
Lunghezza (L)	Da 875,5 mm a 1384 mm a seconda del modello
Diametro ingresso (Ø1)	DN65 a DN125
Diametro uscita (Ø2)	DN80 a DN125
Pressione ingresso gas	15 - 120 mbar
Pressione uscita gas	0 - 22 mbar (regolabile con molla)
Molle disponibili	Neutra (0-22 mbar), Gialla (15-120 mbar), Rossa (100-250 mbar)
Dispositivi di sicurezza	Pressostato gas soglia minima, valvola di sicurezza, controllo tenuta VPS504 o pressostato supplementare
Filtro	Presente, sostituibile annualmente
Valvola di regolazione	Sì, con vite di regolazione pressione
Valvola di sicurezza	Sì
Collegamenti elettrici	Tramite bruciatore, schema elettrico fornito (Fig. 4)
Installazione	A sinistra del bruciatore, usare prodotto sigillante liquido
Manutenzione	Controllo annuale da tecnico qualificato, sostituzione filtro e verifica tenuta
Compatibilità	Bruciatori Baxi con rampa gas VGD

Domande frequenti - CRONO 4G Baxi

Come installare la rampa gas sul bruciatore?

Installare la rampa a sinistra del bruciatore utilizzando un prodotto sigillante liquido. Dopo il collegamento, verificare la tenuta con uno spray rilevatore di perdite. Assicurarsi che il rubinetto di arresto del combustibile sia chiuso prima di qualsiasi intervento.

Come regolare la pressione di uscita della rampa gas?

Svitare la protezione e girare la vite di regolazione: avvitare aumenta la pressione, svitare la diminuisce. Utilizzare la molla adatta (neutra, gialla o rossa) per l'intervallo desiderato. La regolazione deve essere effettuata dopo aver portato il bruciatore alla potenza massima.

Come verificare la tenuta della rampa gas?

Dopo l'installazione, usare uno spray rilevatore di perdite su tutti i raccordi. Se è presente un controllo di tenuta automatico VPS, verifica la tenuta a ogni ciclo di avviamento.

Cosa fare se il bruciatore si ferma?

Verificare il pressostato gas soglia minima. Regolare il pressostato chiudendo lentamente la valvola a saracinesca fino a quando la pressione scende di 5-6 mbar rispetto al valore di funzionamento, poi aprire completamente la valvola. Il pressostato deve attivarsi e fermare il bruciatore.

Come sostituire il filtro della rampa gas?

Svitare le viti del coperchio superiore del filtro, rimuovere l'elemento filtrante e sostituirlo. Si consiglia di verificare lo stato del filtro periodicamente e di sostituirlo almeno una volta all'anno.

Qual è la frequenza di manutenzione consigliata?

L'impianto di combustione deve essere controllato almeno una volta all'anno da un tecnico qualificato. La manutenzione periodica è indispensabile per la sicurezza e il rendimento.

Quali sono i dispositivi di sicurezza della rampa gas?

La rampa è dotata di un pressostato gas soglia minima, di una valvola di sicurezza e di un controllo di tenuta (VPS504 o pressostato supplementare). Questi dispositivi garantiscono l'arresto del bruciatore in caso di anomalia.

Posso usare pezzi non originali?

No, l'uso di pezzi non originali annulla la garanzia e può compromettere la sicurezza. Solo i pezzi specificati dal costruttore devono essere utilizzati per la sostituzione.

Quali sono gli intervalli di pressione per ogni molla?

Molla neutra: 0-22 mbar, molla gialla: 15-120 mbar, molla rossa: 100-250 mbar. La molla montata in fabbrica dipende dal modello di rampa.

Come collegare elettricamente la rampa gas?

I collegamenti elettrici devono essere effettuati con l'alimentazione spenta, da personale qualificato. Fare riferimento allo schema elettrico (Fig. 4) e al manuale del bruciatore. La rampa è messa a terra secondo le norme.

MANUALE UTENTE CRONO 4G Baxi

1 Abbinamento bruciatore - rampa gas

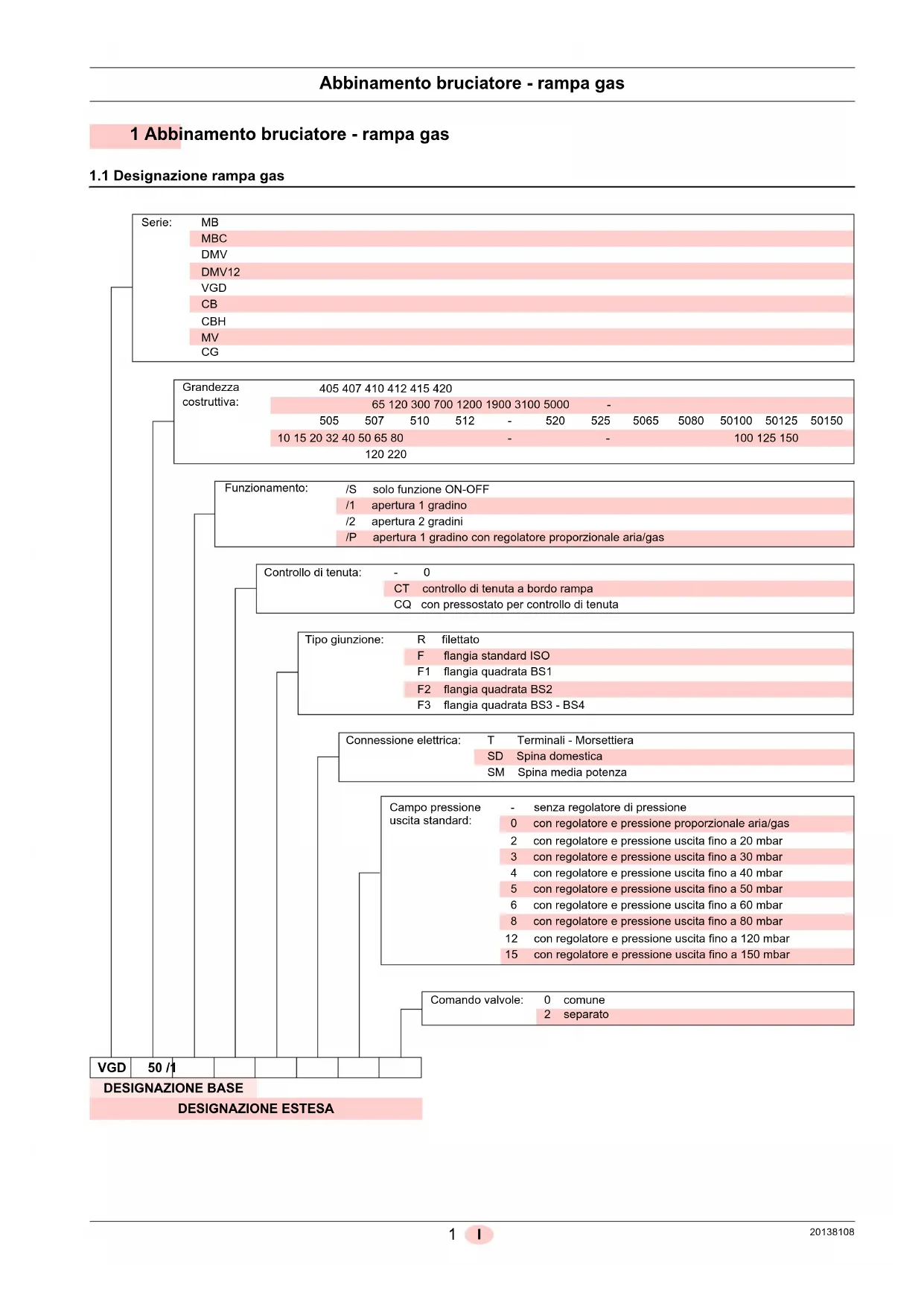

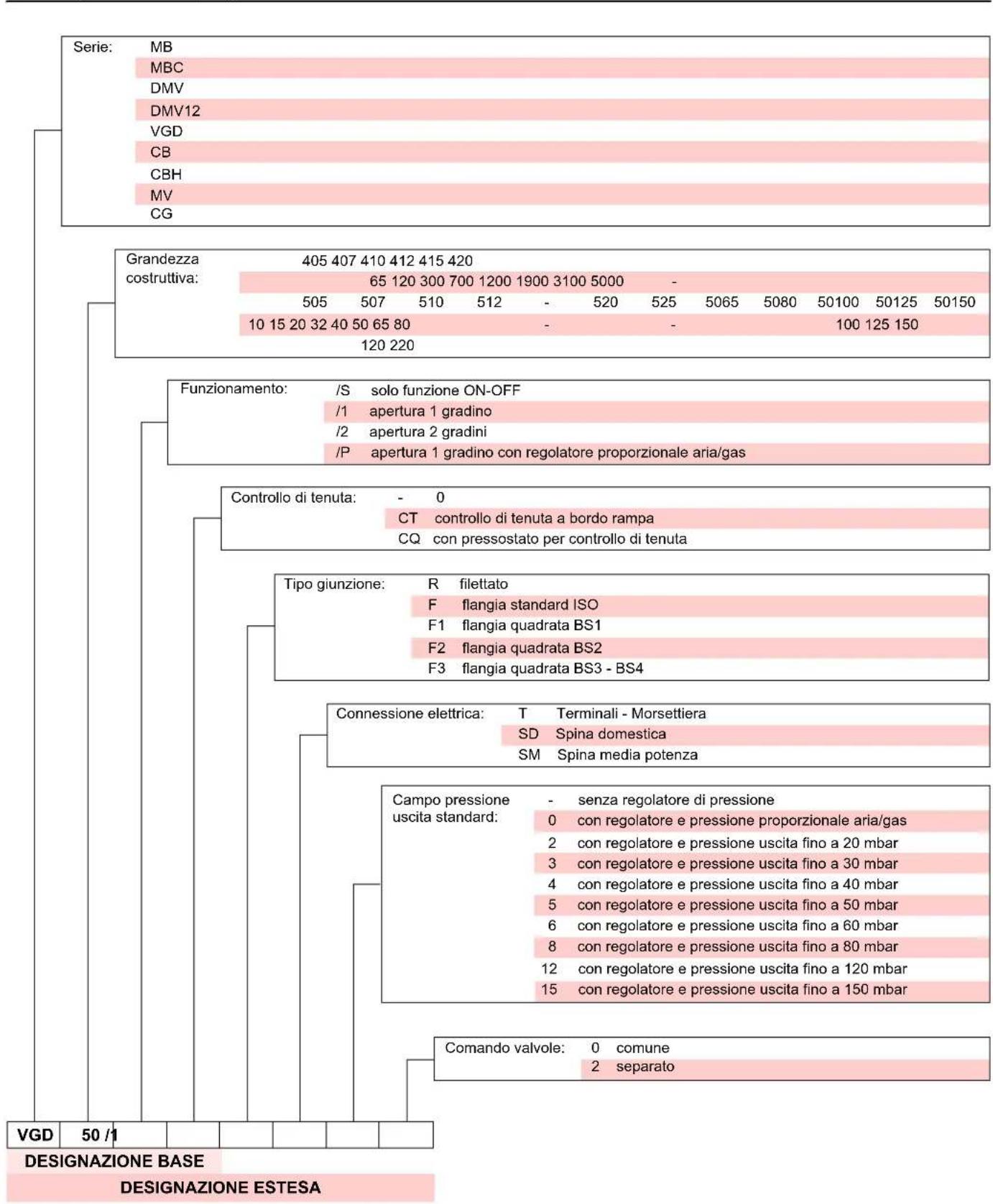

1.1 Designazione rampa gas

2 Informazioni ed avertenze generali

2.1 Informazioni sul manuale di istruzione

2.1.1 Introduzione

Il manuale di istruzione dato a corredo della rampa gas:

costituisce parte integrante ed essenziale del prodotto e non va daesso separato;deveseesserequindi conservato concura per agli necessaria consultagione e deve accompagnare la rampa gas anche in caso di cessione ad un'alto proprietario o utente,oppure in caso di trasferimento su un altro impianto.

In caso di danneggiamento o smarrimento deve essere richiesto un'alto esemplare al Servizio Tecnico di Assistenza di Zona;

è stato realizzato per un utilizzo da parte di personale qualificato;

fornisce importanti indicatori ed avvertenze sulla sicurezza nell'installazione, la messa in funzione, l'uso e la manutenzione la rampa gas.

2.2 Garanzia e responsabilità

Il costruttore garantisce i loro prodotti nuovi dalla data dell'installazione secondo le normative vigenti e/o in accordo con il contratto di vendita. Verificare, all'atto della prima messa in funzione, che la rampa gas sia integra e completeness.

ATTENZIONE

La mancata osservanza a quanto descririto in quello manuale, la negligenza operativa, una errata installazione e l'esecuzione di modifiche non autorizzate, sono causa di annullamento, da parte del costruttore, della garanzia cheessa da alla rampa gas.

In particolare i diritti alla garanzia ed alla responsabilità decadono, in caso di danni a persone e/o cose, qualora i danni stessi siano riconducibili ad una o più delle seguenti cause:

installatione, messa in funzione, uso e manutenzione della rampa gas non corretti;
utilizzo improprio, erroneo ed irragionevole della rampa gas;
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all'apparecchio;
utilizzato della rampa gas con dispositivi di sicurezza difettosi, applicati in maniera scorretta e/o non funzionanti;
installatione di componenti supplementari non collaudati unitamente alla rampa gas;
alimentazione della rampa gas con combustibili non adatti;
difetti nell'impianto di alimentazione del combustibile;
utilizzato della rampa gasanche a seguito del verificarsi di un errore e/o un'anomalia;
riparazioni e/o revisioni eseguite in maniera scorretta;
modifica della camera di combustione mediante l'introduzione di inserti che impediscano il regolare sviluppo della fiamma stabilito costruttivamente;
insuffiente ed inappropriata sorvegianza e cura dei componenti della rampa gas maggiornente soggetti ad usura;
utilizzato di componenti non originali, siano essi ricambi, kits, accessori ed optionals;
cause di forza maggiore.

Il costruttore, inoltre, declina agli e qualsiasi responsabilità per la mancata osservanza di quanto riportato nel presente manuale.

3 Sicurezza e prevenzione

3.1 Premessa

E' necessario tenere in considerazione che l'incauto e maldestro utilizzato della rampa gas può causare situazioni di pericolo di morte per l'utente o terzi, nonché danneggiamenti al bruciatore o ad altri beni. La restrazione, la leggerezza e la troppa confidenza sono spesso causa di infortuni; come possono esserlo la stanchezza e la sonnolenza.

E'opportuno tenere in considerazione quanto segue:

la rampa gas deve essere destinato solo all'uso per il quale è stato espRESSamente previsto. Ogni altri uso è da considerarsi improprio e quindi pericoloso.
Non è consentito modificare la rampa gas per alterarne le prestazioni e le destinazioni.
L'utilizzo della rampa gas deve avvenire in condizioni di sicu

rezza tecnica ineccepibili. Eventuali disturbi che possano compromettere la sicurezza devono essere eliminati tempe-stivamente.

Non è consentito aprire o manomettere i componenti della rampa gas, ad esclusione delle sole parti previste nella manutenzione.

Sono sostituibili esclusivamente le parti previste dal costrutore.

Il produttore garantisce la sicurezza del buon funzionamento solo se tutti i componenti del la rampa gas sono integri e correttamente posizionati.

3.2 Addestramento del personale

L'utente è la persona, o l'ente o la società, che ha acquistato la rampa gas e che intende usarla per gli usi concepiì allo scopo. Sua è la responsabilità della rampa gas e dell'addestramento di quanti vi operano intorno.

L'utente:

si impegna ad affidare la rampa gas escludivamente a personale qualificato ed addestrato allo scopo;

si impegna ad informare il proprio personale in modo adeguato sull'applicazione e osservanza delle prescrizioni di sicurezza. A tal fine egli si impegna affinché chiunque per la propria mansione conosca le istruzioni per l'uso e le prescrizioni di sicurezza;
Il personale deve attenersi a tutte leindicazioni di pericoloe cautela segnalate sulla rampa gas.
Il personale non deve eseguire di propria iniziativa operazioni o interventi che non siano di sua competenza.
Il personale ha l'obbligo di segnalare al proprio superiore agli problema o situazione pericolosa che si dovesse creare.
Il montaggio di pezzi di altre marche o eventuali modifiche possono variate le caratteristiche della macchina e quando pregiudicarme la sicurezza operativa. La Ditta Costruttrice pertanto declina agli qualsiasi responsabilità per tutti i danni che dovessero insorgere a causa dell'utilizzo di pezioni non originali.

Inoltre:

etenuto a prenderetutte le misure necessarie per evitare che personone non autorizzate abbiano accesso alla rampa gas;

delve informare la Ditta Costrutrice nel caso in cui riscontrasse difetti o malfunzionamenti dei sistemi antinfortunisticci, nonché agli situazione di presunto pericolo;
il personale deve usare sempre i mezzi di protezione individuale previsti alla legislazione e seguire quanto riportato nel presente manuale.

4 Installazione

4.1 Note sulla sicurezza per l'installazione

Dopo aveo effettuato un'accurata pulizia tutti intorno all'area destinata all'installazione della rampa ed aveo provveduto ad una corretta illuminazione dell'ambiente, procedere con le operazioni di installmente.

Tutte le operazioni di installmente, manutenzione e smontaggio devono assolutamente essere eseguite con rete elettrica staccata.

L'installazione della rampa deve essere effettuata da personale abilitato, secondo quanto riportato nel presente manuale ed in conformità alle norme e disposizioni di legge vigenti.

4.2 Movimentazione

Le operazioni di movimentazione della rampa possono essere molto pericolose se non effettuate con la massima attenzione: allontanare i non addetti; verificare l'integrità e l'idoneità dei mezzi a disposizione.

Ci si deve accertare inoltre che la zona in cui si agisce, sua sgombra e che vi sia uno spazio di fuga sufficiente,cioe,una zona libera e sicura,in cui potersi spostare rapidamente qualora la rampa cadesse.

Prima di procedere con le operazioni di installatione, effettuare un'accurata pulizia tutti intorno all'area destinata all'instrumentazione della rampa.

4.3 Controlli preliminari

Controllo della fornitura

Dopo aver molto agli imballaggio assicurarsi dell'integrità del contento. In caso di dubbio non utilizzato la rampa gas e rivolgersi al fornitore.

Gli elementi dell'imballaggio (scatola di cartone, chiodi, graffe, sacchetti di plastica ecc.) non devono essere abbandonati in quanto potenziali fonti di pericolo ed inquinamento, ma vanno raccolti e depositati in luogo predisporto allo scopo.

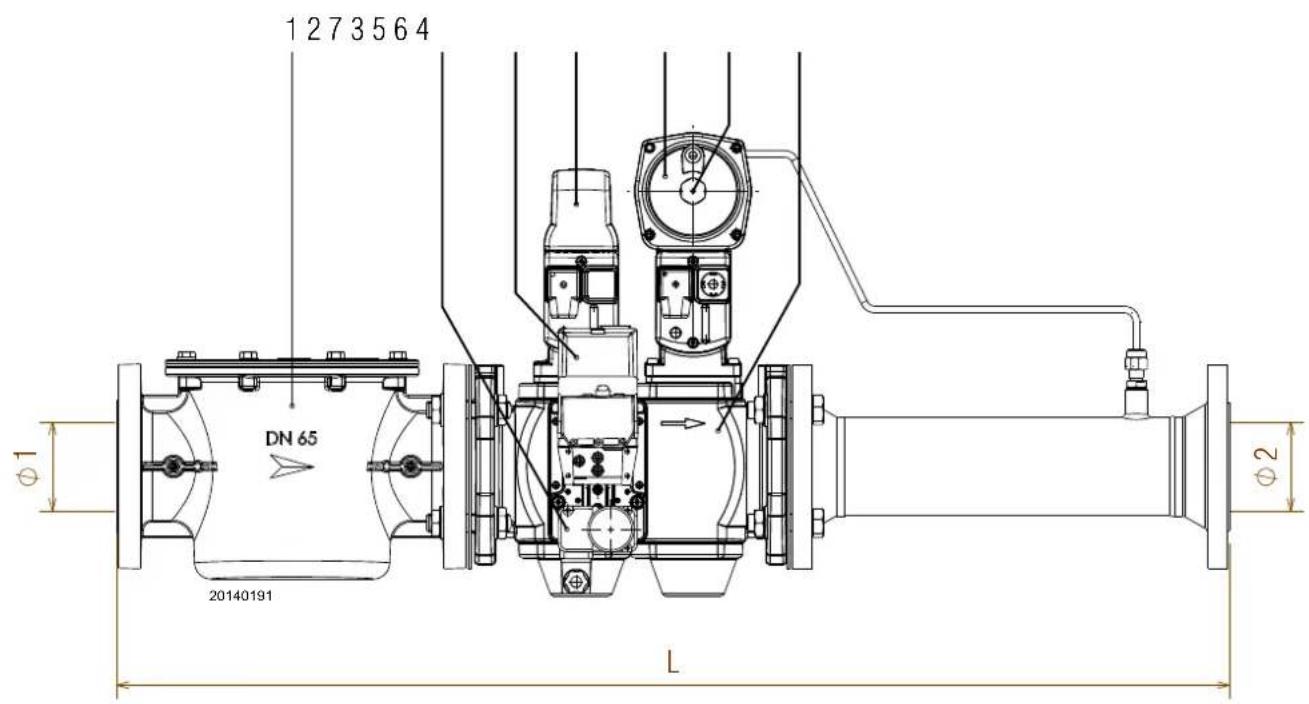

4.4 Descrizione

Fig. 1

1 F i l t r o
2 Pressostato gas di minima
3 Valvola di sicurezza
4 Corpo valvola
5 Valvola di regolazione
6 Vite di regolazione pressione gas
7 Controllo di tenuta VPS (se presente)

4.5 Compatibility rampe e controlo di tenuta

Controllo tenuta tramite dispositivo VPS504

Rampa Gas	Codice per funzionamento a 50Hz	Codice per funzionamento a 60Hz
VGD 50/1 3010123 + 20186306 20050030 + 20186306
VGD 65/1 - 80/1 - 100/1 - 125/1	3010123 (*)	20050030

(*) Kit codice 3010123 (50Hz) già incluso in rampe gas VGD con codice 20169190, 20169191, 20169192, 20169194, 20169196.

Controllo tenuta tramite pressostato aggiuntivo

Rampa Gas	Codice kit Apparecchiatura SIEMENS	Codice kit Apparecchiatura LAMTEC
VGD 50/1	3010344 + 20185515 (**)	20131430 + 20185515 (**)
VGD 65/1 - 80/1 - 100/1 - 125/1	3010344	20131430

(**) Codice 20185515 sempre necessario in caso di controllo di tenuta per le rampe VGD 50/1.

4.6 Installazione rampa gas

Controllare che non vi siano fughe di gas.

Prestare attenzione nella movimentazione della rampa: pericolo di schiacciamento degli arti.

Rischio di esplosione a causa di fuoruscita di combustibile in presenza di fonte inflammabile.

Precauzioni:evitare urti,attriti, scintille, calore.

Verificare la chiusura del rubinetto di intercettazione del combustibile, prima di effettuare qualsiasi tipo di intervento.

L'operaatore deveutilizzare l'attrezzatura necessaria nello svolgimento dell'attività di installmente.

Per evitare excessive sollecitanzi è consigliato sostenere le rampe di dimensioni maggiori con un adeguato supporto.

La rampa gas è predisposta per essere installata alla sinistra del bruciatore.

Installare la rampa gas come indicato di seguito:

• Montare la rampa mediante sigillante liquido.
• Dopo l'allacciamento controllare la tenuta atmosferica. Usare spray cercafughe.

Dopo il montaggio controllare la tenuta e il funzionamento della rampa.

Tab. A

∅1	∅2	L	P in	P out *	Molla **
G2"	G2"	875,5	< 500 mbar	15 - 120 mbar	0 - 22
DN 65	DN 80	1013	< 500 mbar	15 - 120 mbar	0 - 22
DN 80	DN 80	1036	< 500 mbar	15 - 120 mbar	0 - 22
DN 100	DN 100	1329	< 500 mbar	15 - 120 mbar	0 - 22
DN 125	DN 125	1384	< 500 mbar	15 - 120 mbar	0 - 22

• Molla montata in fabbrica
  ** Molla a corredo

Per eventuale sostituzione vedi "Regolazioni stabilizzatore di pressione" a pag. 7.

Puo essere necessario interporre un adattatore tra rampa gas e bruciatore (vedere manuale del bruciatore) qualora i diametri della rampa siano diversi da quello per cui è predisporto il bruciatore.

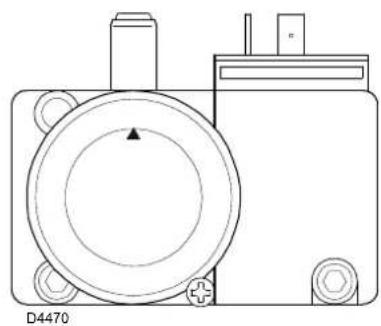

4.6.1 Regolazione pressostato gas di minima

Eseguire la regolazione del pressostato gas di minima (Fig. 3) après aver effettuato tutte le autres regolazioni del bruciatore con il pressostato regolato a inizio Scala.

Far funzionare il bruciatore alla potenza massima richiesta. Chiudere lentamente la saracinesca fino a che la pressione, misurata sull'attacco del pressostato si abbassa di 5 - 6 mbar rispetto al valore di funzionamento.

Ruotare lentamente la manopola del pressostato sino all'interven-to del pressostato stesso ed al consequencese arresto del bruciatore. Apire completenessla saracinesca.

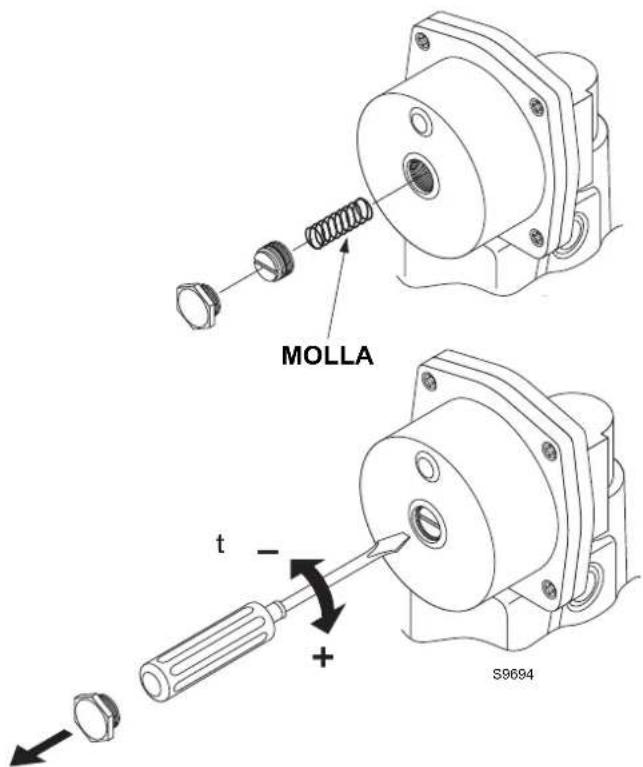

4.6.2 Regolazioni stabilizzatore di pressione

Svitare la protezione (Fig. 3) e ruotare la vite sottostante: avvitando aumenta la pressione in uscita e viceversa svitando.

L'azione dello stabilizzatore di pressione è tanto più efficace quando maggiore è la perdita di pressione p tra entrata ed uscita dello stesso; la sua funzionalità cresce inolte all'augmente della pressione a vale, incremento di pressione ottenibile, compatibilmente con le autres esigenze di funzionamento e con la disponibilità di pressione in rete, limitando l'apertura delle valvole a vale.

La pressione di uscita alla rampa dipende alla molla installata除去 la vite di regolazione (Fig. 3).

La rampa esce alla fabbrica con la molla gialla come indicato nella Tab. B.

A corredo delle rampe flangiate (DN65-80-100-125) c'è una molla neutra (0÷ 22 mbar).

Molle ordinabili separamente:

Tab.B

Codice Modello pG (mbar) Colore
20181839 AGA29 0 - 22 Neutra
20141900 AGA22 15 - 120 Gialla
20141901 AGA23 100 - 250 Rossa

Fig. 2
Fig. 3

4.7 Collegamenti elettrici

Note sulla sicurezza per i collegamenti elettrici

I collegamenti elettrici devono essere seeguiti in assenza di alimentazione elettrica.
I collegamenti elettrici devono essere eseguite seconde le norme vigenti del paese di destinazione e da personale qualificato. Il costruttore declina agli responsabilità da modifiche o collegamenti diversi da quelli rappresentati negli schemi elettrici.

Verificare che l'alimentazione elettrica della rampa corrisponda a quella riportata nella targhetta di identificazione e nel presente manuale.
La sicurezza elettrica dell'apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un efficiace impianto di messa a terra, eseguito come previsto delle norme vigenti. è necessario verificare quello fondamente requisito di sicurezza. In caso di dubbio, far effettuare da personale abilitato un accurato controllo dell'impiano elettrico. Non utilizzato i tubi del gas come messa a terra di apparecchi elettrici.
Non toccare l'apparecchio con part del corpo bagnate o umide e/o a piedi nudi. Non tirare i cavi elettrici.

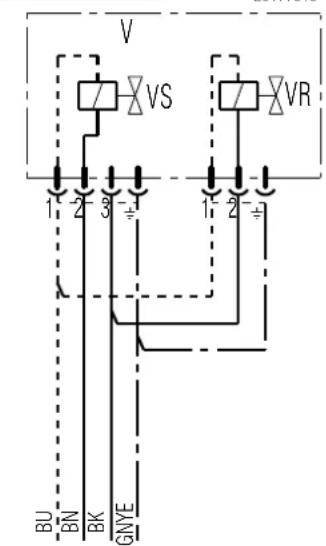

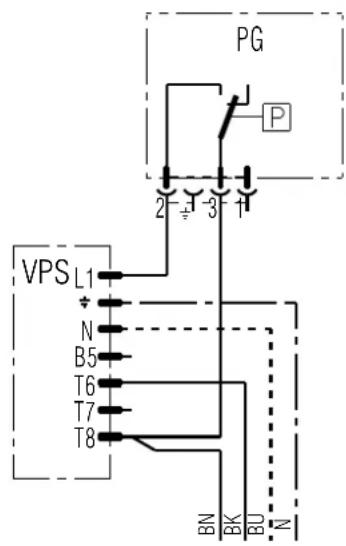

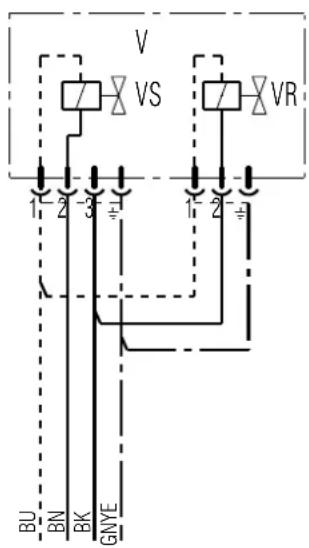

4.7.1 Schema elettrico

VGD.../1 VGD.../1 CT

Fig. 4

Legenda (Fig. 4)

PG Pressostato gas di minima

VPS Controllo di tenuta

VR Valvola di regolazione

VS Valvola di sicurezza

ATTENZIONE

Per i collegamenti elettrici al bruciatore,fare riferimento al manuale del bruciatore stesso.

5 Messa in funzione, taratura e funzionamento

5.1 Note sulla sicurezza per la prima messa in funzione

La prima messa in funzione della rampa deve essere effettuata da personale abilitato, secondo quando riportato nel presente manuale ed in conformità alle norme e disposizioni di legge vigenti.

Verificare la corretta funzionalità dei dispositivi di regolazione, lavoro e sicurezza.

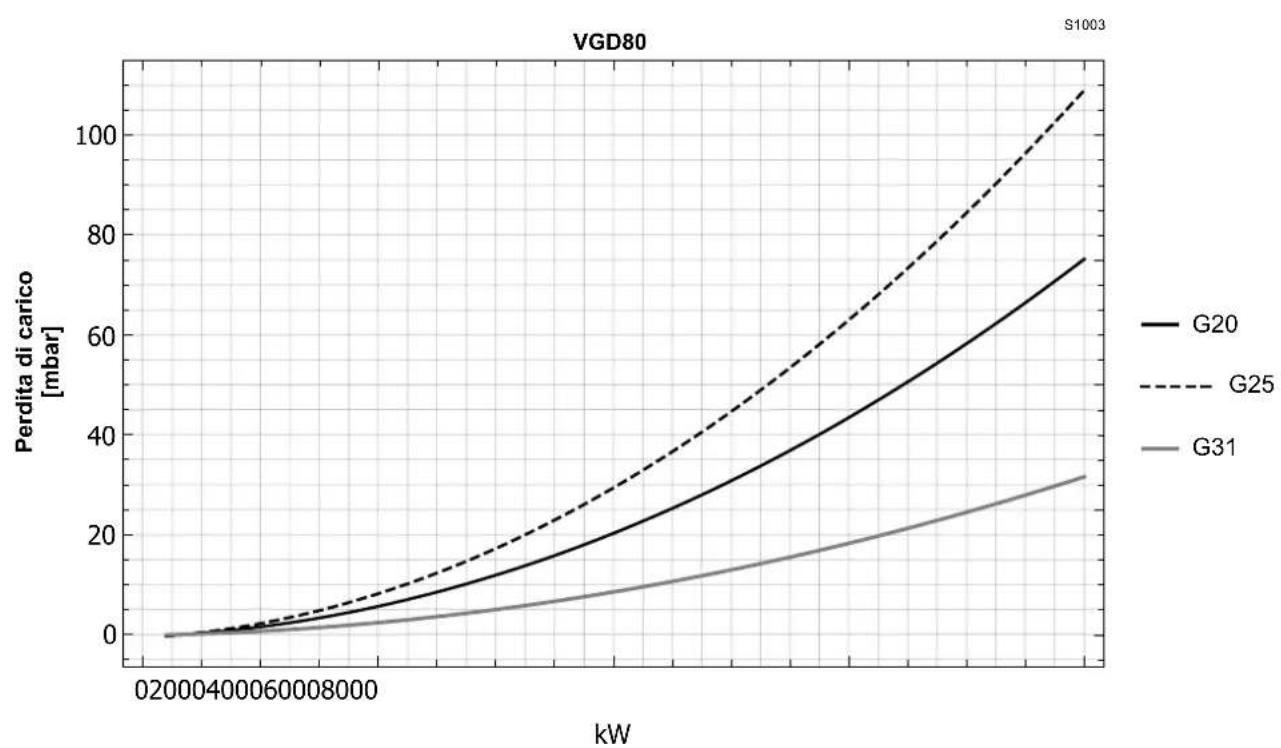

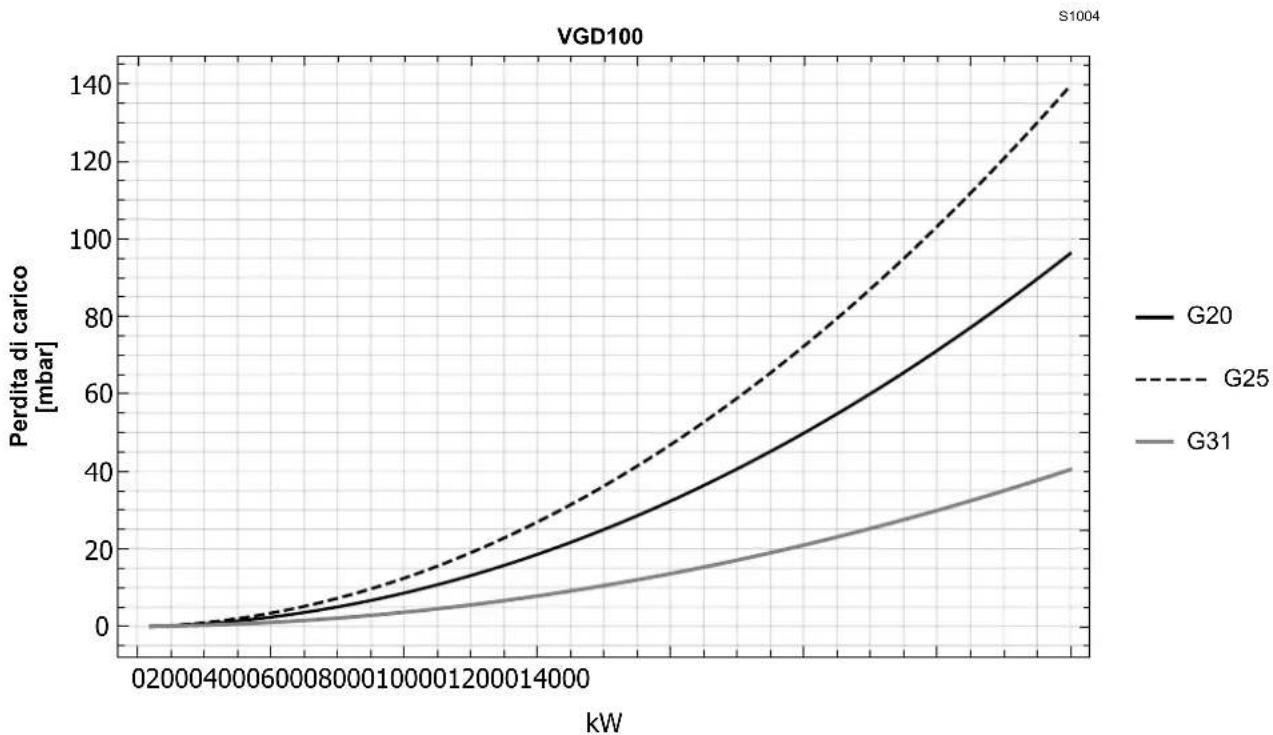

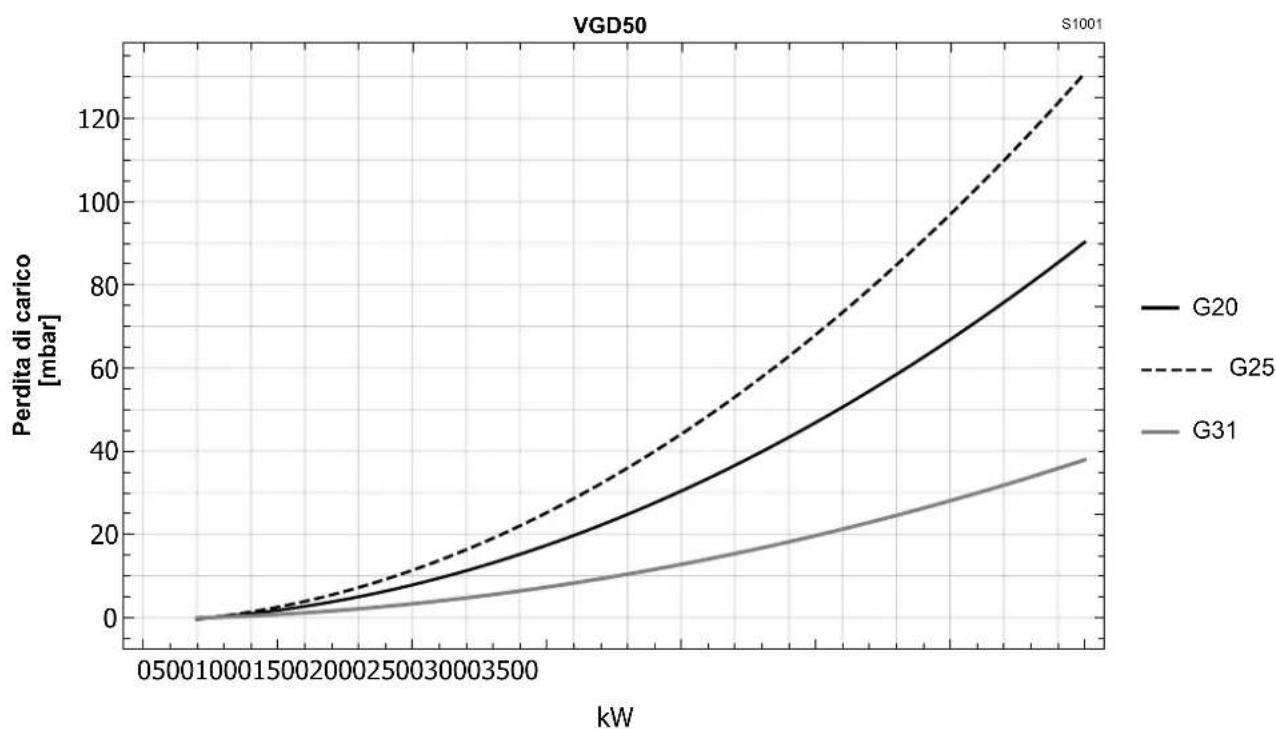

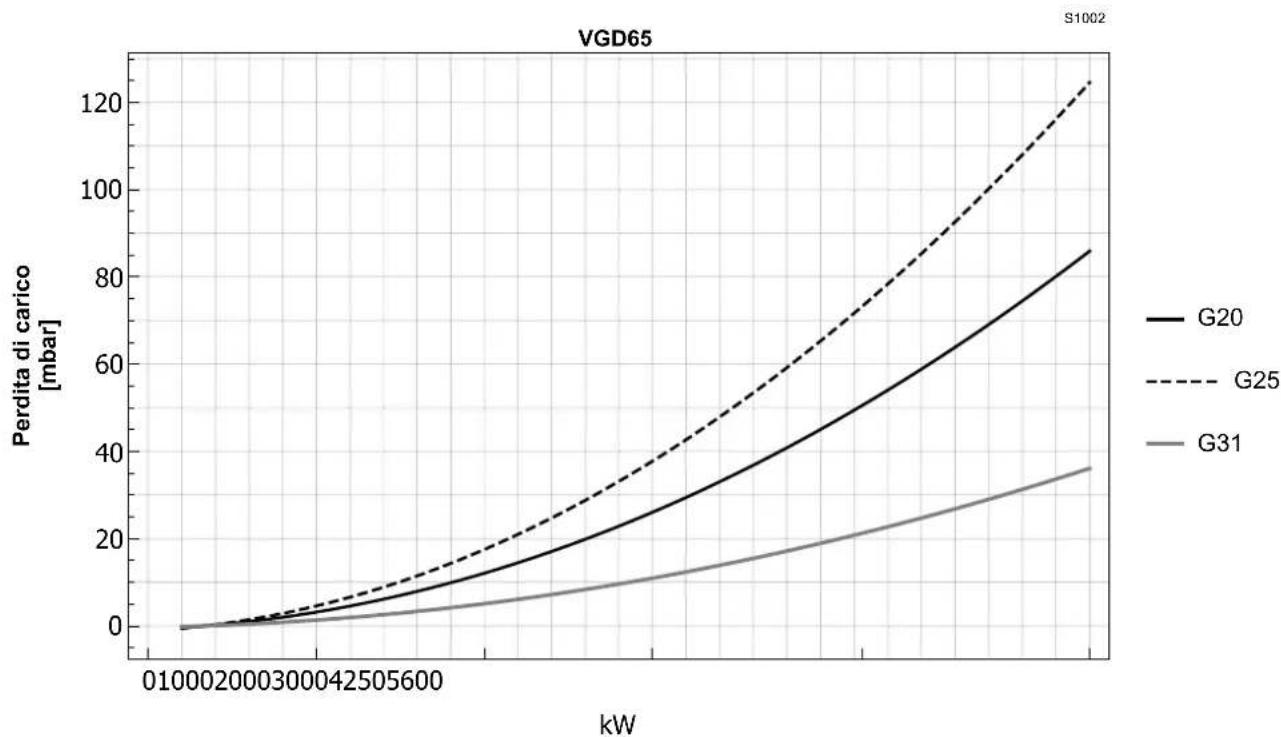

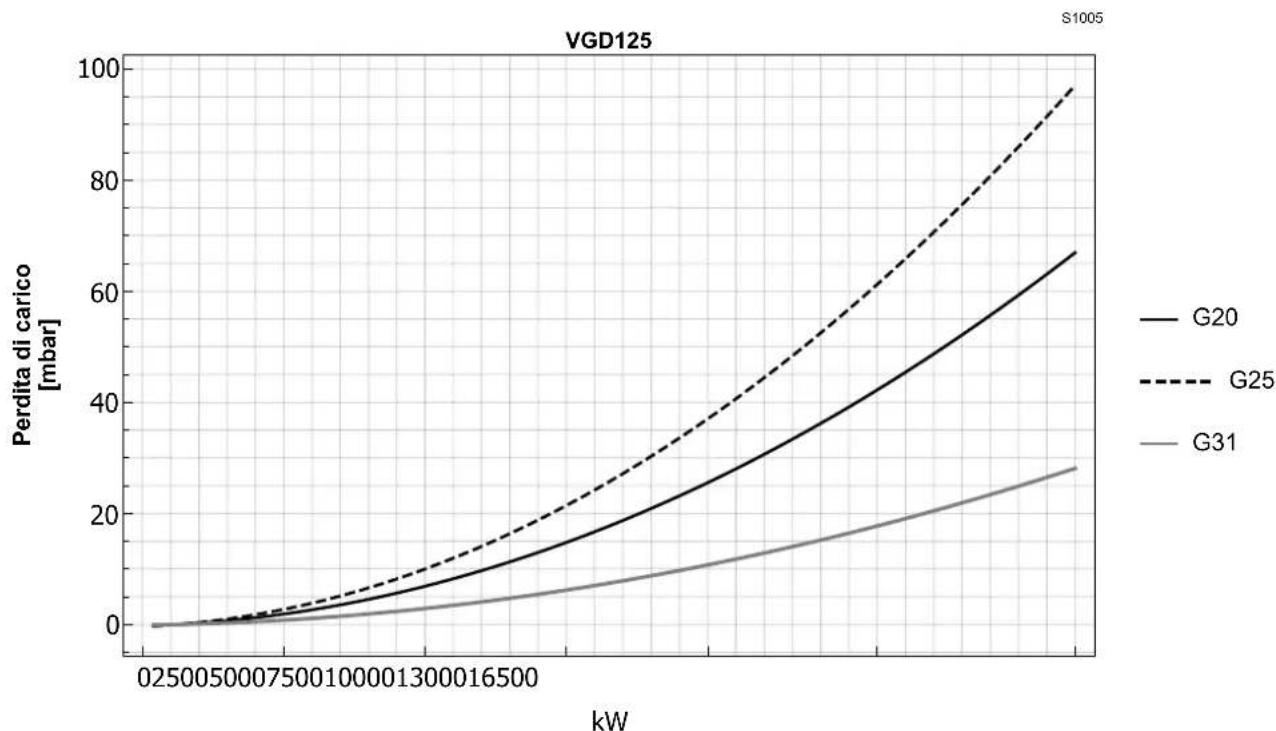

5.2 Perdita di carico

La pressione minima necessaria in rete si ottiene sommando a quella ricavata dal diagramma, le perdite di carico del bruciatore (vedere manuale del bruciatore), e la controspressione della camera di combustione (vedere manuale del generatore di calore).

Fig. 5

Fig. 6

Fig. 7

Fig. 8

Fig. 9

6 Manutenzione

6.1 Note sulla sicurezza per la manutenzione

La manutenzione periodica è essenziale per il buon funzionamento, la sicurezza, il rendimento e la durata della rampa gas. Essa consente di ridurre i consumi, le emissioni inquinanti e di mantenere il prodotto affidabile nel tempo.

Gli interventi di manutenzione e la taratura devono essere effettuali esclusivamente da personaleabilitato ed autorizzato, secondo quando riportato nel presente manuale ed in conformità alle norme e disposizioni di legge vigenti.

Prima di effettuare qualiasi operazione di manutenzione, pulizia o controlo:

Togliere l'alimentazione elettrica, agenda sull'interruttore generale dell'impiano.

Chiudere il rubinetto di intercettazione del combustibile.

Attendere il completo raffreddamento dei componenti a fatto con fonti di calore.

6.2 Programma di manutenzione

6.2.1 Freqenza della manutenzione

L'impianto di combustione a gas va fatto controllare almeno una volta all'anno da un incaricato della Ditta Costrutrice o da altri tecnico specializzato.

6.2.2 Controllo e pulizia

L'operaatore deveutilizzare l'attrezzzatura necessaria nello svolgimento dell'attività di manutenzione.

6.2.3 Manutenzione filtro

L'elemento filtrante cui siere sostituito rimuovendo il coperchio superiore del fatto sono aver svitato le viti che lo fissano.

Si raccomanda di eseguire una verifica periodica del suo stato di pulizia, e, in ogni caso, una sua sostituzione almeno una volta all'anno.

In caso di sostituzione frequente del filtrò è consigliato sostituire le viti di fissaggio.
