Cube 1512 - Sistema hi-fi Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sistema hi-fi attivo con subwoofer e diffusori passivi
Marca	Auna
Modello	Cube 1512
Alimentazione	230 V~ 50 Hz
Consumo	1200 W max
Subwoofer attivo	38 cm (15 pollici)
Potenza di uscita subwoofer	300 W RMS, 600 W di picco
Diffusori passivi (x2)	30 cm (12 pollici) ciascuno
Potenza di uscita diffusori	300 W RMS, 600 W di picco
Impedenza	8 Ω
Risposta in frequenza (subwoofer)	40 Hz - 20 kHz
Risposta in frequenza (diffusori)	30 Hz - 20 kHz
Pressione acustica max	121 dB
Connettività	1 ingresso microfono 6,3 mm, 1 uscita linea 6,3 mm, 1 ingresso linea RCA, 1 uscita linea RCA, 2 ingressi NLS
Dimensioni subwoofer (L x A x P)	49,5 x 60 x 41 cm
Dimensioni diffusore (L x A x P)	41,5 x 60,5 x 34 cm
Dimensioni treppiede per diffusore (L x A x P)	77 x 126-190 x 70 cm
Peso totale	36 kg
Regolazioni	Volume microfono, eco microfono, alti, bassi, subwoofer, volume principale
Sicurezza	Non aprire, evitare acqua/oggetti metallici, utilizzare presa con messa a terra 10-16 A
Manutenzione	Pulire con un panno asciutto, non usare prodotti chimici

Domande frequenti - Cube 1512 Auna

Cosa fare se appare un odore al primo collegamento?

È normale durante il primo utilizzo e scompare dopo pochi istanti. Assicurarsi che l'apparecchio sia ben ventilato.

Posso utilizzare l'apparecchio all'esterno o in una stanza umida?

No, per evitare rischi di incendio e scosse elettriche, non esporre l'apparecchio a pioggia, umidità o stanze umide.

Come collegare un microfono?

Collegare il microfono all'ingresso microfono 6,3 mm situato sul retro dell'apparecchio. Utilizzare le regolazioni Volume microfono e Eco microfono per regolare il suono.

Che tipo di presa di corrente devo utilizzare?

Utilizzare una presa con messa a terra (220-240 V~ / 50 Hz) protetta da un fusibile da 10-16 A.

Come pulire l'apparecchio?

Pulire solo con un panno asciutto. Non utilizzare prodotti chimici, spray o detergenti per interruttori.

Cosa fare se l'apparecchio è caduto o danneggiato?

Non collegarlo né accenderlo. Farlo verificare da un tecnico qualificato prima dell'uso.

Posso collegare diffusori aggiuntivi?

L'apparecchio è previsto per due diffusori passivi collegati alle uscite satellite. Non superare la potenza e l'impedenza indicate (8 Ω).

Come regolare il suono?

Utilizzare i potenziometri sul retro: Alti, Bassi, Sub. Volume (volume del subwoofer) e Volume principale.

Cosa fare in caso di assenza prolungata?

Scollegare l'apparecchio dalla rete. Se non lo si utilizza per diversi mesi, ricaricare la batteria (se presente) ogni 3 mesi.

Dove posso trovare pezzi di ricambio?

Utilizzare solo parti originali. Contattare il rivenditore o un servizio autorizzato per qualsiasi riparazione.

MANUALE UTENTE Cube 1512 Auna

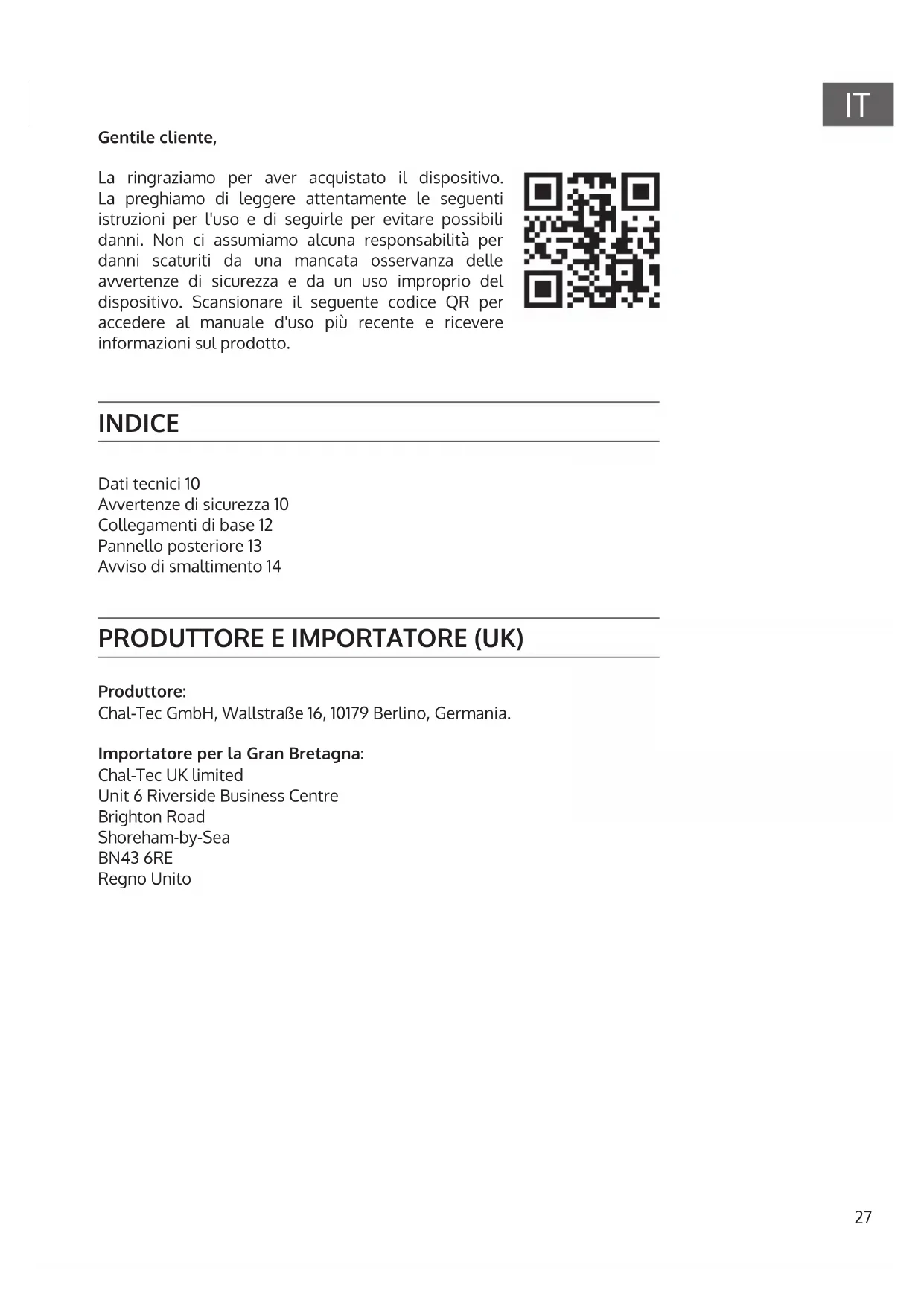

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservanza delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto.

INDICE

Dati tecnici 10

Avverenze di sicurezza 10

Collegamenti di base 12

Pannello posteriore 13

Avviso di smaltimento 14

Importatore per la Gran Bretagna:

Chal-Tec UK Limited

Numero articolo 10032277	10032278
Nome articolo Cube 1512 Cube 1812
Alimentazione 230 V~ 50 Hz
Potenza assorbita 1200 W max 1600 W max
Impedenza 8 Ω
Subwoofer attivo 38 cm (15") 46 cm (18")
Potenza di uscita 300 W 500 W
Potenza di picco 600 W 1000 W
Risposta in frequenza 40 Hz - 20 kHz
Collegamenti	1 x ingressso microfono da 6,3 mm, 1 x ingressso Line da 6,3 mm, 1 x Line-IN RCA, 1 x Line-Out RCA, 2 x ingressi NLS
Altoparlante passivo (2x)	30 cm (12")
Potenza di uscita	300 W
Potenza di picco	600 W
Risposta in frequenza 30 Hz - 20 kHz
Livello pressione sonora 1 W / 1 m 92 (± 2 dB)
Livello pressione sonora max.	121 dB
Dimensioni -subwoofer -altoparlante -stativo per altoparlanti	(L x A x P, appross.) 49,5 x 60 x 41 cm 41,5 x 60,5 x 34 cm 77 x 126-190 x 70 cm	(L x A x P, appross.) 55 x 60 x 41 cm 41,5 x 60,5 x 34 cm 77 x 126-190 x 70 cm
Peso	36 kg 37,5 kg

AVVERTENZE DI SICUREZZA

Rivolgersi a un tecnico prima di usare il dispositorio. Quando si accende il prodotto per la prima volta, si potrebbe sentire uno strano odore. Ciò è del tutto normale e scompare dopo un po'.
Il dispositorio contiene conduttori di corrente. Per quello motivo NON

aprire l'alloggiamento.

IT

• Non sistemare oggetti metallici sul disposativo e non versarvi sopra liquidi, perché ciò potrebbe causare scosse elettriche e malfunzionamenti.
• Non posizionare il dispositivo vicino a fonti di calorie come caloriferi ecc. e su una superficie che vibra. Non copire le feritoie di ventilazione.
• Il disposativo non è adatto a essere usato in continuazione.
• Prestare attenzione al cavo d'alimentazione e non danneggiarlo. Un cavo d'alimentazione danneggiato cui possare scosse elettriche e malfunzionamenti.
• Tenere il cavo d'alimentazione alla spina quando lo si stacca alla presa.
• Non insere o disinserire il dispositivo con le mani bagnate.
• Se la spina e/o il cavo d'alimentazione sono danneggiati, devono essere sostituiti da un technician qualificato.
• Se il dispositorio è talmente danneggiato che le parti interne sono visibili, NON inseire la spina nella presa e NON accenderlo. Rivolgersi al proprio fornitore. NON collegare il dispositorio con un reostato o un variatore.
• Per evitare il rischio di incendi e scosse, non esporre il dispositivo a pioggia e umidità.
• Le riparazioni devono essere eseguite soltanto da un technique qualificato.
• Collegare il disposativo con una presa di corrente a terra (220-240 V ac / 50 HZ) protetta da un fusibile da 10-16 A.
• Staccare la spina alla presa durante un temporale o se il dispositorio non verrà usato per un lungo periodo di tempo. La regola è: staccare la spina alla presa quando non si usa il dispositorio.
• Se il prodotto non è stato usato per un certo periodo di tempo, cui formarsi della condensa. Lasciare che il dispositivo raggiunga la temperature ambiente prima di accenderlo. Non uso in locali umidi o all'aperto.
• Per evitare incidenti in luoghi affollati, seguire le linee guida applicabili e le istruzioni.
• Non accendere e spegnere ripeturamente il dispositivo, dato che ciò abbrevvia la sua durata.
• Tenere il dispositorio lontano alla portata dei bambini e non lasciarlo incustodito.
• Non usare spray detergenti per pulire gli interrupttori. I loro residui causano depositi di polvere e grasso. In caso di malfunzionamenti rivolgersi sempre a un technician specializzato.
  Non forzare i comandi.
• Il dispositorio contiene delle casse acustiche interne che possono causare campi magnetici. Tenere il dispositorio ad almeno 60 cm di distance dal computer o alla TV.
• Il disposativo contiene una batteria ricaricabile al piombo integrata. Ricaricarla agli 3 mesi se non si intende usare il disposativo per un lungo periodo, altri si danneggia.
• Se la batteria è danneggiata va sostituita con una con le stesse caratteristiche e smaltita in modo ecocompatibile.

PANNELLO POSTERIORE

1 Controllo eco microfono
2 Volume microfono
3 Controllo toni alto
4 Controllo bassi
5 Volume sub.
6 Volume master
7 Ingresso microfono
8 INGRESSO Line
9 INGRESSO Aux
10 USCITA Aux
11 Uscite diffusori satellite

Se nel vostro paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire quello prodotto nei rifiuti casalinghi. Il dispositorio deve inceve essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequences negative. Informazioni riguardanti il riciclaggio e lo smaltimento di quello prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
