Tipo di prodotto	Stazione di gonfiaggio e controllo pressione pneumatici
Marca	Kärcher
Modello	AT Fp
Utilizzo	Professionale, in self-service o in stazione
Alimentazione elettrica	230 V / 50 Hz / 1 fase
Potenza collegata	450 W
Tipo di protezione	IP44
Portata d'aria compressa	100 L/min
Pressione di esercizio	da 0,1 a 0,8 MPa
Dimensioni (L × l × h)	423 × 423 × 1550 mm
Peso	55 kg
Temperatura di funzionamento con protezione antigelo	da -10 °C a +40 °C
Temperatura di funzionamento senza protezione antigelo	da +5 °C a +40 °C
Umidità dell'aria ammissibile	dal 10 all'80%
Livello di pressione acustica LpA	< 70 dB(A)
Livello di potenza acustica LWA	76,8 dB(A) (con incertezza Kwa=4 dB(A))
Funzioni principali	Gonfiaggio, controllo pressione, modalità pneumatico forato, arresto di emergenza
Sistema di pagamento	Moneta (accetta 50 centesimi €, 50 pence, 1 franco svizzero, 1 zloty, 5 corone norvegesi)
Temporizzazione regolabile	da 30 secondi a 7 minuti
Display	Schermo digitale per la pressione impostata e la pressione reale
Protezione antigelo	Riscaldamento integrato (interruttore dedicato, funzionamento continuo)
Manutenzione ordinaria	Scarico quotidiano del condensato, pulizia settimanale
Manutenzione periodica	Taratura ogni 2 anni (modelli AT-C / AT-C Fp)
Sicurezza	Pulsante STOP, protezione da sovraccarichi, blocco porta
Accessori e ricambi	Boccole del gonfiatore, tubi flessibili, riduttore di pressione (solo originali Kärcher)
Garanzia	Secondo le condizioni del paese, difetti di materiale o fabbricazione

Domande frequenti - AT Fp Kärcher

Come verificare la pressione dei pneumatici con l'AT Fp?

Inserire una moneta, impostare la pressione desiderata con i tasti +/- sul display, applicare l'innesto sulla valvola. Attendere il segnale acustico, quindi rimuovere l'innesto.

Cosa fare in caso di pneumatico a terra?

Inserire una moneta, impostare la pressione, applicare l'innesto, quindi premere il pulsante « Pneumatico forato ». Attendere il segnale acustico.

Come attivare la protezione antigelo?

Se la temperatura scende sotto +5 °C, posizionare l'interruttore di protezione antigelo su « ON ». Anche l'interruttore principale deve essere su ON.

Cosa significa il codice errore ER1?

ER1 indica una misurazione della pressione instabile a causa di un innesto o tubo flessibile difettoso. Sostituire l'innesto o il tubo flessibile.

Come scaricare il condensato?

Aprire il coperchio inferiore, posizionare un contenitore sotto la valvola di scarico, aprire lentamente la valvola. Non dirigere mai il getto verso persone o l'apparecchio.

Qual è la frequenza di taratura richiesta?

Per i modelli AT-C e AT-C Fp, la taratura deve essere eseguita dopo l'installazione, quindi ogni 2 anni da un ufficio autorizzato.

Posso utilizzare pezzi non Kärcher?

No, utilizzare esclusivamente accessori e ricambi originali Kärcher per garantire sicurezza e corretto funzionamento.

Come pulire l'apparecchio?

Pulire l'esterno ogni settimana con un panno morbido. Controllare quotidianamente lo stato dell'innesto e dei tubi flessibili.

Cosa fare se l'apparecchio non si avvia?

Verificare l'alimentazione elettrica, l'interruttore principale su ON e contattare il servizio post-vendita se il problema persiste.

Come svuotare il cassetto delle monete?

Aprire lo sportello, rimuovere il cassetto situato all'interno e svuotarlo. Quindi riposizionarlo.

MANUALE UTENTE AT Fp Kärcher

Avvertenze generali 13

Tutela dell'ambiente 13

Accessori ericambi. 13

Avverenze di sicurezza 13

Messa in funzione. 13

Uso 13

Impostazioni 14

Antigelo. 15

Messa fuori servizio 15

Cura e manutenzione 15

Trasporto. 15

Stoccaggio 15

Guida alla risoluzione dei guasti 15

Garanzia 16

Dati tecnici 16

Dichiarazione di conformità UE. 16

Avvertenze generali

Prima diutilizzare l'apparecchio per la prima volta,leggere le presenti istruzioni per I'uso

originali e il capitolo sulle avventenze di sicurezza, Agire secondo quantoindicato nelle istruzioni.

Conservare le presenti istruzioni per consul-. tarle in un secondo tempo o per conse-gnarle a successivi proprietari.

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, stimulatori oppure olio che, se usati o litti scorrettamente, possono costituire potenziale pericolo per la salute umana r'ambiente. Questi componenti sono via necessari per un corretto funzionato dell'apparechio. Gli apparecchi rassegnati con questo simbolo non deo essere smaltiti con i rifuiati domestici.

Avvertenze sulle componenti containe (REACH)

Informazioni aggiornate sulle componenti contenate sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori ericambi

Utilizzato solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Avvertenze di sicurezza

Livelli di pericolo

PERICOLO

• Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVVERTIMENO

• Indica una probabile situazione pericolosa che potrebbe determinare lesioni grivi o la morte.

△PRUDENZA

• Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

• Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Generale

Per evitare pericoli per le persona, gli animali e le cose, leggere la segunte documentazione prima di mettere in funzione l'apparecchio e rispetto:

• le istruzioni per l'uso
• tutte le istruzioni per la sicurezza
• le relative prescrizioni nazionali del legislatore

Nel funzionamento self-service, l'operaatore deve assicurarsi che gli utenti siano informati mediate segnali chiaramente visibili su:

• possibili pericoli
  dispositivi di sicurezza
• l'utilizzo dell'apparecchio.

Funzionamento

△AVVERTIMENO

• Questo apparecchio può essere usato da bambini con essere inferioreagli 8 anni, da persone con limitate capacità fisiche, sensoriali o mentali e da persona che abbiano poca esperienza e/o conoscenza dell'apparecchio, solo sequeste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l'apparecchio e se hanno compreso i pericoli derivanti dall'uso.
• Ai bambini non è consentito gliacare con l'apparecchio.
• La pulitura e la manutenzione da parte dell'utente non devono essere eseguite dai bambini sulla sorvegianza.
• Mantenere sempre l'area intorno al dispositivo pulita e priva di olio e grasso.

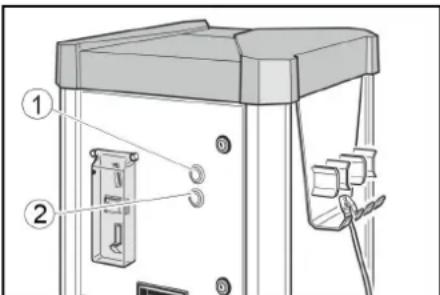

Comportamento in caso di pericolo

1. In caso di emergenza, premere il tasto STOP.

①Tasto "STOP"
②Tasto "START", solo per AT-C e AT-C Fp

Simboli riportati sull'apparecchio

PERICOLO

Pericolo causato da tensione

elettrica.

Non apriere i coperchi contrassegnati in quosto modo.

△AVVERTIMENTO

Pericolo di scottature a causa delle superfici calde.

Non toccare i componenti con questo simbolo.

Impiego conforme alla destinazione

L'apparecchio serve per regolare la pres-. sione degli pneumatici di automezzi pom-. pando o scaricando la pressione.

É viétato'utilizzare l'apparecchio in aree potenzialmente a rischio di esplsoione.

Durante l'esercizio, lo sportello deve essere chiuso e la copertura deve essere montata.

Questo appearecchio è destinato all'uso commerciale.

Obbligo di taratura

Ilsystemadi gonfiaggio degli pneumatici delleversionieledispositivoAT-CeAT-C Fp etarato edeveseccererecontrollatodall'ufficio metrico responsabiledopol'installazione esuccessivamenteogni2anni.

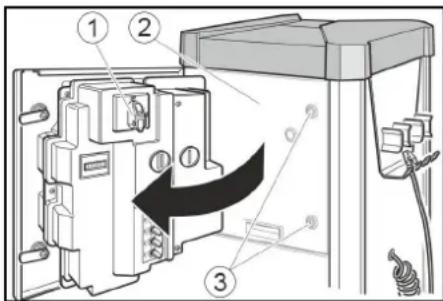

Messa in funzione

1. Accendere l'alimentazione in loco.
2. Apriere le serrature.

Interruttore principale
Sportello
③ Serratura
3. Posizione are l'interruttore principale su "ON". Il pulsante "STOP" lampeggia quando dispositivo è in funzione.
4. Chiudere la porta.

Uso

Esercizio AW, AW Fp

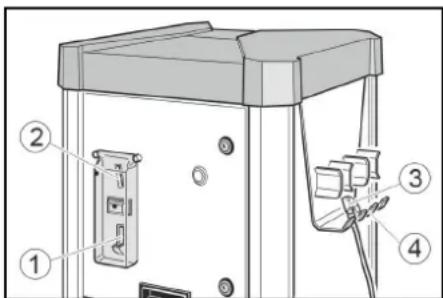

Elementi di comando

(1) Restituzione monete
② Introduzione delle monetete
③ Supporto per tubo flessibile
4Connettore della valvola

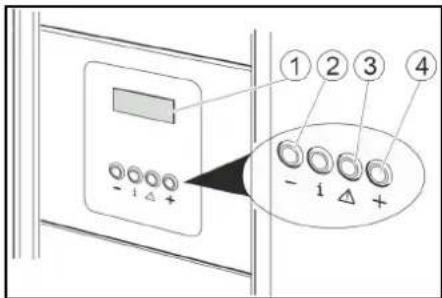

Display
②Tasto -
(3)Tasto pneumatico sgonfio
(4)Tasto +

Controllare la pressione degli pneumatici

1. Inserire una moneta nell'apposita fessura.

1. Regolare la pressione nominale degli pneumatici con i tasti + e - sul display.

1. Fissare il connettore alla valvola dello pneumatico.

1. Attendere finché un segnale acustico non indica il raggiungimento della pressione nominale dello pneumatico.

1. Rimuovere il connettore della valvola.

1. Agganciare il connettore della valvola al portatubo.

Gonfiaggio pneumatici complemente sgonfi

Se lo pneumatico non ha pressione, l'apparecchio potrebbe non rilevare l'inserimento del connettore nella valvola.

1. Inserire una moneteta nell'apposita fessura.

1. Regolare la pressione nominale degli pneumatici con i tasti + e - sul display.

1. Fissare il connettore alla valvola dello pneumatico.

1. Premere il tastingo "pneumatico sgonfio".

2. Attendere finché un segnale acustico non indica il raggiungimento della pressione nominale dello pneumatico.

1. Rimuovere il connettore della valvola.

1. Agganciare il connettore della valvola al portatubo.

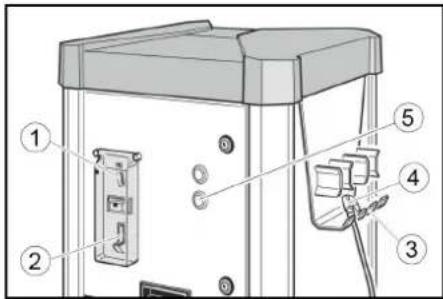

Esercizio AW-C, AW-C Fp Elementi di lavoro

(1)Restituzione monete
(2)Introduzione delle monete
③ Supporto per tubo flessible
(4) Connettore della valvola
⑤Tasto START

①Visualizzazione della pressione nominale
② Visualizzazione della pressione degli pneumatici
(3)Tasto +
4Tasto
(5)Tasto pneumatico sgonfio
6 Senza funzione

Controllare la pressione degli pneumatici

1. Inserire una moneta nell'apposita fessura.

1. Premere il tasting START.

1. Regolare la pressione nominale degli pneumatici con i tasti + e - nella visualizzazione della pressione nominale (display superiore).

1. Fissare il connettore alla valvo la dello pneumatico. La visualizzazione della pressione degli pneumatici (display inferiore) alla pressione degli pneumatici.

1. Attendere finché un segnale acustico non indica il raggiungimento della pressione nominale dello pneumatico.

1. Rimuovere il connettore della valvola.

1. Agganciare il connettore della valvola al portatubo.

Gonfiaggio pneumatici completamente sgonfi

Se lo pneumatico non ha pressione, l'apparecchio potrebbe non rilevare l'inserimento del connettore nella valvola.

1. Inserire una moneteta nell'apposita fessura.
2. Premere il tasting START.

1. Regolare la pressione nominale degli pneumatici con i tasti + e - nella visualizzazione della pressione nominale (display superiore).
2. Fissare il connettore alla valvo
   la dello pneumatico.
   La visualizzazione della pressione degli pneumatici (display inferiore) alla pressione degli pneumatici.
3. Premere il tasting "pneumatico sgonfio".
4. Attendere finché un segnale acustico non indica il raggiungimento della pressione nominale dello pneumatico.
5. Rimuovere il connettore della valvola.
6. Agganciare il connettore della valvola al portatubo.

Impostazioni

Impostazione del tempo di esecuzione

Nota

Il tempo di esecuzione regolabile vale per l'introduzione di una delle seguenti monete:

50 centesimi di Euro
50 pence inglesi
1 francosvizzero
1 zloty polacco
5 corone norvegesi

Altre monetete possono essere impostate dal servizio di assistenza clienti.

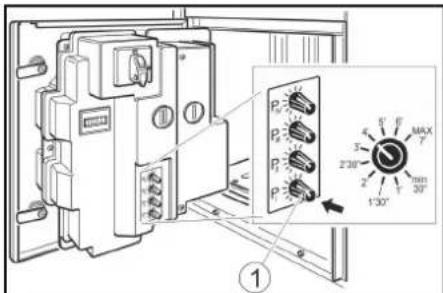

1. Impostare il tempo di esecuzione con la manopola P I.

Possible gamma di regolazione da 30 secondi a 7 minuti.

1Manopola P I

Nota

Le manopole P II, P III e P IV non hanno funzioni.

Antigelo

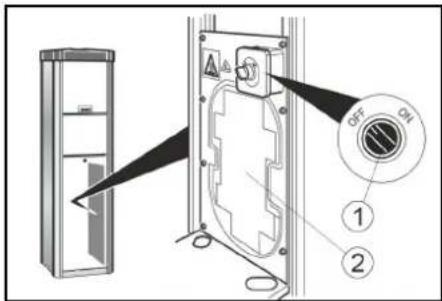

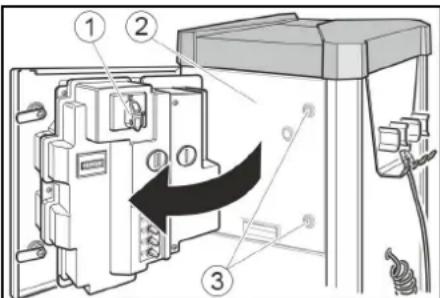

Apparecchio con protezione antigelo

1. In caso di temperature inferiori a +5^ , ruotare il tasto di protezione antigelo su "ON".

①Interruttore antigelo

②Resistenza antigelo

ATTENZIONE

Pericolo di danneggiamento

La protezione antigelo è attiva solo quandoanche l'interruttore principale è posizionato su "ON".

Quando si attiva la protezione antigelo, controllare se l'interruttore principale e in posizione "ON".

Nota

La resistenza antigelo non è controllata da un termostato. Ad apparecchio acceso, il riscaldamento è sempre in funzione.

Apparecchioenza protezione antigelo

Per gli appearecchi nella protezione antigello, in caso di pericolò di gelo occorre effettuare una "messa fuori servizio".

Messa fuori servizio

1. Scaricare la condensa nel serbatoio dell'aria compressa (vedere "Lavori di manutenzione").
2. Posizionare l'interruttore principale su "OFF".

Cura e manutenzione

Ogni giorno

1. Svuotare la cassetta delle monetete (vedere "Lavori di manutenzione").
2. Verificare le condizioni generali del dispositivo.
3. Verificare lo stato del connettore della valvola.
4. Controllare lo stato del flessibile.
5. Apriré la copertura inferiore e verificare lo stato del compressore.
6. Far sostituire i componenti danneggiati.

Ogni settimana

1. Pulire l'esterno del dispositivo.
2. Scaricare la condensa nel serbatoio dell'aria compressa (vedere "Lavori di manutenzione").

Manutenzione ogni 2 anni

Solo per AT-C, AT-C Fp
1. Far tarare il misuratore di pressione del gonfiatore per pneumatici dall'ufficio metrico.

Lavori di manutenzione

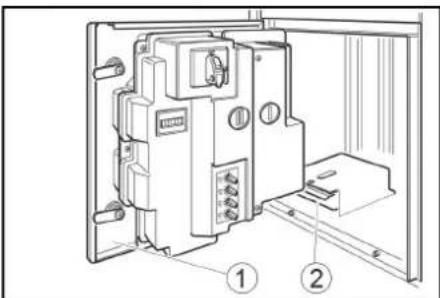

Svuotamento della cassetta delle monete

1. Aprire lo sportello.

(1)Sportello
Cassetta delle monete
2. Estrarre e svuotare la cassetta delle monete.

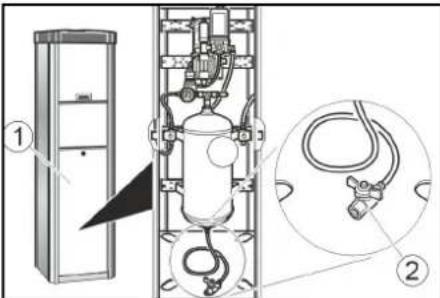

Scaricare la condensa

1. Rimozione della copertura.

Copertura
(2)Valvola di scarico condensa
2. Tenere la valvola di scarico della condensa su un tino o un recipiente di raccolta.

△AVVERTIMENO

Pericolo di lesioni e danneggiamento Il getto d'acqua che fuoriesce alla valvola di scarico condensa cui causare lesioni o danni.

Non pumentare mai la valvola di scarico condensa su persone, animali, dispositivo o componenti elettrici.

1. Aprière lentamente la valvola di scarico condensa e scaricare la condensa.
2. Chiudere la valvola di scarico condensa.
3. Applicare la copertura.

Trasporto

△PRUDENZA

Pericolo di lesions e danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Stoccaggio

△PRUDENZA

Pericolo di lesioni e di danneggiamento Nello stoccaggio, osservare il peso dell'apparecchio.

Guida alla risoluzione dei

guasti

PERICOLO

Pericolo di scossa elettrica.

Prima di lavorare sul dispositivo, posizionare l'interruttore principale su "OFF" e scollegare l'alimentazione in loco.

L'apparecchio non funziona

• Verificare l'alimentazione sul posto.
• Posizionare l'interruttore principale su "ON".
• Contattare il servizio di assistenza clienti.

L'apparecchio non si avvia dopo aver collegato il connettore della valvola allo pneumatico.

• Verificare che il connettore della valvolasia inserto correttamente.
• Controllare lo stato del tubo flessibile e del connettore della valvola.
• Premere il tasto "pneumatico sgonfio". Aria compressa assente
• Tirare verso l'alto il pulsante di accensione del compressore.

Tastodiaccensionedecompressore

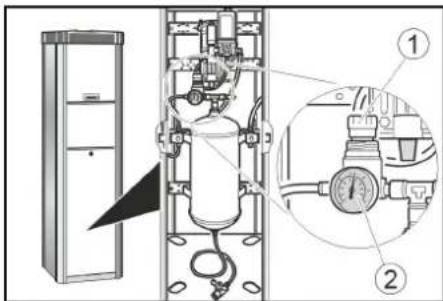

La pressione dell'aria è troppo Bassa

• Il compressore è surriscaldato: attendere che il compressore si sua raffreddato.
• Controllare la pressione sul manometro. Se necessario, regolare nuovamente il riduttore di pressione.

1Ridutto di pressione
②Manometro

Difetti con visualizzazione nel display

Errone Causa Correzione
ER1 Misurazione instabile della	pressione da parte del connettore della valvola o del flessibile difettosi	Sostituire il connettore della valvola.Sostituire il flessibile.
ER2, ER7 La pressione dell'aria	è troppo Bassa.Misurazione instabile della pressione da parte del connettore della valvola o del flessibile difettosi.	Controllare la pressione dell'aria sul manometro, all'occorrenza regolare il riduttore di pressione.Sostituire il connettore della valvola.Sostituire il flessibile.
ER3	La pressione dell'aria è troppo Bassa.	Controllare la pressione sul manometro, all'occorrenza regolare il riduttore di pressione.
ER4	La pressione dell'aria è troppo alta.	Controllare la pressione sul manometro, all'occorrenza regolare il riduttore di pressione.
ER5	L'alimentazione di tensione è difettosa.	Contattare il servizio di assistenza clienti.
ER6, ER8, ER9, ERU, ERB	Malfunzionamento dell'elettronica.	Contattare il servizio di assistenza clienti.
ERP	Il connettore della valvola si è allentato durante il gonfiaggio.La pressione dell'aria non è stabile.	Verificare che il connettore della valvola sia inserito correttamente.Controllare la pressione sul manometro, all'occorrenza regolare il riduttore di pressione.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitoamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dati tecnici

Collegamento elettrico
Tensione di rete	V	230
Fase	~	1
Frequenza	Hz	50
Potenza assorbita alla rete	W	450
Grado di protezione		IP44
aria compressa
Portata	l/min	100
Pressione	MPa	0,1...0,8

Condizioni ambientali
Temperatura con prote- ℃ -10...+40 zione antigelo
Temperatura alla pro- ℃ +5...+40 tezione antigelo
Umidità dell'aria	% 10...80

Emissione sonora
Livello di pressione acu- stica LpA	dB(A)	<70
Livello di potenza acu- stica LWA + incertezza KWA	dB(A)	76,8
Livello di potenza acu- stica LWA + incertezza KWA	dB(A)	4

Dimensioni e pesi
Peso	kg	55
Lunghezza	mm	423
Larghezza	mm	423

Altezza mm 1550

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in consequence della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchinaenza il nostro consenso, la presente dichiarazione perde agli validità. Prodotto: Gonfiatore per pneumatici Tipo: AT, AT Fp, AT -C, AT -C Fp

Direttive UE pertinenti

2006/42/CE

2014/35/UE

2014/30/UE

Responsabile della documentazione: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Italia

Tel. [phone]

Fax [phone]

C.F./R.I./P.IVA/V.A.T.: IT 02469390047

Cap. Soc. € 255.000 - REA CN-178422

CCIAA

[e-mail]

PEC: [e-mail]

www.mtmhydro.it

Cherasco, 01/09/2018

Inhoud

Mny ayyicE kaveva stoixio uanto ouBoAo.

PpoBaeTnXpHon

H oukeun xpnoueui yia tn pubmion tns
Tneons twv eaoikwTwv autokivntuv ME
bioxteuon n apaipeon TNIIEOeou aepa.
Aayopeetai n aeitoupyia oe TEPIOXc,
OTOU uipotatai kivouoc ekpnncs.
Kata tn aeitoupyia n npota TpETei va evai
kaiotn kai to kalua ma tottoeTnevo.
H oukeun autn eivai katalnnyia
ETayveaatikxpon.

Aattn gn

To ouotnua Tnpwong Eaaotikwv Tuv ekooewv ouokeunc AT-C kai AT-C Fp Baovopeitai kii pntei va eEyxetai ato apodio ypaepio Baoovopnanos tyn Evkataaon kai otn ouvexia ka2 xpvia.

Evapxn xprns

1. EvépyoTOnIaTe To TpoPpOδOTIKó EITI TToTou.
   2.AvoiE TIC KAEIDaipieC.
