MANUALE UTENTE DR 880 ALBRECHT

Manuale dell'utente Italiano

1. Indice

1. Indice....44
2. Informazioni prima dell'utilizzo....45
3. Lingua....45
4. Contenuto della confezione....46
5. Panoramica di DR 880 ....46

5.1 Pannello anteriore....46
5.2 Pannello posteriore 47
5.3 Telecomando....48

1. Modalità DAB/DAB+....48

6.1 Scansione delle stazioni .... 48
6.2 Selezione delle stazioni 49
6.3 Preimpostazione di una stazione 49
6.4 Richiamo di una preimpostazione.... 49
6.5 Sintonizzazione manuale 49
6.6 Informazioni display DAB....49
6.7 Controllo di gamma dinamica (DRC) 50
6.8 Ordine stazioni....50

1. Modalità Radio FM ....50

7.1 Selezione delle stazioni .... 50
7.2 Preimpostazione di una stazione 51
7.3 Richiamo di una preimpostazione....51
7.4 Informazioni display FM 51
7.5 Impostazioni audio FM....51

1. Modalità Aux in ....52
2. Impostazioni di sistema....52

9.1 Equalizzatore 52
9.2 Retroilluminazione 52
9.3 Configurazione Ora/Data 52
9.4 Sveglia 52
9.5 Spegnimento (Timer) 53
9.6 Ripristino impostazioni fabbrica 53
9.7 Informazioni 53
9.8 Lingua 53

1. Risoluzione dei problemi ....54
2. Informazioni smaltimento e garanzia....55

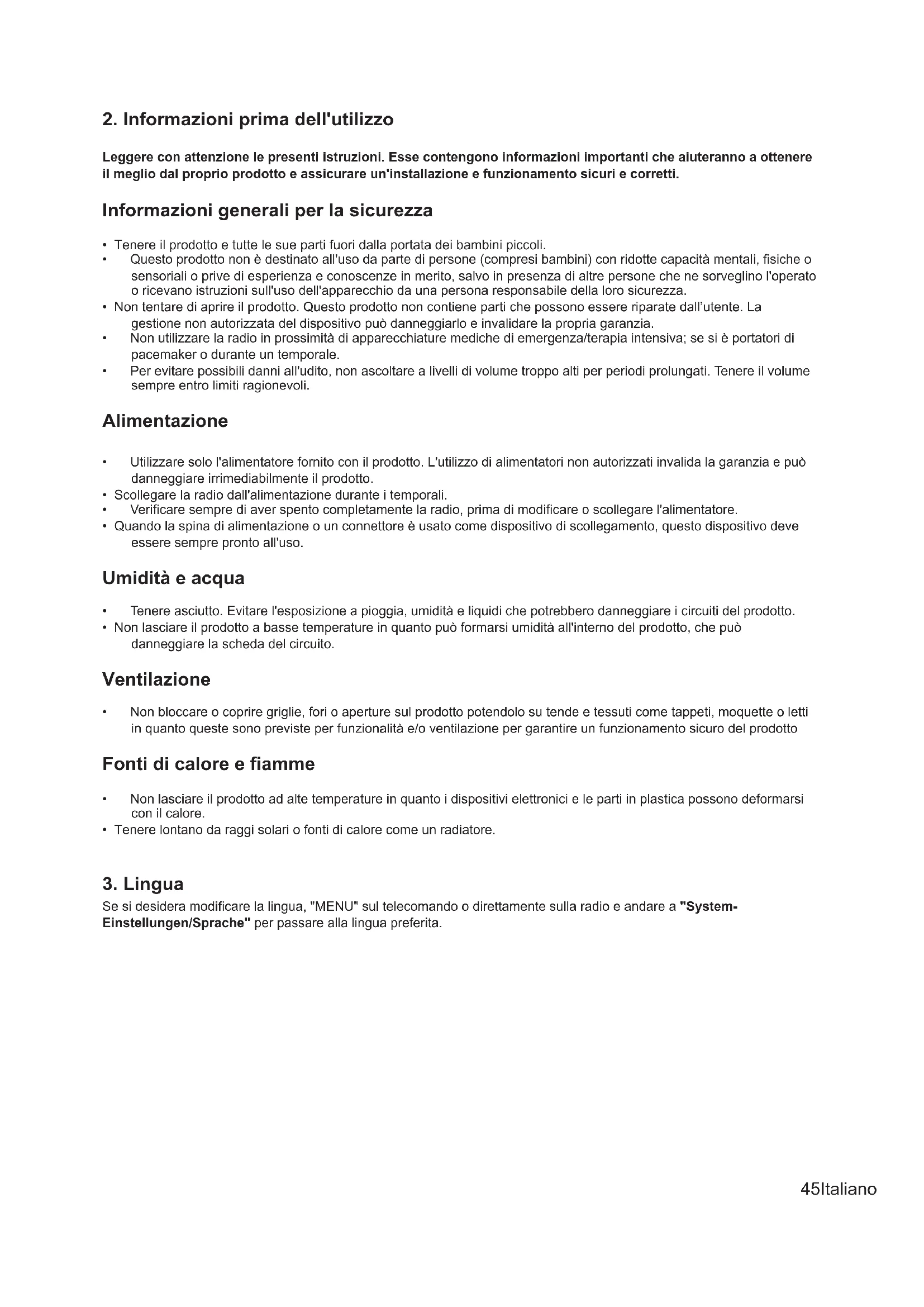

2. Informazioni prima dell'utilizzo

Leggere con attenzione le presenti istruzioni. Esse contengono informazioni importanti che aiuteranno a ottenere il meglio dal proprio prodotto e assicurare un'installazione e funzionamento sicuri e corretti.

Informazioni generali per la sicurezza

• Tenere il prodotto e tutte le sue parti fuori dalla portata dei bambini piccoli.
• Questo prodotto non è destinato all'uso da parte di persone (compresi bambini) con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, salvo in presenza di altre persone che ne sorvegli no l'operato o ricevano istruzioni sull'uso dell'apparecchio da una persona responsabile della loro sicurezza.
• Non tentare di aprire il prodotto. Questo prodotto non contiene parti che possono essere riparate dall'utente. La gestione non autorizzata del dispositivo può danneggiarlo e invalidare la propria garanzia.
• Non utilizzare la radio in prossimità di apparecchiature mediche di emergenza/terapia intensiva; se si è portatori di pacemaker o durante un temporale.
• Per evitare possibili danni all'udito, non ascoltare a livelli di volume troppo alti per periodi prolungati. Tenere il volume sempre entro limiti ragionevoli.

Alimentazione

• Utilizzare solo l'alimentatore fornito con il prodotto. L'utilizzo di alimentatori non autorizzati invalida la garanzia e può danneggiare irrimediabilmente il prodotto.
• Scollegare la radio dall'alimentazione durante i temporali.
  • Verificare sempre di aver spento completamente la radio, prima di modificare o scollegare l'alimentatore.
• Quando la spina di alimentazione o un connettore è usato come dispositivo di scollegamento, questo dispositivo deve essere sempre pronto all'uso.

Umidità e acqua

• Tenere asciutto. Evitare l'esposizione a pioggia, umidità e liquidi che potrebbero danneggiare i circuiti del prodotto.
• Non lasciare il prodotto a basse temperature in quanto può formarsi umidità all'interno del prodotto, che può danneggiare la scheda del circuito.

Ventilazione

• Non bloccare o coprire griglie, fori o aperture sul prodotto potendolo su tende e tessuti come tappeti, moquette o letti in quanto queste sono previste per funzionalità e/o ventilazione per garantire un funzionamento sicuro del prodotto

Fonti di calore e fiamme

• Non lasciare il prodotto ad alte temperature in quanto i dispositivi elettronici e le parti in plastica possono deformarsi con il calore.
• Tenere lontano da raggi solari o fonti di calore come un radiatore.

3. Lingua

Se si desidera modificare la lingua, "MENU" sul telecomando o direttamente sulla radio e andare a "System-Einstellungen/Sprache" per passare alla lingua preferita.

4. Contenuto della confezione

Assicurarsi che il contenuto seguente sia incluso nella confezione:

1. DR 880 Radio
2. Alimentatore
3. Telecomando
4. Manuale utente DR 880

5. Panoramica di DR 880

Prendersi del tempo per familiarizzare con le sue funzionalità.

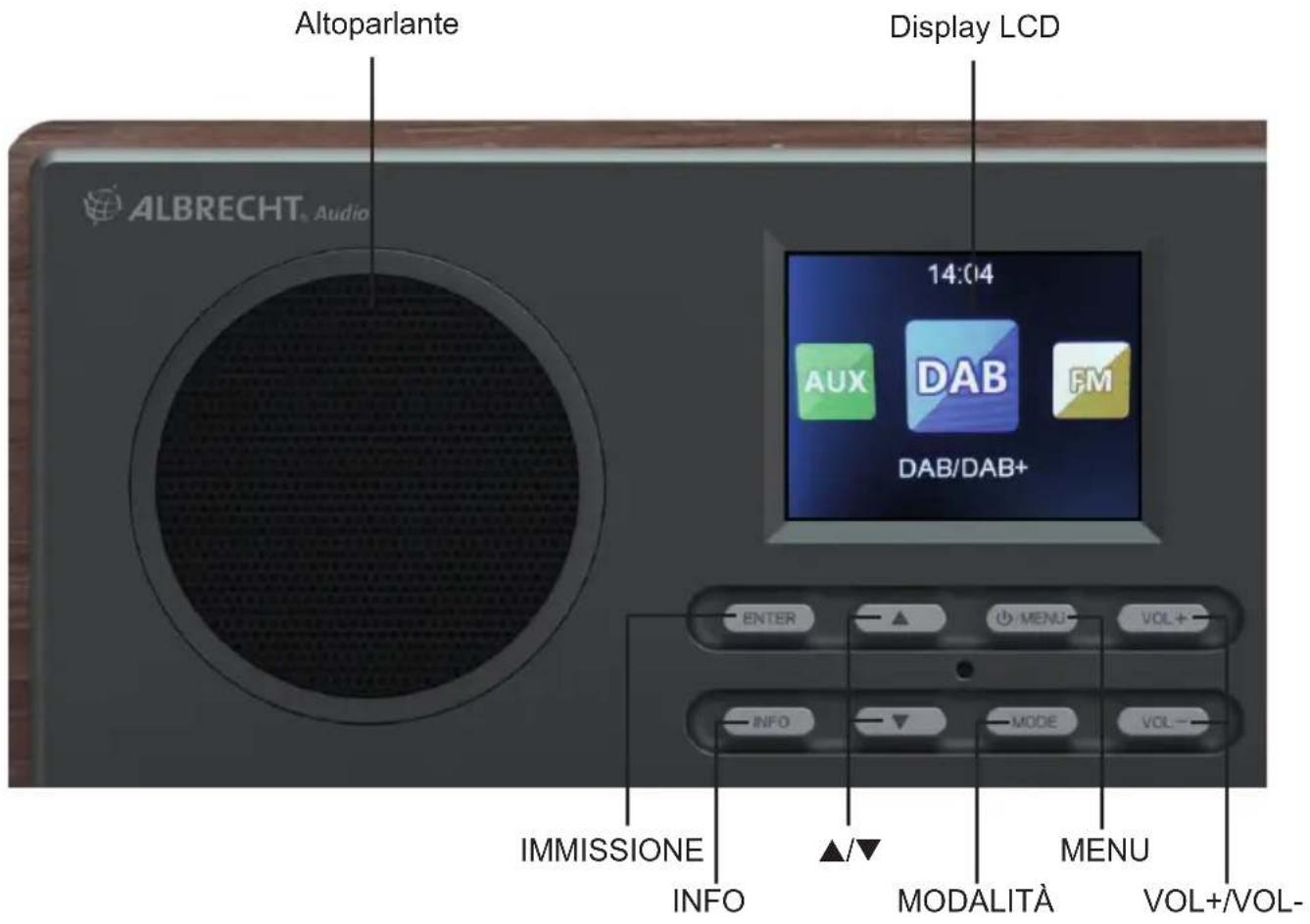

5.1 Pannello anteriore

Altoparlante Display LCD ALBRECHT, Audio 14:04 AUX DAB FM DAB/DAB+ ENTER ▲ MENU VOL+ INFO ▼ MODE VOL- IMMISSIONE ▲/▼ INFO MODALITA MENU VOL+/VOL-

: Pressione prolungata per accendere/spegnere la radio (in modalità standby: che mostra l'orologio e la data)

MENU: Pressione breve per tornare al menu principale o al menu precedente

▼: Scorrere verso il basso

▲: Scorrere verso l'alto

ENTER: (OK) Per confermare la propria selezione di un'opzione del menu

VOL+: Aumentare il volume di uscita

VOL-: Abbassare il volume di uscita

INFO: Premere per fermare le informazioni della stazione radio

5.2 Pannello posteriore

ALBRECHT DR 880 DAB/DAB+/FM Radio Power/DC 9V=1.0A Production Lot Alan Electronics GmbH ROHS LIN I-IN 1 2 11 12 1 10 2016 3 2 6 5 4 11 12 1 2 2016 3 6 7 6 5 4 D4-BI 1 2

La DR880 ha i seguenti connettori sul lato posteriore:

1. Line in (AUX)
2. Alimentazione DC-IN

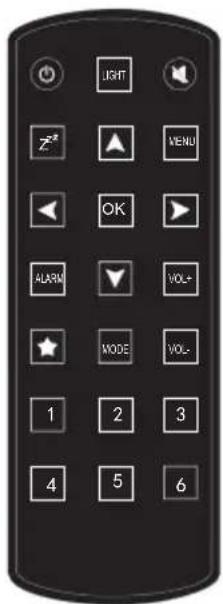

5.3 Telecomando

: Accendere/spegnere la radio (in modalità standby: che mostra l'orologio e la data)

LIGHT: Selezionare il livello di retroilluminazione

: Silenziare l'uscita audio.

Z^Z : Scorciatoia a impostazioni timer di spegnimento

▲: Scorrere verso l'alto, immettere testo

▼: Scorrere verso il basso, immettere testo

◀: Tornare al menu precedente

▶: Confermare la propria selezione di un'opzione e andare al settomenu successivo.

OK: (ENTER) Confermare la propria selezione di un'opzione del menu

ALARM: Scorciatoia alle impostazioni Sveglia 1, Sveglia 2

VOL+: Aumentare l'uscita audio.

VOL-: Abbassare l'uscita audio.

1\~6: Richiamare una stazione radio preimpostata

LIGHT Z# VENU OK ALARM VOL+ MODE VOL- 1 2 3 4 5 6

Batteria: Prima del primo utilizzo del telecomando si deve inserire la batteria al litio CR2025 fornita. Questo tipo di batteria durerà lunghi mesi o anche anni quando usata su base regolare. La batteria deve essere inserita in modo che il segno + sia rivolto verso l'alto.

6. Modalità DAB/DAB+

La modalità DAB radio riceve radio digitale DAB/DAB+ e visualizza informazioni relative a stazione.

Antenna telescopica: assicurarsi che l'antenna sia completamente estesa prima di accendere la radio e tentare di sintonizzare una stazione DAB/FM (si raccomanda una posizione verticale). Ciò assicurerà che sia possibile la potenza di segnale massima quando la radio inizia la scansione. L'estensione dell'antenna assicura anche la migliore qualità del suono possibile.

Per accedere alla modalità DAB, premere MODE > DAB > OK o ENTER

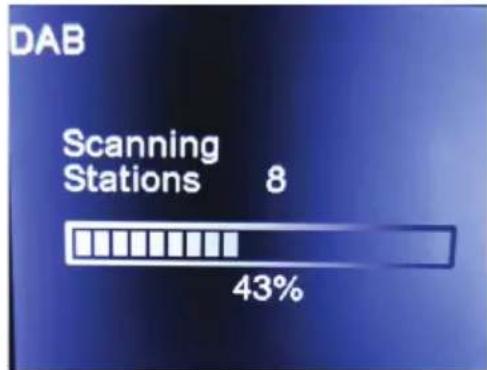

6.1 Scansione delle stazioni

La prima volta che si seleziona la modalità radio DAB, o se l'elenco delle stazioni è vuoto, DR 880 esegue automaticamente una scansione completa per cercare le stazioni disponibili.

Quando la scansione è completa, la radio mostra un elenco delle stazioni disponibili.

In alternativa, premere Menu > Scan > OK

6.2 Selezione delle stazioni

Per modificare una stazione, premere ▼ o ▲ scorrere l'elenco delle stazioni e premere OK per selezionare. Una volta selezionato, la stazione è riprodotta e sullo schermo appaino le informazioni relative alla stazione, brano o show.

6.3 Preimpostazione di una stazione

DR 880 ha 20 memorie per preimpostazione per DAB. Per salvare una stazione DAB, premere e tenere premuto ★ sul telecomando o Menu > Preset store > OK sul dispositivo, e quindi premere ▲/▼ per selezionare la memoria.

6.4 Richiamo di una preimpostazione

Premere 1-6 o ★ul telecomando per richiamare una stazione preferita. È possibile anche selezionare Menu > Preset Recall sulla radio.

6.5 Sintonizzazione manuale

Come il metodo normale di scansione e selezione di stazioni radio da un elenco, è possibile anche sintonizzare manualmente una particolare frequenza/canale. Per sintonizzare manualmente, selezionare Menu > Manual Tune e premere ▼ o ▲ selezionare una particolare frequenza/canale.

6.6 Informazioni display DAB

Mentre si sta riproducendo la radio DAB, il display mostra informazioni relative al brano corrente. Per visualizzare ulteriori informazioni, premere INFO. Ogni volta che si preme INFO, è visualizzato un altro set di informazioni, che mostra ciclicamente testo DLS, potenza di segnale, tipo di programma, nome gruppo, numero canale/frequenza, frequenza errore segnale, bit rate/codec, ora e data. Inoltre, DAB+ è in grado di mostrare la presentazione delle immagini trasmesse dalle stazioni radio. Per commutare tra schermo intero e vista ridotta premere Select.

6.7 Controllo di gamma dinamica (DRC)

Se si ascolta la musica con un intervallo a elevata dinamica in un ambiente rumoroso, potrebbe essere necessario comprimere l'intervallo della dinamica. Questo rende i suoni deboli più forti e quelli forti più deboli. Ci sono 3 livelli di compressione:

• DRC off - nessuna compressione. Questa è l'impostazione predefi nita.
  • DRC basso - compressione media.
  • DRC alto - compressione minima.

Premere Menu > DRC > ▲/▼ per selezionare High, Low o Off >e premere OK per confermare.

6.8 Ordine stazioni

Le stazioni sono per ordine Alfanumerico/Ensemble/Valida.

Premere Menu > Station Order > ▲/▼ per selezionare Alphanumeric, Ensemble o Valid >e premere OK per confermare.

7. Modalità Radio FM

La modalità radio FM riceve una radio analogica dalla banda FM e visualizza le informazioni RDS (Sistema Dati Radio) relative alla stazione e show (dove trasmessi).

Per accedere alla modalità FM, premere MODE > FM > OK o ENTER

7.1 Selezione delle stazioni

La prima volta che si seleziona la radio FM, DR 880 è impostata al fondo della banda FM.

08:00 AM 87.50MHz 1/1 ↑SEEK↓ ←TURN→

Pressione prolungata ▲/▼ per cercare le stazioni FM. Il display della frequenza inizia a muoversi verso l'alto/basso quando DR 880 esegue la scansione della banda FM. Si ferma quando una stazione è ricevuta.

Pressione breve ▲/▼ per sintonizzare manualmente le stazioni. Ogni passo di scansione è di 0.05MHz.

Per trasferire le 20 stazioni FM ricevibili successive nella memoria, premere MENU > Scan > OK

È possibile spostarsi con ◀/▶ tra le stazioni FM preimpostate.

Attenzione: La funzione Scansione sovrascrive tutte le stazioni preimpostate precedenti!

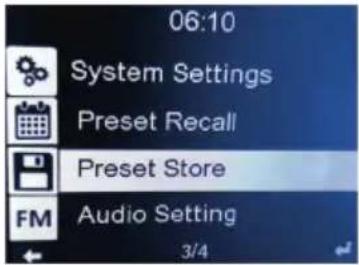

7.2 Preimpostazione di una stazione

DR 880 ha 20 memorie preimpostate per FM. Per salvare una stazione FM, premere e tenere premuto ★ sul telecomando o Menu > Preset store > OK sul dispositivo, e quindi premere ▲/▼ per selezionare la memoria.

06:10 System Settings Preset Recall Preset Store FM Audio Setting 3/4

7.3 Richiamo di una preimpostazione

Premere 1-6 o ★ul telecomando per richiamare una stazione preferita. È possibile anche selezionare Menu > Preset Recall sulla radio.

Preset Recall 01. 87 02. 89.80 03. 91.80 04. 87.80 05. 94.20 06. 95.80 01/20

7.4 Informazioni display FM

Quando si ascolta una stazione FM è possibile modifi care le informazioni che appaiono sulla seconda riga dello schermo: Radiotext (RT). Si tratta delle informazioni di testo scorrevoli fornite dall'emittente. Tali informazioni potrebbero essere il nome di un artista o il titolo del brano, nome del DJ, dettagli idi contatto per la stazione radio ecc.

• Program Type (PTY) (Tipo di programma) – come "Rock", "Pop", "Talk" o "News".
• Nome della stazione o frequenza - Come WDR2 o 93.30MHz
• Modalità Audio – Stereo o Mono
• Orario e data - fornito dall'emittente.

Premere ripetutamente e rilasciare il tasto Menu/Info per scorrere ciclicamente tra le diverse opzioni di informazione.

08:00 AM S2 87.8 87.8MHz ↑TURN↓ ←SEEK→ AUTO ↕

7.5 Impostazioni audio FM

La radio commuta automaticamente tra Stereo e Mono, a seconda della qualità del segnale ricevuto, ma è possibile ignorare questa funzione e commutare manualmente tra 'Mono forzato' e 'Stereo consentito'.

8. Modalità Aux in

La modalità Aux in riproduce audio da sorgente esterna come un lettore MP3, telefono cellulare ecc.

Per riprodurre contenuti audio in modalità Aux in:

• Abbassare il volume sul dispositivo sorgente audio.
• Collegare la sorgente audio esterna a una presa stereo LINE-IN da 3,5 mm.
• Premere MODE > AUX > OK.
• Regolare il volume del dispositivo sorgente audio come richiesto.

Nota: È possibile regolare o silenziare il volume sul DR880, solo sulla sorgente esterna

07:33 01/01/2016 AUX

9. Impostazioni di sistema

Premere MENU > System Settings > OK selezionare tra Equalizer, Backlight, Time/Date, Alarm, Sleep, Factory Reset, Info o Language.

9.1 Equalizzatore

L'equalizzatore predefinito è Rock, è possibile modificare tra Normal, Classic, Pop o Jazz.

9.2 Retroilluminazione

Configurare la luminosità della retroilluminazione del display.

Se si seleziona Power Saving è possibile selezionare il livello a cui il display è oscurato quando la radio accede in modalità Standby o quando non si preme alcun tasto sulla radio per 15, 20, 30,45, 60, 90, 120 o 180 secondi (Timeout).

L'opzione On tiene il display sempre illuminato. È possibile regolare il Timeout (nessuna pressione di tasti) e il livello di luminosità in tre passi (High, Medium, Low).

I livelli di luminosità sono selezionabili con il tasto LIGHT sul telecomando.

9.3 Configurazione Ora/Data

Impostazione Time/Date - Premere ▲/▼ per regolare e ◀/► per spostarsi tra le cifre e premere OK per confermare.

Impostazione Format - Scegliere la visualizzazione del formato dell'orario come 12 ore o 24 ore (predefinito) e premere OK per confermare.

Impostazione Update - Scegliere la sorgente di aggiornamento: Update from DAB, Update from FM o No Update e premere OK per confermare.

9.4 Sveglia

Alarm1 e Alarm2 sono due sveglie indipendenti.

Scegliere Alarm 1 o 2 e premere il tasto OK per selezionare. Utilizzare ▲/▼ per scegliere tra: Alarm-Mode, Alarm-Time, Alarm-Sound, Alarm-Volume e premere OK per confermare. Premere ▲/▼ per impostare le impostazioni modalità, tempo, suono e volume,

premere ◀/▶ per spostarsi tra le cifre.

Quando una o più sveglie sono impostate, apparirà l'icona di un orologio sulla parte superiore dello schermo. L'icona dell'orologio con l'orario della sveglia sarà visualizzata sullo schermo in modalità standby. Quando la sveglia suona, premere un tasto qualunque per attivare la modalità di ripetizione sveglia. Suonerà nuovamente dopo 5 minuti. Premere il tasto ⏻ per interrompere la sveglia. Le impostazioni della sveglia sono anche disponibili ALARM sul telecomando

09:13 43 Alarm Mode : Daily Alarm Time : 09:01 Alarm Sound : Buzzer Alarm Volume : 0 1/4

9.5 Spegnimento (Timer)

Il timer di spegnimento spegne la radio dopo il tempo impostato: 15/30/45/60/75/90/105/120 minuti. Una volta che il tempo è impostato, apparirà l'icona del letto con i minuti restanti nell'angolo in alto a destra del display. Il DR 880 commuterà in modalità Standby una volta che il tempo si è esaurito. Le impostazioni del timer di spegnimento sono disponibili anche con Z^z attraverso il telecomando

9.6 Ripristino impostazioni fabbrica

Ripristino delle impostazioni predefinite. Si noti che tutte le stazioni preimpostate, impostazioni e configurazione saranno perse dopo aver effettuato il "Ripristino impostazioni fabbrica".

9.7 Informazioni

Mostra il software e la versione DAB

SW version DAB1800-180922 DAB SDK v0.6.17 r8180

9.8 Lingua

La lingua OSD predefinita è il tedesco, ma è possibile modificarla scegliendo tra: English/Dansk/Nederlands/Suomi/Français/Deutsch/Italiano/Norsk/Polski/Português/Espanol/Svenska/Türkçe

10. Risoluzione dei problemi

Errore Rimedio
L'unità non si accende. 1. Controllare che l'adattatore di alimentazione sia collegato.2. Il dispositivo può avere malfunzionamenti se usato in aree con grandi interferenze radio. Il dispositivo tornerà a funzionare correttamente, quando non ci sono più interferenze.
Nessuna emissione audio. 1. Attivare l'audio, dato che potrebbe essere stato disattivato2. Aumentare il volume.
La ricezione radio è scarsa 1. Controllare/spostare l'antenna.2. Spostare la radio in un altro posto.3. Verificare di non avere altre apparecchiature elettriche troppo vicine alla radio, possono causare interferenza.4. Visitare www.digitalradio.de per informazioni in merito alla ricezione DAB nella propria area.
La sveglia non funziona. 1. Attivare l'opzione sveglia.2. Problema dovuto all'impostazione di volume, fare riferimento alla soluzione del problema "assenza di suono".3. La fonte della sveglia è impostata su una stazione che non può essere ricevuta. Cambiare la sorgente della sveglia.
I tasti funzione non rispondono 1. Verificare che l'alimentazione sia presente.Premere e rilasciare il pulsante di accensione sulla radio.2. Provare un ripristino alle impostazioni predefinite di fabbrica.NOTA: Tutte le proprie impostazioni, incluso l'elenco delle stazioni radio e qualsiasi preimpostazione sarà cancellata quando si ripristina la radio

11. Informazioni smaltimento e garanzia

La durata della garanzia decorre dalla data di acquisto da parte del primo utilizzatore fi nale o dalla data della ricevuta rilasciata dal rivenditore.

La garanzia prevede un periodo di:

24 mesi per l'apparato

6 mesi per gli accessori (batterie, caricatori, cavi, antenne, auricolari, ecc)

La garanzia comprende tutte le anomalie causate da componenti difettosi o funzionalità errate entro il periodo di garanzia fatta eccezione per usura, batterie scariche, graffi al display, involucro difettoso, antenna rotta e difetti dovuti ad effetti esterni quali la corrosione, la sovratensione causata da un'alimentazione esterna inadeguata o l'uso di accessori non idonei. Sono esclusi dalla garanzia anche i difetti causati dall'uso non previsto del prodotto.

Per i reclami in garanzia, contattare il rivenditore di zona. Il rivenditore provvederà a riparare o a sostituire il prodotto oppure ad inviarlo ad un centro di assistenza autorizzato.

È possibile anche contattare direttamente il nostro partner per l'assistenza. Includere con il prodotto la ricevuta di acquisto e descrivere il guasto nel modo più dettagliato possibile.

WEEE e smaltimento

La legislazione europea non autorizza più lo smaltimento di dispositivi elettrici ed elettronici vecchi o difettosi tra i normali rifi uti domestici. Restituire il prodotto al punto di raccolta municipale per lo smaltimento. Questo sistema è fi nanziato dal settore e garantisce uno smaltimento nel rispetto dell'ambiente e il riciclaggio di materie prime di grande valore.

Assistenza tecnica (per unità vendute in Germania):

Alan Service

c/o Transerv2000 Repair Service GmbH & Co. KG

Servicecenter Frankfurt

Robert-Bosch-Str. 35

D - 64625 Bensheim

Contattare il servizio Tecnico al num: [phone] o via e-mail all'indirizzo e-mail:

[e-mail]

Dichiarazione di conformità

Il fabbricante, Alan Electronics GmbH, dichiara che il tipo di apparecchiatura radio DR 883 è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.alan-electronics.de

Errori di stampa riservati.

Le informazioni in questo manuale utente sono soggette a modifi che senza preavviso.
