MANUALE UTENTE RM 360.43 Güde

Traduzione del Manuale d’Uso originale Tagliaerba con accumulatore

Traduzione del Manuale d’Uso originale

Pulizia / Manutenzione

Istruzioni per taglio

Istruzioni per taglio

falciare - raccogliere

falciare - raccogliere

Pulizia / Manutenzione

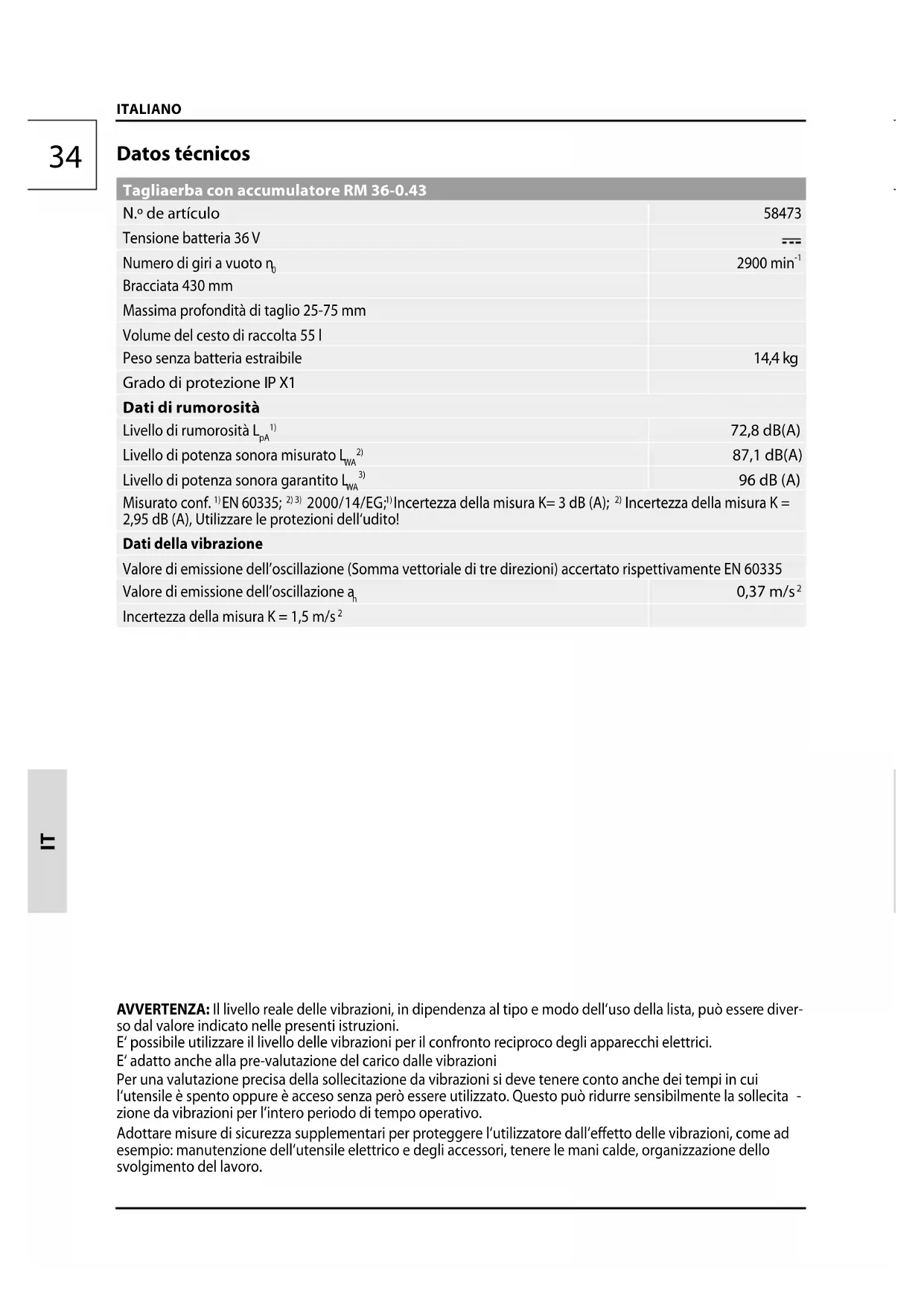

Tensione batteria 36 V Numero di giri a vuoto n

Bracciata 430 mm Massima profondità di taglio 25-75 mm Volume del cesto di raccolta 55 l Peso senza batteria estraibile 14,4 kg Grado di protezione IP X1 Dati di rumorosità Livello di rumorosità L

72,8 dB(A) Livello di potenza sonora misurato L

87,1 dB(A) Livello di potenza sonora garantito L

Incertezza della misura K= 3 dB (A);

Incertezza della misura K = 2,95 dB (A), Utilizzare le protezioni dell‘udito! Dati della vibrazione Valore di emissione dell’oscillazione (Somma vettoriale di tre direzioni) accertato rispettivamente EN 60335 Valore di emissione dell’oscillazione a

Incertezza della misura K = 1,5 m/s

AVVERTENZA: Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell‘uso della lista, può essere diver- so dal valore indicato nelle presenti istruzioni. E‘ possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici. E‘ adatto anche alla pre-valutazione del carico dalle vibrazioni Per una valutazione precisa della sollecitazione davibrazioni si deve tenere conto anche dei tempi incui l‘utensile è spento oppure è acceso senza peròessere utilizzato. Questo può ridurre sensibilmentela sollecita

zione da vibrazioni per l‘intero periododi tempo operativo. Adottare misure di sicurezza supplementari perproteggere l‘utilizzatore dall‘eetto delle vibrazioni,come ad esempio: manutenzione dell‘utensileelettrico e degli accessori, tenere le manicalde, organizzazione dello svolgimento dellavoro.35 ITALIANO

Usare l‘apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l‘uso. Prendere in conoscenza gli elementi di comando e l’uso corretto dell’apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone. L‘operatore è responsabile verso i terzi degli incidenti oppure pericoli. In caso dei dubbi sul collegamento ed uso dell‘apparecchio, rivolgersi cortesemente al CAT. Possono lavorare con l‘apparecchiosolo le persone che hannoraggiunto 16 anni. L’eccezionerappre

senta lo sfruttamento deiminorenni per lo sco- podell’addestramento professionaleper raggiungere la pratica sottocontrollo dell‘istruttore. I bambini non devono giocare con l‘apparecchio. L‘apparecchio non deve essere manovrato dalle persone delle diminuite capacità siche, sensoriali e/o intellettu

ali, oppure con le conoscenze insucienti quando non sono sotto la sorveglianza della persona responsabile. Bisogna tenere sotto l‘occhio i bambini perché non giochino con l‘apparecchio. Uso in conformità alla destinazione Tagliaerba con accumulatore è destinato a taglio dalle piccole a medie aree erbose nei giardini privati presso le case oppure nei giardini hobby. Per i motivi di minacciamento sico dell‘utente e delle altre persone, il tagliaerba non deve essere utilizzato per i diversi scopi. Questo impianto può essere utilizzato solo per lo scopo indicato. All‘inadempimento delle istituzioni delle diret

tive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni. Il tagliaerba non deve essere utilizzato per taglio dei cespugli, delle siepi e fratte, per taglio e pacciamatura delle piante rampicanti oppure dei campi erbosi sui tetti, oppure nei recipienti da balcone. Il tagliaerba, tra l’altro, non deve essere utilizzato come un frantoio per la pacciamatura degli sciaveri degli alberi né delle siepi, né per spianare il terreno. Pericoli residuali Anche con l‘uso corretto e con il rispetto di tutte le nor- me di sicurezza, possono esserci sempre rischi residuali. Le lame in rotazione possono provocare le gravi ferite con taglio, rispett. amputazione delle parti del corpo. Mai mettere le mani sotto il corpo dell‘apparecchio, se in moto. Indossare guanti protettivi! Mai smontare il sacco da raccolta con apparecchio in moto. Le pietre o la terra lanciati possono provocare gli infortuni. Prima di tagliare, controllare che sulla supercie non si trovano i corpi estranei. Attendersi a che il sacco da raccolta sia correttamente agganciato. Durante lavoro utilizzare gli occhiali di protezione. L‘illuminazione insuciente/condizioni di visibilità scarse rappresentano un grande rischio in sicurezza. Durante il lavoro con l‘apparecchio assicurare sempre l‘illuminazione suciente, rispett. buone condizioni di visibilità. Danni all‘udito Un soggiorno prolungato nelle vicinanze immediate della macchina in corso può provocare danni all‘udito. Utilizzare le protezioni dell‘udito! Danno alla salute in seguito di vibrazioni delle mani e delle braccia, se l‘apparecchio è usato per un periodo prolungato, o se non è tenuto e valutato regolarmente. Comportamento in caso d’emergenza Applicare il pronto soccorso relativo all’incidente e rivolgersipiù rapidamente al medico qualicato.Pro- teggere il ferito agli ulteriori incidenti e tranquillizzar- lo. In caso di richiesta del pronto soccorso comunica- re leseguenti informazioni: 1. Luogo dell’incidente, 2. Tipo dell’incidente, 3. Numero dei feriti, 4. Tipo della ferita36 ITALIANO

Simboli Avviso/attenzione! Per ridurre il rischio di una lesione, leg- gere il manuale operativo. Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell‘udito! Indossare guanti protettivi! Utilizzare la calzatura di sicurezza con la protezione al taglio, base antiscivolante e punta d‘acciaio! Avviso agli oggetti lanciati Stare attenti ai coltelli alati. Le lame continuano a girare ancora brevemente anche dopo lo spegnimento Tenere le persone circostanti in distanza sicura dall’apparecchio (min. 5 m) Prima di qualsiasi intervento sull‘apparecchio spegnere il motore Tenere sempre i bambini e le persone non adatte fuori la portata dell’apparecchio. Proteggere all’umidità Non esporre la macchina alla pioggia. Prima di ogni intervento di regolazione, di pulizia o di manutenzione spegnere l‘apparecchio e la chiave a contatto. Tipo di protezione III Simbolo CE Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati. Livello di potenza sonora garantito L

Avvertenze di sicurezza generali per elettroutensili

Avvertenza Leggere tutte le istruzioni ed avvertimenti di sicurez- za.Mancata osservazione delle avvertenze sottostanti potrebbe provocare scosse elettriche, incendi e/o seri incidenti. Conservare tutte le indicazioni e istruzio- ni di sicurezza per il loro futuro uso. Il termine „elettroutensile“ utilizzato nelle indicazioni di sicurezza si riferisce ad utensili elettrici alimentati dalla rete (con cavo di rete) e ad utensili elettrici alimentati a batteria (senza cavo di rete).

1) Sicurezza dell postazione di lavoro

a) Tenere la postazione di lavoro pulita e ben illu

minata. Il disordine oppure la postazione di lavoro non illuminata possono essere causa di incidenti. b) Evitare d’impiegare l’elettroutensile in am

bienti esposti al rischio di esplosioni dove si trovano liquidi, gas o polveri inammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Tenere lontani i bambini ed altre persone dall’elettroutensileOgni eventuale distrazi

one può comportare la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modicate e le prese adatte riducono il rischio di scosse elett

riche b) Evitare il contatto sico con superci collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento se il vostro corpo è messo a terra. c) Protteggere gli elettroutensili dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di scosse elett

riche. d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di cor

rente. Non avvicinare il cavo alle temperature eccessive, olio, spigoli I cavi danneggiati o aggro- vigliati aumentano il rischio di scosse elettriche. e) • Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente i cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omolo

gato per l’impiego all’esterno riduce il rischio di scosse elettriche. Li-Ion37 ITALIANO

f) Qualora non fosse possibile evitare l‘uso dell’elettroutensile in ambiente umido, utiliz- zare un interruttore di sicurezza RC. L’uso di un interruttore di sicurezza RCD riduce il rischio di scosse elettriche.

3) Sicurezza delle persone

a) E‘ importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’eetto di droghe, bevande alcol Un attimo di distrazione mentre si usa l’elettroutensile può provocare seri incidenti. b) Indossare sempre dispositivi di protezione indi

viduale nonché occhiali protettivi. Indossando i dispositivi di protezione individuale quali masche- ra di respirazione, scarpe antiscivolo, elmetto di protezione, oppure tappi per le orecchie a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, possono vericarsi gravi incidenti. d) Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o le chiavi. Un utensile oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. e) Evitare una posizione anomala del corpo. Met

tersi in posizione sicura e mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situa- zioni inaspettate. f) Indossare vestiti adeguati. Non indossare ve

stiti larghi e gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. g) In caso fosse previsto il montaggio di disposi

tivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirapolvere può ridurre lo sviluppo delle situazioni pericolose dovute alla polvere.

4) Uso e manutenzione dell‘elettroutensile

a) Non sottoporre la macchina a sovraccarico. Per il lavoro specico, utilizzare esclusivamente l’elettroutensile idoneo. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. b) Non utilizzare mai l‘elettroutensile con inter

ruttore difettoso. L‘elettroutensile che non può essere spento o accesso, è pericoloso e deve essere aggiustato. c) Prima di procedere ad operazioni di regola

zione sull‘apparecchio o di sostituzione degli accessori oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. d) Quando gli elettroutensili non vengono utilizzati, vanno conservati fuori dalla portata dei bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elett

routensili sono macchine pericolose se utilizzati da persone non dotate di suciente esperienza. e) Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’ Numerosi incidenti sono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere gli utensili da taglio sempre alati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare gli elettroutensili, gli accessori opzio

nali, gli utensili per applicazioni speciche ecc., sempre attenendosi alle presenti istruzioni. Tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettrou

tensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Utilizzo e cura degli utensili ad accumulatore

sigliati dal produttore. Per il caricabatterie adatto ad un certo tipo di batterie, risp. accumulatori, c‘è rischio di incendio se utilizzato con accumulatori diversi. b) Utilizzare, per questo utensile elettrico, solo gli accumulatori previsti. L‘utilizzo degli accumu

latori diversi può provocare lesioni e rischio di incendio. c) Non lasciare l‘accumulatore non utilizzato nelle vicinanze di graette da ucio, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero causare il ponteggio dei contatti. Il cortocircuito tra i contatti dell‘accumulatore può causare ustioni o incendio. d) In caso di utilizzo errato, il liquido può fuorius

cire dall‘accumulatore. Evitare ogni contatto con esso. In caso di un contatto accidentale, sciacquare con l‘acqua. Se il liquido entra negli occhi, consultare subito il medico. Il liquido che fuoriesce dalla batteria può causare irritazioni della pelle o ustioni.

sivamente da personale autorizzato, e solo impiegando pezzi di ricambio originali. In tal38 ITALIANO

modo potrà essere salvaguardata la sicurezza dell’elettroutensile. Istruzioni di sicurezza per Tagliaerba con accumulatore Pericolo delle ferite! Mai mettere le mani ed i piedi vicino alle parti rotanti. Mantenere sempre la distanza dal foro di scarico. Non utilizzare per il lavoro con questo apparecchio parti aggiuntive di nessun genere, tranne quelle raccomandate dalla nostra azienda. In caso contrario, l‘operatore o persone estranee che si trovano nelle vicinanze possono essere gravemente ferite, oppure l‘apparecchio subire danni. Durante l’uso dell’apparecchio tenere i bambini, le altre persone e gli animali in distanza sicura. La distanza sicura minima è 5 m. Utilizzare i mezzi di protezione personale. Indossare la calzatura rigida e pantaloni lunghi. Mai utilizzare l’apparecchio senza le scarpe oppure nei sandali leggeri. Utilizzare i guanti di protezione, se necessario. Controllare accuratamente il terreno dove viene utilizzato l’apparecchio ed eliminare tutti oggetti che potrebbero essere aggraati e lanciati. Se possibile evitare di utilizzare l‘apparecchio sull‘erba bagnata. Tutte le lamiere di protezione ed i dispositivi di sicu

rezza debbono essere debitamente montati e ssati per l’uso dell’attrezzo. Mai smontare il sacco da raccolta con apparecchio in moto. Prima dell‘utilizzo vericare sempre visualmente che la lama tagliente, le viti delle lame e l‘unità di taglio siano alate, non siano usurate o danneg- giate. Sostituire le lame e le viti usurate o danneggiate per mantenere l‘equilibratura. E’ severamente vietato smontare, modicare i dispositivi di protezione trovatisi sulla macchina, utilizzarli in controversia alla loro destinazione oppure montare i dispositivi di protezione degli altri produttori. L’apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate. Avviare il motore solo quando i Vostri piedi sono in distanza sicura dagli utensili taglienti. Non inclinare la macchina nel momento d’accensione. Non avviare la macchina quando state davanti al foro di scarico. Non gareggiare durante il lavoro con l‘apparecchio. Camminare piano e con cautela. Attenti mentre si cammina all’indietro, rischio di inciampare! Attendersi alla posizione sicura, soprattutto sulle pendenze. Non tagliare sulle pendenze troppo forti. Particolare attenzione porre cambiando il senso della marcia sulla pendenza. In caso di pendenze, procedere sempre trasversal

mente al pendio e non su e giù. Porre la massima attenzione nel momento di viraggio e tiro della macchina verso se stesso. Spegnere sempre il tagliaerba volendo trasferirlo, rovesciandolo oppure muovendolo oltre i campi erbosi. Attendere nché si fermano tutte le parti mobili. In caso dell’urto sull’oggetto estraneo oppure se la macchina comincerà vibrare, bisogna spegnerla e slare il cappuccio dalla candela d’accensione. Controllare che l’apparecchio non sia danneggiato. Riparare gli eventuali danni. Appena viene terminato il lavoro, la macchina deve esse

re spenta immediatamente.

• Fermare l‘apparecchio ed estrarre la chiave di con

tatto. Attendere nché si fermano tutte le parti in mo- vimento e l‘impianto si raredda. Estrarre la chiave. sempre quando si abbandona l‘apparecchio.

• Per liberare la lama bloccata.

• Per impostare l‘altezza di taglio.

• Per svuotare il sacco da raccolta.

• In caso di presa del corpo estraneo, controllare che il tagliaerba non sia danneggiato. Prima di metterlo in funzione devono essere fatte tutte le riparazioni..

• Per alzare o portare via il tagliaerba..

• Per poter ribaltare il tagliaerba o trasportare (es.: da un campo all‘altro o attraversare la strada.

• Prima di controllare il tagliaerba, eseguire la pulizia e/o altri lavori. L‘interruttore on/o e l‘interruttore di sicurezza non devono chiudersi. Utilizzare per gli attrezzi elettrici solo le batterie pre

viste. L‘utilizzo delle batterie diverse può provocare lesioni o rischio di incendio.. Avvertimento: Questo utensile elettrico genera, du

rante il suo funzionamento, il campo elettromagneti- co. Tale campo può, sotto certe condizioni, disturbare la funzione degli impianti medici attivi o passivi. Al ne di ridurre il rischio di lesioni gravi o mortali si consiglia alle persone aventi tali impianti medici di consultare il problema con il medico e il produttore dell‘impianto prima di usare l‘apparecchio. Non utilizzare l‘impianto vicino a liquidi o gas in

ammabili. Al cortocircuito c‘è il pericolo d‘incendio e d‘esplosione. Manutenzione Lama rotante I lavori / regolazioni sull‘apparecchio eseguire solo con il motore spento, la chiave di contatto estratta e lama tagliente ferma. IT39

ITALIANO Prima di ogni intervento di regolazione, di pulizia o di manutenzione spegnere l‘apparecchio e la chiave di contatto. Aspettare nchè tutte le parti rotanti si fermino e l‘apparecchio si rareddi. Mantenere pulito l‘apparecchio. Pulire periodicamente il canale lancia-erba e corpo dell‘apparecchio. Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l‘acqua sul corpo della macchina! Non pulire materie plastiche con un solvente o con liquidi inammabili o tossici. Per pulire usare soltanto uno straccio umido. Tutte le parti mobili trattare con olio ecologico. Controllare periodicamente il cesto da raccolta, se non usurato e invecchiato. Tutte le riparazioni e i lavori non descritte nel presente manuale d‘uso possono essere eseguite solo da perso

nale qualicato e autorizzato. Utilizzare solo gli accessori e ricambi originali. Solo l‘apparecchio periodicamente mantenuto e curato può essere un’aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili. In caso di necessità consultare la lista dei ricambi sul sito www.guede.com. Conservare l’apparecchio in un luogo asciutto. Smaltimento Le istruzioni per lo smaltimento risultano da pittogram- mi posizionati sull‘apparecchio stesso o sull‘imballaggio. Gli apparecchi difettosi e/o da smaltire devono essere consegnati ai centri autorizzati. Smaltire gli accumulatori in maniera ecologica Gli accumulatori al Li-Ion sono sottoposti al regime di smaltimento speciale. Fare smaltire gli accumulatori difettosi da un negozio specializzato. Prima di far rot- tamare l‘apparecchio, dovete togliere l‘accumulatore. Gli accumulatori difettosi possono compromettere l‘ambiente e la Vostra salute, se ne fuoriescono i vapori o liquidi velenosi. Perciò mai inviare l‘accumulatore difettoso per mezzo posta, ecc. Rivolgersi, prego, al centro di riciclaggio locale. Smaltire gli accumulatori solo se scarichi. Si consiglia di bloccare i poli con nastro adesivo in modo da proteggerli contro il cortocircuito. Mai aprire l‘accumulatore. Garanzia Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell’acquisto dell’apparecchio. La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l’originale del documento d’acquisto riportante la data di vendita. La garanzia non include l’uso profano, es. sovraccarico dell‘apparecchio, manomissione, danni dall’intervento estero oppure dagli oggetti. La garanzia non include anche l’inosservanza del Manuale d’Uso, del montag

gio e l’usura normale. Informazioni importanti per il cliente Facciamo presente che la restituzione in garanzia o anche dopo il periodo di garanzia va sempre fatta nell‘imballaggio originale. Tale misura previene, in modo eciente, il danneggiamento inutile durante il trasporto evitando i problemi durante il disbrigo del reclamo. L‘apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garan

tisce il disbrigo normale. Servizio Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d’Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identicare il Vostro appa- recchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l’anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: support@ts.guede.com40

ITALIANO Rimozione del difetto Guasto Causa Rimozione Motore non parte L‘accumulatore è scaricato. Caricare l‘accumulatore. L‘accumulatore è difettoso. Far sostituirlo presso CAT di Güde. Non è inserita la chiave di contatto. Vedi più avanti „Funzione“.

Non è comandato l‘interruttore genera- le, rispett. arco di sicurezza. Vedi più avanti „Funzione“.

La marcia del motore irregolare, forti vibra- zioni Lama danneggiata Cambiare la lama Lama lenta Controllare ssaggio della lama e stringerlo. Potenza scarsa di taglio/ presa Lama ottusa Far alare la lama o sostituire. Sacco da raccolta intasato Svuotare il sacco da raccolta

Altezza di taglio mal regolata Regolare l‘altezza di taglio

L’erba non viene raccolta Canale intasato Cesto di raccolta pieno L‘erba troppo bagnata Pulire il canale di scarico Svuotare il cesto di raccolta

Tagliare durante il tempo secco41 NEDERLANDS
