Tipo di prodotto	Piastra per grill a gas
Marca	Klarstein
Modello	Valdosta 2.0
Categoria del gas	I3B/P(30) e I3+ (a seconda del paese di destinazione)
Tipo di gas	Propano, Butano o miscela
Pressione del gas	28-30 mbar (I3B/P) / 28-30/37 mbar (I3+)
Potenza termica totale (Hs)	7,2 kW (254 g/h)
Numero di bruciatori principali	2
Potenza per bruciatore principale	3,6 kW
Bruciatore laterale	Sì (per pentola o padella, diametro max 24 cm)
Accensione	Piezoelettrica (con pulsante di comando)
Utilizzo	Solo all'aperto
Materiale principale	Acciaio verniciato e acciaio inossidabile
Sicurezza	Test di tenuta obbligatorio prima di ogni utilizzo; coperchio da aprire per l'accensione; zone calde segnalate
Manutenzione e pulizia	Pulizia dopo ogni utilizzo; bruciare i residui 15-20 min; pulire i bruciatori con una spazzola
Pezzi di ricambio	Iniettori gas intercambiabili (0,91 mm o 0,80 mm a seconda della configurazione)
Riparabilità	Riparazioni solo da un tecnico qualificato
Accessori inclusi	Griglia di cottura, diffusore di calore, vaschette di drenaggio, supporto per bombola
Compatibilità bombola del gas	Altezza max 80 cm, diametro max 35 cm

Domande frequenti - Valdosta 2.0 Klarstein

Come accendere il barbecue Valdosta 2.0?

Assicurarsi che il coperchio sia aperto. Ruotare il rubinetto della bombola del gas in posizione ON. Premere il pulsante del gas e tenerlo premuto per 3-5 secondi, quindi ruotarlo in senso antiorario fino alla posizione HIGH. Le scintille dovrebbero accendere il bruciatore. Se l'accensione automatica non funziona, utilizzare un accendibarbecue a 5 mm dal foro della fiamma.

Cosa fare se sento odore di gas?

Tagliare immediatamente l'alimentazione del gas alla bombola. Spegnere tutte le fiamme libere. Aprire il coperchio. Se l'odore persiste, allontanarsi e chiamare i vigili del fuoco. Non tentare di accendere l'apparecchio.

Come effettuare un test di tenuta?

Preparare una soluzione saponosa (1 volume di sapone per 3 volumi d'acqua). Applicarla su tutti i raccordi: rubinetto della bombola, regolatore, tubo. Aprire il gas. Se compaiono bolle, c'è una perdita. Chiudere il gas e serrare i raccordi.

Come manutenere il barbecue?

Dopo ogni utilizzo, lasciare bruciare il barbecue per 15-20 minuti per eliminare i residui. Lasciare raffreddare completamente prima di pulire. Lavare le griglie con acqua saponata. Controllare regolarmente che i bruciatori non siano ostruiti da insetti.

Posso usare il barbecue all'interno?

No, questo barbecue a gas è progettato per uso solo all'aperto. Non usarlo mai in un edificio, garage o qualsiasi altro spazio chiuso.

Quale bombola del gas usare?

Utilizzare una bombola di gas liquefatto (propano o butano) con un regolatore omologato EN 16129. La pressione deve essere di 28-30 mbar (o 28-30/37 mbar a seconda del paese). La bombola deve essere in buono stato, senza deformazioni o ruggine.

Come pulire i bruciatori?

Assicurarsi che l'apparecchio sia freddo e che la bombola del gas sia scollegata. Rimuovere i bruciatori e pulirli con una spazzola metallica. Utilizzare un scovolino per sturare i tubi di Venturi. Non allargare i fori degli iniettori.

Cosa fare se il bruciatore non si accende?

Verificare che la bombola del gas non sia vuota e che il rubinetto sia aperto. Testare l'accensione con un fiammifero. Se il bruciatore ancora non si accende, attendere 5 minuti per dissipare il gas, quindi controllare i collegamenti elettrici dell'accenditore. Pulire l'elettrodo se necessario.

Come conservare il barbecue?

Lasciare raffreddare completamente l'apparecchio. Scollegare la bombola del gas e conservarla in un luogo areato, lontano da fonti di calore. Riporre il barbecue all'esterno sotto una copertura protettiva, verificando prima di ogni utilizzo che non ci siano ostruzioni.

Come cambiare la bombola del gas?

Chiudere il rubinetto della bombola vuota. Attendere che le fiamme si spengano. Svitare il regolatore. Posizionare il tappo di sicurezza sulla bombola vuota. Collegare il regolatore sulla nuova bombola ruotandolo in senso orario. Effettuare un test di tenuta prima di utilizzare.

MANUALE UTENTE Valdosta 2.0 Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo una responsabilità per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per acceder al manuale d'uso più attuale e per ricevere informazioni sul prodotto:

INDICE

Avvertenze di sicurezza 91

Allacciamento del gas 94

Prova di tenuta 95

Volume di segna 96

Lista delle parti 97

Montaggio 98

Installazione 98

Utilizzo 101

Stoccaggio 103

Pulizia e manutenzione 104

Ricerca e correzione degli errori 105

Avviso di smaltimento 110

Produttore e importatore (UK) 110

Manuale di montaggio 111

DATI TECHNICI

Numero articolo 10045158
Potenza riscaldante complessiva (Hs)	7,2 kW (254 g/h)
- per anni bruciatore principale (quantità)	3,6 kW (2)
Categoria del gas I3B/P(30) I3+	(28~30/37)
Paesi LU, NL, DK, FI, SE, CY,	CZ, EE, LT, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU, LV	BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV
Gas Propano, butano	e miscele	Butano/propano
Pressione del gas 28-30 mbar	28-30/37 mbar

KLARSTEIN

Nome del prodotto:

Valdosta 2.0

Numero articolo: 10045158

Pin-Code: 1336CU019

Chal-Tec GmbH, Wallstr. 16, 10179, Berlin, Germania
WWW.KLARSTEIN.IT

Paese di destinazione	Classe del dispositivo Tipologia e pressione del gas	Dimensioni dell'iniettre 0		Potenza riscal-dante complessiva (Hs)
		Brucatori principali	Brucatori ausiliari
LU, NL, DK, FI, SE, CY, CZ, EE, LT, MT, SK, SI, BG, IS, NO, TR, HR, RO, IT, HU, LV	I3B/P(30)	Propano, butano e miscele: 28~30 mbar	0,91 mm -7,2 kW	(524 g/h)
BE, FR, IT, LU, IE, GB, GR, PT, ES, CY, CZ, LT, SK, CH, SI, LV	I3+(28~30/37)	Butano/propano: 28~30/37 mbar	0,91 mm -
PL I3B/P(37)		Propano, butano e miscele: 37 mbar	0,91 mm -
AT, DE, SK, CH, LU	I3B/P(50)	Propano, butano e miscele: 50 mbar	0,80 mm -
• AVVERTIMENTO: i componenti accessibili sono essere estremamente caldi. Tenere lontani i bambini. • Leggere leindicazioni prima diutilizzare il dispositorico. • Utilizzato il dispositorivo solo all'aperto.				CE 1336-20
a) Scagliere il regolatore adatto in base alla categoria del dispositivo eagli standard locali. Il regolatore dovrebbe essere conforme alla normativa EN 16129 e ai regolamenti locali. Il tubo fi essilendeve essere autorizzato in conformità con la normativa EN16436-1:2014. b) Il contrassegno sull'inietture (ad es. 0,91) indica le sue dimensioni in millimetri.

AVVERTENZE DI SICUREZZA

• Leggere attentamente quello manuale prima di utilizzato il dispositorio. Il mancato rispetto delleindicazionipuocausare problemi e pericolidi durante l'utilizzo.
• Conservare il manuale per future consultagioni.
• Questa griglia a gas più essere utilizzata solo all'aperto. Nonutilizzato la griglia all'interno di edifici, garage o altre aree al chiuso.
• I bambini non possono usare il dispositorio! Individui con limitate capacità fi siche, psichiche e sensoriali possono utilizzato il dispositorio solo se sono stati istruiti da una persona responsabile della loro sicurezza sulle modalità d'uso e sulle procedure di sicurezza e comprendono i rischi associati.

AVVERTIMENTO

Pericolo di usioni! Alcuni componenti accessibili del dispositivo possono diventare estremamente caldi durante l'uso. Per proteggersi da eventuali usioni, utilizzare quanti da forno e assicurarsi che bambini e animali domestici siano sempre a distanza di sicurezza alla griglia.

• Durante l'uso, tenere il disposativo lontano da materiali infi ammabili.
• Posizione are la griglia a gas su una superfi cie sicura, pianà, lontano da oggetti infi ammabili, come recinti di legno o rami di alberi sovrastanti.
• Mentre la griglia è in uso, non stoccare nelle sue vicinanze benzina, combustibili contenti metanolo o altri vapori e liquidi infi ammabili.
  Non muovere la griglia durante l'uso.
• Prestare la massima attenzione quando si maneggia la griglia. Non lasciare mai la griglia priva di supervisione nelle e in uso. Dop o l'uso, chiudere il fl usso di gas alla bombola.
• Quando si griglia, il dispositivo deve trovarsi su una superfi cie piana, stabile, ignifica e a distance di sicurezza da materiali infi ammabili. Si consiglia di mantenere una distance minima di 0,5-1 m da materiali infi ammabili.
• Prima di utilizzato il dispositivo, verifi care se ci sono perdite di gas come descrizione in questo manuale. Controllare se ci sono fori sul tubo, sul regolatore, sulla valvola e su tutti gli altri condotti del gas. Non utilizzato assolutamente il dispositivo se è presente una perdita di gas.
• Nel caso di perdite sulla valvola del gas, chiudere l'affl usso di gas verso il dispositorio, spegnere le fi amme, après il coperchio e controllare se il dispositorio o i collegamenti sono danneggiati, presentano perdite, ecc. Se non è possibile risolverve il problema, contattare immediatamente il fornitore di gas locale.

• Durante l'utilizzo della griglia, non cercare di staccare collegamenti del gas e connettori.

• Se la grigliaiene esposta a pioggia, neve, granidine, nevischio o altri tipi di precipitazioni nelle cucina con olio o grasso, coprire immediatamente il contentatore di cottura, spegnere il bruciatore e interrompere l'afflusso di gas. Non cercare di spostare il contentatore di cottura o il disposativo.

• Non utilizzato assolutamente il disposativo come fonte di riscaldamento.
• Il disposizione e i loro componenti non devono essere modificati dall'utente. Ogni tipo di modifica può essere pericolosa e causare danni materiali, a persona o addirittura la morte. Non effettuare interventi non autorizzati sugli elementi di controllo di但这a griglia a gas, come rubinetti del gas, ugelli d'iniezione, valvole, ecc.
• Non manipolare componenti che sono stati sigillati dal produttore o da loro rappresentanti. Non cercare di riparare autonomamente il disposito. Le riparazioni devono essere realizate esclusivamente da personale qualificato.
• La griglia a gas deve essere sottoposta a manutenzione da parte di un technique qualificato almeno una volta l'anno. Non cercare di effettuare la manutenzione autonomamente.
• Prima diogni utilizzato, controllare se sono visibili insetti o nidi di insetti nel bruciatore, nei condotti o nelle aperture del dispositivo. Se è così, rimuoverli. Ragni e piccoli insetti possono nidificare nei condotti e nelle aperture del dispositivo quando non viene utilizzato. Questi possono bloccare il flusso d'aria e del gas, causando un ritorno di fiamma e un seguente incendio sotto il bruciatore. Per questo è fondamentale rimuovere insetti e nidi, se sono presenti.

Requisiti del gas

Note: per il disposizione è necessario utilizzato un regolatore del gas approvato in conformità con la norma EN 16129 e un tubo del gas lungo almeno un metro, APPROVATO IN CONFORMITA con la norma EN 16436-1. Se non sono inclusi nel volume di segna, devono essere acquistati separatamente.

• Per ricevere informazioni sul corretto utilizzato della bombola del gas, rivolgersi al fornitore locale di bombole del gas.
• Non utilizzato assolutamente una bombola del gas con scocca, valvola, base o anello danneggiati.
• Se la scocca della bombola è deformata o arrugginita, può risultare pericolosa e dovrebbe essere sottoposta a ispezione da parte del fornitore locale di bombole del gas per controllare la funzionalità.
• Non collegare assolutamente il dispositorio a una fonte di gas non regolabile.
  • Quando il dispositorio non è in uso, chiudere il gas.

• Il dispositorio può essere alimentato solo con gas propano, butano o con una miscela di questi due gas. Non far cadere la bombola del gas e maneggiarla con cura. Quando la griglia non è in uso, scollegare la bombola del gas. quando è scollegata, rimettere il tappo sulla bombola.

• Prima di collegare la bombola alla griglia, assicurarsi che la manopola per gestire il fl usso sia chiusa, che non ci siano fi essere libero vicino al dispositivo e che la guarnizione ad anello sia in buono stato. Collegare poi il regolatore di pressione alla bombola del gas.
  Il tubo di collegamento deve essere sostituito agli due anni.

• Controllare il tubo di collegamento almeno una volta al mese e agli volte che si sostituisce la bombola del gas. Se il tubo di collegamento presenta crepe o altri segni di danneggiamento, deve essere sostituito con uno nuovo.
  Se le norme locali lo richiedono, il tubo di collegamento deve essere sostituito.
• Assicurarsi che il tubo di collegamento non sua attorcigliato o piegato eccessivamente e che non sua contatto con superfi ci bollenti del dispositivo.
• Prima di cuiare la bombola, assicurarsi che il gas sia chiuso e che non ci siano fi amme o altri fonti di calore vicino al dispositorio. Assicurarsi di tenerere sempre la bombola del gas in posizione verticale.
• Utilizzare i connettori e gli accessori del dispositivo solo per gli scopi previsti.
  Non rovesciare la bombola per utilizzato il gas rimanente.
  Non accendere mai una griglia a gas con benzina o liquidi similii!

Indicazioni relative al riempimento delle bombole del gas

Alcuni fornitori di gas liquido potrebbero riempire le bombole da utilizzare nella griglia及其他 volume previsto. Questo "riempimento eccessivo" più causare situazioni pericolose. Un "riempimento eccessivo" delle bombole più causare una sovrappressione. Per compensare questa sovrappressione, la valvola che limita la pressione della bombola funge da dispositivo di sicurezza e rilascia il vapore del gas. Questo vapore è infi immabile e potrebbe prendere fuoco inavvertamente. Per ridurre questo pericolo, rispetto le seguenti procedure di sicurezza:

• Quando si fa riempire la bombola, comunicare assolutamente al fornitore di gas di non riempirla altri 180% del volume totale.
• Se si dispone di un'ulteriore bombola di riserva o di una bombola del gas non collegata, non riporla assolutamente vicino o sotto la griglia/il vano di riscaldamento o nelle vicinanze di altre fonti d'ignizione e calore.

AVVERTENZA

Rischio di incendi ed esplosioni!

Se si sente odore di gas:

1. Chiudere il fl usso di gas verso il dispositivo alla bombola.
2. Spagnere le fi amme.
3. Apriere l coperchio.
4. Se l'odore di gas persistsente, tenersi lontano dal dispositorio e chiamare i vigili del fuoco della zona.

ALLACCIAMENTO DEL GAS

Il collegamento tra il regolatore di pressione del gas e la griglia più essere realizzato con soffietti metallici o un tubo di gomma approvato per il gas con una lunghezza massima di 1,5 m. Le griglie alimentate con gas liquido (GPL) devono essere collegate utilizzando un tubo di gomma approvato per l'uso con gas.

• Se si usa un tubo di gomma, è necessario un collegamento universale per l'ingresso dell'aria.
• Le estremità del tubo flessibile vengono collegate rispettivamente alla griglia e alla valvola del gas. Si prega di installare l'adattatore del tubo di gomma direttamente al condotto principale del gas, perché adattatore intermedio. Il diametro del tubo del gas è di 8-10 mm e varia in base al tipo di adattatore utilizzato. In caso di dubbi, consultare il fornitore di gas locale per sapere quale adattatore e tubo del gas siano compatibili con le bombole del gas disponibili nel Paese di utilizzo. Non avviare il dispositorio in caso di dubbi sulla compatibilità o se non si è certi del corretto isolamento del collegamento.
• Posso sono essere collegati alla bombola del gas (ricaricabile) solo tubi del gas e regolatori autorizzati. Tutti i componenti devono essere conformi alle normative locali.
• Assicurarsi che il tubo del gas non sia attorcigliato,iegato eccessivamente o schiacciato da altri oggetti. Al termine dell'installazione è necessario realizzare una verifica per eventuali perdite di gas.
  Non esporre il tubo del gas ad alte temperature.
• Si consiglia di realizare una volta l'anno un controllo per verificare la tenuta ermetica della griglia a gas.
• Prima di anni utilizzato, assicurarsi che il tubo del gas sia in buono stato. Se ci sono crepe o segni di usura, sostituirlo.

Allacciamento del gas con adattatore tipo E	Allacciamento del gas (Francia)
Se si usa un tubo di gomma, si prega di installare l'adattatore corretto (v. immagine sopra) direttamente al condotto principale del gas, alla adattatore intermedio.	Se la griglia a gas viene utilizzata in Francia, si prega di assicurarsi che l'adattatore in questione (v. imagine sopra) sia collegato al condotto principale del gas.

PROVA DI TENUTA

Realizzare la verifica di eventuali perdite agli volte che si collega o si ricollega la bombola del gas.
- Non utilizzato assolutamente fiamme libero per controllare se ci sono perdite di gas.
Non fumare nelle si realizzza la prova di tenuta.
Realizzare sempre la verifica all'aperto, in un'area ben ventilata e a distance di sicurezza da fonti d'ignizione, come benzina, fiamme libero, scintille o dispositivi elettrici.
- Questo dispositivo deve essere sottoposto regolarmente alla verifica per eventuali perdite di gas. Se si notatione odore di gas, realizazare immediatamente la verifica.

Realizzare la prova di tenuta

• Mischiarere acqua e sapone in un rapporto di 1:3. La soluzione può essere applicata con una bottiglia, una spugna, un flacone per detersivo o un panno sui segunti punti: valvola della bombola del gas, regolatore di pressione, tutti i collegamenti del gas, collegamenti del tubo e su tutte la lunghezza del tubo di collegamento.
• Mentre si applica la soluzione, la valvola del gas deve trovarsi in posizione "OFF". Non appena è stata applicata ovunque, posizionare la valvola su "ON".
• Se dovesse esserci una perdita, nel punto in questione si formeranno delle bolle.
• In caso di perdite, chiudere immediamente la valvola del gas. Stringere i connettori che non tengono, après la valvola del gas e controllare nuovamente il punto interessato.
• Se non è possibile risolverve la perditaancheafterdiversi tentativi, rivolgersi al fornitore di gas o a una persona con qualifica equivalente. Nonutilizzare assolutamente la griglia finché ci sono perdite.

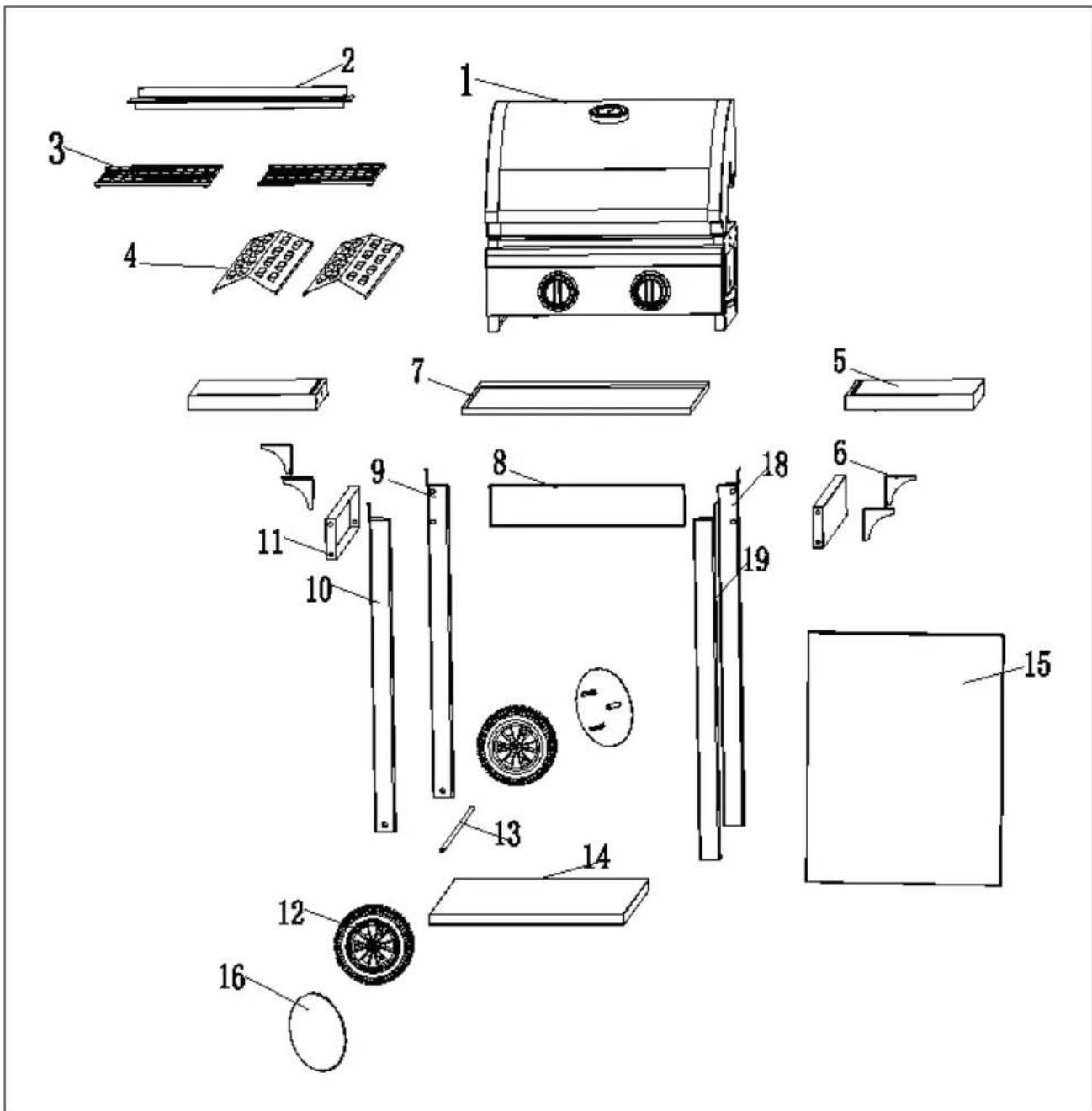

LISTA DELLE PARTI

IT

Assicurarsi che la griglia si a montata correttamente. Ogni griglia è dotata di un manuale di montaggio dettagliato, che contiene la procedura specifica per il modello in questione. Seguire conattenzione leindicazioni per garantire il montaggio corretto e sicuro della griglia.

ATTENZIONE

Pericolo di lesioni! Nonostante tutto l'impegno per renderere il montaggio. il più semplice possibile, se si maneggiano in modo errato componenti in metallo può capitare di tagliarsi con bordi e spigoli. Prestare attenzione quando si maneggiano i componenti durante il montaggio. Si consiglia vivamente di indossare quanti da lavoro durante il montaggio.

INSTALLAZIONE

Preparazione

• Perutilizzare la griglia sono necessari una bombola del gas (gas liquido) e un regolatore di pressione adatto. I regolatori devono essere conformi alla norma EN 12864 (nella versione attualmente in vigore) e ai regolamenti nazionali.
• Collegare il tubo fl essibile e il regolatore al contentitore del gas sul lato sinistro della griglia, assicurandosi che il contentitore del gas sia lontano dal calore e sua in una posizione sicura.

Il tubo fl essibile dovrebbe presentare un diametro di 8-10 mm. La lunghezza consigliata del tubo fl essibile non deve superare 1,5 metri. Il tubo fl essibile deve essere conforme alle norme vigenti e ai regolamenti nazionali.

Installazione

Dopo aver acquistato una bombola del gas adatta, è possible collegarla alla griglia.

• Cambiare la bombola del gas lontano da fonti d'ignizione di agli tipo.
• Posizione are la bombola del gas sul lato sinistro della griglia o nell'apposto vano al suo interno. Assicurarsi che la bombola del gas sa protetta dal calore e che si trovi in una posizione sicura.
• Quando la griglia è pronta all'uso, inseire il regolatore nella valvola della bombola del gas e stringerlo saldamente.

ATTENZIONE

Pericolo di lesioni e danni materiali! Prima di provare ad accendere la griglia, rispetto delleindicazioni, gli averimenti e le procedure di sicurezza presenti in quello manuale.

• Prima di anni utilizzato, controllare se il tubo fl essibile presente crepe, tagli o segni di usura. Se il tubo fl essibile è danneggiato, non utilizzato la griglia a gas.
• Quando si cambia la bombola del gas, assicurarsi che non ci siano fonti d'ignizione nelle vicinanze, ad es. fuoco, sigarette, fi amme libere, ecc. Assicurarsi che il dispositivo sia spento.
• Assicurarsi che il tubo fl essibile non sia attorcigliato, altrimenti durante l'installazione della griglia il fl usso di gas potrebbe essere ostacolato. Il tubo non deve essere eccessivamente teso e, se possibile, non deve toccare componenti bollenti della griglia.
• Scegliere un tubo fl essibile con una resistenza al calore superiore a 80^ .
• Il tubo fl essibile dovrebbè essere cancellato agli 2 anni. Il tubo fl essibile deve essere sostituito in conformità con le normative nazionali.

Sostituire la bombola del gas

Note: chiudere il regolatore della bombola del gas (non serve alcuna chiave!)

• La bombola del gas dovrebbe avee le seguenti dimensioni: 80 cm di altezza e massimo 35 cm di larghezza.

Collegare la bombola del gas

• Girare il tappo arancione, in modo che la freccia sia rivolta verso la fessura sull'alloggiamento.
• Rimuovere il tappo protettivo arancione tirando la fascetta e, di seguenza, il tappo di sicurezza. Non utilizzato attrezzi. Lasciare che il tappo pensoli alla bombola.
• Controllare che la guarnizione ad anello all'interno della valvola della bombola, sua posizionata correttamente. Collegare il regolatore alla valvola.
• Girare il regolatore della bombola del gas in senso orario e attivare la griglia come indicato.

IT

Allacciamento del gas per il modello alla vano per la bombola:

Allacciamento del gas
Tubo fl essibile Bombola del

Manopola Tubo

gas

flessible

Collegare la griglia e il tubo fl essibile

Collegare la bombola del gas, il regolatore e il tubo fl essibile

AVVERTENZA

Rischio di incendi ed esplosioni! Per prima casa, controllare se ci sono perdite sul collegamento del tubo del gas con una soluzione di acqua e sapone. Al termine dell'installazione, controllare nuovamente con acqua e sapone se ci sono perdite sui collegamenti.

Scollegare la bombola del gas

• Fatta eccezione per gli impiani con due bombole e valvola di commutazione, chiudere il rubinetto del gas, se il dispositorio ne è provvisto. Attendere che bruciatore e fi amma d'ignizione siano spenti. Nel caso di impiani con valvola di commutazione, è necessario chiudere solo la bombola del gas vuota.
  Ripositionare sullabombola vuota it tappodi sicurezza arancione.

UTILIZZO

Note sulla messa in funzione

• Posizione are la griglia a gas su una superfi cie sicura, pianà, lontano da oggetti infi ammabili, come recinti di legno o rami di alberi sovrastanti. Non utilizzato assolutamente la griglia a gas in locali chiusi!
• Dopo il collegamento della bombola del gas, controllare sempre se ci sono perdite con una soluzione di acqua e sapone. Se c'è una perdita, chiudere la valvola della bombola del gas. Se la perdita persistsiste, contattare il produttore o il servizio di assistenza ai clienti.

Avvertenze sull'utilizzo

• Essere pronti, qualora dovessero verifi carsi incendi o incidenti. É necessario sapere dove si trovano e come utilizzato la cassetta di primo socorro e gli estintori. Tenere a portata di mano un estintore.
• Tenere i cavi di alimentazione elettrica e il tubo di affl usso del gas lontano da tutte le superfi ci bollenti.
  Il coperchio superiore delve essere sempre aperto quando si accende il bruciatore.
• Dopo aver acceso la griglia, non spostarla e non lasciarla priva di supervisione.
• La griglia diventa extremamente calda durante l'uso. Toccare il coperchio, ecc. solo con quanti protettivi.
• I componenti accessibili sono essere estremamente caldi. Tenere lontani i bambini!

AVVERTIMENO

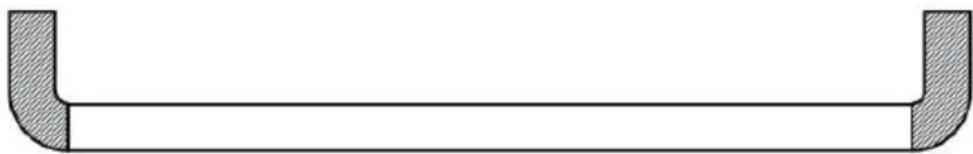

Pericolo di ustioni! La zona dell'impugnatura marchiata in nero (v. imagine) diventa bollente quando la griglia è in uso. Prestare attenzione! Non toccare la zona nera.

• Quando si cucina con la griglia, indossare sempre quanti da forno e utilizzare utensili stabili e con manico lungo.
• Prestare sempre la massima attenzione nelle si griglia.
• Non scaldare sulla griglia contentori di alimenti in vetro o metallo ancora chiusi. Può accumularsi pressione all'interno e il contentatore potrebbe esplodere, con il rischio di seguenti lesioni o danni alla griglia.
• Dopo agli uso, chiudere il fl usso di gas alla bombola.

NOTA: è possibile posizionare una pentola o una padella sul bruciatore ausiliario. Il diametro della pentola o della padella dovrebbe essere di massimo 24 cm e minimo 8 cm.

ATTENZIONE

Pericolo di usioni e incendio! Il coperchio deve essere aperto quando si accende il bruciatore! Quando viene accesa, non tenere il viso direttamente sopra la griglia a gas.

La griglia a gas è dotata delle seguenti procedure di accensione:

Accensione con controllo pilota del gas (brucitori principali o bruciatori principali con bruciatore ausiliario)

• Quando tutte le manopole sulla griglia si trovano in posizione "OFF" (spento),METTERI LA valvola della bombola del gas sul regolatore di pressione in posizione"ON"(acesso).Per generare una scintilla,tenere premuta la manopola del gas inquesta posizione per 3-5 secondi,in modo da permettere al gas di fl uire.Girarla poi in senso antiorario su "HIGH"(alto).Nel tubo del bruciatore vengono generate scintille. Si sentirà un clic dal dispositivo d'ignizione e uscirà una fi amma arancione dal tubo sul lato sinistro del bruciatore.
• Dopo il clic, tenere premuta la manopola del gas per altri 2 secondi, in modo da far fl uire completeness il gas nel tubo del bruciatore e garantire l'accensione.
• Quando la fi amma del bruciatore è accesa, è possibile accendere ancè i bruciatori adiacenti mettendo le relative manopole su "HIGH" (alto).
• Quando la fi amma del bruciatore è impostata su "HIGH" (alto), dovrebbe essere alta circa 12-20 mm e presentare una porzione arancione minima.
• Per impostare il livello minimo, girare completamente la manopola in senso antiorario.
• Se ci sono problemi con l'accensione della griglia seguito quosti passaggi, contattare il produttore o il servizio di assistenza ai clienti.

Note: se l'ignizione automatica non funziona, togliere la griglia di cottura, il diffusore di calore (piatra) e girare la valvola di 90^ in senso antiorario, in modo da accendere la griglia con un ascendino da barbecue a una distance di 5 mm dal foro di combustione del bruciatore. Risosizionare poi la griglia di cottura e il diffusore di calore (piatra). Durante esta procedura è assolutamente necessario indossare quanti ignifghi e resistenti al calore.

AVVERTENZA

Rischio di incendi ed esplosioni! Se il bruciatore non si accende, girare il regolatore del gas su "OFF" (spento) e attendere 5 minuti prima di provare nuovamente ad accendere la griglia, in modo da lasciar dissipare il gas residuo.

Consigli per un uso a risparmio energetico

• Ridurre al minimo il tempo di aperture del coperchio.
• Spagnere immediatamente la griglia al termine della cottura.
• Scaldare la griglia solo per 10-15 minuti prima dell'uso (tranne che al primo utilizzato).
  Non scaldare la griglia più a lungo di quello consigliato.
• Non utilizzato impostazioni di calore maggiori del necessario.

STOCCAGGIO

Nota: assicurarsi che la griglia si sia completeness raffreddata prima di metterla via.

Stoccaggio della bombola del gas

• Scollegare la bombola del gas alla griglia quando non viene utilizzata.
• Assicurarsi di essere all'aperto e lontano da fonti d'ignizione di agli tipo prima di scollegare la bombola del gas alla griglia.
• Stoccare la bombola del gas all'aperto e in una zona ben ventilata.

Stoccaggio della griglia a gas

• Se la grigliaiene utilizzata durante un periodo di stoccaggio, controllare se dispositivo o collegamenti presentano perdite di gas. Prima dell'uso, controllareanche se il bruciatore e gli ugelli sono otturati. Rispettare leindicazioni per la pulizia per assicurare unutilizzo sicuro della griglia a gas.
• Se la griglia a gas viene riposta all'aperto, assicurarsi che tutte le zone sono il pannello frontale siano privile di ostruzioni (insetti, ecc.). Questa zona deve essere libera da ostruzioni di agli tipo, altrimenti il flusso d'aria per combustione e ventilazione potrebbe essere ostacolato.

PULIZIA E MANUTENZIONE

ATTENZIONE

Pericolo di usioni! Tutte le opere di pulizia e manutenzione sono essere realizzate solo dopo il raffreddamento della griglia e dopo aver scollegato la bombola del gas.

Manutenzione

• Si consiglia di sottoporre la griglia a manutenzione da parte di un tecnico competente agli 90 giorni o almeno una volta l'anno. Non cercare in nessun caso di realizzzare opere di manutenzione sul dispositivo autonomamente.

Pulizia

• La griglia dovrebbe essere pulita dopo agli utilizzato.
• Lasciare acceso il barbecue a gas per un breve periodo di tempo dopo agli utilizzato, in modo da ridurre al minimo i resti di alimenti sulla griglia di cottura. A tal fine, accendere il bruciatore per 15-20 minuti. Le gocce di grasso sulla griglia vengono bruciate. Prima di procedere con la pulizia, assicurarsi che il dispositivo si via raffreddato.
• Pulire regolarmente le griglie di cottura immergendole in acqua e sapone e sciacquandole.
• Anche il lato interno della copertura dell'alloggiamento della griglia deve essere pulito con acqua calda e sapone. Per eliminare macchie ostinate, utilizzare una spazzola metallica, lana d'acciaio o una spugna abrasiva.
• Controllare regolarmente il bruciatore per assicurarsi che sia privo di insetti e ragni, che potrebbero ostruire il condotto del gas e ostacolare il fl usso. Pulire con la massima cura i tubi di Venturi e assicurarsi che non siano otturati. Per la pulizia dei tubi di Venturi, si consiglia di utilizzato un detergente per condotti e tubi.
• Non ostruire l'aperture delle fi amme della griglia. Se l'aperture delle fi amme è ostruita, utilizeszare un bastocino con un diametro di 1,6 mm per pulirla.
• Quando si puliscono bruciatore, valvole, aperture del bruciatore o ugelli, assicurarsi di non allargarli.
• Le modifi che al dispositorio possono risultare pericolose e sono vietate.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa	Prevenzione/Soluzione
Perdita di gas da un tubo crepato/rotto/bruciato.	Tubo danneggiato Chiudere il flusso di gas dallabombola. Sostituire il tubo se è rotto o crepato. Ricollegare la bombola alla griglia e realizzare una prova di tenuta.
Perdita di gas dallabombola.	Usura meccanica a causa dello stoccaggio o di un uso errato.	Chiudere la valvola della bombola del gas.
Perdita di gas dallalvalvola della bombola.	Valvola guasta a causa di usura meccanica o uso errato	Chiudere la valvola e riportare la bombola del gas al fornitore.
Perdita di gas dallabombola e dalregolatore di pressione.	Installazione errata, il collegamento non tieno o la guarnizione ad anello è guasta	Chiudere la valvola della bombola, togliere il regolatore di pressione dallabombola e controllare visivamente se la guarnizione ad anello è danneggiata.Seguire le istruzioni perrealizzare la prova di tenuta e per collegare il regolatore di pressione alla bombola (nei paragrafi "Avvertenze di sicurezza" e "Installazione").
Escono fiamme dagli elementi di controllo.	Fiamme nel tubo del bruciatore dovute a ostruzioni.	Mettere immediamente tutte le manopole in posizione "OFF"(spento) e chiudere la valvola della bombola del gas. Quando le fiamme sono spente e la griglia si è raffreddata, rimuovere il bruciatore e controlare se ci sono nidi di ragni o ruggine (v. paragrafo "Pulizia").
Problema Possibile causa Prevenzione/Soluizione
Grasso che brucia o fiamme costanti sulla superficie della griglia.	Si è accumulato troppo grasso nella zona di combustione.	Chiudere il flusso di gas dalla bombola. Lasciare aperto il coperchio, in modo che le fiamme si estinguano. Quando la griglia si è raffreddata, eliminare resti di alimenti e residui di grasso dal vano di combustione, alla vaschetta di raccolta del grasso e dalle altre superfici.
Non è possibile accendere il bruciatore con il dispositivo d'ignizione.	Problemi con il gas:
	Si cercà di accendere il bruciatore sbagliato	Consultare la guida per accendere la griglia al paragrafo "Utilizzo".
	Il bruciatore non riceve gas dalla valvola del regolatore.	Assicurarsi che le valvole all'interno dei tubi del bruciatore siano posizionate correttamente.
	Bruciatore otturato. Assicurarsi che i tubi del bruciatore non siano otturati da ragnatele o altri corpi estranei. V. paragrafo "Pulizia e manutenzione".
	Nessun flusso di gas. Assicurarsi che la bombola del gas non sia vuota. V. "Improvisao calo del flusso del gas" (sotto).
	Blocco in corrispondenza del dato di collegamento della bombola del gas.	Mettere tutte le manopole in posizione "OFF" (spento) e svitare il dato di collegamento sulla bombola del gas. Collegare nuovo la bombola e provare a riaccendere il bruciatore.
	Il dato di collegamento sulla valvola della bombola non è stretto correttamente.	Stringere il dato a metà o 3/4 circa.
Problema Possibile causa	Prevenzione/Soluzione
Non è possibile accendere il bruciatore con il dispositivo d'ignizione.	Problemi elettrici:	Sostituire l'electrodo.
	L'elettrodo è crepato o rotto; "Scintille sulla crepa"
	La punta dell'elettrodo non è nella posizione corretta.	La punta dell'elettrodo dovrebbe essere rivolta nella direzione dell'apertura sul bruciatore. La distanza dovrebbe essere di ca. 3,2-4,8 mm. Regolarla in base alle necessità.
	Cavo e/o elettrodo sono coperti di residui di cottura.	Pulire cavo e/o elettrodo con alcool detergente e un tampone pulito.
	I cavi sono allentati o scollegati.	Ricollegare i cavi o sostituire l'electrodo/il gruppo cavi.
	I cavi presentano un cortocircuito (scintille) tra dispositiivo d'ignizione ed elettrodo.	Sostituire il cavo del dispositiivo d'ignizione.
	Il tasto resta incastrato sul lato inferiore e create scintille tra dispositiivo d'ignizione ed elettrodo.	Sostituire il dispositiivo d'ignizione.
	L'isolamento dei cavi potrebbe essere danneggiato.	Controllare l'isolamento dei cavi e se il collegamento è corretto. Se l'isolamento è rotto, sostituire i cavi.
Non è possibile accendere il bruciatore con un fammifero.	V. "Problemi con il gas" (pagina precedente).	V. leindicazioni relative all'accensione della griglia nel paragrafo "Utilizzo" di questo manuale.
	L'accensione con il fammifero non è il metodo d'ignizione corretto.
Improvviso calo del flusso del gas o fiamma Bassa.	Accumulo di grasso. Pulire	i brucatori, l'interno della griglia/il vano di combustione.
	Pietanze con molto grasso.	Rimuovere il grasso alla carne prima di grigliarla.
	Temperatura di cottura troppo elevata.	Abbassare la temperature girando la manopola di regolazione in senso ant Fiorario.
La fiamma si spegne. Vento	forte o a raffiche. Girare	il lato anteriore della griglia in direzione opposta a quale del vento o aumento la potenza delle fiamme.
	Il gas sta per finire. Cambia	are la bombola del gas o farla riempire nuovamente dal fornitore.
	Valvola di sovraflusso attivata.	V. "Improviso calo del flusso del gas" (sopr).
Fiamme continu dovute al grasso.	Residui di grasso nella zona del bruciatore dovuti a resti di alimenti.	Mettere le manopole in posizione "OFF" (spento). Chiudere il flusso di gas alla bombola. Lasciare il coperchio nella posizione attuale e aspettare che il fuco si estingua. Quando la griglia si è raffreddata, togliere e pulire tutti i componenti del dispositivo.
Ritorno di fiamma - Fuoco nel tubo/nei tubi del bruciatore.	Il bruciatore e i tubi del bruciatore sono otturati.	Mettere le manopole in posizione "OFF" (spento). Quando il dispositivo si è raffreddato, pulire il bruciatore e/o i tubi del bruciatore (v. paragrafo "Pulizia e manutenzione").
Fiammate Residui di grasso.	Pulire i bruciatori, l'interno	della griglia/il vano di combustione.
	Pietanze con molto grasso.	Rimuovere il grasso alla carne prima di grigliarla.
	Temperatura di cottura troppo elevata.	Impostare una temperatura di cottura più bassa.
Non è possibile riempire la bombola del gas.	Alcuni fornitori hanno ugelli di riempimento vecchi con filettatura usurata.	Gli ugelli usurati non hanno sufficiente presa sulla ventola. Provarre con un altre fornitore di gas.
Non è possibile accenderere un bruciatore con gli altri GIS accesi.	Residui di grasso o resti di alimenti all'estremità del tubo di trasferimento.	Pulire il tubo di trasferimento con una spazzola metallica.

Nota: se non è possibile risolvere il problema con le informazioni precedenti, contattare il fornitore di gas locale.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il ricerchio e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:

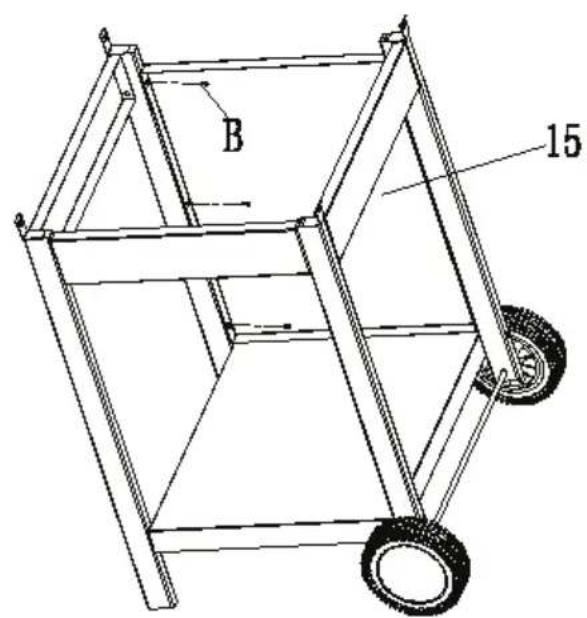

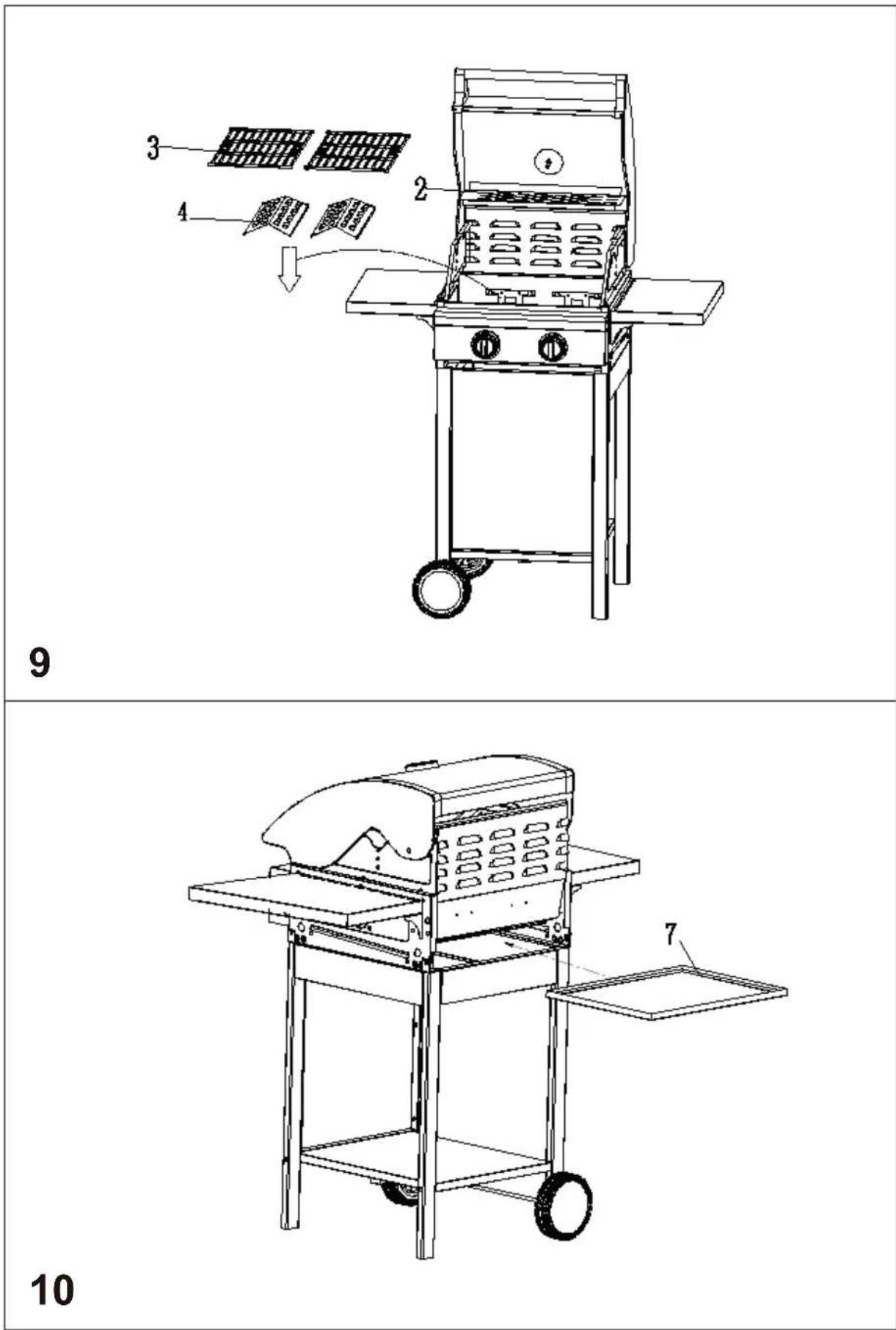

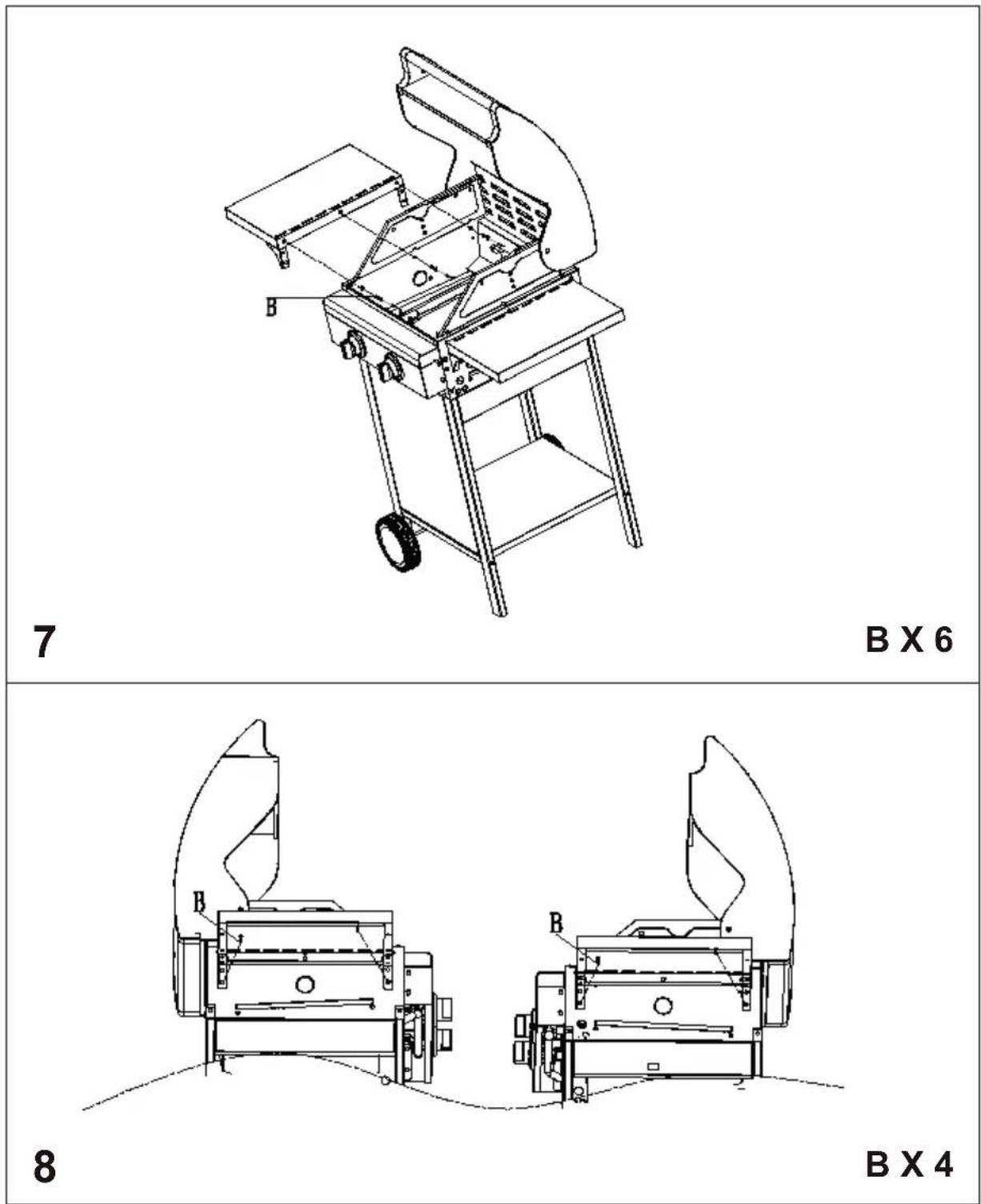

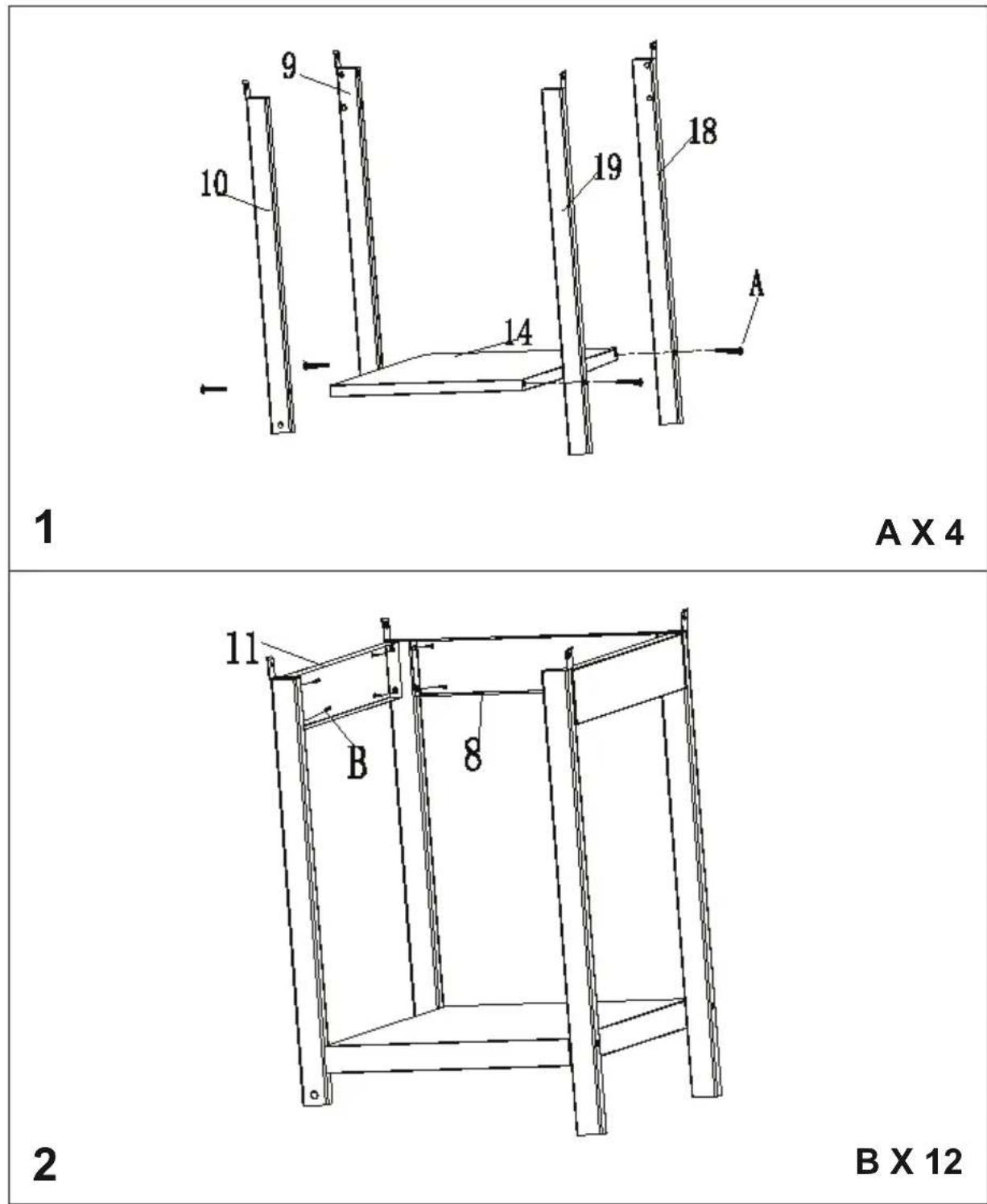

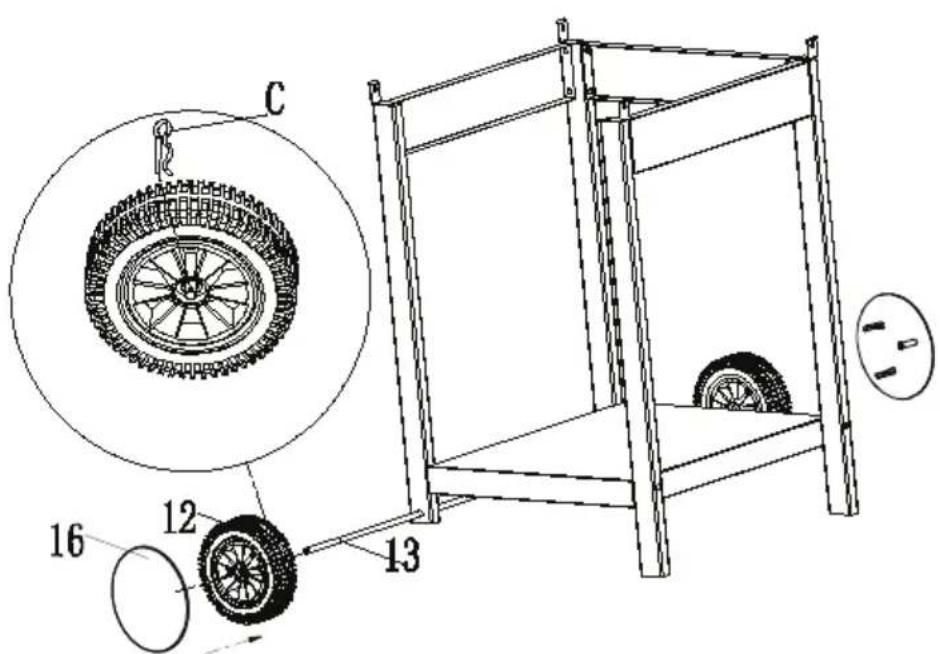

MANUALE DI MONTAGGIO

3
CX2

B X 64

KLARSTEIN
